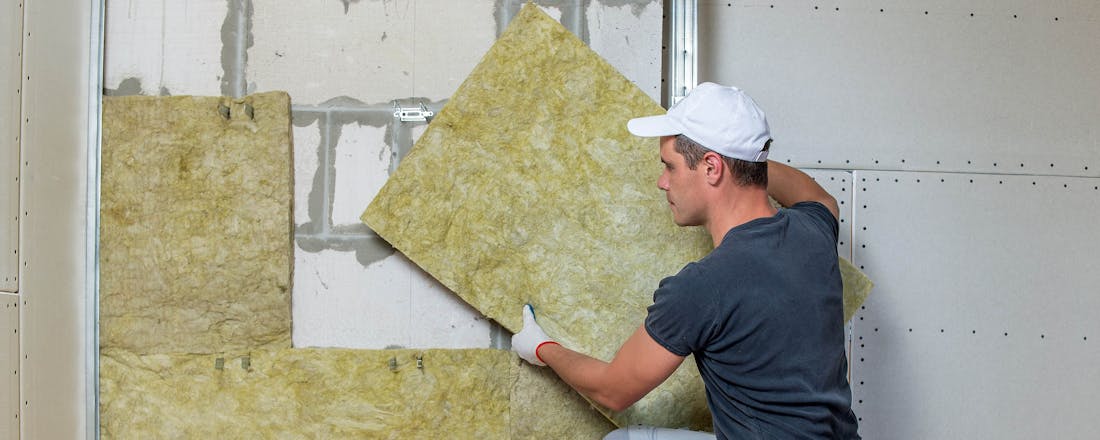

Je huis beter isoleren, zo pak je dat aan!
© Andrii Biletskyi
Energie

Je huis beter isoleren, zo pak je dat aan!

Goede woningisolatie verbetert het comfort in huis én zorgt voor een lagere energierekening. Daarnaast verlaag je er het risico op vocht en schimmelvorming mee, wat ook nog eens gezondheidsvoordelen oplevert. Genoeg redenen om de isolatie van je woning eens goed tegen het licht te houden.

In dit artikel vertellen we je alles over:

  • de verschillende manieren om je huis te isoleren;
  • welke maatregelen wanneer interessant zijn.

Lees ook: Wat kost isoleren en wat levert het op?

Er zijn verschillende manieren om je huis beter te isoleren. Welke maatregelen je het beste kunt nemen, hangt af van de isolatiemaatregelen die al reeds in je woning zijn getroffen. Hoe je precies weet of je huis voldoende geïsoleerd is, leggen we uit in ons artikel Hoe weet ik of mijn huis goed geïsoleerd is?. Milieu Centraal heeft een handige isolatie-zelfscan waardoor je een goed beeld krijgt van welke maatregelen voor jou interessant zijn.

Muurisolatie

Het aanbrengen van (goede) binnenmuurisolatie, spouwmuurisolatie of gevelisolatie zorgt ervoor dat je woning in de zomer koel blijft en dat het in de winter minder snel afkoelt. Doordat je minder hoeft te koelen of te stoken, zorgt muurisolatie voor een lagere energierekening.

Doorgaans kies je voor één van deze vormen van muurisolatie en niet voor alle drie. Wel kun je overwegen een tweede vorm van muurisolatie aan te brengen als de reeds aangebrachte muurisolatie niet efficiënt genoeg blijkt te zijn of een kamer extra isolatie nodig heeft. We nemen met je door wanneer je voor welke isolatievorm kiest.

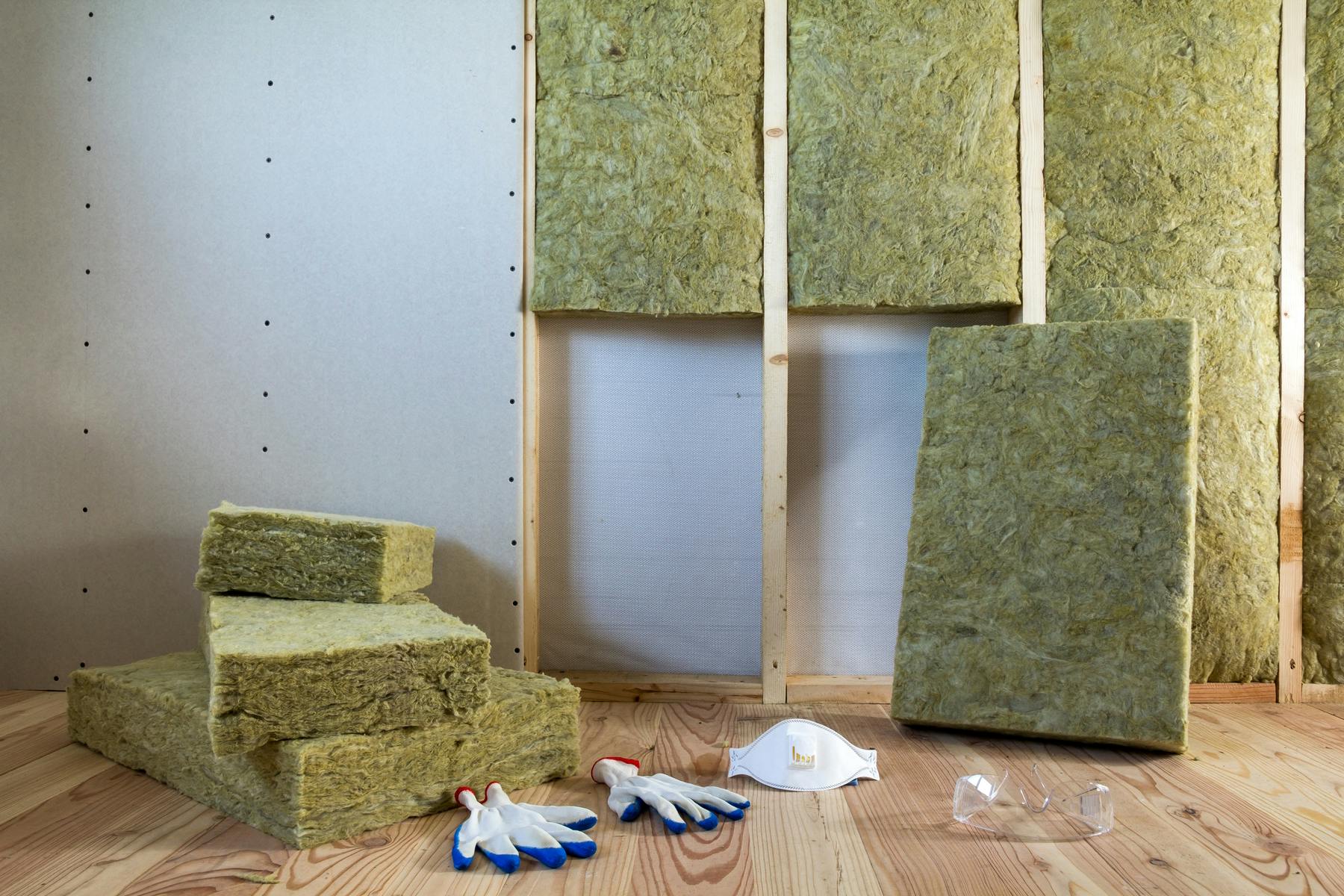

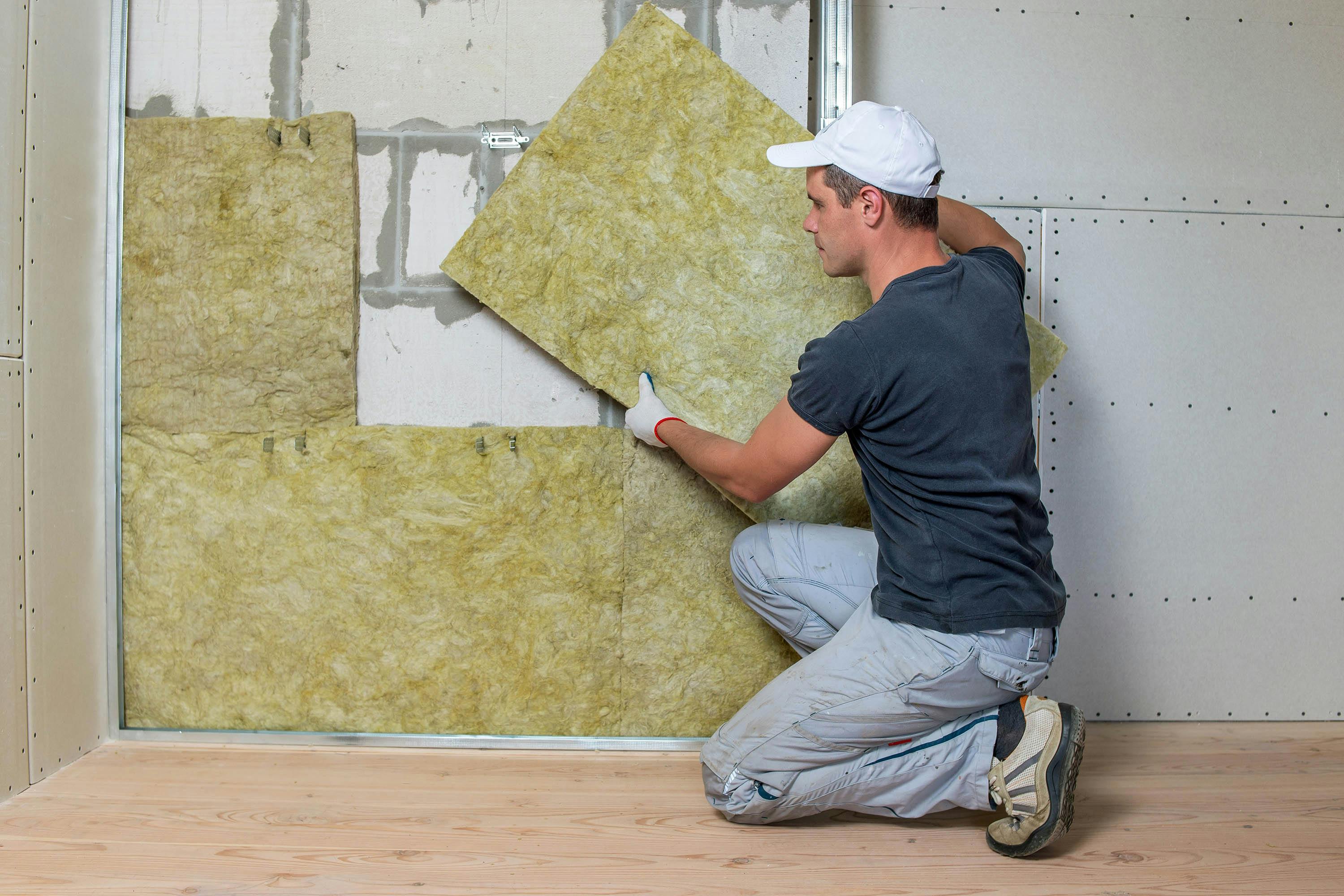

Binnenmuurisolatie is over het algemeen de minst dure vorm van muurisolatie, maar heeft als nadeel dat je woonoppervlak er iets door vermindert. Deze vorm van isolatie wordt voornamelijk gekozen als er geen spouwmuren aanwezig zijn en de buitenzijde van de woning niet veranderd kan of mag worden, bijvoorbeeld omdat het een historisch gebouw betreft.

Meer weten over binnenmuurisolatie? We vertellen je er alles over!

©bilanol - stock.adobe.com

Spouwmuurisolatie wordt voornamelijk aangebracht in huizen die gebouwd zijn tussen 1920 en 1990. In deze periode werd er een spouw geplaatst tussen de binnen- en buitenmuur. Als deze spouw nog niet geïsoleerd is, kan het slim zijn om er isolatie aan te laten brengen.

Hoe herken je een spouwmuur en waar moet je op letten? We leggen het je uit.

Buitenmuurisolatie

Buitenmuurisolatie (ook wel gevelisolatie genoemd) is de meest effectieve vorm van muurisolatie, maar ook de duurste optie. Vaak wordt ook de buitenkant van je woning van een nieuwe afwerking voorzien, waardoor je het uiterlijk van je huis kan verbeteren. Gevelisolatie is vooral een interessante keuze als je geen spouwmuren hebt of er ondanks aanwezige spouwmuurisolatie toch extra isolatie nodig is. Ook kun je in één klap de buitenkant van je huis een opfrisbeurt geven door een nieuwe afwerking van de buitenmuren.

Je huis in een nieuw én rendabel jasje steken? Alles over gevelisolatie lees je hier.

Hoewel je sommige isolatiematerialen goed zelf kunt aanbrengen, is het bij muurisolatie verstandiger om een vakman in te huren om dit voor jou te doen.

Let op! Wil je isolatiemateriaal aanbrengen aan je woning en dit uitbesteden aan vaklui? Zorg ervoor dat je je vooraf goed inleest en doe onderzoek naar welke partij je precies inschakelt. De laatste tijd stijgt het aantal juridische geschillen tussen consumenten en isolatiebedrijven namelijk fors vanwege slecht uitgevoerde isolatiemaatregelen. Vooral bij spouwmuurisolatie gaat het vaak mis.

Vloerisolatie

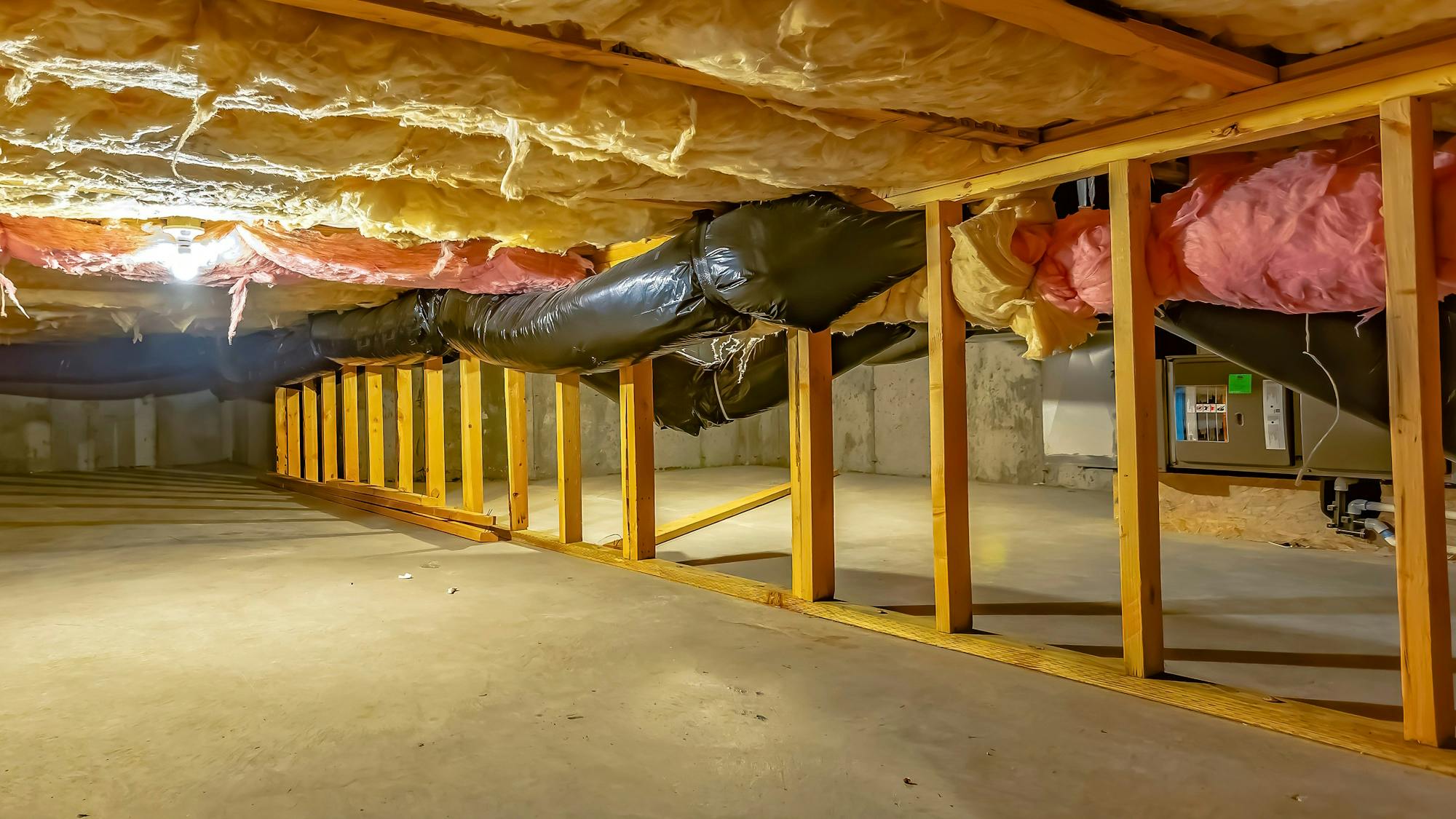

Bij huizen met een kruipruimte kan vloerisolatie een goede manier zijn om je woning beter te isoleren. In de zomer blijft je huis daardoor koeler en in de winter trekt er minder snel kou in de woning.

Woningen die na 1980 zijn gebouwd zijn vaak al voorzien van vloerisolatie. Het is mogelijk dat het isolatiemateriaal intussen is aangetast door vocht. In dat geval kan het lonen om de vloerisolatie te vervangen of om een extra isolatielaag aan te brengen.

Het aanbrengen van vloerisolatie kun je makkelijk zelf doen, al zul je niet met schone kleren uit de kruipruimte komen. In de bouwmarkt kun je bijvoorbeeld terecht voor isolatieplaten, folie of thermoskussens. Wel is het belangrijk om te weten dat je geen recht hebt op subsidies als je zelf aan de slag gaat.

Wil je het aanbrengen van de vloerisolatie toch uitbesteden, dan is het belangrijk om te weten dat veel bedrijven niet aan de slag gaan als de kruipruimte minder dan 50 cm hoog is. Er moet immers genoeg ruimte zijn voor de werklui.

Een andere optie is het isoleren van de vloer aan de bovenzijde. In dat geval zal je de vloer moeten verwijderen en vervolgens opnieuw leggen. Het is dan ook een goed moment om gelijk vloerverwarming aan te brengen.

Waar moet je op letten en wat zijn de kosten van de vloerisolatie? Dit moet je allemaal weten over vloerisolatie.

©"Jason C. Finn OrangePalmStudio."

Dakisolatie

Dakisolatie is een effectieve manier om het binnenklimaat in huis tiptop in orde te houden. Een goed geïsoleerd dak kan namelijk de hitte in de zomer buiten houden, terwijl het er in de winter voor zorgt dat de warmte in huis niet verloren gaat.

Hoewel het isoleren van de buitenkant van het dak het meest effectief is, kiezen veel mensen ervoor om de binnenzijde van het dak te isoleren. De binnenkant van de zolder is namelijk een stuk makkelijker zelf te isoleren. Bij een plat dak en een dakkapel is het echter wel aan te raden om de buitenkant te laten isoleren, om lekkages te voorkomen.

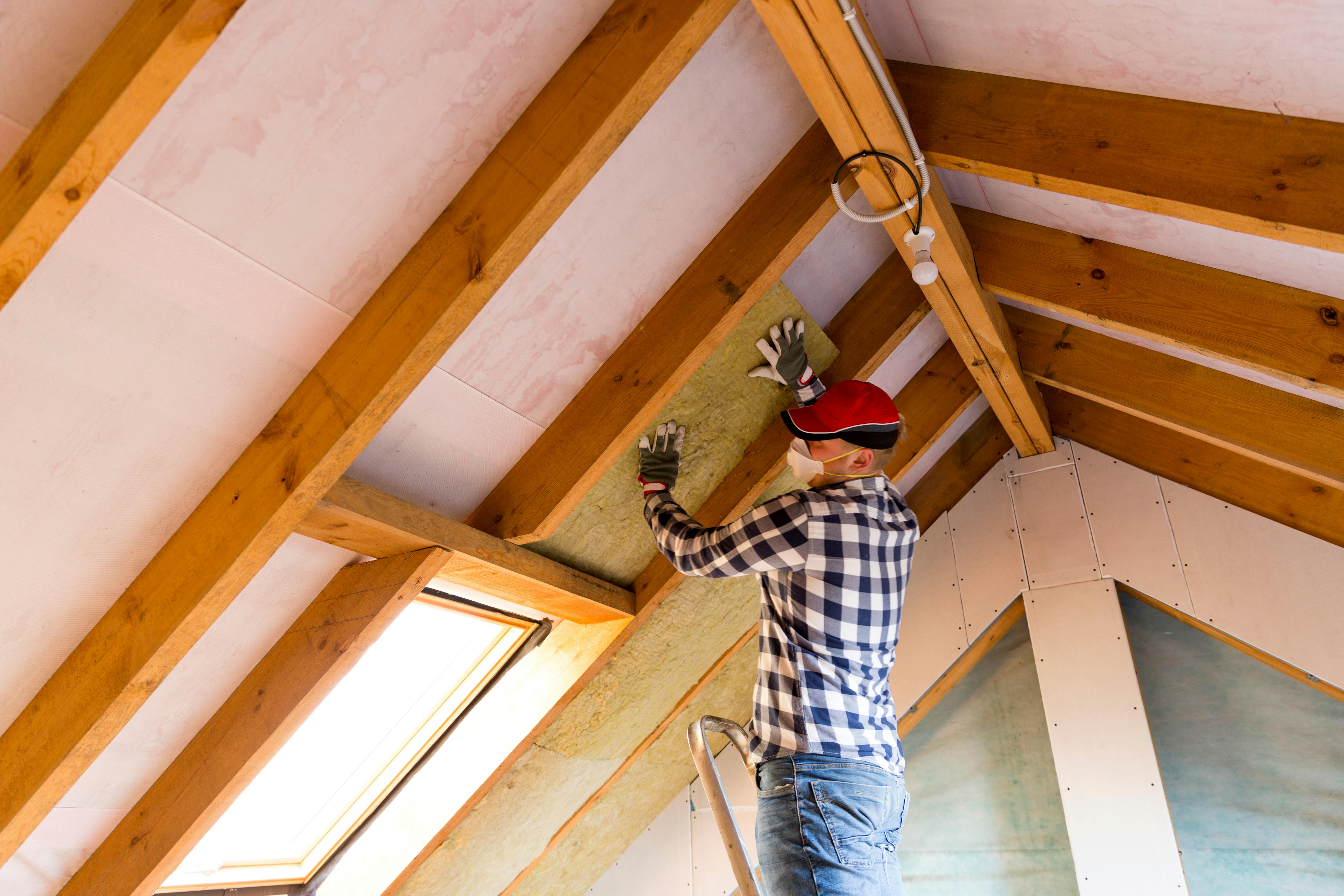

Door het aanbrengen van dakisolatie aan de binnenkant van je huis lever je wat ruimte in. Hoe dikker de isolatie, hoe lager het dak uiteindelijk wordt.

Naast het dak zelf is het ook mogelijk om de vloer van het dak te isoleren. Dit is alleen nuttig als je de zolder volledig kunt afsluiten, bijvoorbeeld met een luik. Bij een zolder met een vaste trap gaat alle kou of warmte namelijk verloren naar de andere verdieping(en).

Meer weten over dakisolatie en wat je daarvoor nodig hebt? Je leest het op ID.nl.

Heb je een plat dak, dan kun je ook overwegen om een groen dak aan te leggen. In dit geval bestaat de bovenste laag van je dak uit sedumbeplanting, oftewel vetplantjes. De begroeiing absorbeert een groot deel van het zonlicht, waardoor het dak minder snel opwarmt in de zomer. In de wintermaanden fungeren de planten juist als een soort warme deken om de warmte binnen te houden.

©artursfoto - stock.adobe.com

Raamisolatie

Naast het isoleren van de muren, de vloer en het dak is het belangrijk om de ramen in huis niet te vergeten. Ook als je huis voorzien is van goede muur-, dak- en vloerisolatie zul je alsnog flink moeten koelen of stoken om de temperatuur in huis op peil te houden als de ramen en kozijnen slecht geïsoleerd zijn.

Indien je ramen (of ruiten van buitendeuren) met enkel glas hebt, is het aan te raden om de ruiten of de complete kozijnen te vervangen voor (op zijn minst) dubbel glas. Veel mensen kiezen tegenwoordig voor hoogrendementsglas, zoals HR++ of zelfs triple glas (HR+++).

Benieuwd welke vorm van hoogrendementsglas iets voor jou is? We leggen het je uit.

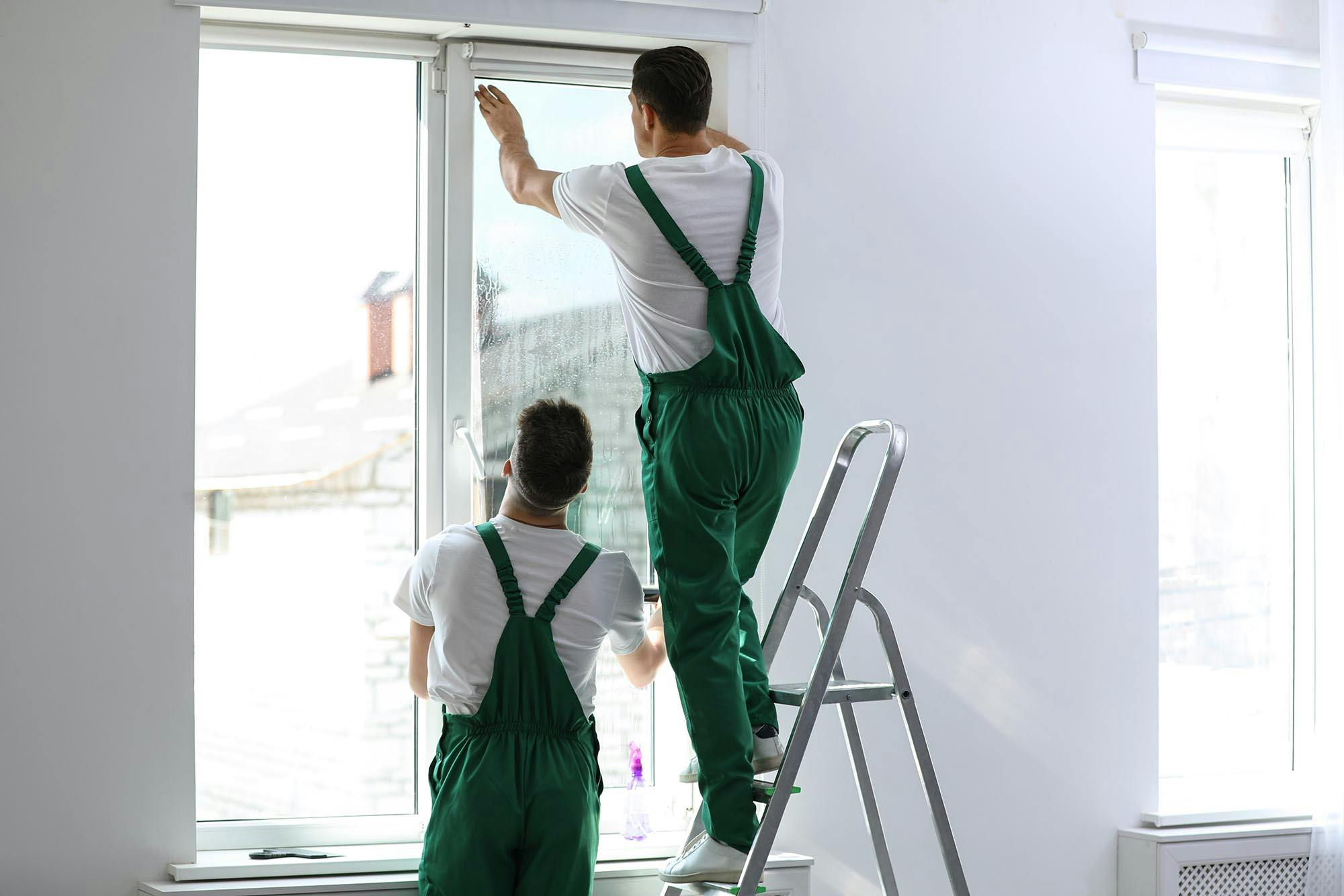

Ook kun je een speciale folie aanbrengen aan de binnenkant van het raam. Raamfolie heeft een reflecterende laag, waardoor de warmte of kou nog beter wordt vastgehouden. Dit is een maatregel die je eenvoudig zelf kunt nemen, zonder al veel geld uit te geven aan materiaal en gereedschap.

Daarnaast kun je denken aan het aanbrengen van (extra) isolerende raambekleding, zoals gordijnen, rolgordijnen, plisségordijnen, jaloezieën of lamellen. Deze verschillende raamdecoraties zorgen ervoor dat de warmte of kou niet zo makkelijk via het raam naar buiten ontsnapt. Ook rolluiken hebben een isolerende werking en bieden daarnaast een hoop andere voordelen, zoals huisbeveiliging.

Houd de zon buiten en voorkom een snikhete kamer

Met isolerende gordijnen slaap je beter

©Olga Yastremska, New Africa, Africa Studio


Vraag een offerte aan voor isolatie:
