Doet de elektriciteitsrekening pijn? Uiteraard ga je dan na te denken over hoeveel energie je koelkast, oven, televisie, vaatwasser en wasmachine zoal verbruiken. We leggen uit hoe je op een eenvoudige manier het elektriciteitsverbruik van ieder toestel te weten komt.

De bewuste verbruiker

Uiteraard kun je een energiemetertje aanschaffen en dat in het stopcontact stoppen waarin je daarna het elektrisch toestel plugt. Maar zelfs een goedkoop energiemetertje geeft zoveel informatie, dat dit soms verwarrend overkomt. Bovendien heb je het toestel waarvan je het energieverbruik wilt kennen dan al aangeschaft. Met de berekening uit dit artikel hou je de vinger aan de pols op vlak van stroomverbruik, bovendien kun je gemakkelijk apparaten vergelijken.

©Dirk Schoofs

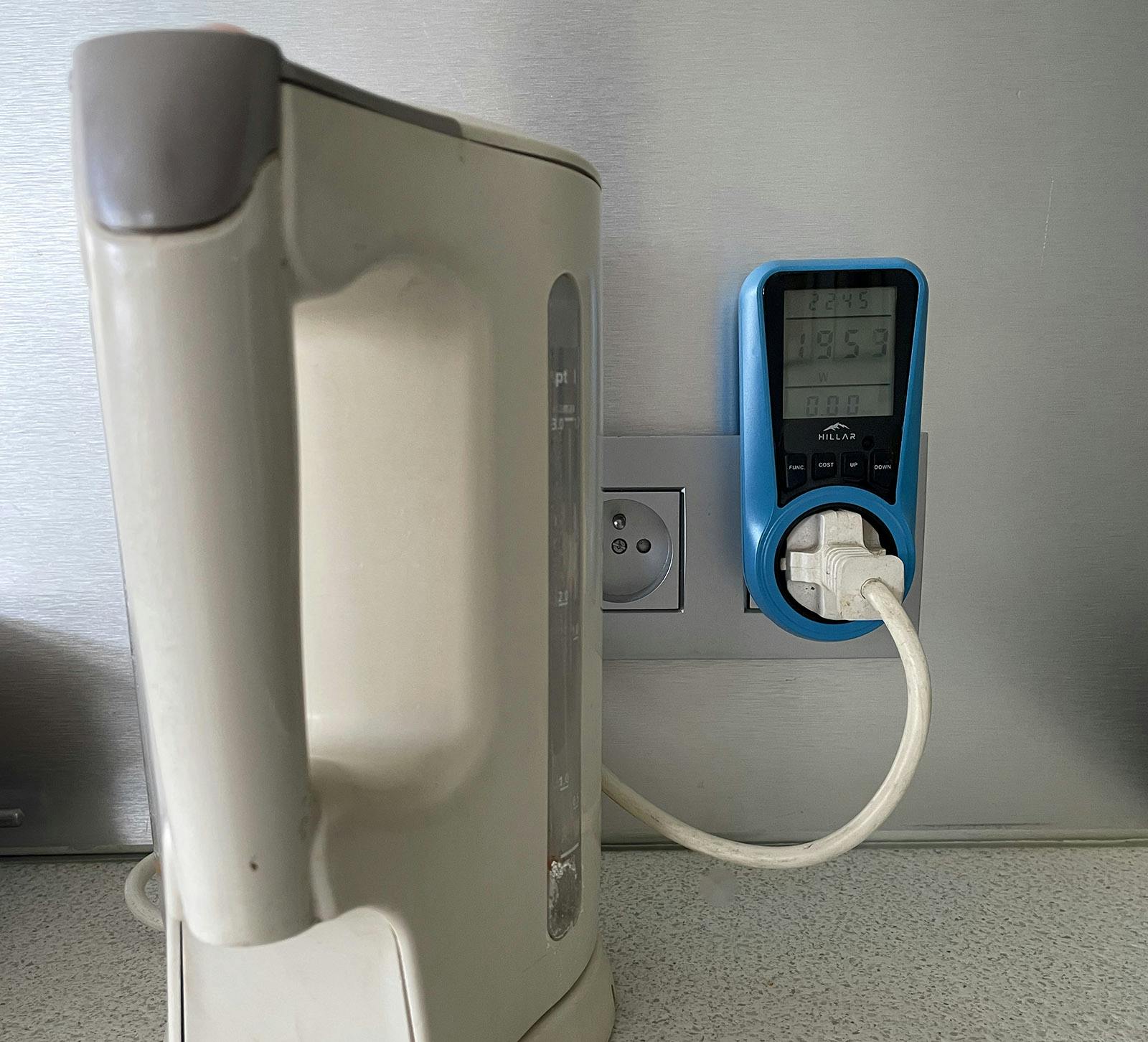

Door ieder toestel een tijd in een energiemeter te pluggen, ken je ook het verbruik.

Watt vermenigvuldigen met gebruikstijd

Het vermogen van een elektrisch toestel wordt uitgedrukt in watt, afgekort W. Die informatie vind je aan de onderkant of op het typeplaatje van het apparaat. Als je dit getal vermenigvuldigt met het aantal uur en de dagen dat je dit toestel gebruikt, dan ken je het verbruik op jaarbasis. Je hoeft dit alleen nog te vermenigvuldigen met de actuele stroomprijs. Die vind je online of in je energiecontract. In dit artikel gaan we uit van een gemiddelde stroomprijs van 0,318 euro per kWh (oktober 2024).

Enkele voorbeelden…

Badkamerheater

Laten we ervan uitgaan dat een gezin  een elektrische badkamerverwarmer van 1200 watt één uur per dag gebruikt van oktober tot en met maart.  Dat zijn 182 dagen De formule is dus heel eenvoudig: aantal uren per dag x aantal dagen per jaar x vermogen.

Dan geeft dit het volgende resultaat: 1 (uur) x 182 (dagen) x 1200 watt= 218.400 watt. Om het aantal watt om te zetten naar kilowatt, deel je het vermogen door 1000. Dat wordt in dit geval dus 218,4 kWh.  Als we dit vermenigvuldigen met de gemiddelde stroomprijs geeft dit 218,4 kWh x 0,318 euro/kWh = 69,45 euro op jaarbasis.

Strijkijzer

Een strijkijzer met een vermogen van 2500 watt dat je twee uur per week gebruikt, wordt dan 2 (uur) x 52 (dagen) x 2500 watt = 260.000 watt of 260 kilowatt. Vermenigvuldigd met de gemiddelde stroomprijs geeft dit 260 kWh x 0,318 euro/kWh = 82,68 euro per jaar.

©PhotoSG - stock.adobe.com

Klokradio

We draaien de klokradio even om en lezen aan de onderkant dat die een vermogen heeft van 5 W. De berekening wordt 24 (uur) x 365 (dagen) x 5 watt= 43.800 W of 43,8 kilowatt. Dat betekent 43,8 x 0,275 euro/kWh =  19,92 euro per jaar.

Ben je een kleine of grote verbruiker?

Het gemiddeld stroomverbruik per huishouden is uiteraard afhankelijk van het aantal bewoners en het aantal elektronische apparaten ze dagelijks gebruiken. Het gemiddelde stroomverbruik is de laatste jaren gestegen door de komst van nieuwe elektrische apparaten zoals elektrische fietsen, auto’s die je moet opladen, smartphones enzovoort… Daar tegenover staat dat deze apparaten wel steeds zuiniger worden.

Wat zijn de grootste stroomvreters in huis?

Verwarming en airco

In de meeste huizen staan verwarming en airco hoog in de lijst van energieslurpers. In een land waar de herfst en de winter guur en de zomers erg warm kunnen zijn, kost het veel energie om het binnenklimaat aangenaam te houden. Gelukkig hebben de meeste van deze toestellen een ECO-functie om het verbruik te optimaliseren.

Elektrische boiler

Een elektrische boiler die je gebruikt voor afwassen, huishoudelijke taken en douche of bad is een relatief dure oplossing. Het verbruik van een boiler van 150 liter in een gezin van vier personen kan oplopen tot 2500 kWh per jaar.

Diepvriezer en koelkast

Koelkasten en diepvriezers draaien 24/7 en verbruiken samen 500 kWh. Vooral oudere koelkasten zijn minder energiezuinig. Ga dus voor een toestel met een A-label. Ontdooi deze toestellen regelmatig en plaats en ze op een koele locatie en bijvoorbeeld niet naast de droger. Een koelkast van klasse C verbruikt 2,5 keer meer dan een model van klasse A.

Wasmachine

Op de vierde plaats van de energievreters staat de wasmachine. Bij een gemiddeld gezin draait de wasmachine zo’n 200 cycli per jaar. En een wasmachine van klasse A verbruikt dan gemiddeld 180 kWh. Het elektrisch verbruik is sterk afhankelijk van de temperatuur van het wasprogramma. Een wasbeurt op 40 graden bespaart 30 procent energie in vergelijking met een wasbeurt op 60 graden. Was ook altijd met een volle trommel, een lage temperatuur en gebruik de ECO-stand.

Lees ook: Ecostand op wasmachines: hoe werkt dat en wat levert het op?

Wasdroger

Vooral in de winter of herfst is een wasdroger superhandig. Maar de was die je op een rek of aan de lijn laat drogen is natuurlijk gratis. De wasdroger verbruikt op jaarbasis ongeveer 500 kWh.

Vaatwasser

Een klasse A-model verbruikt jaarlijks 220 kWh. Ook hier heb je een ECO-programma dat jaarlijks 6 0kWh bespaart. De gouden regel is je vaatwasser pas aan te zetten als hij helemaal is volgeladen.

Oven

De oven is een van de meest energie-intensieve apparaten in de keuken, die gemakkelijk tussen de 160 en 200 kWh per jaar verbruikt.

Circulatiepomp

De circulatiepomp van de cv-installatie verbruikt verrassend veel. 5 tot 10 procent van het elektriciteitsverbruik van de woning. Oude verwarmingsinstallaties zijn uitgerust met een circulatiepomp die het hele stookseizoen altijd op dezelfde snelheid draait. Hierdoor draait zo’n pomp 6000 uur met een vermogen van 70 tot 80 W. Dat betekent dat het stroomverbruik kan oplopen van 420 tot 480 kWh. Dat is meer dan het verbruik van een koelkast, wasmachine of vaatwasser. Een moderne installatie is uitgerust met een circulatiepomp met drie snelheden en een vermogen van 25 tot 75W.
