Doen, want het is écht rendabel: spouwmuurisolatie

Heb je last van kou in huis? Dat kan uit de muur komen: uit de spouwmuur om precies te zijn. De spouw is een ruimte die tussen de binnen- en de buitenmuur zit. Door deze ruimte op te vullen met isolatiemateriaal, houd je de warmte beter binnen en de kou beter buiten. Hoe je dat aanpakt, leggen we uit in dit artikel.

Dit artikel in het kort: Hoe je een spouwmuur herkent | Waar je op moet letten voordat je je spouwmuur daadwerkelijk gaat isoleren | Hoe wordt spouwmuurisolatie aangebracht? | Zelf doen of een vakman inschakelen | Wat kost een vakman? | De bekendste materialen voor het isoleren van je spouwmuur | Wat kun je besparen met spouwmuurisolatie?

Ook interessant: Dakisolatie, dé manier om warmte in huis te houden

Zo herken je een spouwmuur

Kijk je vanaf de buitenkant naar een huis, dan is het moeilijk te zeggen of je met een spouwmuur te maken hebt of niet. Je kunt dat echter wel opmaken uit andere informatie. Zo kun je in de bouwplannen van je woning kijken of bij de voor- of achterdeur checken hoe dik je muren zijn. Bij 25 centimeter en meer is er waarschijnlijk sprake van een spouwmuur. Is je huis van voor 1920, dan is de kans dat er een spouwmuur is erg klein. Tussen 1920 en 1975 werden er volop spouwmuren gebruikt. Dat was na 1975 ook nog, met als plus dat die muren vanaf dat jaartal vaak meteen bij de bouw al werden geïsoleerd.

Waar je op moet letten voordat je je spouwmuur daadwerkelijk gaat isoleren

Je hebt gekeken, je hebt met een spouwmuur te maken en je wilt deze laten isoleren. Even wachten nog: dat je met dit type muur te maken hebt, wil namelijk niet zeggen dat je ook direct tot isolatie kunt overgaan. De breedte van de ruimte tussen de muren moet namelijk minimaal 5 centimeter zijn. Een smallere tussenruimte kan ook worden geïsoleerd, maar dan zit er vaak wat meer ‘rommel’ tussen de muur, in de vorm van een cementbrug of andere vervuiling. Er moet dan een ander isolatiemateriaal worden gekozen en er kan minder dik worden geïsoleerd. Het is dus niet onmogelijk, alleen vergt het een net even andere aanvliegmethode.

Zijn er verder nog voorwaarden? Ja: er mag geen scheur in je gevel zitten. Sommige gevels moeten eerst geïmpregneerd worden, want het is de bedoeling dat er zo min mogelijk vocht naar de spouw gaat. Zeker een gevel die flink geraakt wordt bij slagregens heeft een laagje impregnatie nodig om het vocht tegen te houden en te voorkomen dat het in je spouw terecht komt. En nog belangrijker: sinds augustus van 2023 zijn huiseigenaren verplicht om eerst een ecologisch onderzoek te laten uitvoeren naar de aanwezigheid van beschermde vleermuizen! Doe je dat niet, dan kun je rekenen op een boete.

Zo wordt spouwmuurisolatie aangebracht

Is je muur geschikt en wil je de spouwmuur laten isoleren, dan hoef je niet bang te zijn voor ingewikkelde, grote verbouwingen. Sterker nog: de stenen blijven gewoon intact. Bij spouwmuurisolatie worden er gaatjes gemaakt in de voegen en daar wordt dan isolatiemateriaal doorheen gespoten. Hierdoor is de klus ook nog eens snel geklaard (vaak binnen een dag) en merk je er zelf als bewoner eigenlijk weinig van. Tenminste: van het aanbrengen, want als het isolatiemateriaal er eenmaal zit, dan merk je op een positieve manier zeker verschil. Daarover later meer.

©corlaffra - stock.adobe.com

💡 Het voordeel van spouwmuurisolatie is dat je geen rommel in huis hebt: alle werkzaamheden vinden aan de buitenkant van je huis plaats.

Zelf doen of een vakman inschakelen?

Spouwmuurisolatie doen is eigenlijk geen klus om zelf te doen: je kunt er beter een vakman voor in de arm nemen. Die kan een goede beoordeling doen van de staat van de spouwmuur en op basis daarvan adviseren wat de beste oplossing is. Soms moet de vervuiling van tussen de muren eerst worden weggehaald, voordat isolatie mogelijk is. Omdat elke vakman zo zijn eigen kijk heeft, kun je het beste van meerdere spouwmuurisolatiebedrijven een offerte opvragen. Het kan flink schelen: het ene bedrijf kan zelfs zeggen dat isolatie geen optie is, terwijl een ander meteen aan de slag kan.

Wat kost een vakman?

Dat verschilt – en ook daarom is het dus verstandig om meerdere offertes aan te vragen. De ene offerte zal veel hoger zijn dan de andere. Spouwmuurisolatie is een flinke investering in je huis: het gaat dus niet om een paar euro verschil per offerte. Het kan honderden euro’s schelen. Voor een rijtjeshuis ben je namelijk al gauw 1.500 tot 3.000 euro kwijt. Heb je een vrijstaand huis, dan kijk je al gauw naar een kostenplaatje van 2.000 tot 5.000 euro. Check wel bij je lokale overheid of er subsidie beschikbaar is, want in veel gemeenten zijn hiervoor fondsen waarop je als huiseigenaar aanspraak kunt maken. Ook vanuit de overheid kun je subsidie krijgen, mits je huis gebouwd is voor 2019. https://www.rvo.nl/subsidies-financiering/isde/woningeigenaren/isolatiemaatregelen#spouwmuurisolatie

💡 Op zoek naar een geschikt bedrijf om de klus te klaren? Kijk naar bedrijven met het SKG-IKOB-keurmerk of Insula-certificering.

Ook interessant: Zelf je woning isoleren? Dit is waar je aan moet denken

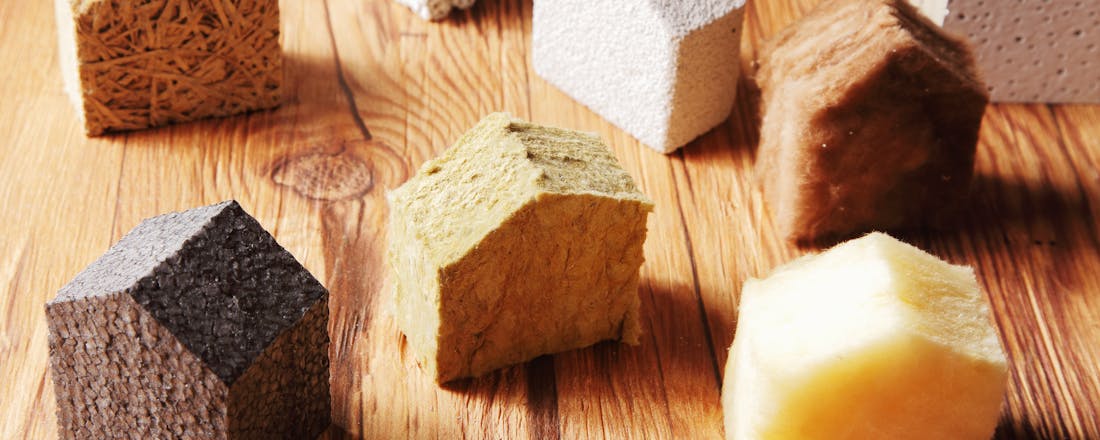

Dit zijn de bekendste materialen voor spouwmuurisolatie

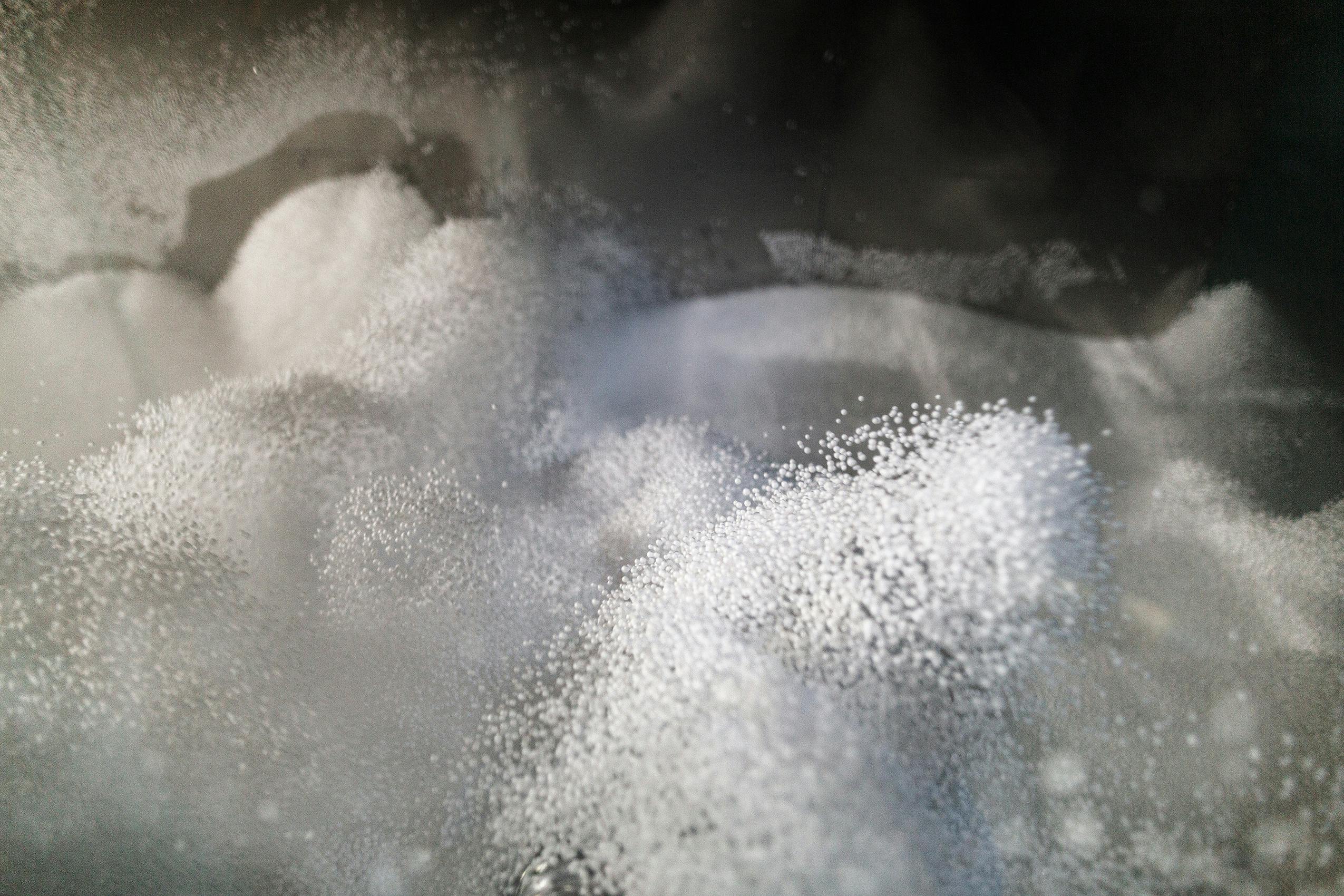

EPS-parels

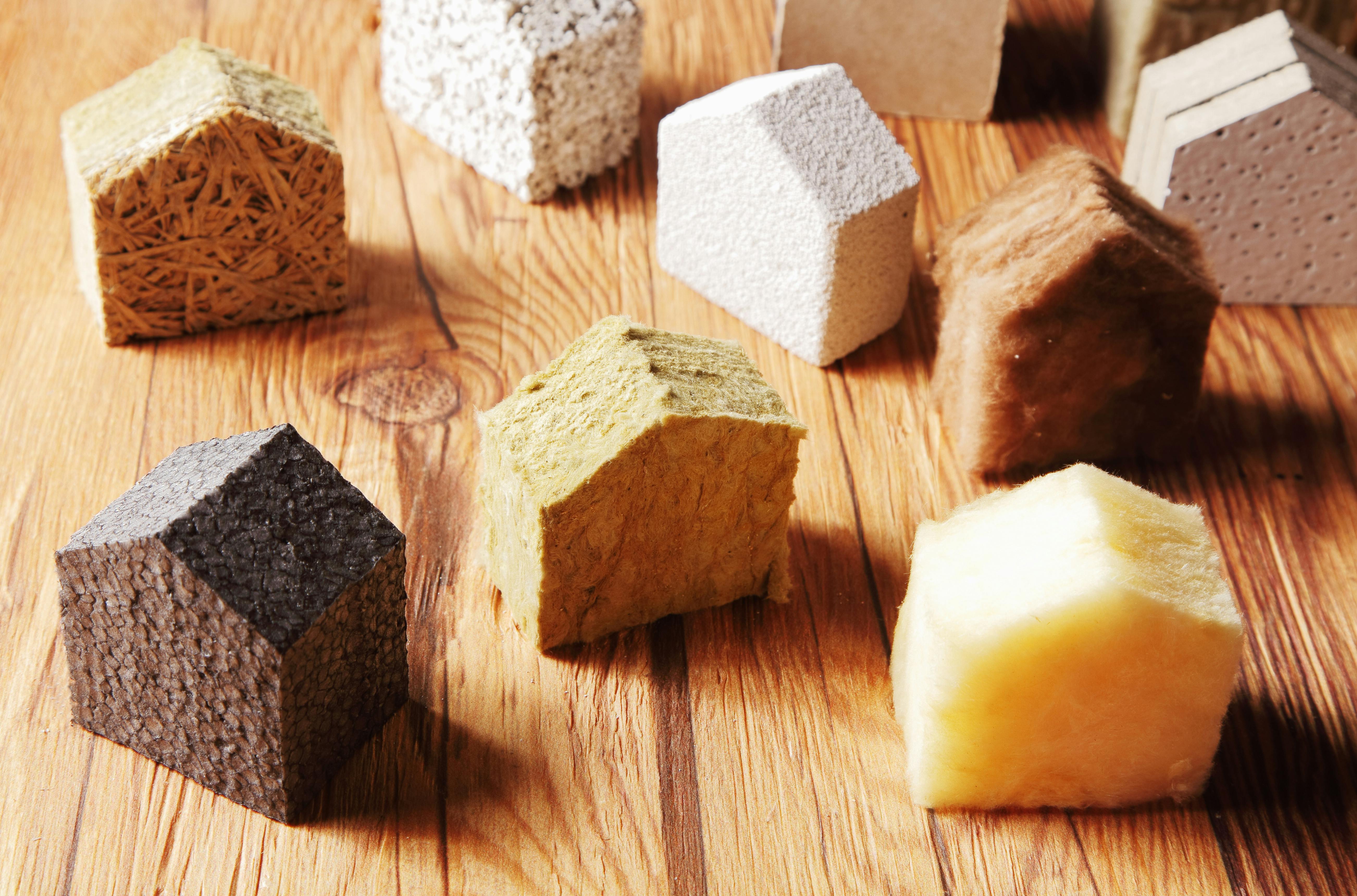

De spouwmuur isoleren wordt met verschillende soorten isolatiemateriaal gedaan. Zo zijn er polystyreen bolletjes (EPS-parels of isoparels genoemd) die enorm goed tegen vocht kunnen. Ze zijn niet schadelijk voor de gezondheid of het milieu. Hoewel dat twee positieve eigenschappen zijn, hebben deze isolerende bolletjes ook nadelen. Qua geluidsisolatie zijn ze wat minder sterk. Ook zijn ze niet zo brandveilig als andere isolatiematerialen. Daar staat weer tegenover dat ze makkelijk te gebruiken zijn in spouwmuren die minder dan 5 centimeter breed zijn. De kosten van EPS-parels zijn zo’n 20 tot 25 euro per vierkante meter.

©"VLADYSLAV SODEL facebook.com/sodel.vlad +380504460796"

Glaswol

Heb je liever een isolatiemateriaal dat brandveiliger is, dan kun je voor glaswol kiezen. Knauf Supafil heeft veel dezelfde eigenschappen als de bovengenoemde parels, maar heeft als voordeel dat het beter presteert qua geluidsisolatie en brandveiligheid. Maar er is ook een nadeel: glaswol is niet geschikt voor smalle spouwruimtes. Het is wel wat goedkoper dan de parels: voor 15 tot 20 euro per vierkante meter is je spouwmuur van deze sterk isolerende glaswol voorzien.

Pur

Een derde veelgebruikte methode van isoleren is spuitisolatie met pur. Dat start als een vloeistof, maar hardt vervolgens uit. Het voordeel is dat daarbij alle hoekjes en gaatjes worden gevuld en dus goed zijn afgedicht. Wel is de geluidsisolatie niet zo goed als bij de twee bovenstaande opties. Ook is pur niet bepaald milieuvriendelijk. Het is wel de meest afdichtende isolatie, waardoor het uiteindelijk het best isoleert, maar daar betaal je ook voor: het kost je 25 tot 30 euro per vierkante meter. Je kunt er zowel bredere als smallere spouwruimtes van isolatie voorzien. Een vakman kan beoordelen welke variant het beste van toepassing is op jouw woning.

💡 Er is geen omgevingsvergunning nodig voor spouwmuurisolatie, waardoor je er eigenlijk meteen mee aan de slag kunt.

💧 Pas op voor vocht! Spouwmuurisolatie kent een risico, en dat risico is vocht. Niet voor niets moet je sommige gevels echt impregneren voordat je tot isolatie overgaat, om te voorkomen dat er vochtproblemen optreden. Het is niet de spouwmuurisolatie zelf die voor vocht zorgt, maar het komt ofwel door bijvoorbeeld regen (als de buitenmuur niet of niet voldoende is geïmpregneerd), ofwel door slechte ventilatie. Sowieso is het verstandig je huis extra regelmatig goed te ventileren wanneer je meer isoleert.

Geld en energie besparen

Spouwmuurisolatie is vaak een goede oplossing waarmee je in één keer enorm veel geld en energie kunt besparen. Volgens Milieu Centraal kun je met een tussenwoning al tot 550 euro per jaar besparen en met een vrijstaande woning zelfs tot 1.800 euro. Het hangt natuurlijk af van de gasprijzen, het energieverbruik, het type woning en de dikte van het isolatiemateriaal hoe hoog de uiteindelijke besparing precies is. Let op: we hebben nu voorbeelden gegeven van verwarmen met gas, maar verwarm je met elektra, dan gaat het nog veel harder: vaak speel je dan al binnen twee jaar quitte, terwijl je met gas moet rekenen op een periode van tussen de twee en zeven jaar voordat je je investering hebt terugverdiend.

Vraag een offerte aan voor isolatie:
