In een doorsnee woning gaat 15 procent van het totale warmteverlies via ramen en deuren. Inspanningen zoals zonnepanelen of een warmtepomp schieten hun doel deels voorbij als de warmte gewoon via de ramen verdwijnt. Enkelglas is al lang niet meer van deze tijd, maar ook dubbelglas en zelfs drievoudig glas is de afgelopen jaren spectaculair verbeterd. Wil je renoveren op vlak van beglazing, dan maken we je graag wegwijs.

In dit artikel geven we een overzicht van de verschillende soorten hoogrendementsglas. We bekijken ook hoe je het isolerende vermogen van beglazing kunt vergelijken en wat je zoal bespaart met hoogrendementsglas. Hoe weet je welk glas bij jou in de ramen staat? Ook informeren we je over eventuele subsidie die je kunt krijgen van de overheid.

Lees ook: 10 vragen over HR++-glas

Isolerende beglazing bestaat uit twee of drie glasbladen. Een afstandhouder zorgt dat de glasbladen van elkaar gescheiden zijn en in de spouw zit droge lucht of droog gas. Bij panden die gebouwd werden voor 1995 bestaat de beglazing nog uit enkelglas of uit de eerste generatie van dubbelglas. De isolatiewaarde van dat dubbelglas is niet vergelijkbaar met de huidige normen. Destijds was de spouw tussen de glasbladen gewoon gevuld met lucht en was er evenmin sprake van een isolerende coating.

U-waarde = warmtegeleiding

Om de isolatiekwaliteit van verschillende soorten beglazing te vergelijken, baseert men zich op de warmtegeleiding. Die wordt uitgedrukt in U-waarde. Hoe kleiner deze waarde, hoe kleiner de warmtegeleiding, hoe beter dus de thermische isolatie en hoe lager het energieverbruik. Enkel glas heeft bijvoorbeeld een waarde van 5.5, terwijl drievoudig glas in een kunststof kozijn een U-waarde heeft van 0.4 tot 0.9.

Onderstaande tabel geeft een goed idee van het verband tussen de U-waarde en warmteverlies via het glas. Veronderstel dat de temperatuur buiten 0°C is en de binnentemperatuur bedraagt 20°C, dan meet je binnen aan het raam de volgende temperaturen.

Geen koude wand

Behalve het warmteverlies beperken is er nog een bijkomend nut van goede isolerende beglazing: het behaaglijk gevoel. Een grote glaspartij die onvoldoende isoleert, voelt aan als een koude wand. Met hoogrendementsglas kun je in de winter comfortabel dicht bij het raam zitten om een boek te lezen. Bovendien heb je minder risico op condensatie. Ten slotte is het een investering die je onmiddellijk merkt in de energierekening. Per 1 m² enkel glas die je vervangt door hoogrendementsglas, bespaar je elk jaar ongeveer 23 m³ aardgas of 25 liter stookolie.

©Anna Zheludkova

Hoogrendementsglas zorgt dat het raam in de winter niet als een koude wand aanvoelt.

Hoogrendementsglas

Toch is hoogrendementsglas een vage term, want er vallen meerdere uitvoeringen onder deze noemer. De meest gebruikte variant is HR++glas. Deze beglazing bestaat uit twee glasplaten waartussen isolerend gas zit zoals krypton of argon. Vaak zit er ook een flinterdun metaallaagje aan de binnenkant van de glasplaat als extra isolatie. HR+++glas, of triple glas, is uit drie glasplaten opgebouwd. Tussen deze platen zit isolerend gas en weer zijn die glasplaten voorzien van een coating. Het voordeel van HR+++glas is dat het in de winter de warmte binnen en in de zomer de warmte buiten houdt. HR+++glas zorgt voor de beste isolatie.

HR+++ of HR++

HR+++glas gaat langer mee dan dubbelglas en isoleert beter op akoestisch vlak. Het nadeel is de kost van dit glas. En dan hebben we het niet alleen over de prijs van het glas maar ook over de prijs van nieuwe kozijnen. Triple glas is dikker en per m² minstens tien kilogram zwaarder dan dubbel glas. Bovendien houdt driedubbelglas veel zonlicht vast, waardoor zonnewering bijna altijd onmisbaar is. HR+++glas is duurder door de extra glasplaat en door het feit dat de montage moeilijker is, want de kozijnen moeten aangepast worden om het gewicht te dragen. Als je dus wilt investeren in nieuw glas en HR+++glas past niet in je budget, dan kun je gerust voor HR++glas gaan. Dat is aanzienlijk goedkoper dan drievoudig glas en het isoleert bijna zo goed.

©Youril

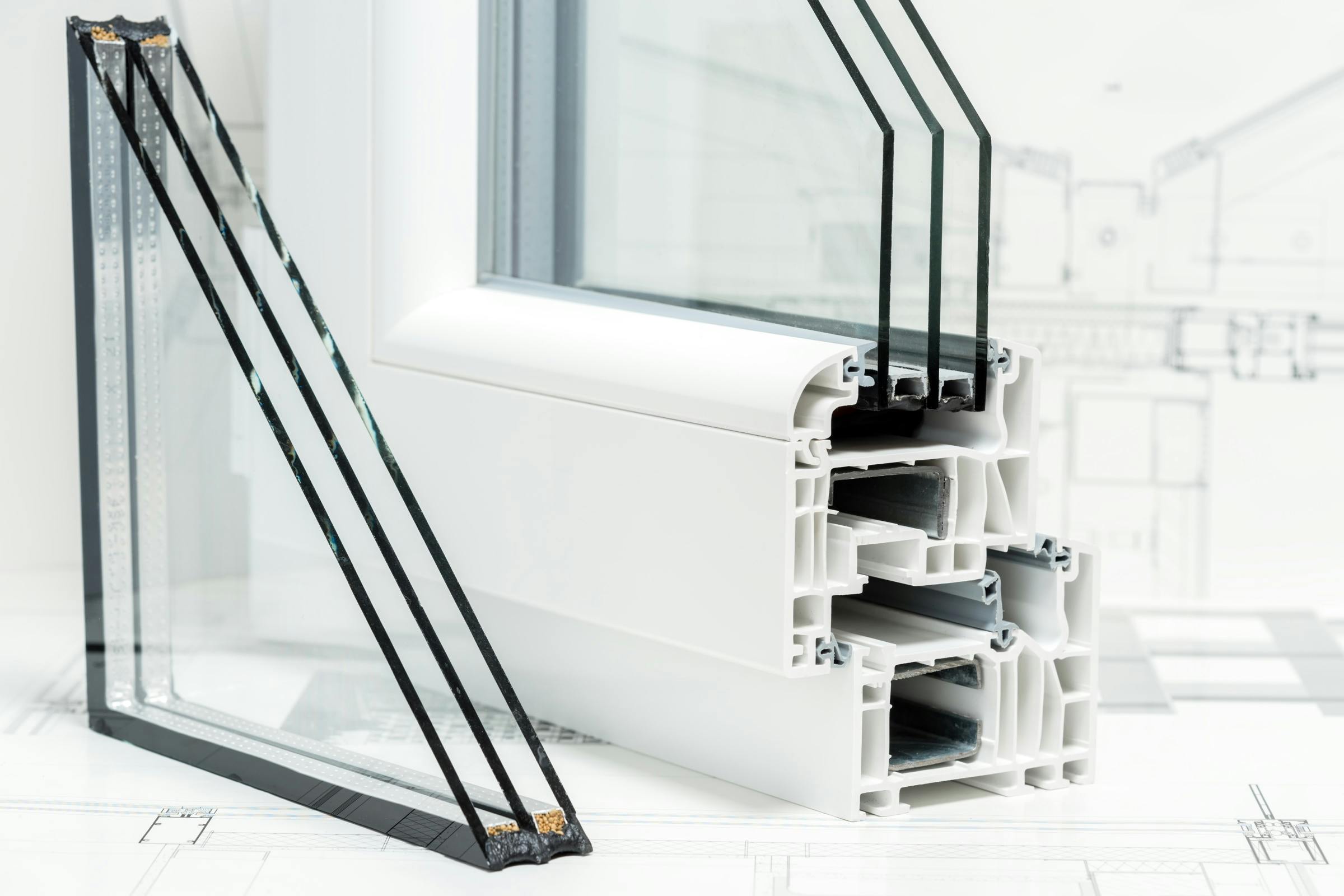

Ideaal is HR+++glas in isolerende kozijnen.

©DS | ID.nl

Het vlammetje met de afwijkende kleur wijst op de glaszijde met een coating.

Vacuümglas is dunner en lichter

Daarnaast is er ook vacuümglas dat uit slechts twee glasplaten bestaat met daartussen een microspouw van slechts 0,1 mm. De glasbladen zijn, afhankelijk van de uitvoering, 3 tot 6 mm dik en één van de glasbladen is voorzien van een speciale isolerende coating. Deze beglazing is maar liefst vier keer dunner dan triple glas en weegt maar een derde van drievoudig glas. Dit heeft eigenlijk vooral voordelen. De U-waarde is slechts 0.4 tot 0.7 en de totale dikte van de beglazing (dus alle lagen samen) bedraagt tussen de 6,7 en 11,7 mm. Vacuümglas heeft een goede geluidsreductie en door de geringe dikte is het ideaal om te plaatsen in bestaande kozijnen. Vacuümglas is wel duur. Gemiddeld betaal je 245 euro per vierkante meter exclusief btw. Het heeft een lange levensduur (25 jaar getest); daarom wordt er 15 jaar garantie op gegeven. Bovendien neemt de isolatiewaarde door de tijd niet af, in tegenstelling tot traditioneel isolatieglas.

Zonwerend glas

Zonwerend glas is een buitenbeentje. Het is een oplossing voor wie veel licht in huis wil, maar de warmte van de zon wilt buitenhouden. Het is hoogrendementsglas waarop een laagje metaaloxide is aangebracht. Zonwerend glas heeft bijna dezelfde dikte als gewoon hoogrendementsglas en daarom past het zonder problemen in bestaande ramen, zodat het uitstekend bruikbaar is voor renovaties. Dit glas heeft eigenlijk alleen maar zin bij ramen die zuid, zuid-oost of oost-west zijn georiënteerd.

Subsidie

Op de website van ISDE kun je subsidie aanvragen om een deel van de kosten te dekken. Ruw gerekend neemt men aan dat je op die manier ongeveer 15 procent van de factuur kunt terugkrijgen. Het loont de moeite om even na te denken of je de renovatie van de beglazing kunt combineren met een andere maatregel om de woning te verduurzamen. De subsidie van de Rijksoverheid voor twee maatregelen is het dubbele van die voor één maatregel, maar je moet beide maatregelen wel binnen de twee jaar laten uitvoeren. Een voorbeeld daarvan is HR++glas laten plaatsen en een zonneboiler installeren.

Je komt in aanmerking voor de hoogste subsidiëring als je triple glas of vacuümglas in nieuwe kozijnen laat plaatsen. Die subsidiëring is drie keer zo hoog als voor HR++glas.
