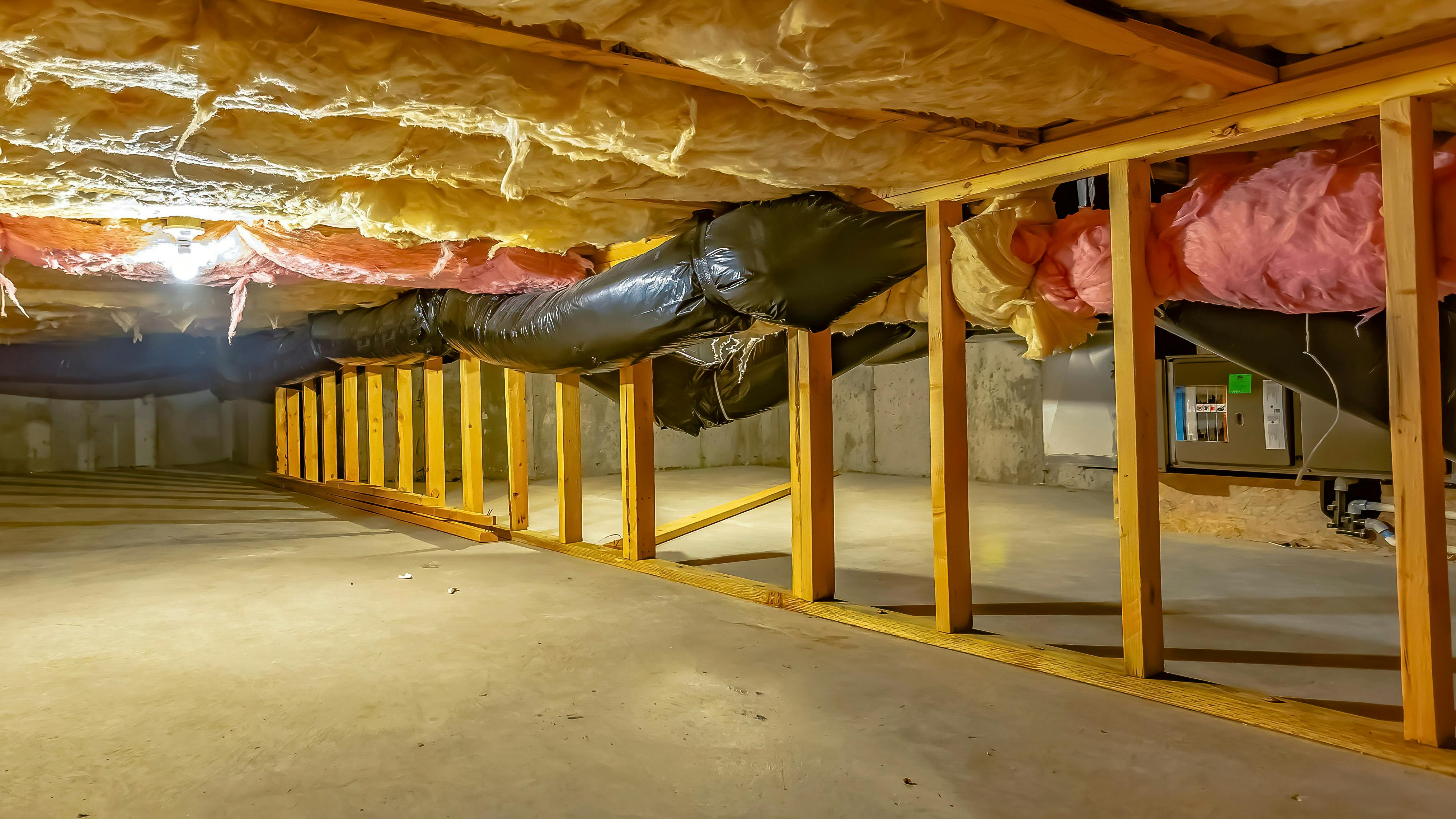

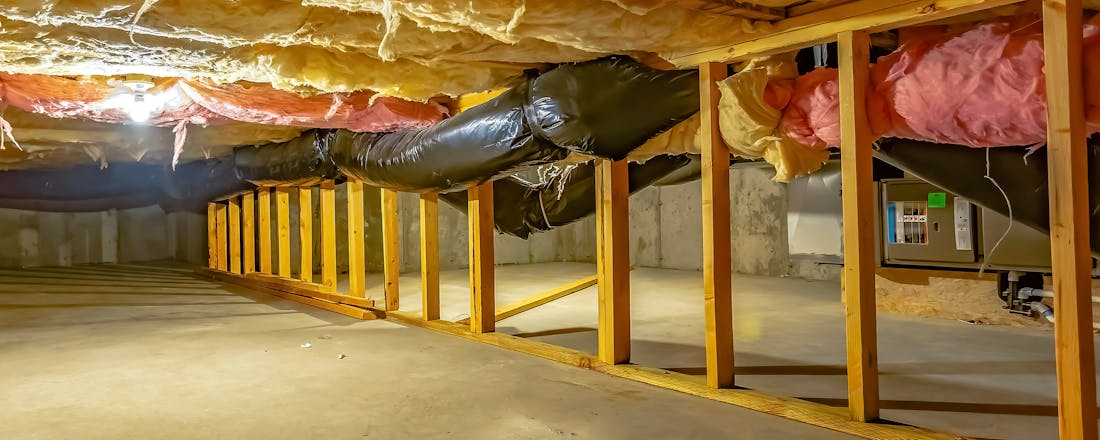

Veel huizen verliezen nogal wat warmte via de vloer. Heeft jouw woning een kruipruimte? Het loont in dat geval de moeite om te kijken of je de onderzijde van de vloer (beter) kunt isoleren. Zo houdt je woning de warmte beter vast. En dat betekent dat je én de energierekening verlaagt én voortaan nooit meer last hebt van koude voeten!

Nog zo'n artikel om warm voor te lopen: In elke kamer van je huis energie besparen? Dat lukt met deze tips .

Vloerisolatie biedt kortgezegd twee voordelen. Het zorgt voor meer wooncomfort en een lager energieverbruik. Is de vloer nog niet of onvoldoende geïsoleerd, dan trekt er kou in de woning. Een natte kruipruimte is veelal de boosdoener. Aan de hand van verdamping en optrekkend vocht komt er via de vloer kou naar binnen. De oplossing is om vanuit de kruipruimte de onderzijde van de vloer met een dikke laag te isoleren.

©MD | ID.nl

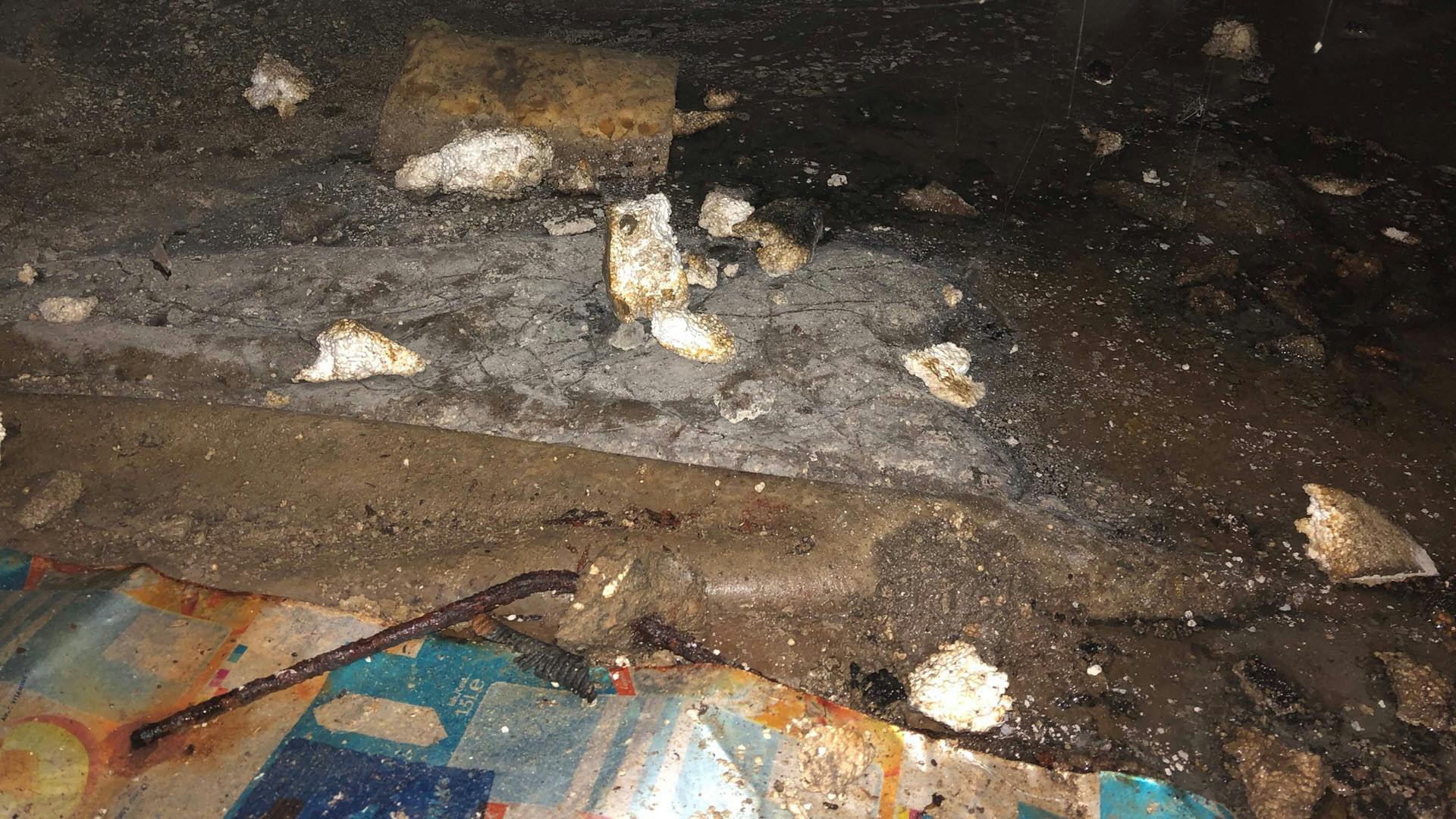

Wie een kijkje in de kruipruimte neemt, ziet tussen het aanwezige puin meestal ook veel vocht liggen.

Vloer zelf isoleren

Deins je niet terug voor vieze handen en knieën, dan kun je aan de onderzijde van de vloer zelf isolatiemateriaal aanbrengen. Dat is veruit de goedkoopste optie. In de plaatselijke bouwmarkt zijn hiervoor verschillende producten verkrijgbaar, zoals speciale isolatieplaten, folie en thermokussens. Bedenk wel dat je bij het eigenhandig isoleren van de vloer niet in aanmerking komt voor overheidssubsidie.

Logischerwijs is het noodzakelijk om isolatiemateriaal aan de onderzijde van de vloer vast te maken. Hiervoor bestaan meerdere methoden. In oudere huizen met een houten vloer niet je het isolatiemateriaal bijvoorbeeld vast of gebruik je hiervoor dubbelzijdige tape. Bij een betonnen vloer zijn plakpinnen, schroeven en lijm veelgebruikte bevestigingsmethoden.

©MD | ID.nl

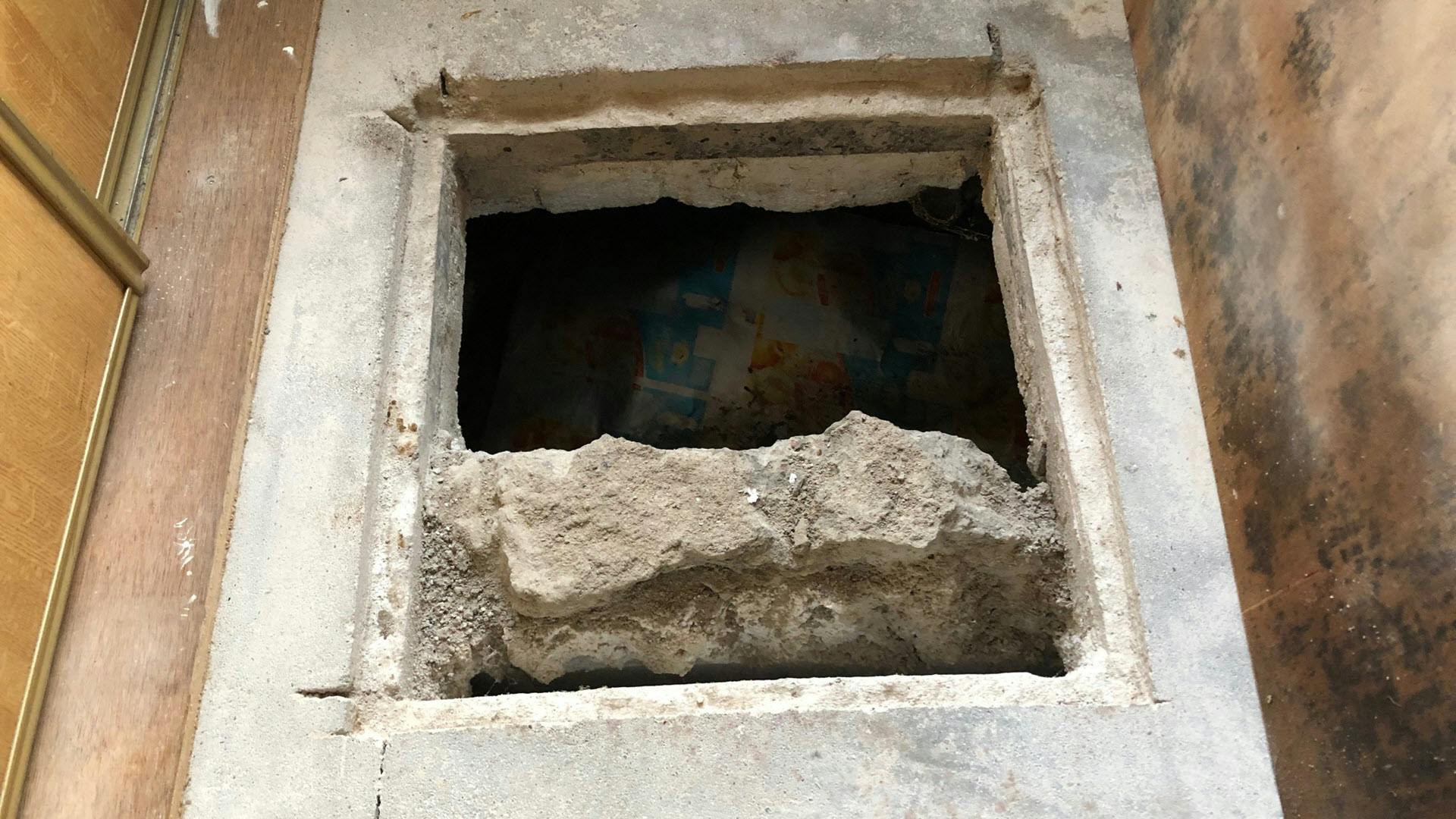

Als je het niet erg vindt om de kruipruimte in te gaan, kun je de onderzijde van de vloer eenvoudig zelf isoleren.

Vloerisolatie uitbesteden

Uiteraard kun je vloerisolatie ook door een gespecialiseerde aanbieder laten doen. Houd er rekening mee dat isolatiebedrijven vaak een minimale werkhoogte van minimaal vijftig centimeter vereisen. Is de kruipruimte lager, dan sturen de meeste werkgevers geen arbeidskrachten de kruipruimte in. Voordat je een offerte bij een geschikt bedrijf opvraagt, meet je vanuit het kruipluik daarom eerst even de hoogte. Bij een te lage kruipruimte is bodemisolatie in veel gevallen een interessant alternatief.

Vrijwel alle woningen die begin jaren ’80 of later zijn gebouwd, hebben al vloerisolatie. Toch kan de vloerbedekking in huis evengoed koud aanvoelen. Mogelijk is er gedateerd isolatiemateriaal gebruikt of is de boel op bepaalde plekken aangetast door vocht. In dat geval is het aanbrengen van een extra isolatielaag het overwegen waard. Een andere optie is om het bestaande materiaal te vervangen.

©MD | ID.nl

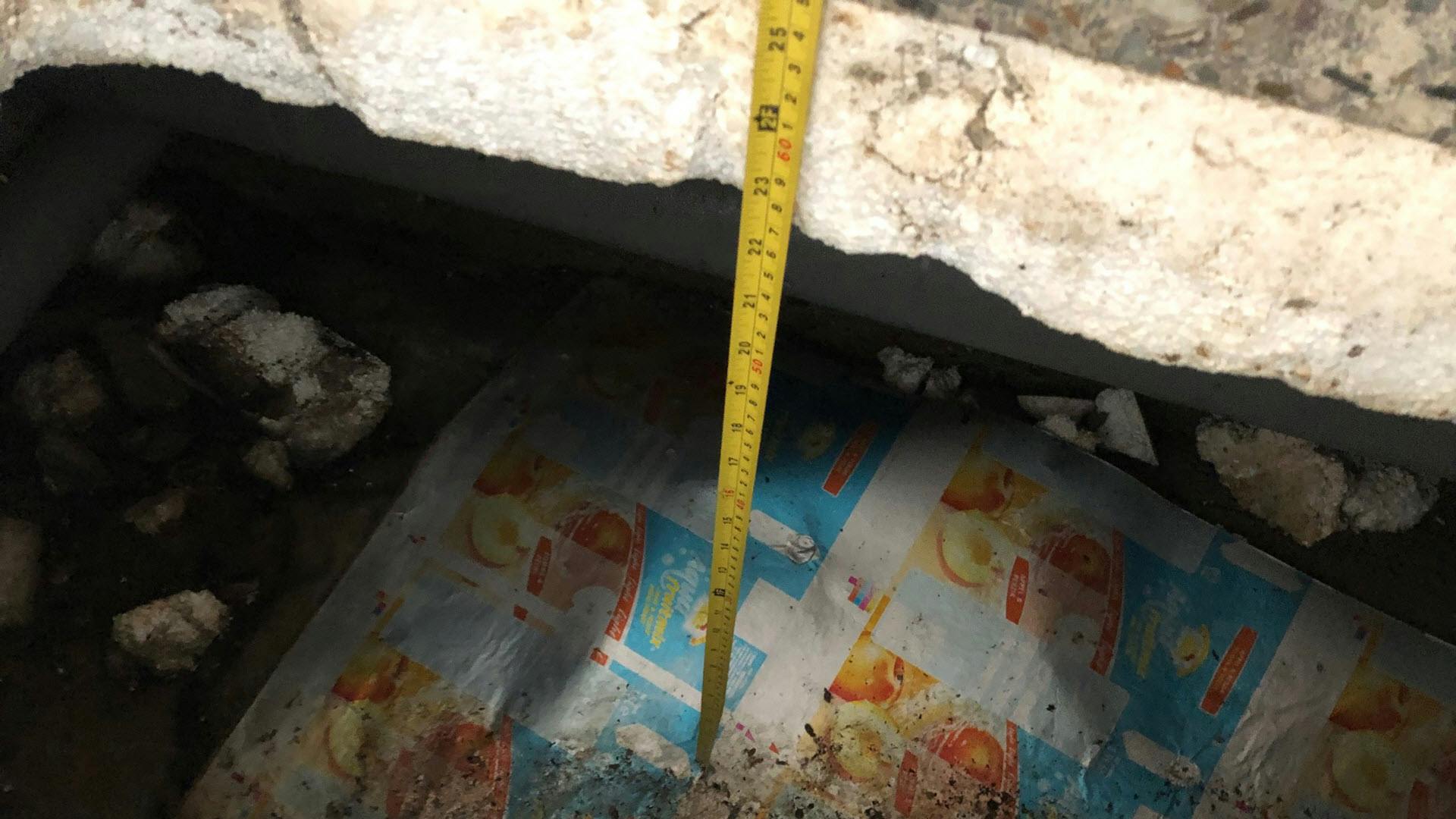

Meet met een rolmaat de hoogte van de kruipruimte om te bepalen of er vloerisolatie mogelijk is.

Ruime keuze in isolatiemateriaal

Isolatiebedrijven gebruiken voor vloerisolatie verschillend materiaal. De kosten lopen hiervan nogal uiteen. Bovendien hebben de materialen plus- en minpunten. We zetten de meest voorkomende opties op een rij:

Purschuim

Bij gebruik van purschuim spuit een gecertificeerd bedrijf een isolatielaag aan de onderzijde van de vloer. Na een chemische reactie hardt deze isolerende schuimlaag uit. Dit materiaal is relatief goedkoop en heeft een goede isolerende werking. Een vloerisolatiebedrijf voert de werkzaamheden in veel gevallen binnen een dag uit, waarbij het alle naden rondom leidingen en buizen volledig afdicht.

In de media verschenen in de afgelopen jaren diverse alarmerende berichten over vermeende gezondheidsrisico’s bij het gebruik van gespoten purschuim. Volgens een rapport van de Gezondheidsraad uit 2020 ondervinden bewoners geen nadelige effecten voor de gezondheid. Wel is het belangrijk dat isolatiebedrijven de juiste richtlijnen hanteren.

Isolatieplaten

Voor vloerisolatie bestaan er allerlei isolatieplaten. Het gebruikte materiaal en de dikte zijn verschillend. Isolatieplaten met speciale groeven verdienen de voorkeur. Hierbij is het namelijk mogelijk om het materiaal naadloos over elkaar heen te plaatsen. Een voorwaarde is dat de platen door het kruipluik passen.

Veelvoorkomende isolatieplaten zijn zogeheten EPS- en XPS-isolatieplaten. Dat is een soort piepschuim. Deze platen zijn betaalbaar en hebben een hoge isolatiewaarde. Daarnaast bestaan er ook platen van glaswol, steenwol, polyisocyanuraat (pir) en polyurethaan (pur). Isolatieplaten worden vooraf op maat gesneden of gezaagd, waardoor het meestal een tijdrovende klus is.

©Елена Труфанова - stock.adobe.com

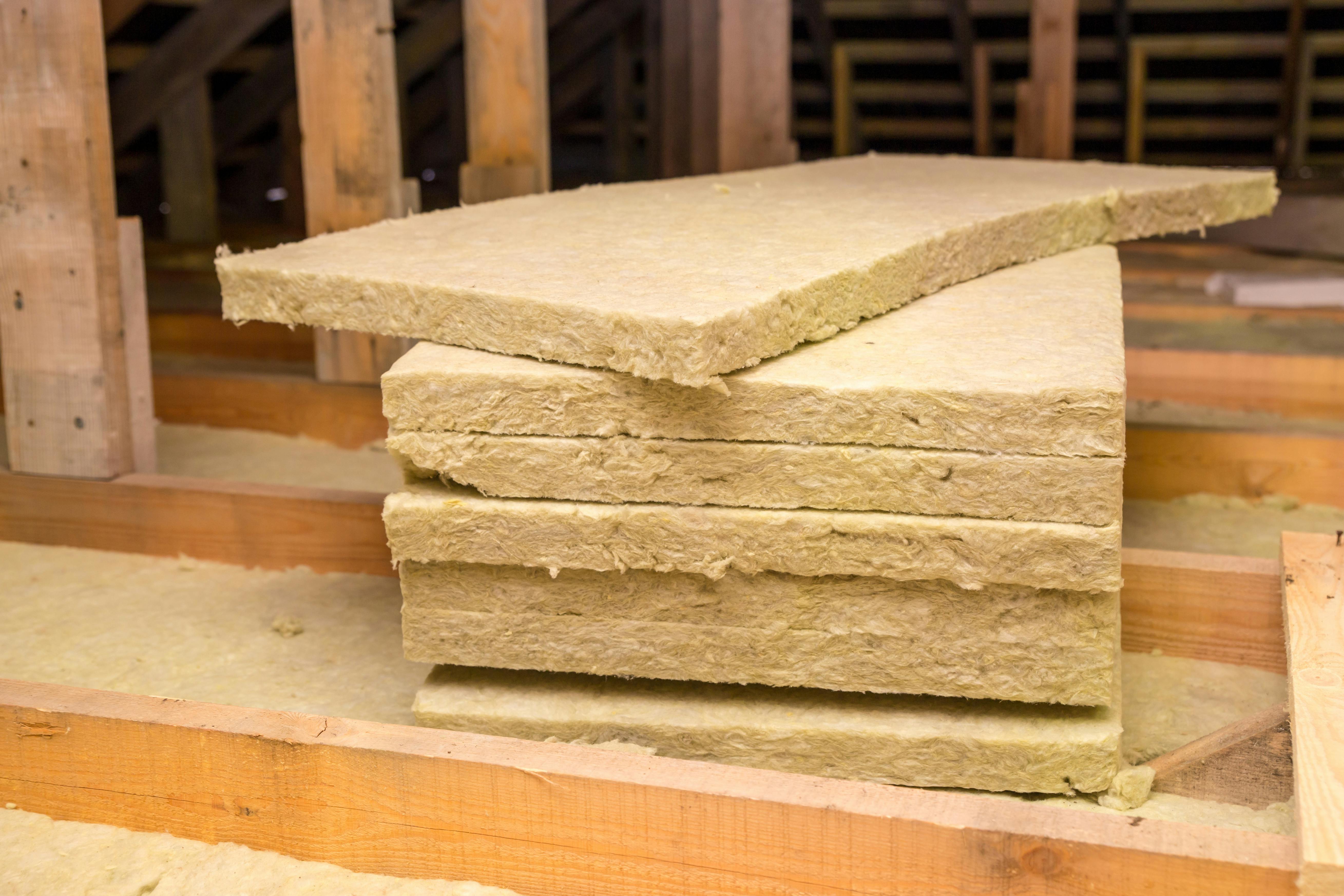

Glaswol-isolatieplaten.

Isolatiefolie of thermokussens

Het gebruik van isolatiefolie of thermokussens is een simpele methode om de onderzijde van de vloer te isoleren. Dit lichte materiaal is wel relatief kwetsbaar voor beschadigingen. Dat is met name van belang voor wie na de vloerisolatie weleens werkzaamheden uitvoert in de kruipruimte. Daarnaast kunnen knaagdieren zoals muizen het isolatiemateriaal mogelijk aantasten.

Ook interessant voor jou: Dakisolatie, dé manier om warmte in huis te houden.

Kosten en terugverdientijd

De kosten en terugverdientijd van vloerisolatie zijn van verschillende factoren afhankelijk. Zo scheelt het qua kosten nogal of je deze klus zelf doet of uitbesteedt. Volgens Vereniging Eigen Huis kunnen woningeigenaren uitgaan van een tarief van zo’n 1500 tot 2900 euro wanneer de isolatieklus door een erkend bedrijf wordt uitgevoerd. Daar gaat doorgaans nog een subsidie van 5,5 euro of 11 euro per vierkante meter vanaf. Het standaard subsidiebedrag van 5,5 euro voor vloerisolatie verdubbelt wanneer je twee of meer isolatie- of verduurzamingsmaatregelen combineert. De genoemde bedragen zijn gebaseerd op een te isoleren oppervlakte van vijftig vierkante meter. Dit betreft een vloer van een gemiddeld rijtjeshuis.

De terugverdientijd is sterk afhankelijk van de actuele gas- of elektriciteitsprijs van de energieleverancier. Vereniging Eigen Huis meldt een besparing van 315 euro per jaar op de energierekening. Zij baseren deze schatting op een gasprijs van 1,25 euro per kubieke meter. Dat zou een terugverdientijd van zo’n vier tot acht jaar betekenen. Op het moment van schrijven (voorjaar 2023) is de gasprijs hoger. Dat resulteert in een kortere terugverdientijd. Verschillende isolatiebedrijven reppen van een jaarlijkse besparing van 10 tot 15 procent op de gasrekening.

Subsidie

Heb je een eigen woning en ben je van plan om de vloer te isoleren? Mogelijk kom je in aanmerking voor subsidie wanneer je deze maatregel laat doen door een bouwinstallatiebedrijf. Ga voor de exacte voorwaarden naar de deze webpagina van de Rijksdienst voor Ondernemend Nederland. Volg dit stappenplan om je subsidievraag voor te bereiden.
