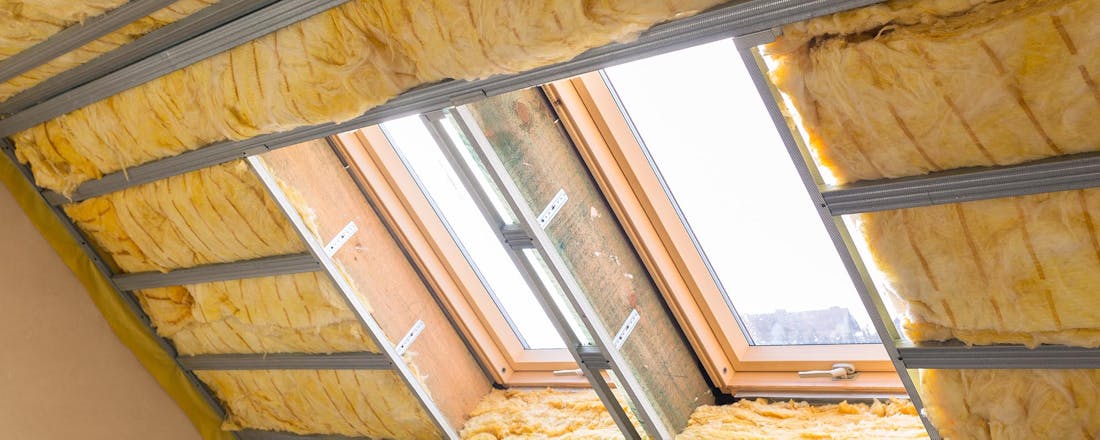

Via het dak gaat gemiddeld zo'n 30 procent van de warmte in huis verloren. Door je dak te isoleren kun je de warmte in huis bewaren en verbruik je minder energie. Dat is een efficiënte manier om energie te besparen, want minder gasverbruik betekent lagere stookkosten. Maar hoe doe je dat, met welke kosten moet je rekening houden en wat kun je zelf doen?

Wat is dakisolatie?

Isolatie voorkomt dat warmte niet zomaar uit het huis verdwijnt. Hierdoor neemt het wooncomfort toe, daalt de energierekening en verbetert het milieu. Maar liefst 30 procent van de warmte ontsnapt normaal gesproken via het dak. Door het dak te isoleren met isolatiemateriaal kun je dus veel op stookkosten besparen. Bovendien houdt isolatie niet alleen de warmte binnen, maar houdt het ook de hitte tijdens warme zomerdagen buiten. Hierdoor blijft het huis koeler en bezuinig je op kosten voor eventuele airconditioning. Daarnaast is het ontzettend belangrijk voor het milieu, want minder stoken betekent minder CO2-uitstoot.

TIP: Is het huis toe aan een energiezuinige make-over? Een goede isolatie doet wonderen in combinatie met een warmtepomp. Bekijk hier welke warmtepomp het best in jouw woonsituatie past!

Hoeveel kan ik besparen met dakisolatie?

Hoeveel je uiteindelijk jaarlijks in je portemonnee overhoudt, wordt onder meer bepaald door de energieprijs en wat de huidige manier van verwarmen en isoleren is. Maar hoeveel kun je nu daadwerkelijk besparen? En welke investering staat daar tegenover? We hebben het voor je op een rijtje gezet:

Bron: Milieucentraal

De kosten van dakisolatie hangt af van een aantal factoren:

Zelf doen of uitbesteden?

De arbeidsuren bedragen ongeveer 60 procent van de totale kosten en spelen alleen een rol bij het uitbesteden van de klus. Ben je best een beetje handig en staat deze klus je op het lijf geschreven? Door het zelf te doen betaal je alleen de materialen en kun je dus behoorlijk wat besparen.

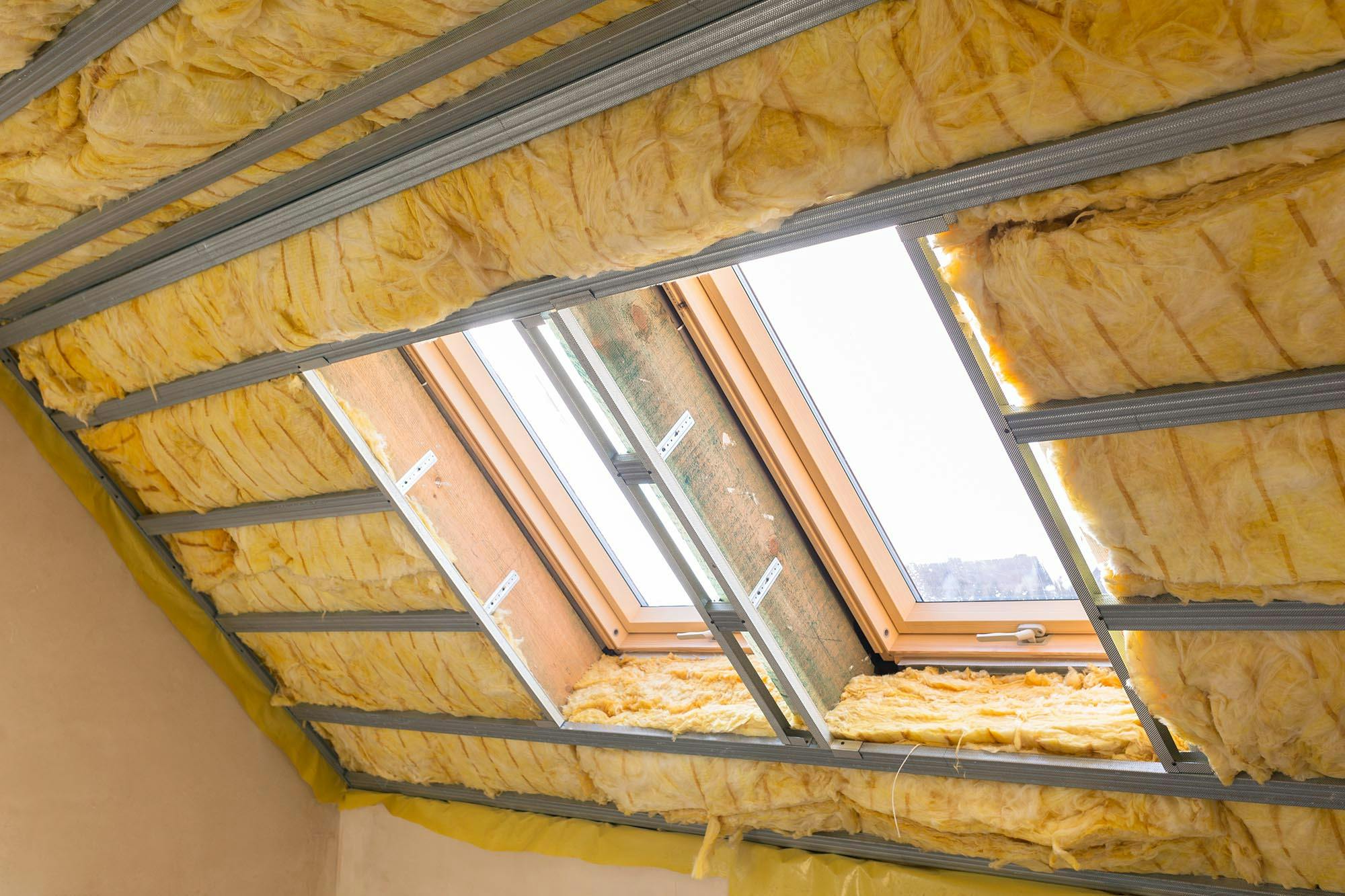

©Oleksandr Kondriianenko

De arbeidsuren bedragen normaal gesproken ongeveer 60 procent van de totale kosten.

De kosten van traditionele materialen als glaswol, steenwol, EPS, XPS en PUR liggen tussen de 10 en 20 euro per m². Voor biologische isolatie varieert de prijs tussen de 14 en 40 euro per m². De precieze terugverdientijd kun je uitrekenen door de kosten te delen door de jaarlijkse besparing van de dakisolatie. Neem bijvoorbeeld de isolatiekosten voor een schuin dak op een rijtjeshuis. Zonder subsidie kost dat 4500 euro. Afhankelijk van de energieprijs bespaar je jaarlijks tussen de 450 en 1200 euro. Je rekent als volgt: 4500 / 450 = 10 en 4500 / 1200 = 3,75. Bij een hoge energieprijs verdien je de isolatie terug in 3 jaar en 9 maanden terug en bij een lage energieprijs verdien je de dakisolatie terug in 10 jaar.

TIP: De overheid heeft elk jaar een pot met subsidies voor huiseigenaren die bijdragen aan het milieu. Check voordat je begint de voorwaarden waaraan je moet voldoen.

Moet ik de binnen- of buitenkant van mijn dak isoleren?

Of je de binnen- of buitenkant van het dak moet isoleren, hangt af van jouw wensen. De buitenkant isoleren is de meest grondige manier. Je houd daardoor de weersinvloeden buiten de deur. Bovendien verlies je geen ruimte op zolder omdat je de materialen aan de buitenkant plaatst. Bij een plat dak en een dakkapel wordt altijd aangeraden om de buitenkant te isoleren. Dat verkleint de kans op lekkages. De buitenkant isoleren is wel een lastig karwei. Het advies luidt vaak om dat aan een professional over te laten.

De binnenkant van het dak is een stuk makkelijker zelf te isoleren. Wanneer je het goed doet, is het ook prima luchtdicht af te werken. Je levert er wel een stukje ruimte mee in doordat het isolatiemateriaal ruimte aan de binnenkant inneemt. Hoeveel ruimte dat precies is, verschilt per isolatiemateriaal en de afwerking van het dak. Want hoe dikker de totale dakisolatie, hoe lager het dak wordt. Maar door de binnenkant te isoleren en dat zelf te doen, bezuinig je wel enorm op arbeidskosten. Let wel op of je dan nog in aanmerking komt voor subsidie.

TIP: Gebruik je de zolder als bergruimte en niet als woon- of werkruimte? In dat geval kun je de zoldervloer isoleren in plaats van het dak. Zo bespaar je op materiaal omdat dit minder vierkante meters zijn, terwijl je wel van de voordelen geniet. Let op: het isoleren van de zoldervloer heeft geen nut als je de zolder niet kunt afsluiten met bijvoorbeeld een luik.

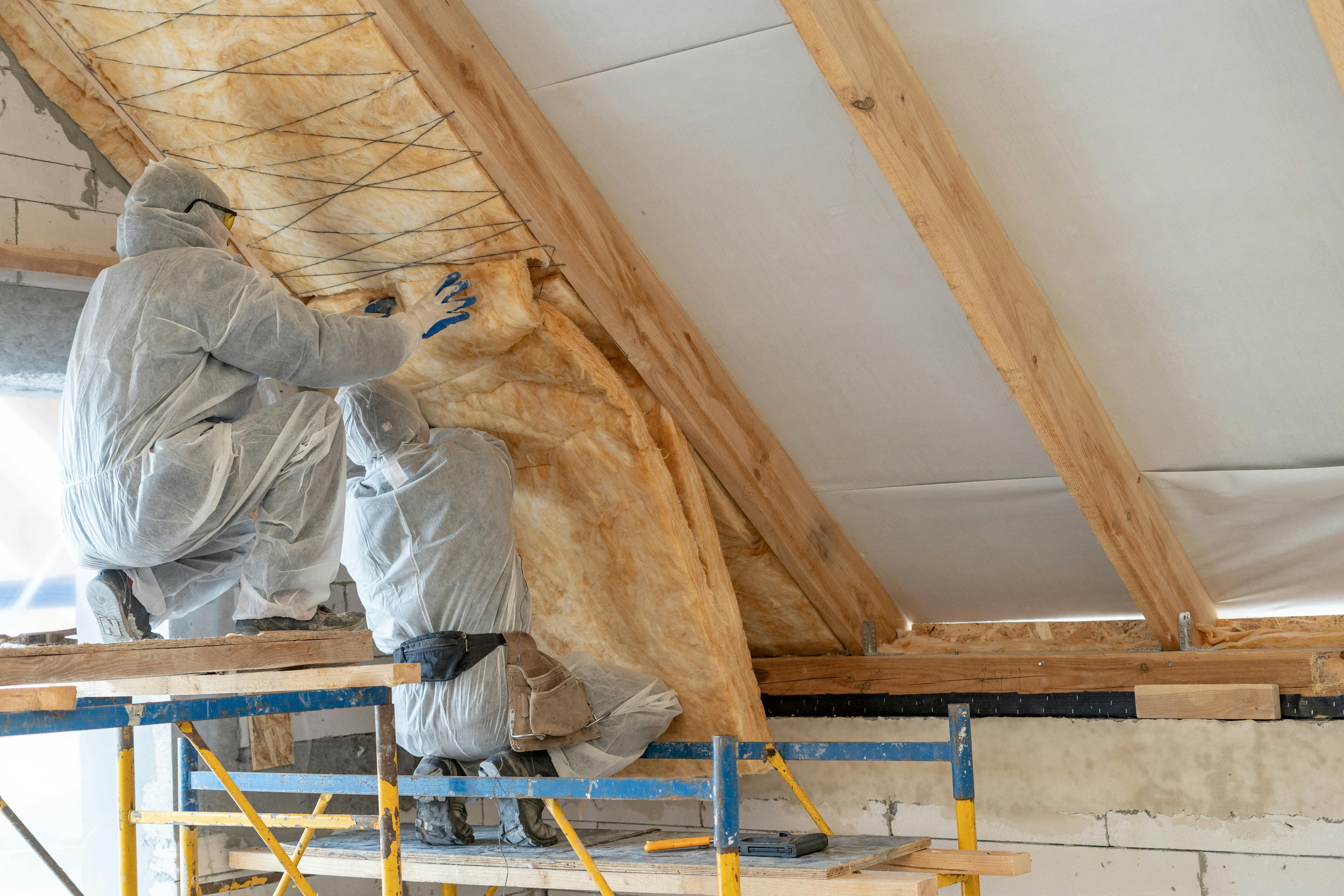

©Alekss

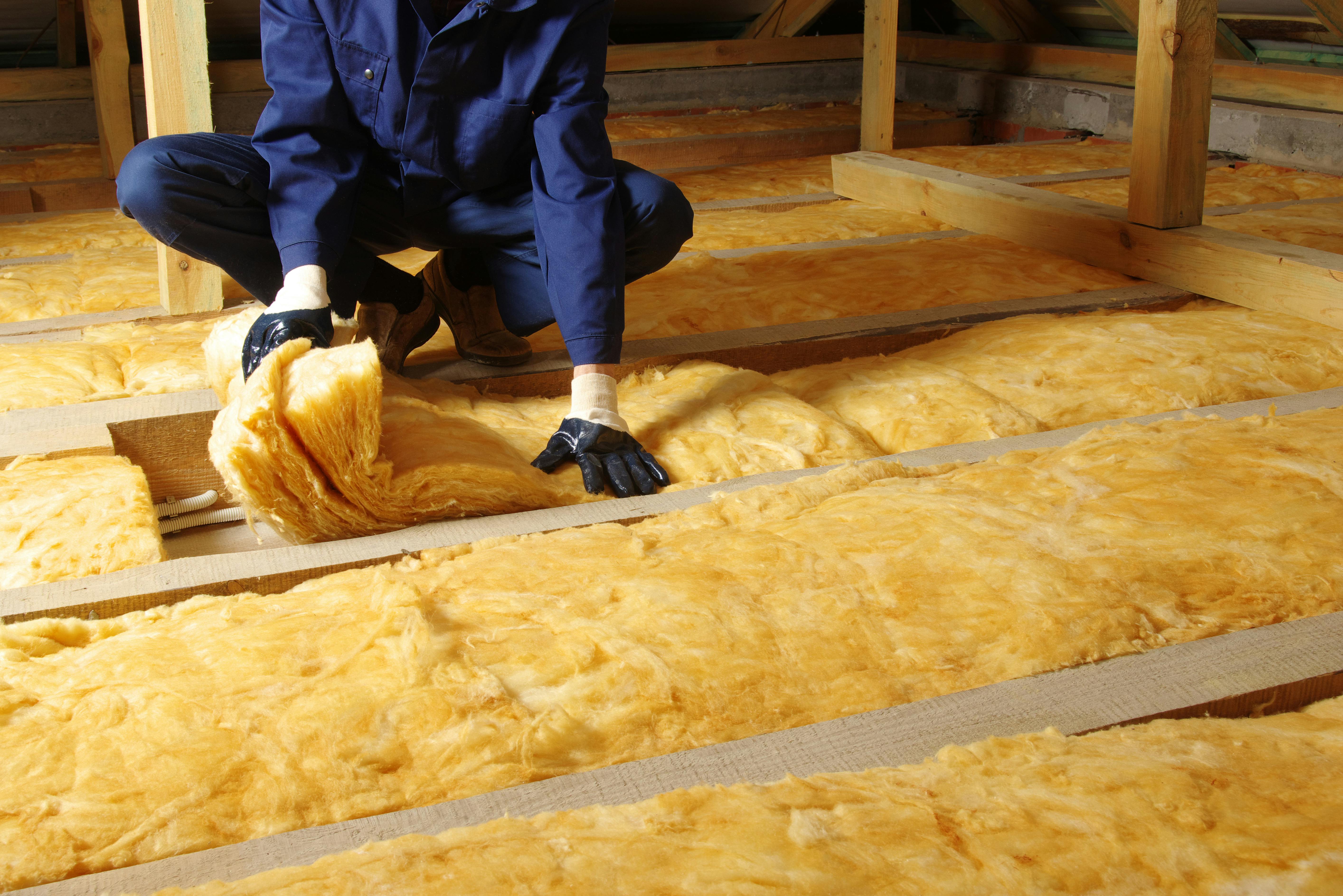

Met het aanleggen van vloerisolatie op de bovenste verdieping kun je ook kosten besparen.

Welke materialen worden er gebruikt voor dakisolatie?

Bij het kiezen van isolatiemateriaal moet je goed letten op de isolatiewaarde. Dat wordt ook wel warmteweerstand genoemd en wordt uitgedrukt in RC- en RD-waarde.

Voor een goede isolatie moet de RC-waarde minimaal 4 zijn. Het dak heeft zelf al een waarde tussen de 0,2 en 0,4. Het isolatiemateriaal moet dan dus een RD-waarde van 3,6 tot 3,8 hebben. Hoe hoger de waarde, hoe beter het zijn werk doet en hoe warmer jouw huis blijft. Misschien heb je al weleens van materialen als glaswol, steenwol, EPS, XPS en PUR gehoord. Dat zijn de meest gangbare isolatiematerialen. Voor een hogere RD-waarde is het advies is om van deze materialen een laag van 8 à 9 cm aan te brengen.

Tegenwoordig zijn er ook veel materialen die gemaakt zijn van vernieuwbare grondstoffen. Hierbij kun je denken aan vlasvezel, schapenwol, houtvezel, cellulose, kurk, hennep of zelfs oude kleding waar isolatiedekens van worden gemaakt. Voor deze natuurlijke materialen is het nodig om een laag van 9 tot 13 cm aan te brengen.

TIP: Check of het materiaal is voorzien van het KOMO-keurmerk. Dat is een kwaliteitskeurmerk waaraan je kunt zien dat het materiaal voldoet aan alle technische eisen die onder andere te maken hebben met brandveiligheid en de isolatiewaarde.

Is mijn huis geschikt voor dakisolatie?

In principe kan bij elk huis dakisolatie worden aangebracht. Een vereiste is wel dat het dak sterk genoeg is om het extra gewicht van de isolatie te dragen. Controleer dus van tevoren of de dakconstructie sterk genoeg is. Bij oudere huizen is nog weleens dakrenovatie nodig om de oude dakconstructie sterk genoeg te maken voor al het gewicht. Zolang de dakconstructie het extra gewicht van de isolatie kan dragen, kun je dakisolatie aanbrengen. Het kan zelfs zo zijn dat jouw dak al geïsoleerd is. Dat kun je controleren door uit te gaan van de simpele regel die te maken heeft met het bouwjaar.

©richterfoto

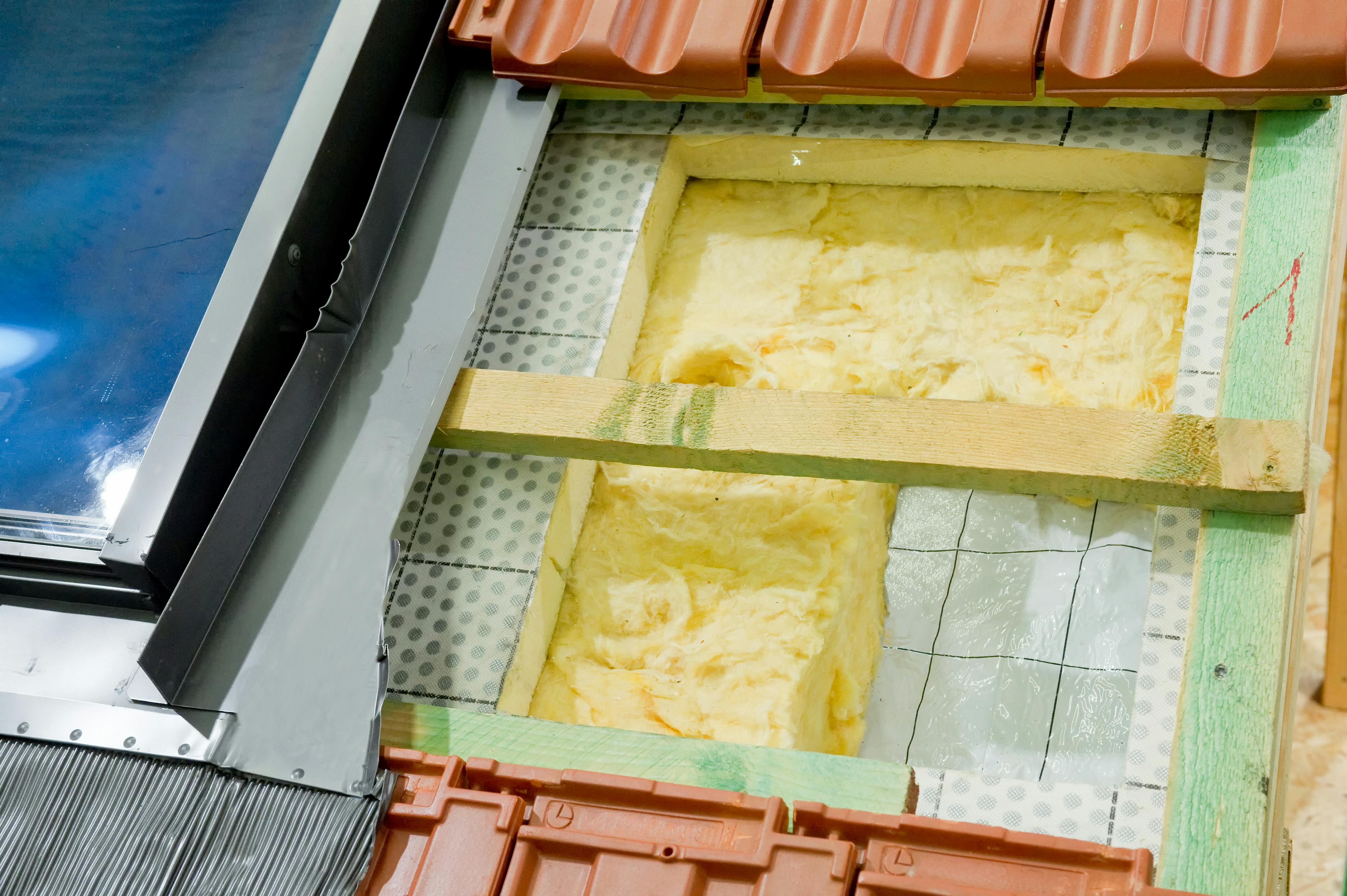

Controleer voor het aanbrengen van de isolatie of het dak sterk genoeg is om al het extra gewicht te dragen.

Huizen na 1992 zijn over het algemeen al voorzien van een goede isolatielaag tussen de 8 en 10 cm. Grote kans dat huizen tussen het bouwjaar 1975 en 1992 een dunne isolatielaag hebben meegekregen. Die bestaat meestal uit een laag van 3 à 5 cm. Huizen van vóór 1975 zijn tijdens de bouw niet voorzien van een isolatielaag. De kans bestaat natuurlijk dat een bewoner na de bouw nog het één en ander aan de isolatie heeft gedaan. Controleer dat altijd dus nog onder de pannen. Op een plat dak kun je dat soms op de dakbedekking zien.

TIP: Moeite met het vinden van de huidige isolatie? Kijk aan de binnenzijde of je iets achter de schotten, ventilatiepijp of rookafvoer kunt vinden.

Hoe wordt dakisolatie aangebracht?

Dakisolatie is een maatregel waar je nooit spijt van krijgt. Mits het goed gebeurt natuurlijk. Omdat we niet willen dat er vocht in het hout komt, moet het secuur worden aangepakt. Vocht in het hout kan leiden tot houtrot of schimmel. De buitenkant, een plat dak of een dakkapel is lastiger zelf te doen en kun je zodoende beter laten isoleren door een professional.

Ben jij ondertussen helemaal enthousiast geworden en wil je zelf de binnenkant van het dak isoleren? Houd dan rekening met de volgende punten:

1. Kies het juiste materiaal uit.
Let daarbij op de RC-waarde, RD-waarde, dikte en kwaliteit.

2. Bescherm jezelf tegen het isolatiemateriaal.
Sommige isolatiematerialen kunnen huidirritatie veroorzaken. Dat voorkom je door je huid te beschermen.

3. Dicht de naden en kieren.
Door de naden en kieren te dichten houd je de meeste warmte binnen.

4. Bevestig het isolatiemateriaal.
Dat doe je door het isolatiemateriaal op maat te snijden en vervolgens vast te maken met schroeven of spijkers.

5. Werk het isolatiemateriaal af met vochtregulerende klimaatfolie.
Klimaatfolie is belangrijk; het voorkomt namelijk dat vocht naar binnen komt.

6. Werk het dak af.
Dicht de naden en schroefgaten, waarna je het dak nog mooi kunt maken door te schilderen, stuccen of behangen.

Heb je geen twee linkerhanden? Dan is er een grote kans dat jij dit prima zelf kunt doen! Wil je je huis energiezuiniger maken, dan is isolatie altijd een goede keuze. Je kunt dat bovendien altijd combineren met andere duurzame maatregelen.

TIP: Check eerst of je dak al is geïsoleerd. Wellicht hoef je dan alleen maar een extra laag aan te brengen.
