Een zonsondergang heeft prachtig warme kleuren en een rustige romantische sfeer. Dat kan prachtige foto’s opleveren! We geven je 18 tips en technieken om de perfecte zonsondergangfoto met je smartphone te maken – want die heb je altijd op zak!

Wil je nú direct de mooiste foto’s van de zakkende zon maken, scrol dan even door. We starten namelijk met wat tips voor als je wat tijd hebt om je voor te bereiden.

5 tips voordat je op pad gaat

Ga je vanavond of later een keer op pad om een zonsondergang te fotograferen? Door een paar dingen voor te bereiden kom je met nog mooiere foto’s thuis.

1. Hoe laat gaat de zon onder?

Het eerste wat je moet doen voordat je op pad gaat om de zonsondergang te fotograferen, is weten hoe laat de zon onder gaat. Je kunt die tijd eenvoudig vinden met een Google-zoekopdracht of door een app te gebruiken die deze informatie biedt. Zorg ervoor dat je ruim van tevoren op je locatie bent om je voor te bereiden op de shoot.

Lees ook Met Solar Watch App weet je altijd de stand van de zon.

2. Kies een prachtige locatie

Zoek en verken van tevoren enkele locaties. De prachtige kleuren van een zonsondergang zijn er maar voor een paar minuten, het is zonde als je die tijd bezig bent met zoeken naar een mooie plek om te fotograferen. Je kunt ook met Google Maps locaties scouten en Streetview gebruiken om op bepaalde locaties alvast te kijken hoe het uitzicht is.

3. Maak de cameralens schoon

Zorg ervoor dat er geen vingerafdrukken of vet op de lenzen van je smartphone zitten. Die kunnen je foto’s verpesten en zijn de nummer één reden voor onscherpe foto’s. Maak de lens dus eerst even schoon met een microvezeldoekje.

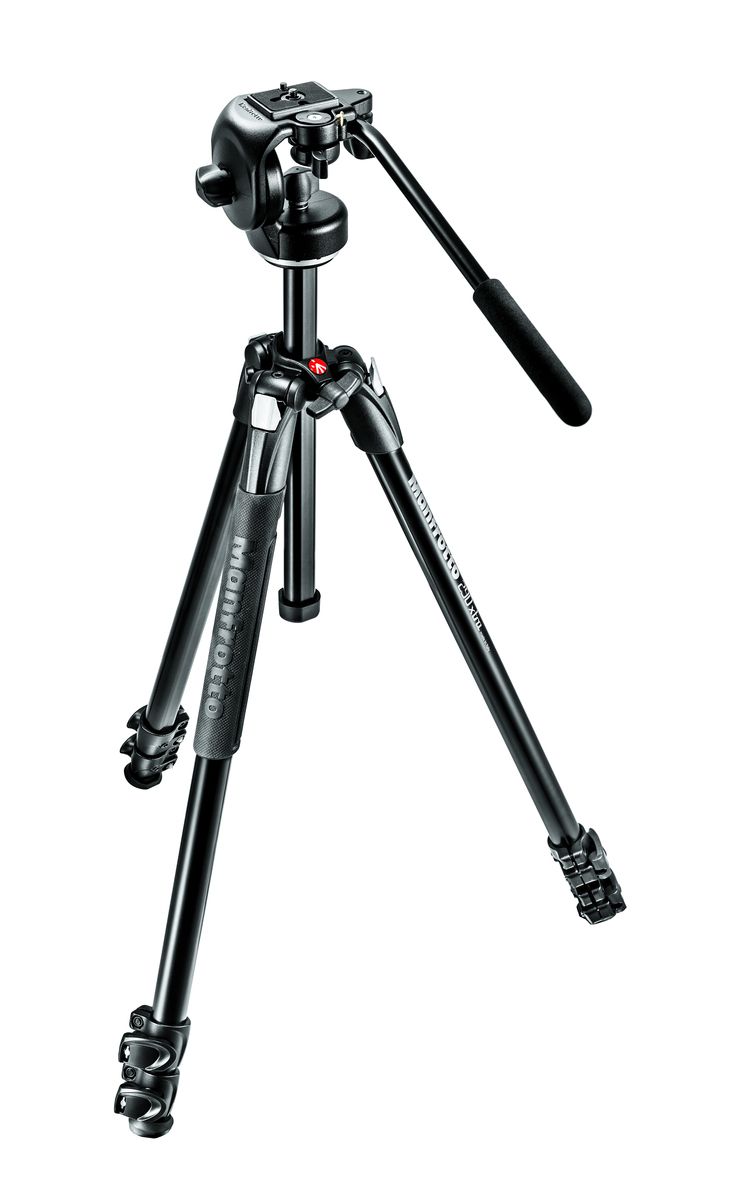

4. Neem een statief mee

De beste foto’s bij weinig licht, en dus ook bij zonsondergang, maak je met een statief. Je mobiele telefoon moet namelijk een langere sluitertijd gebruiken dan bij daglicht, waardoor elke beweging kan zorgen voor wazige beelden. Het liefst gebruik je ook een afstandsbediening, zodat je je smartphone helemaal niet hoeft aan te raken om een foto te maken. Er zijn statieven te koop die geleverd worden met een telefoonhouder én bluetooth-afstandsbediening.

5. Check het weer

Je zou kunnen denken dat heldere luchten het beste zijn voor zonsondergangfotografie, maar dat is niet altijd het geval. Wolken kunnen namelijk veel interessantere resultaten opleveren. Ze reflecteren de prachtige kleuren van de opkomende of ondergaande zon, waardoor je foto’s nog indrukwekkender worden. Natuurlijk moet er nog wel ruimte zijn voor de zon om door het wolkendek te prikken.

©DAVID BAILEYS

Een kleurige wolkenlucht bij zonsondergang.

7 tips om de zonsondergang te fotograferen

Sta je op locatie en begint de lucht te kleuren? Open snel je camera-app om de zonsondergang vast te leggen. We geven je 7 tips voor mooie foto’s.

1. Kies een interessante voorgrond of achtergrond

Zorg ervoor dat je een interessante voorgrond of achtergrond kiest, zodat je afbeelding meer diepte heeft en goed in balans is. Een foto van een element in het landschap in combinatie met de zonsondergang is veel interessanter om naar te kijken dan alleen een ondergaande zon.

2. Gebruik de regel van derden

Je hebt misschien wel gehoord van de regel van derden, het is een bekende regel in de fotografie. Zet de horizon op 1/3 of 2/3 van de bovenkant van het beeld. Je foto oogt dan automatisch meer in balans. Waar je voor kiest is afhankelijk van of je de voorgrond of de (wolken)lucht meer de nadruk wilt geven. Gebruik je een object op de voorgrond, dan kun je ook nog proberen om dat op 1/3 of 2/3 van de zijkant te plaatsen.

©Jan Christopher Becke

In deze foto is de horizon op precies 1/3 vanaf de bovenkant geplaatst. We hebben even de hulplijnen geplaatst zodat je dat kunt zien.

3. Let op lensflare

Wanneer je de zon direct in de foto hebt, kan er lensflare optreden. Dit zijn gekleurde bollen, stippen of regenbogen die in de foto verschijnen. Of je lensflare iets toevoegt aan je foto’s is een persoonlijke voorkeur, en van de mate waarin het zichtbaar is: het moet niet de overhand nemen.

4. Zoom met je voeten

Je smartphonecamera kan waarschijnlijk inzoomen. In de meeste gevallen is ons advies: gebruik het niet! Het is vaak namelijk digitale zoom, waarbij de originele beeldgrootte wordt bijgesneden, en dat geeft sneller wazige beelden. Sommige smartphones hebben optische zoom, wat wel acceptabel is. Echter: zoomen met je voeten blijft de beste optie als dat mogelijk is.

5. Fotografeer naar en weg van de zon

Lekker aan het fotograferen? Kijk ook eens om je heen en fotografeer niet alleen naar de zon toe. Door haaks op de zon of met de zon in je rug te fotograferen, kun je vaak de meest fantastische kleuren en sferen vast leggen. Met een beetje geluk tonen de wolken achter en naast je mooie roze en paarse tinten.

6. Maak gebruik van het gouden uur

De tijd vlak voor zonsondergang (én vlak na zonsopkomst trouwens), wordt ook wel het gouden uurtje genoemd, omdat het licht een prachtig gouden kleur heeft. Je kunt hiermee super sfeervolle portretfoto’s maken, en ook je landschapsfoto’s krijgen een prachtige gloed.

7. Blijf na zonsondergang nog even

Veel mensen pakken hun spullen in en gaan naar huis nadat de zon onder de horizon is verdwenen. Wacht! Blijf vooral nog even door fotograferen, want na het gouden uurtje komt het blauwe uurtje. De hemel krijgt dan een mooie diepblauwe kleur. Deze tijd wordt veel gebruikt voor skylines, omdat de gele lichten zo mooi contrasteren met de donkerblauwe hemel.

Vlak na zonsondergang ontstaan prachtig blauwe kleuren tijdens het blauwe uur. Wel handig om een statief te gebruiken.

6 tips voor een betere cameratechniek

Heb je een smartphone met een goede camera? Dan kun je waarschijnlijk in de standaard camera-app op je smartphone wel wat instellingen aanpassen! Kan het niet in de standaard-app, dan kun je op Android bijvoorbeeld gebruikmaken van de app Open Camera (daarover leer je meer in dit artikel: Mooiere foto’s met Open Camera). Op iPhone is een populaire betaalde pro-app ProCam 8. We geven je nu 6 tips om je smartphonecamera slim in te stellen.

1. Schiet in RAW

Ben je bereid om je foto’s straks nog even te bewerken om de mooiste kleuren te benadrukken? Kijk dan of jouw smartphone in RAW kan fotograferen. Je kunt dan meer uit de belichting en kleuren halen tijdens het bewerken in bijvoorbeeld de mobiele apps Lightroom, Snapseed of Photoshop.

2. Pas de helderheid aan

De meeste native smartphonecamera-apps hebben een handmatige modus, waarin je de sluitertijd, witbalans, ISO-waarden en helderheid kunt aanpassen. Gebruik de schuifregelaar om het beeld te verhelderen of juist donkerder te maken. Dit komt bijvoorbeeld heel goed van pas als je een silhouet op de voorgrond wilt hebben; je moet de helderheid aanpassen om de voorgrond donker te maken.

3. Kies een langere sluitertijd

Veel zonsondergangfoto’s worden genomen in de buurt van water. De kleuren van de zon en de eventuele wolken kunnen dan reflecteren in het water. Kun je de sluitertijd zelf instellen, kies dan eens voor een langere sluitertijd. Het water vervaagt dan, waardoor de rollende golven van de zee wat beweging mee krijgen, of een meer met kleine golfjes spiegelglad kan ogen.

©ASSADEE YAN - Assadee 2014

De zee is hier met een lange sluitertijd gefotografeerd.

4. Gebruik een ND-filter

Is het licht eigenlijk nog iets te fel? Gebruik dan een grijsfilter (ook wel ND-filter) om een deel van het licht te blokkeren. Zo’n filter werkt als een soort zonnebril voor je lens. Je bevestigt hem met een klemmetje aan je smartphone.

5. Kies de juiste witbalans

Komen de warme kleuren van de zonsopgang of zonsondergang niet goed over in je foto’s? Verander dan de witbalans naar ‘bewolkt’. Je kunt de kleuren gemakkelijk zien veranderen op het scherm van je smartphone terwijl je de schuifregelaar gebruikt.

6. Maak veel foto’s met verschillende instellingen

Probeer foto’s te maken met verschillende instellingen, zoals een langere sluitertijd, verschillende witbalansen en ISO-waarden, om te zien wat het beste werkt. Omdat de zon vrij snel beweegt tijdens zonsondergang, moet je veel foto's maken binnen een kort tijdsbestek. Bij het terugkijken en bewerken van je foto’s kun je dan kijken wat de mooiste resultaten heeft opgeleverd.

Wil je meer tips over het fotograferen met je smartphone? Lees dan ook: 12 tips om creatieve foto's te maken.
