HDMI-soorten uitgelegd: Welke kabel heb je nodig?

Hdmi was bedoeld als een broodnodige digitale vervanger voor analoge videostandaarden (zoals vga) en in tegenstelling tot ontwikkelingen als dvi kan deze digitale interface ook met al dan niet gecomprimeerde audio overweg. De ontwikkeling kwam niets te vroeg, want de consument raakte – zeker op lcd-schermen – stilaan uitgekeken op de ondermaatse videokwaliteit zoals die door analoge av-verbindingen werd afgeleverd.

Hdmi is een zuiver digitale interface en dat maakte meteen korte metten met verlieslatende dac- (digitale bron naar analoge interface) en adc-conversies (analoge interface naar digitaal uitvoerapparaat). Bovendien ondersteunt hdmi digitale multi-audiokanalen, zowel van gecomprimeerde als ongecomprimeerde formaten. De toen nog concurrerende dvi-specificatie daarentegen bood simpelweg geen ondersteuning voor audio.

Overigens zijn de videosignalen zoals die door hdmi worden gebruikt (overeenkomstig de EIA/CEA-861 standaarden) elektrisch wel compatibel met de signalen van dvi (althans dvi-d en dvi-i). Dat maakt dat een dvi-naar-hdmi adapter geen kwaliteitsverlies oplevert, mocht je die eventueel nodig hebben.

Van hdmi 1.0 naar hdmi 1.4

Technisch gezien voorzag hdmi 1.0 in een interface met een maximale TMDS-bandbreedte (Transmission Minimized Differential Signalling) van 4,95 Gbit/s, wat zonder overhead een effectieve videobandbreedte tot bijna 4 Gbit/s opleverde. Dat maakte full-hd-resoluties (1920 x 1080 pixels) mogelijk met een verversingssnelheid van 60 Hz. Daarnaast ondersteunt hdmi ook DDC (Display Data Channel), en dat kanaal werd ingezet voor HDCP (High-bandwidth Digital Content Protection), dat ervoor zorgt dat ook beveiligd videomateriaal kon worden afgespeeld.

Met hdmi 1.2a (eind 2005) werd een derde kanaal geïntroduceerd: het zogenoemde CEC oftewel Consumer Electronics Control. Dat stelde de gebruiker bijvoorbeeld in staat met dezelfde afstandsbediening meerdere (CEC-compatibele) apparaten te bedienen.

Versie 1.0 definieerde tevens twee connectortypes: a en b. Deze laatste was bedoeld voor zeer hoge resoluties (3840 x 2400 pixels, oftewel wquxga) en was elektrisch compatibel met dual-link dvi-d, maar werd nooit echt in productie genomen – temeer omdat met hdmi 1.3 de single-linkbandbreedte in één klap dik verdubbeld werd tot een kloksnelheid van 340 MHz en een totale TMDS-transfer tot 10,2 Gbit/s.

Tot op vandaag is connectortype a (met 19 pinnen) nog altijd de meest gebruikte en deze connector kan ook probleemloos hdtv, uhd en 4K-modes aan.

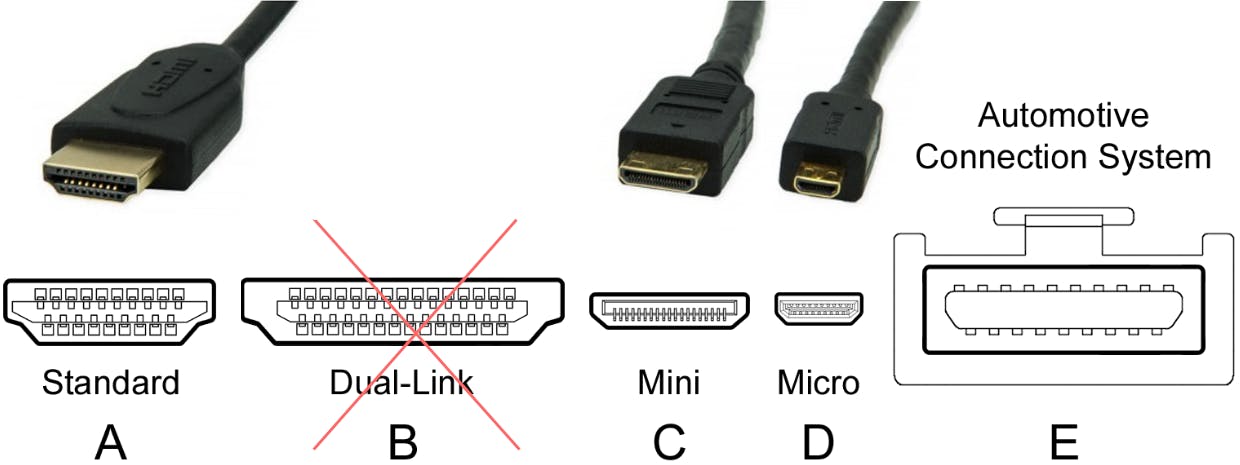

In de loop der jaren zijn er tevens kleinere connectoren uitgebracht wegens handiger voor bijvoorbeeld laptops: type-c (mini) en type-d (micro), beide eveneens met een 19pins-layout. Met hdmi 1.4 kwam dan ook type-e, bedoeld voor de automobielindustrie.

© PXimport

Over de jaren heen slaagde hdmi er dus in dezelfde connector te behouden (voornamelijk het 19-pins type A). Een knappe prestatie, als je beseft dat er intussen heel wat nieuwere (sub)versies van hdmi werden ontwikkeld die mooi pas weten te houden met de ontwikkelingen op multimediagebied. We focussen hier op een aantal belangrijke toevoegingen aan de diverse hdmi-specificaties.

Zo voegde hmdi 1.1 ondersteuning van Dolby Digital en dts-surroundgeluid in een 7.1-opstelling (8 kanalen) toe, wist 1.2 naast de sRGB-kleurruimte ook de YcbCr-kleurruimte te benutten, zoals die in veel consumentenproducten werd gebruikt, en kwam er zoals gezegd in hdmi 1.2a het communicatiekanaal CEC bij.

Met versie 1.3 kwam dan de reeds vermelde opschaling naar een bandbreedte tot 340 MHz en een datatransfer tot 10,2 Gbit/s. Daarnaast verdubbelde de kleurresolutie van 8 bit tot 16 bit per kanaal, wat een kleurdiepte van 48 bit mogelijk maakte (‘deep color’).

Van hdmi 1.4 naar hdmi 2.1

Hdmi 1.4 (medio 2009) was wellicht een van de belangrijkste updates, met nog hogere beeldresoluties tot 4K (3840 x 2160 pixels) op 24, 25 en 30 Hz en 4096 x 2160 pixels op 24 Hz. Ook werd ondersteuning voor 3D-videoformaten toegevoegd en kwam voor digitale fotografen en grafisch ontwerpers de Adobe RGB-kleurruimte beschikbaar.

Twee extra communicatiekanalen resulteerden in bijkomende mogelijkheden. Enerzijds HEC (Hdmi Ethernet Channel) dat ip-gebaseerde applicaties nu ook ethernet-verbindingen tot 100 Mbit/s liet opzetten, anderzijds ARC (Audio Return Channel) dat het gebruik van een extra audiokabel overbodig maakte, bijvoorbeeld om een tv met ingebouwde tuner het geluid naar een surround-systeem te laten ‘upstreamen’.

Met hdmi 2.0 (2013) verhoogde de maximale bandbreedte (tot 18 Gbit/s) opnieuw, wat 4K-video op 60 Hz mogelijk maakt, tot 32 audiokanalen ondersteunt en extra CEC-functies aanbiedt. Met versie 2.1 (2017) zette deze trend van ‘meer en beter’ zich mooi verder, onder meer met een ‘game mode VRR’ (Variable Resfresh Rate) die een synchrone signaalverwerking door gpu en beeldscherm garandeert (zoals bij displayport). Er werd tevens een nieuw kabeltype geïntroduceerd.

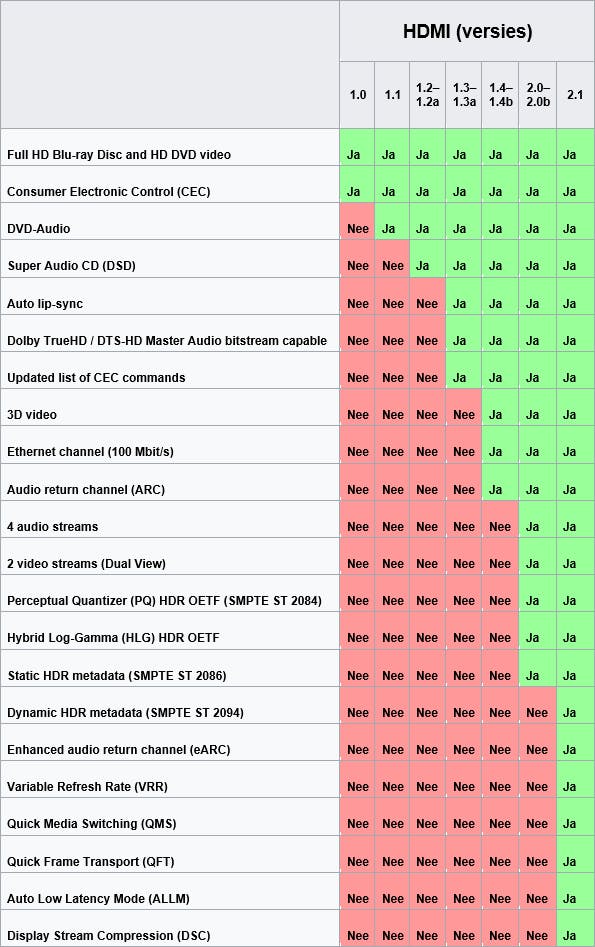

© PXimport

Over hdmi-kabels heersen tot slot wel veel misverstanden. Kabelproducenten voorzien hun kabels namelijk vaak van versienummers, identiek aan die van de hdmi-specificatie. Dat wekt de indruk dat je voor elke hdmi-versie een andere kabel nodig hebt, terwijl je in de meeste gevallen al weg komt met slechts één kabeltype: een (bij voorkeur premium gecertificeerde) high-speed hdmi-kabel.

Met hdmi 2.1 werd weliswaar een nieuw kabeltype geïntroduceerd (ultra high speed) dat 48 Gbit/s ondersteunt, maar er zijn vooralsnog niet zoveel apparaten die effectief van deze mogelijkheden gebruikmaken.

Met andere woorden: de kans is groot dat die (betaalbare) kabel ook prima werkt met – zeg maar – 4K-, hdr-en hdmi2.0-apparatuur. Heb je een kabel nodig van meer dan 10 meter, dan ben je trouwens doorgaans wel beter af met een actieve kabel, met name wanneer je met een passieve kabel ‘glinsteringen’ in het beeld opmerkt.
