Bij veel mensen blijven foto’s en video’s op hun smartphone staan. Een gemiste kans, want dat schermpje doet geen recht aan al die leuke en dierbare herinneringen. Je kunt de beelden beter bewonderen op een televisie. Zeker bij een groot scherm van 55, 65 of misschien wel 75 inch is dat een fraai gezicht. Laten we de mogelijkheden eens bekijken.

Kiekjes en filmpjes op een smartphone terugkijken? Maak daar geen gewoonte van, want je eigen beeldmateriaal op een televisie terugkijken maakt veel meer indruk. Zeker met de hoge resoluties van tegenwoordig zie je volop details. Zowel een hedendaagse smartphonecamera als recente smart-tv zijn doorgaans van een prima kwaliteit. Wie weet kun je bij een scherpe portret- of dierenfoto de haren bijna tellen. De meeste televisies hebben verschillende opties om de beelden op het grote scherm te toveren. Neem met gezinsleden of vrienden plaats op de loungebank en geniet optimaal van je eigen foto’s en video’s.

Streamen vanaf smartphone

Als het beeldmateriaal op een smartphone staat opgeslagen, kun je de bestanden mogelijk draadloos naar een televisie streamen. Dat gaat via het thuisnetwerk. Zorg ervoor dat de smart-tv en het mobiele toestel met hetzelfde (wifi-)netwerk zijn verbonden. De huidige generatie televisies hebben bijna allemaal een draadloze en fysieke netwerkaansluiting. De wat duurdere tv-toestellen ondersteunen een of meerdere streamingmethoden. Controleer in de specificaties van de televisie of het apparaat met Apple AirPlay 2 en/of Google Cast overweg kan.

Apple AirPlay 2

Staan jouw foto’s en video’s op een iPhone? Dan stream je de bestanden via AirPlay 2 naar het grote scherm. Veel recente televisies ondersteunen inmiddels deze techniek. Het werkt kinderlijk eenvoudig. Start op het mobiele toestel de app Foto’s en open een foto of filmpje. Je drukt vervolgens op het deelmenu (pictogram met vierkant en pijl). Veeg op het scherm zo nodig iets omhoog, waarna je AirPlay aantikt.

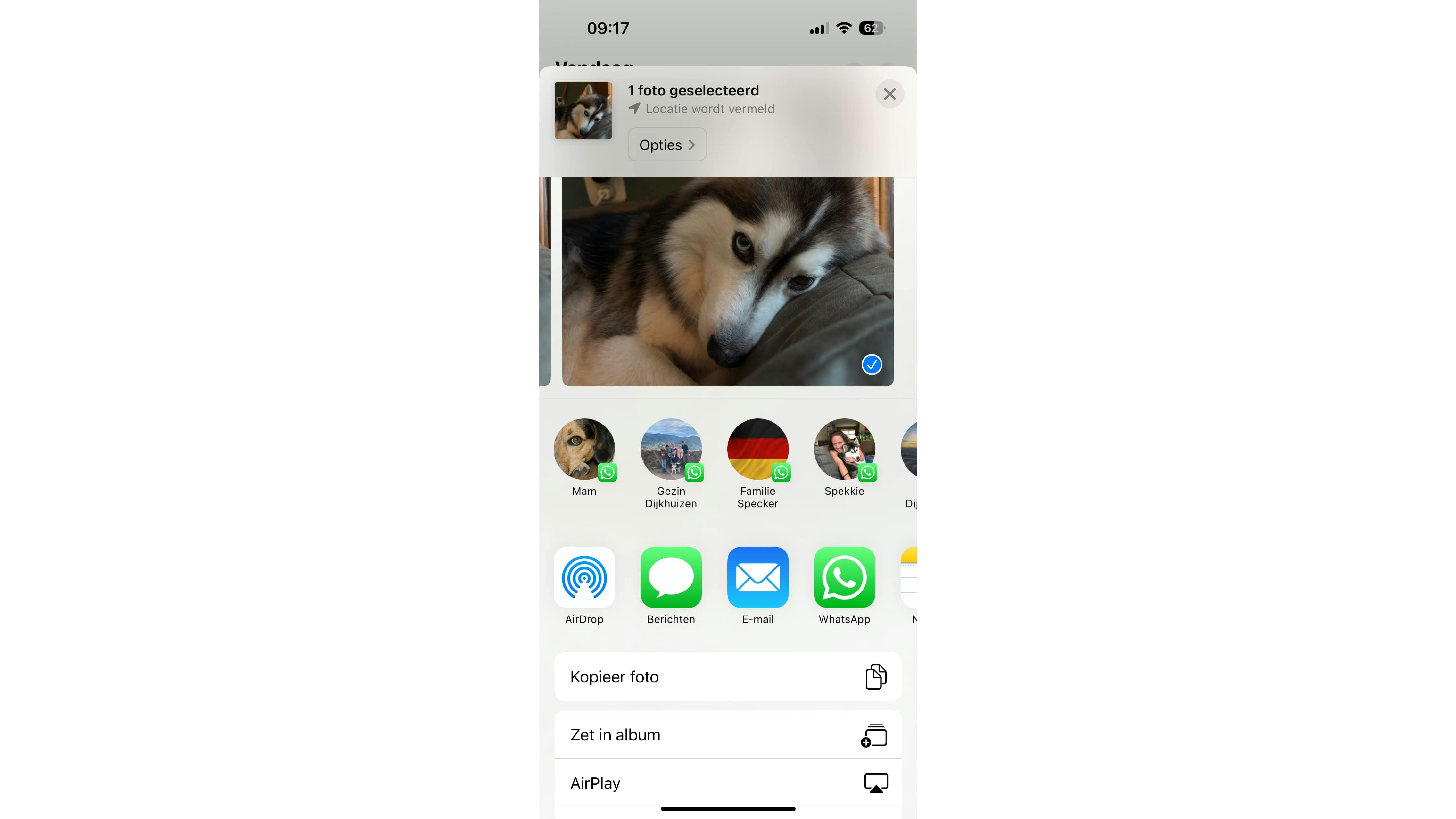

Sluis via enkele schermtikken persoonlijke foto’s door naar een geschikte televisie.

Er verschijnt nu een lijst met ingeschakelde apparaten die compatibel zijn met deze streamingmethode. Tik op de juiste kamer of de naam van jouw televisie. Afhankelijk van de instellingen toont de smart-tv mogelijk een viercijferige code. Zodra je die op de iPhone overneemt en bevestigt met OK, verschijnt het beeld in vol ornaat op de televisie.

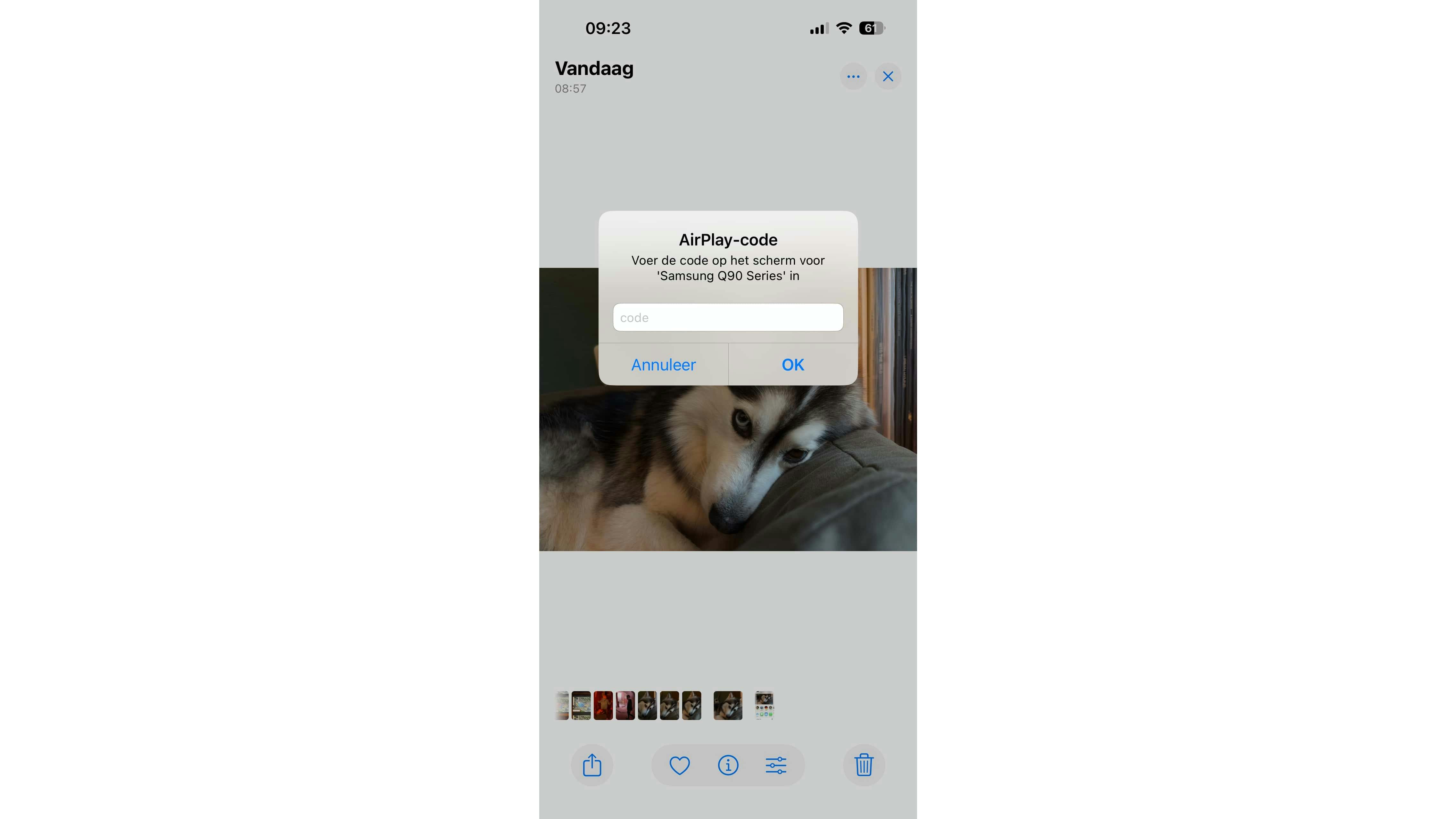

Zodra je een viercijferige code invoert, verschijnen de beelden op jouw smart-tv.

De iPhone is nu jouw afstandsbediening geworden. Veeg bijvoorbeeld naar links om het volgende beeld te tonen. Wil je lekker achterover leunen en passief van jouw foto- en videoverzameling genieten? Tik dan op de drie puntjes en kies Speel af als diavoorstelling. Als alternatief kun je ook vanaf een iPad of Mac eigen beeldmateriaal naar een televisie met AirPlay 2-ondersteuning streamen.

Google Cast

Veel televisies van onder meer Sony, Philips en TCL zijn uitgerust met het besturingssysteem van Google. Dit (smart)platform heet Android TV of Google TV. Het voordeel van deze televisies is dat ze met de streamingmethode Google Cast uit de voeten kunnen. Overigens hebben bepaalde televisiemodellen van andere merken eveneens deze techniek aan boord. Kijk hiervoor even in de specificaties van jouw smart-tv.

Maak je met een Android-toestel geregeld mooie foto’s en video’s? Je vindt de beelden dan in Google Foto’s. Bezitters van een iPhone (of iPad) kunnen deze toepassing vanuit de Play Store installeren. Open de app en tik een willekeurige foto of video aan. Via het castpictogram (rechthoek met drie verbindingsstreepjes) verschijnt er een menu met beschikbare apparaten. Tik nu op de juiste kamer of de naam van jouw televisie. Binnen enkele ogenblikken zie je het gekozen beeld op de smart-tv. Veeg naar links op door je collectie te bladeren. Je kunt ook een diavoorstelling afspelen. Tik dan op de drie puntjes en kies Diavoorstelling in het menu.

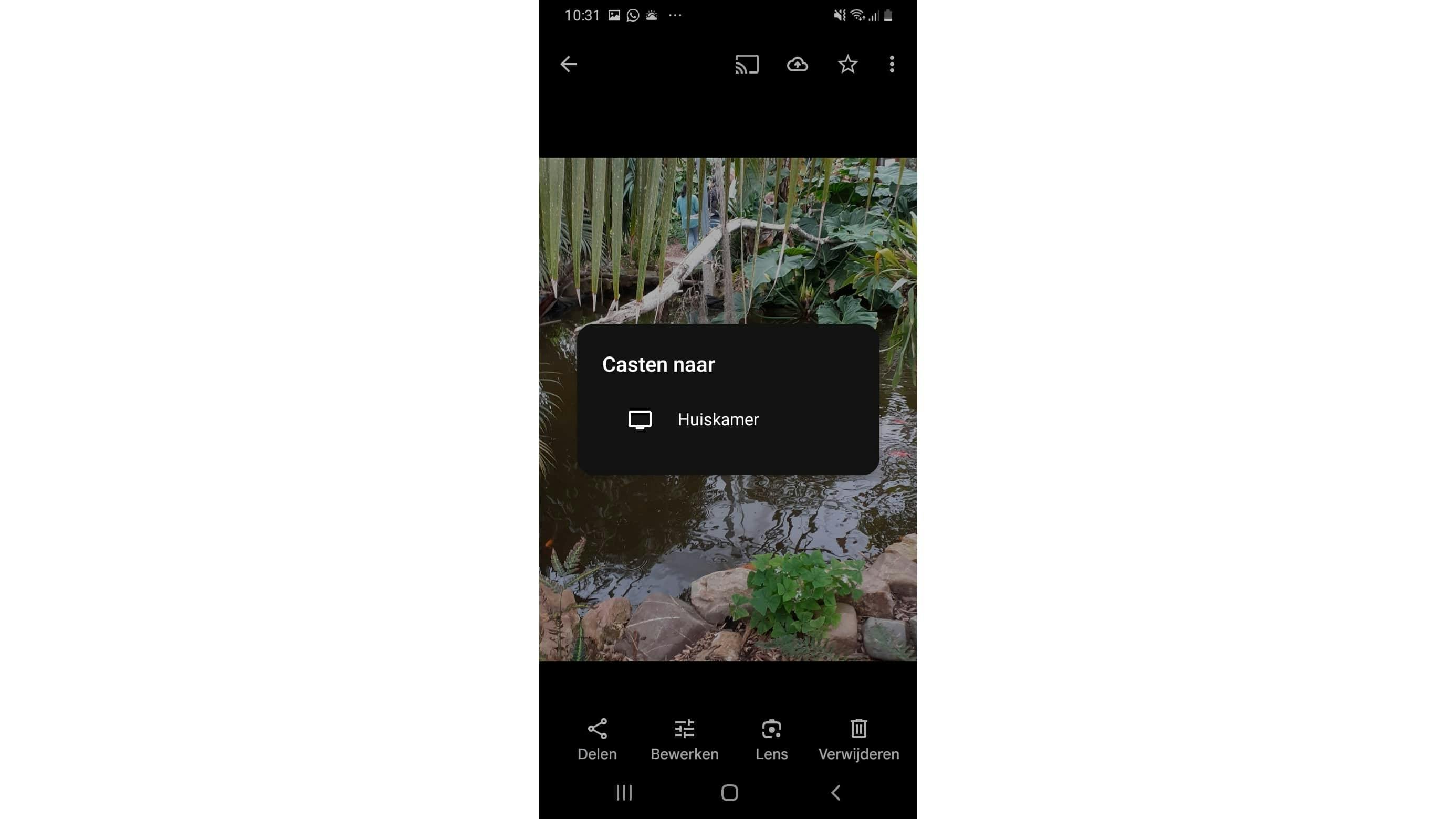

Apparaten met Google Cast-ondersteuning kunnen pijlsnel met elkaar communiceren.

Casten via Chrome-browser

Google Foto’s is een clouddienst. Gunstig, want hierdoor kun je de beelden vanaf verschillende apparaten naar de televisie streamen. Naast smartphones en tablets werkt Google Cast ook vanaf een computer. Je hebt hiervoor Chrome nodig. Als deze browser nog niet op je pc of laptop is geïnstalleerd, download je het programma vanaf www.google.com/intl/nl/chrome. Open nu de website van Google Foto’s. Wanneer je nog niet met een Google-account bent ingelogd, klik je eerst rechtsboven op Naar Google Foto’s. Kies nu het juiste Google-account of vul handmatig de juiste inloggegevens in.

Je gaat nu het huidige browsertabblad naar de televisie casten. Klik in de werkbalk van Chrome rechtsboven op de drie puntjes. Er komt een uitgebreid menu tevoorschijn. Via Casten / opslaan en delen kies je Casten. Klik nu op de naam van de kamer of televisie. Een kopie van het browsertabblad is direct op de televisie te zien. Je gebruikt de pijltjestoetsen om de beelden een voor een te tonen. Met behulp van de drie puntjes in Google Foto’s open je een diavoorstelling.

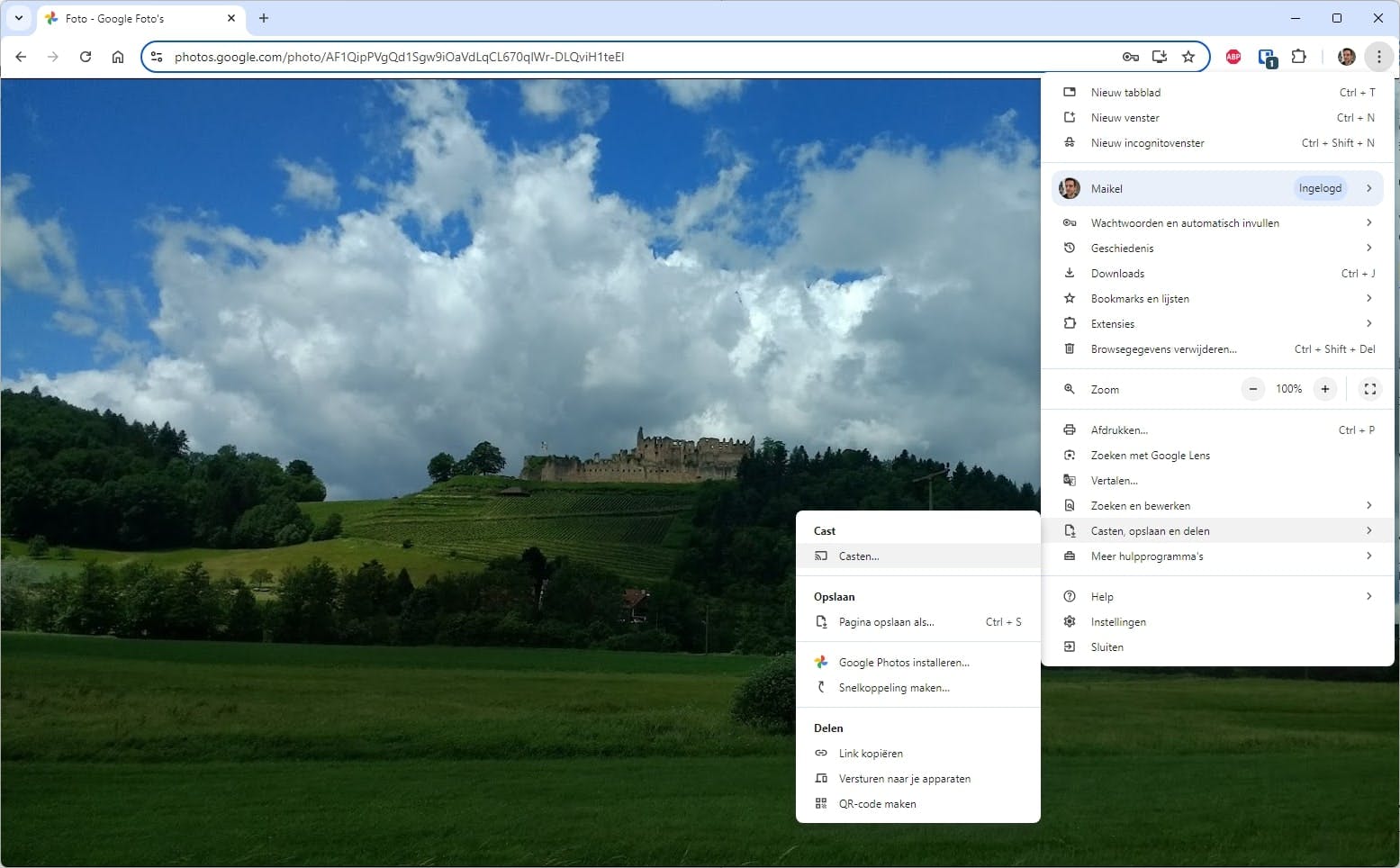

De bekende browser Chrome heeft in het menu een Google Cast-functie.

In plaats van het browsertabblad kun je ook het volledige scherm van jouw laptop of pc casten. Deze optie is nuttig wanneer je persoonlijke mediabestanden lokaal op de computer bewaart. Beëindig zo nodig eerst de huidige castsessie. Je klikt hiervoor in de werkbalk van Chrome op het castpictogram en bevestigt met Stop. Via Bronnen kies je daarna Scherm casten. Klik daarna op de naam van de kamer of televisie om het volledige computerscherm te delen.

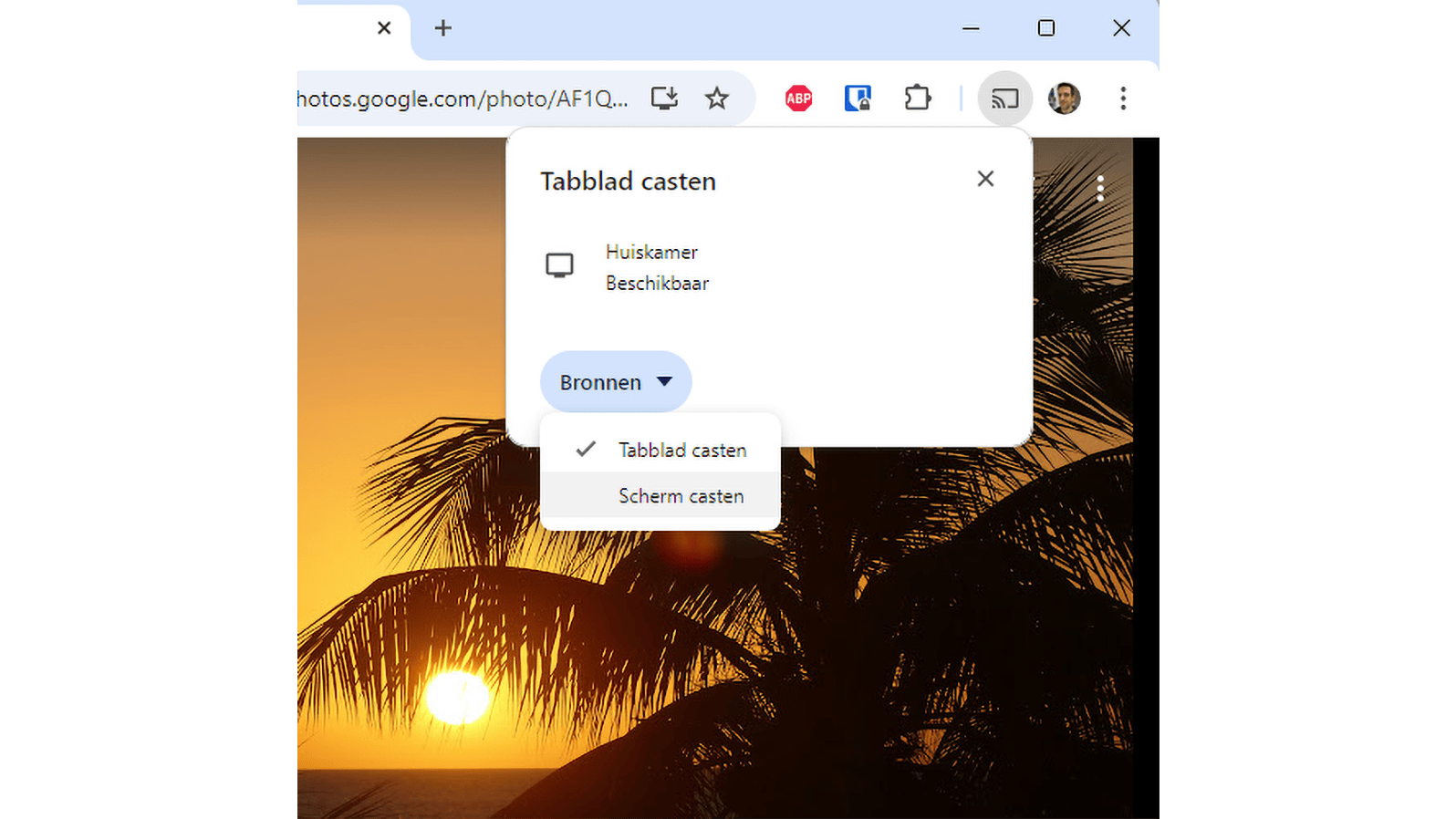

Wijzig een instelling om het volledige computerscherm op de televisie te tonen.

Smartphone via kabel

Ondersteunt jouw televisie geen Apple AirPlay 2 of Google Cast? Je kunt dan vanaf een smartphone mogelijk alsnog rechtstreeks beelden op de televisie weergeven. Gebruik hiervoor de usb-oplaadkabel. Een voorwaarde is natuurlijk wel dat je televisie een usb-poort heeft. Overigens werkt deze methode in de praktijk niet altijd, maar het is het proberen waard.

Heb je de smartphone aangesloten? Dan verschijnt er mogelijk op je telefoon een verzoek om de televisie toegang tot de mediabestanden te geven. Verleen deze toestemming. Kijk in de bronlijst van de televisie of je de smartphone ziet staan. Daarna kun je de inhoud van het apparaat openen. Is dat niet het geval, dan zoek je in het menu naar een media(speler)-app. Hierin blader je naar de juiste map met mediabestanden. Heb wel even geduld, want doorgaans neemt een televisie ruim de tijd om een (uitgebreide) bibliotheek met beeldmateriaal te tonen. Met de pijltjestoetsen op de afstandsbediening navigeer je langs alle beelden. Vaak kun je een fotomap ook als diavoorstelling weergeven.

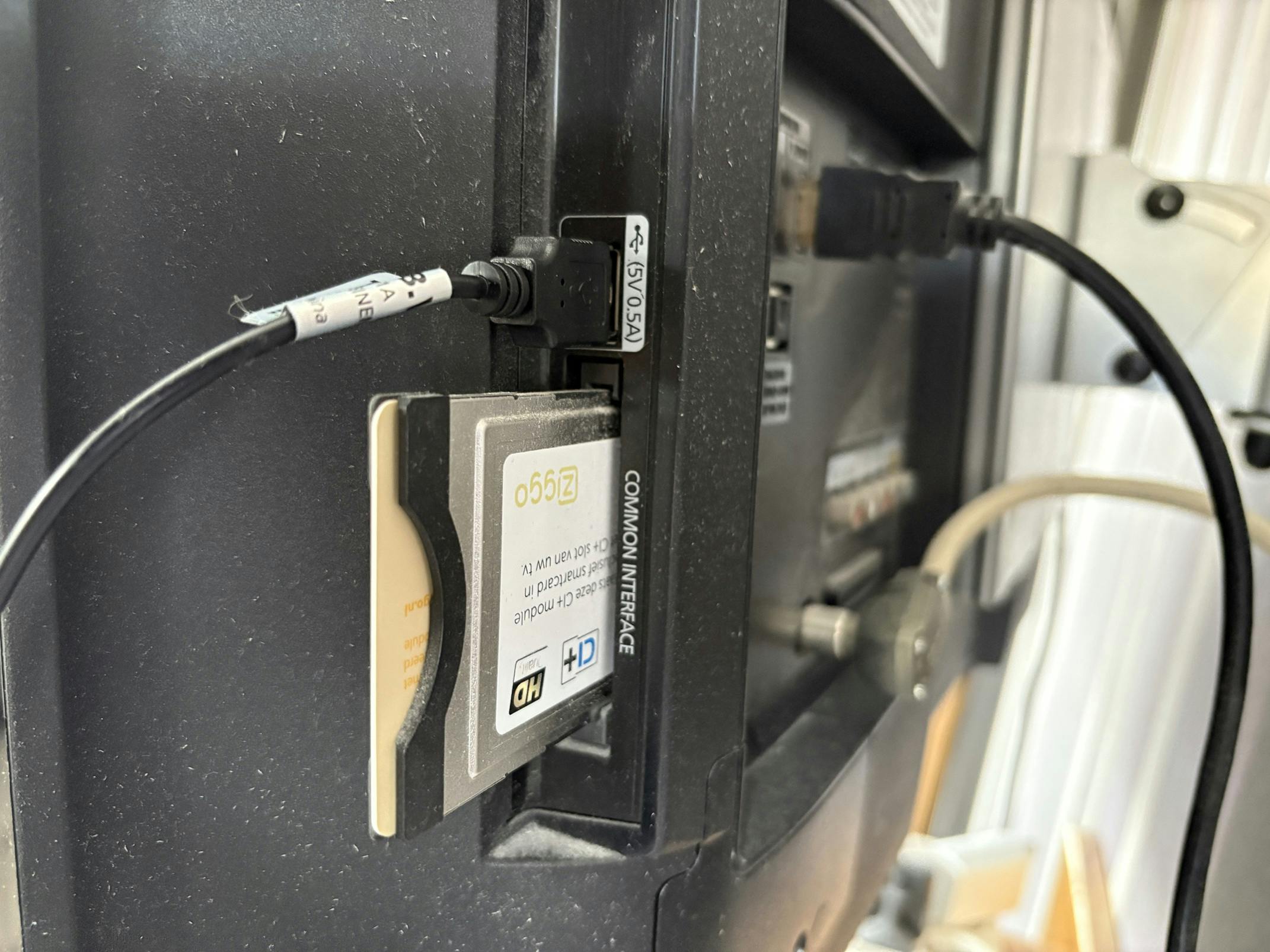

Zowel oude als nieuwe televisies hebben aan de zijkant meestal een usb-poort.

Externe harde schijf of ssd

Heb je een fotoback-up op een externe harde schijf of ssd staan? Dan sluit je dit externe apparaat rechtstreeks op je televisie aan. Gebruik hiervoor een vrije usb-poort. Het weergeven van je eigen beeldmateriaal werkt bijna hetzelfde als bij je telefoon. Wel is er een aantal aandachtspunten.

Zo vereisen grote externe schijven (3,5 inch) netstroom. Zoek voor zo’n opslagapparaat een plekje dichtbij een stopcontact. Kleine externe schijven (2,5 inch) en ssd’s ontvangen doorgaans via usb voeding van de televisie. Daarnaast moet de televisie compatibel zijn met het bestandssysteem van de externe opslagdrager. De meeste televisies openen moeiteloos schijven met de gangbare formaten NTFS en FAT32. Bij gebruik van een ander bestandssysteem moet je de usb-opslagdrager vermoedelijk eerst naar een andere indeling formatteren.

Tv als computerscherm

Veel mensen bewaren hun persoonlijke foto- en videoverzameling op hun laptop. Dat is handig, want je kunt deze schootcomputer dan rechtstreeks met je televisie verbinden. Controleer eerst wel even of de zijkant van het apparaat een HDMI-uitgang heeft. Zo ja, dan sluit je de apparaten met een HDMI-kabel op elkaar aan. Je kunt de laptop bijvoorbeeld op een bijzettafel of kruk vlakbij de televisie neerzetten. Selecteer in de bronlijst van jouw televisie het juiste ingangssignaal.

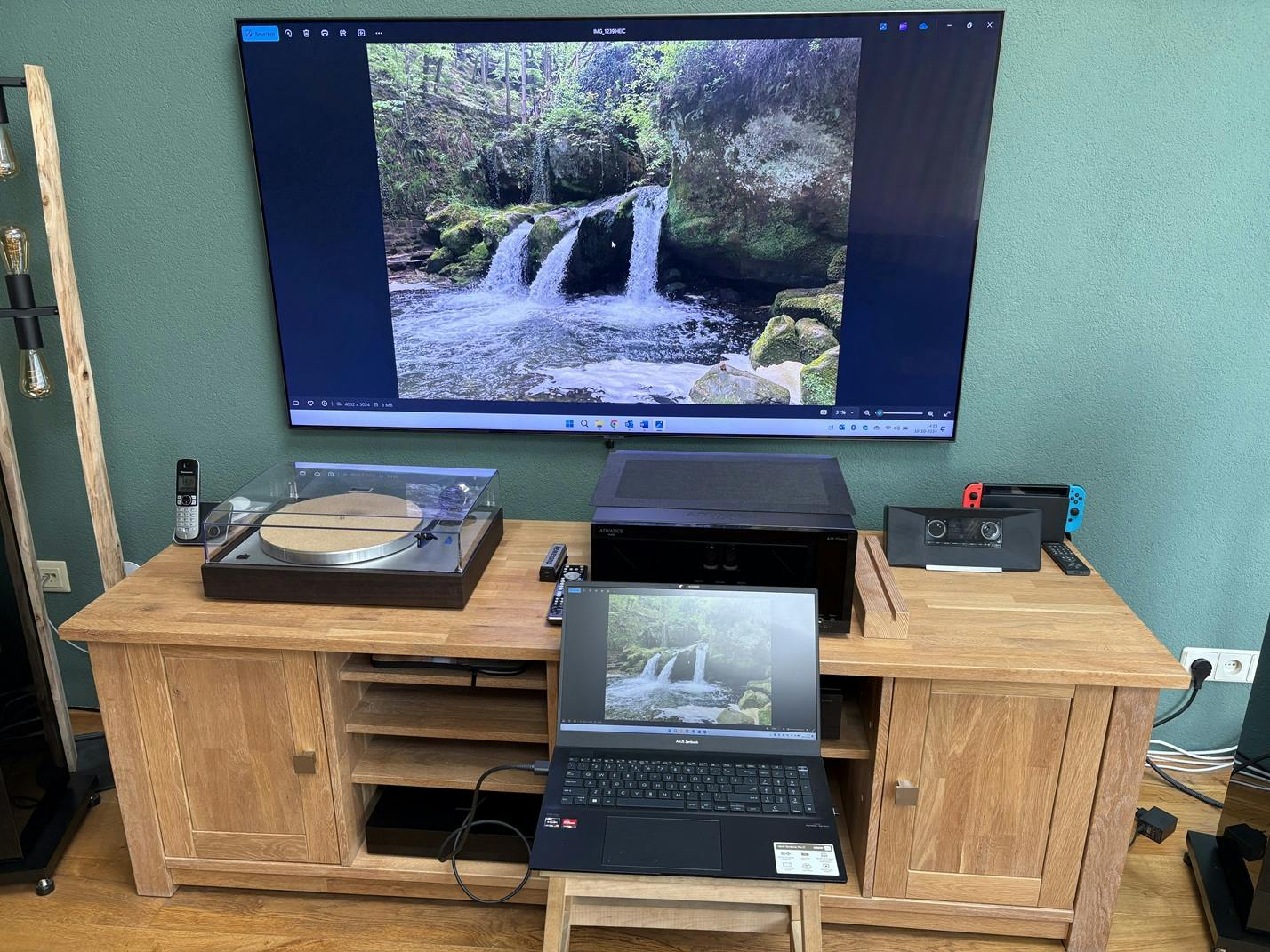

Wegens de beperkte lengte van een HDMI-kabel plaats je de laptop vlakbij de televisie.

Je bepaalt zelf hoe de televisie en het computerscherm zich gedragen. Klik bijvoorbeeld in Windows 11 met de rechtermuisknop ergens op het bureaublad en kies Beeldscherminstellingen. Bovenaan kun je tussen verschillende opties kiezen. Met de functie Deze beeldschermen dupliceren verschijnt er op de computer en televisie hetzelfde beeld. Je kunt de foto’s en video’s ook alleen op de televisie weergeven. Kies dan Alleen weergeven op 2. Heb je iets veranderd? Bevestig dan met Wijzigingen behouden.

Voor de bediening ben je aangewezen op het touchpad en toetsenbord van jouw laptop. Dat is nogal onhandig wanneer de computer in de buurt van de televisie staat opgesteld. Sluit daarom bij voorkeur een draadloze computermuis op de laptop aan, zodat je vanaf de bank door je fotocollectie kunt bladeren.

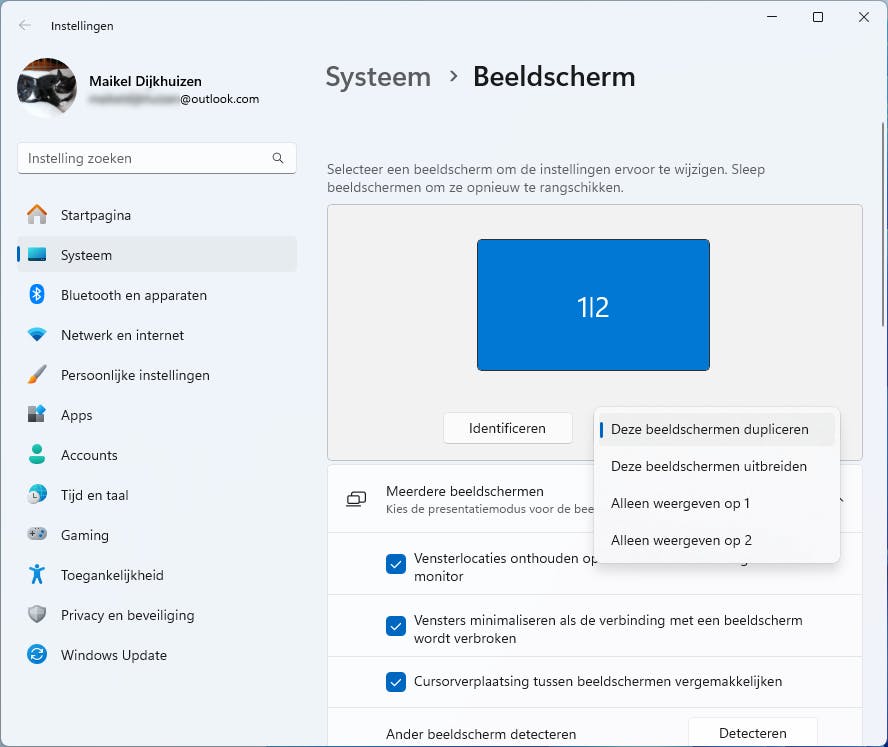

Wil je het beeld dupliceren of zet je de laptop op zwart?

Fotocollectie op NAS

Een NAS is een perfect apparaat om al jouw dierbare foto’s en video’s op te verzamelen. Met de juiste (RAID-)instellingen zijn de gegevens tenslotte beschermd tegen schijfuitval. Bovendien kun je de bestanden op elke smartphone, tablet en computer openen. Maar hoe maak je de inhoud van een NAS op jouw televisie beschikbaar? Dat kan op verschillende manieren. Aangezien Synology marktleider is in Nederland, bespreken we de mogelijkheden van dit Taiwanese merk.

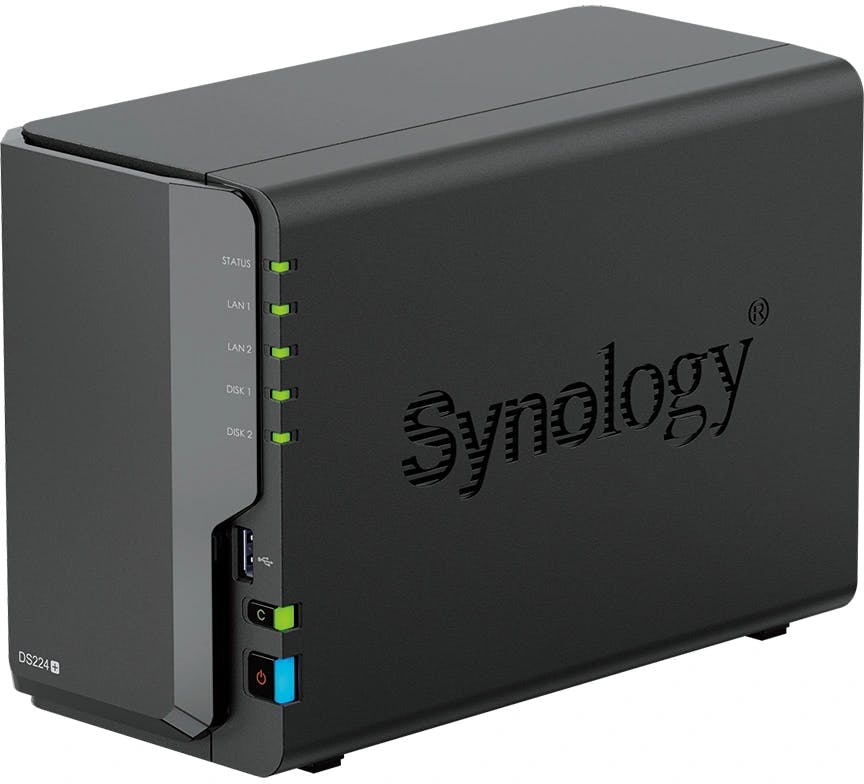

Een NAS is een apart opslagapparaat binnen jouw thuisnetwerk, zoals de breed verkrijgbare Synology DiskStation DS224+.

Synology Photos

Synology Photos is een ideale app om je persoonlijke mediacollectie te beheren. Staat deze toepassing nog niet op je NAS, dan kun je die vanuit het Package Center installeren. Je opent Synology Photos in een nieuw browsertabblad. Voeg vervolgens beeldmateriaal toe. Gebruik je de browser Chrome, dan kun je dit tabblad naar een geschikte televisie casten. Volg hiervoor de eerdere instructies in de paragraaf Casten via Chrome-browser.

Als je computer is uitgeschakeld, cast je evengoed vanaf jouw NAS eigen beeldmateriaal naar de televisie. Installeer hiervoor Synology Photos op je iPhone of Android-toestel. Je tikt bij een willekeurige foto bovenaan op het castpictogram en kiest een geschikte televisie (of mediaspeler) om naar te casten.

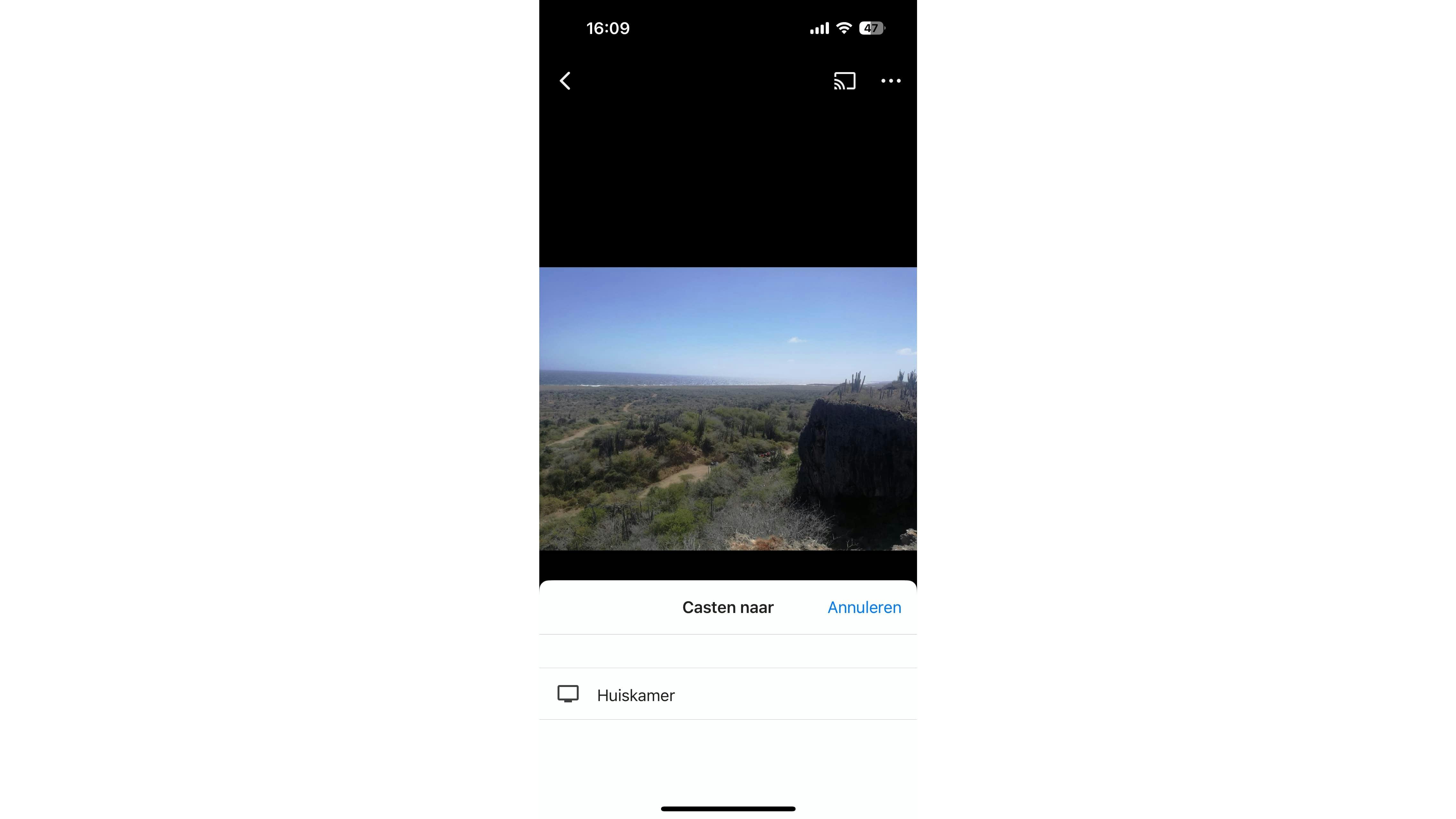

De mobiele app van Synology Photos heeft bovenaan een castknop.

Mediaserver inrichten

Wil je eigen mediabestanden zonder tussenkomst van een computer of smartphone bij een NAS ophalen? Dat kan ook, want de meeste smart-tv’s kunnen namelijk rechtstreeks met een mediaserver communiceren. Zo’n server stelt jouw foto’s en filmpjes beschikbaar aan overige apparaten in het netwerk. Dat werkt over het algemeen via het universele DLNA-protocol.

Als je een NAS van Synology bezit, installeer je in het Package Center de app Mediaserver. Na de installatie voegt deze toepassing drie extra mappen toe, namelijk music, photo en video. Alle bestanden die je in deze mappen plaatst, stelt de NAS automatisch beschikbaar aan andere afspeelapparaten in het netwerk. Open het hulpprogramma File Station om deze mappen met eigen beeldmateriaal te vullen. Je kunt de kiekjes en video’s nu eenvoudig bekijken. Kies in de bronlijst van de smart-tv jouw NAS en blader naar de map met mediabestanden.

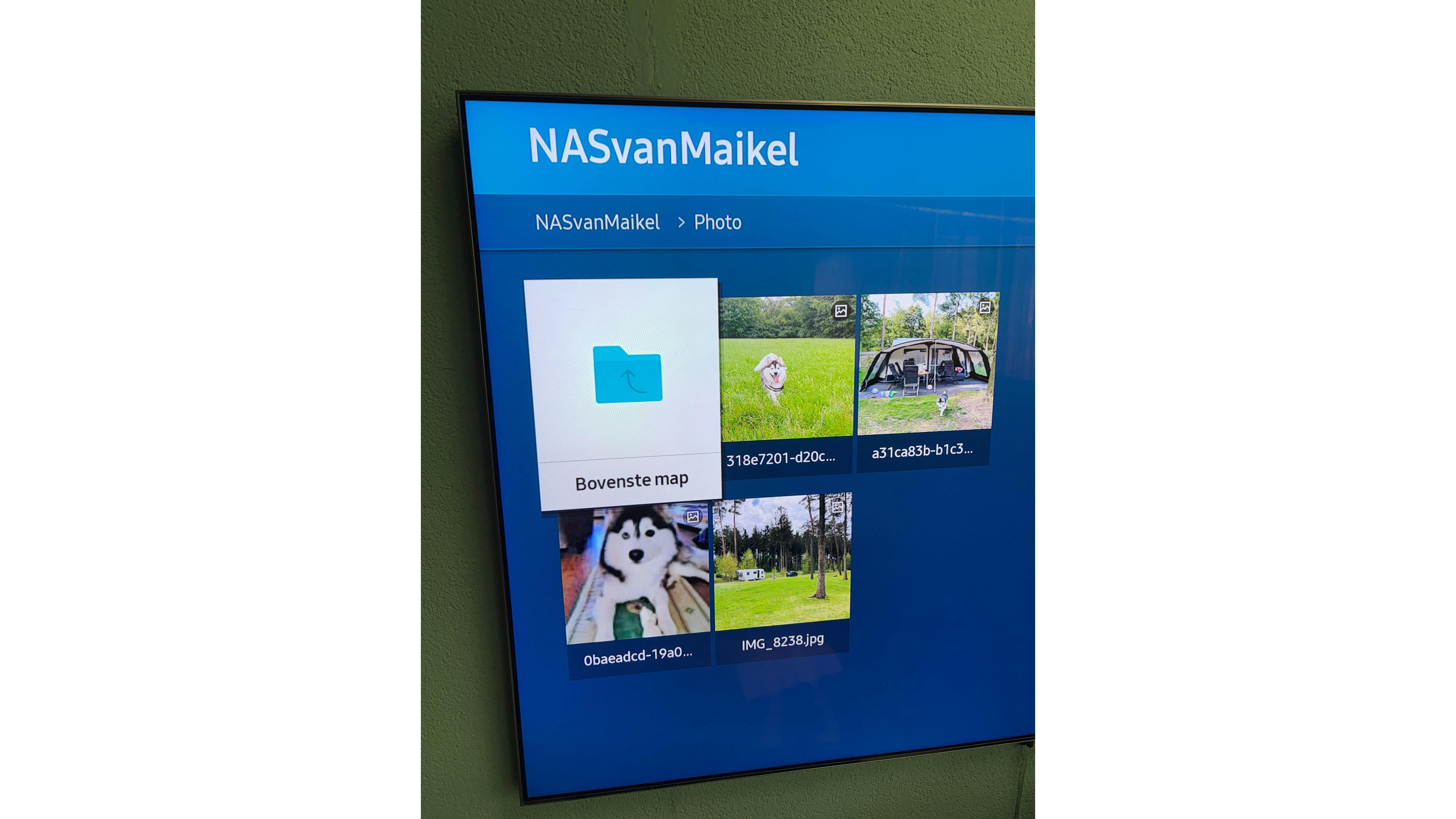

De meeste smart-tv’s maken zonder tussenkomst verbinding met een mediaserver.

Tot slot

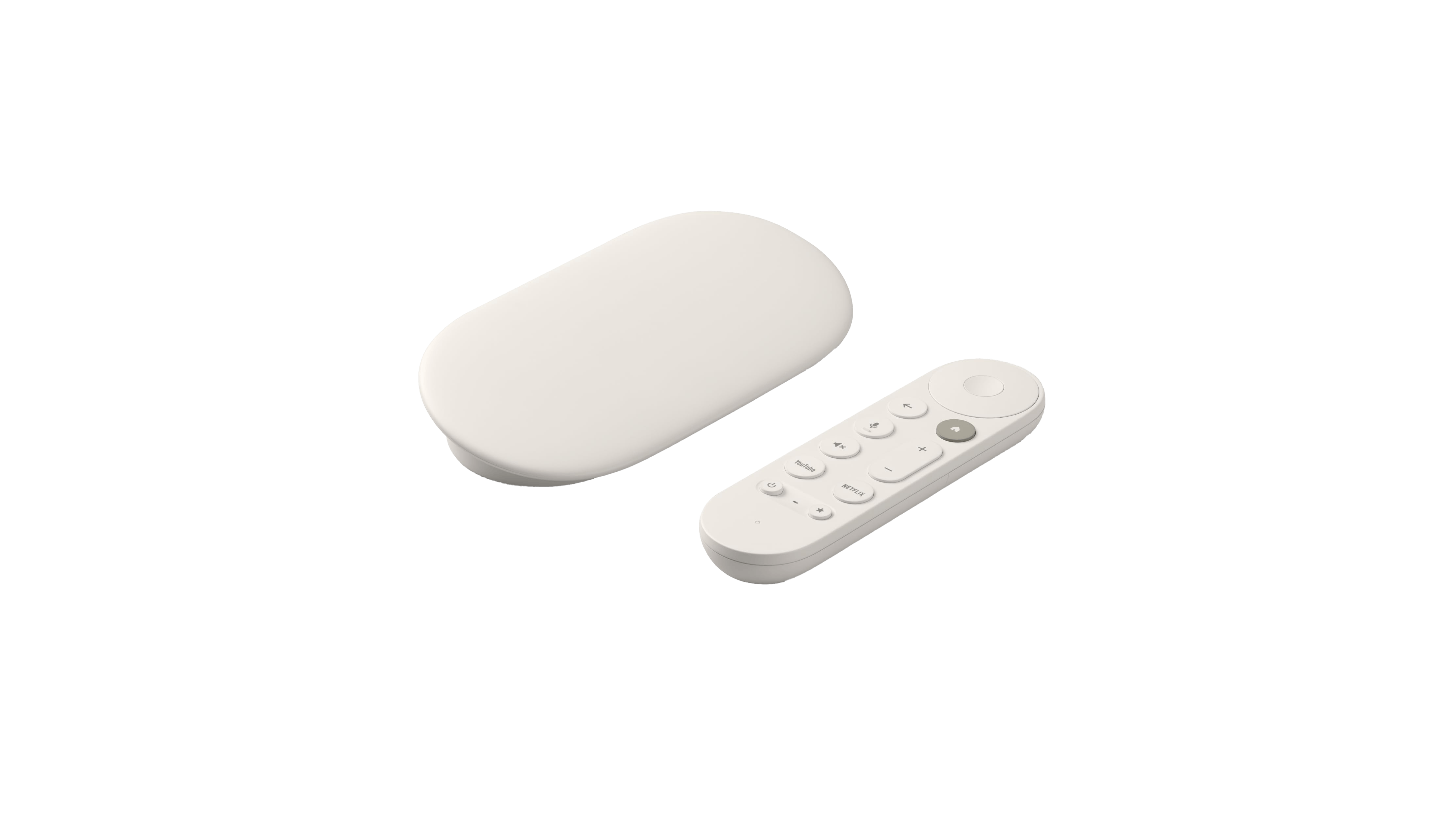

Er zijn nog meer mogelijkheden om jouw waardevolle beeldmateriaal op een levensgroot scherm te bekijken. Zo kun je bijvoorbeeld op een pc een eigen mediaserver inrichten of een smartphone via een HDMI-verloopkabel aansluiten. In deze workshop kozen we voor de makkelijkste methoden. Veel kijkplezier!
