Met de Raspberry Pi ontwikkel je zelf eenvoudig toepassingen voor het Internet of Things. Wat heb je daarvoor nodig en hoe gaat dat? Een basiscursis IoT met Raspberry Pi.

Lees ook:Beter bier brouwen met de Raspberry Pi

Wat heb je nodig voor een IoT-toepassing met de Pi? Allereerst een Raspberry Pi zelf. Het model maakt niet zoveel uit, omdat IoT-toepassingen doorgaans geen zware systeemeisen hebben. Maar de Raspberry Pi 3 is in veel gevallen het interessantst, omdat die wifi en bluetooth heeft ingebouwd, zodat je daar al geen extra adapters voor nodig hebt. Een toetsenbord en scherm heb je hoogstens tijdens de installatie nodig; daarna voert de Pi zijn taak uit zonder rechtstreekse gebruikersinteractie.

Afhankelijk van je toepassing heb je daarnaast sensoren nodig. Die zijn er in alle soorten: temperatuursensoren, vochtsensoren, lichtsensoren, aanwezigheidsdetectoren, enzovoort. Meestal sluit je een sensor samen met een weerstand aan.

Breadboard

Een voorlopige opstelling doe je doorgaans met een breadboardje, die je in bovenstaande afbeelding zien. Dit is een bordje met gaatjes waarin je eenvoudig de benodigde elektronische componenten zoals de sensoren en weerstanden prikt. Verbindingen maak je met jumperdraden, die eveneens in de gaatjes passen en ook in de gpio-pinnen van je Raspberry Pi. Zo verbind je de Raspberry Pi met de componenten op je breadboardje en laat je het computertje de sensoren uitlezen.

Voor een definitieve opstelling werk je vaak met een eigen printplaatje (pcb), waarop je de componenten soldeert. Bij een breadboardje met jumperdraden komen de componenten immers wel eens los door schokken. Maar dat zou ons hier te ver voeren. In de praktijk kun je gerust ook een opstelling met breadboardje definitief gebruiken als de omstandigheden niet al te ruw zijn, maar wees je dan ervan bewust dat het minder betrouwbaar is.

De Pi gaat uiteraard in een kastje, en voor buitentoepassingen plaats je het best je volledige opstelling inclusief breadboardje in een waterdichte behuizing. Gebruik je geen wifi voor het netwerk, dan moet je ook een netwerkkabel aansluiten. En de voeding krijgt de Pi van een voedingsadapter.

Besturingssysteem op Raspberry Pi zetten

Naast de hardware heb je natuurlijk ook nog software nodig. Het fundament aan de softwarekant vormt het besturingssysteem, dat onder andere de communicatie tussen je IoT-toepassingen en de hardware van je Raspberry Pi mogelijk maakt.

Het standaard besturingssysteem voor de Raspberry Pi is Raspbian. Dit is een speciaal voor de Pi aangepaste versie van de Linux-distributie Debian. Raspbian geeft je de meeste flexibiliteit. Je kunt hier allerlei software op installeren (je hebt de keuze uit tienduizenden pakketten), je kunt het als server of desktop inzetten en uiteraard kun je ook IoT-toepassingen op Raspbian ontwikkelen, bijvoorbeeld met myDevices Cayenne of Node-RED.

Dan zijn er nog besturingssystemen voor de Raspberry Pi die speciaal voor het Internet of Things zijn gebouwd. De bekendste voorbeelden hebben ondersteuning door bedrijven: Ubuntu Core door Canonical en Windows 10 IoT Core door Microsoft. Zij zijn vooral ontworpen voor bedrijven die hun eigen IoT-producten willen ontwikkelen, maar ook voor hobbyisten zijn deze besturingssystemen interessant.

Welk besturingssysteem je ook kiest, de eerste stap van de installatie verloopt altijd hetzelfde: je downloadt een image-bestand van het besturingssysteem. Let er op dat je een image voor (de juiste versie van) de Raspberry Pi kiest.

Installeren

Steek daarna een micro-sd-kaart in de kaartlezer van je computer. Als je de micro-sd-kaart ooit al gebruikt hebt, kun je die het beste eerst formatteren. Doe dat met het programma SD Formatter, dat je op de website van de SD Association downloadt. Installeer SD Formatter en start het programma, selecteer de schijfletter van je micro-sd-kaart en klik op Format.

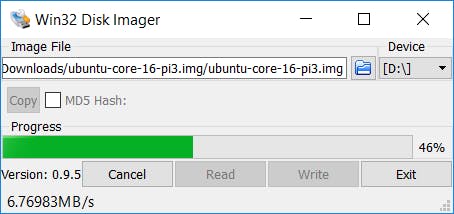

Start daarna het programma Win32DiskImager. Kies de schijfletter van je micro-sd-kaart, selecteer het img-bestand van het gekozen besturingssysteem en klik op Write om het besturingssysteem naar je kaartje te schrijven.

Let op: zowel SD Formatter als Win32DiskImager wissen de bestaande inhoud van het micro-sd-kaartje! Gebruik dus alleen een kaartje waar geen data meer op staan die je nodig hebt, en controleer dubbel of je de juiste schijfletter kiest voordat je op Write klikt.

©PXimport

Steek daarna de micro-sd-kaart met het besturingssysteem in je Pi, sluit eventueel een toetsenbord en muis aan via usb en een beeldscherm via hdmi. Indien gewenst sluit je ook een ethernetkabel aan. Ten slotte verbind je de voedingskabel met de Pi, waarna de Pi je besturingssysteem start. Wat volgt hangt af van het besturingssysteem dat op je micro-sd-kaartje staat.

Bij de eerste start is er soms nog wat configuratie nodig, waarvoor je toetsenbord en beeldscherm van pas komen, bijvoorbeeld als je het ip-adres van je Pi niet kent. Maar daarna zijn toetsenbord en beeldscherm niet meer nodig, omdat je IoT-toepassing zijn communicatie toch via internet doet en vaak een webinterface heeft.

In plaats van rechtstreeks het gewenste besturingssysteem te downloaden, kun je er ook voor kiezen om het image van NOOBS (New Out Of the Box Software) te downloaden. Dit installatieprogramma geeft je de mogelijkheid om allerlei besturingssystemen vanuit een grafisch menu te installeren, onder andere Raspbian en Windows 10 IoT Core. Dat kan interessant zijn als je vaak een nieuw besturingssysteem op je Pi wilt installeren, maar wij verkiezen toch de systematische aanpak.

Binnenkort leggen we uit wat je vervolgens allemaal met je Raspberry Pi kunt doen op IoT-gebied.
