Lager energieverbruik laptops door ATX12VO-standaard
Het klimaat is ‘hot’, in meer dan één betekenis, en dus doen veel bedrijven er alles aan om duurzamere producten te ontwikkelen. Zo ook Intel, met de nieuwe ATX12VO-standaard. Die moet er volgens de producent namelijk vooral voor zorgen dat het energieverbruik van laptops omlaag gaat.
Wat is ATX12VO?
ATX12VO staat voor Advanced Technology eXtended 12 Volts Only en wordt sinds 2019 door Intel ontwikkeld als een efficiënter en zuiniger alternatief voor de ATX-standaard voor moederborden en voedingen, die meer dan een 25 jaar geleden het levenslicht zag.
De richtlijnen voor energieverbruik worden steeds strenger. Dat is zo in Japan, in Europa maar ook in de VS. Daar zijn de energievereisten voor allerlei apparaten, waaronder ook desktop-pc’s, in juli 2021 stevig opgeschroefd.
Ook Intel heeft begrepen dat er minder energieverbruik nodig is en is al sinds 2019 bezig met de ontwikkeling van een nieuwe versie van de ATX-standaard: ATX12VO. De fabrikant denkt hiermee een einde te kunnen maken aan een potentieel kluwen van merkgebonden oplossingen en hoopt met hun onlangs geïntroduceerde twaalfde generatie Alder Lake-cpu’s een boost te kunnen geven aan deze standaard. Wat houdt die nu precies in?
Standaardisering
Het belangrijkste verschil met de ATX12V-voedingen zoals die nu nog altijd volop worden gebruikt, is dat de voeding het moederbord alleen nog maar van 12 volt voorziet. De nieuwe voeding bevat namelijk maar één transformator die de netspanning omzet naar 12 volt, en heeft dus geen 5- en 3,3volt-rails meer. Wil een fabrikant deze spanningen alsnog aanbieden, dan moet die de nodige omvormers hiervoor zelf op het moederbord plaatsen. Dat blijkt inderdaad efficiënter, aangezien deze omvormers heel nauwkeurig afgestemd kunnen worden op de behoeftes waarin de moederbordfabrikant wil voorzien. Omvormers op het moederbord zijn trouwens geen nieuwigheid: je vindt ze bijvoorbeeld ook al op ATX-moederborden voor het RAM-geheugen (tot 1,5 volt).
Connectoren

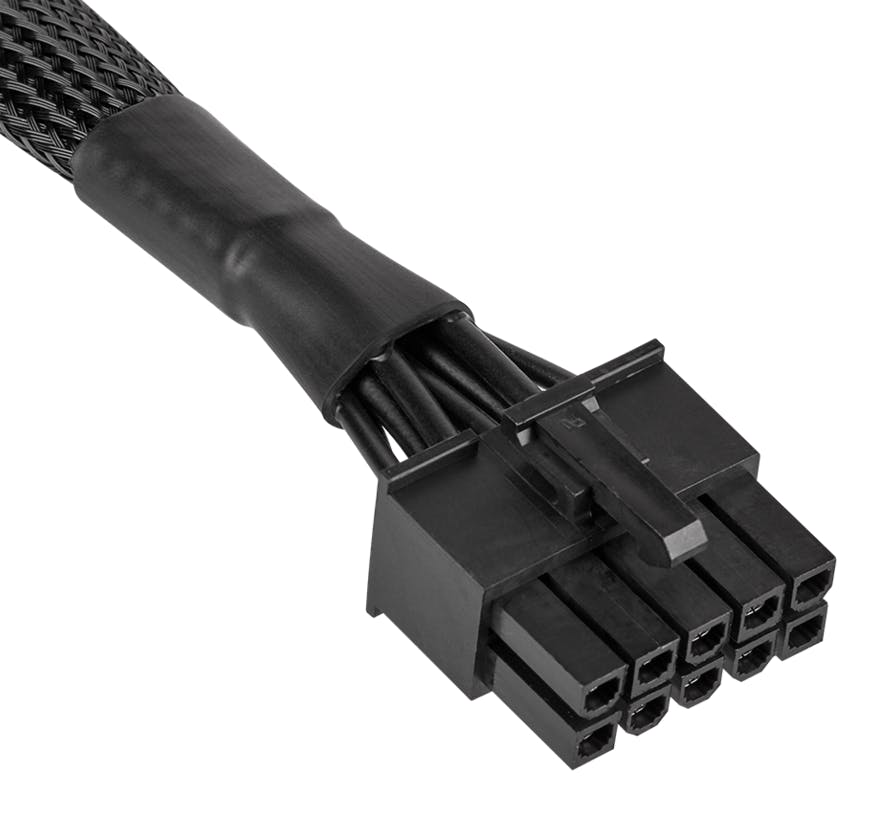

Deze ingreep zet zich uiteraard door in het fysieke ontwerp. Zo werd de typische 24pins-connector van een klassieke ATX-voeding vervangen door een hoofdconnector met 10 pinnen, waarbij de contacten nog steeds zo zijn gemaakt dat je de stekker niet per ongeluk verkeerdom kunt aansluiten. Drie van de vijf aderparen van deze connector – één meer dan bij ATX v2.x – leveren elk tot 8 ampère, wat dus in totaal zo’n 288 watt aan vermogen opbrengt (3 × 8 ampère × 12 volt). Deze connector bevat tevens een 12VSB-lijn (stand-by) die stroom kan blijven geven als de pc is uitgeschakeld, zodat functies als Wake-on-LAN of bepaalde stand-bymodi mogelijk blijven.
Naast deze 10pins-connector tref je bij een ATX12VO-voeding ook een 6pins-connector aan die tot 288 watt kan leveren, de zogeheten EBC (Extra Board Connector). Die kan van pas komen bij moederborden die over meerdere zogeheten PEG-slots (PCI Express Graphics) beschikken.
Zoals gezegd moeten omvormers op het moederbord instaan voor het leveren van andere spanningen, zoals 5 volt. De connectoren van zo’n omvormer bevatten vier of zes pinnen, wat voldoende moet zijn voor bijvoorbeeld twee of vier SATA-schijven. De traditionele Molex-connectoren kun je dus alleen op de voeding zelf aansluiten voor 12volt-randapparatuur, zoals ventilatoren of een waterpomp.
Helaas zijn er op het moment van schrijven nog nauwelijks ATXV12O-moederborden te verkrijgen sinds het eerste consumentenmoederbord zo’n half jaar geleden werd uitgebracht (ASRock Z490 Phantom Gaming 4SR).
©PXimport
Voor- en nadelen
Uit enkele gepubliceerde praktijktests blijkt het nieuwe concept vooral bij lage belasting (idle) energiebesparend te werken. Dat heeft onder meer te maken met het elimineren van de minder efficiënte conversies voor de 5- en 3,3volt-rails. Helaas blijkt de energiebesparing een heel stuk minder bij een volledige belasting en dat zet sommigen toch aan het twijfelen.

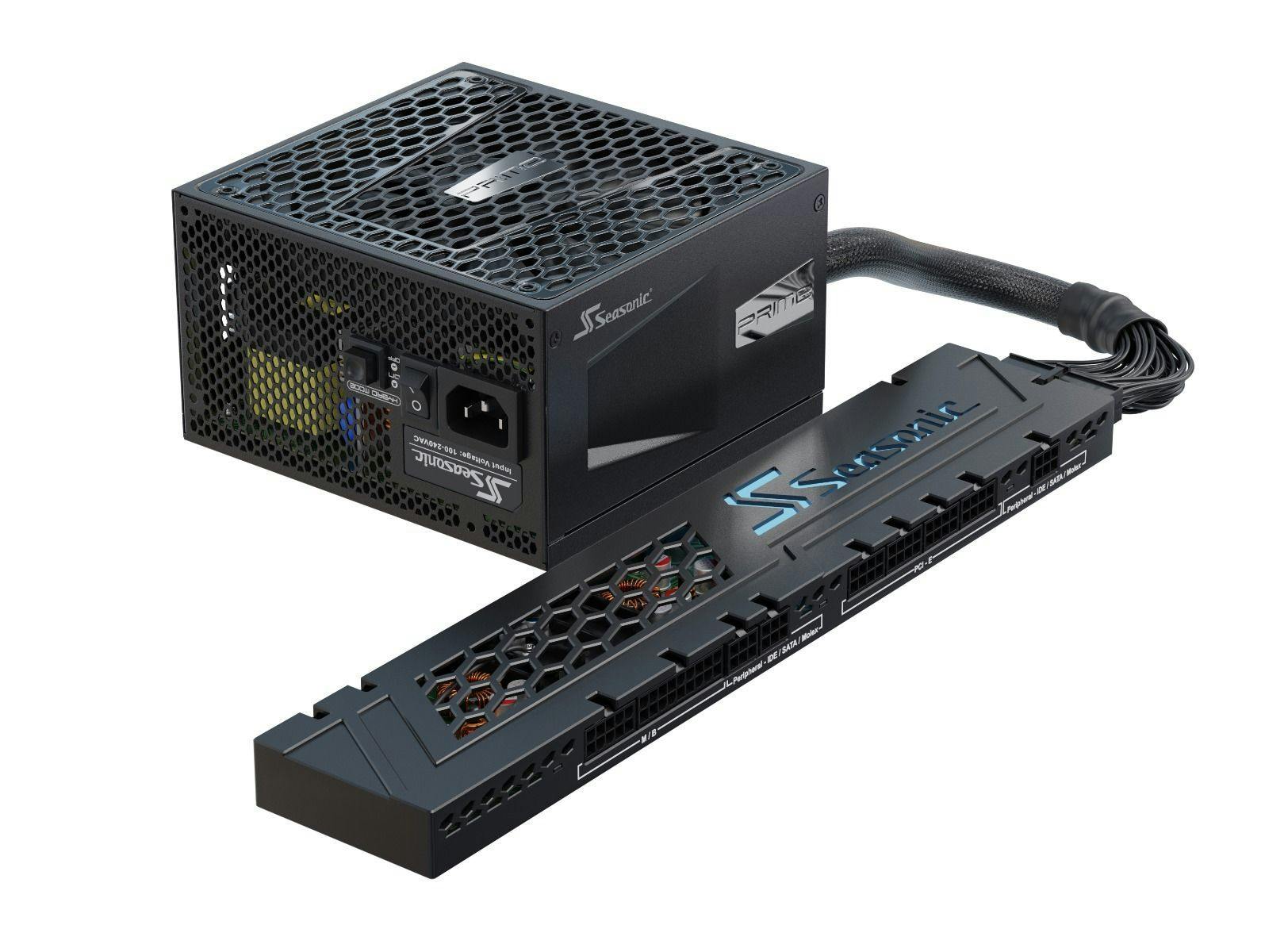

De nieuwe standaard breekt bovendien met de jarenlange traditie van erg geleidelijke aanpassingen aan de ATX-specificatie. ATX12VO vereist namelijk niet alleen een nieuw type voedingseenheid, maar ook een aangepast, complexer en (dus) duurder moederbord. Veel (OEM-)systeembouwers blijven er dan ook van overtuigd dat ze een vergelijkbare energiebesparing kunnen krijgen met meer traditionele maar wel zeer efficiënte ATX v2.x-voedingseenheden, zoals Titanium-gecertificeerde 80 Plus-voedingen. Of wat te denken van alternatieven als de Seasonic Connect-voeding (zo’n 150 euro voor een 750watt-model). Ook deze oplossing haalt de 3,3V- en 5V-rails weg van de voedingseenheid en verplaatst het naar een smalle, externe module naast het moederbord, wat niet alleen voor overzichtelijkere kabeltoestanden zorgt, maar tegelijkertijd ook de energie-efficiëntie verhoogt.
Inmiddels zijn er ook al ATX v2.x naar ATX12V0-adapters uitgebracht (bijvoorbeeld de ATX12VO Adapter Cable van Corsair voor zo’n 20 euro) die toelaten een traditionele ATX v2.x-voedingseenheid op een ATX12VO-moederbord te gebruiken. Zo’n adapter past passief de 12V-rails aan de 10pins-connector aan en boost de 5V-VSB-rail naar 12 V. Handig, maar helaas zorgt deze oplossing juist voor een minder efficiënt energieverbruik, wat dus haaks staat op de bedoelingen van de ATX12VO-standaard.
©PXimport
Toekomst
Op zich is de ATX12VO-standaard geen slechte zaak, omdat het uiteindelijk wel voor een lager energieverbruik en voor minder versnippering door allerlei merkgebonden oplossingen zorgt. Toch is het zeer de vraag of moederbord- en systeembouwers deze standaard gewillig en op korte termijn zullen overnemen. Blijkbaar heeft er zich zelfs al een informeel front van fabrikanten van voedingseenheden en moederborden tegen deze standaard gevormd. Want ook wie onlangs een dure voedingseenheid voor zijn (game-)pc heeft gekocht (niet zelden met garanties tot tien jaar), wil die ongetwijfeld kunnen hergebruiken wanneer hij over pakweg vier jaar een nieuw moederbord bestelt.
Het risico dat de (overigens niet-verplichte) ATX12VO-standaard hetzelfde lot ondergaat als de BTX-standaard uit 2004, die in overtollig werd vanwege goedkopere alternatieven, lijkt ons niet helemaal uitgesloten. Hoe dan ook, zelfs als ATX12VO een blijvertje wordt, zal die de huidige ATX-standaard waarschijnlijk nog een geruime tijd naast zich moeten dulden.
De ontwikkeling van ATX
1995
ATX-standaard komt uit (ter vervanging van de oude IBM AT), met een 20pins-hoofdkabel
2000
ATX12V 1.0 (neerwaarts compatibele superset van de originele ATX-specificatie, met 4pins-12volt-kabel en 6pins-aux-kabel)
2003
ATX v 2.2 (vier extra voedingspinnen voor meer vermogen)
ATX12V 1.3 (extra SATA-stroomkabel; 5V-rail optioneel)
ATX12V 2.0 (24pins-hoofdkabel)
2019
Ontwikkeling van de ATX12VO-specificatie door Intel
2020
ATX12V 2.53 (extra aanbevelingen voor energie-efficiëntie)
