Je game-ervaring hangt sterk af van hoe goed je hardware aansluit bij de vaak hoge eisen van moderne games. Maar zelfs met minder krachtige hardware kun je met de juiste instellingen vaak soepel gamen zonder storende elementen.

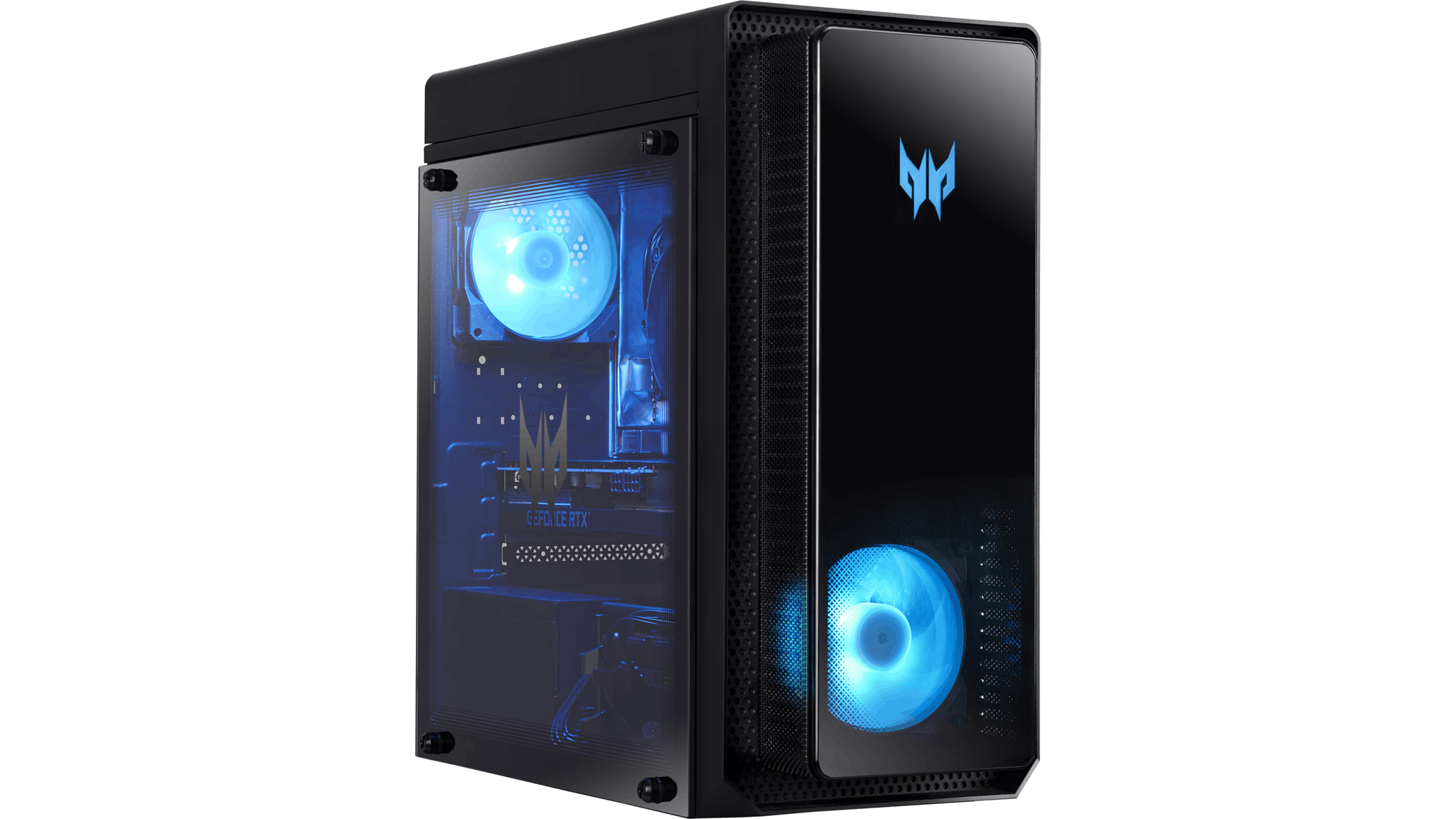

In het kader ‘Game-pc’ vind je specifieke tips voor het aanschaffen van hardwarecomponenten die ideaal zijn voor een krachtige game-pc. Dit lijkt ons nuttig, maar het is natuurlijk minder relevant als je niet bereid bent (flink) te investeren in nieuwe onderdelen. Met dit artikel richten we ons daarom hoofdzakelijk op de lezer die met een beperkt budget zijn bestaande systeem wil behouden en optimaliseren.

Je kunt namelijk op veel vlakken verbeteringen aanbrengen, vooral bij hardware (zoals cpu, gpu, monitor en opslagmedium), netwerk, besturingssysteem, drivers, processen en applicaties.

Voor je begint met optimaliseren, is het belangrijk inzicht te krijgen in de belangrijkste factoren voor ‘glitchvrij’ gamen, zodat je weet waar je aandacht aan moet besteden.

1 Factoren

Een van de belangrijkste factoren is een hoge framerate, doorgaans uitgedrukt in fps (frames per seconde). Dit is de snelheid waarmee de beelden worden getoond en hangt sterk af van je gpu en cpu. Bij eenvoudige games volstaat 30 fps vaak, maar grafisch intensieve games spelen merkbaar beter bij 60 fps. Voor intens competitief gamen is zelfs 144 of meer fps raadzaam. Het is belangrijk dat de fps daarbij stabiel blijft, aangezien schommelingen haperingen in het beeld kunnen veroorzaken.

Ook invoervertraging (input latency) is van belang, zeker bij competitieve games. Een lage vertraging tussen je acties, zoals muisklikken of toetsindrukken, en wat je ziet op het scherm is essentieel. Deze vertraging wordt beïnvloed door de gpu, cpu, monitor en bij online gamen ook door je internetverbinding. Ook netwerkvertraging (lag) wil je in dit geval zeker vermijden.

Daarnaast wil je het zogeheten ‘tearing’ voorkomen, waarbij het beeld lijkt te breken of te verschuiven. Dit probleem ontstaat door een gebrekkige synchronisatie tussen je gpu en monitor, doordat de gpu te weinig of net te veel frames levert.

In dit artikel geven we concrete tips en technieken om precies zulke storende factoren als te lage of inconsistente fps, te hoge invoer- of netwerkvertraging en tearing te vermijden.

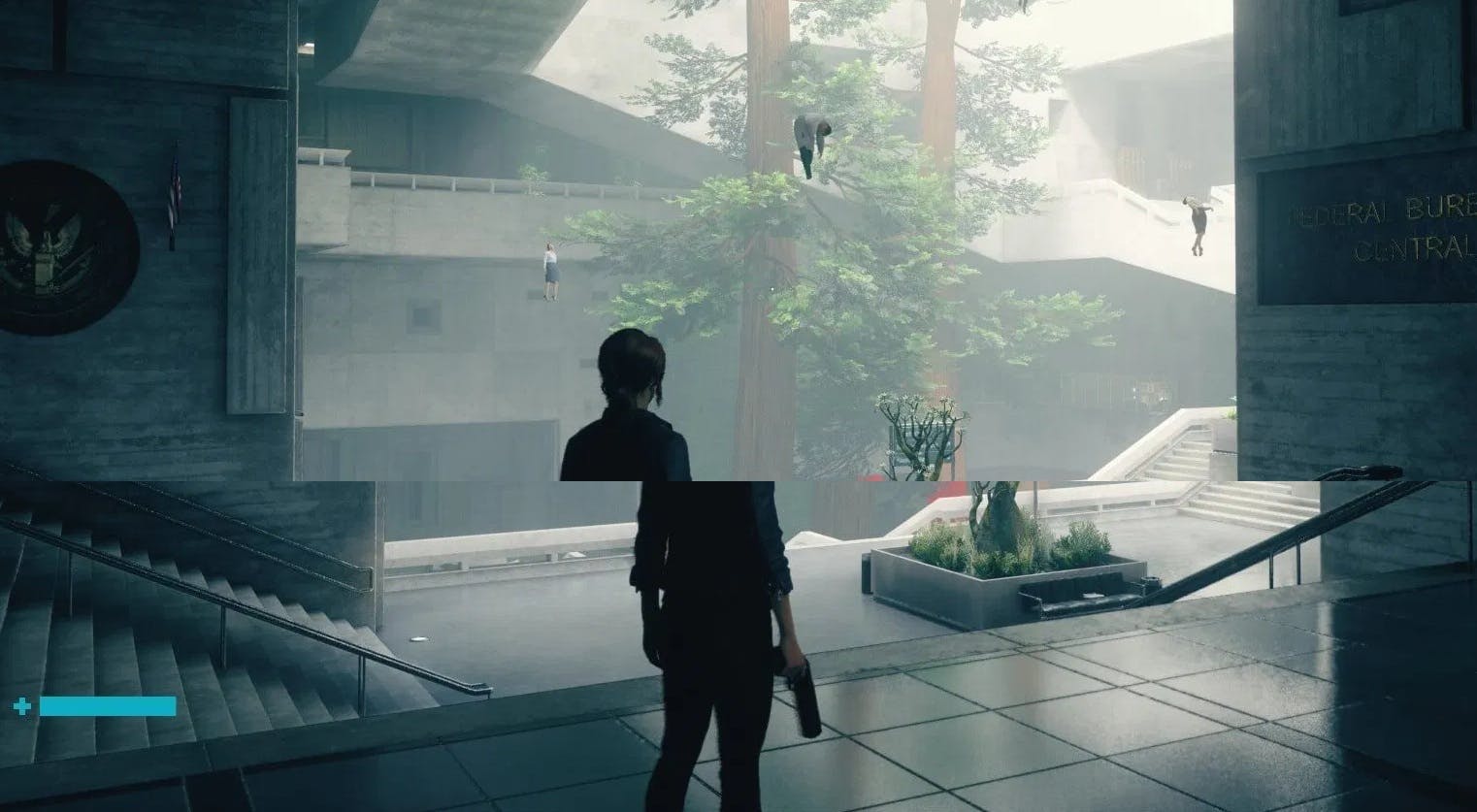

Bij tearing lijkt het beeld op te breken in meerdere delen, dat wil je natuurlijk voorkomen.

2 Benchmarking

Voor je met optimalisatietechnieken start, is het verstandig eerst te meten hoe goed je huidige configuratie presteert. Na upgrades of optimalisaties kun je dezelfde meting herhalen voor een duidelijke vergelijking.

Zo’n meting voer je uit met een benchmark. Een van de bekendste is 3DMark. Deze tool bevat verschillende tests om prestaties van je gpu, cpu en je systeem als geheel in een game-context te meten. Je kunt bijvoorbeeld Time Spy gebruiken om DirectX 12-prestaties van games te analyseren. Fire Strike focust op DirectX 11 (voor mid-range-systemen), terwijl Port Royal geschikt is voor raytracing-prestaties. Voor meer technische uitleg van deze benchmarks kun je de online gebruikersgids raadplegen.

Andere benchmarks zijn ook beschikbaar. Cinebench bijvoorbeeld meet via hoge kwaliteit 3D-afbeeldingen de prestaties van je cpu, inclusief afzonderlijke kernen. Voor grafische benchmarking en stresstests van je gpu kun je bijvoorbeeld Unigines Heaven of Superposition gebruiken.

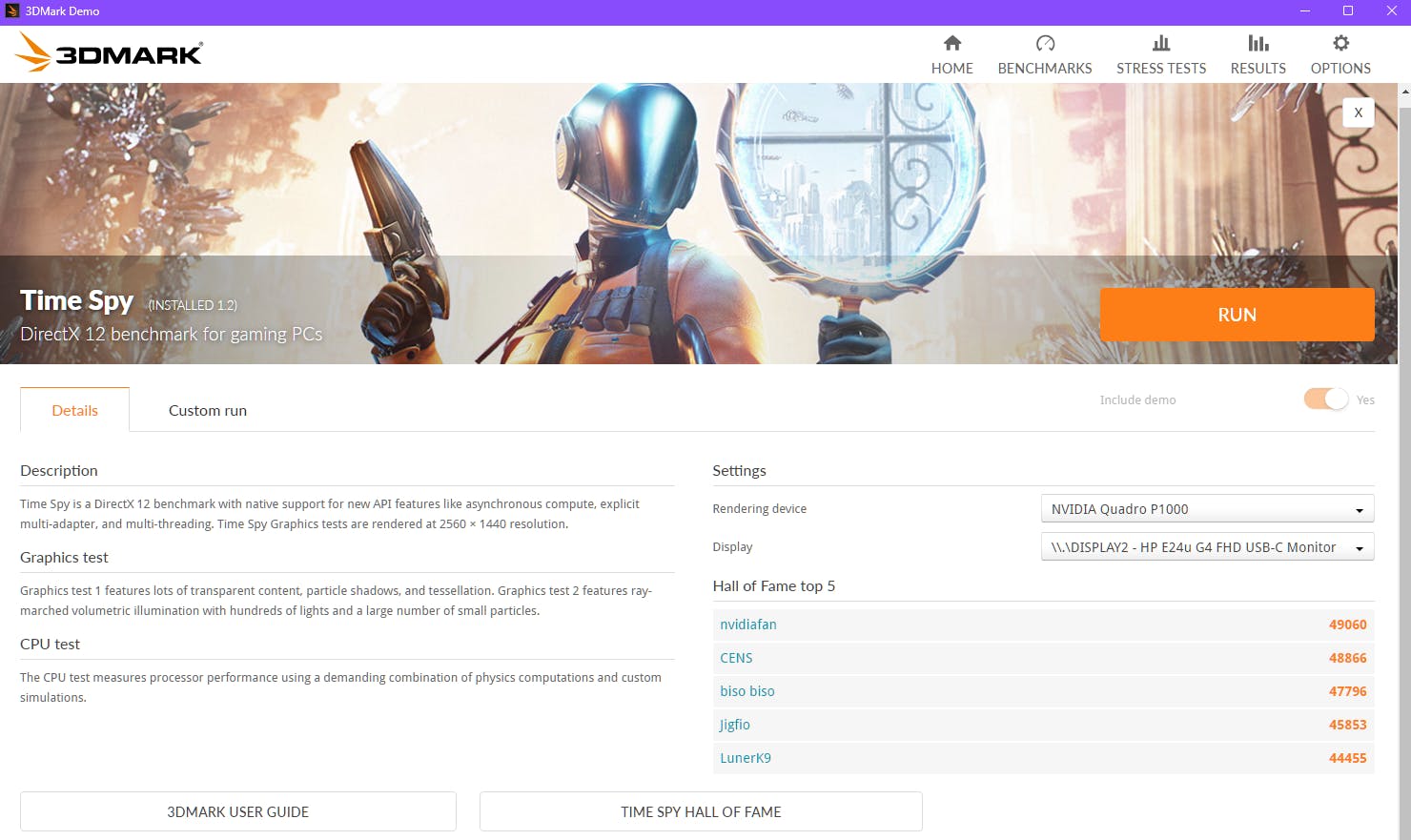

Time Spy van 3DMark meet de prestaties van de Microsoft API DX12.

3 Monitoring

Tijdens het gamen is het nuttig om de prestaties van verschillende onderdelen te meten. Een handig hulpmiddel hiervoor is RivaTuner Statistics Server (RTSS), dat bijvoorbeeld geïntegreerd is in MSI Afterburner. Deze tool is ideaal voor veilig en eenvoudig gpu-overklokken zonder veel technische kennis (zie paragraaf 5).

Installeer MSI Afterburner samen met de RivaTuner-software en start het programma. Klik op het tandwielpictogram en controleer of de juiste gpu is geselecteerd. Ga naar het tabblad Toezicht en vink de onderdelen aan die je wilt monitoren, zoals GPU temperatuur, GPU gebruik, GPU core klok, GPU ventilator snelheid, GPU temp/power/voltage limit, CPUtemperatuur/gebruik/klok (genummerde cpu-kernen hoef je niet te selecteren), CPUpower, Beeldverversings snelheid en Frame tijd. Zet bij elk item ook een vinkje bij Toon informatie op het scherm (OSD) en bevestig je keuzes.

Open vervolgens het instellingenvenster van RTSS via het pictogram in het Windows-systeemvak. Controleer of Show On-Screen Display is ingeschakeld en kies bij voorkeur Raster 3D als weergave. Optimaliseer en positioneer deze naar wens. Deze OSD werkt doorgaans goed in DirectX- en OpenGL-games. Overigens bevat Steam een fps-teller die je met behulp van Alt+Tab op je scherm kunt zetten.

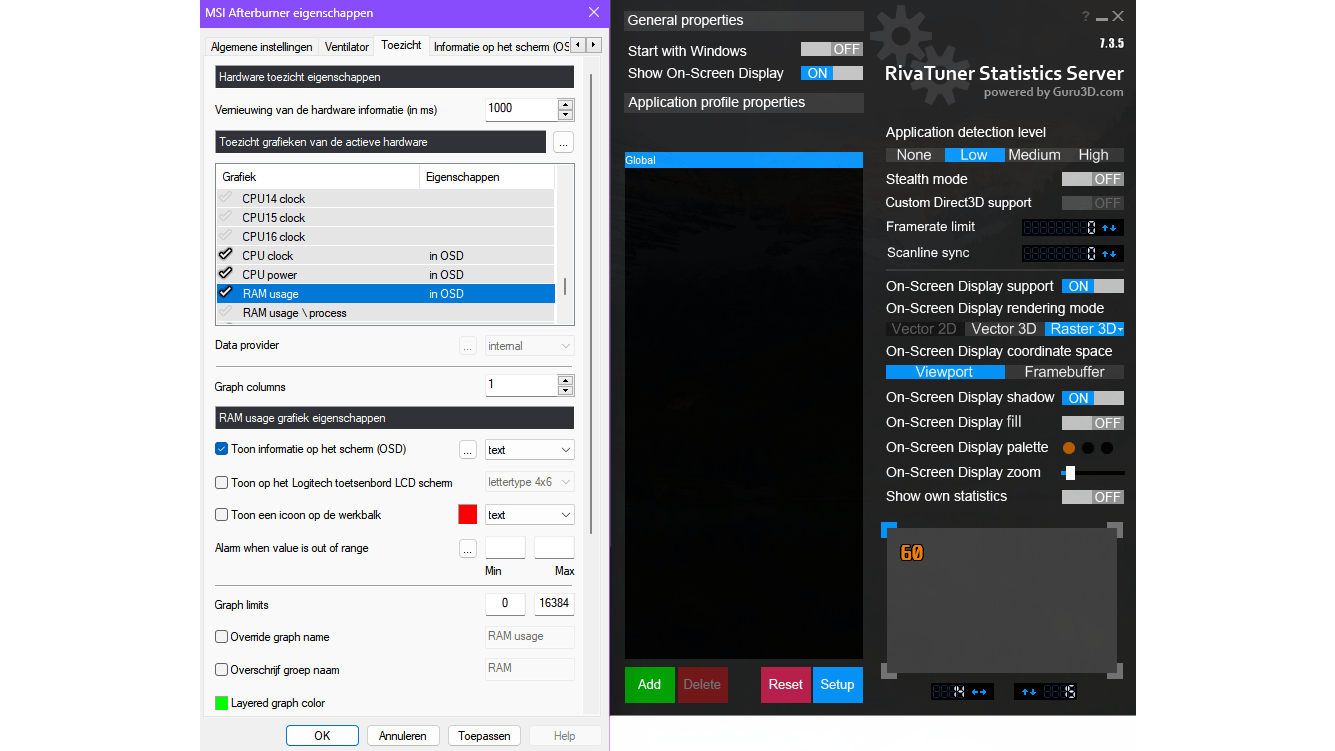

RivaTuner Server Statistics is hier gekoppeld aan de monitoringtool MSI Afterburner.

4 Hardware

Meten is weten, en die fase hebben we afgerond. Nu richten we ons volledig op diverse optimalisaties, opgesplitst in verschillende (en deels overlappende) categorieën. We beginnen met de hardware, met de gpu in de hoofdrol.

Houd je gpu-drivers regelmatig, bijvoorbeeld maandelijks, up-to-date. Gebruik hiervoor bij voorkeur de software van de fabrikant, zoals GeForce Experience of de Nvidia-app, of AMD Adrenalin Edition. Via het configuratiescherm van deze tools krijg je vaak extra opties voor betere gameprestaties, met invloed op zowel fps als beeldkwaliteit.

We nemen Nvidia als voorbeeld. Open NVIDIA Control Panel en ga naar 3D-instellingenbeheren. Overweeg bij Algemene instellingen de volgende instellingen voor het basisprofiel: Energiebeheermodus op Optimaal vermogen; Textuurfilteren – Kwaliteit op Prestatie; Thread Optimalisering op Aan; Grootte shadercache op Onbeperkt; en Weinigvertraging-modus op Aan of Ultra. Bevestig met Toepassen. Klik op Beginwaarden om terug te keren naar de standaardinstellingen.

Je kunt hier ook Verticale synchronisatie op Uit zetten, maar in principe horen de gpu-frames afgestemd te zijn op de verversingsfrequentie (refresh rate) van je monitor. Heb je last van tearing, zet deze instelling dan op Aan of kies een van de andere opties.

Controleer ook even de instellingen van je muis of controller via Instellingen / Bluetoothenapparaten. Kies hier Muis / Aanvullende muisinstellingen. Voor preciezere en consistentere muisaansturing kun je op het tabblad Opties voor de aanwijzer de optie Precisie van de aanwijzer verbeteren uitschakelen, waarmee je aanwijzerversnelling uitzet, wat de cursorbeweging voorspelbaarder maakt.

Vanuit het configuratiescherm kun je allerlei instellingen van je gpu aanpassen.

5 Hardware overklokken

Gevorderde gebruikers kunnen ook overwegen hun gpu te overklokken. Ga eerst na of er in het UEFI/BIOS van je systeem hiervoor geen zogeheten XMP’s (eXtreme Memory Profile) beschikbaar zijn gesteld door de geheugenfabrikant. Je herkent deze aan opties zoals XMP, Memory Profile of DOCP. Kies het gewenste profiel waarbij je geheugen op een hogere snelheid kan werken.

Bij de meeste games kun je voordeel halen uit een overgeklokte gpu. Hiervoor is MSI Afterburner zeer geschikt, omdat je hiermee veilig kunt werken. Je combineert dit bij voorkeur met MSI Kombustor (klik na installatie op het K-pictogram in MSI Afterburner), een stresstest-tool die de stabiliteit van jouw gpu na overklokken controleert via zware grafische workloads.

Begin met het verhogen van de Core Clock (MHz) - niet de Core-voltage - in stappen van ongeveer 20. Boven de 50 verhoog je bij voorkeur in stappen van 10. Bevestig telkens met Toepassen (ronde knop met vinkje). Lukt dit niet, zet dan (indien mogelijk) de schuifknoppen bij Power Limit (%) en Temp Limit (°C) tijdelijk op het maximum, en stel via de A-knop de Fan Speed (%) in op 75%. Bevestig je instellingen met Toepassen.

Laat tijdens de aanpassingen de stresstest in Kombustor draaien en houd de resultaten in de gaten, zoals de gpu-temperatuur (je kunt hier ook de OSD van RTSS oproepen). Als deze te hoog wordt of de stresstest crasht, verlaag de waarde dan met ongeveer tien procent.

Verhoog daarna de Memory Clock in stappen van maximaal 10. Blijf ook hier tien procent onder de waarde waarbij de stresstest onstabiel wordt. Klik vervolgens op Opslaan (diskette-pictogram) en selecteer profielknop 1. Tot slot klik je rechtsboven op de Windows-knop, zodat je systeem voortaan met deze profielwaarden opstart.

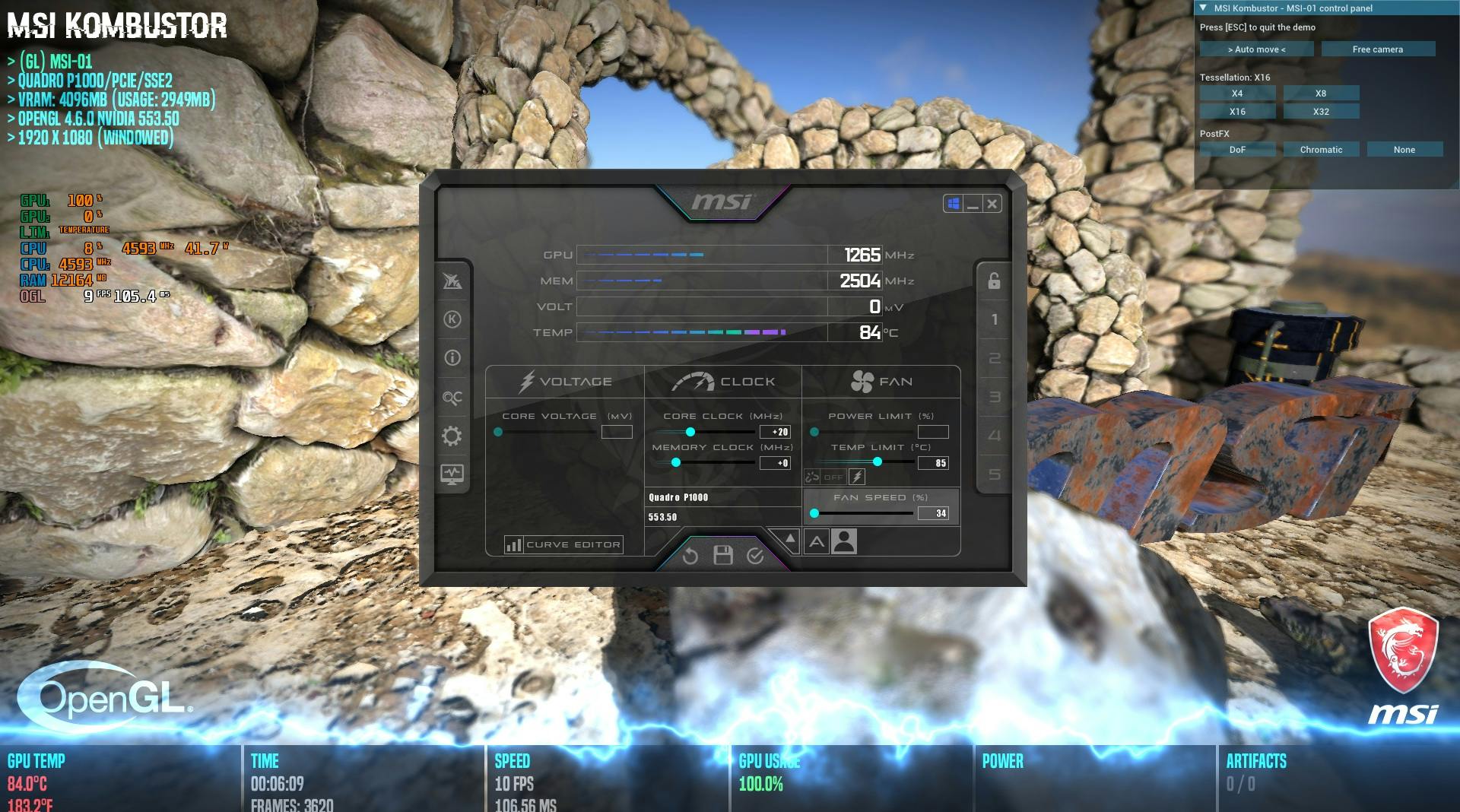

Overklokken met MSI Afterburner, met Kombustor als ‘waakhond’ (je ziet hier ook de RTSS-overlay).

6 Systeeminstellingen

Op het niveau van je besturingssysteem kun je enkele instellingen optimaliseren. We nemen Windows 11 als uitgangspunt. Ga naar Instellingen / Gaming. Open Gamemodus en schakel deze in. Hiermee verbeter je de prestaties tijdens het gamen door cpu- en gpu-bronnen prioriteit te geven (onder meer om framedrops te voorkomen), achtergrondprocessen te beperken en storende meldingen uit te schakelen.

Zorg er ook voor dat Windows-updates niet tijdens een gamesessie starten. Ga naar Instellingen / Windows Update, klik op Geavanceerde Updates en stel bij Gebruikstijdeninstellen de gewenste uren in via Handmatig.

Met de ingebouwde module Energiebeheer kun je het voorkeurschema instellen op Hogeprestaties. Voor snellere pc’s kun je zelfs de optie Topprestaties activeren door op de Opdrachtprompt dit commando uit te voeren:

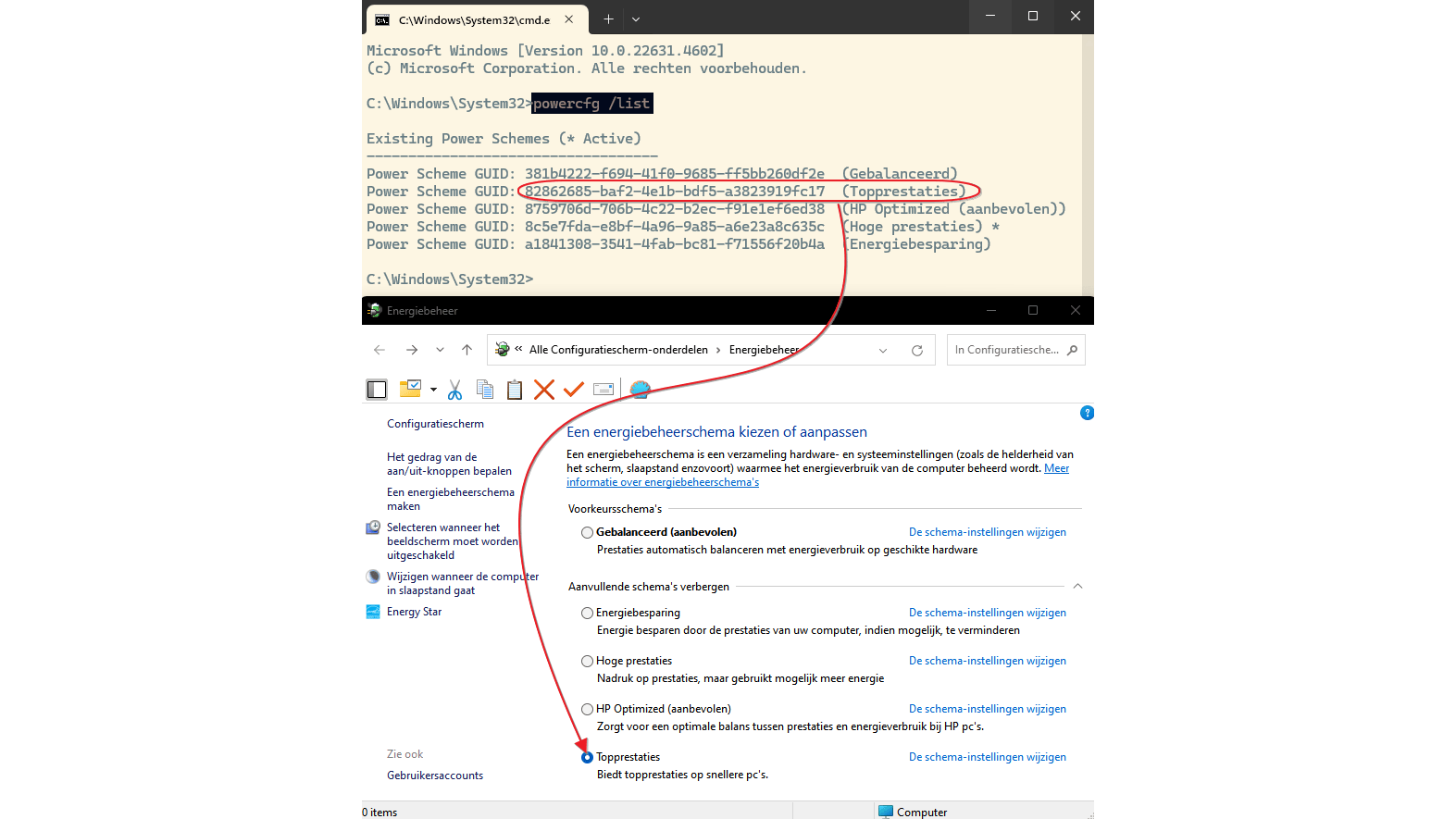

Met powercfg /list controleer je of het schema is toegevoegd. Verwijder een schema met powercfg /delete <ID>. Of maak in Energiebeheerje eigen schema met Een energiebeheerschema maken.

Je kunt ook grafische instellingen per app aanpassen. Ga naar Instellingen / Systeem / Beeldscherm / Graphics. Zoek de gewenste app, selecteer deze, klik op Opties en kies bijvoorbeeld Hoge prestaties. Bevestig met Opslaan.

Je kunt ook een extra energiebeheerschema voor topprestaties zichtbaar maken.

7 Extra instellingen

Je kunt een paar extra systeeminstellingen aanpassen om de gameprestaties verder te verbeteren. Controleer bijvoorbeeld de locatie van het bestand pagefile.sys, vooral bij beperkt intern geheugen. Windows verplaatst data van het RAM naar dit virtuele geheugenbestand om ruimte vrij te maken. Zorg dat dit bestand op een snelle ssd staat.

Controleer dit via Instellingen / Systeem, klik op Geavanceerde systeeminstellingen en druk op Instellingen op het tabblad Geavanceerd. Klik op Wijzigen. Staat je Windows-schijf niet op een snelle ssd, dan beperk je via Aangepastegrootte de ruimte op deze schijf en wijs je het grootste deel toe aan de snelste schijf. Of kies Grootte wordt door het systeem beheerd. Bevestig met Instellen en OK.

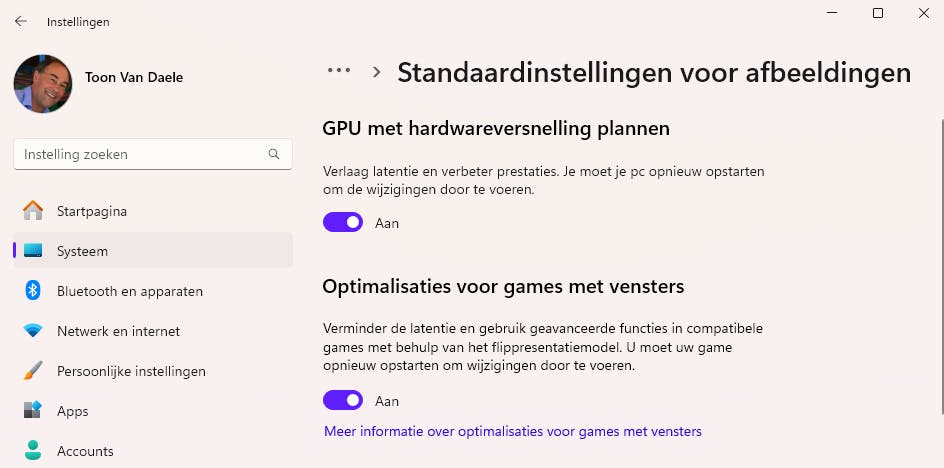

Daarnaast kun je HAGS (Hardware GPU Scheduling) activeren, waarmee de gpu grafische taken rechtstreeks afhandelt. Dit versnelt processen en verbetert grafische prestaties, met minder stutter en invoervertraging. Ga hiervoor naar Instellingen / Systeem, kies Beeldscherm / Graphics en klik op Standaardinstellingen voor afbeeldingen wijzigen. Als je gpu dit ondersteunt, kun je hier GPU met hardwareversnelling plannen inschakelen. Eventueel schakel je hier ook Optimalisaties voor games met vensters in, wat de prestaties van DirectX 10/11-games in venstermodus ten goede kan komen.

HAGS kan de grafische prestaties wat opkrikken als je gpu dit ondersteunt.

Op zoek naar de optimale game-ervaring? Met deze accessoires creëer je jouw ideale gameroom

8 Software

Bij online gamen is natuurlijk ook een optimale netwerkconnectie van groot belang. Idealiter gebruik je hiervoor een bekabelde verbinding of een draadloze router met 5GHz-wifi voor een lagere ping. Controleer je wifi-snelheid met een gratis tool zoals www.speedtest.net.

Voordat je andere software aanpast, is het verstandig eerst de tuningsmogelijkheden van je game-applicaties zelf te bekijken. Veel games, zoals Age of Empires III, bieden via schuifbalken, numerieke waarden of andere instellingen opties om framerate en andere prestaties te beïnvloeden. Denk bijvoorbeeld aan instellingen voor grafische detaillering, zoals texturen en schaduwen, anti-aliasing-technieken en tekenafstand (de mate waarin verder afgelegen objecten worden gerenderd).

Verder, om onnodig geheugenverbruik te beperken, kun je controleren welke apps automatisch opstarten met Windows. Schakel overtollige apps uit via Windows Taakbeheer (Ctrl+Shift+Esc) in de rubriek Opstart-apps.

In Taakbeheer kun je bij Processen en Services onnodige achtergrondprocessen en services tijdelijk uitschakelen via het contextmenu, vooropgesteld dat je goed weet wat je doet. Gevorderde gebruikers kunnen in de rubriek Details per applicatie via het contextmenu de opties Prioriteit (hoeveelheid toegewezen processortijd; kies bij voorkeur niet voor realtime) en eventueel Affiniteit (hoeveel en welke processorkernen worden gebruikt) aanpassen.

Overweeg ook het gebruik van gameboosters, die gameprestaties semiautomatisch optimaliseren. Een bekende gratis tool is Razer Cortex (extra tools niet installeren). Na aanmelding kun je via Game booster met Boost now meerdere optimalisaties uitvoeren, zoals Disable CPU Sleep Mode, ClearClipboard, Clean RAM en Disable Telemetry. Ook kunnen geselecteerde processen en services worden uitgeschakeld om geheugen vrij te maken. Met de optie Restore now herstel je de oorspronkelijke instellingen.

Een andere populaire tool is MSI Dragon Center, die zich vooral richt op MSI-hardwarecomponenten en vergelijkbare functionaliteit biedt.

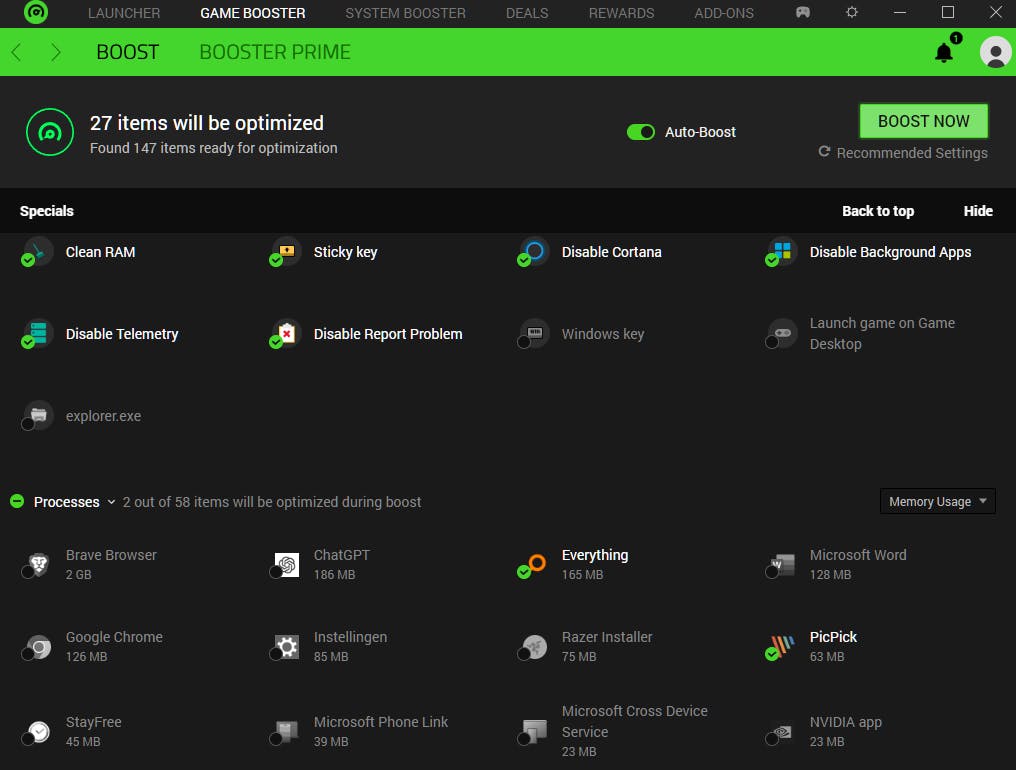

Gamebooster Razer Cortex automatiseert het optimaliseren van systeeminstellingen en achtergrondprocessen.

9 Netwerk

Bij online gamen is natuurlijk ook een optimale netwerkconnectie van groot belang. Idealiter gebruik je hiervoor een bekabelde verbinding. Controleer in Apparaatbeheer (klik met rechts op de Windows-startknop) of de drivers van je netwerkadapter up-to-date zijn. Klik met rechts op een adapter en kies Stuurprogrammabijwerken.

Je kunt ook kiezen voor een draadloze 5GHz-wifi-router. Controleer je wifi-snelheid met een gratis tool zoals www.speedtest.net. Daarnaast kun je voor draadloze netwerken een speciale tool gebruiken om de signaalkwaliteit te analyseren, zoals Acrylic Wi-Fi Analyzer. Dit onderdeel van de Acrylic Suite biedt een live signaalgrafiek en laat je kanaaloverlappingen en andere netwerkproblemen analyseren. De volledige functionaliteit is vijf dagen gratis beschikbaar.

Veel routers bieden QoS-instellingen (Quality of Service) waarmee je dataverkeer voor specifieke applicaties, poorten of apparaten kunt prioriteren. Dit kan latency en jitter verminderen. Sommige routers hebben een gamemodus in de QoS-configuratie voor automatische optimalisatie van populaire games en consoles, geavanceerdere routers bieden SQM (Smart Queue Management).

Controleer met de module Broncontrole (druk op Windows-toets+R en voer resmon uit) welke applicaties veel bandbreedte gebruiken. Sorteer bijvoorbeeld op de kolom Totaal (bytes/seconde) en sluit overtollige software af. Om de puntjes op de i te zetten, kun je de prestaties van de gebruikte DNS-server testen met DNS Benchmark. Open het tabblad Nameservers, klik op Run Benchmark en zet een vinkje bij Sort Fastest Nameservers: de snelste DNS-servers vind je nu in principe bovenaan. Deze kun je gebruiken in de netwerkconfiguratie van Windows of in je router voor je hele netwerk.

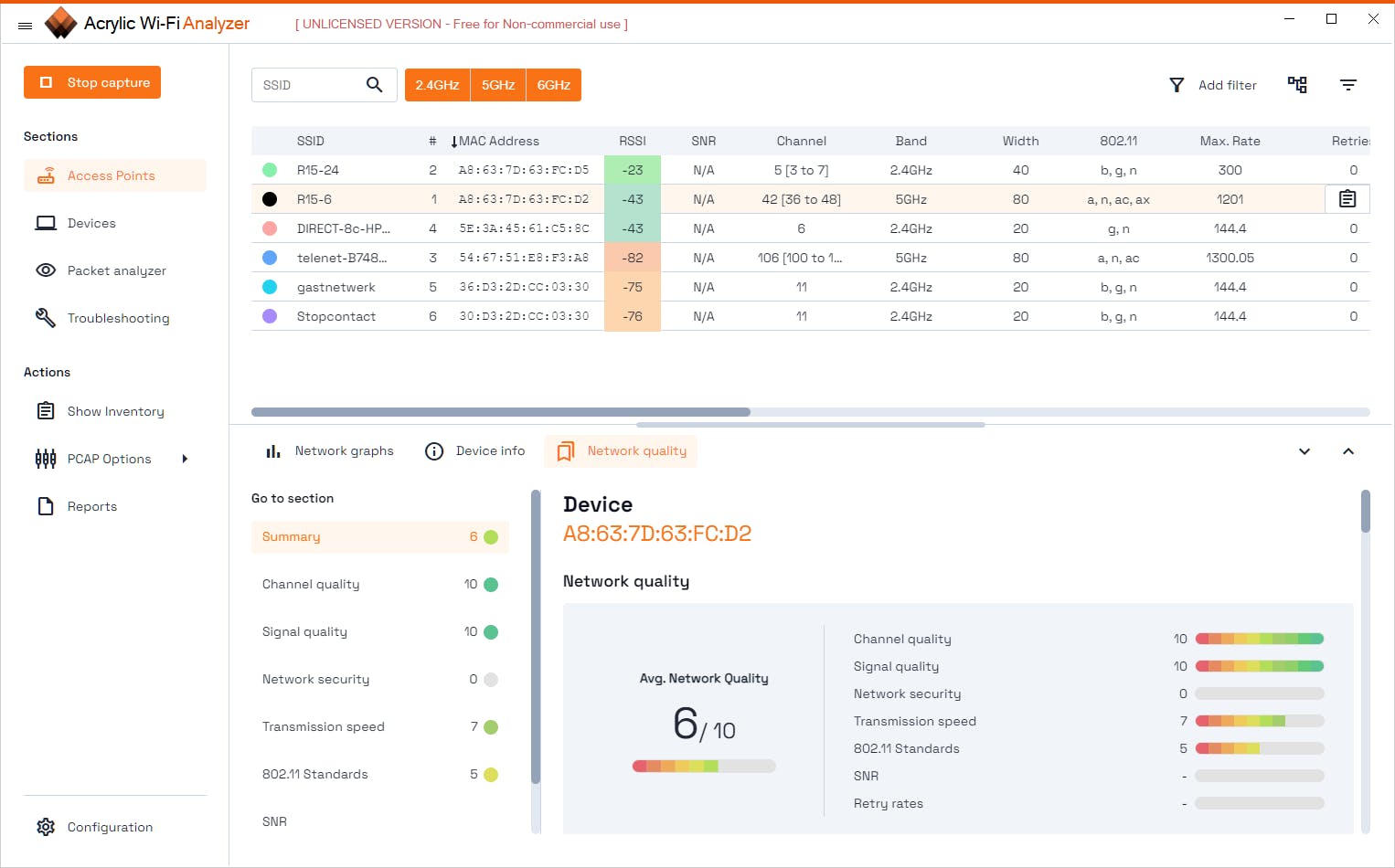

Controleer de kwaliteit van je draadloze verbinding met Acrylic Wi-Fi Analyzer.
