Ring bracht onlangs de Ring Stick Up Cam Pro op de markt. De opvallendste vernieuwing is bewegingsdetectie aan de hand van radarsensoren en vogelperspectief. Volgens de fabrikant resulteert dat in nauwkeurigere meldingen, waarbij je de afgelegde route van bezoekers op een plattegrond kunt bekijken. We nemen de proef op de som.

De Stick Up Cam Pro is in verschillende smaken verkrijgbaar. Zo kun je deze camera met netvoeding óf een oplaadbare batterij kopen. De adviesprijs van beide producten bedraagt 179,99 euro. De accuvariant is ook nog met een zonnepaneel verkrijgbaar. Die kost 199,99 euro. We ontvingen op de redactie de Stick Up Cam Pro met batterij. Naast de camera bevat de productdoos een oplaadkabel, wandsteun, bevestigingsplaatje, schroevenset, beveiligingssticker en handleiding.

©Maikel Dijkhuizen | ID.nl

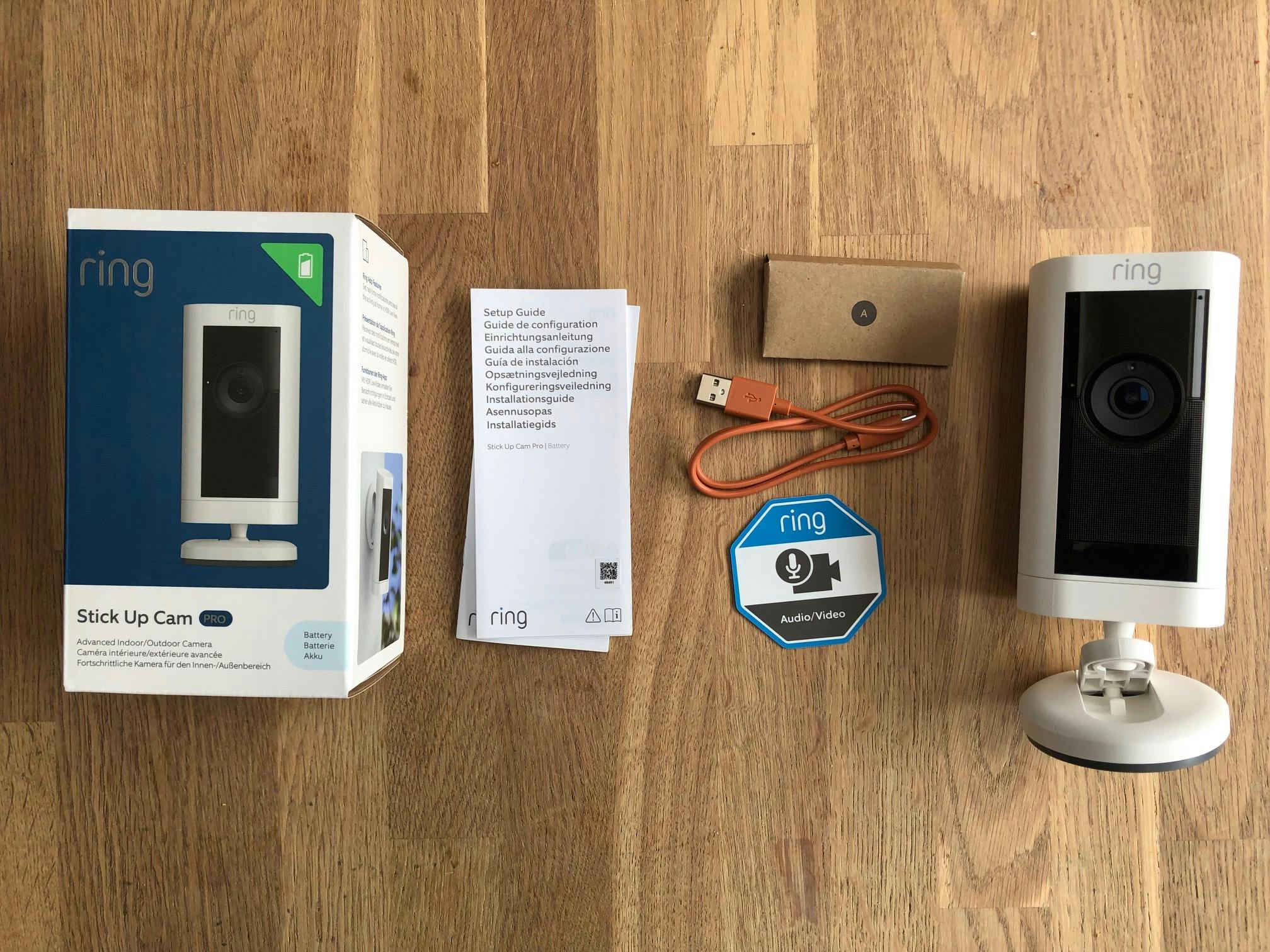

In de kleine productdoos zitten alle accessoires die je nodig hebt.

Neerzetten of ophangen?

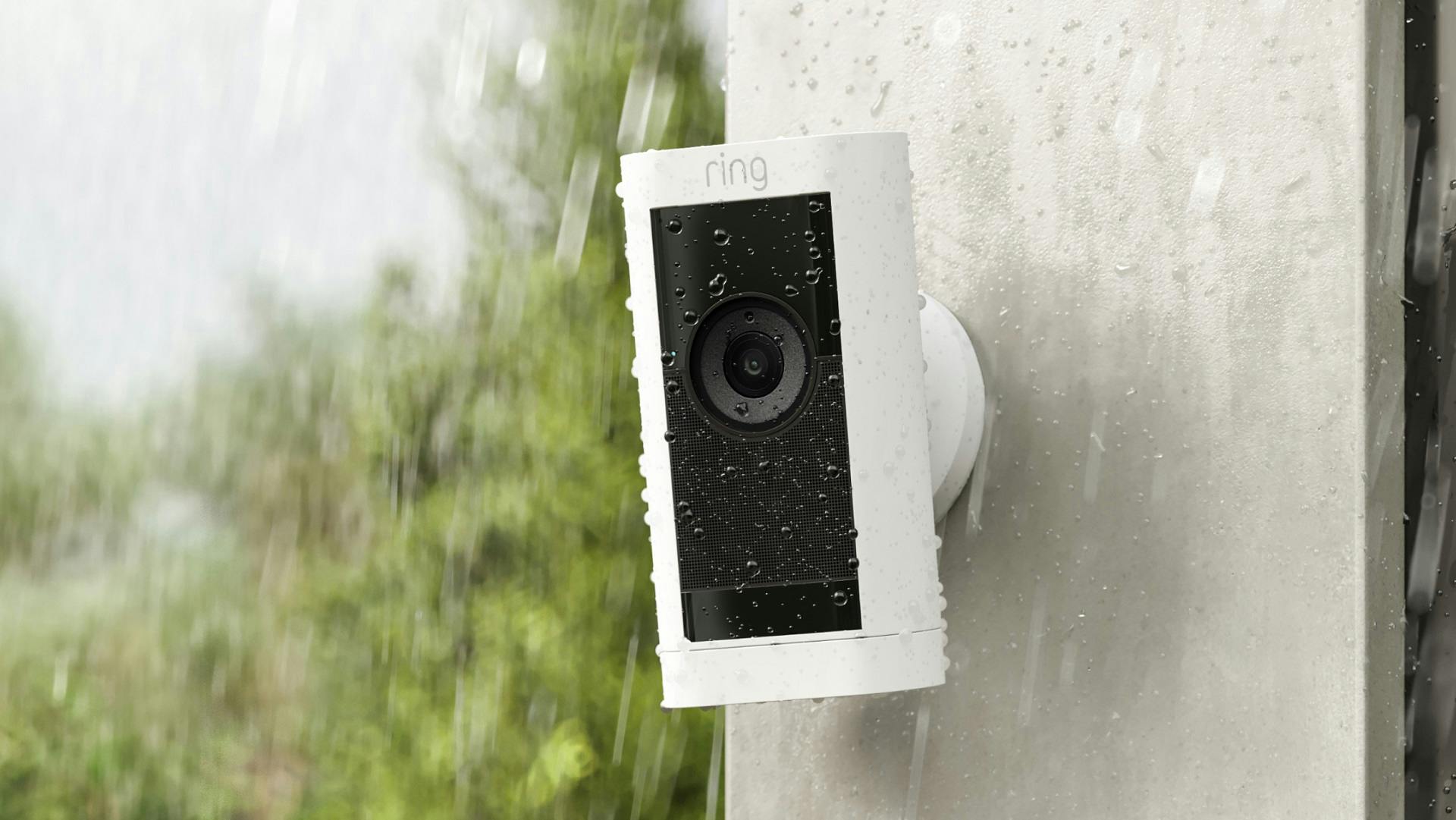

De rechthoekige behuizing voelt solide aan. Hij is dan ook weerbestendig. Onder de cameralens bevindt zich een speaker. Die maakt het mogelijk om op afstand met iemand te communiceren of bij noodsituaties een sirene van 85 decibel te laten horen. Voor het losmaken van de accu open je de behuizing (dit doe je met een korte draaibeweging). Vervolgens kun je de batterij eruit halen en verbinden met de oplaadkabel. Een voedingsadapter is overigens niet bijgesloten.

Voor het positioneren van deze camera zijn er twee mogelijkheden. Voor binnengebruik op pakweg een plank of kast gebruik je de wandsteun als statief. Je kunt het filmapparaat ook binnen of buiten ophangen. In dat geval bevestig je de wandsteun aan de achterzijde van de behuizing. Schroef vervolgens het bevestigingsplaatje aan de muur of het plafond en klik daar de steun van de Stick Up Cam Pro op vast. Vanwege de diefstalgevoelige constructie is het wel belangrijk dat je de camera op een moeilijk bereikbare plek hangt.

©Maikel Dijkhuizen | ID.nl

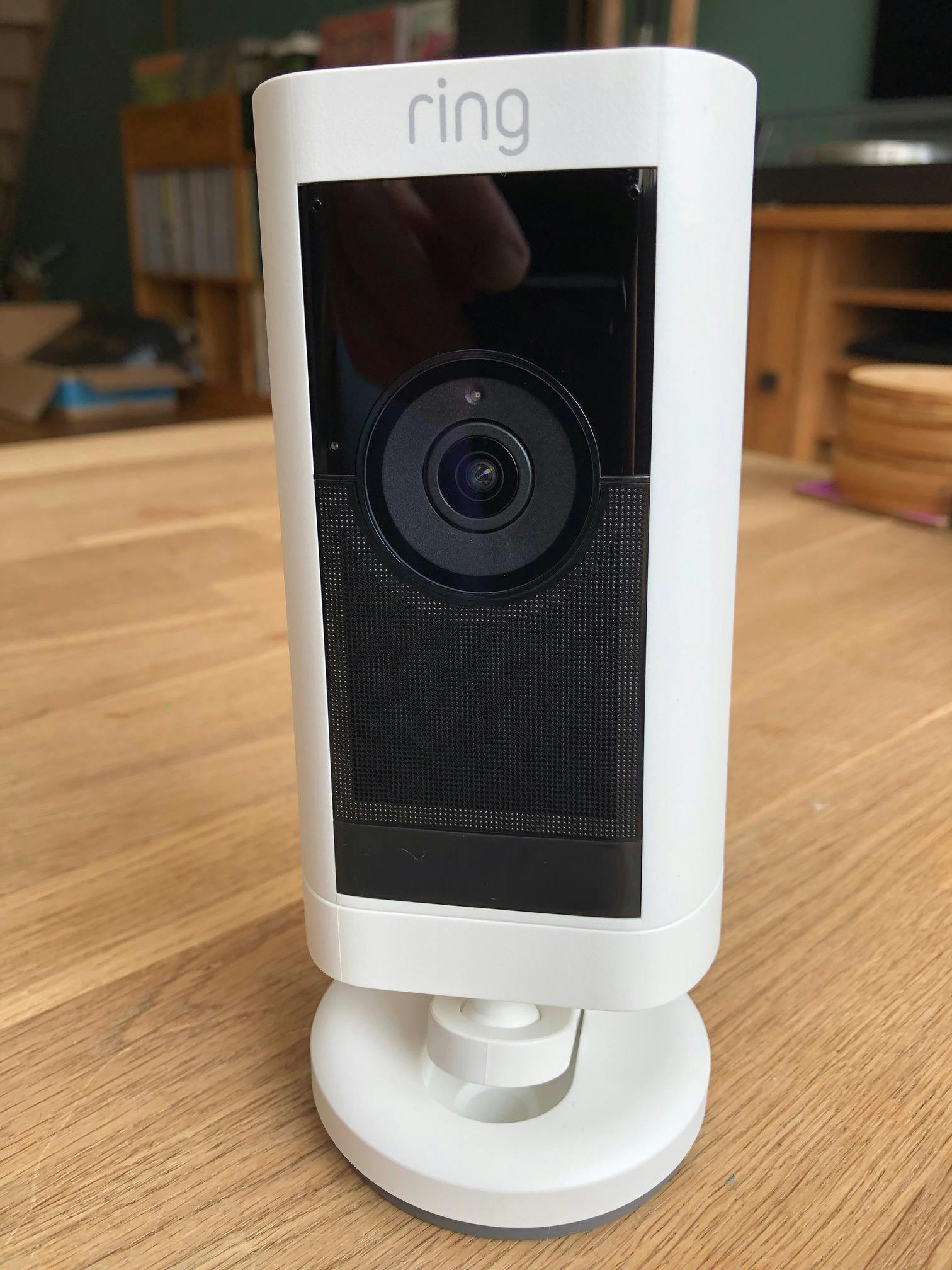

Bepaal of je de Ring Stick Up Cam Pro wilt neerzetten of ophangen.

Aanmelden in Ring-app

Ring heeft een Nederlandstalige app waarmee je de videoapparatuur aan het draadloze netwerk kunt koppelen. Gunstig is dat de camera de 2,4GHz- en 5GHz-band ondersteunt. Zo wordt de kans op een goede verbinding vergroot. Nadat je een QR-code aan de achterzijde hebt gescand, opent er een gedetailleerd stappenplan.

De app wil onder meer weten op welke plek je de bewakingscamera gebruikt en hoe de stroomvoorziening is geregeld. Dankzij de duidelijke instructies kan de configuratie eigenlijk niet misgaan. Zodra het netwerkapparaat met wifi is verbonden, verleen je eventueel andere gezinsleden toegang tot de beelden. Fijn is dat de app laat zien hoe je de camera aan de muur of het plafond kunt monteren.

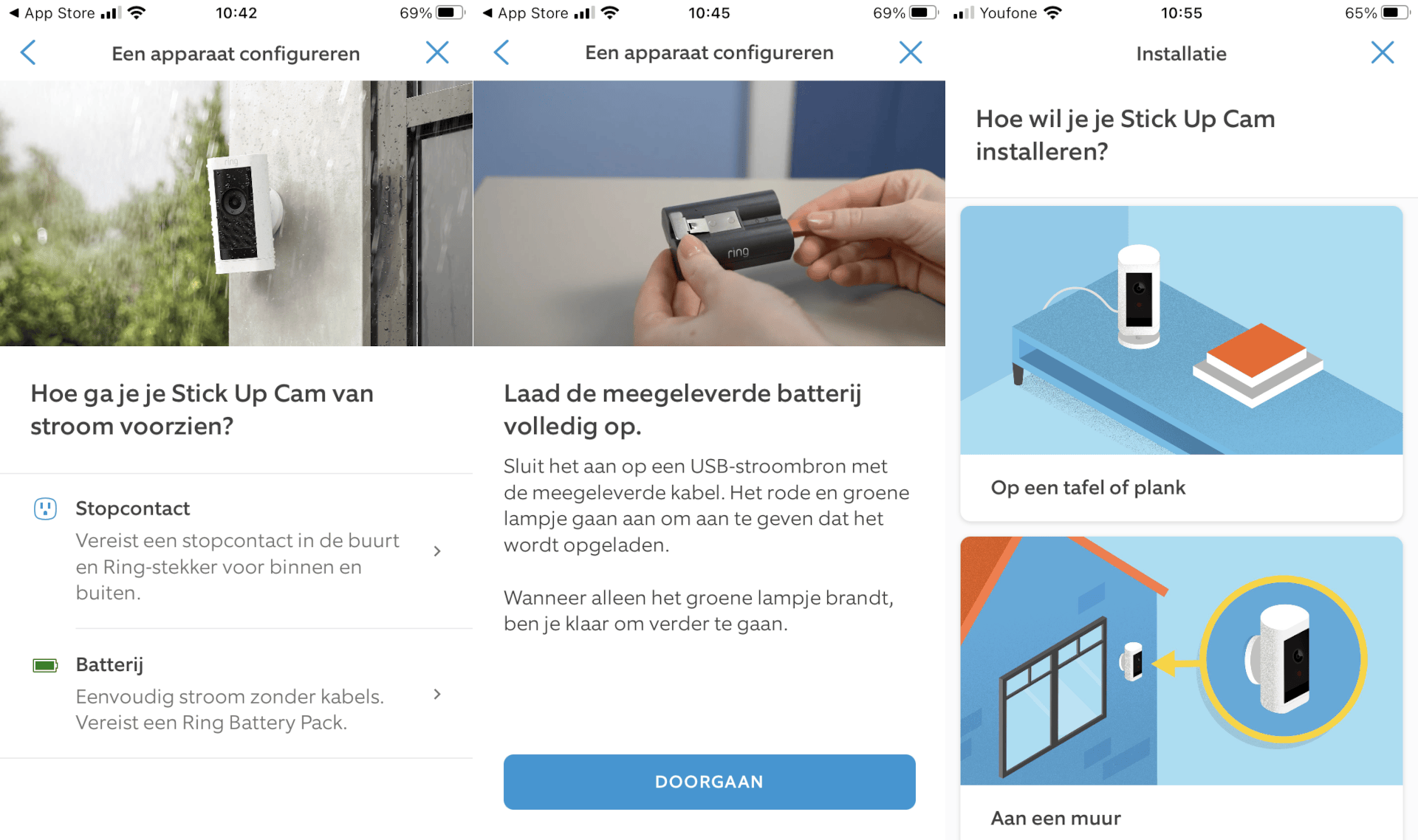

De Ring-app neemt nieuwe gebruikers via duidelijke aanwijzingen op sleeptouw.

Lees ook: Slimme beveiligingscamera's voor in huis

Bewegingsdetectie en video’s opslaan

Met de standaardinstellingen negeert de Stick Up Cam Pro bewegingen, behalve als de videowaakhond een persoon detecteert. Wanneer iemand de lens passeert, ontvang je een melding op jouw smartphone. Dat werkt in de praktijk erg goed, waarbij je zo nodig de gevoeligheid aanpast. Bepaal eventueel in de instellingen dat je alle bewegingen wilt registeren.

Na persoons- of bewegingsdetectie begint de bewakingscamera automatisch met opnemen. Beelden worden uitsluitend in de cloud opgeslagen. Daarvoor moet je, na een proefperiode van dertig dagen, een abonnement van 39,99 euro per jaar afsluiten. Je kunt dus geen video’s op een geheugenkaart, computer of NAS bewaren. Een andere beperking is dat de Stick Up Cam Pro geen mogelijkheid biedt om continu op te nemen.

Een nuttige functie is dat je bewegingszones kunt instellen. Zo verklein je de kans op valse meldingen, zoals in het geval van verkeer. Verder kun je met zogeheten privacyzones gebieden voor de camera blokkeren. Zo voorkom je bijvoorbeeld dat je (onrechtmatig) de tuin van de buren of de openbare weg filmt.

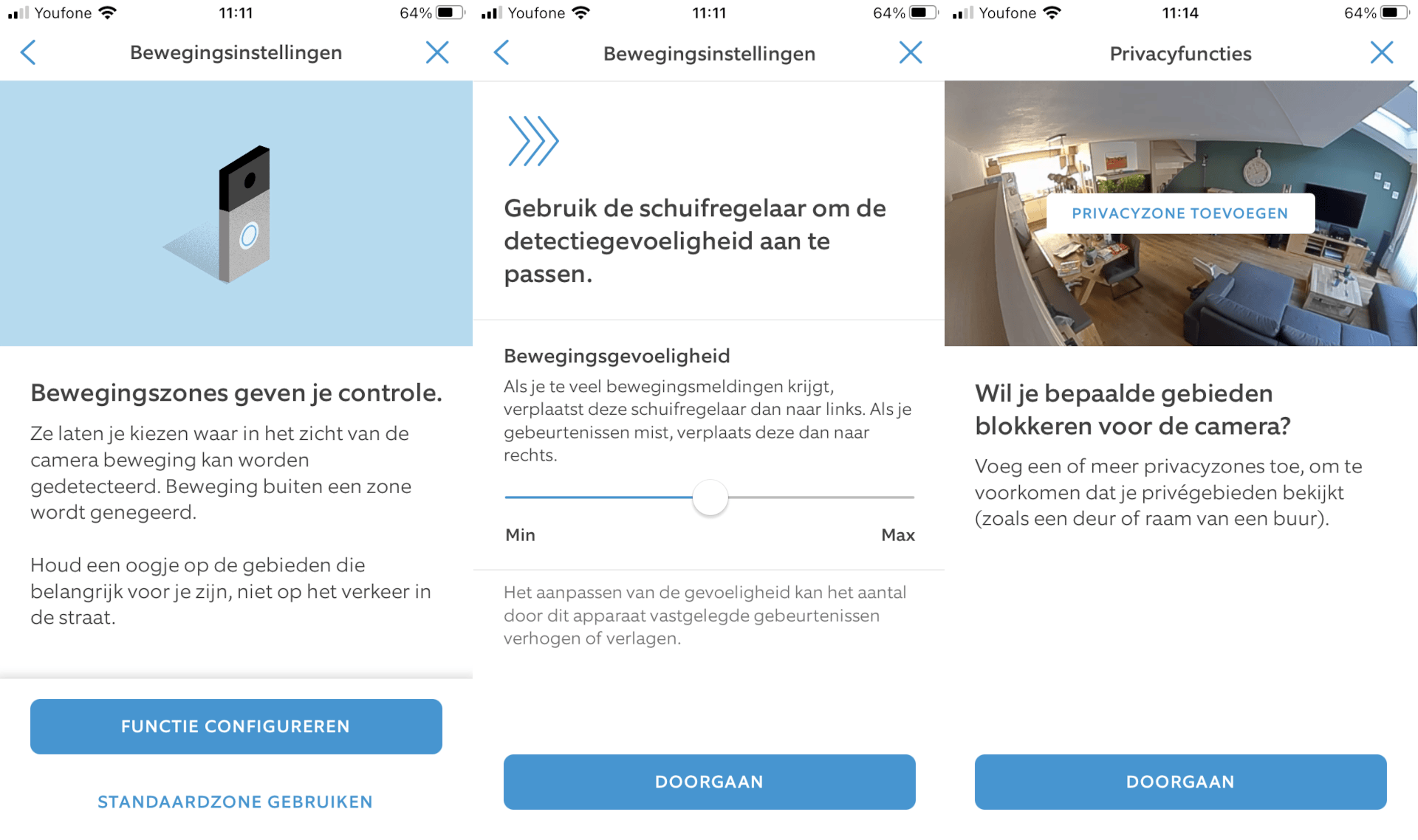

Geef met bewegings- en privacyzones exact aan welke gebieden je wel of juist niet wilt monitoren.

Vogelperspectiefzone

Wie in de instellingen duikt, komt ongetwijfeld de opvallende functie Vogelperspectief tegen. Hiermee kun je van bovenaf aangeven welke vierkante meters je op beweging wilt controleren. Zodra bijvoorbeeld iemand je voortuin betreedt, ontvang je een melding. Maar wanneer voorbijgangers een meter verder op de aangrenzende openbare stoep lopen, negeert de camera deze bewegingen. Met een vogelperspectiefzone kun je heel precies de grenzen voor bewegingsdetectie instellen. Dat vergroot de kans op relevante meldingen.

De configuratie van deze functie is relatief simpel. Selecteer op een plattegrond de locatie van de Stick Up Cam Pro en kies hierbij de juiste filmrichting. Wijs daarna op de kaart het gewenste detectiegebied aan. Een leuke bijkomstigheid is dat je na bewegingsdetectie op een plattegrond kunt zien waar de gefilmde persoon precies gelopen heeft.

©MD | ID.nl

Met de functie Vogelperspectief kun je op een kaartje het looppad van iemand zien.

Beelden (terug)kijken

Het terugkijken van opgenomen beelden is in de app erg eenvoudig. Kies in de kalender een datum en veeg vervolgens op de tijdlijn om het gewenste moment op te zoeken. Uiteraard kun je ook een liveweergave openen. De scherpe Full-HD-beelden bevatten heldere kleuren. Voor nachtelijke opnames schakel je optioneel kleurennachtzicht in. Dat is een behoorlijke verbetering ten opzichte van reguliere zwart-witbeelden. Wel ogen de beelden in een donkere omgeving korreliger.

©MD | ID.nl

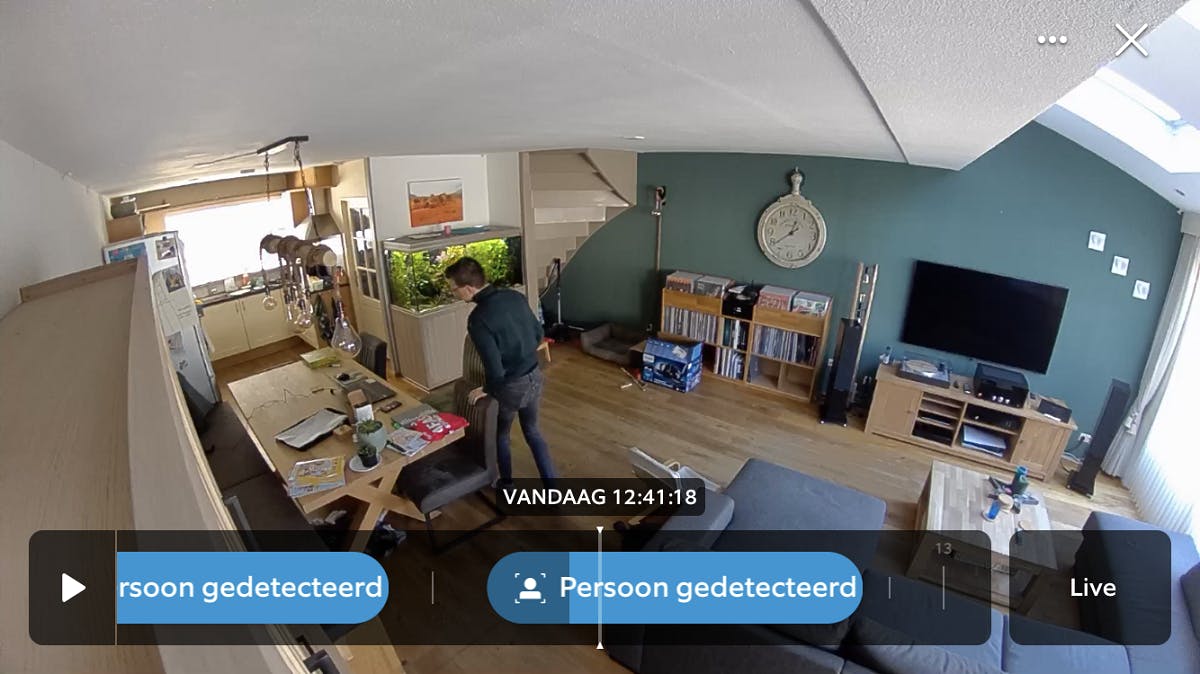

Vanwege een diagonaal gezichtsveld van 155 graden bewaak je probleemloos een groot gebied, zoals een ruime woonkamer.

Conclusie: Ring Stick Up Cam Pro kopen?

Wil je een gebied bewaken dat vlak bij een openbare stoep of weg ligt? Dan is de prijzige Ring Stick Up Cam Pro beslist een goede keuze. Dankzij de nieuwe functie Vogelperspectief stel je heel nauwkeurig een zone voor bewegingsdetectie in. Op die manier ontvang je alleen pushberichten van gebeurtenissen binnen het opgegeven gebied. Andere pluspunten zijn de degelijke constructie, gebruiksvriendelijke app en goede beeldkwaliteit. Het voornaamste nadeel is dat je voor het terugkijken van opnames een betaald Ring Protect-abonnement moet afsluiten.
