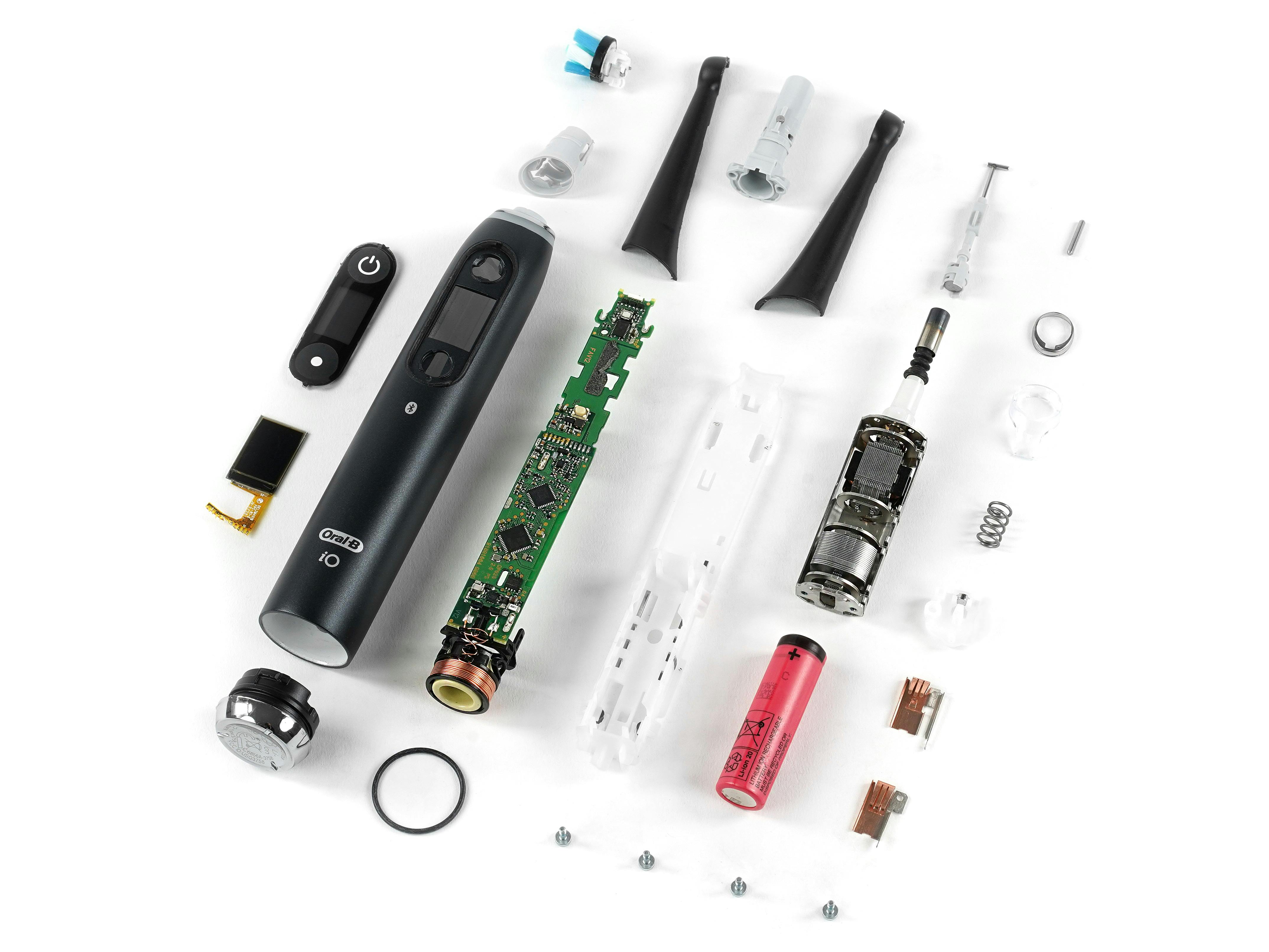

Binnenstebuiten: Zo ziet een Oral-B iO elektrische tandenborstel er van binnen uit
Ook tandenborstels ontkomen er niet aan: ze zijn tegenwoordig in een slimme, met een app verbonden, variant te koop. Meerdere merken zijn hiermee bezig. We laten je zien hoe de techniek toegepast wordt in de elektrische tandenborstel. Hiervoor laten we de binnenkant van de Oral-B iO zien.
Merken als Xiaomi, Philips en Oral-B proberen te innoveren op het gebied van elektrische tandenborstels. Bijvoorbeeld door ze via bluetooth aan een app te koppelen, waarna de app je helpt alle tanden langs te gaan en lang genoeg te poetsen. Hoe de techniek achter zo'n elektrische tandenborstel werkt laten we je zien aan de hand van een Oral-B iO-tandenborstel.
Draadloos laden
Elektrische tandenborstels zijn waterbestendig en maken daarom gebruik van draadloos opladen via inductie. De hiervoor benodigde laadspoel zit onder in de behuizing en is verbonden met het laadcircuit op de printplaat. De tandenborstel laat zich eenvoudig openen door de onderkant op de laadstandaard los te draaien.
Overigens wordt voor het draadloos laden al sinds de opkomst van de elektrische tandenborstel dezelfde techniek gebruikt. Deze oplaadtechniek werkt met inductie, en kan bijvoorbeeld ook verwarmen (inductiekookplaten), maar wordt sinds enkele jaren ook gebruikt voor het opladen van smartphones.
Microcontrollers
Alle slimmigheid in de tandenborstel wordt aangestuurd door een Texas Intruments bluetooth-microcontroller en een Cypress-microcontroller. Beide microcontrollers maken gebruik van een simpele ARM-processor (respectievelijk Cortex-M3 en ARM Cortex-M0+) op 48 MHz. Verder bevat de printplaat flashgeheugen en een chip van Texas Intruments die de motor aanstuurt.
Standaardaccu
Waar veel andere elektrische tandenborstels een gesoldeerde accu hebben, blijkt de Oral-B iO een li-ioncel te hebben die je zo kunt loshalen uit een batterijhouder; vergelijkbaar met wat je van een normale AA-batterij kent. Het gaat om een Sanyo-accu met een capaciteit van 740 mAh.

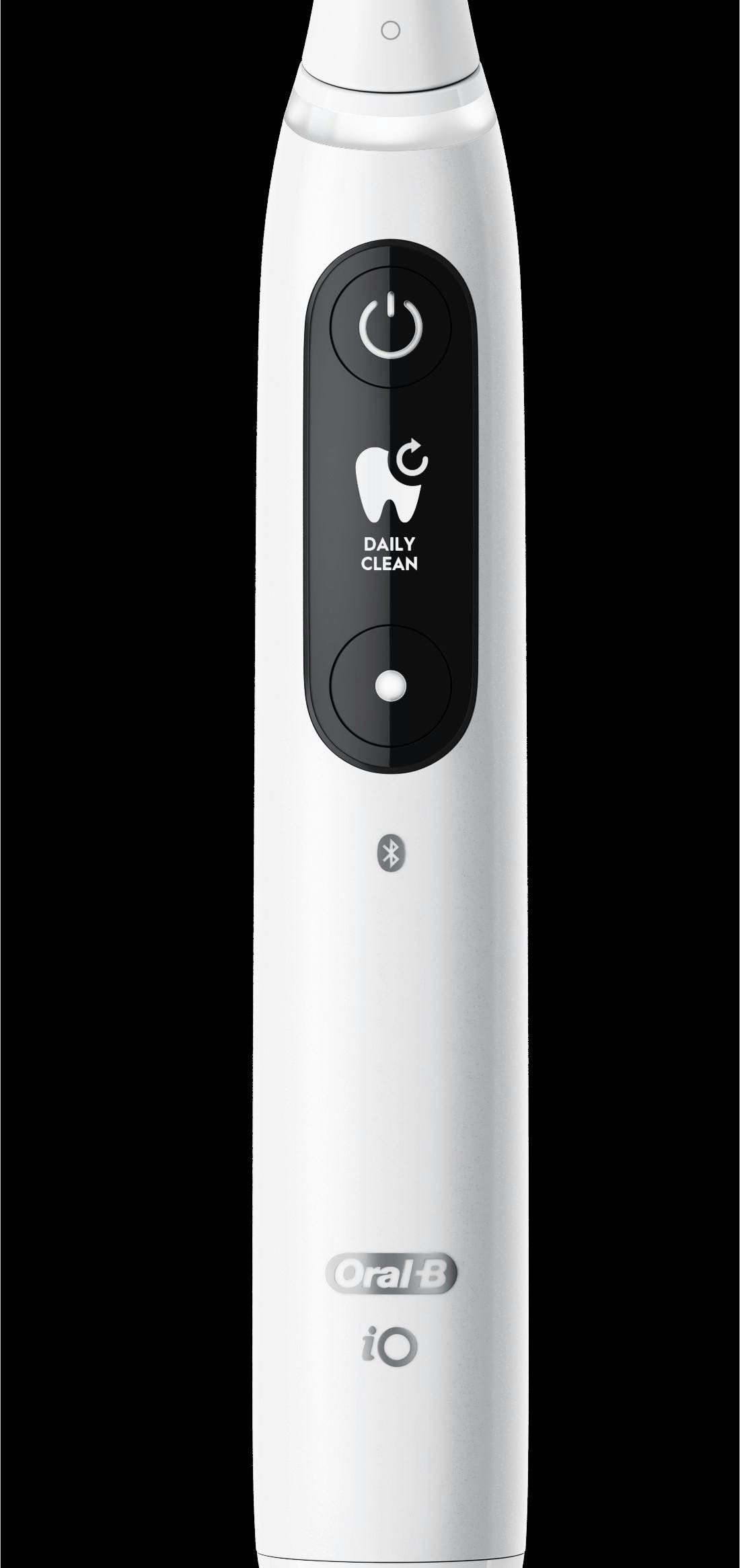

Oledscherm
Een slim apparaat heeft vaak een scherm nodig, zo ook in het geval van deze tandenborstel van Oral-B. De iO maakt gebruik van een oledscherm, op de duurdere uitvoeringen zoals deze Serie 9 is er zelfs sprake van een kleurenvariant. De flexkabel van het oledscherm is vastgesoldeerd op de printplaat in plaats van op een klikconnector. Wellicht omdat een elektrische tandenborstel trilt tijdens het gebruik.
Speciale motor
Vergeleken met veel andere elektrische tandenborstels valt op dat er geen plastic tandwielen bij de motor te zien zijn. In plaats van een nokkenas en tandwielen wordt een ander soort motor met wrijvingsloze magneetaandrijving gebruikt die direct een op- een neergaande beweging richting borstel maakt. Een voordeel hiervan is dat deze motor stiller is.
