Heb je in huis vaak last van koude voeten? Misschien is bodemisolatie dan een goed idee. Een gespecialiseerd bedrijf legt in dat geval een isolatielaag op de bodem van de kruipruimte. Op die manier daalt de luchtvochtigheid onder jouw woning. Een gunstiger klimaat in de kruipruimte resulteert in meer wooncomfort en een lagere energierekening. Win-win dus!

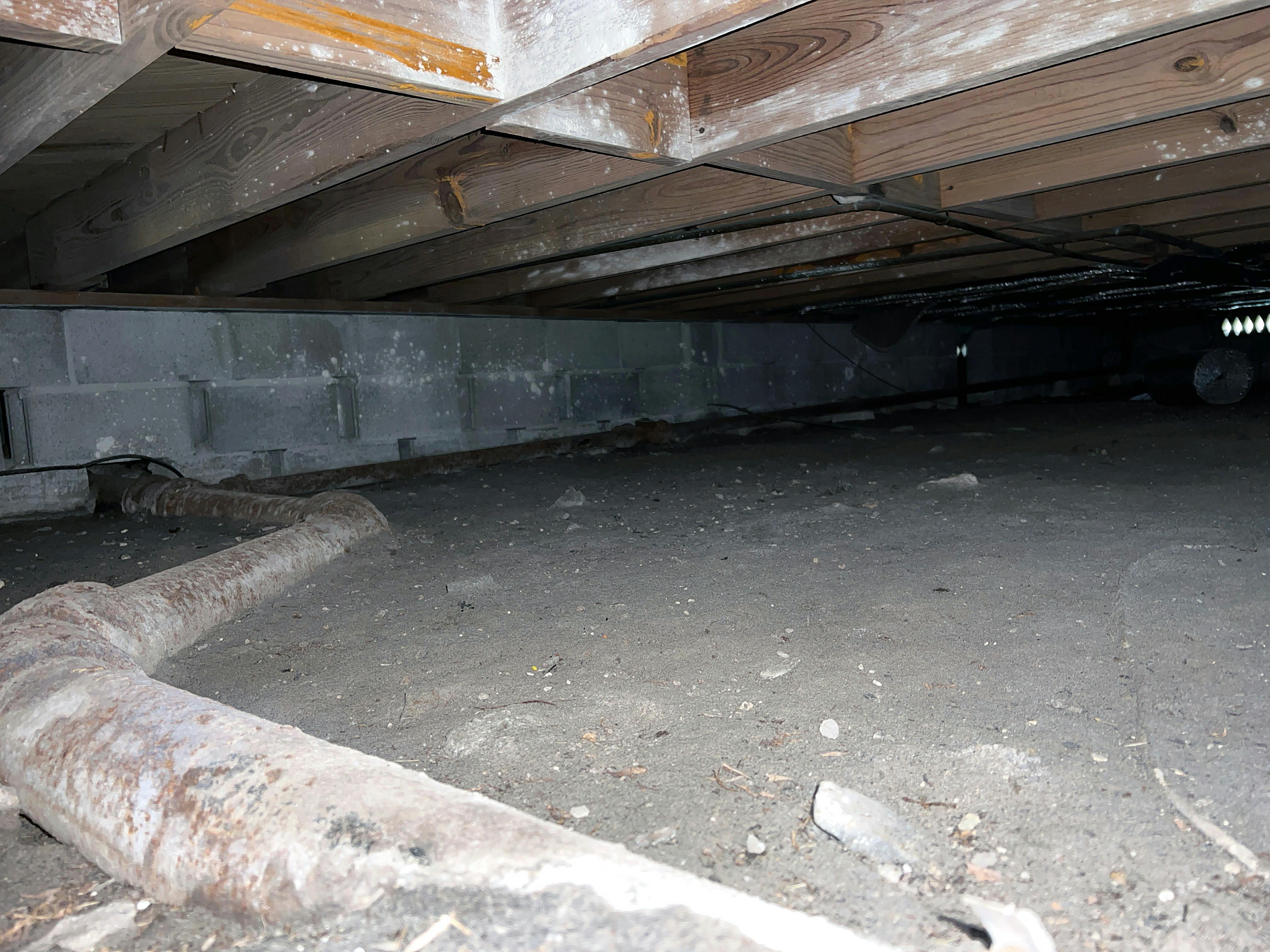

Het principe van bodemisolatie is simpel. De kruipruimte van een woning is vaak vochtig. Vanwege verdamping en optrekkend vocht komt er via deze weg kou in de woning. De vloer geeft deze kou namelijk af. Bodemisolatie voorkomt verdamping van water in de kruipruimte. Deze isolatiemethode zorgt voor een drogere en warmere lucht onder jouw woonkamer, zodat je huis de warmte beter vasthoudt. Naast een aangenamer binnenklimaat verklein je daarmee ook de kans op vochtproblemen, zoals schimmels en algen.

Wat is beter, vloer- of bodemisolatie?

Heeft jouw huis een kruipruimte onder de vloer? Bij woningen die na 1930 zijn gebouwd, is dat vrijwel altijd het geval. Je kunt dan waarschijnlijk vloer- en/of bodemisolatie toepassen. Beide isolatiemethoden reduceren het energieverbruik. Bij bodemisolatie legt de vakman een laag isolatiemateriaal op de bodem van de kruipruimte. In het geval van vloerisolatie wordt er isolatiemateriaal rechtstreeks tegen de onderkant van de vloer bevestigd. Deze methode is effectiever dan bodemisolatie, omdat de woning hiermee minder warmte verliest. Je bespaart daarmee dus meer energie. Helaas is vloerisolatie niet bij elk huis mogelijk. In dat geval geldt bodemisolatie als een goed alternatief om te verduurzamen.

Ook lezen: Dit moet je weten over elektrisch verwarmen (en ja, het gaat óók over de kosten!)

De keuze tussen vloer- en bodemisolatie is afhankelijk van de kruipruimtehoogte. Je meet de hoogte eenvoudig via het kruipruimteluik. Ga hierbij uit van de afstand vanaf de bodem tot aan de onderzijde van een balk. Bedraagt de hoogte 35 centimeter of meer? Volgens het kennisplatform Milieu Centraal is er dan voldoende ruimte voor het (al dan niet eigenhandig) aanbrengen van vloerisolatie. De meeste isolatiebedrijven hanteren overigens een minimale grens van 50 centimeter. Is de hoogte van de kruipruimte lager, dan vinden deze bedrijven het niet verantwoord dat hun personeel isolatie onder de vloer aanbrengt. Gelukkig is bodemisolatie dan in veel gevallen nog wel mogelijk.

Schimmel in de kruipruimte
In vochtige kruipruimtes is er wellicht sprake van schimmel. Met een beetje pech heb je daar ook in de woning last van. Bodemisolatie gaat dergelijke vochtproblemen tegen.

Is de kruipruime te laag voor vloerisolatie? Dan kun je met bodemisolatie alsnog je woning verduurzamen.

Isolatiemateriaal kiezen

Voor het bedekken van de bodem in de kruipruimte bestaat er verschillend isolatiemateriaal. Die hebben elk zo hun eigen voor- en nadelen. Je hebt keuze uit deze opties:

EPS en Biofoam

Dit zijn in feite kleine bolletjes of stukjes piepschuim. De vakman blaast dit materiaal met een speciale machine over de bodem van de kruipruimte. Dat gebeurt doorgaans met een slang via het kruipluik. Als er geen luik is, dan kun je dat naderland wellicht (laten) maken. De installateur kan in overleg ook een tijdelijk gat maken.

Voor een goed resultaat bedraagt de gewenste dikte van het isolatiemateriaal minimaal 20 centimeter. Hierdoor raakt het vocht op de bodem ingesloten, waardoor de luchtvochtigheid in de kruipruimte daalt. EPS is momenteel verreweg het meest gebruikte materiaal voor bodemisolatie. Als duurzaam alternatief voor EPS kun je optioneel kiezen voor Biofoam. Deze ‘schuimsoort’ bestaat uit plantaardige grondstoffen.

Isolatiematrassen

Het is ook mogelijk om EPS in rechthoekige zakken in de kruipruimte aan te brengen. Deze ‘matrassen’ zijn ongeveer 10 centimeter dik. Het is hierdoor gemakkelijker om het isolatiemateriaal evenredig over de bodem te verdelen. Houd wel rekening met een minimale hoogte in de kruipruimte van zo'n 40 centimeter. Overigens is bij deze hoogte vloerisolatie mogelijk een duurzamer alternatief.

Schuimbeton

Een nogal ingrijpende oplossing is het storten van schuimbeton in de kruipruimte. Het aanbrengen van isolerend beton is nogal kostbaar en voor de meeste huisbezitters daarom niet interessant.

Schelpen

Schelpen gaan vocht in de kruipruimte eveneens tegen. Helaas is er van een goede isolatie geen sprake. Bovendien is dit materiaal nogal scherp. Dat is vervelend voor wie zich weleens in de kruipruimte dient te begeven.

De meeste gespecialiseerde bedrijven gebruiken voor bodemisolatie EPS of in een enkel geval biofoam. Dat materiaal is betaalbaar en bevat prima isolerende eigenschappen. Bovendien is het mogelijk om het isolatiemateriaal grotendeels op afstand aan te brengen. Er hoeft in principe niemand de kruipruimte in. Tot slot is deze klus ook nog eens snel gepiept; de meeste bedrijven reserveren hiervoor een halve tot een hele werkdag.

©"VLADYSLAV SODEL facebook.com/sodel.vlad +380504460796"

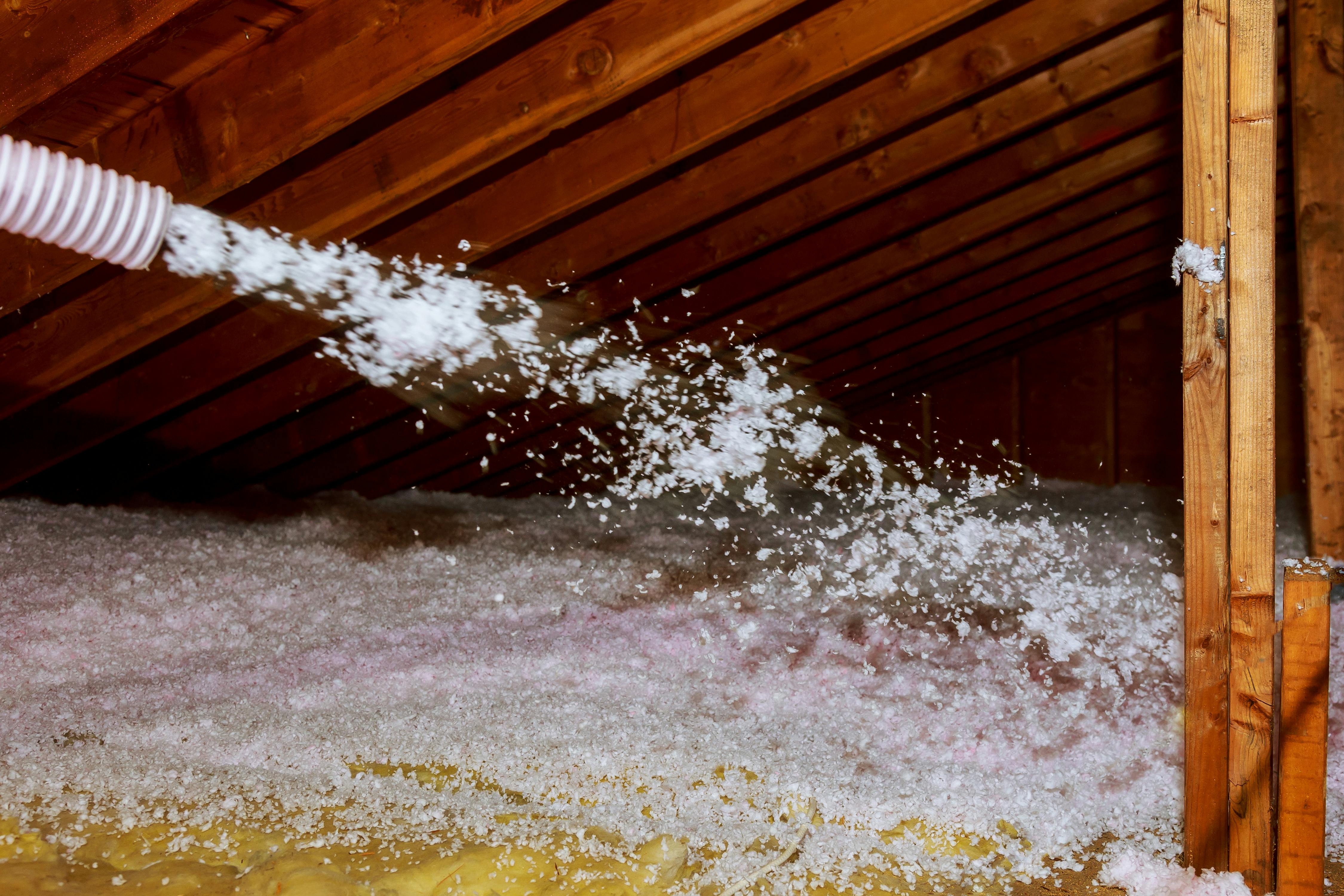

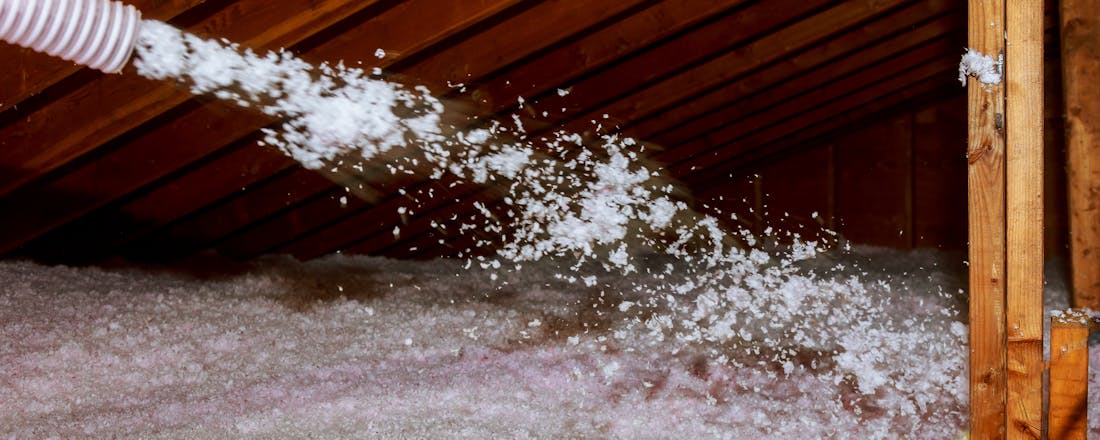

Voor bodemisolatie is EPS prima geschikt. Dat zijn kleine korrels van piepschuim.

Ventilatiegaten
Bij het aanbrengen van bodemisolatie is het belangrijk dat de ventilatiegaten vrij blijven. Is er ooit sprake van een gaslek, dan kan dit gas uit de ruimte ontsnappen.

Kosten en terugverdientijd

Uiteraard ben je als huiseigenaar geïnteresseerd in de kosten en terugverdientijd van bodemisolatie. Het aantal vierkante meters in de kruipruimte, het isolatiemateriaal en het gekozen bouwinstallatiebedrijf bepalen de exacte prijs. Daarnaast heb je vanuit de overheid recht op isolatiesubsidie, waardoor je een deel van de kosten achteraf terugkrijgt. Bij bodemisolatie bedraagt de subsidie momenteel 6 euro per vierkante meter.

We illustreren de kosten aan de hand van een eenvoudig rekenvoorbeeld. De meeste gespecialiseerde bedrijven rekenen voor bodemisolatie met EPS-korrels een bedrag van ongeveer 40 euro per vierkante meter. Dat is inclusief btw. Een doorsnee rijtjeshuis heeft een oppervlakte van 45 vierkante meter op de begane grond. De totale kosten bedragen dan 1800 euro. Daar gaat in dit geval nog 270 euro subsidie vanaf, waarna je uiteindelijk 1530 euro betaalt. Volgens het bedrijf Nederland Isoleert is een energiebesparing van zo’n 273 euro per jaar voor een tussenwoning reëel. De terugverdientijd bedraagt in dat geval minder dan zes jaar. Veel andere isolatiebedrijven spreken van een terugverdientijd van zo’n zeven à tien jaar. De exacte berekening van de terugverdientijd is sterk afhankelijk van de huidige gasprijs en toegepaste isolatiewaarde.
