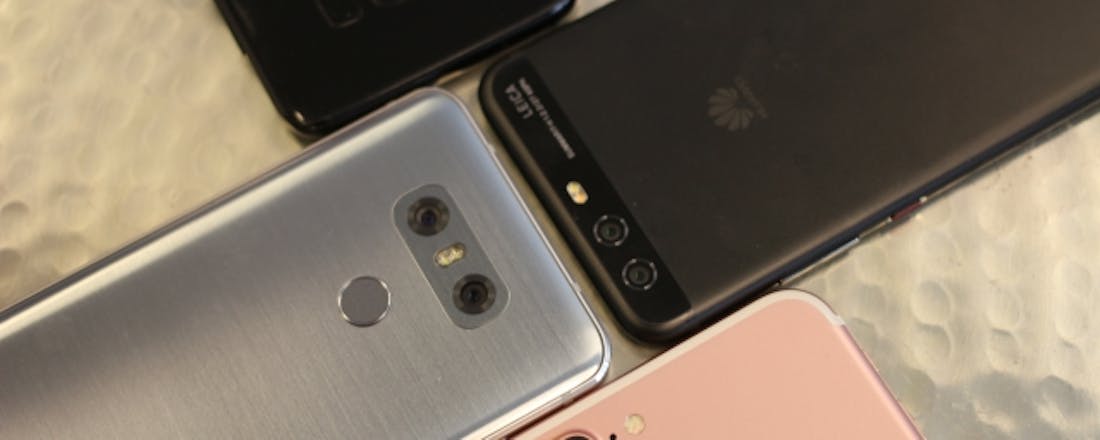

Welke smartphone heeft de beste camera?
© PXimport
Huis

Welke smartphone heeft de beste camera?

Het fijne van een smartphone is dat je veel papierwerk en elektronica thuis kunt laten en altijd in je broekzak bij de hand hebt: onder meer als muziekspeler, agenda, reader, calculator... of als camera. Een goede smartphone is de compactcamera intussen al lang en breed voorbijgestreefd, maar welke telefoon fungeert als beste vervanger van je verouderde camera? Ik testte de beste smartphone-camera's van dit moment.

Met uitzondering van Apple brengen grote fabrikanten in het voorjaar hun nieuwste toptoestellen uit, waarbij de één nog harder marketingteksten kraait dan de ander. Er is echter maar één manier om erachter te komen welke telefoon de camerarol het beste op zich neemt. Daarom ging ik op pad met de smartphones die in individuele tests het meeste indruk op me hebben gemaakt, te weten de iPhone 7 Plus van Apple, de LG G6, de Samsung Galaxy S8 en de Huawei P10.

Afvallers

Er zitten aardig wat afvallers in het lijstje. Sony en HTC bijvoorbeeld, die met hun laatste toptoestellen helaas niet meer in het spoor kunnen blijven van de concurrentie - alhoewel HTC binnenkort een nieuwe smartphone presenteert, die we helaas niet meer mee konden nemen met deze test. OnePlus en Motorola, die juist voor een veel betere prijs een smartphone bieden met een meer dan prima camera. De Google Pixel en Chinaphones, die alleen uiterst moeizaam tegen meerprijs geïmporteerd moeten worden omdat ze hier niet verkrijgbaar zijn. Of de toptoestellen van vorig jaar, waarbij de Galaxy S7 zonder moeite de beste plaatjes schoot, op ruime afstand gevolgd door de G5 van LG en de Huawei P9. Ondanks dat de genoemde toestellen allemaal een keurige camera hebben zou het toch wat scheve verhoudingen opleveren, terwijl ik juist op zoek ben naar het antwoord op de vraag wat de beste smartphonecamera van het moment is.

©PXimport

Testmethode

Om de camera’s van de toestellen goed te testen ben ik op pad gegaan en heb ik ze het vuur aan de schenen gelegd, door met ieder toestel dezelfde foto’s te schieten in verschillende lichtsituaties. In de zon, tegen de zon in, bewolkt, in de avond, met bewegende objecten... landschaps-, macro- en portetfotografie. Maar natuurlijk ook binnenshuis, overdag en ’s avonds. En vergeet de flits niet!

Om de foto’s zo eerlijk mogelijk te houden heb ik alle opsmuk in de camera-apps uitgezet alleen de HDR-functie in sommige situaties op alle toestellen aangezet. Natuurlijk kun je als gevorderde fotograaf flink met schuifjes spelen om de belichting en andere zaken helemaal te verfijnen voor de foto. Dat heb ik niet gedaan, om de situatie zo werkelijkheidsgetrouw en vergelijkbaar mogelijk te houden heb ik op ieder toestel de opnamefunctie op automatisch gezet, zodat het toestel zelf bepaalt wat het beste resultaat oplevert. Ook heb ik geen fotografie- of bewerkingsapps geïnstalleerd.

Dat geeft in ieder geval de garantie op een hele hoop plaatjes. Die op een goede monitor met elkaar vergeleken kunnen worden, op kleurweergave, contrast, dynamisch bereik, detail, bewegingsonscherpte, ruis, focus, enzovoort.

Frontcamera

In deze test heb ik de nadruk gelegd op de primaire camera(‘s) op de achterkant van het toestel. De camera aan de voorzijde van het toestel is een stuk minder geavanceerd en een vaste focusafstand, op andere nabije objecten dan een gezicht hoeft deze camera doorgaans toch niet te mikken. Samsung valt op met wat suffe Snapchat-achtige filters. De Huawei P10 heeft een portretmodus standaard ingeschakeld, waarmee het toestel de achtergrond softwarematig vervaagt en de gezichtstonen wat oppoetst. De resultaten ogen wat plastic, helaas staat deze functie altijd aan wanneer je de frontcamera van de P10 activeert.

©PXimport

Zoom-illusie

Apple iPhone 7 Plus

Sensor 12 megapixel dual-cam
Pixelgrootte 1,3 μm
Diafragma f/1,8 en f/2,8
Review
9Score90

  • Pluspunten

  • Portretfotografie

  • Natuurgetrouw

  • All-round goed

  • Sterk bij weinig licht

  • Minpunten

  • Beperkte instelmogelijkheden

Toen ik een jaar geleden voor eenzelfde test op pad ging met de beste smartphones van het moment, scoorde de iPhone opvallend matig. Minder dan de andere drie andere objectieven die ik dit jaar test. Met de iPhone 7 Plus heeft Apple in ieder geval een flinke inhaalslag gemaakt. Het toestel beschikt over een dubbele camera, die behoorlijk innovatief ingezet wordt. Deze dubbele camera is echter niet aanwezig op de gewone iPhone 7, voor de beste iPhone-camera moet je dus bij het plussize model wezen.

Dubbele camera

Het probleem van camera’s in smartphones is dat toestellen te dun zijn om een zoomlens in de behuizing te laten passen. Alleen digitale zoom is mogelijk, wat in feite hetzelfde is als inzoomen in een foto. Apple heeft z’n dubbele camera vernuftig ingezet om een soort optische zoom te brengen: de dubbele camera bestaat namelijk uit een groothoeklens en een gewone lens. Standaard wordt de groothoek aangesproken, maar wanneer je op de zoomknop drukt, verspringt hij naar het gewone objectief. Overigens wordt bij het maken beeld van beide camera’s gebruikt voor het eindresultaat. Dit is bijvoorbeeld te zien bij de portretmodus, waarbij de diepte dankzij de twee lenzen voor het toestel waarneembaar is, wordt gebruikt om de achtergrond te vervagen. Mede dankzij de realistische kleurweergave en het vele detail is de iPhone 7 Plus de beste smartphone om mensen mee te fotograferen.

Mik en schiet

De camera-app van de iPhone is simpel, deze wil vooral voor jou bepalen wat de beste iso-waarden? Sluitertijd? Raw? Vergeet het maar. Je kunt de flits aan- of uitzetten, HDR inschakelen, een kleurfiltertje kiezen en een timer aanzetten, maar daar houdt het wel een beetje mee op. Zonde, want dat maakt de iPhone een point-and-click toestel, terwijl hij meer in z’n mars heeft. In het donker komen kleuren wat valer over. Desondanks is de iPhone 7 Plus altijd in staat een indrukwekkend goede foto af te leveren, waarbij weinig bewegingsonscherpte optreedt. Apple heeft een flinke inhaalslag gemaakt op cameragebied!

©PXimport

Nachtblind

Huawei P10

Sensor 20 en 12 megapixel dual-cam
Pixelgrootte 1,25 μm
Diafragma f/2,2
Review6Score60

  • Pluspunten

  • Dynamisch bereik

  • Vlot

  • Pro-modus

  • Minpunten

  • Zwak bij weinig licht

  • Handmatig moduskeuze

Ook de Huawei P10 maakt gebruik van een dubbele camera, maar de techniek er achter verschilt behoorlijk ten opzichte van de andere twee dubbelziende smartphones. Een gewone lens en een monochrome lens werken samen om zo een foto op te leveren. Door de monochrome lens zou het toestel beter in staat zijn diepte te analyseren en het contrast en detail ten goede komen. Daar hoef je je bij de P10 ook absoluut geen zorgen om te maken. Het toestel is in staat om ontzettend snel mooie plaatjes te schieten, waarbij contrast, scherpte en kleurovergang inderdaad wel snor zit. Ook is het zeker de moeite waard om alleen de monochrome camera eens uit te proberen.

Lichtarm

De P10 scoort echter opvallend zwak wanneer het licht schaars wordt. Buitenshuis, maar vooral binnenshuis. Donkere vlakken, weinig detail en veel bewegingsonscherpte omdat de camera een langere sluitertijd moet hanteren om meer licht af te vangen. Om het nog even uit te testen ben ik met de P10 naar een concert geweest, waar al m’n foto’s mislukten. Ook wanneer ik de nachtmodus activeerde, die ervoor zorgde dat er meer te zien was, maar ook meer sluitervertraging optrad, met nog meer bewegingsonscherpte tot gevolg. De resultaten waren zelfs teleurstellender dan de foto’s van mijn eigen Nexus 6P, nota bene een andere (oudere) Huawei-smartphone. Dat zou te maken kunnen hebben met het hogere diafragma van de lenzen (hoe lager het diafragma, hoe meer licht de lens afvangt) van de P10. Maar ik vermoed dat Huawei met een software update wel het een en ander recht kan zetten.

Net als de iPhone 7 Plus kan de dubbele camera gebruik maken van diepte, waardoor je in de potretmodus de achtergrond kunt vervagen. Dit werkt leuk, maar is nog zeker niet zo goed als die van Apple. Alle instelmogelijkheden krijg je te zien wanneer je het camerabeeld naar rechts wegveegt. Het is echter jammer dat de HDR- en nachtmodus niet automatisch geactiveerd worden, maar handmatig moet gebeuren. Hierdoor heb je toch snel het idee dat je niet altijd de juiste modus voor je foto gebruikt. Wanneer je het camerabeeld juist omhoog veegt heb je razendsnel geavanceerde instellingen beschikbaar, voor het instellen van bijvoorbeeld de witbalans, lichtgevoeligheid en sluitertijd.

©PXimport

Twee ogen zien meer

LG G6

Sensor 13 megapixel dual-cam
Pixelgrootte 1,12 μm
Diafragma f/1,8 en f/2,4
Review8Score80

  • Pluspunten

  • App

  • Groothoek

  • Focuscamera

  • Minpunten

  • Groothoeklens van mindere kwaliteit

Het toestel van LG is de dikste van de vier. Qua design scoor je daar minder punten mee, maar wanneer je het toestel kantelt om foto’s te maken heb je wel veel betere grip. Het enige wat dit af zou maken is een sluiterknopje.

Lensuitersten

De G6 beschikt net als zijn voorganger over een dubbele camera, een met een groothoeklens en een met een lens met een hele kleine kijkhoek. LG zet dit niet helemaal zoals Apple in om een optische zoom na te bootsen. Standaard wordt de groothoek ingezet en met een knopje bovenin de camera-app wissel je direct van lens. Overigens schakelt hij ook over bij het in- en uitzoomen.

LG maakt zijn goede reputatie met de G6 nog altijd waar (de G4 werd immers twee jaar terug als beste cameratelefoon uitgeroepen). Wanneer ik de camera testte kreeg ik toch een voorkeur voor de camera met de kleine kijkhoek, waarbij foto’s wat beter uit de verf kwamen. Bij groothoekfoto’s had ik vaak wat last van wat ruis en een wat minder dynamisch bereik. Maar vooral in situaties met weinig licht schiet de groothoek tekort. Bovendien treedt bij dit objectief ook (onvermijdelijk) wat bolling op: de foto lijkt een beetje rond te lopen. Het andere uiterste treed weer op met de gefocuste lens, waarbij je met je camera op dezelfde hoogte minder op de foto krijgt dan de andere toestellen. Ook kan deze kleine kijker in moeilijkere lichtomstandigheden betere foto’s maken met minder ruis.

©PXimport

©PXimport

©PXimport

Beste app

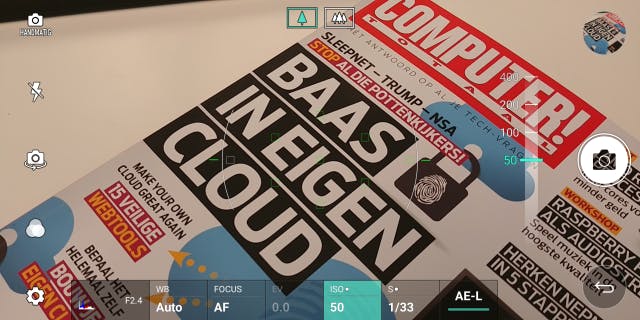

Net als voorgaande twee cameratests biedt de camera-app van LG de beste mogelijkheden voor gevorderde fotografen. HDR kan automatisch en veel geavanceerde instellingen zijn handmatig aan te passen. Sluitertijd, witbalans, focus: het allemaal instelbaar en individueel op automatisch te zetten. Bovendien heb je alles razendsnel ingesteld. Omdat je ook in raw kunt fotograferen, kun je dit zelfs naar wens nabewerken.

Nachtcycloop

Samsung Galaxy S8

Sensor 12 megapixel
Pixelgrootte 1,22 μm
Diafragma f/1,7
Review9Score90

  • Pluspunten

  • Prachtige kleuren

  • Instelopties

  • Detail

  • Sterk bij weinig licht

  • All-round goed

  • Minpunten

  • Bixby- en filterknoppen

  • Kleuren soms wat verzadigd

Vorig jaar was het erg saai om de camera’s van smartphones te testen. De Galaxy S7 won namelijk op alle fronten met afstand de beste, vooral door het lage diafragma was de camera ontzettend goed in staat in omstandigheden met weinig licht prachtige foto’s te schieten. Ten opzichte van zijn voorganger is er aan de camera van de S8 niet heel veel veranderd en hier en daar ietsje verbeterd. Terwijl de concurrentie intussen met z’n dubbele camerageweld een flinke inhaalslag maakt. Het is niet voldoende om Samsung van de troon te stoten, maar vooral ten opzichte van de iPhone 7 Plus is het niet meer zo makkelijk om een absolute testwinnaar aan te wijzen.

Uilen

Het verschil in donkere omgevingen met de iPhone is wel opvallend. De Galaxy S8-foto’s zijn een stuk warmer en gedetailleerder, terwijl de foto’s van de iPhone wat witter ogen en minder ruis hebben. Ondanks dat de foto’s behoorlijk verschillend ogen, kun je niet echt zeggen welke foto het beste uit de verf komt. Wil je echter all-round de beste plaatjes schieten, dan kom je toch weer uit bij de Samsung Galaxy. Kleuren zijn ietsje verzadigd, maar daardoor spatten ze werkelijk van je scherm. Daarbij helpt het prachtige (gebogen) amoledscherm van het toestel natuurlijk ook mee. Maar ook qua detail en scherpte kunnen de dubbelziende concurrenten nog niet meekomen, dat verschil wordt duidelijk bij macrofotografie.

Automatisch maakt de Galaxy S8 goede foto’s, waarbij het toestel zelf al in staat is HDR toe te passen wanneer hij dat nodig acht. Maar ook gevorderde fotografen hebben binnen een veegje op het scherm alle geavanceerde camera-instellingen bij de hand. Ook op dat punt is deze smartphone geschikter voor fotografen dan de iPhone, die de fotograaf geen instelopties biedt. Suf is wel dat Samsung het ook nodig vond twee extra knoppen in de camera-app in te bouwen voor de tekortschietende virtuele assistent Bixby en wat kinderachtige snapchat-achtige filters. Prima om ze aan te bieden, maar als je ze niet nodig hebt en niet uit kunt zetten zitten ze storend in de weg.

©PXimport

©PXimport

©PXimport

Conclusie

Wanneer je een smartphone zoekt met de beste camera, dan kom je vandaag de dag uit bij de Galaxy S8 of de iPhone 7 Plus. Hierbij gaat een lichte voorkeur uit naar eerstgenoemde, omdat de camera net even wat levendigere foto’s maakt en meer instelmogelijkheden biedt. Mooi meegenomen is ook dat eerstgenoemde qua hardware en prijs wat beter uit de verf komt dan de iPhone. De iPhone is juist erg natuurgetrouw qua weergave en heeft de potretfotografie als sterke troef, maar helaas wat te beperkt.

Aan de G6 van LG kun je je geen buil vallen, vooral de focuslens is erg sterk. De groothoek is leuk, maar schiet iets tekort. Toch, als je puur kijkt naar camera’s in de smartphone dan kun je beter die paar tientjes meer investeren in de testwinnaar. De enige camera die toch wat tegenvalt komt van Huawei. In goede lichtomstandigheden kan de dubbele camera zich meten met de concurrentie, maar wanneer het wat donkerder is, zijn de resultaten helaas beduidend minder.
