Windows 10 virtualiseren kan bijvoorbeeld met de ingebakken Windows Sandbox-functie, maar je hebt dan heb je Windows 10 Pro nodig. Heb je Windows 10 Home en geen behoefte om kosten te maken voor de upgrade? Er zijn volop gratis virtualisatie-alternatieven voor Windows Sandbox. We kijken in dit artikel specifiek naar VM VirtualBox.

Er zijn verschillende redenen om te werken met een virtuele omgeving. De belangrijkste is dat je probleemloos programma’s kunt proberen, zonder gevolgen voor je eigen, primaire werkomgeving. Heb je bijvoorbeeld een specifiek programma op het oog, maar vertrouw je het niet volledig of ben je nog niet overtuigd van de kwaliteit van het programma, dan kun je het in een sandbox-omgeving installeren. Bij eventuele problemen gebeurt er niets met je 'eigen' omgeving.

Een ander voordeel is dat je telkens begint met een schone lei. Vooral bij de virtuele omgeving van Windows Sandbox is dat een voordeel. Je hoeft niet Windows telkens te installeren en up-to-date te houden.Heb je interesse in een virtuele machine en zie je de voordelen van Windows Sandbox, maar beschik je niet over de Pro-versie van Windows 10? Er zijn volop gratis alternatieven, zoals Oracle VM VirtualBox. Nadat je het programma hebt geïnstalleerd, open je het via Start, Oracle VM VirtualBox.

Virtuele machine aanmaken met VM VirtualBox

In tegenstelling tot Windows Sandbox, heb je bij VirtualBox een installatiebestand van Windows nodig. Je hebt hiervoor twee opties. Op de Windows 10-site kun je het hulpprogramma voor het maken van media downloaden. Klik op de knop Hulpprogramma nu downloaden. De wizard vraagt wat je wilt doen: kies hier voor ISO-bestand, als wordt gevraagd welk type media je wilt maken. Het hulpprogramma haalt vervolgens de nieuwste installatiebestanden van Windows binnen. In VirtualBox kun je de Windows-versie vervolgens installeren in een virtuele machine.

Kies voor Machine, Nieuw. Geef de virtuele machine een passende naam en selecteer de map waarin de virtuele machine moet worden opgeslagen. Bij Type en Versie kies je voor Microsoft Windows en Windows 10. Geef hierna de gewenste geheugengrootte aan, waarbij je voor Windows 10 minimaal 2 GB (2048 MB) aanhoudt. Hierbij geldt: hoe meer geheugen je kunt toekennen, hoe vlotter de virtuele machine draait. Klik op Volgende. In het venster Harde schijf kies je voor Maak nieuwe virtuele harde schijf nu aan en klik op Aanmaken. In het venster dat hierop volgt, ga je akkoord met de standaardkeuze van VirtualBox: VDI (VirtualBox Disk Image). Klik op Volgende.

©PXimport

VirtualBox vraagt hoe de harde schijf moet worden opgebouwd. Wij kiezen hier voor Dynamisch gealloceerd. Hierbij zal de schijf pas tijdens het gebruik toenemen tot de maximale grootte en niet direct al kostbare schijfruimte innemen. Klik op Volgende en geef hierna aan waar de virtuele harde schijf moet worden opgeslagen en hoe groot de schijf maximaal mag worden. Wij gaan akkoord met de standaardwaarde van 50 GB. Klik op Aanmaken.

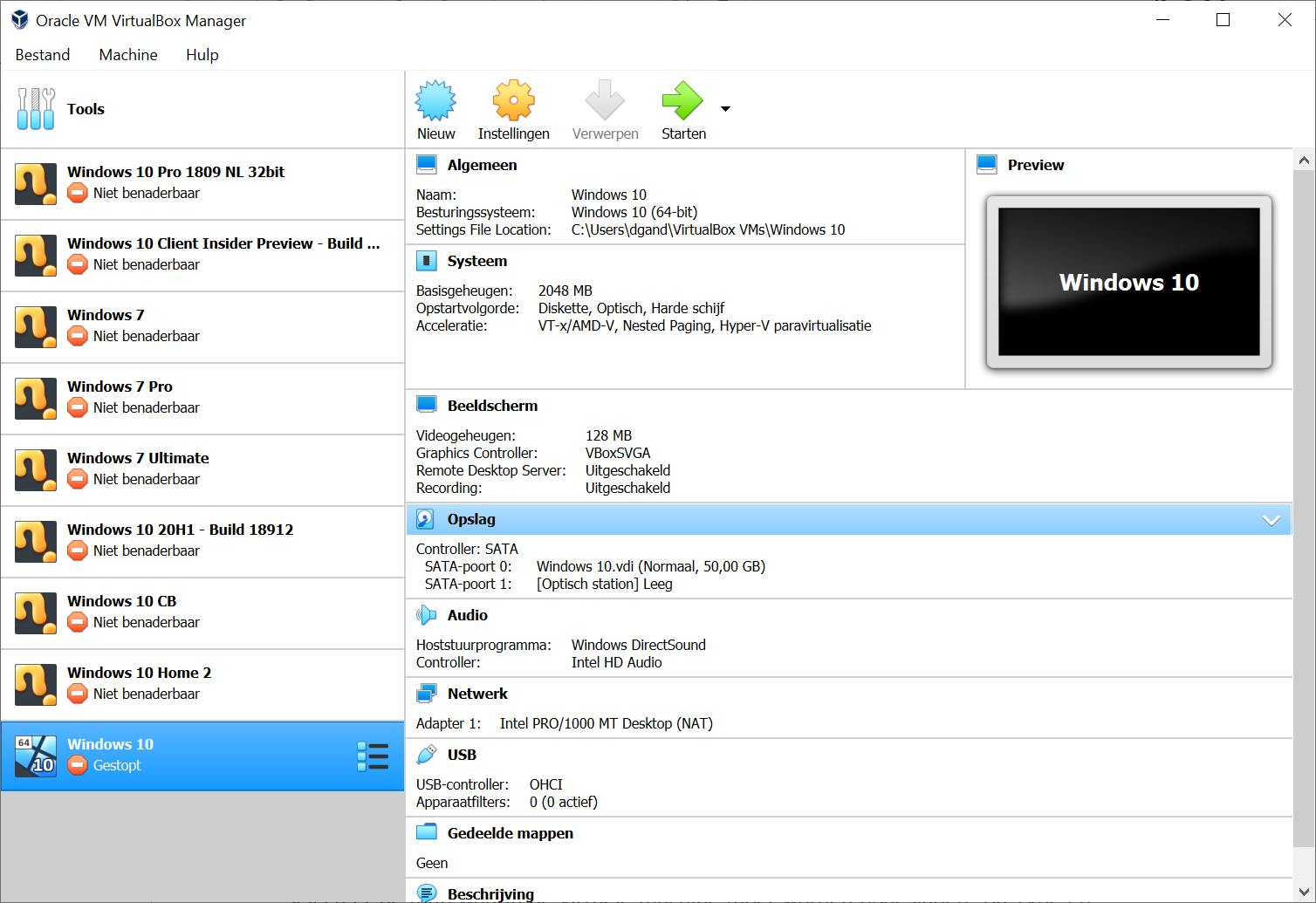

De virtuele machine verschijnt nu in het overzicht van VirtualBox en is bijna klaar voor gebruik. Het is nu immers tijd om Windows 10 binnen de virtuele machine te installeren. Dubbelklik op de virtuele machine om deze te starten. VirtualBox merkt dat er nog geen Windows-installatie aanwezig is en vraagt nu waar de installatiebestanden van Windows zich bevinden. Wijs nu naar het eerder gedownloade iso-bestand van Windows 10.

Hierna begint de installatieprocedure van Windows. Volg daarbij de stappen zoals je gewend bent van een normale installatie van Windows 10. Nadat de installatie is voltooid, beschik je over een volwaarde Windows-omgeving en kun je de virtuele machine opnieuw starten: dubbelklik op de vermelding in het hoofdvenster van VirtualBox.

Kant-en-klare virtuele machine

Heb je geen zin om een virtuele machine te installeren, dan kun je ook een kant-en-klare virtuele machine downloaden bij Microsoft. Deze kun je direct gebruiken in VM VirtualBox. Deze route kent wel een belangrijke beperking: de licenties op de virtuele machine zijn altijd van tijdelijke aard: na een bepaalde periode heb je een nieuwe virtuele machine nodig.

Ga naar de virtualmachine-pagina van Microsoft. Hier vind je een kant-en-klare virtuele machine voor verschillende virtualisatieprogramma’s, waaronder voor VirtualBox. Klik op de knop om de virtuele machine te downloaden. De omgeving wordt aangeboden als ingepakt zip-bestand. Pak het zip-bestand uit en open VirtualBox. Kies vervolgens voor Bestand, Appliance importeren.

Blader naar de zojuist gedownloade virtuele machine en selecteer deze. Je herkent het bestand aan de bestandsextensie .ova. Klik op Volgende. Controleer hierna de instellingen die worden getoond in het venster Instellingen Appliance. Je hoeft hieraan niets aan te passen. Klik op Importeren. Je kunt hierna meteen aan de slag met de virtuele machine.
