Honderden foto’s en video’s, verspreid over verschillende apparaten. Allemaal dierbaar, maar ondertussen zie je door de bomen het bos niet meer. Het is tijd voor orde in de chaos! Verzamel je foto’s op een centrale locatie, houd overzicht en verminder je afhankelijkheid van online opslagdiensten.

Waarschijnlijk heb ook jij heel wat foto’s en video’s op je telefoon, computer en digitale camera staan. Grote kans dat die digitale media in de loop van de tijd zijn verspreid over verschillende locaties. Onder meer Google Foto’s en iCloud helpen je bij het verzamelen van het materiaal, maar wat kun je doen als je liever zelf de regie in handen houdt en niet (meer) afhankelijk wilt zijn? Zorg er eerst voor dat je weet waar de foto’s en video’s zich allemaal hebben verzameld. Breng ze vervolgens onder op een centrale plek, zoals je hoofdcomputer.

Foto’s in kaart

Windows gebruikt een aantal standaardmappen voor de opslag voor foto’s en video’s, zoals Afbeeldingen. Mogelijk heb je ook eigen mappen. Met de zoekfunctie van de verkenner brengen we deze relatief eenvoudig in kaart. Open Verkenner (Windows-toets+E) en klik op Deze pc. Je vindt die optie links in het venster.

Gebruik nu het zoekvak rechtsboven, Zoeken in Deze pc, om inzichtelijk te maken waar alle foto’s zijn opgeslagen. Geef de zoekopdracht Soort:picture. Verkenner zoekt nu naar alle afbeeldingen en geeft deze weer. Zie je een foto en wil je weten waar deze staat? Klik erop met rechts en kies Bestandslocatie openen. Verplaats de foto’s naar een logische locatie.

Herhaal dezelfde stappen voor je videomateriaal, dit doe je via de zoekopdracht Soort:video. Overigens kun je de zoekopdracht ook gebruiken voor het zoeken naar andere bestandssoorten. Typ Soort: en open in de menubalk de optie Zoekopties. Klik op Soort en kies het gezochte bestandstype.

Met Windows Verkenner zoeken we naar alle verspreide foto’s.

Van je telefoon

Maak je fanatiek foto’s en video’s met je telefoon? Er zijn verschillende manieren om de media te verplaatsen naar je computer. Gaat je voorkeur uit naar een handmatig proces, dan kun je de telefoon via een usb-kabel koppelen aan de computer. Windows herkent het toestel en vraagt of je de bestanden wilt zien in Windows Verkenner of dat je de media wilt importeren.

Krijg je deze melding niet te zien en wordt de telefoon niet getoond in Verkenner onder Deze pc? Zorg dan dat de telefoon op de juiste manier is ingesteld. In Android open je de instellingen en kies je USB-voorkeuren. Bij USB gebruiken voor kies je voor Bestandsoverdracht. Afhankelijk van de Android-versie, moet je hier mogelijk kiezen voor Media-apparaat, MTP of een soortgelijke opdracht. In Verkenner kies je vervolgens voor Deze pc / Telefoonnaam. Bijvoorbeeld Deze pc / Pixel 7 Pro of Apple iPhone.

Rechts lees je Interne gedeelde opslag. Dubbelklik erop om de onderliggende mappen op de telefoon te zien. Blader nu naar de map Pictures voor een overzicht van de mappen en foto’s. De mapnaam is afhankelijk van de gebruikte telefoon. Je kunt de mappen nu kopiëren naar de lokale computer.

Handmatig foto’s en video’s van je telefoon kopiëren.

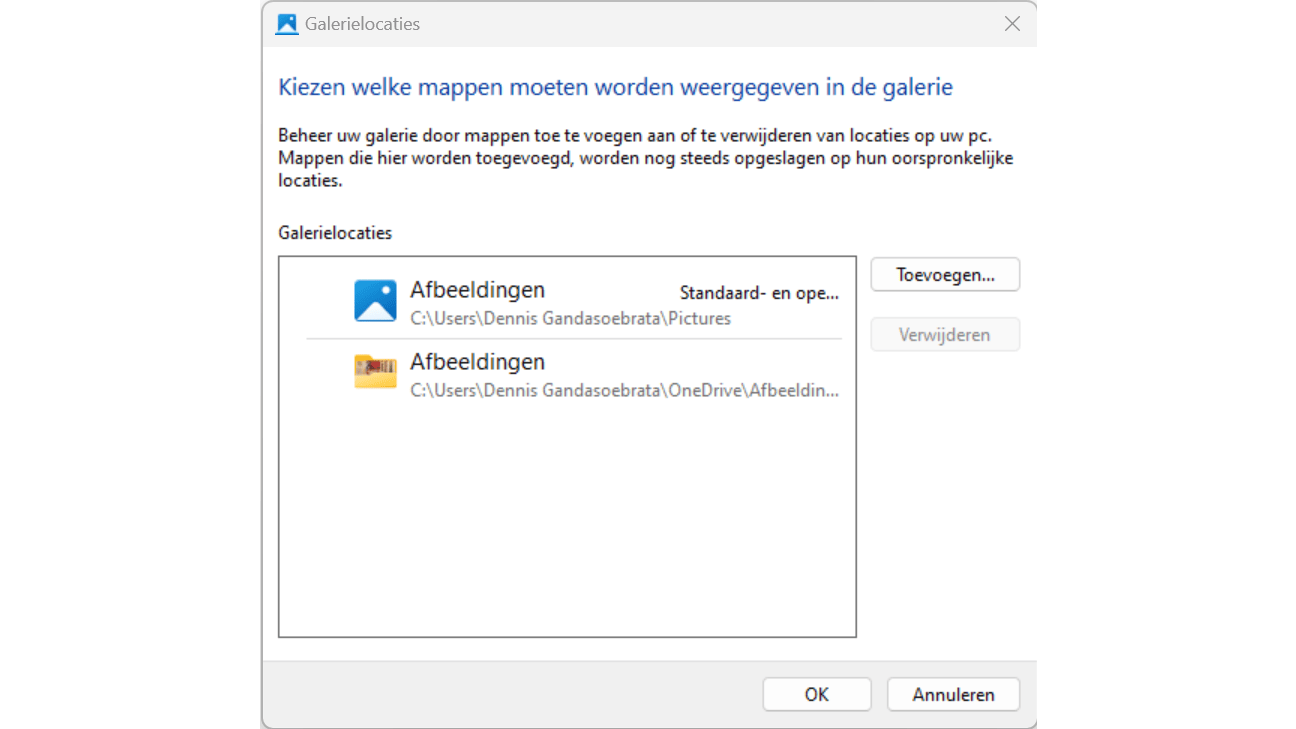

De Galerie toont foto’s van verschillende plekken.

Telefoonkoppeling

In Windows 11 vind je ook de app Telefoonkoppeling. Hiermee kun je de inhoud van je telefoon zonder usb-kabel overzetten. Hoewel de app wat betreft functionaliteit veel meer in huis heeft, kunnen we deze ook goed inzetten voor het snel overzetten van foto’s en video’s. Je hebt Android 7.0 of hoger of iPhone 14.0 of hoger nodig.

Open Telefoonkoppeling via het Startmenu en selecteer je apparaat (Android of iPhone). Scan de QR-code met de camera van je telefoon. Installeer nu de bijbehorende app uit de appstore van Android of iOS en tik in het beginscherm van de mobiele app op Doorgaan. Op de computer wordt een code getoond. Geef deze op binnen de mobiele app.

De app vraagt vervolgens om aardig wat rechten, onder meer om toegang tot sms-berichten en contactpersonen. Gebruik je de Telefoonkoppeling alleen voor het makkelijk overzetten van foto’s naar je computer? Dan zijn die toestemmingen nergens voor nodig. Alleen bij de melding Koppeling met Windows toegang geven tot foto’s en video’s op dit apparaat kies je voor Alles toestaan. Wil je alleen specifieke mappen delen? Dan kies je hier voor Foto’s en video’s selecteren en wijs je deze gewenste fotomappen aan.

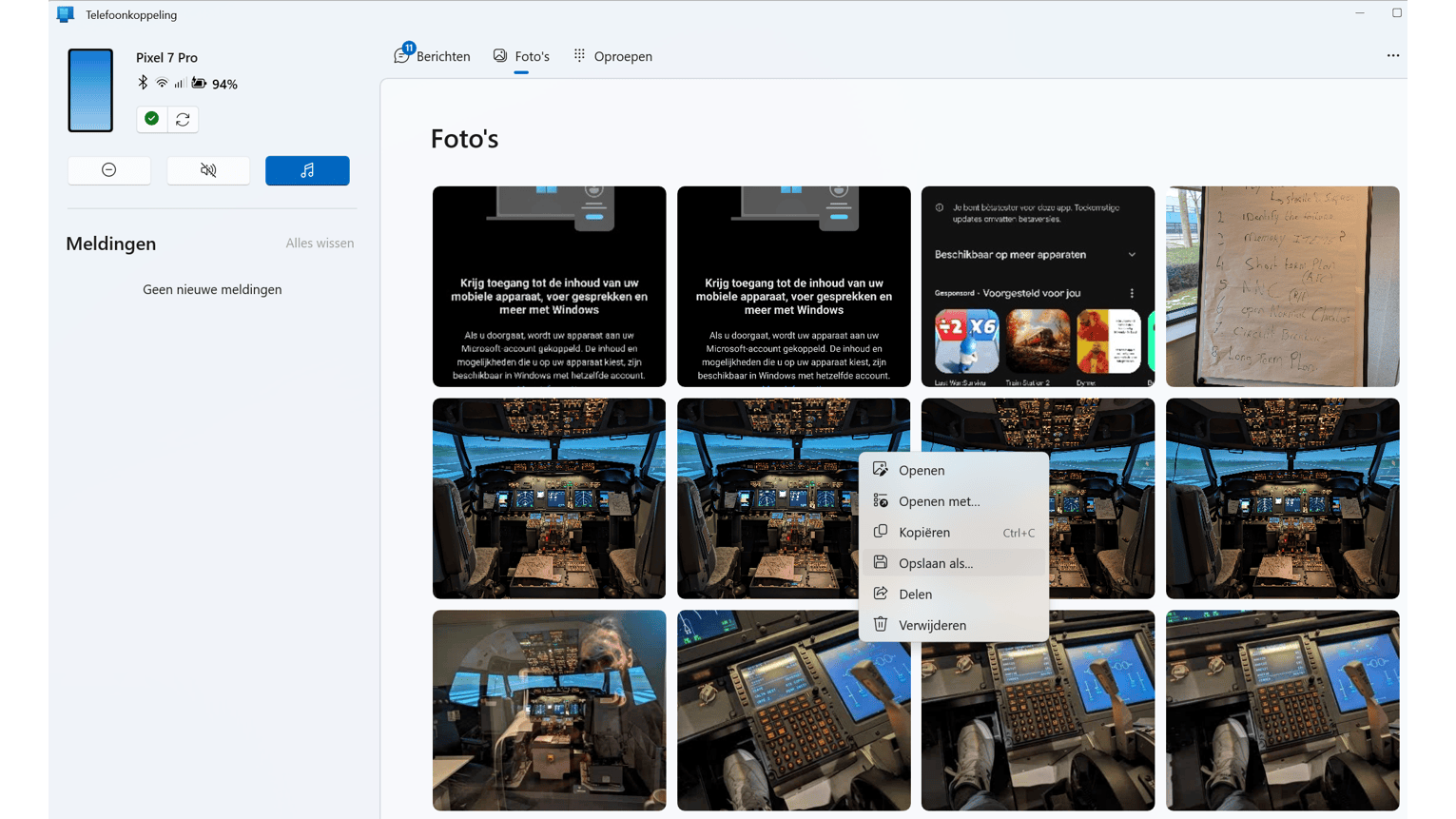

Via Telefoonkoppeling kun je foto’s overzetten naar je computer.

Aan de slag

Alles ingesteld en de stappen van de wizard doorlopen? Keer terug naar de computer. Bovenin vind je de verschillende secties van Telefoonkoppeling. Klik op Foto’s. Een overzicht van je mobiele foto’s verschijnt. Telefoonkoppeling ondersteunt 2000 foto’s en toont hierbij de meest recente. Heb je meer foto’s, dan worden deze niet in de app getoond.

Gebruik je de app voor het overzetten van foto’s naar je computer? Dan is het verstandig om de foto’s regelmatig te kopiëren. Dat gaat eenvoudig: selecteer de foto en versleep deze naar de gewenste opslaglocatie. Je kunt ook met de rechtermuisknop op de foto klikken en kiezen voor Opslaan als. De app geeft je bovendien nog andere mogelijkheden. Klik op Delen om de foto via e-mail te versturen. Via de rechtermuisknop kun je foto’s ook verwijderen of direct openen in een specifieke app, bijvoorbeeld voor bewerking.

Je kunt verschillende acties met de foto’s uitvoeren.

Foto’s-app

In Windows 11 vind je de ingebouwde app Foto’s, die vooral het laatste jaar een stuk bruikbaarder en daarmee waardevoller is geworden. En eerlijk is eerlijk: je hoeft hier niets extra’s voor te betalen. Ook is de nieuwste versie van de app behulpzaam bij het importeren van foto’s van verschillende locaties.

Zorg je dat je de nieuwste versie van de app hebt: open via het Startmenu de Microsoft Store en klik op Bibliotheek. Kies Updates ophalen en werk de Foto’s-app bij als dat nodig is. Open de app hierna via het Startmenu.

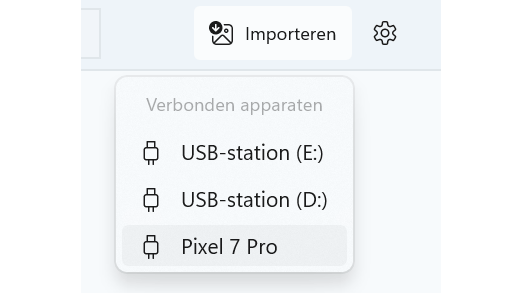

De Foto’s-app leent zich ook goed voor het importeren van foto’s van je telefoon. Sluit de telefoon aan. Rechtsboven in Foto’s vind je de knop Importeren. Klik hierop voor een overzicht van verbonden apparaten (en locaties) waarvan je kunt importeren. Kies de telefoon en zorg dat deze is ontgrendeld. Foto’s zoekt vervolgens naar aanwezige bestanden en geeft de gevonden foto’s weer.

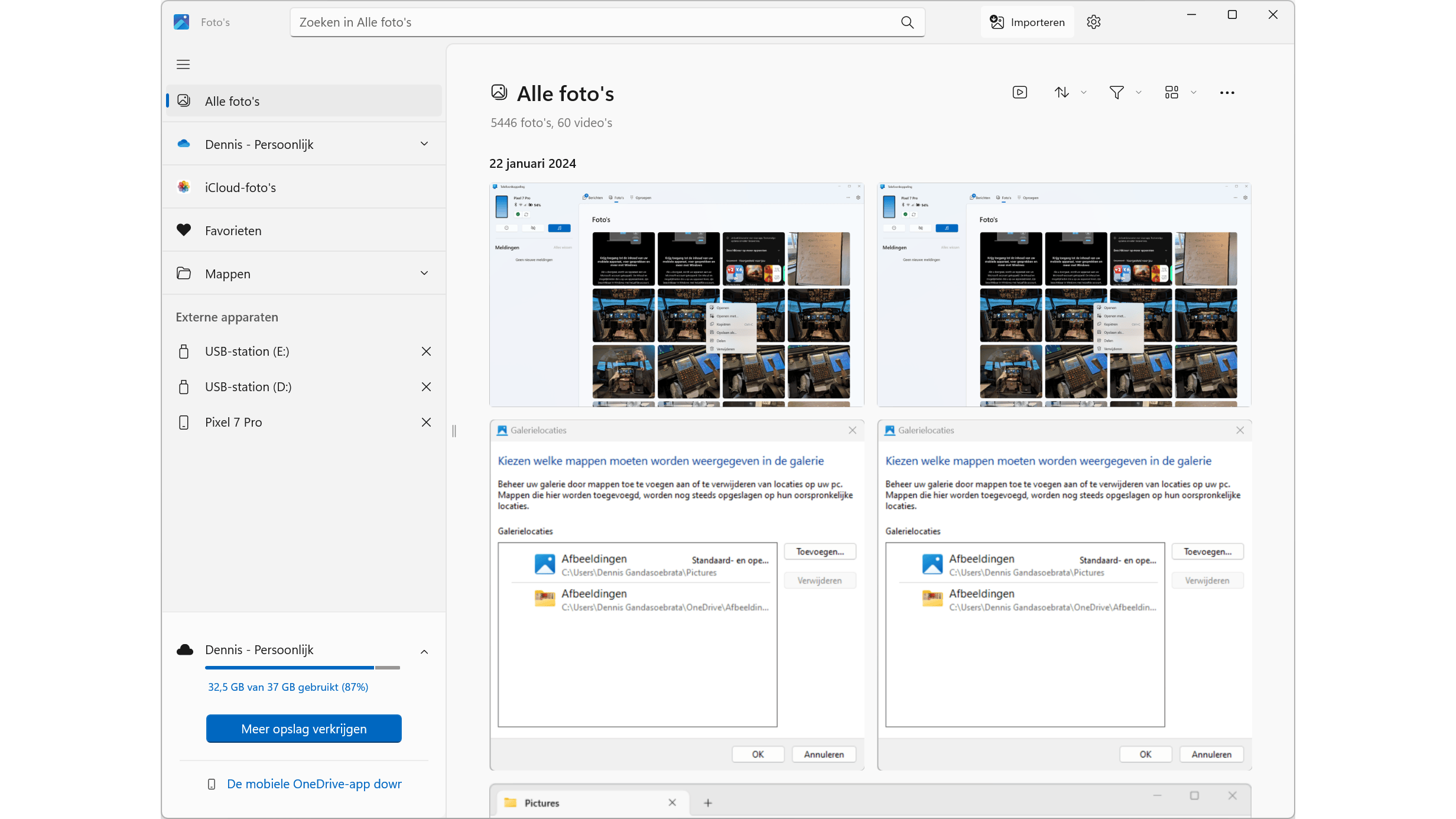

De Foto’s-app is flink uitgebreid de afgelopen jaren.

Centrale weergave

Ondanks dat je foto’s op verschillende locaties kunt bewaren, zie je in Foto’s al het materiaal in één weergave. Links in het venster kies je voor Alle foto’s. Rechts verschijnen de foto’s. En nog belangrijker: eveneens rechts zie je om hoeveel foto’s en video’s het gaat. De foto’s zijn gesorteerd op periode. Gebruik de schuifbalk rechts om snel een andere periode te zien.

Houd de muis boven een foto om de bestandsnaam te achterhalen. Linksboven de foto vind je soms een pictogram. Dat maakt duidelijk van welke locatie de foto afkomstig is. Lokale foto’s worden zonder pictogram getoond. Is een foto afkomstig van een online opslag zoals OneDrive, dan zie je hier het bijbehorende pictogram. Ook wordt er soms een knop met meerdere lagen getoond. Dit betekent dat dezelfde foto zich op meerdere locaties bevindt. Deze optie komt goed van pas bij het opschonen van de mediaverzameling. Klik op de locatie om de bijbehorende map te openen. Vervolgens kun je de foto bijvoorbeeld verwijderen, zodat je afscheid neemt van dubbele foto’s. Via het menu van de rechtermuisknop heb je aanvullende opties voor de foto’s.

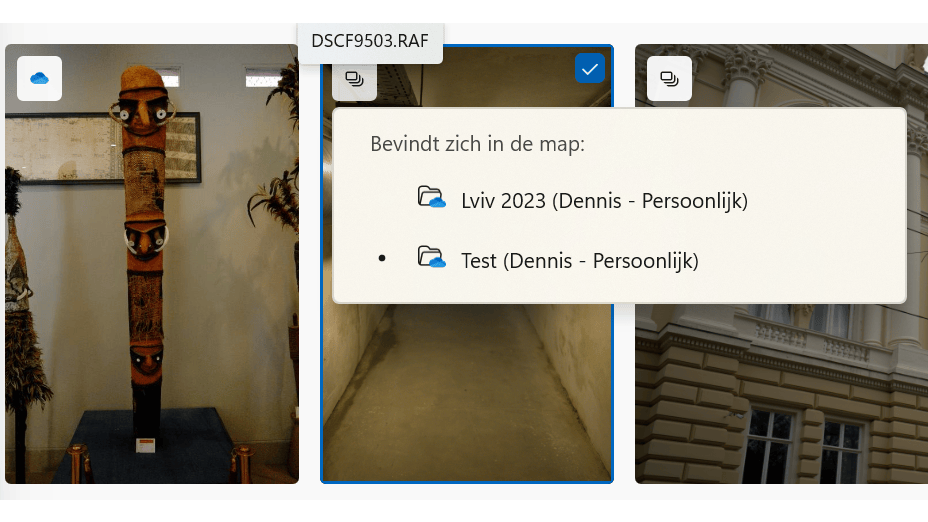

Zijn er dubbele foto’s aanwezig?

Map erbij

In de sectie Mappen toont Foto’s de inhoud van de standaardfotomappen in Windows, zoals Afbeeldingen en Schermopnamen. Grote kans dat je ook andere mappen met foto’s hebt, die je graag in de weergave meeneemt. Klik met de rechtermuisknop op Mappen en kies Map toevoegen. Klik op de map en kies voor Map selecteren. Wordt er een map getoond die je liever niet wilt zien, dan klik je hierop met de rechtermuisknop en kies je voor Map verwijderen.

Via de rechtermuisknop kun je meer acties uitvoeren. Deze zijn afhankelijk van de locatie van de foto. Klik je bijvoorbeeld met rechts op een foto van OneDrive, dan heb je hier de keuze OneDrive-map delen, maar ook Weergeven op OneDrive-web (om de oorspronkelijke map te bekijken in de browser).

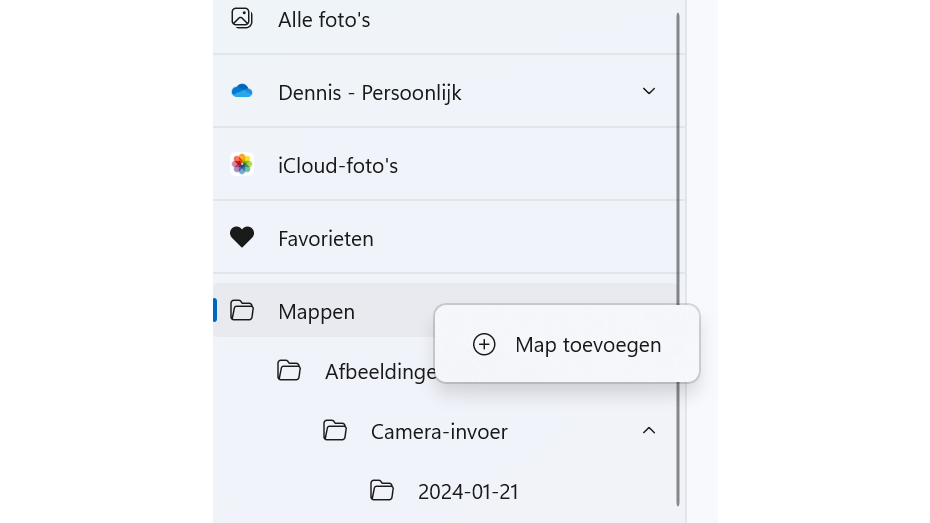

Voeg extra mappen toe aan je overzicht.

Ook iCloud

Met de meest recente versie van Foto’s kun je ook foto’s van je iPhone bekijken. Je neemt hiervoor wel een extra stap. Klik links in het venster van Foto’s op iCloud-foto’s en klik hierna op de knop iCloud voor Windows downloaden. De Microsoft Store wordt geopend. Installeer de app en meld je aan.

Nadat de foto’s zijn geïmporteerd, worden ze meteen zichtbaar in de Foto’s-app. Je herkent ze aan het iCloud-logo in de linkerbovenhoek. Heb je geen iPhone en hoef je de vermelding in het linkermenu niet te zien? Klik op het tandwiel rechtsboven om de instellingen te openen. Zet de schuif op Uit bij iCloud-foto’s weergeven.

Online opslag

Tablet, telefoon, laptop, desktop: heb je alle locaties inzichtelijk waar je je foto’s en video’s hebt bewaard? Om het materiaal in één keer naar een centrale plek te brengen (bijvoorbeeld een map op de desktop), kun je ook gebruikmaken van een online opslagdienst, bijvoorbeeld Dropbox of OneDrive. Je gebruikt de online opslag om het materiaal tijdelijk in op te slaan en te kopiëren naar een centrale locatie.

Installeer eerst de app van Dropbox of OneDrive op elk apparaat waarop je foto’s en video’s hebt. Kopieer de foto’s naar de online omgeving en haal ze vervolgens binnen op de computer waarop je ze wilt verzamelen. In de praktijk kun je vaak prima vooruit met de gratis variant van de opslagdiensten: we gebruiken ze immers alleen als tijdelijke opslag bij het overzetten naar de centrale locatie. Maak de online map hierna leeg en herhaal de stappen bij de andere apparaten om ook die foto’s over te brengen.

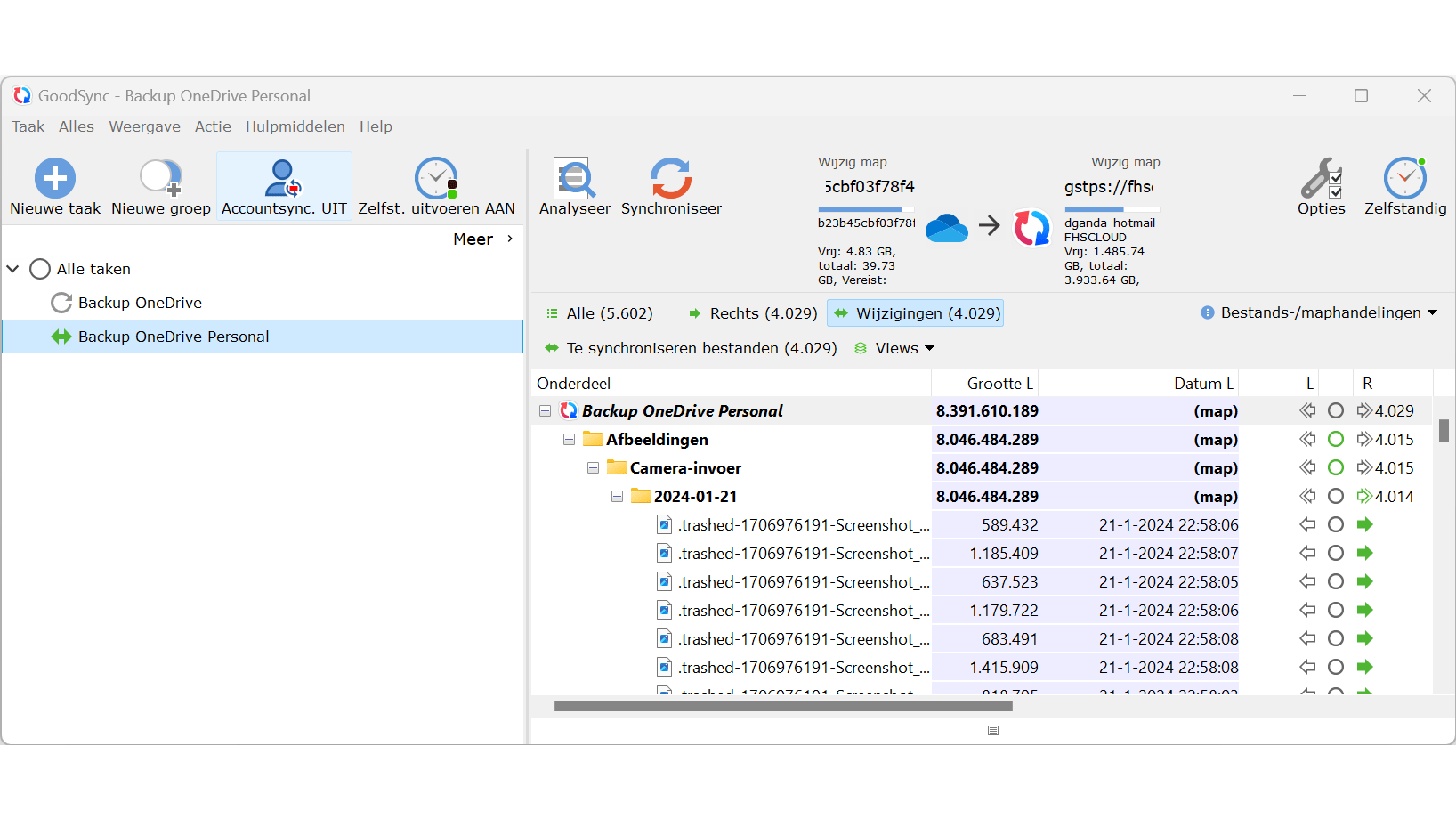

Met GoodSync synchroniseer je eventuele online opslagdiensten ook lokaal.

Ontdubbelen

Niets is zo irritant als dubbele foto’s. Ze nemen onnodig ruimte in en maken het er niet overzichtelijker op. In de eerdergenoemde Foto’s-App zie je al welke foto’s dubbel zijn en op welk locaties ze zich bevinden, maar helpen met het ‘ontdubbelen’ ervan zit er niet bij. Je kunt hiervoor gebruikmaken van verschillende apps. Goed voorbeeld van een compact en no-nonsens programma is Find.Same.Images.OK. Prettig is dat je het niet hoeft te installeren en dat het gebruik ervan gratis is.

Kies voor Portable als je niet wilt installeren en voor Installer als je het programma wel permanent wilt gebruiken. Kies bij Compare All voor Compare All (om alle mappen met elkaar te vergelijken) of voor Folder vs. Folder (om specifieke mappen met elkaar te vergelijken). Loop de rest van de opties even door en bepaal bijvoorbeeld of gedraaide en omgekeerde afbeeldingen moeten worden beschouwd als dezelfde foto’s. Tevreden? Klik op Start om de analyse uit te voeren.

De zoekresultaten verschijnen onder in het venster. In de kolom Similarity zie je in een percentage hoe sterk de foto’s overeenkomen, waarbij 100% aangeeft dat het om identieke foto’s gaat. Bepaal bij dubbele foto’s welke je wilt behouden. Klik met de rechtermuisknop op een foto voor de opties, bijvoorbeeld om de foto’s te verwijderen of naar een andere locaties te verplaatsen.

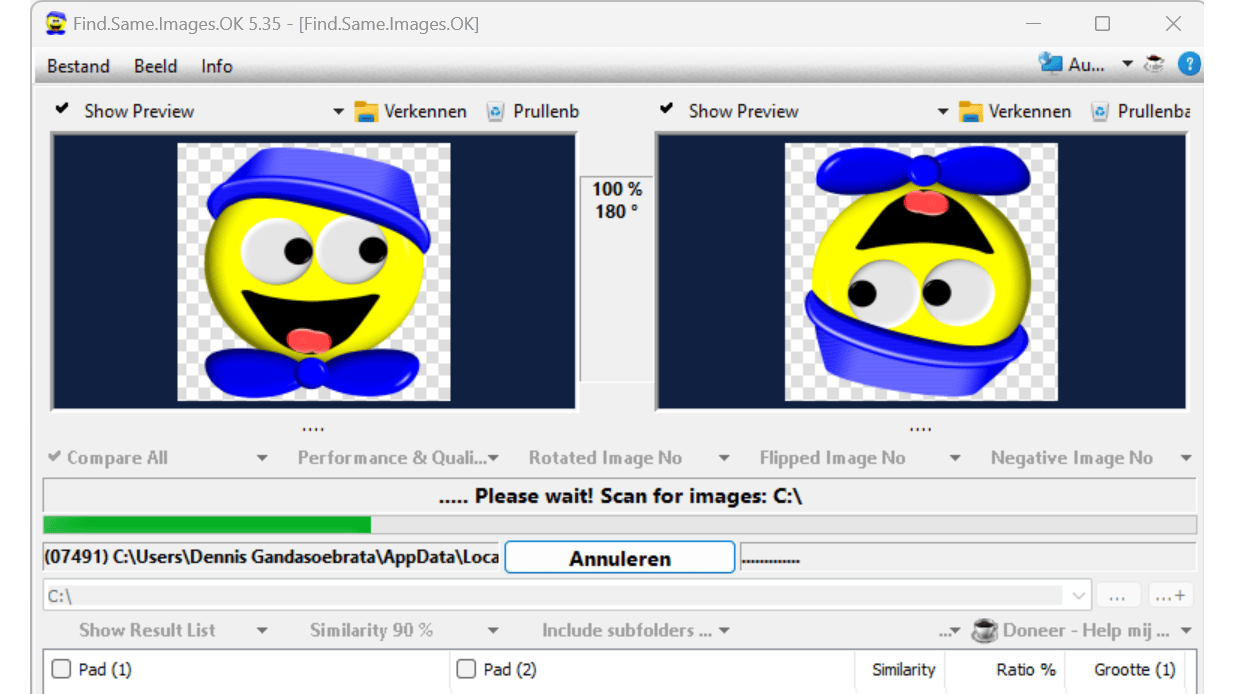

Houd het overzicht en maak korte metten met dubbele foto’s.

Back-uppen!

Meer controle over je foto’s en video’s betekent ook dat je aan alle zaken moet denken, inclusief het maken van een back-up van je kostbare bestanden. Hiervoor heb je verschillende mogelijkheden. Wil je alsnog een online back-up maken en heb je geen bezwaar tegen het gebruik van de standaardmap Afbeeldingen in Windows als centrale opslag voor alle foto’s, dan kun je de recent toegevoegde back-upfunctie in Windows 11 gebruiken.

Open het Startmenu en typ Windows Back-up. Bij Mappen zorg dat de optie Afbeeldingen is aangevinkt. Je kunt ook gebruikmaken van een NAS, zodat je je foto’s en video’s in eigen beheer houdt en de back-up lokaal opslaat.

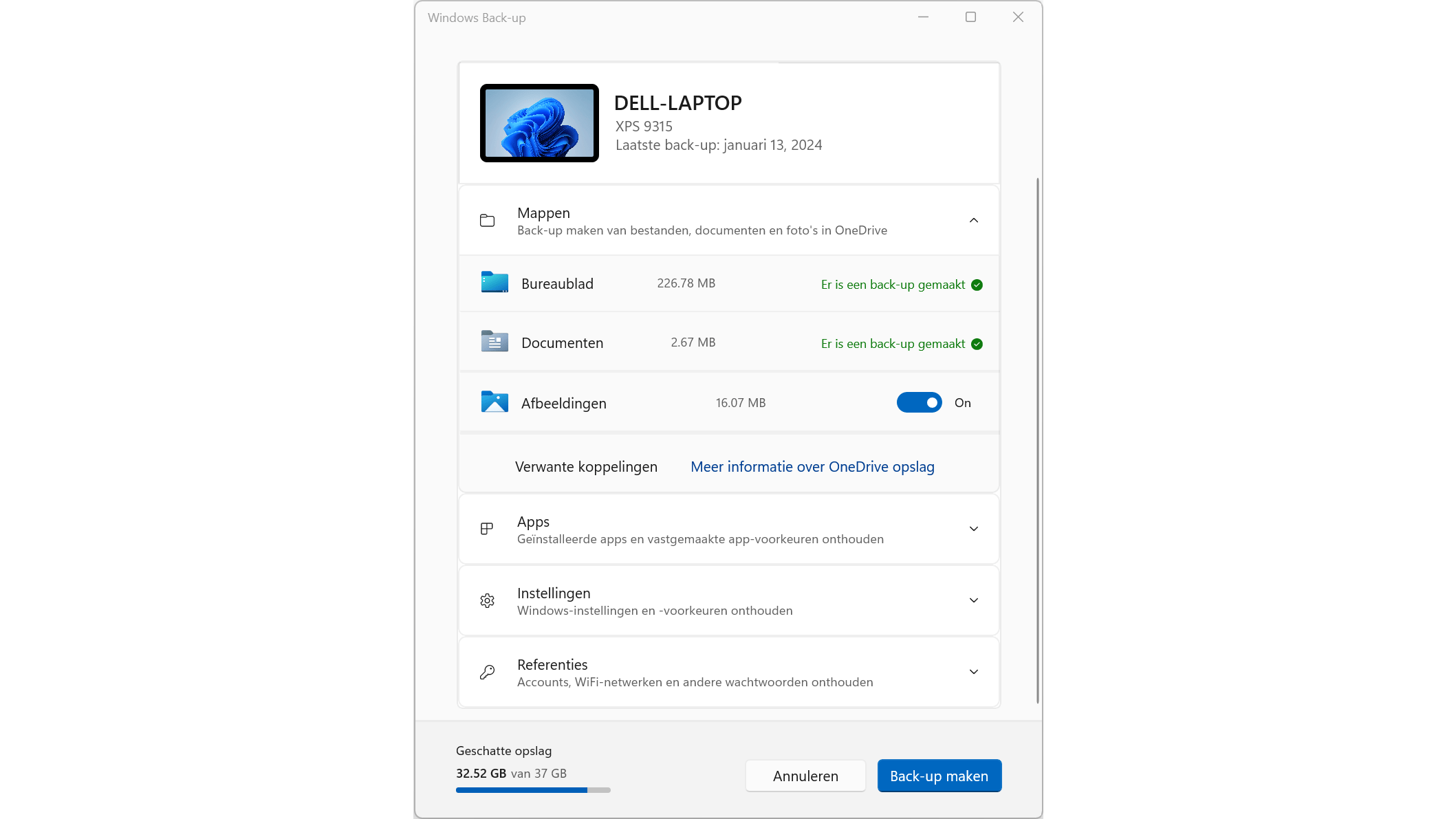

Een back-up kan lokaal, maar ook online.
