10 tips voor je usb-stick
© PXimport
Zekerheid & gemak

10 tips voor je usb-stick

Hoewel we tegenwoordig dankzij de cloud lang niet zo veel usb-sticks meer gebruiken als vroeger, zijn usb-sticks allesbehalve uitgestorven. Het is immers verdraaid prettig om al die gigabytes aan bestanden altijd mee te kunnen nemen, ook zonder internetverbinding. Een kwestie van bestanden erop mikken en bestanden eraf halen. Dat is prima, maar er zijn allerlei handige trucjes waarmee je het gebruik van je usb-stick nog veel handiger kunt maken. We lichten er tien voor je uit.

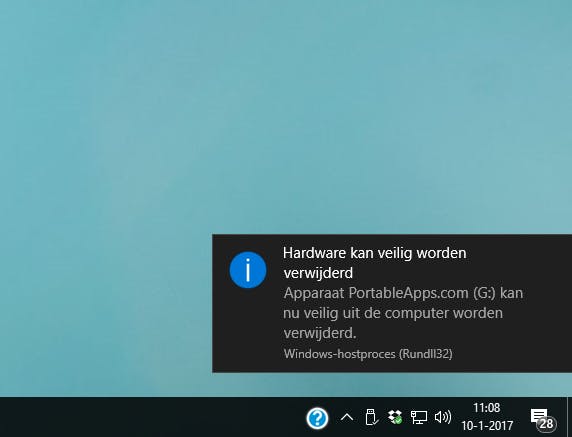

Tip 01: Veilig verwijderen

Veel mensen denken dat het een fabeltje is dat je je usb-stick veilig moet verwijderen oftewel, via het systeemvak of de Verkenner de stick eerst ‘ontkoppelen’. Helaas is dat echt niet het geval. Hoewel het een stuk minder snel fout gaat dan vroeger – het zal negen van de tien keer goed gaan – is er nog steeds een kans op fouten. Als je de stick er bijvoorbeeld uit trekt op het moment dat er net iets weggeschreven wordt, kan het zijn dat de stick de volgende keer niet meer uit te lezen is. Vaak is dit overigens wel te verhelpen, maar waarom verhelpen als je het ook gemakkelijk kunt voorkomen?

©PXimport

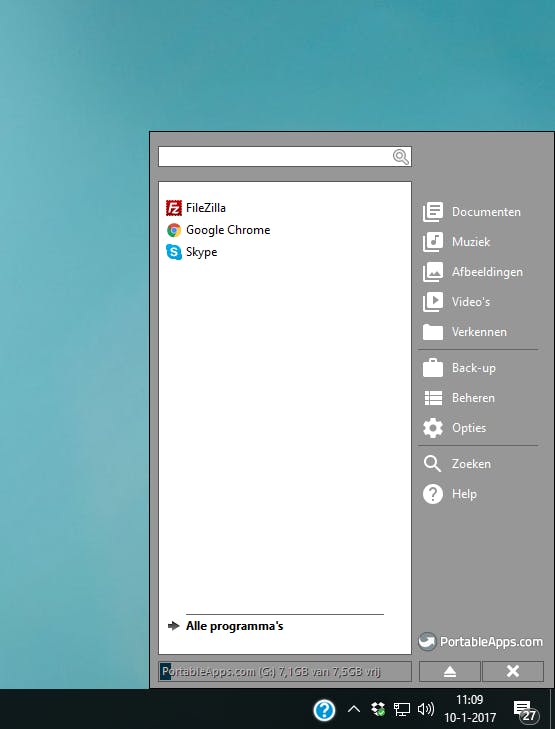

Tip 02: Al je apps op zak

Je kunt een usb-stick gebruiken om al je bestanden bij je te dragen, maar wat dacht je ervan om ook al je favoriete applicaties altijd bij je te hebben? Superhandig, want op die manier kun je als je ergens anders bent, gewoon de usb-stick in het systeem steken en de programma’s gebruiken die jij gewend bent. Op www.portableapps.com kun je allerlei bekende apps downloaden in een draagbare versie (zoals Firefox, OpenOffice, Skype enzovoort). Deze open je na het plaatsen van de usb-stick simpelweg vanuit een los startmenu.

©PXimport

Tip 03: Encryptie

Hoe meer gegevens je op je stick bewaart, hoe belangrijker het wordt om die stick goed te beveiligen. Dat kan door de gegevens op de stick te versleutelen. Een handig programma hiervoor is DiskCryptor. Het programma werkt heel simpel. Na het downloaden en installeren, start je DiskCryptor, selecteer je het station dat je wilt versleutelen en voer je een wachtwoord in. Klik dan op Encrypt, dit proces duurt wel even. Wil je nu voortaan de bestanden benaderen, plaats dan de usb-stick, start DiskCryptor, klik Mount en vul je wachtwoord in. Let op: zonder wachtwoord (en dus ook zonder dit programma) kun je niet meer bij je bestanden, dus zorg dat je het wachtwoord onthoudt.

Heeft je systeem bij het opstarten al kuren? Maak een rescue-stick tegen virussen en malware

-

Tip 04: Viruskiller

In het pakket met portable apps uit tip 2 zitten ook antivirusprogramma’s, maar daar heb je niet zoveel aan als je systeem direct bij het opstarten al kuren heeft. Bovendien wil je die usb-stick waarop ook allerlei bestanden staan natuurlijk niet infecteren. De oplossing: een rescue-usb-stick waarop een antivirustool draait. Surf hiernaartoe en klik op Download now om het installatiebestand van Trend Micro Rescue Disk te downloaden. Zorg dat je een lege usb-stick in je pc hebt gestoken en start het gedownloade programma. Geef vervolgens als installatie-locatie de usb-stick aan en klik op Install. Je hebt nu een usb-stick waarmee je je pc kunt opstarten, waarna je kunt scannen naar virussen en malware.

©PXimport

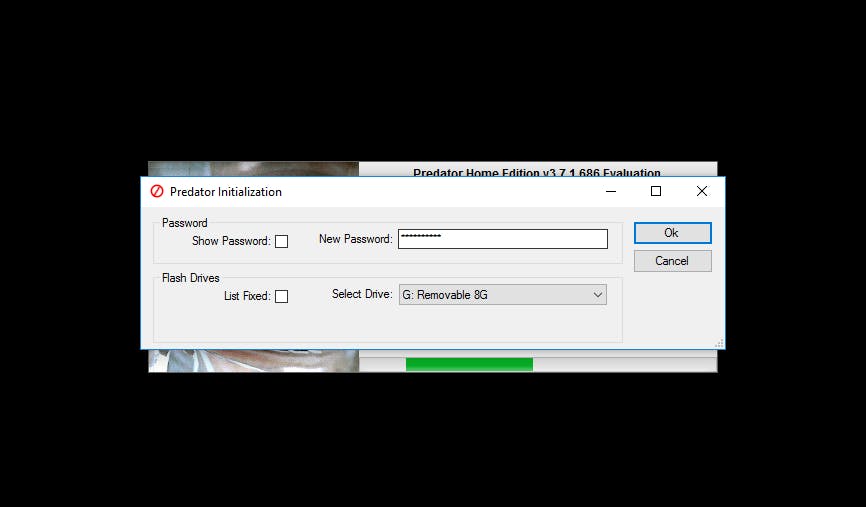

Tip 05: Systeemvergrendeling

Als je van huis weggaat, neem je je sleutel mee. Waarom is dat eigenlijk niet zo op je pc? In principe vergrendel je je pc natuurlijk met een wachtwoord, maar zeg eens eerlijk, doe je dat ook als je even vijf minuten weg bent? Door Predator te installeren op je pc, verander je een usb-stick in een toegangssleutel voor je pc. Wanneer je het programma hebt geïnstalleerd en gestart, voer je een wachtwoord in en selecteer je een usb-stick waarop je de sleutel wilt installeren. Klik vervolgens op OK. De sleutel wordt nu direct geactiveerd. Wanneer je de usb-stick uit je systeem verwijdert, springt alles op zwart en je toetsenbord en muis werken niet meer (dus ook iemand die het wachtwoord weet, komt er niet in). Plaats je de stick weer, dan wordt alles weer ontgrendeld. Het enige nadeel? Deze oplossing kost je tien dollar. Je mag tien dagen gratis testen.

©PXimport

Je kunt zelfs je systeem vergrendelen met een usb-stick

-

Geheugensteuntje

De tips in dit artikel zijn hartstikke handig, maar je hebt er natuurlijk vrij weinig aan wanneer je vervolgens vergeet om die usb-stick met je mee te nemen. Daar is een handige en eenvoudige oplossing voor, genaamd USB Alert. Het werkt heel simpel: download de software en installeer het programma. Meer hoef je niet te doen. Zodra je nu je computer vergrendelt of afsluit terwijl de usb-stick er nog in zit, klinkt er een luid alarm en krijg je een melding. Zo kun je je stick nooit meer vergeten.

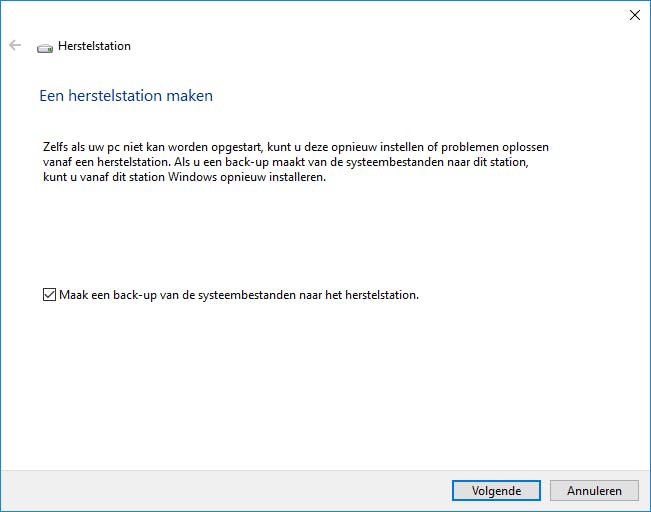

Tip 06: Herstelstation

Als Windows helemaal niet meer wil starten, is het heel prettig als je een manier hebt om de boel te repareren zonder dat je daar Windows voor nodig hebt. Dat kan met een herstelstation, en ook daar kun je prima een (lege) usb-stick (van minimaal 8 GB) voor gebruiken. Maak dus nu voor dit soort noodgevallen alvast een herstelstick. Klik in Windows op Start en typ Herstel en klik op het gevonden resultaat. Klik nu op Een herstelstation maken, waarna een melding verschijnt die je bevestigt met Ja. Klik op Volgende. Na een scan, die een paar minuten kan duren, kun je het station van de usb-stick selecteren en klikken op Maken. Je herstelstation wordt gemaakt. Wanneer Windows nu niet meer wil starten, hoef je alleen deze stick te plaatsen om toch nog de boel te repareren.

©PXimport

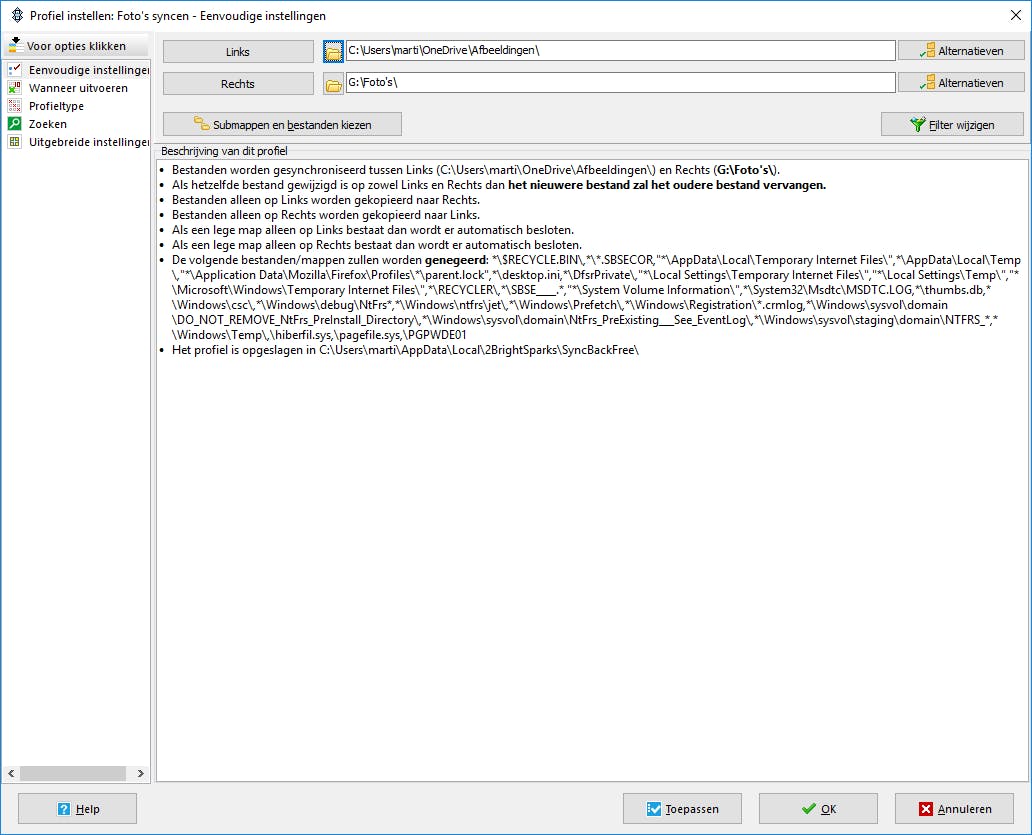

Je kunt foto’s automatisch synchroniseren met je usb-stick

-

Tip 07: Foto-opslag

Laat je graag je foto’s aan vrienden of familie zien? Je kunt natuurlijk handmatig telkens nieuwe foto’s naar je usb-stick kopiëren, maar dat is best een gedoe. Gelukkig hoeft dat niet, je kunt een map op je pc namelijk prima synchroniseren met een map op je usb-stick. Dat kan met behulp van SyncBackFree. Om de software te downloaden ga je naar www.2brightsparks.com, ga daar naar Products / Freeware en klik op Download SyncBackFree. Installeer de software. Wanneer je het programma start, klik je op Nieuw en geef je een herkenbare naam voor het ‘profiel’, zoals Foto’s syncen. Klik op Volgende / Synchronisatie-profiel en wederom op Volgende en daarna op Gereed. Kies nu bij Links de map waarin je je foto’s op je computer bewaart en Rechts de map op je usb-stick. Eventueel kun je links in beeld onder Wanneer uitvoeren nog bepalen wanneer er gesynchroniseerd moet worden, zodat je niet voortdurend je stick in de pc hoeft te hebben voor synchronisatie. Tip: je kunt het programma ook zo instellen dat er direct gesynchroniseerd wordt als de usb-stick geplaatst wordt, maar daarvoor moet je wel de betaalde versie downloaden (SyncBackSE, 39,95 dollar, ca. 37,75 euro).

©PXimport

Tip 08: Wifi-connector

Als je je laptop op veel verschillende locaties gebruikt, dan staat dat apparaat waarschijnlijk vol met allerlei informatie over draadloze netwerken (SSID’s en wachtwoorden). Moet je ineens op een andere computer werken, dan wil je die netwerkgegevens natuurlijk het liefste gelijk bij de hand hebben. Wifi Network Backup Manager kan dit voor je regelen. Download het programma naar je usb-stick en start het op. Alle netwerkprofielen worden getoond en je kunt deze opslaan als xml-bestand (let op, in dit soort gevallen is het versleutelen van je bestanden op je stick wel heel handig). Heb je nu op een andere computer de netwerkgegevens nodig? Plaats de stick, klik op Load en je bent direct weer online.

©PXimport

Tip 09: Systeemversneller

Als je computer een erg langzame harde schijf bevat en een beperkte hoeveelheid geheugen heeft, dan kun je het systeem sneller maken door een snelle usb-stick te gebruiken als cache-schijf. Veelgebruikte bestanden worden dan op de usb-stick gezet, zodat de langzame schijf daar niet voor hoeft te worden gebruikt. De optie zit al standaard in Windows vanaf Vista. Rechtsklik je op je usb-stick in Windows Verkenner en selecteer Eigenschappen. Klik nu op het tabblad ReadyBoost en schakel deze functie in. Windows is zelf slim genoeg om even een testje uit te voeren of het wel nut heeft. Draait Windows op een ssd, dan zal ReadyBoost niet beschikbaar zijn, en probeer je een te langzame usb-stick te gebruiken, dan krijg je ook een foutmelding.

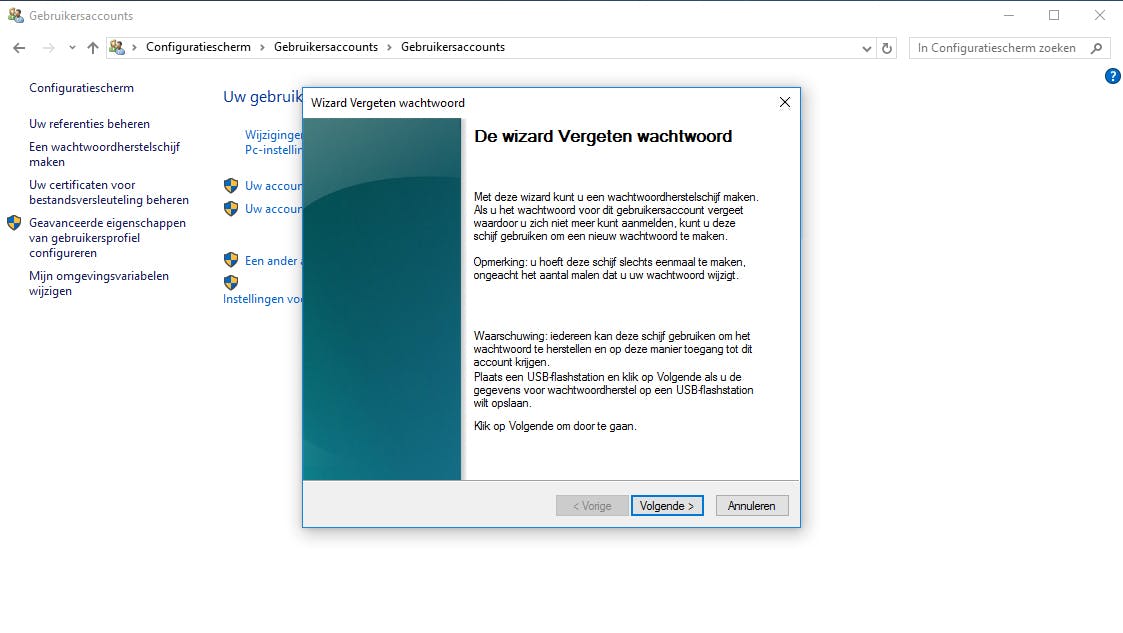

Tip 10: Wachtwoordhersteller

Als het goed is heb je een wachtwoord gekozen in Windows 10 dat je niet vergeet. Maar voor het geval dat tóch gebeurt, is het handig om een usb-stick te hebben waarmee je dat probleem kunt oplossen. Klik op Start, zoek naar Gebruikersaccounts en klik op het gevonden resultaat. Klik nogmaals op Gebruikersaccounts en vervolgens op de optie Een wachtwoordherstelschijf maken. Windows legt je nu precies uit hoe je zo’n schijf maakt, maar pas op: iedereen die jouw usb-stick bemachtigt, kan hiermee in principe je wachtwoord herstellen. Deze optie werkt overigens alleen als er een ‘gewone’ gebruikersnaam en wachtwoord zijn gebruikt. Ben je ingelogd met een Microsoft-account, dan kun je je wachtwoord herstellen via de site van Microsoft.

©PXimport
