Getest: dit zijn de beste ssd's voor Steam Deck en mini-pc's
Huis

Getest: dit zijn de beste ssd's voor Steam Deck en mini-pc's

De meeste ssd’s zijn SATA-ssd’s van 2,5 inch of compacte M.2-2280-NVMe-ssd’s. Maar voor tal van specifieke producten, zoals de Steam Deck, mini-pc’s en enkele laptops, heb je een nóg compactere ssd nodig: de M.2-2230-NVMe-ssd. Deze ultracompacte drives hebben het formaat van een postzegel, maar daar kan vandaag de dag zonder moeite 1 of 2 terabyte aan data op. Maar welke is de beste?

In dit artikel vergelijken we drie M.2-2230-NVMe-ssd's. Dat doen we op de volgende punten:

  • Dagelijks gebruik
  • Zwaarder gebruik, zoals het editen van video's
  • Gameprestaties

Lees ook: Waar voor je geld: 5 mini-pc’s

Een standaard M.2-2280-ssd is 22 millimeter breed en 80 millimeter lang. De compacte M.2-2230-ssd is eveneens 22 millimeter breed, maar slechts 30 millimeter lang. Dat dit formaat een niche is, wordt duidelijk uit het aanbod. De Sabrent Rocket 2230 heeft lange tijd het rijk alleen gehad als je Gen 4 als een eis stelt en het was eigenlijk pas de recente introductie van de Corsair MP600 Mini die wat concurrentie wist te brengen.

Op papier bestaan er weliswaar alternatieven, waaronder de WD SN740, maar in de praktijk zijn die alternatieven niet daadwerkelijk te koop. Op Amazon troffen we wél een aantal modellen aan, al waren die stuk voor stuk voorzien van namen waar we zo onze bedenkingen bij hadden, zoals Dogfish, Sharkspeed en Gamerking. Uiteindelijk hebben we de populairste (dik duizend positieve reviews) toch aangeschaft voor deze test: de ‘Dogfish SSD 1TB M.2 2230 NVMe PCIe Gen 3.0 x4 Interne Solid State Drive Gaming SSD’.

Voor- en nadelen van 2230

Het voordeel van een M.2-ssd ligt voor de hand: hij past in apparaten waar grotere ssd’s niet in passen. Daar vallen enkele laptops onder, waaronder sommige Microsoft Surface-apparaten, maar ook verschillende mini-pc’s en de Steam Deck.

Minder aanbod leidt tot hoge prijzen. Voor de Sabrent Rocket 2230 1TB waren we zo’n 180 euro kwijt en voor de Dogfish rekenden we meer dan 190 euro af. De introductie van de Corsair MP600 Mini 1TB voor 120 euro bracht de markt in beweging, want de Dogfish is op het moment van schrijven op Amazon gezakt naar 129 euro (of 116 euro voor Prime-leden). De Sabrent Rocket 2230 is via de Duitse Amazon te koop voor 119,99 euro (de Nederlandse Amazon rekent nog wel 179,99 euro). De prijzen van deze ssd’s fluctueren sterk, zo heeft de Dogfish ook al even 110 euro gekost.

Het grootste voordeel van deze ssd’s is ook meteen de belangrijkste beperking. Op een postzegel is geen ruimte voor een snelle controller, NAND-geheugen voor de opslag én een DDR4 DRAM-cache. Die laatste ontbreekt dan ook.

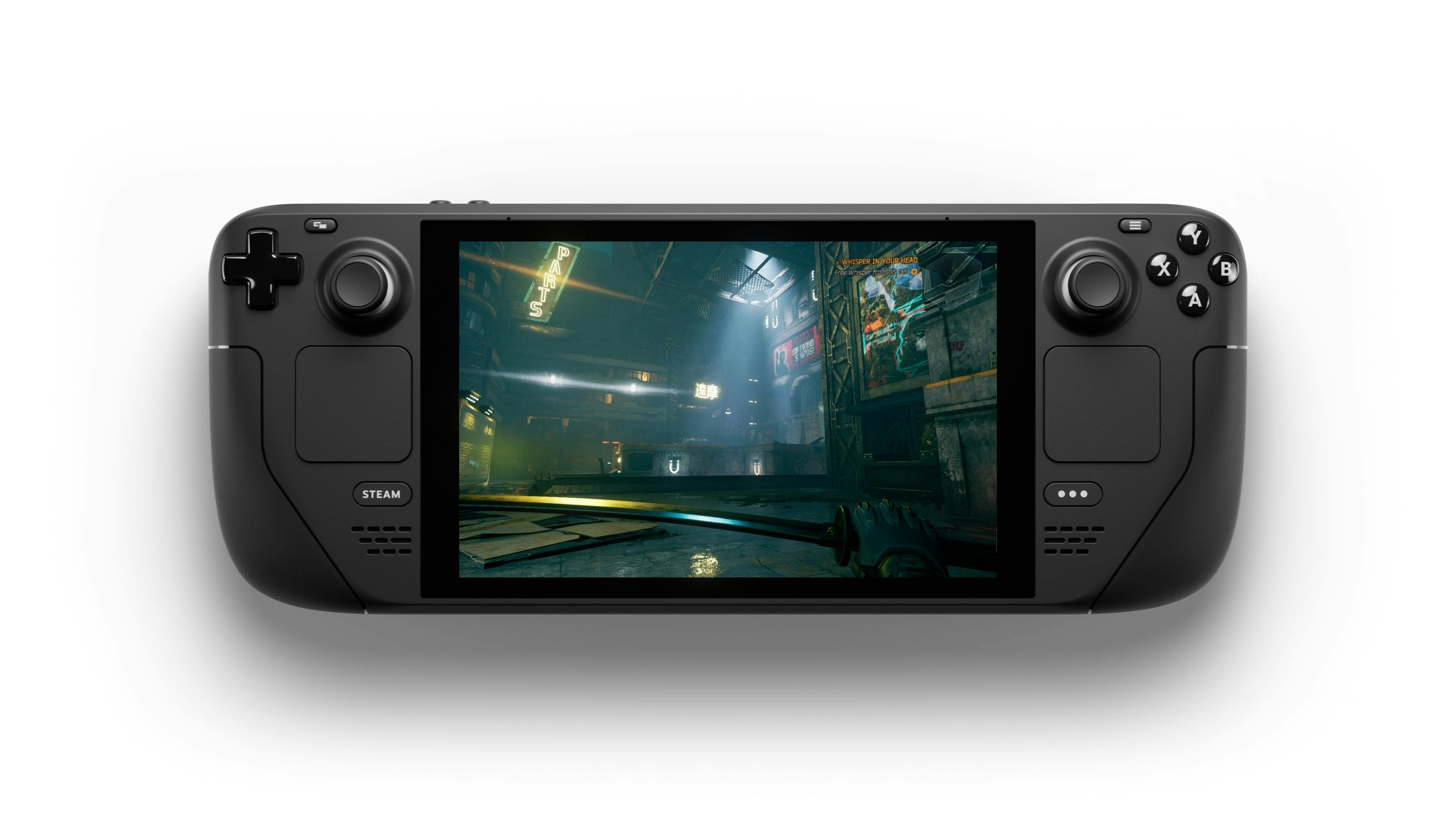

Onder andere de Steam Deck en sommige Surface-apparaten maken gebruik van een M.2-2230-ssd.

Hoe testen wij?

We hebben deze ssd’s getest tijdens dagelijks gebruik – hiervoor refereren we naar de PC Mark 10 Storage Quick Test – en zwaarder gebruik, denk aan het editen van video’s – zie hiervoor het resultaat van de PC Mark 10 Storage Full Test. Dit betreffen combinatiescores van verschillende uitvoerige trace benchmarks, die echte taken reproduceren.

Voor gamen gebruiken we de 3D Mark Storage Test, deze combineert verschillende gamebenchmarks zoals het laden van games, het installeren van games en ook het opnemen van game footage. De ssd-gamescore in de tabel is een eigen berekening die we maken op basis van wat wij belangrijk vinden voor games: de laadtijd plus de tijd die nodig is voor het installeren en updaten. De rangorde bij de scores wijkt iets af van die in 3D Mark omdat die ook naar extra zaken kijkt, zoals recording en streaming.

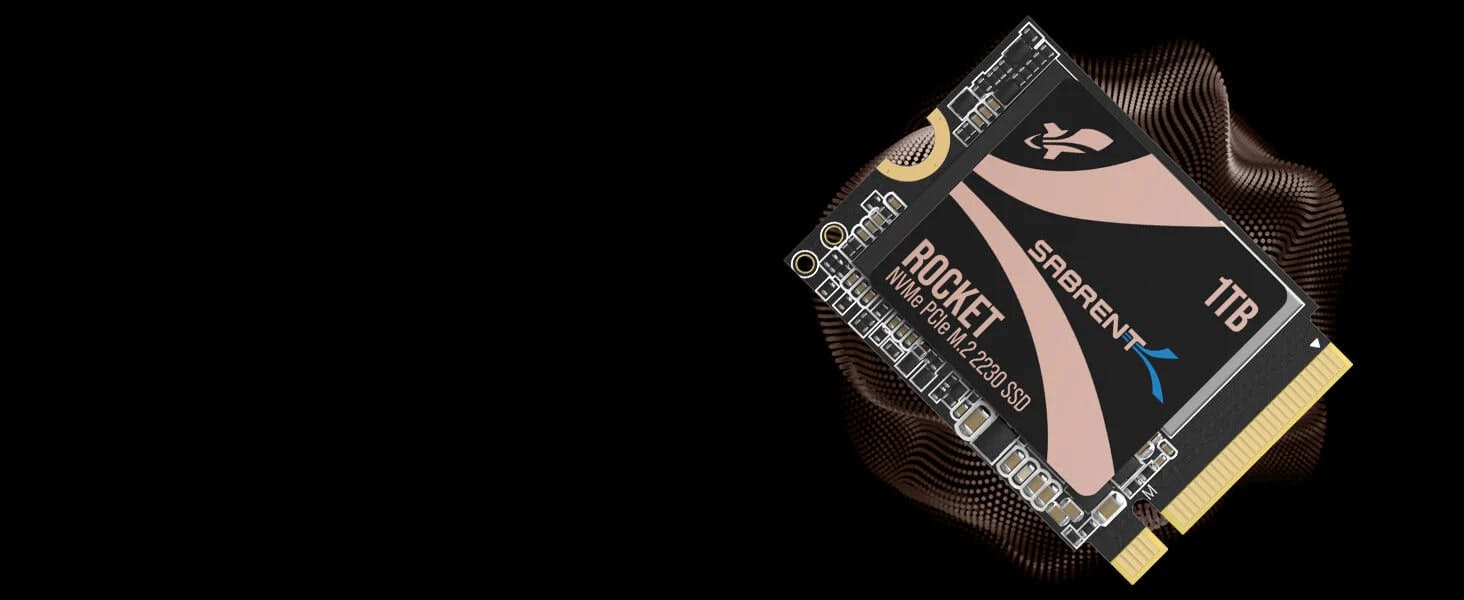

Sabrent Rocket 2230

De Sabrent Rocket 2230 was niet de eerste M.2-2230-ssd, maar de constante beschikbaarheid en de groeiende populariteit van het merk maakt dit model stiekem toch een beetje de bekendste in dit segment, of in elk geval the one to beat.

Sabrent maakt, net als de meeste ssd-fabrikanten, de controller en het werkgeheugen niet zelf. Dat is geen kritiek, zo zit de ssd-markt nu eenmaal in elkaar. Feitelijk is Phison de enige fabrikant van controllers die er echt toe doet in het hogere segment, en is er slechts een handjevol fabrikanten die NAND-geheugen kunnen produceren. Een goede ssd is daardoor vooral een kwestie van goed inkopen en dat doet Sabrent.

Deze ssd is gebaseerd op de E21-controller van Phison en 176layer-TLC-geheugen van Micron. Zoals reeds gemeld, ontbreekt een DRAM-cache op alle en dus ook op deze M.2-2230-ssd. Er zit vijf jaar garantie op of 600 terabytes written. De Sabrent is op het moment van schrijven verkrijgbaar in capaciteiten tot en met 1 TB.

Pluspunten

  • Prima prestaties

  • Goede interne componenten

Minpunten

  • Prijs-kwaliteitverhouding t.o.v. M.2 2280-ssd’s

Sabrent Rocket 2230

Goede ssd met prima prestaties

Corsair MP600 Mini 1TB

Kijken we naar de specificaties van deze Corsair, dan komen die geheel overeen met de Sabrent. Ook deze ssd gebruikt de Phison E21-controller en 176layer-TLC-geheugen van Micron. En ook Corsair biedt vijf jaar garantie of 600 terabyte geschreven data garantie, afhankelijk van wat je eerder bereikt. Eigenlijk exact dezelfde ssd dus, met een iets andere sticker. Al kan het in de praktijk voorkomen dat door firmwareverschillen ssd’s met dezelfde componenten toch anders presteren.

In onze tests zien we echter dat de Corsair MP600 Mini en de Sabrent Rocket 2230 in elke test praktisch identiek presteren. Het maakt het onmogelijk om op het gebied van prestaties een voorkeur uit te spreken tussen de twee. De Corsair is op het moment van testen wel goedkoper en bovendien veel beter verkrijgbaar, waardoor de prijs vermoedelijk een stuk stabieler is.

Pluspunten

  • Prima prestaties

  • Goede interne componenten

  • Redelijke prijs

Minpunten

  • Prijs-kwaliteitverhouding t.o.v. M.2 2280-ssd’s

Corsair MP600 Mini 1TB

Goede ssd, vergelijkbaar met de Sabrent Rocket

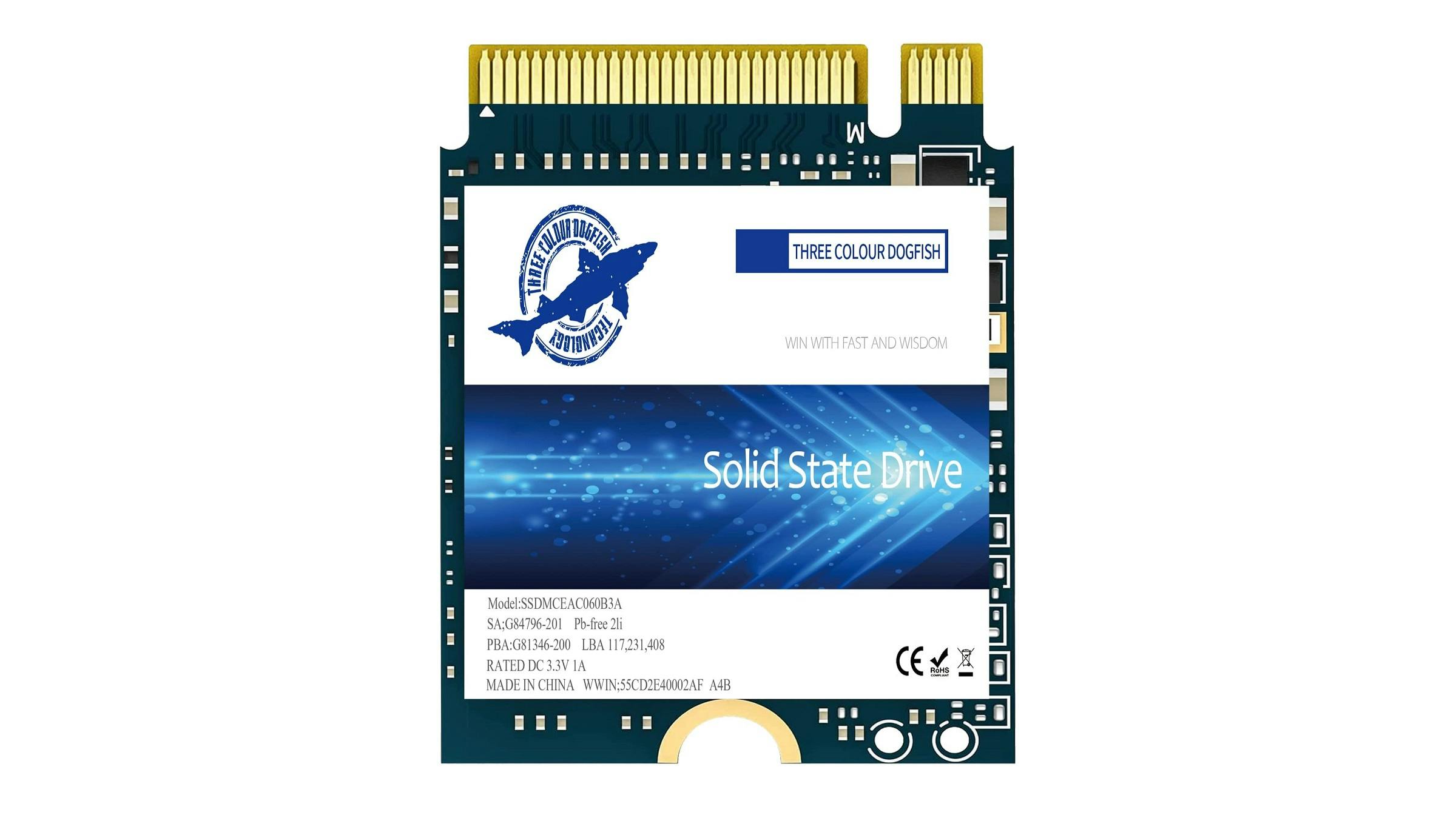

Dogfish 2230 SSD

De Dogfish, we zullen de volledige naam maar niet herhalen, lijkt op papier een rommeltje. De fabrikant specificeert niet welke controller of welk geheugen er wordt gebruikt en ook de markeringen op de ssd geven hierover geen uitsluitsel. De gangbare verklaring is dat deze fabrikant controllers en geheugen gebruikt die op dat moment aantrekkelijk geprijsd zijn; iets wat grotere fabrikanten voor hun goedkopere ssd’s overigens ook doen.

Maar Dogfish gaat op een paar fronten echt te ver. Zo staan er op sommige van hun eigen marketinguitingen zelfs tegenstrijdige gegevens. Zo staat er bijvoorbeeld SATA, terwijl dit een NVMe-ssd is, maar dan met (middelmatige) NVMe-snelheden ernaast. De fabrikant geeft aan drie jaar garantie te bieden, maar gezien het gebrek aan vertrouwen dat bij ons is opgebouwd, zouden we er niet op rekenen dat je na de twee jaar die Amazon biedt op alle door hen verzonden bestellingen, nog veel hebt om op terug te vallen.

Pluspunten

  • Acceptabel bij heel lage prijs

Minpunten

  • Twijfelachtige specificaties

  • Matige prestaties

  • Prijs-prestatieverhouding

Dogfish 2230 SSD

Gewoon een slechte koop

Resultaten vergeleken

De Corsair MP600 Mini en de Sabrent Rocket 2230 lijkten technisch veel op elkaar en presteren ook vrijwel identiek. Ondanks dat het Gen4-ssd’s zijn, concurreren ze uiteraard niet met de prestaties die je van een high-end M.2-2280-ssd mag verwachten. Ze komen aardig in de buurt van een middenklasse M.2-2280-ssd (Gen 4), en dat is voor een extra compacte ssd zeker niet verkeerd. Het zijn resultaten waarmee je prima een videootje kunt bewerken of je games op maximale snelheid kunt inladen; 5000 megabyte per seconde blijft bizar veel data.

De Dogfish is duidelijk de minste van de drie. Niet alleen zijn de maximale lees- en schrijfsnelheden pakweg de helft van wat je van een high-end Gen3-drive mag verwachten, ook de overige resultaten hangen (net) onder die van low-end Gen3- en Gen4-ssd’s. Acceptabel voor licht gebruik of als alternatief voor een SD-kaart, maar zeker niet overtuigend.

Hoewel snellere ssd’s soms meer warmte genereren, worden ze dankzij modernere, efficiëntere controllers in de praktijk vaak juist wat minder warm. En ook hier is dat het geval; we zien de Sabrent en Corsair koeler blijven dan de Dogfish, terwijl ze dus beter presteren.

Conclusie

Hoewel de markt voor M.2-2230-ssd’s een lastige is, is het trekken van een conclusie heel eenvoudig. Zowel de Sabrent Rocket 2230 als de Corsair MP600 Mini combineren gerenommeerde onderdelen en presteren keurig. Kies dus simpelweg het model met de beste prijs, en dat is op het moment van schrijven de Corsair MP600 Mini, die bovendien breder verkrijgbaar is dan de Sabrent Rocket.

In dit artikel hebben we de nodige kritiek op Dogfish geuit. En voor de huidige prijs is deze ssd ook echt niet het overwegen waard. Hij is trager, wordt warmer en biedt minder lang garantie. Desondanks presteert hij maar net onder het niveau van een budget M.2-2280-ssd, dus wanneer deze ssd veel en veel goedkoper zou zijn én je geeft niet zo zeer om prestaties, dan zou het een budgetalternatief kunnen vormen. Maar dan moet Dogfish qua prijsstelling wel héél ver onder de andere duiken, iets wat ons onwaarschijnlijk lijkt.

De tabel met alle testresultaten op een rijtje. Klik op de afbeelding voor een grotere weergave.

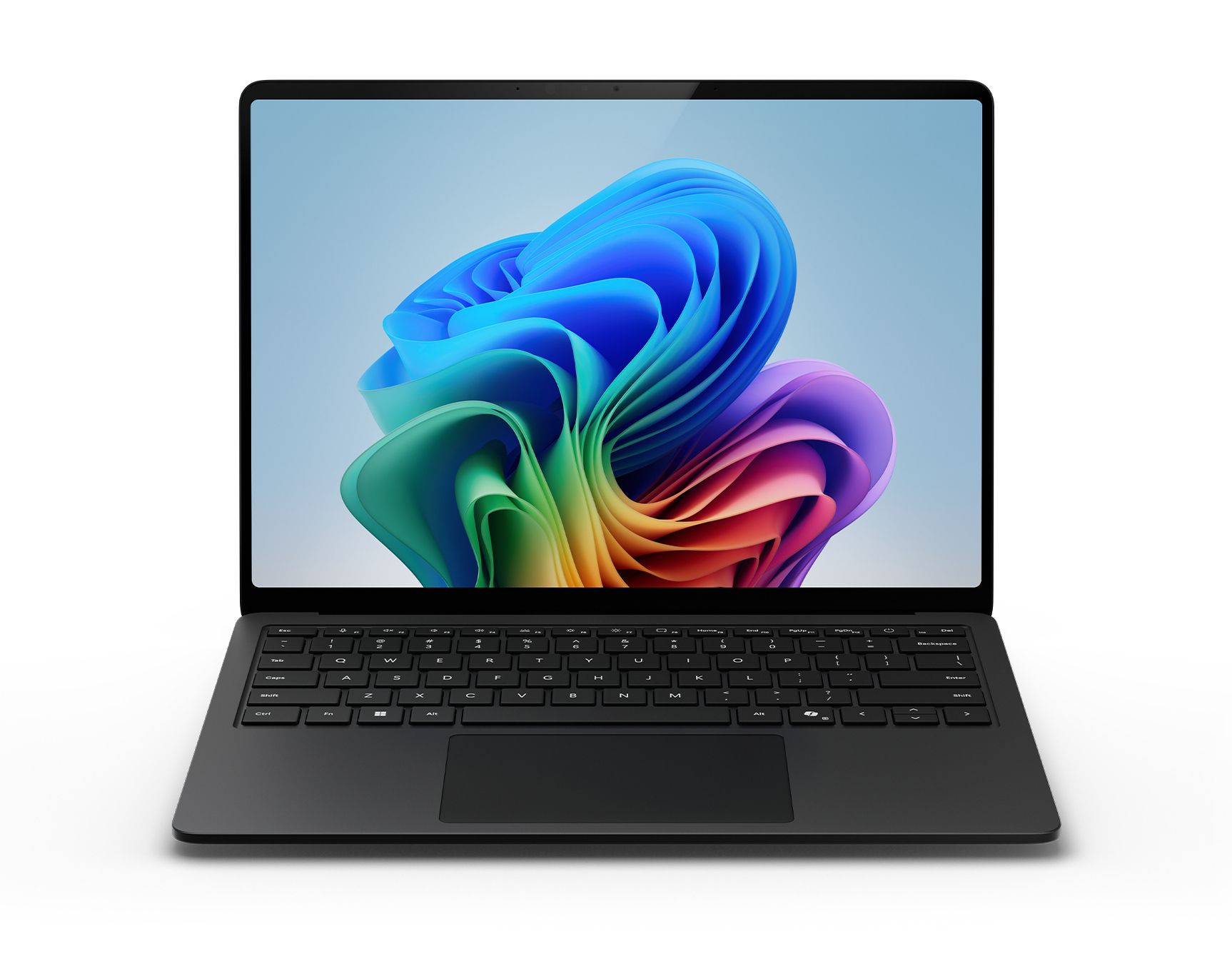

Ook de Surface-laptops van Microsoft hebben M.2-2230-ssd's:

▼ Volgende artikel
Bedien je slimme apparaten met een zelfgebouwd touchscreen
© InfiniteFlow - stock.adobe.com
Huis

Bedien je slimme apparaten met een zelfgebouwd touchscreen

Houd je van knutselen én automatiseer je alles in en om je huis met Home Assistant? Kijk dan zeker eens naar ESPHome. Je kunt eindeloos variëren met componenten. Dankzij de koppeling met Home Assistant bouw je gemakkelijk en voor weinig geld een lichtschakelaar of sensor, om maar wat te noemen. De LVGL-bibliotheek zorgt ervoor dat je nu ook eenvoudig met een touchscreen en zelfbedachte gebruikersinterface kunt werken. We laten zien hoe dat werkt met tips voor passende projecten.

In dit artikel laten we zien hoe je een touchscreen-interface bouwt voor Home Assistant met ESPHome en LVGL:

  • Installeer ESPHome en configureer een ESP32-microcontroller voor je project
  • Sluit een touchscreen aan en stel de juiste GPIO-pinnen en drivers in
  • Gebruik LVGL-widgets voor een interactieve interface
  • Integreer je touchscreen met Home Assistant voor directe bediening van je slimme apparaten

Lees ook: 5 fouten die je niet moet maken in je smarthome

Code downloaden

In dit artikel staat een voorbeeld van wat YAML-code. Omdat YAML erg gevoelig is voor foute spaties, kun je die code beter downloaden en daarna bekijken of kopiëren. In het bestand espcode.txt staan alle regels voorbeeldcode zoals ze in dit artikel aan bod komen. Maar je vindt ook een uitgewerkt voorbeeld in het bestand cyd-demo.yaml. Beide bestanden zijn hier te downloaden.

Uitgewerkt voorbeeld

Het meest uitgewerkte voorbeeld voor de demo met LVGL vind je op deze GitHub-pagina van auteur Gertjan Groen. In de code die je kunt downloaden (ook in het losse bestand cyd-demo.yaml) hebben we ook de RGB-led op de achterzijde toegevoegd, die je bijvoorbeeld als statusmelding kunt gebruiken. Verder is een timer toegevoegd om de backlight te regelen, zodat deze bij inactiviteit wordt uitgeschakeld. Tot slot laten we zien hoe je de GPIO-pinnen kunt gebruiken via de I2C-bus. Op de GitHub-pagina vind je nog meer handige informatie.

ESPHome maakt het heel makkelijk om apparaten te maken voor een slim huis, zoals je eigen sensors. Zo bouwden we eerder al eens een luchtkwaliteitsmonitor, een infraroodzender/ontvanger en een controller met drukknoppen en leds, waarmee je apparaten kunt bedienen en de status aflezen. Hoe je dat doet, lees je in dit artikel: Zo maak je met ESPHome apparaten geschikt voor je smarthome.

De basis voor ESPHome is een kleine, voordelige en zuinige microcontroller, meestal de ESP32. ESPHome ondersteunt enorm veel componenten en biedt daardoor haast onbegrensde mogelijkheden. We helpen je kort op weg met ESPHome, maar gaan ook meteen een stapje verder met de toevoeging van een touchscreen en de LVGL-bibliotheek. Daar kun je sinds augustus 2024 officieel gebruik van maken binnen ESPHome.

Met LVGL kun je aan de hand van widgets een grafische gebruikersinterface opbouwen en weergeven (zie kader ‘Grafische interfaces met widgets’). Soms kom je de term HMI (Human Machine Interface) tegen, waarmee een grafische gebruikersinterface voor het bedienen van apparatuur wordt bedoeld.

De kracht van ESPHome is dat je niet alleen lokaal aangesloten apparaten bedienbaar kunt maken, bijvoorbeeld via een relais, maar ook alle apparaten die je binnen Home Assistant gebruikt.

Grafische interfaces met widgets

LVGL staat voor Light and Versatile Graphics Library. Het is een opensource-bibliotheek die sinds 2016 bestaat. Je kunt ermee werken binnen ESPHome, Arduino, Tasmota en openHASP. Het laatste project is zelfs specifiek bedoeld voor microcontrollerfirmware met LVG.

De bibliotheek is heel licht, waardoor het soepel en snel kan werken op apparaten met beperkte capaciteit, bijvoorbeeld met een microcontroller. Bovendien kan LVGL flexibel met verschillende lay-outs, schermformaten en invoermethodes werken. Naast touchscreens kun je ook bijvoorbeeld muis, toetsenbord, losse knoppen en draaiknoppen toevoegen.

Via meer dan dertig widgets kun je een grafische gebruikersinterface opbouwen. Het uiterlijk is via thema’s en stijlen eenvoudig aan te passen. Bovendien kun je met animaties werken.

LVGL wordt gebruikt in slimme apparaten zoals thermostaten, smartwatches en keukenapparatuur, en zelfs in touchscreens voor industriële omgevingen. Op de website vind je enkele interactieve demo’s voor bekende toepassingen, waarbij de gebruikersinterface in de browser wordt getoond.

Met LVGL kun je via widgets een gebruikersinterface bouwen.

1 Wat gaan we doen?

Met ESPHome kun je relatief eenvoudig apparaatjes voor je slimme huis maken. Een voordeel ten opzichte van bijvoorbeeld Arduino en MicroPython is dat je niet hoeft te programmeren. Je hoeft alleen een configuratiebestand te maken waarin je de gebruikte microcontroller, verbindingsgegevens voor je wifi-netwerk en alle aangesloten componenten aanduidt. Hierna wordt firmware gemaakt en weggeschreven op je microcontroller. Alleen die eerste keer is dit soms wat lastig. Heb je het eenmaal werkend? Alle keren erna kun je heel eenvoudig de configuratie aanpassen en over-the-air (OTA) naar de microcontroller sturen.

In dit artikel gaan we met LVGL werken. Hiermee kun je binnen ESPHome grafische interfaces maken via widgets. Voor veel projecten zul je daarom niet eens componenten hoeven aan te sluiten, maar heb je genoeg aan een touchscreen. Denk bijvoorbeeld aan een lichtknop en helderheidsregeling voor een slimme lamp in Home Assistant, zoals we in dit artikel demonstreren. Je kunt natuurlijk ook geavanceerdere gebruikersinterfaces maken voor vrijwel elk apparaat in Home Assistant.

©pozitivo - stock.adobe.com

Je kunt bijvoorbeeld zelf een gebruikersinterface voor je slimme lampen bouwen, zodat je ze eenvoudig kunt bedienen.

2 Wat heb je nodig?

Wat hardware betreft, is het vrij eenvoudig. De ESP32-chip heeft snel de voorkeur boven de verouderde ESP8266-versie, zeker als je met een touchscreen gaat werken. De Raspberry Pi Pico W (zie gelijknamig kader) is ook een optie, maar die wordt nog niet volledig ondersteund binnen ESPHome.

Makkelijk om mee te starten is een eenvoudig ontwikkelbordje rondom de ESP32 dat je voor ongeveer 5 euro kunt aanschaffen. Het is wel fijn als je hier goede documentatie bij hebt, zodat je op zijn minst weet waar alle aansluitingen zitten.

Er zijn diverse varianten van de ESP32-module. Bekende opties zijn de ESP-WROOM-32E, ESP32-C3 en ESP32-S3. De ESP32-C3 wordt vaak in extra compacte bordjes gebruikt, die je onder de naam ‘super mini’ tegenkomt – handig als je niet veel aansluitingen nodig hebt of niet veel ruimte hebt.

De ESP32-S3 is een fijne optie vanwege de beschikbaarheid van PSRAM (Pseudo Static RAM), een voordelig type werkgeheugen dat onder meer nuttig is bij grafische toepassingen. Staat een touchscreen centraal in jouw project en wil je snel van start, overweeg dan een model met ingebouwde ESP32-chip (zie volgende paragraaf).

De ESP32-module is in verschillende uitvoeringen verkrijgbaar.

Raspberry Pi Pico W

De Raspberry Pi Pico is een voordelige en flexibele serie ontwikkelbordjes rondom de RP2040-microcontroller. De eerste versie verscheen in januari 2021. De Pico W is vanwege de wifi-connectiviteit een interessante optie voor ESPHome. Recent werd de Pico 2 W aangekondigd die op meerdere fronten is verbeterd. Dat model is op het moment van schrijven echter nog niet geschikt voor ESPHome.

De Raspberry Pi Pico W is ook bruikbaar in Home Assistant.

3 Touchscreen

Als je een touchscreen gaat gebruiken in je ESPHome-project, dan kun je eventueel een los exemplaar op de microcontroller aansluiten en configureren. Maar je kunt ook een touchscreen met ingebouwde ESP32 kiezen. Dat is vaak veel handiger en goedkoper. Je hoeft niet te solderen en kunt direct een gebruikersinterface bouwen in YAML-code. Het scheelt ook wat tijd. Bovendien zijn er zelfs modellen compleet met behuizing.

Kies een scherm dat door ESPHome wordt ondersteund. De website van ESPHome geeft goede suggesties. Je kunt ook afgaan op ervaringen van anderen. Het kan dan een iets grotere uitdaging zijn om de juiste configuratie voor je display in ESPHome te vinden. Je zult daarbij waarschijnlijk wel even moeten experimenteren, niet alleen bij het instellen van je display, maar ook bijvoorbeeld voor het touchgedeelte. Zelfs bij het vrij gangbare touchscreen dat we in dit artikel gebruiken, was dat een beetje prutsen.

Kies een touchscreen dat door ESPHome wordt ondersteund.

4 Scherm met ESP32

Voor dit artikel hebben we een eenvoudige ESP32-2432S028 gebruikt, met een resistief touchscreen van 2,8 inch met 240 × 320 pixels. Dit model wordt ook wel de ‘Cheap Yellow Display’ genoemd, wat vooral met de gele printplaat te maken heeft.

Er zijn meerdere varianten. Zo wordt in de schermpjes vaak de ILI9341-chip als aansturing gebruikt, maar soms ook de ILI9342, zoals in ons exemplaar. Dat vergt dan een heel kleine, maar noodzakelijke aanpassing in je configuratie.

Je kunt het scherm flexibel inzetten voor je IoT-projecten. Zoek je een wat groter touchscreen, dan kun je bijvoorbeeld de CrowPanel van Elecrow overwegen. Die is er in een versie van 5 inch (ca. 32 euro) en 7 inch (ca. 42 euro), inclusief acrylbehuizing en verzending via de fabrikant. Beide versies hebben een touchscreen met hoge resolutie van 800 × 480 pixels en zijn voorzien van de modernere ESP32-S3-chip. Het touchscreen is capacitief, wat zeker voor kleinere bedieningselementen fijner werkt dan het resistieve touchscreen in ons goedkope alternatief.

Tegenwoordig bestaan er ook ronde touchscreens. Een leuke optie (zij het met beperkte schermruimte) is de ESP32-2424S012 met een ESP32-C3-microcontroller, een rond kleuren-touchscreen van 1,28 inch en in een witte of zwarte behuizing. Makerfabs heeft een vergelijk schermpje zonder behuizing. De LilyGo T-RGB heeft een wat groter 2,1inch-scherm (zonder behuizing), maar is ruim twee keer zo duur.

De ESP32-2432S028 is een voordelig scherm (onder), een wat duurder alternatief is het capacitieve 5inch-aanraakscherm met ESP32 van Elecrow (boven).

5 Add-ons voor ESPHome

Hoewel je bijvoorbeeld een pc met Python kunt gebruiken voor het bewerken van je configuratiebestanden en het flashen van de microcontroller met de software voor ESPHome, is het meestal veel makkelijker om de add-on voor ESPHome binnen Home Assistant te gebruiken. Dat geeft ook een ander groot voordeel: je kunt de configuratie voor alle apparaten met ESPHome binnen Home Assistant beheren. Je zult zeker in de testfase veel wijzigingen aan de configuratie moeten maken.

Via de add-on voor ESPHome voeg je eenvoudig microcontrollers toe.

6 Microcontroller toevoegen

We gaan nu een verse microcontroller toevoegen. Je kunt eventueel ESPHome Web gebruiken om de microcontroller voor te bereiden voor gebruik met ESPHome, maar wij geven zoals gezegd de voorkeur aan de ESPHome-add-on, die je binnen Home Assistant kunt openen.

Je kunt voor deze methode de microcontroller gewoon via usb aansluiten op je eigen pc, maar dit vereist wel dat je Home Assistant opent via een beveiligde https-verbinding. Lukt dat niet? Als alternatief kun je de microcontroller ook via usb aansluiten op het systeem met Home Assistant zelf, voordat je verder gaat in ESPHome.

Het dashboard van ESPHome toont alle toegevoegde apparaten.

Ook leuk: Werk met wat je hebt: creëer je eigen alarmsysteem met Home Assistant

7 Configuratie

Klik binnen ESPHome op New device om een nieuwe microcontroller te initialiseren. Vul bij Name een naam in voor het apparaat. Bij Network name vul je de naam (SSID) in van het wifi-netwerk waarmee de microcontroller moet verbinden en bij Password het bijbehorende wachtwoord. Klik dan op Next.

In de volgende stap zal ESPHome een configuratiebestand maken, firmware bouwen en de microcontroller flashen. Klik daarvoor dus eerst op Connect. Als het goed is, kun je nu de com-poort selecteren waarmee de microcontroller is verbonden. Zie je geen com-poort, dan zul je eerst drivers moeten installeren. De instructies krijg je als je het venster sluit zonder een com-poort te selecteren. Als de verbinding is gelukt, zal de installatie verdergaan. Lukt het niet? Dan kun je kiezen voor Skip this step gevolgd door een handmatige configuratie.

Vul een naam in en de details voor het wifi-netwerk.

Toepassingen voor een touchscreen

Er zijn veel leuke toepassingen voor een touchscreen. Zo kun je bijvoorbeeld een soort weerstation maken, dat je voorziet van actuele informatie van Home Assistant. Ook kun je live de opbrengst van je zonnepanelen laten zien of het verbruik in huis. Je zou een schermpje voor Music Assistant kunnen maken met bijvoorbeeld de weergave van het nummer en volumeregeling (zie ook: Met Music Assistant ben jij de baas over jouw muziekcollectie). Tot slot kun je een scherm gebruiken voor statusmeldingen of loggegevens.

8 Touchscreen met ESP32

We gebruiken in dit artikel zoals gezegd de ESP32-2432S028 als voorbeeld. Dit is een touchscreen met ingebouwde ESP32-chip. Dit apparaatje kun je direct toevoegen aan ESPHome: precies zoals in paragraaf 7 staat omschreven, al moesten we in dit geval na het aanwijzen van de com-poort wel de boot-knop even indrukken.

Overigens bevat het apparaat meestal een voorgeprogrammeerde demo met een gebruikersinterface op basis van LVGL. Die zie je als je hem zo uit de doos op een voeding aansluit. Je kunt daarmee meteen de werking controleren. Je zult bij een model met resistief aanraakscherm overigens iets harder moeten drukken dan je misschien gewend bent.

We gebruiken dit voordelige 2,8inch-aanraakscherm, dat ook wel ‘Cheap Yellow Display’ wordt genoemd.

9 Schermconfiguratie

Na het toevoegen van je touchscreen heb je direct een basisconfiguratie voor ESPHome. Via Edit kun je deze configuratie aanpassen. Zowel voor het aansturen van het display als de registratie van het aanraken wordt SPI (Serial Peripheral Interface) gebruikt. Voor onze ESP32-2432S028 is dit de configuratie, rekening houdend met de gebruikte interne GPIO-pinnen:

We voegen nu eerst de configuratie van het display toe en in paragraaf 11 het touchgedeelte. Voor het display is de configuratie als volgt:

Merk op dat er ook een (oudere) variant van dit touchscreen is met de ILI9341. In dat geval gebruik je model: ILI9341 en invert_colors: false. Na het maken van de aanpassingen kies je Install. Je kunt nu kiezen hoe je de firmware wilt overbrengen. Meestal kies je Wirelessly voor over-the-air-updates. Het apparaat hoeft daarbij niet meer met jouw pc te zijn verbonden.

Binnen ESPHome kun je eenvoudig de configuratie bewerken.

10 LVGL-bibliotheek

Binnen ESPHome kon je voorheen met displays werken door binnen de component display met lambda bijvoorbeeld teksten met een bepaald lettertype naar je scherm te sturen. Als je LVGL gaat gebruiken, gebruik je geen lambda meer, maar alleen LVGL en widgets. Als eerste voegen we de LVGL-bibliotheek toe aan de YAML-code:

lvgl:
  buffer_size: 25%

De optie buffer_size is ons geval noodzakelijk, vanwege de afwezigheid van PSRAM. In paragraaf 13 voegen we ook nog widgets toe. Omdat we dat hier nog niet hebben gedaan, zie je na het flashen als het goed is een demo met een knop, checkbox, cirkel met tekst en schuifbalk.

11 Configuratie touchscreen

Bediening via het scherm is nog niet mogelijk. Daarvoor moeten we het touchscreen toevoegen aan de configuratie van ESPHome:

Bewaar de aanpassingen en installeer de nieuwe firmware. Controleer of je de demo goed kunt bedienen. De regels onder on_touch zorgen dat in de logs de geregistreerde coördinaten worden getoond. Er kunnen aanpassingen nodig zijn in de regels onder calibration en transform.

12 Backlight

Het display is voorzien van een achtergrondverlichting (backlight) via pin 21. We definiëren deze output als volgt:

Daarna configureren we de achtergrondverlichting, waarbij we verwijzen naar de hierboven gedefinieerde output.

Na het flashen zal de backlight standaard aanstaan. Eventueel kun je deze vanuit Home Assistant aan- en uitzetten en de helderheid ervan regelen, bijvoorbeeld op basis van afwezigheid. Je kunt ook een script maken om de helderheid bij inactiviteit terug te brengen. Daarvoor verwijzen we je naar het uitgewerkte voorbeeld op GitHub (zie kader ‘Code downloaden’).

Binnen Home Assistant kun je eventueel ook de backlight aan- en uitzetten.

13 Widgets toevoegen

Onder de regel lvgl kun je nu de gewenste LVGL-componenten toevoegen aan je YAML-configuratie. Denk aan bijvoorbeeld knoppen, schuifregelaars, grafieken of labels. In dit voorbeeld voegen we aan de bovenkant alleen twee widgets toe voor een dimbare led, te weten een schakelaar (button) en schuifregelaar (slider).

De meeste opties dienen voor het positioneren van de widget. We geven bijvoorbeeld de breedte (width) en hoogte (height) aan, halen de widgets iets van de rand of met x en y, en regelen de uitlijning met align. Het gedeelte bij on_click zorgt dat de bewuste lamp in Home Assistant wordt omgeschakeld bij het klikken op de button. Voor de slider doen we hetzelfde onder on_release. Die acties zijn overigens om veiligheidsredenen niet direct mogelijk. In paragraaf 16 leggen we uit hoe je dit kunt toestaan.

We voegen in dit voorbeeld alleen twee eenvoudige widgets toe.

Cookbook voor ESPHome en LVGL

We houden het hier redelijk eenvoudig, maar je kunt natuurlijk veel geavanceerdere gebruikersinterfaces maken. Zo is bijvoorbeeld een geneste structuur mogelijk, kun je op verschillende manieren een grid maken, en met pagina’s individuele schermen of secties in je gebruikersinterface maken. Daarbij kan elke pagina zijn eigen widgets hebben. ESPHome geeft op zijn website in een ‘cookbook’ nog wat praktische voorbeelden voor het werken met LVGL, ook in combinatie met Home Assistant.

De website van ESPHome heeft veel voorbeelden voor het werken met LVGL.

14 Interactie met Home Assistant

De entiteit voor de dimbare lamp heeft in Home Assistant de naam light.wledkantoor. De waardes zijn nodig om de widgets de juiste status te kunnen geven. Daarom voegen we hieronder een binary_sensor toe voor de status (aan of uit) en een sensor voor het helderheidsniveau. We werken vervolgens bij on_state en on_value de widgets bij als de status verandert in Home Assistant. Bij id vul je uiteraard de id van de betreffende widget in.

Gebruik de logfunctie om te zien of bijvoorbeeld een status verandert.

15 Toevoegen aan Home Assistant

De add-on voor ESPHome hebben we gebruikt om de microcontroller van firmware te voorzien. Maar je zult het apparaat hierna nog wel moeten toevoegen aan Home Assistant. Dat is heel eenvoudig: het wordt automatisch gevonden. In Home Assistant zie je via Instellingen / Apparaten en diensten het bewuste apparaat direct terug op het tabblad Integraties. Klik op de knop Toevoegen om het aan Home Assistant toe te voegen.

Het apparaat met ESPHome moet je nog toevoegen aan Home Assistant.

16 Acties toestaan

Als je het touchscreen bedient, zal Home Assistant een melding geven dat het ESPHome-apparaat heeft geprobeerd een actie in Home Assistant uit te voeren. Standaard is dit om veiligheidsredenen niet toegestaan, maar dit is eenvoudig op te lossen.

Ga naar Instellingen / Apparaten en klik dan onder het kopje Geconfigureerd op ESPhome. Achter het bewuste apparaat klik je vervolgens op Configureren. Zet een vinkje bij Toestaan dat het apparaat Home Assistant-acties uitvoert. Klik op Verzenden. Hierna zijn alle acties zoals het omschakelen van de lamp en regelen van de helderheid wel toegestaan.

Zorg dat het apparaat acties in Home Assistant mag uitvoeren.
