36 externe ssd's getest: welke ssd past bij jouw gebruik?
Huis

36 externe ssd's getest: welke ssd past bij jouw gebruik?

Zoek je extra opslag voor je pc of Mac? Dan is een externe ssd een goede investering. Maar een geschikt model vinden valt niet mee wanneer er tientallen verschillende modellen op de markt zijn. Wij hebben 36 verschillende modellen getest, variërend van eenvoudige, goedkopere oplossingen tot featurerijke modellen voor specifieke doeleinden.

Ruimtegebrek en op zoek naar een externe ssd? In deze uitgebreide test vind je welk model geschikt is voor welk gebruiksdoeleinde:

  • Snel bestanden over willen kunnen zetten
  • Veel grote hoeveelheden data (als video's of games) willen kopiëren
  • Om vanaf te kunnen werken, zowel licht gebruik als foto-/videobewerking
  • Om vanaf te gamen
  • Voor allroundgebruik (als je van alles een beetje doet)

Juist op zoek naar een interne ssd? Lees dan de resultaten uit deze Massatest: 31 ssd's aan de tand gevoeld

Ssd’s zijn ook voor externe opslag de laatste jaren de standaard geworden. Ouderwetse mechanische schijven zijn weliswaar nog altijd iets goedkoper per gigabyte aan opslag, maar zijn kwetsbaar en vooral héél erg traag vergeleken met een goede externe ssd. Een externe ssd is sneller, compacter, stiller en duurzamer. In 2024 zijn de prijzen van flashgeheugen weer iets gestegen, maar ze zijn nog altijd veel goedkoper dan jaren geleden en voor een gangbare hoeveelheid opslag van 1 of 2 TB is de prijs eigenlijk geen overweging meer.

Vooral voordelen

De voordelen van een externe ssd boven een externe harde schijf zijn vergelijkbaar met de voordelen van een interne ssd. In de eerste plaats zijn ze vooral veel, maar dan ook héél veel sneller. Waar mechanische harde schrijven met een usb3.0-aansluiting rond de 100 MB/s halen, zitten ssd’s, afhankelijk van het model, tussen de 500 en 3000 MB/s. Ze zijn ook veel vlugger in random lezen en schrijven, wat belangrijk en vooral heel duidelijk merkbaar is wanneer je direct vanaf je externe schijf werkt. Kopieer je geregeld wat bestanden heen en weer, dan is een ssd al een mooie upgrade. Werk je direct vanaf een externe schijf, dan is een ssd eigenlijk onmisbaar.

Ssd’s zijn ook lichter, de lichtste modellen in onze test wegen nog geen 30 gram. Ook kunnen ze allemaal wel tegen een tikje of wat trillingen; zonder bewegende delen zijn ze een stuk minder kwetsbaar.

Verschillende klassen

Ssd’s kunnen worden ingedeeld in verschillende klassen. De laagste categorie zijn de usb-ssd’s met intern een SATA-ssd. Het gebruik van SATA beperkt deze ssd’s tot zo’n 550 MB/s. Deze herken je vaak aan het label usb 3.2 gen 1, het oude usb 3.0. Dat maakt ze in theorie nog altijd een stuk sneller dan harde schijven, maar anno 2024 zijn de prijzen van snellere ssd’s dermate gedaald dat dit soort ssd’s zelden nog de moeite waard zijn. Alleen bij een heel sterke aanbieding en voor licht gebruik zouden we ze overwegen.

Het nieuwe normaal zijn de usb 3.2 gen 2-ssd’s. Deze gebruiken intern de snellere NVMe-ssd en vormen de meerderheid van het huidige aanbod. De beperking ligt hier, afhankelijk van wat de fabrikant er precies in stopt, normaliter bij de snelheid van de usb-poort zelf, en dat is circa 1000 MB/s. De meeste pc’s van de afgelopen jaren hebben een dergelijke poort en prijstechnisch zien we dit soort ssd’s vaak al aan de onderkant van de markt bungelen.

Extra snel

De laatste jaren zijn er ook externe ssd’s met een usb 3.2 gen2x2-interface. Deze uitermate onhandig naamgegeven aansluiting ondersteunt snelheden tot 20 Gbit/s, wat ze in theorie twee keer sneller maakt. We zeggen nadrukkelijk in theorie, want niet alleen zijn lang niet alle exemplaren daadwerkelijk tweemaal sneller, de aansluiting is zo zeldzaam op zowel desktops als laptops dat je er maar zelden gebruik van kunt maken. Slechts een klein aantal moederborden en een handje vol van de nieuwste laptops ondersteunt deze standaard. Kortom, deze ssd’s zijn enkel voor een niche doelgroep.

Thunderbolt

In het topsegment bestaan ook thunderbolt-ssd’s. Thunderbolt-aansluitingen zijn iets gangbaarder, alle moderne MacBooks en menig moderne Intel-laptop heeft er een. Thunderbolt-apparaten werken in de regel niet op normale usb-poorten; zonder thunderbolt-aansluiting heb je er dus niets aan. Als je zo’n ssd meeneemt naar een ander systeem om bestanden over te zetten, bestaat de kans dat het apparaat niet herkend wordt. Let dus op of zo’n schijf wel bij je past. Recente thunderbolt-aansluitingen ondersteunen snelheden van 40 Gbit/s, wat thunderbolt-ssd’s veelal tot de allersnelste opties maakt. Uiteraard met bijpassend prijskaartje.

Alle ssd’s werken in principe op alle Windows-pc’s en Macs. Usb-ssd’s werken doorgaans ook met andere apparaten, zoals telefoons en consoles.

©cronislaw@gmail.com

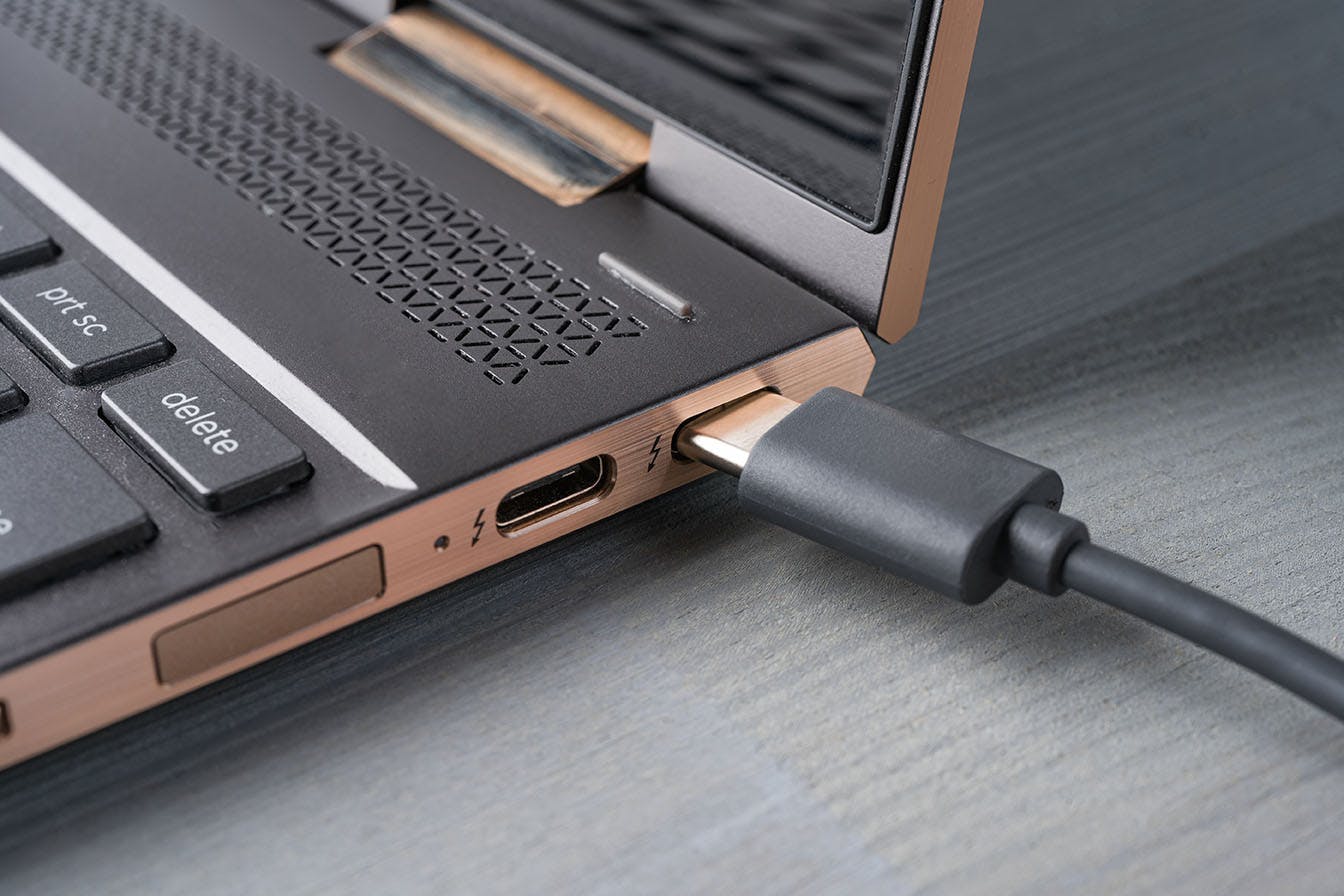

Voornamelijk luxe laptops zijn voorzien van een thunderbolt-aansluiting.

Hoe wij testen

We testen externe ssd’s met verschillende gebruiksdoeleinden in gedachten. De meest gangbare zijn het simpelweg overzetten van bestanden, actief van de ssd werken en gamen. In de regel hebben fabrikanten het in hun specificaties bij ssd-prestaties enkel over de maximale snelheid die ze halen bij het overzetten van een kleine hoeveelheid data, maar een ssd die razendsnel grote videobestanden over kan zetten, hoeft niet per se snel te zijn wanneer je vanaf de ssd aan het werken of gamen bent en vice versa. Het is dus zaak je eigen gebruik vooraf in kaart te brengen en niet te veel op de maximale snelheid in de specificaties te letten, want daar heb je helaas bar weinig aan.

Zoek je vooral een ssd die snel bestanden kan overzetten, kijk dan in de tabel aan het eind van dit artikel naar de sequentiële prestaties: hoe hoger het getal, hoe beter. Dit getal is gebaseerd op een dataset van 64 GB. Kopieer je ook geregeld extreem grote hoeveelheden data, kijk dan in de tabel ook naar de kopieertest, daarbij gaan we uit van 300 GB. Sommige ssd’s zakken bij zulke langere acties wat prestaties betreft in en dat zal frustreren als je regelmatig grote hoeveelheid video’s of games over wilt zetten.

Zoek je een ssd om vanaf te werken, kijk dan naar de prestaties in de PC Mark 10 Storage Benchmark, een combinatie van real-world-benchmarks die echt gebruik nabootsen. Daarvan testen we een Quick-variant voor vrij licht gebruik, en een Full-variant die wat zwaarder gebruik nabootst, zoals foto- of videobewerking.

Voor gamedoeleinden gebruiken we de 3D Mark Storage Benchmark, eveneens een combinatie van verschillende benchmarks die het laden en updaten van games nabootsen.

Ben je meer een allroundgebruiker? Dan heb je het meest aan de totaalscore in de tabel waarin verschillende doeleinden gewogen worden. Een goede totaalscore wegen wij zwaar mee in ons eindoordeel.

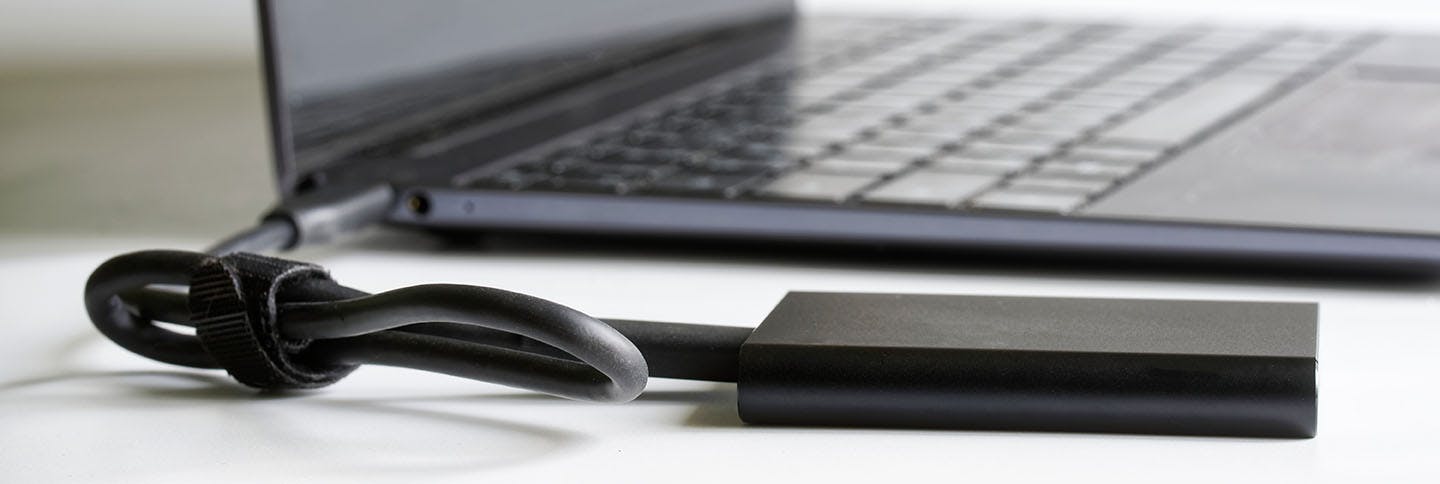

De beste externe ssd voor jou hangt af van je gebruiksdoeleinden.

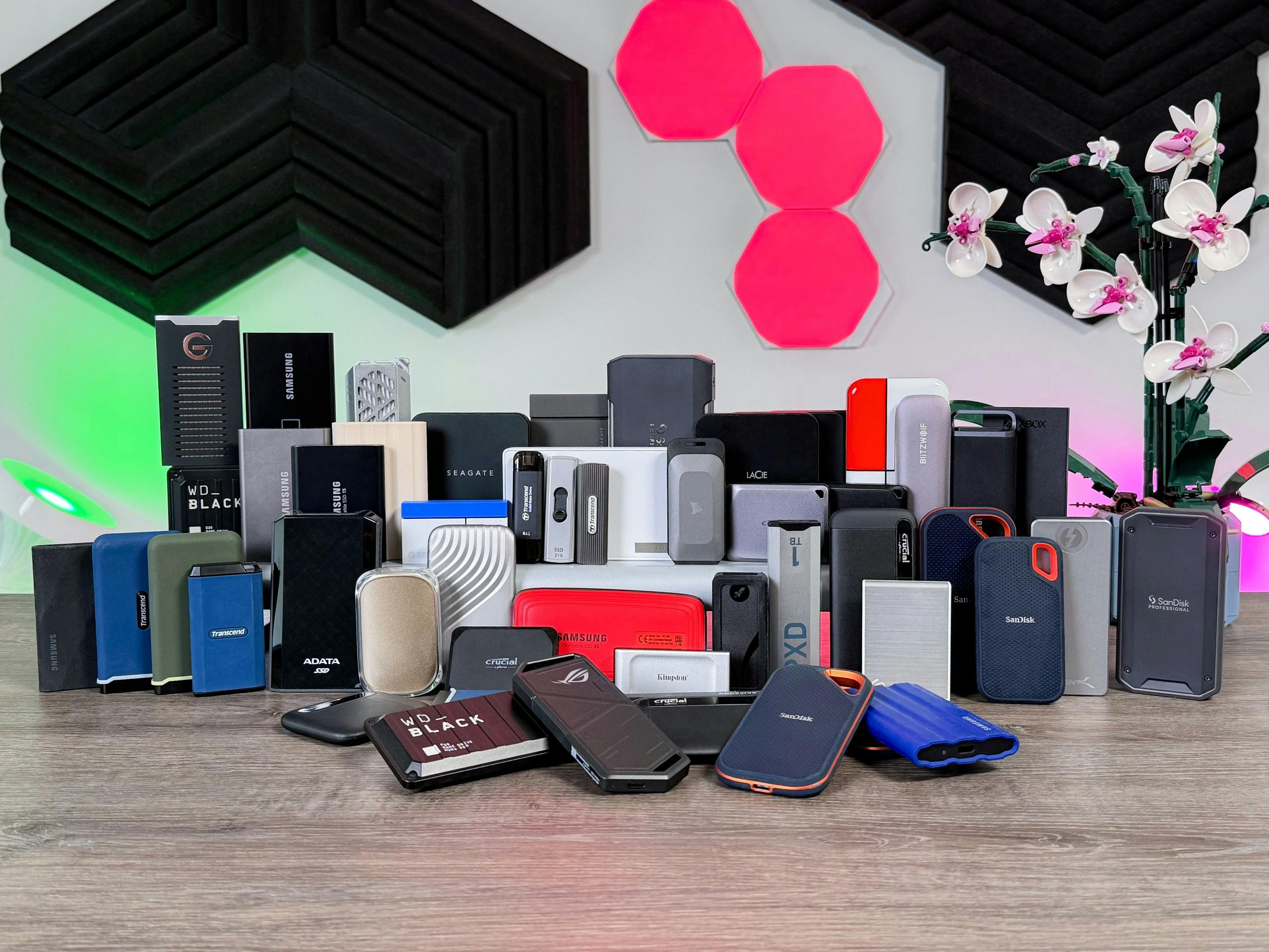

Uitgebreid testveld

Het aantal geteste modellen is inmiddels te groot om ze stuk voor stuk te bespreken, tegelijkertijd zien we dat de prijzen vrijwel dagelijks veranderen. We kijken naar zowel huidige als historische prijzen om de beste opties uit te lichten. Dat zijn de eerste modellen waar je naar zou moeten kijken als je een ssd wilt kopen, maar we raden je aan de actuele prijzen en acties in de gaten te houden. Een goede aanbieding op een model dat er gunstig voor staat in de tabel kan altijd een goede optie zijn, zelfs als hij niet door ons is uitgelicht.

Kleine ssd’s zijn de moeite niet waard Net als bij interne ssd’s zijn modellen met een kleine capaciteit zelden interessant. De sweetspot ligt bij de modellen met 1 en 2 TB, daar is de prijs per gigabyte gunstig en zijn de prestaties optimaal. Kleinere ssd’s van hetzelfde type presteren vrijwel altijd iets minder goed. Dat effect neemt vanaf 500 GB wel iets af, dus als je echt niet meer opslag nodig hebt, hoef je uiteraard niet meer uit te geven dan noodzakelijk.

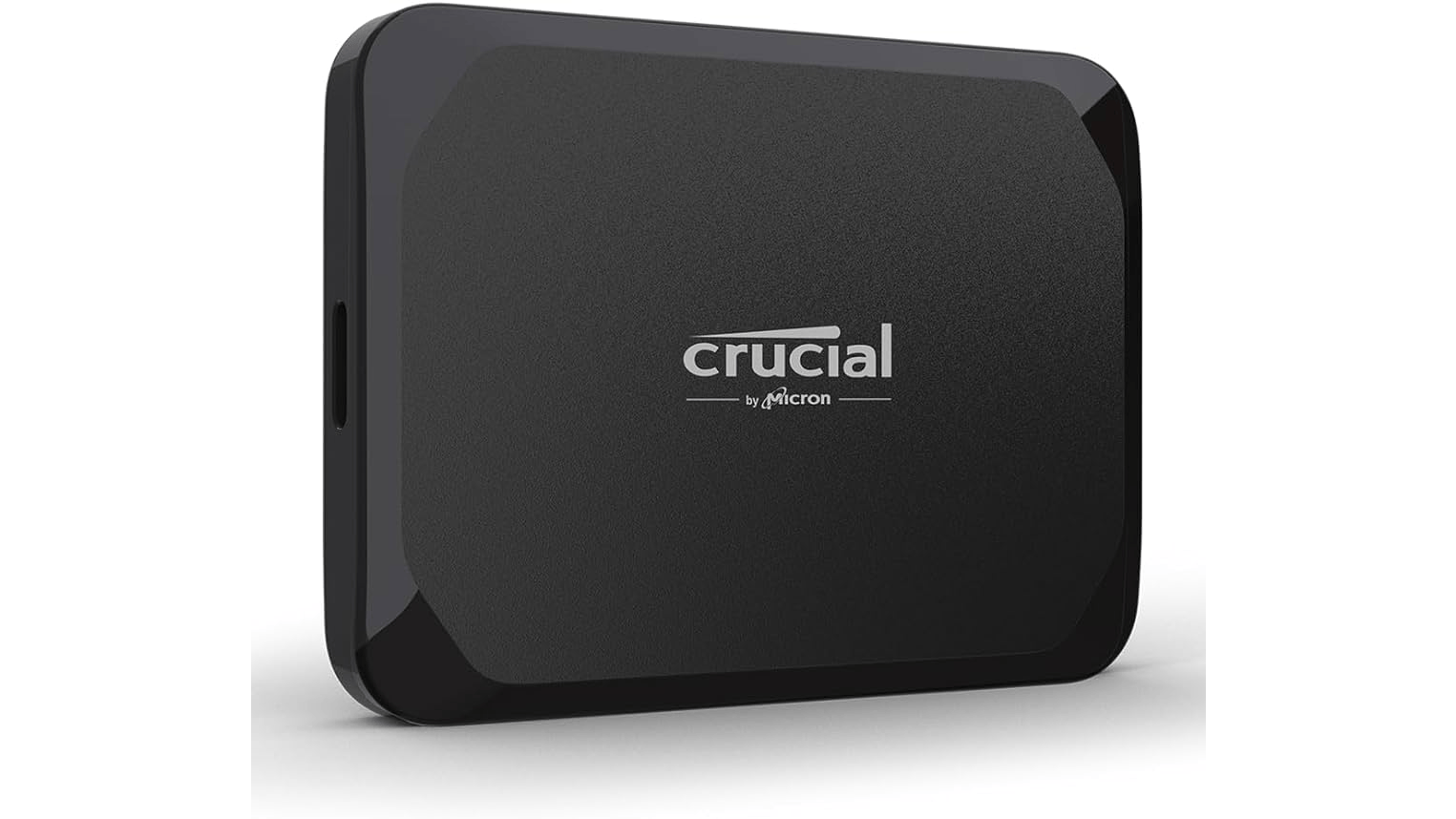

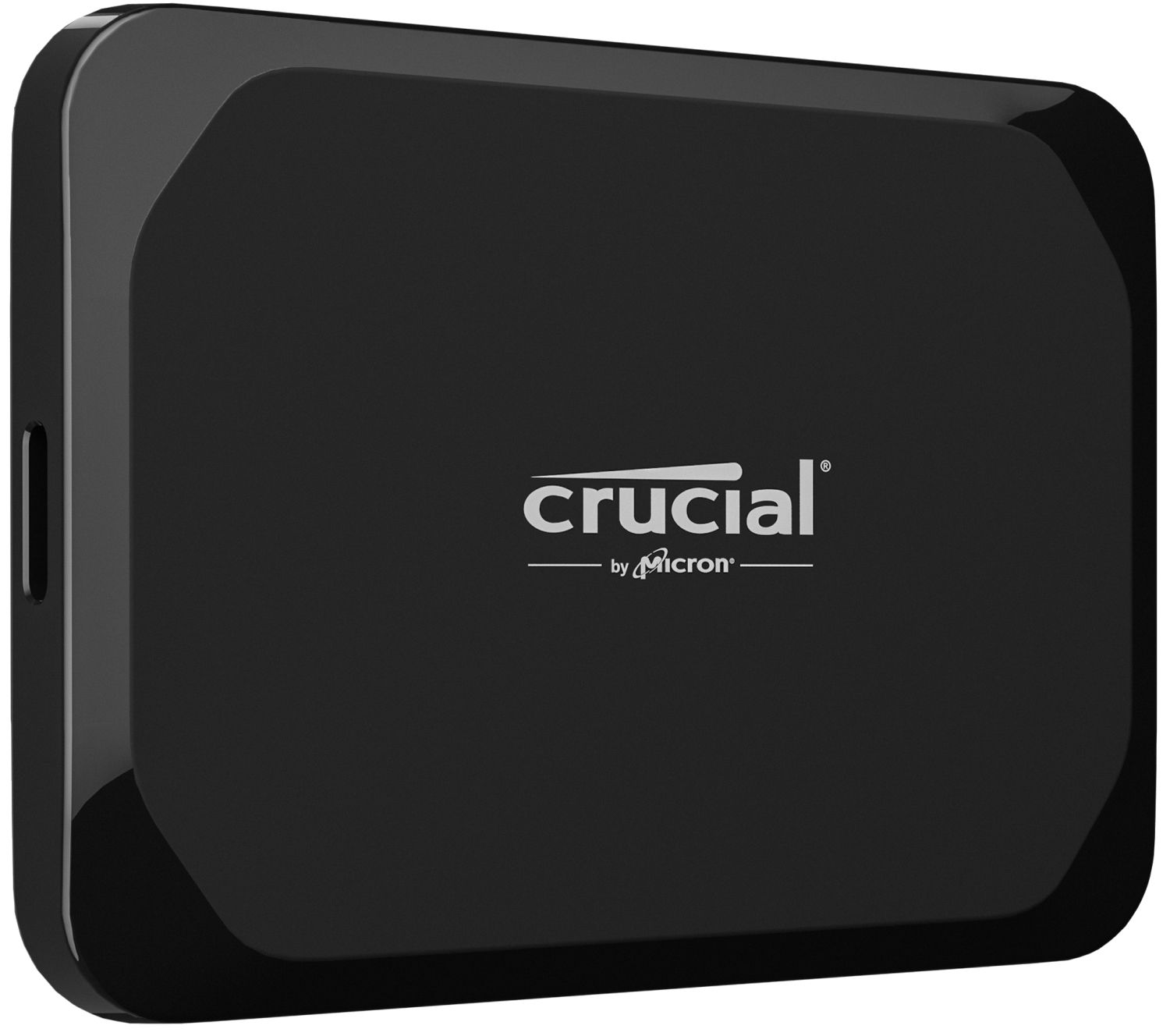

De beste prijs-prestatieverhouding

Als je op zoek bent naar een ssd die een goede prijs combineert met prima prestaties, dan is de Crucial X8 al meerdere jaren onze tip. De X8 gaat echter met pensioen en het aantal winkels waar deze nog te koop is, neemt af. Gelukkig staan de opvolgers al klaar: de X9 en de X9 Pro.

Opvallend genoeg is de oude X8 nog altijd iets sneller in actief gebruik en gaming, maar de X9 is wel aanzienlijk goedkoper en houdt beter stand bij het overzetten van grote hoeveelheden data. De X9 Pro zit ertussenin, deze presteert als een (betere) middenklasse 10 Gbit/s-ssd, maar biedt ook als voordeel dat hij een IP55-rating heeft. Ook is de X9 Pro aanzienlijk compacter en lichter dan de X8, wel zo fijn. Dat maakt de Crucial X9 Pro voor ons de eerste keus voor een budgetbewuste aankoop.

Let er uiteraard op dat in deze categorie de prijs zwaar weegt, en de prijs per dag kan wisselen. Elke ssd met een redelijke totaalscore kan een interessant alternatief zijn als de prijs maar scherp genoeg is. Zo zijn ook de Transcend ESD310C of WD MyPassport goede keuzes.

Pluspunten

  • Prima allround prestaties

  • Scherpe prijs

  • IP-rating

Minpunten

  • Iets trager dan de X8

Klasse

Usb 3.2 gen 2 (10 Gbit/s)

De kleinste en lichtste

Kijken we in de tabel naar de kleinste en lichtste opties, dan valt Transcend direct positief op met drie modellen: de ESD310C, ESD330C en ESD320A. Dit zijn ssd’s die uitgevoerd zijn als usb-stick. Extreem compact dus, maar op prestatievlak zijn het echt keurige middenklassers. Andere echt kleine modellen, zoals de Kingston XS2000 en Corsair EX100U laten duidelijk punten liggen.

De iets oudere ESD310C heeft niet onze voorkeur vanwege de losse dopjes die heel makkelijk kwijtraken, de nieuwere ESD330C en ESD320A schuiven de usb-aansluiting uit, wat net wat eleganter is. Je kiest dan in tegenstelling tot de ESD310C wel voor óf een type-c- óf een type-a-aansluiting. En daarmee loop je ietwat vertraging op bij grotere kopieeracties, na zo’n 250 GB zakken de prestaties in. Op zich een aardige buffer, maar niet ideaal als je veel wilt kopiëren. De onderlinge verschillen zijn echter marginaal en ons advies is dan ook om voor het model te kiezen met de aansluiting(en) die bij jouw gebruik passen. Tegenwoordig zal dat vooral usb-c zijn, wat de Transcend ESD330C uiteindelijk nipt onze favoriete mini-ssd maakt.

Pluspunten

  • Kleinste en de lichtste

  • Opvallend goede prestaties

  • Aardig scherp geprijsd

Minpunten

  • Geen IP-rating

  • Normale ssd’s vaak sneller

Klasse

Usb 3.2 gen 2 (10 Gbit/s)

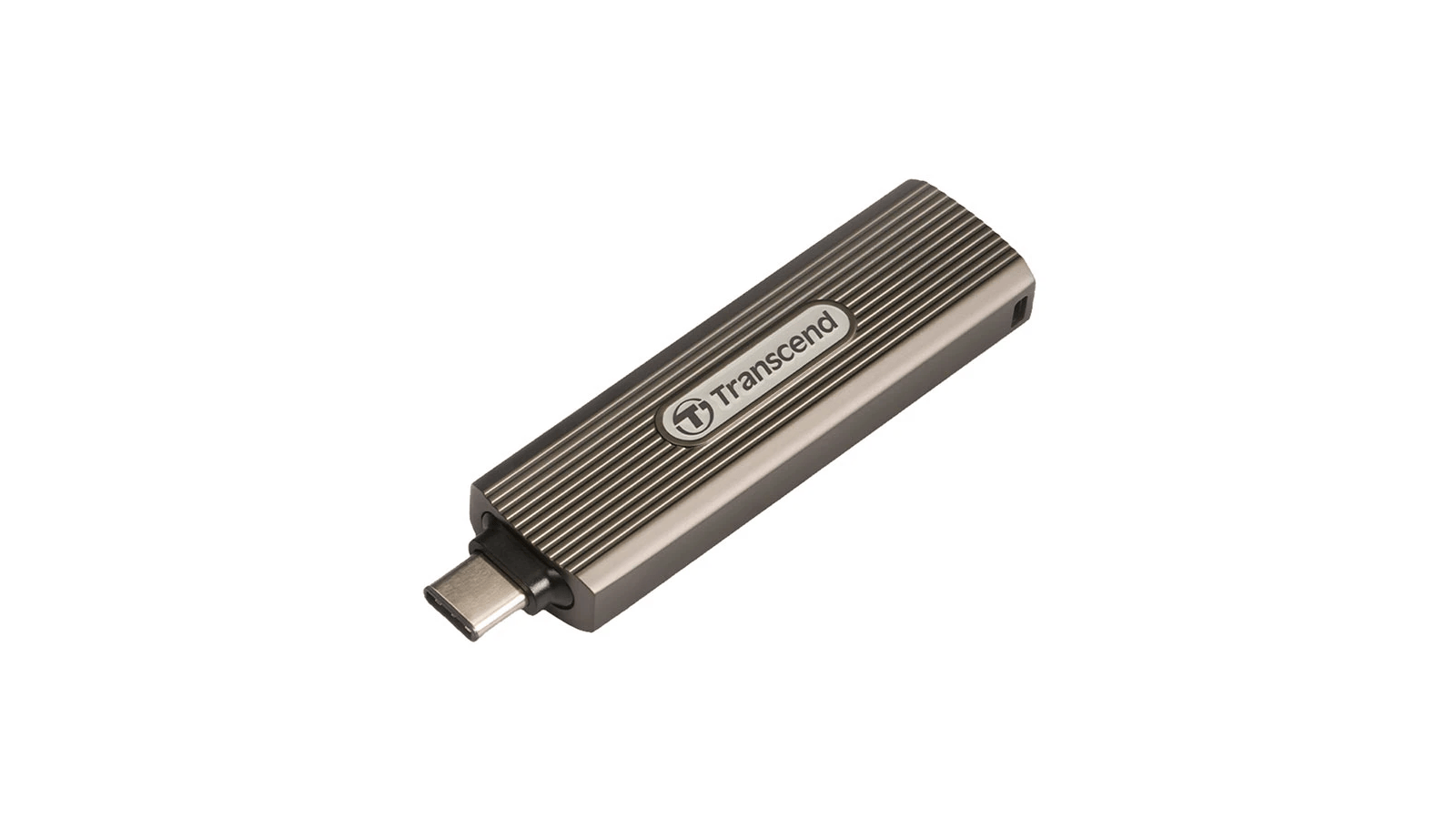

Transcend ESD330C

De kleinste en lichtste

Encryptie gemakkelijk gemaakt

©CIDimport

Verschillende ssd’s in deze test bieden encryptie aan. Dat gaat vrijwel altijd via een wachtwoord en een bijbehorende applicatie. Begin 2020 bracht Samsung daar verandering in met de T7 Touch. Dit model maakte encryptie makkelijker dankzij een ingebouwde vingerafdruklezer. Eenmaal ingesteld, kun je de ssd gemakkelijk ontgrendelen met je vingerafdruk zonder dat je nog andere applicaties hoeft te gebruiken. Hierdoor werkt de encryptie ook op pc’s waarop het installeren van extra software niet is toegestaan. Verlies je de ssd en steekt iemand anders hem in een pc, dan doet hij niets zonder de juiste vingerafdruk. Het verbaast ons dat verder geen enkele concurrent er heil in lijkt te zien, waardoor Samsung deze categorie vier jaar op rij eigenlijk cadeau krijgt. Je moet de T7 Touch echter wel alleen overwegen als die makkelijke encryptie belangrijk voor je is. De prijs is niet echt een nadeel, maar de andere ssd’s, inclusief de eerder genoemde Crucial X9 Pro, presteren over de hele linie wat beter. De T7 Touch presteert prima, maar voor hetzelfde geld kun je ook betere prestaties kopen in plaats van de vingerafdruklezer.

Pluspunten

  • Handige vingerafdrukscanner

  • Redelijke prestaties

Minpunten

  • Geen IP-rating

  • Relatief duur voor de prestaties

Klasse

Usb 3.2 gen 2 (10 Gbit/s)

De snelste

Op papier is de snelste usb-ssd van dit moment dezelfde als de winnaar van vorig jaar: de SanDisk Extreme Pro. Afgelopen jaar kwam echter aan het licht dat dit model in onverwacht grote aantallen met uitval kampt. Die van ons doet het nog altijd uitstekend en we weten dat SanDisk dit model al jaren in gigantische hoeveelheden verkoopt, en dat maakt het beoordelen van de klachten lastig. De klachten waren echter dusdanig breed verspreid, ook bij veel grote media, dat we een nieuwe kroningsceremonie niet op zijn plaats vonden. We noemen hem wel, want de prestaties zijn top en wellicht komt er nog nieuwe informatie aan het licht.

Voor nu staat de kroonprins echter klaar om de rol van snelste usb-ssd te vervullen: de Crucial X10 Pro. Crucials nieuwe topmodel doet eigenlijk alles wat we van een echte high-end-ssd verwachten: op elk vlak uitstekend presteren. Daarbij is de X10 Pro lekker compact, voorzien van een chique metalen behuizing mét IP-rating en is de prijs opvallend scherp. Voor slechts iets meer geld dan de betere budgetopties haal je hiermee een ultieme usb-ssd in huis waarbij we eigenlijk geen minpunten kunnen ontdekken.

Pluspunten

  • Topprestaties

  • IP55

  • Keurige prijs

Minpunten

  • Geen

Klasse

Usb 3.2 gen 2x2 (20 Gbit/s)

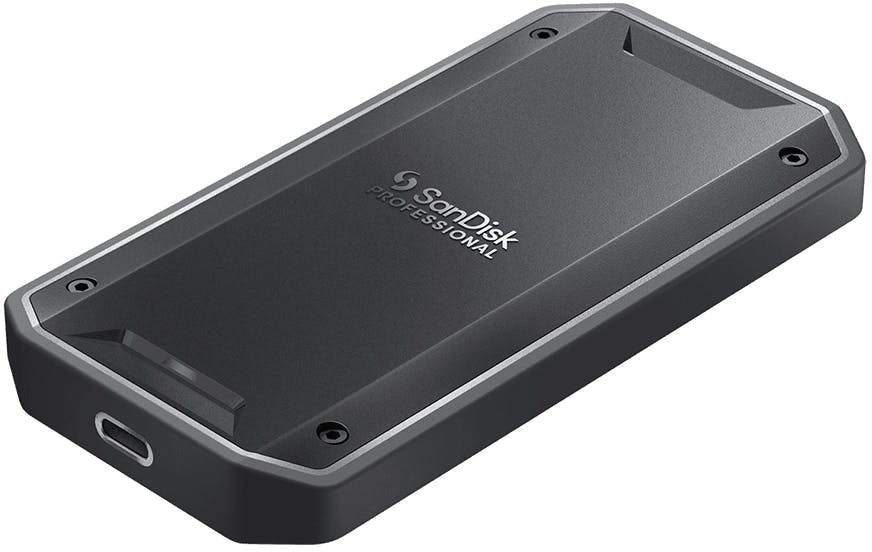

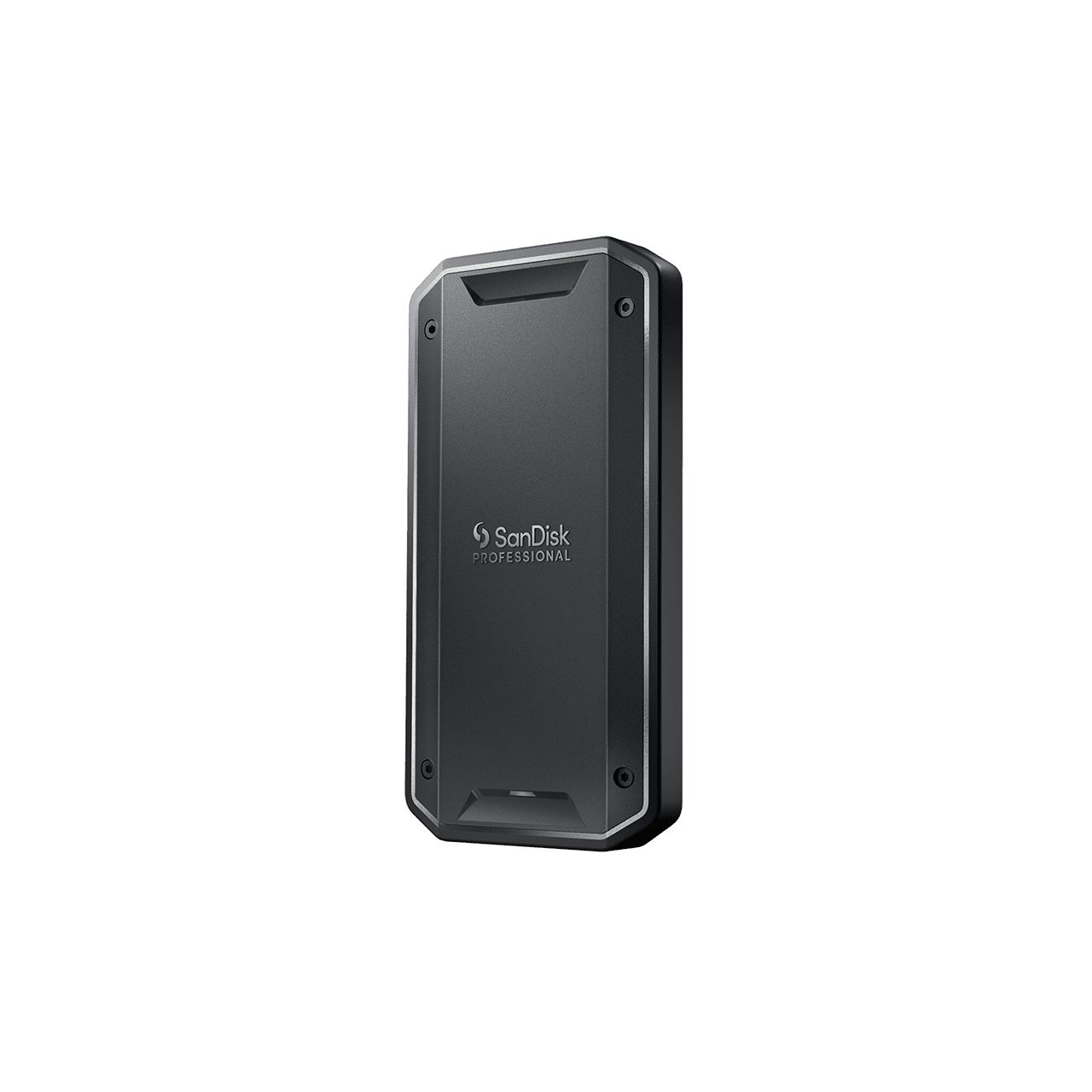

De beste thunderbolt-ssd

In onze test hebben we ook enkele thunderbolt-ssd’s meegenomen, deze zijn door de bank genomen sneller, maar ook veel prijziger. Vaak betaal je een meervoud van een degelijke usb-ssd. Dat maakt thunderbolt-ssd’s een echte niche oplossing voor gebruikers die prestaties cruciaal vinden en voor wie een meerprijs totaal irrelevant is. Kennelijk is die markt zo klein dat er nauwelijks beweging in zit: de Sabrent XTRM gaat al even mee, Samsung is helemaal uit de markt gestapt en alleen SanDisk heeft nog iets uitgebracht de laatste jaren. Mocht je voor zo’n thunderbolt-ssd gaan, dan is de SanDisk Professional PRO-G40 wel een uitstekend product. Hij is pijlsnel wanneer je hem via thunderbolt aansluit, maar kan ook via een reguliere usb-poort aangesloten worden. Hiermee is het een positieve uitzondering onder de thunderbolt-ssd’s. Daarnaast heeft het apparaat een IP68-behuizing, oftewel hij is bestand tegen stof en water, en biedt drie meter valbescherming. Ook kun je er met een auto overheen rijden alsof het niets is. De prijs is fors, maar gunstig vergeleken met andere thunderbolt-ssd’s.

Pluspunten

  • Thunderbolt en usb

  • Uitstekende prestaties

  • IP68

  • Stevige behuizing

Minpunten

  • Extreem prijzig

Klasse

Thunderbolt 3 (40 Gbit/s) en usb 3.2 gen 2 (10 Gbit/s)

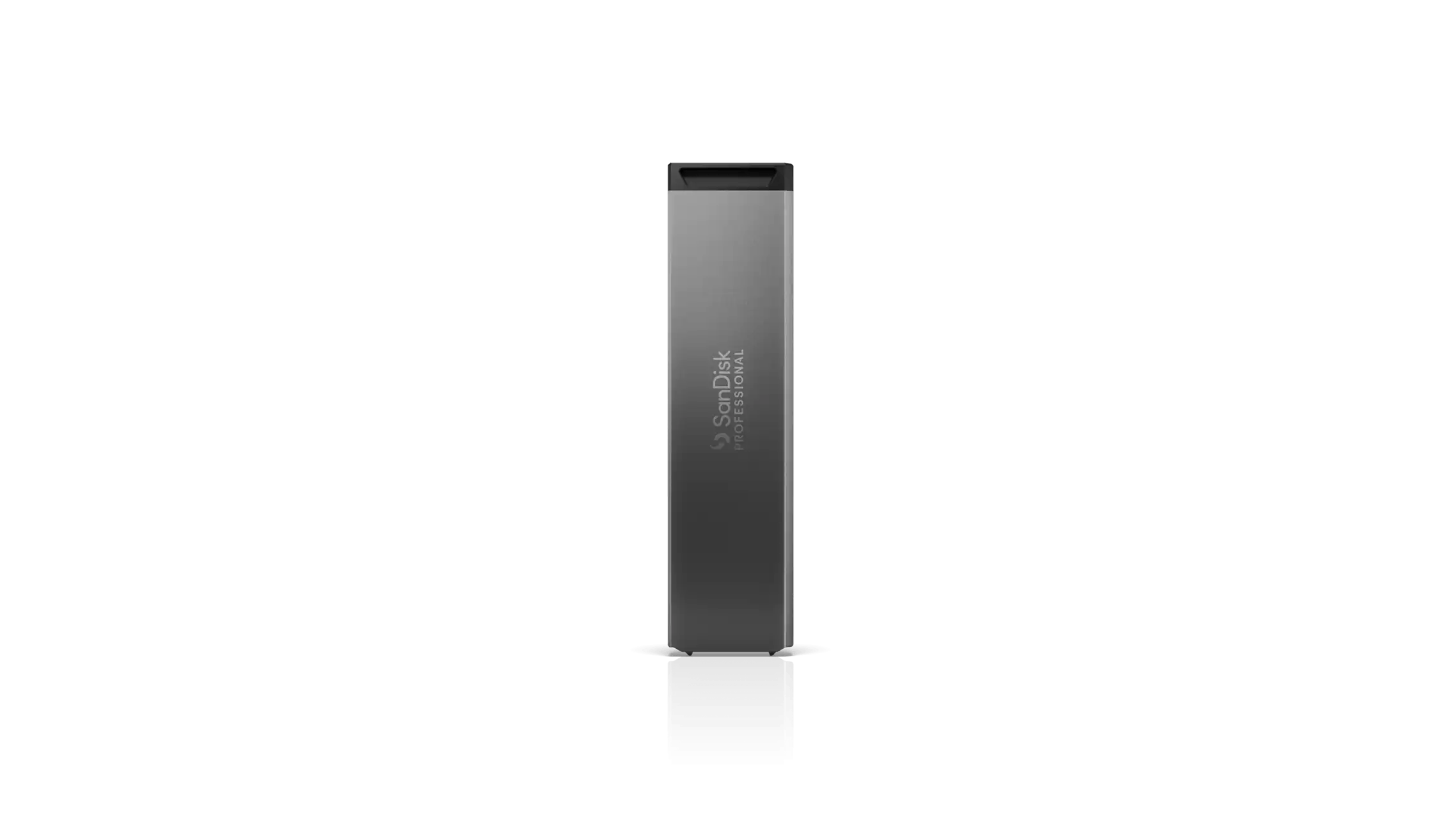

De beste ssd voor grote hoeveelheden data

Naast de PRO-G40 heeft SanDisk nog een opvallende niche oplossing in huis, de Professional Pro-Blade Transport met MAGs. Deze ssd combineert een stevige behuizing (Pro-Blade Transport) met hot swappable ssd’s (MAGs). Dat maakt deze oplossing groter en zwaarder dan de typische externe ssd’s, maar wel veelzijdig voor (semi)professioneel gebruik, zoals voor videografen. Daarbij behaalt deze combinatie de hoogste langdurige overdrachtssnelheid van alle ssd’s. Het verschil van minimaal 10 procent met de rest lijkt niet heel hoog, maar voor professioneel gebruik is tijd vaak het meest waardevolle bezit. Naast het formaat is ook de prijs een stevige consequentie van dit ontwerp. Je betaalt er flink meer voor, dus de veel betere prestaties bij grote bestandsoverdrachten ten opzichte van de snelle Crucial X10 Pro of Samsung T9 moet wel echt een belangrijk punt vormen.

Pluspunten

  • Snelste bestandsoverdracht

  • Goede allround prestaties

  • Stevige constructie

  • Hot swappable ssd’s

Minpunten

  • Relatief groot en zwaar

  • Extreem hoge prijs

Klasse

Usb 3.2 gen 2x2 (20 Gbit/s)

Resultaten

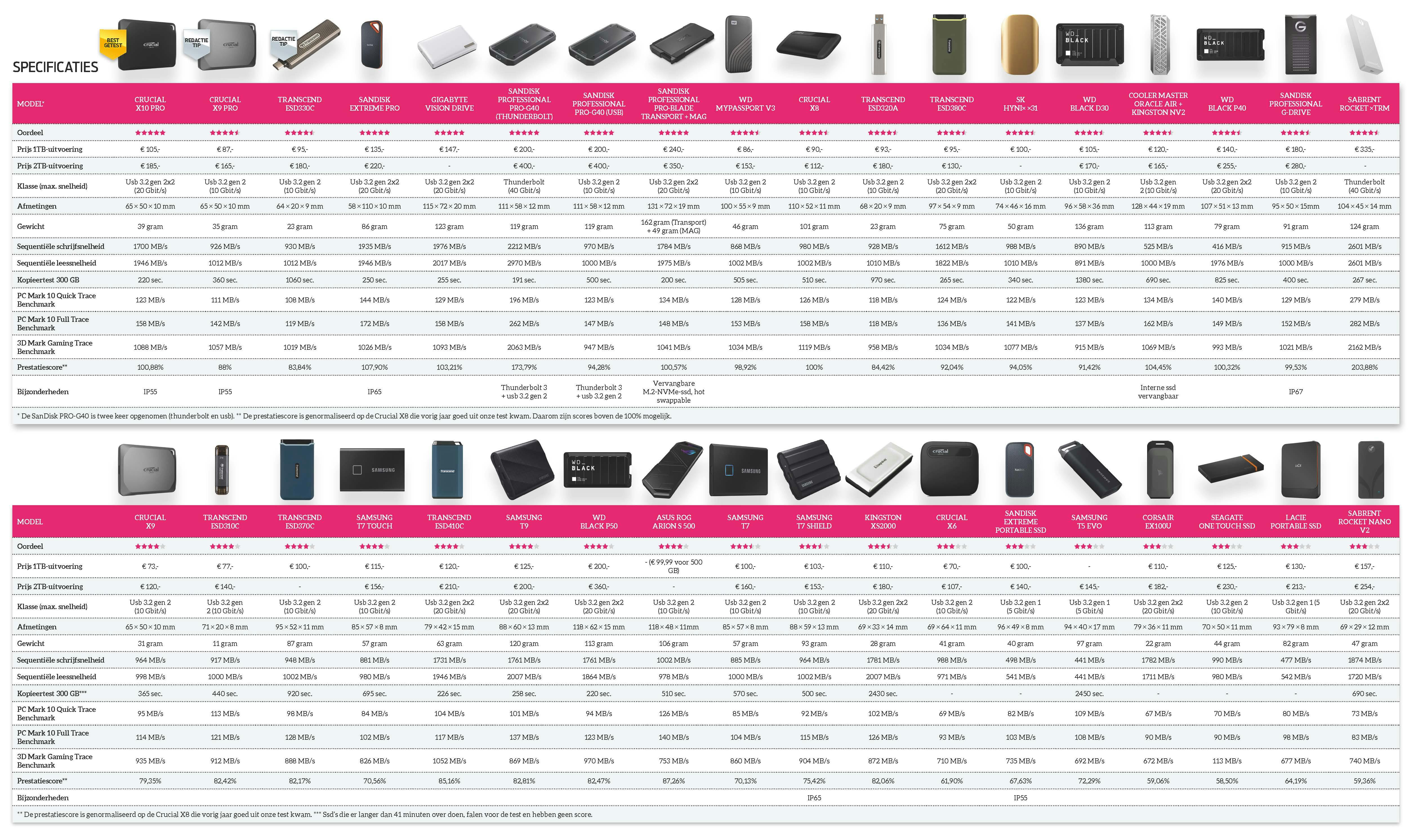

In onderstaande afbeelding vind je de testresultaten van de geteste ssd's.

Klik op de afbeelding voor een grotere weergave.

Conclusie

Bij externe ssd’s zijn er weinig echt slechte producten, er zijn vooral slechte prijzen. Een aantal ssd’s doen wel unieke dingen. Zo biedt de Samsung T7 Touch eenvoudige encryptie en ondersteunt de SanDisk PRO-G40 zowel thunderbolt als usb. Het gros concurreert echter vooral op prestatieverschillen, die regelmatig gering zijn vanwege de usb-interface, en prijsverschillen die van dag tot dag veranderen.

Voor de meeste gebruikers kunnen is elke ssd die een beetje aardig scoort in de totaalscore niet mis. De prijzen, en vooral aanbiedingen, zijn voor veel gebruikers daarom belangrijk. We hebben enkele ssd’s uitgelicht, maar ook ssd’s die we niet genoemd hebben, kunnen de beste koop zijn als ze scherp aangeboden worden.

Ben je een veeleisendere gebruiker, denk dan vooral goed na over hoe jij de ssd gebruikt en hoe die ssd op dat vlak presteert. We zien namelijk dat een aantal ssd’s in specifieke taken beter uit de verf komen dan andere. Positief is dat de betere allrounders nauwelijks duurder zijn dan instappers, dus een kwaliteitsproduct kopen hoeft niet de hoofdprijs te kosten.
