Knutselen met tech: de beste bordjes en accessoires
Met een singleboardcomputer zoals de Raspberry Pi of microcontrollers zoals de NodeMCU-ESP32 kun je zelf allerlei projectjes bouwen. We hebben de interessantste bordjes voor je op een rij gezet. Hierbij hebben we er vooral op gelet of deze bordjes ook in te zetten zijn voor ‘connected’ projecten voor bijvoorbeeld smarthome-toepassingen.
In dit artikel laten we zien welke bordjes ideaal zijn voor knutselprojecten en smarthome-toepassingen:
- Microcontrollers
- Singleboardcomputers
- Pi-hats
- Gereedschap voor je projecten
- Pi-behuizingen
Ook leuk! Knutselen voor volwassenen: elektronische schakelingen op papier
6x Microcontrollers

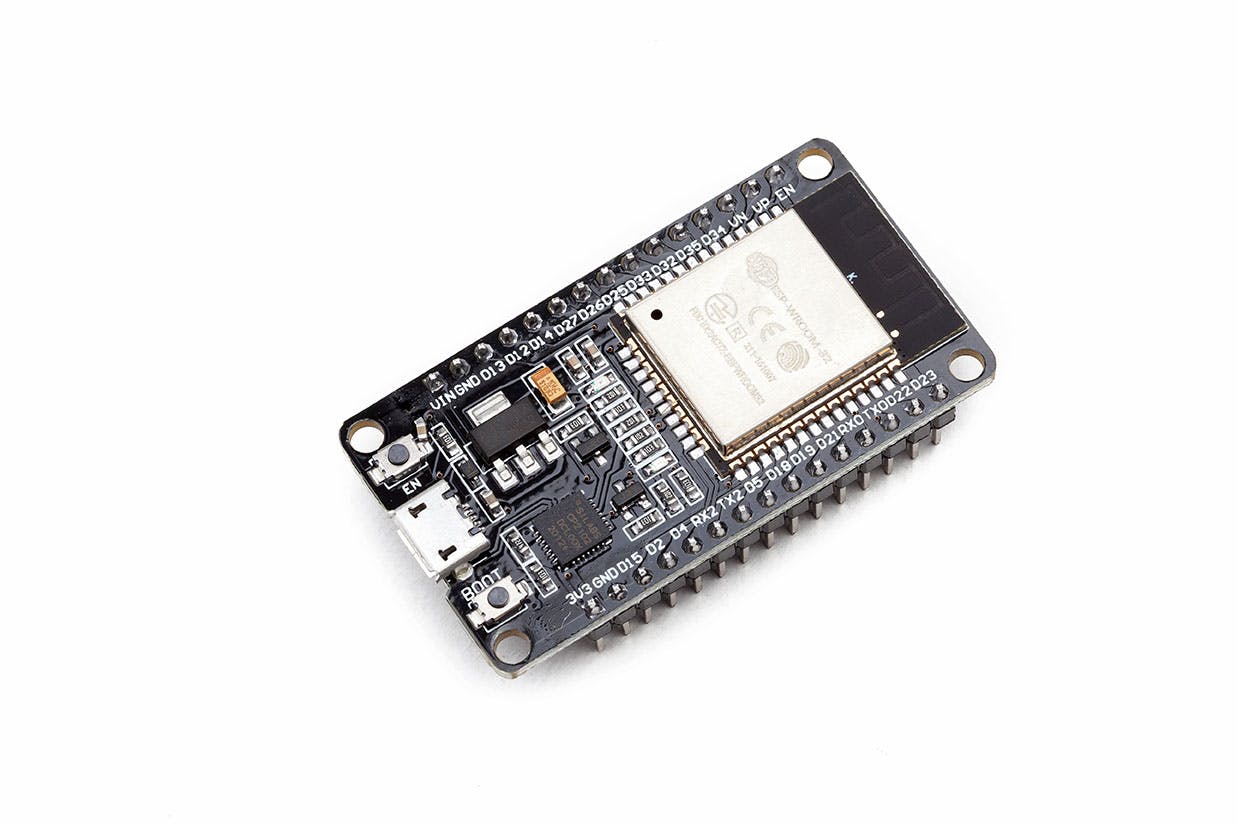

NodeMCU-ESP32
Een volwaardige computer als de Raspberry Pi is handig, maar voor eenvoudige projectjes werken we liever met een microcontroller. De ESP32 is een populaire microcontroller door de combinatie van een lage prijs en relatief krachtige hardware met geïntegreerde wifi en bluetooth. De ESP32 is bovendien te gebruiken in combinatie met de Arduino-ontwikkelomgeving. De NodeMCU ESP32 is een relatief goedkoop bordje waarmee je op een eenvoudige manier aan de slag kunt met de ESP32. Via Chinese webwinkels kun je dit bordje zelfs voor een paar euro aanschaffen.
©Tomasz - stock.adobe.com

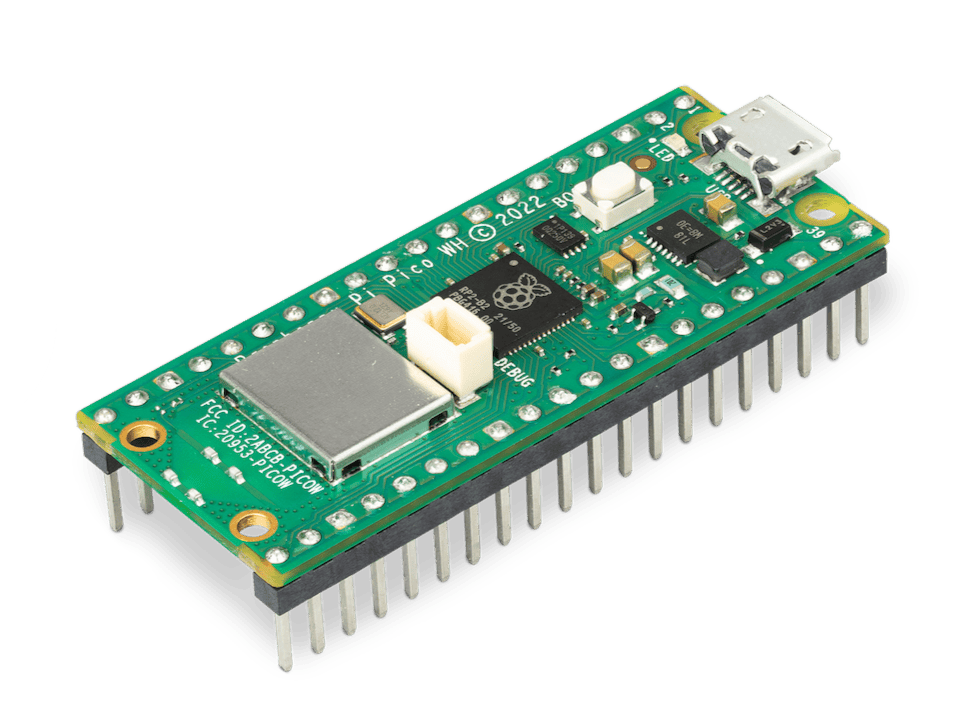

Raspberry Pi Pico W(H)
De Raspberry Pi Foundation kondigde in 2021 hun eigen RP2040-microcontroller aan waarmee het een alternatief aanbiedt voor bijvoorbeeld de ESP32. De microcontroller is gebaseerd op de ARM-architectuur en vormt de basis van de Raspberry Pi Pico W(H) waarop je ook wifi en bluetooth krijgt waarmee het een handig bordje voor smarthome-toepassingen is. De WH-variant heeft voorgesoldeerde headers zodat je hem in een breadboard kunt prikken. Wil je dat niet, dan kies je voor de W-variant.
Raspberry Pi Pico 2
Afgelopen augustus bracht de Raspberry Pi Foundation met de RP2350 een tweede microcontroller op de markt die meer kracht biedt dan de RP2040. De RP2350 is compatibel met code voor de RP2040 en is dus in alle opzichten een krachtiger alternatief. Het eigen bordje Raspberry Pi Pico 2 maakt gebruik van de nieuwe microcontroller. Wil je er een met wifi, kies dan voor de W-variant.

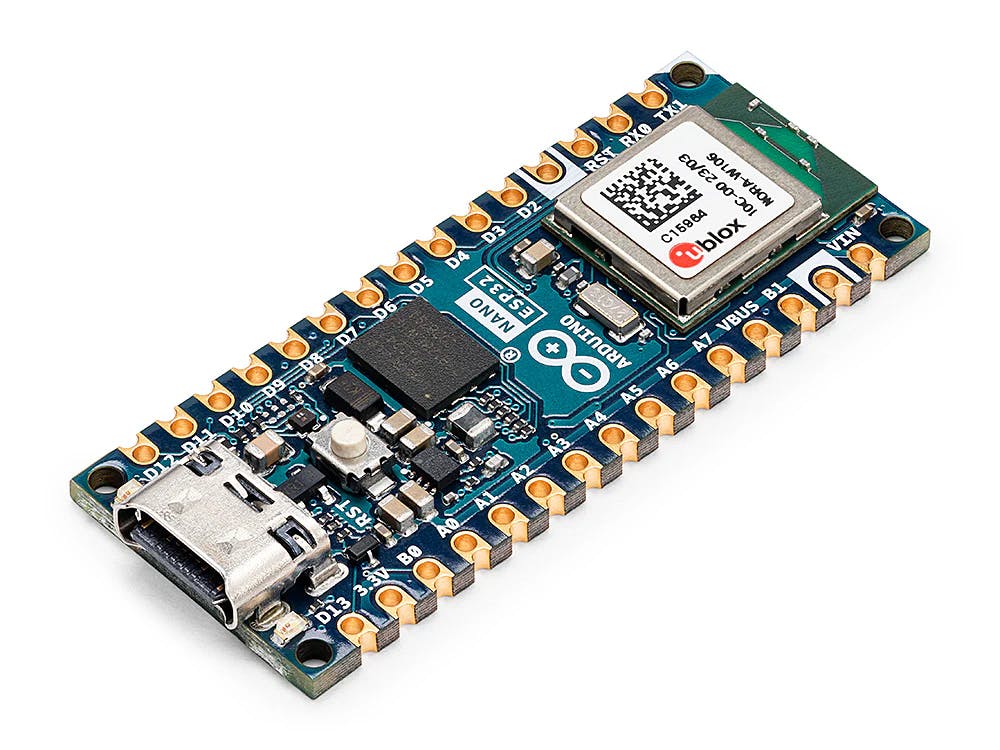

Arduino Nano ESP32
De relatief krachtige ES32-microcontroller is compatibel met de Arduino-ontwikkelomgeving en ook Arduino heeft daarom een eigen op ESP32 gebaseerd bordje in het assortiment. Functioneel is er weinig verschil met de goedkopere NodeMCU-bordjes, ook die bordjes kun je gebruiken in combinatie met de Arduino-ontwikkelomgeving. Arduino’s variant is wel net wat compacter en daarom wat handiger op het doorsnee breadboard. Ook ondersteun je hiermee uiteraard de ontwikkeling van het Arduino-ecosysteem.

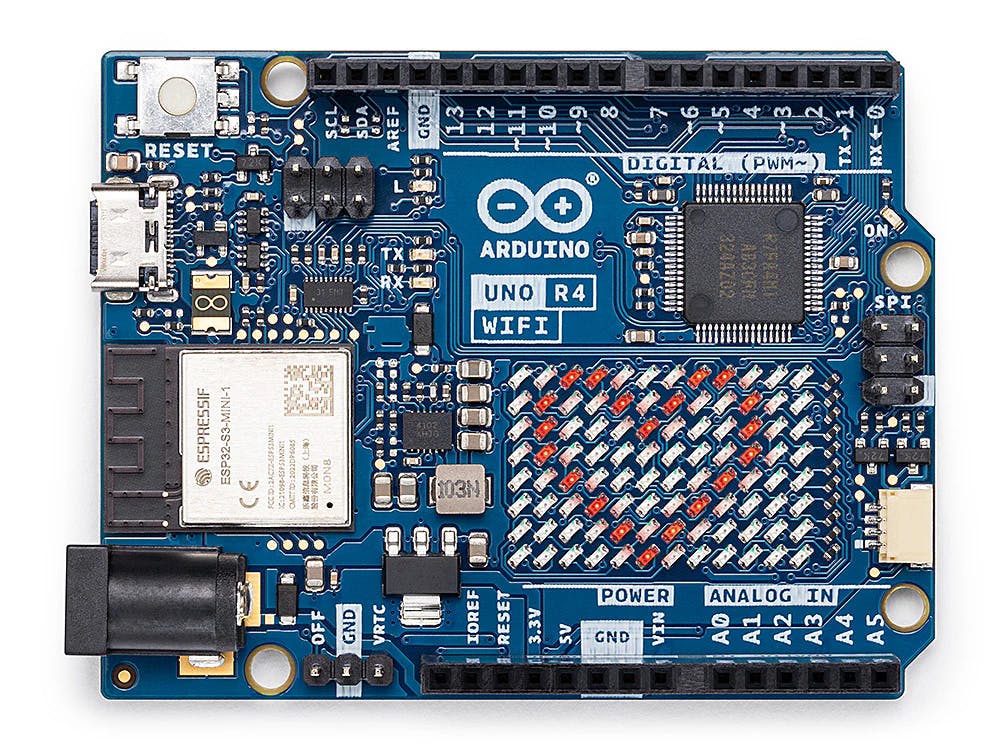

Arduino Uno R4 Wifi
De Arduino R4 Wifi is te beschouwen als de opvolger van de populaire Uno R3, maar dan met een veel krachtigere chip en netwerkconnectiviteit dankzij wifi. Het fysieke formaat is hetzelfde als de Uno R3 en vrijwel alle projecten die ooit bedacht zijn voor de R3 zouden moeten werken. Dankzij een krachtigere microcontroller en wifi kun je echter veel meer projecten maken dan met de voorganger. Leuk is ook dat het bordje voorzien is van een geïntegreerde 12x8-ledmatrix waarop je simpele graphics of statusinformatie van projecten kunt tonen. Er is ook een goedkopere Uno R4 Minima voor als wifi of een ledmatrix niet nodig zijn.

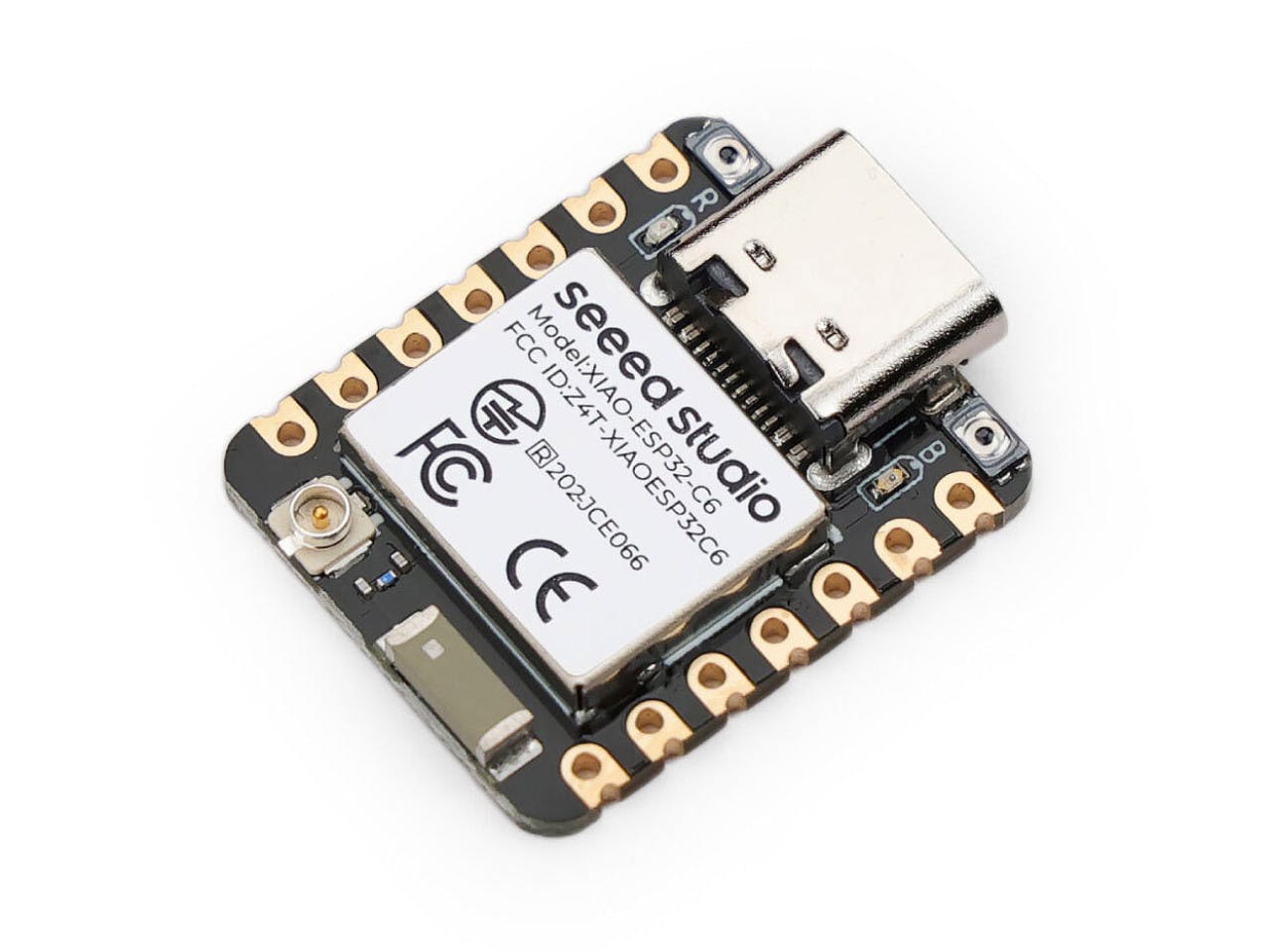

Seeed Studio XIAO ESP32C6
De Seeed Studio XIAO ESP32C6 is handig bordje voor als het echt klein moet en is nauwelijks groter dan de ESP32-module zelf. Op dit bordje is dat ook nog eens de nieuwste C6-uitvoering die voorzien is van wifi 6, al gaat het om de 2,4GHz-band. Daarnaast bevat de chip ondersteuning voor Thread, Zigbee en Matter waarmee deze nieuwste generatie ESP32 nog interessanter wordt voor smarthome-toepassingen.
3 X Singleboard-computer

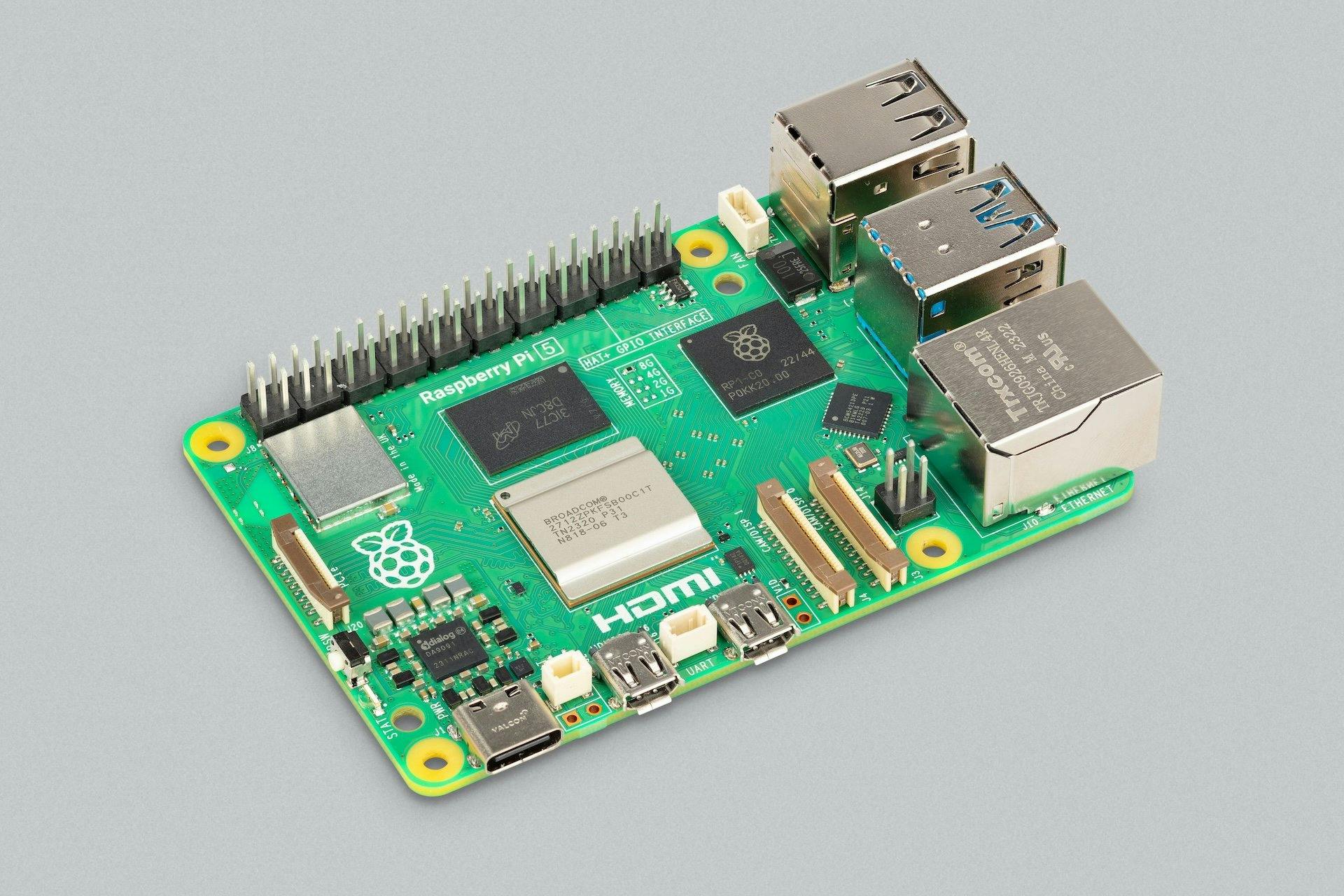

Raspberry Pi 5
Zeg knutselcomputer en je denkt waarschijnlijk direct aan de Raspberry Pi. De vijfde generatie is bijzonder krachtig, maar ook significant duurder dan de voorganger. Het grote voordeel van een echte Pi blijft dat er een schat aan informatie beschikbaar is. De Raspberry Pi 5 is er met 2, 4 of 8 GB RAM. Het hangt een beetje van je project af welke variant je nodig hebt, maar we raden je de 4GB-variant aan als je geen specifieke voorkeur hebt.
Raspberry Pi Zero 2 W
Is een normale Raspberry Pi te groot, dan kun gebruikmaken van de Raspberry Pi Zero 2 W. Deze compacte uitvoering is toch voorzien van micro-usb, mini-HDMI, een microSD-kaartslot, wifi en een camera-connector. Met eventueel wat adapters kun je dus vrijwel alle randapparatuur aansluiten. De Pi Zero 2 W bevat dezelfde chip als de Raspberry Pi 3. Dit kleine bordje is hiermee krachtig genoeg voor het emuleren van oudere spelcomputers.
Orange Pi 5 Pro
De Raspberry Pi is de bekendste reeks singleboardcomputers, maar er zijn uiteraard ook bordjes van andere fabrikanten, zoals de Orange Pi. De Orange Pi 5 Pro is een van de krachtigste singleboardcomputers die je kunt kopen. Naast een krachtige Rockchip-processor met acht cores en een npu bevat het bordje ook tot 16 GB RAM, gigabit-ethernet en een M.2-aansluiting voor een snelle NVMe-ssd. Nadelen zijn de hoge prijs en nog altijd slechte verkrijgbaarheid.
4 x Pi-hats

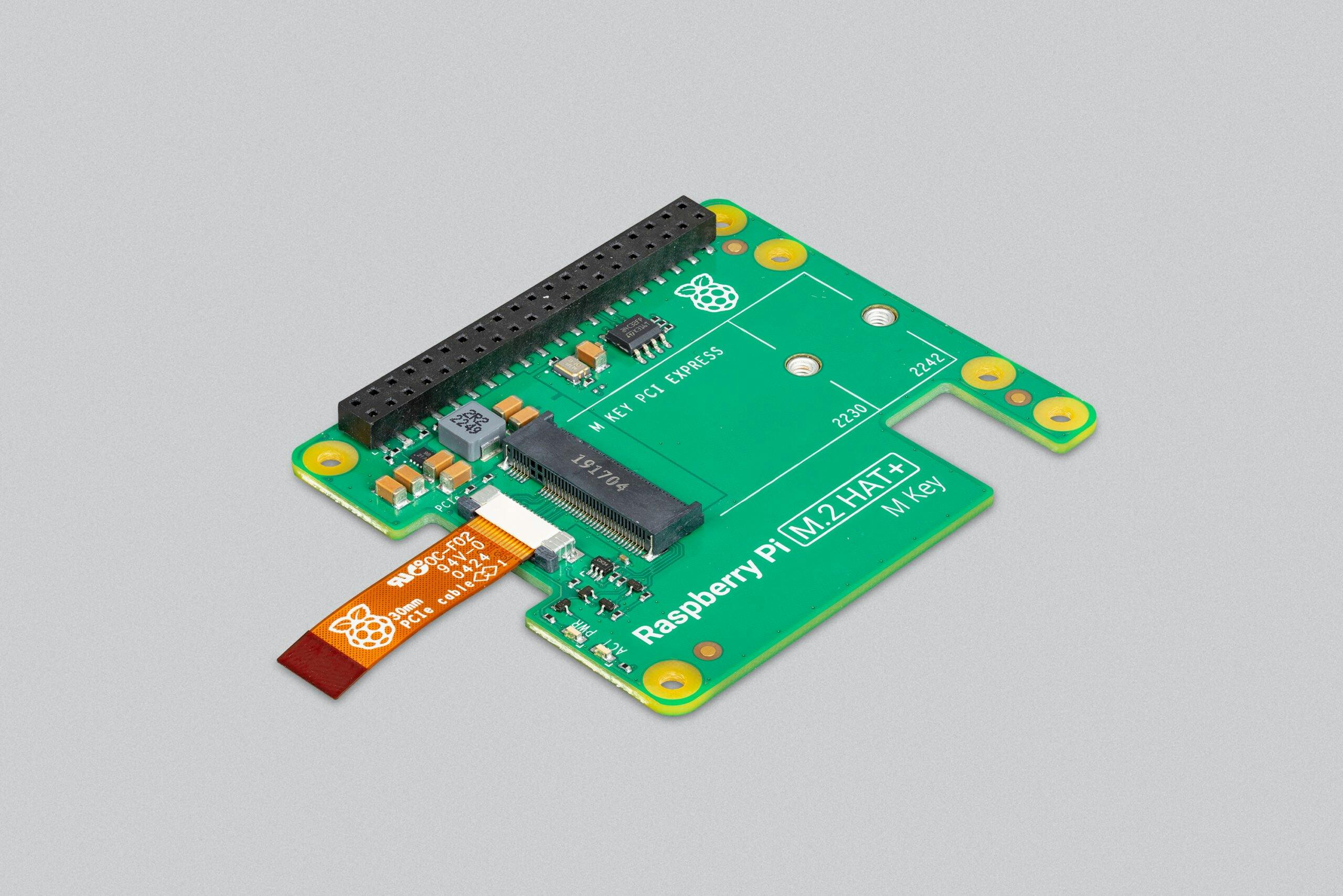

M.2 HAT+ for Raspberry Pi 5
De Raspberry Pi 5 is voorzien van een PCIe-interface in de vorm van een aansluiting voor een lintkabel. Hierop kun je onder meer de M.2 HAT+ aansluiten waarmee de Pi 5 wordt uitgebreid met een M.2-slot voor een NVMe-ssd. Let erop dat een ssd uitgevoerd moet zijn in het compactere 2230- of 2242-formaat. De Raspberry Pi Foundation heeft ook eigen M.2-ssd’s in een capaciteit van 256 of 512 GB.

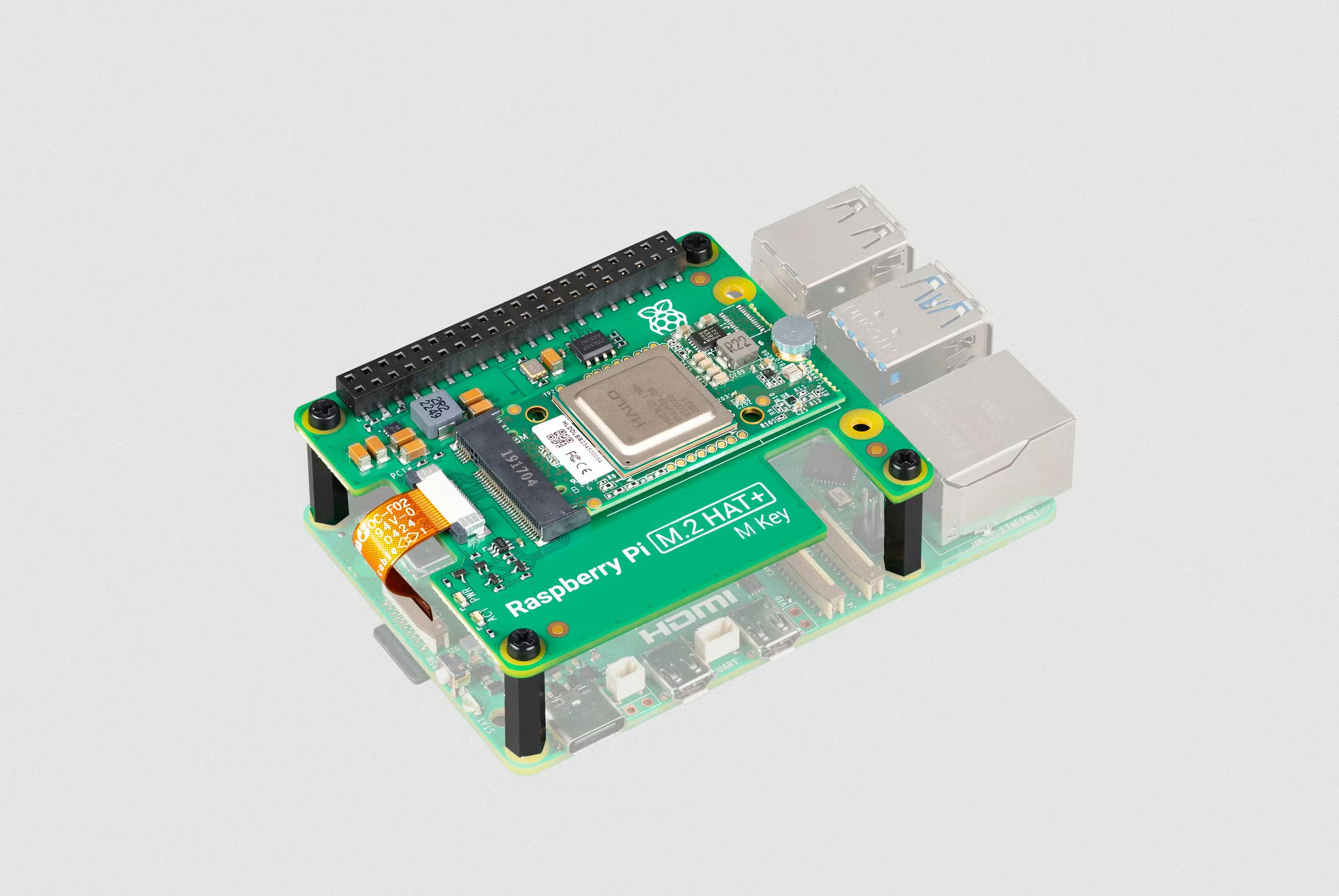

Raspberry Pi AI Kit
De AI Kit bestaat uit de M.2 HAT+ for Raspberry Pi 5 in combinatie met een Hailo AI-module. Het is alleen niet mogelijk om de npu en een ssd tegelijkertijd te gebruiken. De AI-module kun je gebruiken voor taken die versneld kunnen worden met een npu. Denk daarbij bijvoorbeeld aan beeldherkenning, de in Pi OS ingebouwde camera-applicatie biedt ondersteuning voor deze npu.

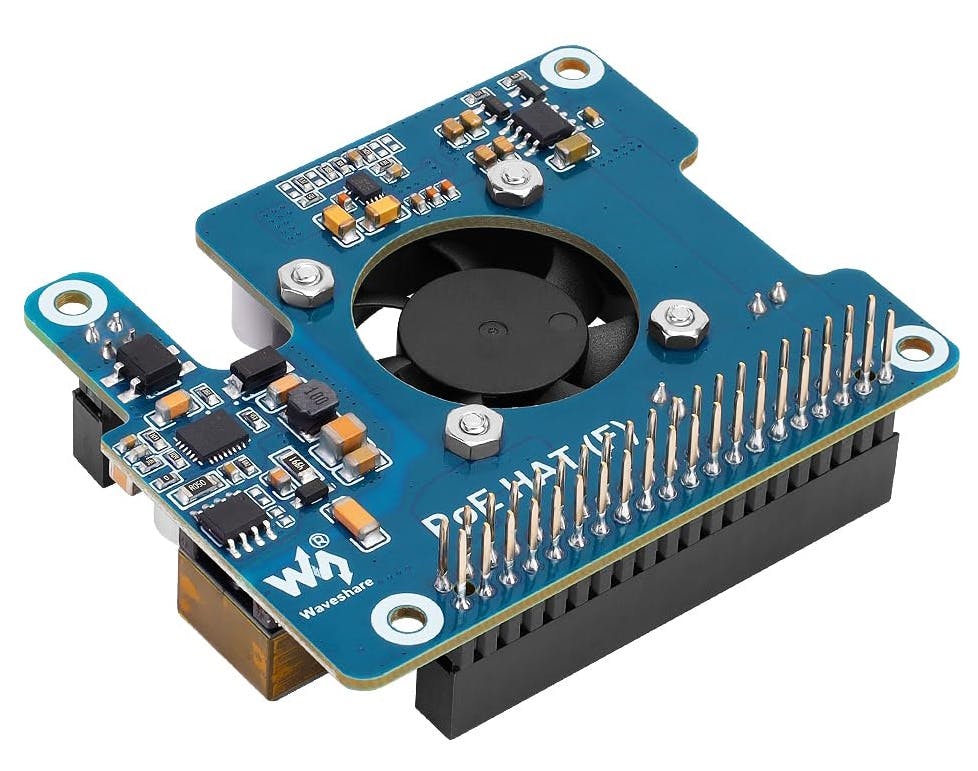

Waveshare PoE HAT for Raspberry Pi 5
Een Raspberry Pi laat zich goed inzetten voor allerlei netwerktoepassingen. Zowel de Raspberry Pi 3, 4 en 5 zijn geschikt voor het voeden via PoE, maar je hebt hiervoor wel een PoE HAT nodig. De PoE HAT with heatsink for Raspberry Pi 5 ondersteunt 802.3af/at, maar het is verstandig om een netwerkswitch met ondersteuning voor 802.at (ook wel PoE+) te gebruiken, omdat de 15 watt van de normale PoE-standaard te weinig kan zijn.

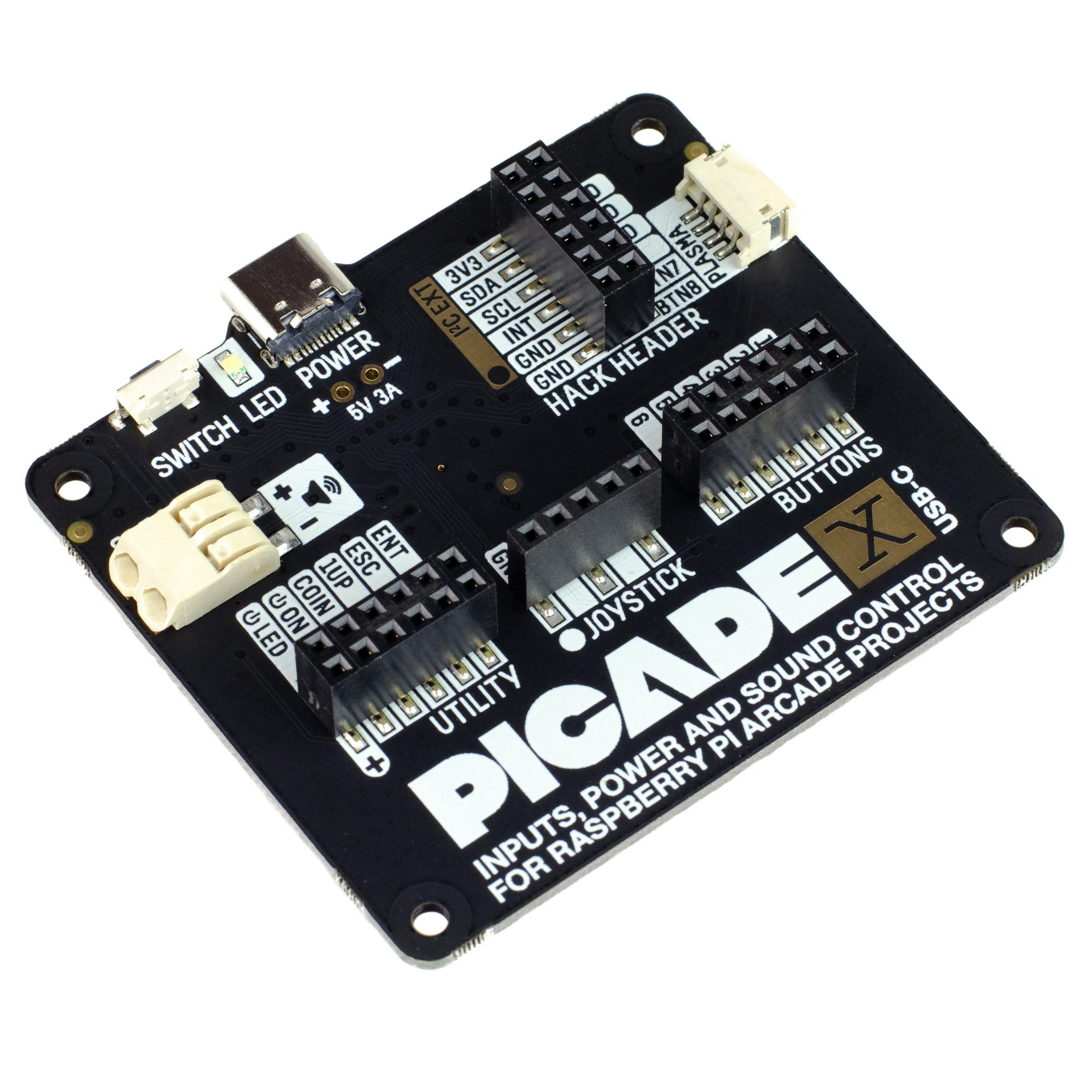

Picade X HAT USB-C
Een Raspberry Pi 3, 4 of 5 kun je prima gebruiken voor het emuleren van oude spelcomputers. Met behulp van de Picade X HAT USB-C vormt je Pi ook de basis voor je eigen arcadekast. Op de aansluitingen kun je een joystick en alle benodigde knoppen aansluiten. Picade verkoopt overigens ook complete mini-arcadekasten voor de Raspberry Pi.
4 x Gereedschap

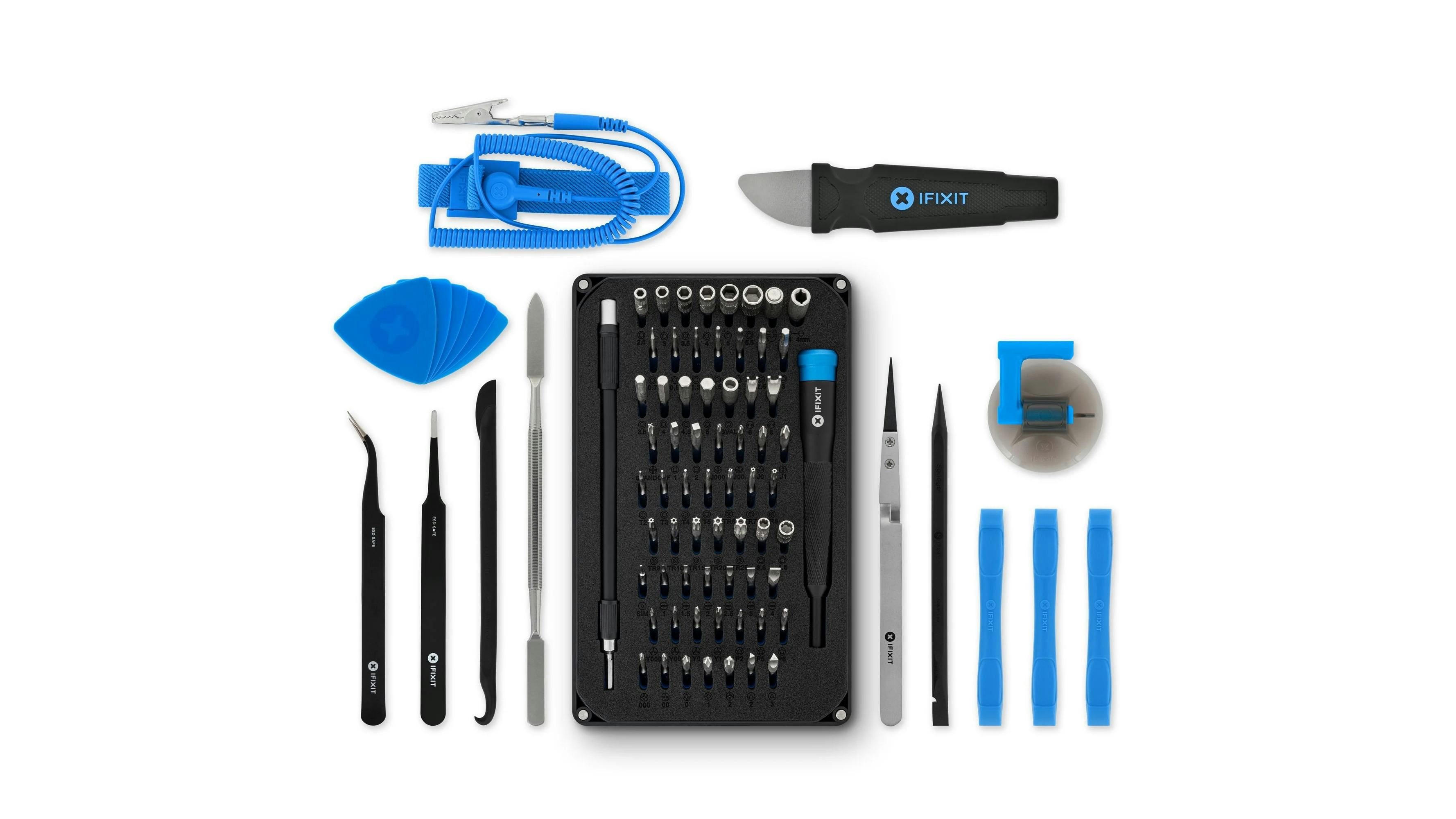

iFixit Pro Tech Toolkit
Een goed setje precisiegereedschap komt altijd van pas. Een setje dat we zelf erg fijn vinden, is iFixits Pro Tech Toolkit. IFixit heeft het setje ontworpen voor het repareren van allerlei hardware en daardoor is het een fijn set voor knutselaars. Naast de standaardbitjes krijg je ook speciale bitjes die je nodig hebt om apparaten van bijvoorbeeld Apple of Nintendo te openen.
UNI-T UT139C
Voor het controleren van fouten in schakelingen is een multimeter onmisbaar. Voor het werken aan de lage spanningen van bijvoorbeeld Arduino-projectjes volstaat iedere multimeter. Toch raden we je voor de veiligheid minimaal een CATIII-variant aan, ook handig als je de multimeter voor meer dingen wilt gebruiken. De UNI-T UT139C is een nauwkeurige True-RMS-multimeter die in de CATIII-klasse valt en automatisch het juiste meetbereik kan kiezen.

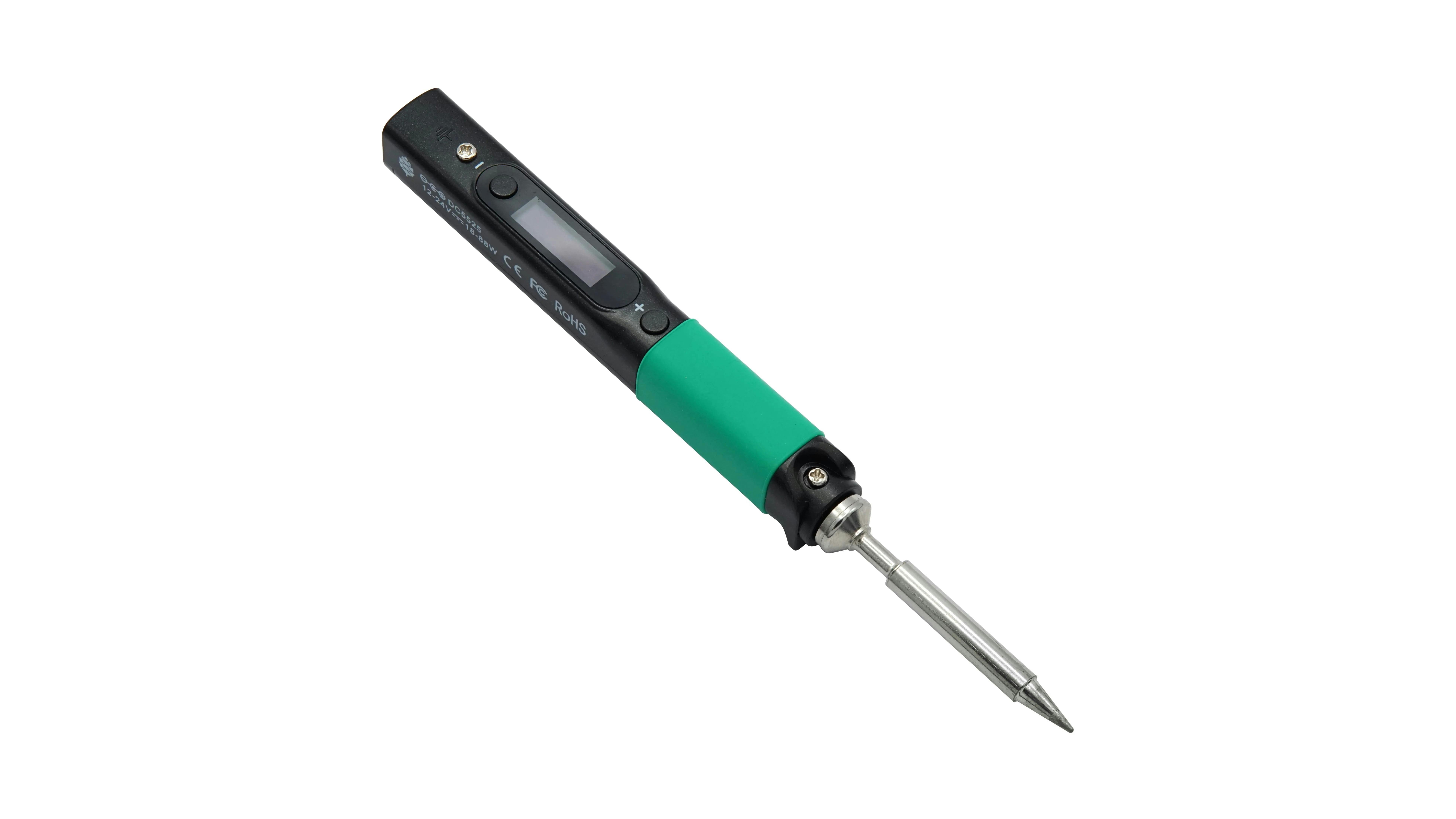

PINE64 Pinecil V2
Als je een projectje voor de lange termijn wilt maken, ontkom je niet aan solderen. Voor een incidenteel klusje volstaat iedere simpele soldeerbout of soldeerstation. Wil je iets dat ook handig is om diverse locaties te gebruiken, dan is de PINE64 Piinecil V2 een interessante soldeerbout. Hij wordt gevoed met een usb-c-laptopvoeding (65 watt) en is voorzien van bediening met geïntegreerd schermpje.

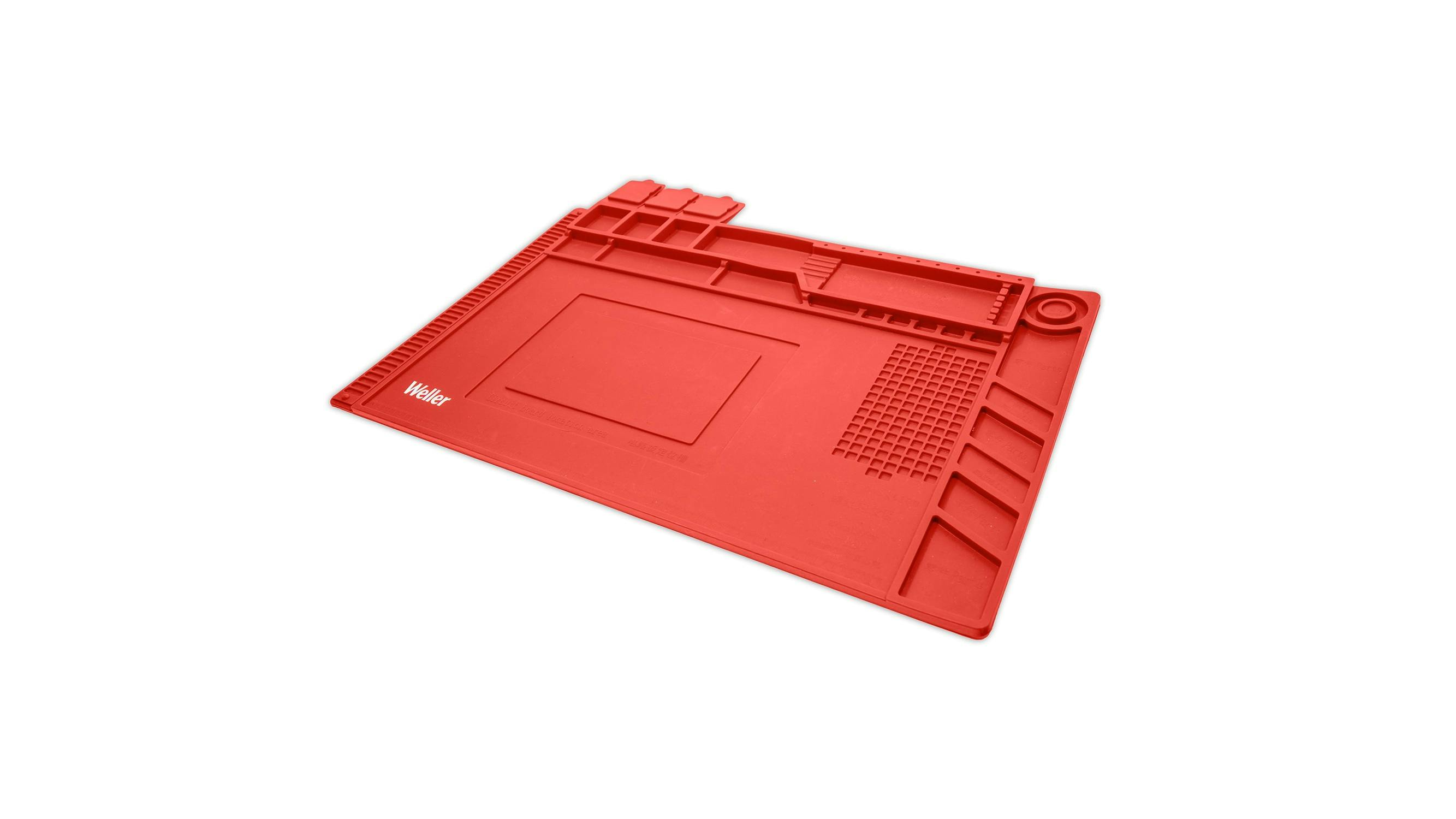

Weller Soldeermat (medium)
Zeker als je gaat solderen, loop je het risico dat je bureau beschadigt. Een hittebestendige siliconen soldeermat wordt door diverse merken verkocht en biedt uitkomst. Je kunt in de diverse vakjes ook kleine onderdelen als schroefjes neerleggen zodat je niks kwijtraakt. En ben je klaar met werken, dan rol je de mat op om hem ergens op te bergen. De medium soldeermat van Weller heeft een afmeting van 45,5 x 30 cm.
4 x Pi-behuizing

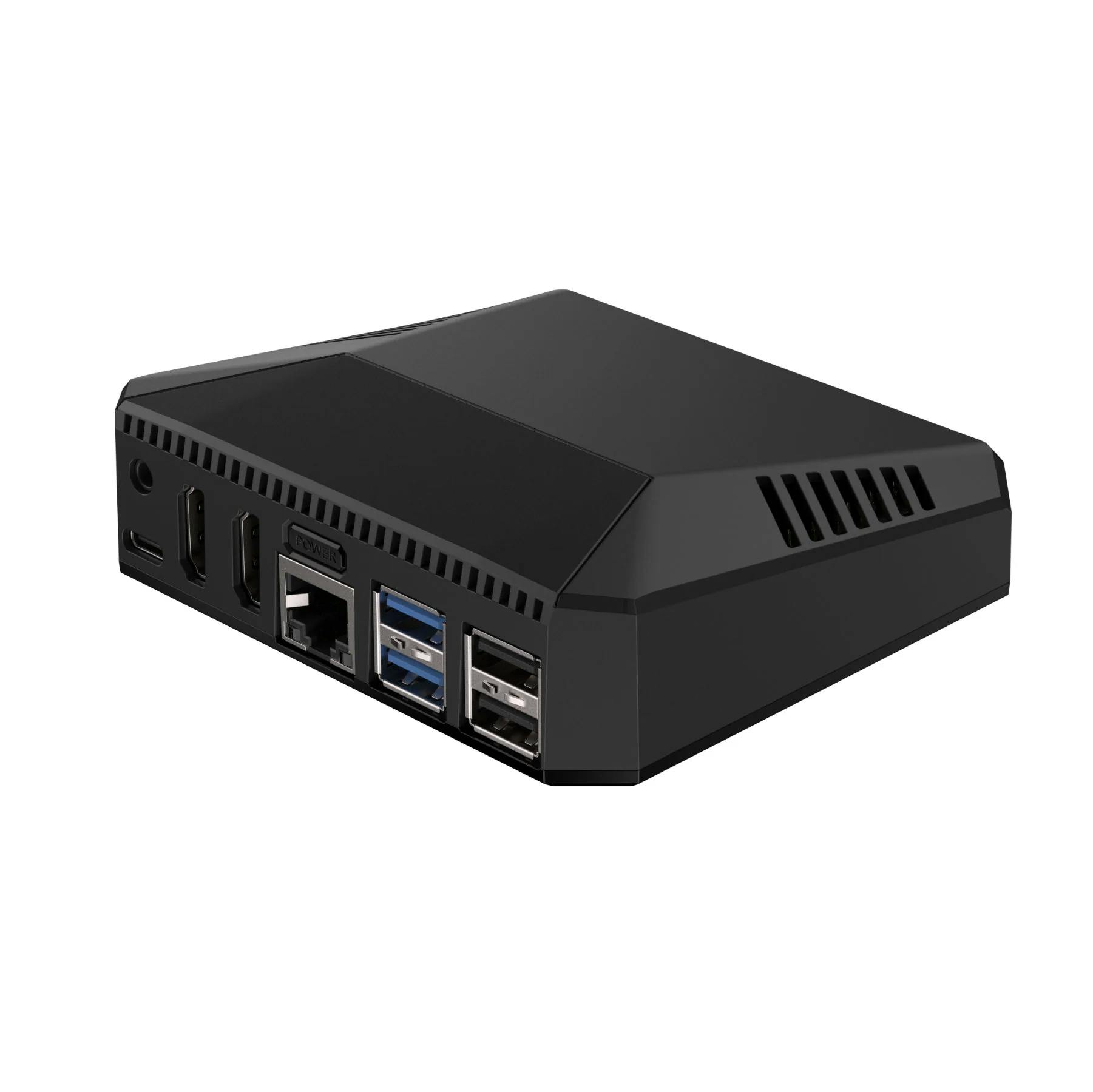

Argon ONE V3
Wil je een Raspberry Pi bij je televisie gebruiken als mediaspeler of spelcomputer, dan is een Argon ONE een handige behuizing. De Argon ONE V3 is bedoeld voor de Raspberry Pi 5, terwijl de ONE V2 voor de Pi 4 ontworpen is. De behuizing is voorzien van twee normale HDMI-aansluitingen, een infraroodontvanger voor een afstandsbediening en een aan-uitschakelaar. Er is ook een duurdere M.2-versie waar een NVMe-ssd in past.
Pironman 5
Wil je de Raspberry Pi 5 gebruiken als echte minicomputer, dan is de Pironman 5 misschien wel de leukste behuizing op de markt. De Pironman 5 doet denken aan een towerbehuizing en is net als veel pc-behuizingen voorzien van een raampje, processorkoeler en RGB-ventilators. Er wordt een M.2-HAT meegeleverd, dus je kunt direct een snelle NVMe-ssd gebruiken. Op de voorklant vind je een aan-uitschakelaar, oledschempje en een geheugenkaartslot.

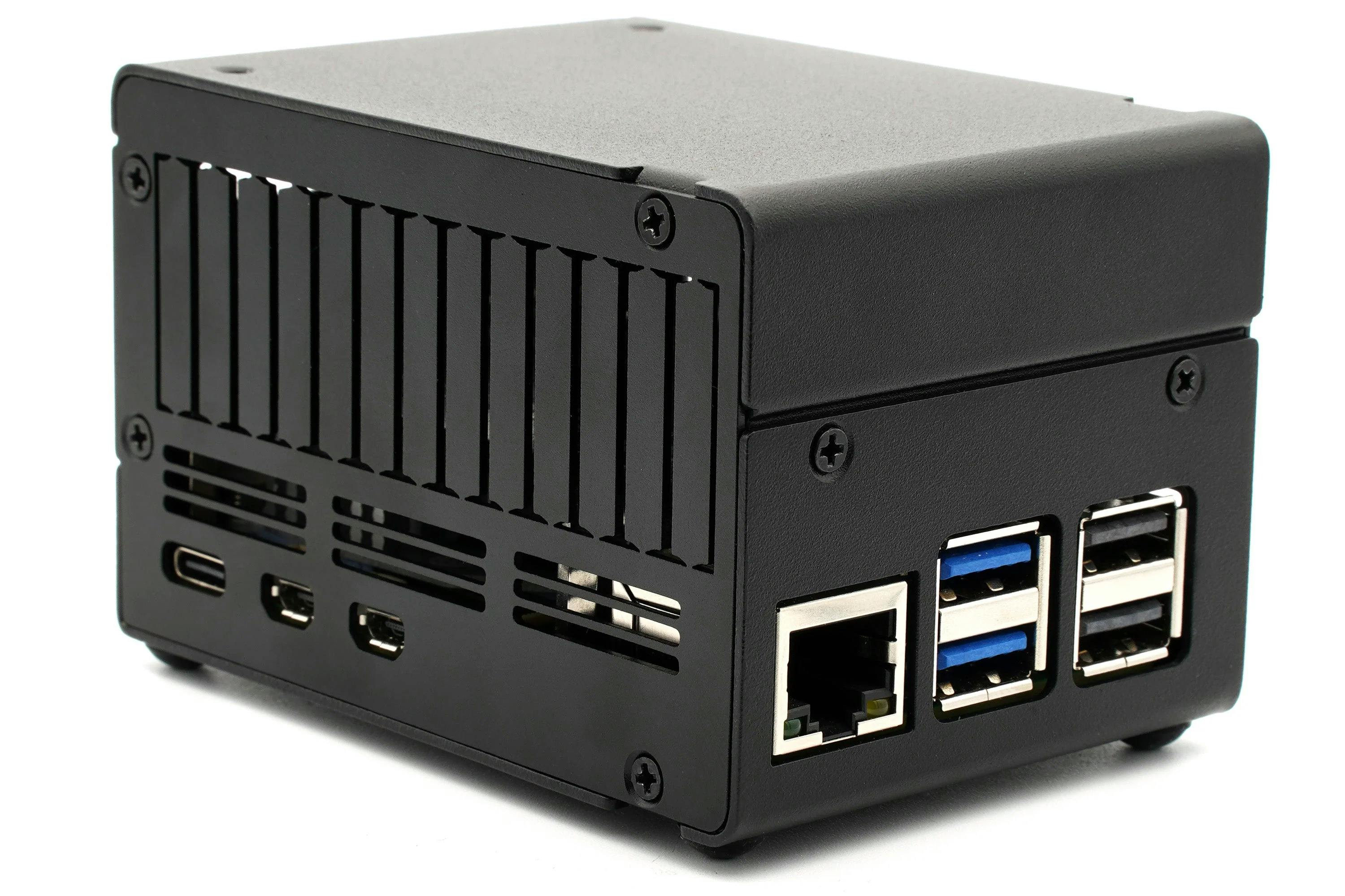

KKSB Raspberry Pi 5 HAT Case
KKSB heeft met de Raspberry Pi 5 HAT Case een extra hoge behuizing in het assortiment, zodat je een Raspberry Pi 5 inclusief een HAT en koeling toch in de behuizing kwijt kunt. Op de zijkant zitten klepjes die je kunt wegbreken als je toegang tot een functie van een HAT nodig hebt. Zo is deze aluminium behuizing een goede basis voor allerlei Pi-experimenten.

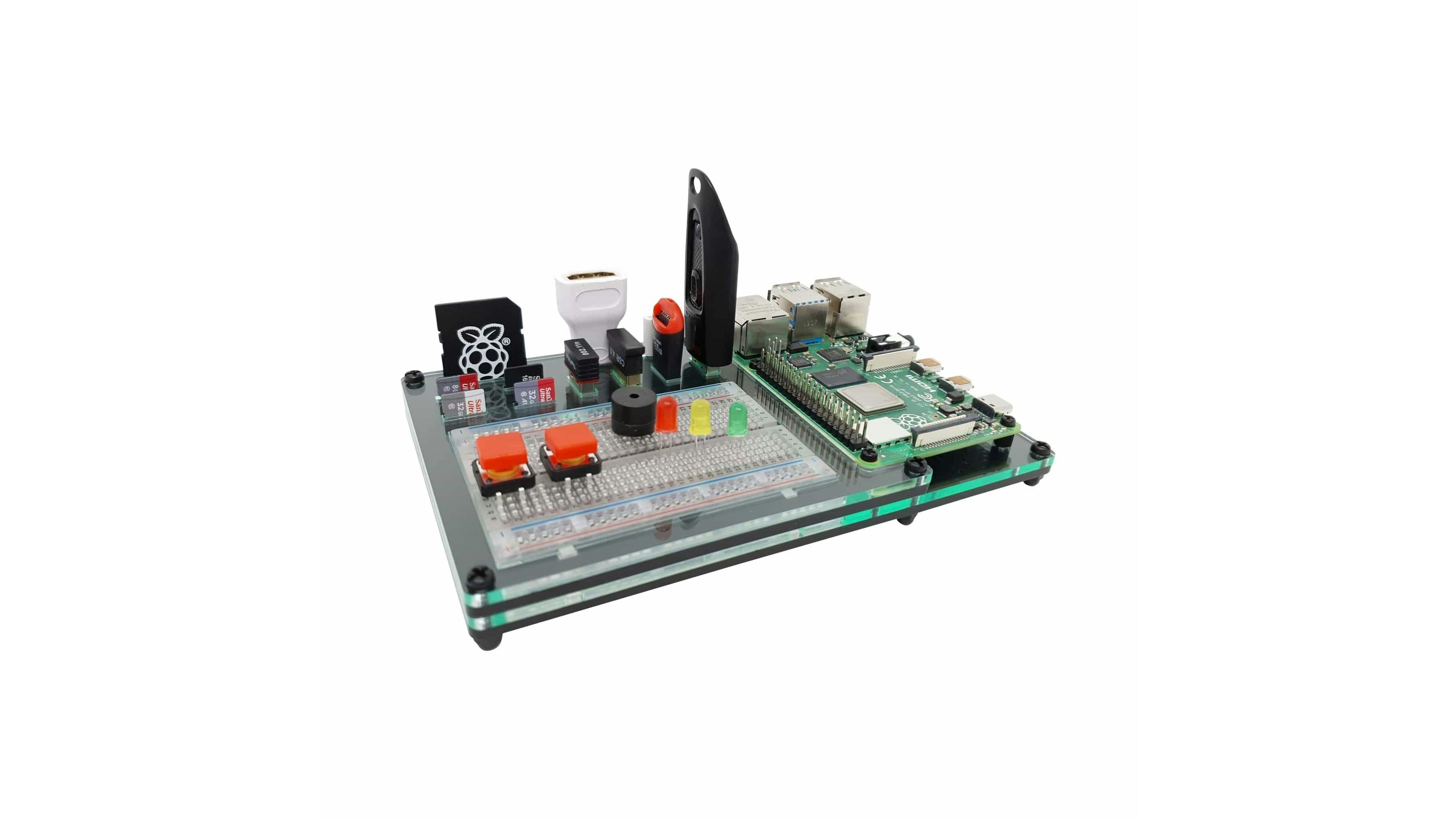

ProtoDock
Een Raspberry Pi 4 is een goede basis voor allerlei elektronica-experimenten met onderdelen als leds en knopjes. Ben je daarin geïnteresseerd, dan is de ProtoDock een handige behuizing. Deze behuizing heeft een ingebouwd breadbord waarop je componenten plaatst en vakjes waarin je al je microSD-kaartjes voor verschillende projecten kunt bewaren. Er is ook een versie voor de Raspberry Pi Zero in de vorm van de ZeroDock.
