Warme zomernachten? Dan is een airco in je slaapkamer wel zo lekker – mits het apparaat natuurlijk niet te lawaaiig is, want dan lig je alsnog de hele nacht te woelen. Of je nu een airco zoekt voor je slaapkamer of een andere rustige plek in huis, het geluidsniveau is een belangrijke factor om rekening mee te houden.

Hoeveel geluid maken airco's?

Het geluidsniveau van airco's verschilt nogal per soort airco. Heb je bijvoorbeeld een mobiele monoblock airco in huis dan zitten alle onderdelen in één apparaat, inclusief de onderdelen die het meeste geluid produceren. Koel je jouw huis met een single-split airco? Dan bestaat de airco uit een binnenunit en een buitenunit, waarbij de onderdelen die het meeste geluid maken over het algemeen vooral in de buitenunit zitten. Dat scheelt aanzienlijk in geluidsoverlast in huis. Maar houd bij de buitenunit dus wel rekening met mogelijk overlast voor de buren.

©Ben Schonewille

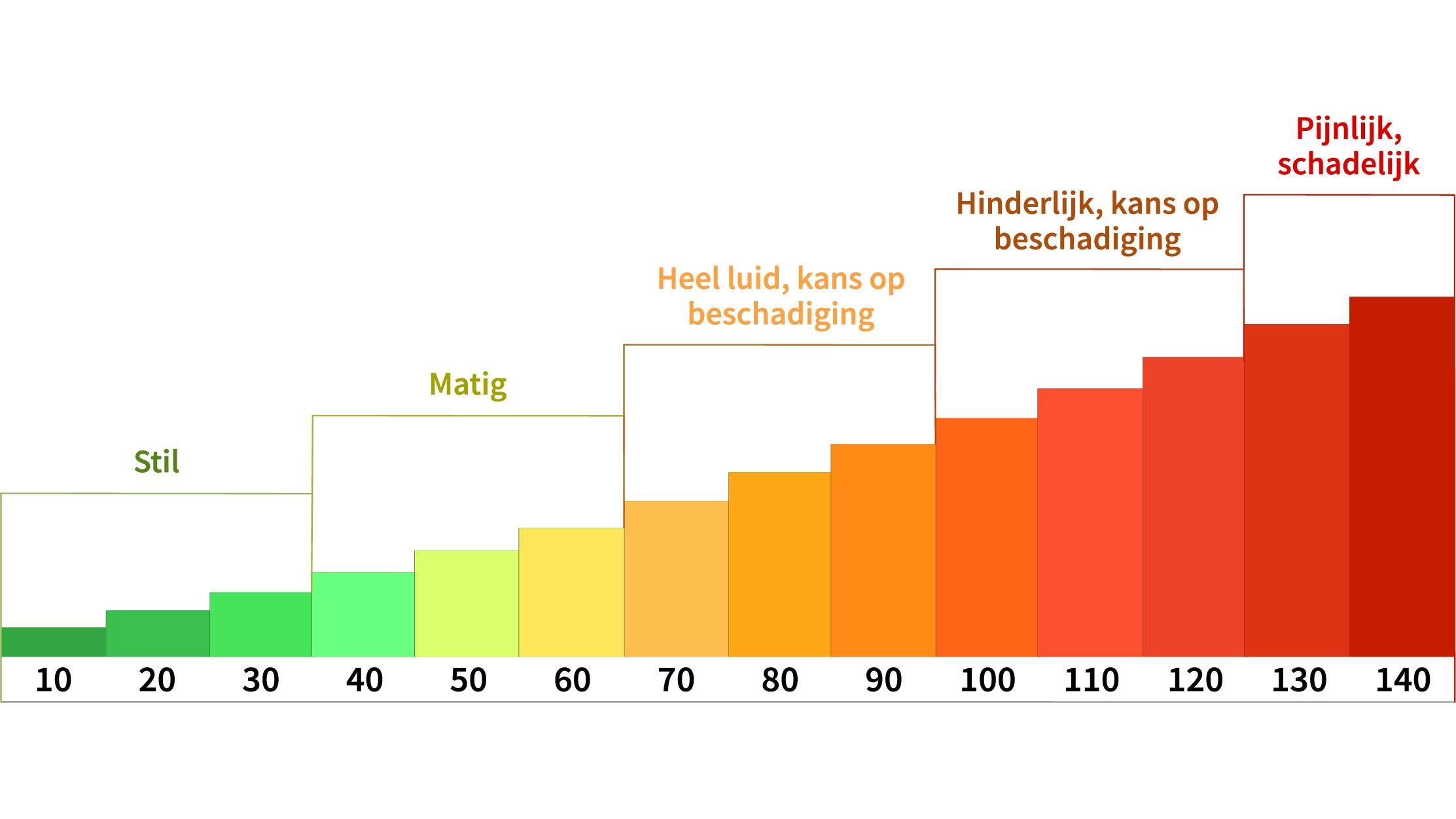

Ongeacht het type airco, maakt iedere airco geluid. Dat varieert in het aantal decibel (dB). In de tabel hieronder lees je waar je ieder geluidsniveau ongeveer mee kunt vergelijken. Zo kun je voor jezelf beter nagaan hoeveel geluid jij als acceptabel ervaart.

©Artsiom Kusmartseu | Bewerking: BS | ID.nl

Geluid van de buitenunit

Zoals hierboven al vermeld, is de buitenunit bij een vaste airco het element dat het meeste geluid produceert. De buitenunit is namelijk het deel vanuit waar de lucht naar buiten wordt geblazen en de compressor en motor bevinden zich in dit deel van de airco. Zowel de compressor als de motor kan een zoemend of brommend geluid maken. Houd daar, qua plaatsing en geluidsoverlast, dus rekening mee voor jezelf en ten opzichte van de buren.

Het geluidsniveau van een buitenunit lag vaak rond de 50 dB, maar sinds de meest recente wetgeving uit 2021 inging, mag van een buitenunit bij je buren slechts 40 dB te horen zijn. Koop je toch een airco met een buitenunit van 50 dB? Dan is het dus belangrijk dat je buren op zo'n afstand zitten dat bij hen het geluid als niet hoger dan 40 dB wordt ervaren.

Naast de ventilator en de algemene werking van een buitenunit veroorzaken ook de trillingen van het apparaat geluid. Om het geluidsniveau van een buitenunit te verminderen is het daarom aan te raden de unit bijvoorbeeld op geluidsdempers of in een volledige kast te plaatsen. Andere manieren om overlast van de trillingen te voorkomen is het gebruik van trillingsisolatie. Onder andere trillingsdempers, ontkoppelingsplaten of ontkoppelingsstroken zorgen ervoor dat trillingen, die tot contactgeluid kunnen leiden, niet worden doorgegeven aan de gevel. En ook de locatie van een buitenunit kan invloed hebben op hoeveel geluidsoverlast er wordt ervaren.

Lees ook: Lawaai voorkomen? Bouw een kast om je airco en warmtepomp

Geluid van een airco in huis

Het geluid dat de binnenunit van een split airco produceert, komt met name van de ventilator die draait en de lucht die naar buiten wordt geblazen. Dit hoort in principe weinig geluid te maken, maar dat varieert uiteraard per airco.

Let bij het kopen van een airco daarom op het geluidsniveau. Airco's hebben een energielabel waarop naast informatie over het energieverbruik en de energie-efficiëntie ook informatie staat over de hoeveelheid geluid die de airco produceert. Om een goede vergelijking te maken, is het handig om de vermogens van airco’s te vergelijken en vervolgens airco’s met hetzelfde vermogen te vergelijken op geluidsniveau.

©ppart | Piotr Pawinski

Nachtstand: de stillere modus van airco’s

Warme zomernachten veroorzaken bij veel mensen slaapproblemen. Ideaal om dan een airco aan te zetten, maar dat veroorzaakt weer geluid waarbij sommige mensen ook niet goed slapen. Gelukkig zijn steeds meer airco's uitgerust met een nachtstand. Een modus waarin zowel de binnenunit als de buitenunit van een airco (nog) minder geluid produceert. Zo kun je de airco ook gewoon 's nachts laten draaien. En een extra voordeel: de nachtmodus is in de meeste gevallen tegelijkertijd een energiebesparende functie, waardoor het energieverbruik van een airco omlaaggaat.

©famveldman

Stille airco's: de oplossing voor geluidsoverlast

Is de stille modus van een standaard airco niet stil genoeg voor jou? Dan hebben we goed nieuws: met de nieuwste ontwikkelingen komen er steeds stillere airco's op de markt. Dat maakt het haalbaar om een airco aan te schaffen die niet hoger komt dan een maximum van 30 decibel, vergelijkbaar met het geluidsniveau van fluisteren. De stilste mobiele airco's van dit moment produceren zelfs nog maar rond de 20 tot 25 decibel maximaal.

🎧Toch last van het geluid? Probeer dan eens een koptelefoon met witte ruis

Wat kost een stille airco?

Stille airco's zijn technisch verder ontwikkeld én populair. Dit maakt stille airco's over het algemeen dan ook wat duurder dan airco's met een hoger geluidsniveau. Een exacte prijs aangeven is echter lastig. De prijs van een (stille) airco hangt namelijk niet alleen af van het geluidsniveau, maar ook van het type airco, het aantal units, het energieverbruik en het koelvermogen van de airco.

Stille mobiele airco

Mobiele airco's zijn er vanaf enkele honderden euro's, maar let er daarbij op dat een mobiele airco altijd minder stil is dan bijvoorbeeld een split airco. Een 'stille' mobiele airco produceert namelijk toch al gauw 50 tot 60 dB. Dit komt doordat in een mobiele airco alle onderdelen, ook de lawaaierige, in één apparaat binnen in huis zitten. In tegenstelling tot split airco's waarbij het geluid vooral door de buitenunit wordt geproduceerd. De prijzen voor mobiele airco's tót 50 decibel starten vanaf ongeveer 200 euro (prijspeil juni 2024).

Let wel op: veel apparaten die aangeprezen worden als mobiele airco zijn eigenlijk aircoolers, die gebruiken koud water om lucht te koelen, maar werken niet zo goed als een echte mobiele airco.

Stille split airco

Ben je op zoek naar een (stille) split airco? Dan wordt de prijs ook nog eens sterk beïnvloed door jouw specifieke woonsituatie en wensen. Onderstaande tabel geeft een gemiddelde prijsindicatie aan per type airco, maar deze prijzen kunnen sterk variëren per situatie. Vraag daarom altijd advies aan een airco-specialist die je alles kan vertellen over de verschillende opties en bijbehorende prijzen in jouw specifieke (woon)situatie.

Bron: Koelerhuis.nl

Weet je nog niet zeker of een airco iets voor jou is? Lees dan: Houd je huis koel: de voor- en nadelen van airco in huis
