Ben je toe aan airconditioning om je huis koel te houden in de zomer en warm in de winter? Het aanbod is groot en om jouw ideale model te vinden, kan het best even zoeken zijn. ID.nl helpt je op weg; we zetten op een rij welke aspecten van airco belangrijk zijn bij het maken van een keuze.

Een airco kopen is niet zo ingewikkeld, maar de juiste koop doen is een grotere uitdaging. Er komt namelijk nogal wat bij kijken. Ga je kijken in speciaalzaken of online, dan kom je al gauw diverse soorten airco's tegen, die allemaal verschillen in energieverbruik, koelcapaciteit, functionaliteiten, installatie en onderhoud. Het is daarom goed je eerst te verdiepen in deze verschillende factoren, voordat je overgaat tot aankoop van een airco. Om je alvast een eerste belangrijke tip te geven: kies het goede moment om een airco te kopen. Een airco aanschaffen in de winter kan je namelijk direct al een hoop geld besparen, als je het niet ergs vindt om te wachten. In het voorjaar en in de zomer is de vraag nu eenmaal een stuk groter en dat heeft een directe impact op de prijzen van airco’s.

Wat voor soort airco past bij mij?

De aankoop van een airco systeem begint vervolgens bij de keuze voor het juiste type. Van vast tot mobiel en van monoblock tot split-unit airco, elk type heeft zo zijn voor- en nadelen. Hieronder lichten we de verschillende soorten airco’s kort uit:

Vaste airco

Vaste airco’s worden, zoals de naam al doet vermoeden, aan of in een muur of plafond gemonteerd. De meeste modellen bestaan uit een buiten- en binnendeel. Dat heet een single-split unit of een multi-split unit (voor meerdere kamers). De airco verkoelt (warme) buitenlucht die vervolgens via kanalen naar de ruimtes wordt vervoerd waarin een binnenunit aanwezig is. Deze modellen zijn ideaal vanwege het hoge koelvermogen en de beperkte hoeveelheid ruimte die je ervoor nodig hebt. De nadelen van vaste airco zijn onder andere de hogere aanschafprijs en het feit dat dit systeem niet voor elke woning geschikt is.

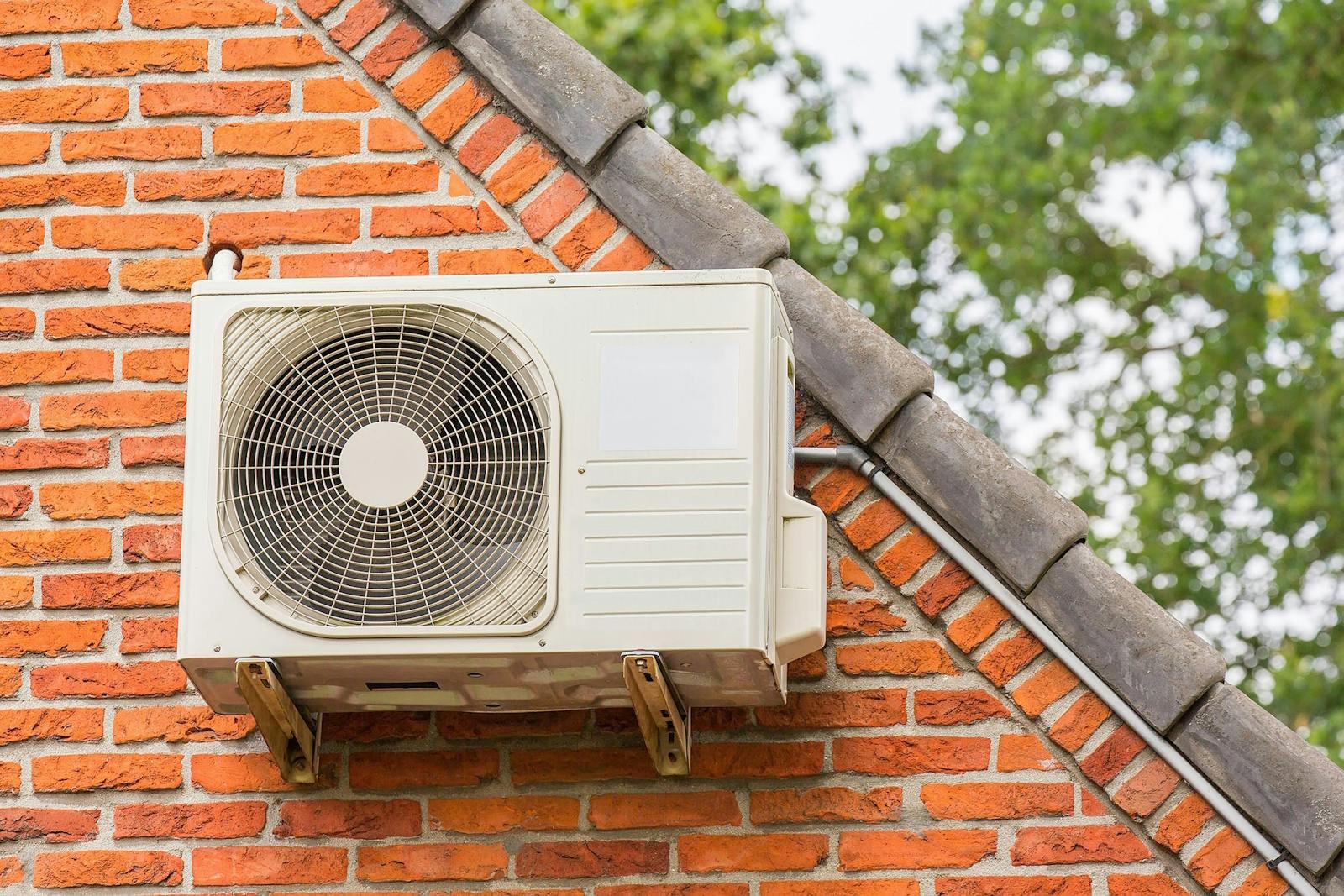

De lawaaierige onderdelen zitten bij deze airco's in de buitenunit, waardoor de airco binnen een heel stuk minder geluid maakt dan een monoblock airco, die alleen uit een binnenunit bestaat. Deze soorten airco's moeten aan een buitenmuur worden gemonteerd, omdat het apparaat de warme lucht naar buiten blaast. Installatie is daardoor wat simpeler, maar hij maakt wel meer geluid dan systemen met een buitenunit, omdat al het koelwerk in maar één apparaat wordt gedaan.

Lees meer: Single-split airco en multi-split airco: dit zijn de verschillen

©Ben Schonewille

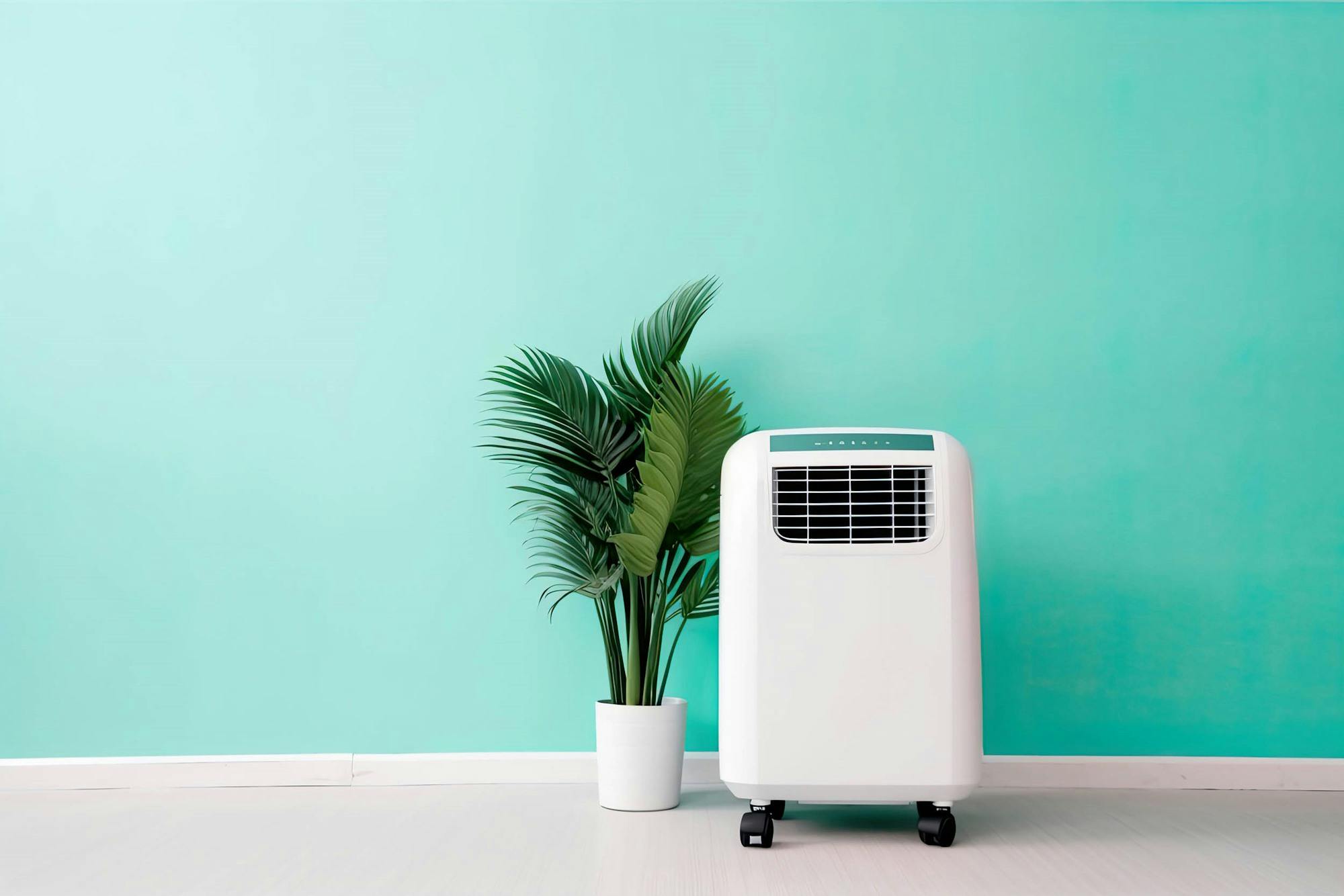

Mobiele airco

Een mobiele airco is een losstaand model, soms op wieltjes, dat eenvoudig verplaatst kan worden binnen je woning. Ideaal als je verschillende ruimtes in huis wisselend wilt kunnen koelen, zonder volledige installatie van een systeem. Nadelen zijn onder andere dat mobiele airco's vaak luidruchtiger zijn en minder efficiënt koelen doordat de afvoerslang via een open raam of deur de warme lucht naar buiten afvoert. Je raam staat dus altijd een stukje open en de koele lucht ontsnapt sneller dan bij een vaste airco.

©Schizarty

Lees ook: Mobiele airco of vaste airco kopen - zo maak je de beste keuze!

Koelcapaciteit van een airco

Zorg ervoor dat je een airconditioner kiest met voldoende koelcapaciteit om de gewenste ruimte efficiënt te koelen. Een airconditioner met een te lage koelcapaciteit zal mogelijk niet voldoende koeling bieden, terwijl een airco met een te hoge capaciteit onnodig energie kan verbruiken.

De koelcapaciteit van een airco wordt meestal uitgedrukt in kW's of BTU (British Thermal Units) per uur. Voor een gemiddeld huis in Nederland geldt de stelregel dat je voor elke kubieke meter 30 tot 40 watt koelvermogen nodig hebt, oftewel 100 tot 135 BTU per kubieke meter. Je kunt de capaciteit zelf berekenen:

Koelcapaciteit berekenen

• Vermenigvuldig de lengte (L), hoogte (H) en breedte (B) van de kamer met elkaar.
• Bepaal vervolgens de warmtefactor van de kamer. Deze factor houdt rekening met de omstandigheden, zoals isolatie, elektronische apparatuur, locatie en het dak. Er zijn drie warmtefactoren:
∼ Factor 30 - goed geïsoleerde ruimte, geen plat dak, weinig elektronische apparatuur en weinig mensen in de ruimte, niet op de zonkant gelegen.
∼ Factor 40 - minder goed geïsoleerde ruimte, veel glas en/of veel mensen en/of veel elektronische apparatuur in de ruimte.
∼ Factor 50 - ruimte met een plat of schuin dak, ruimte op het zuiden, slechte isolatie, veel mensen en elektronische apparatuur in de ruimte.
• Vermenigvuldig de inhoud van de ruimte (m³) met de warmtefactor om het benodigde aantal watt te bepalen. Deel vervolgens het aantal watt door 1000 om het totale aantal kW te bepalen. De totale berekening ziet er dan als volgt uit: m³ x warmtefactor = watt / 1000 = aantal kW
• Wil je weten hoeveel BTU je nodig hebt? Ga dan een stap terug naar het aantal watt en vermenigvuldig het aantal watt met 3,4121.

Energieverbruik van een airco

Het energieverbruik van een airco is van belang voor het klimaat én voor je portemonnee. Een vaste airco waarmee één kamer wordt gekoeld verbruikt bij normaal gebruik (en dus niet op de hoogste stand) gemiddeld minder dan 1 kWh per uur, namelijk 0,75 kWh*. Stel dat je een airco in de zomer 12 uur per dag gebruikt. Dan komt het stroomverbruik van de airco, uitgaande van het gemiddelde, uit op 9 kWh per dag. Vermenigvuldig je dat met een tarief van 0,30 euro per kWh (prijspeil juni 2024) dan kom je uit op 2,70 euro per dag. Zomerse dagen met temperaturen van 25 graden of hoger komen in Nederland op gemiddeld 24 tot 40 dagen voor**. Gebruik je een airco 40 dagen per jaar, dan kom je uit op 40 x 2,70 euro = 108 euro per jaar.

* Bron: MilieuCentraal
**Bron: KNMI

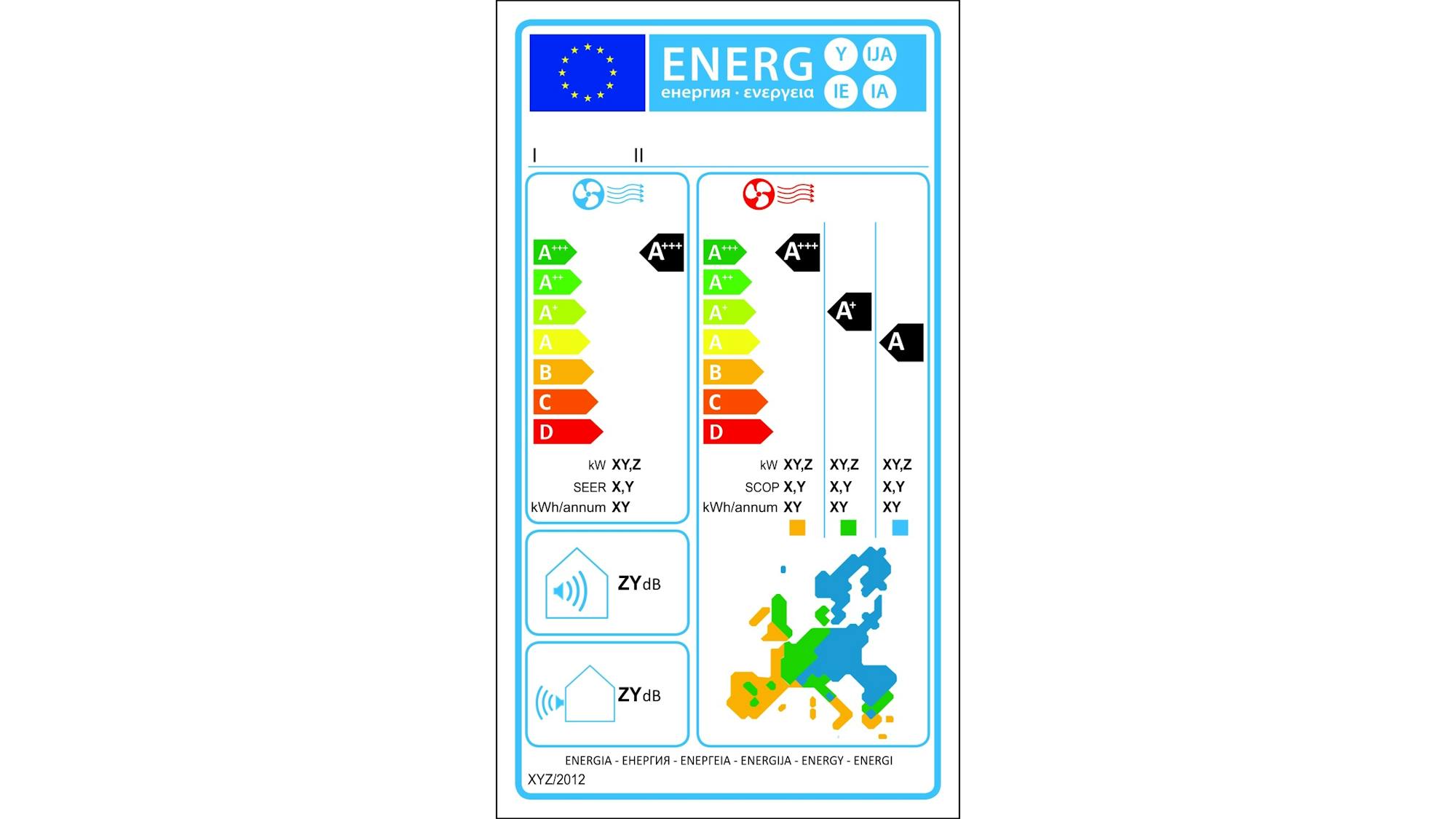

Om te voorkomen dat een airco onnodig energie verbruikt, moet je goed naar het energielabel kijken. Dit label geeft met letters (A tot en met G) en kleuren (donkergroen tot en met rood) informatie over het energieverbruik van een apparaat. Een airco met een hoger energielabel, zoals A of B, is energiezuiniger dan een airco met energielabel E, F of G.

©ppart | Piotr Pawinski

Geluidsniveau van een airco

Ben je gevoelig voor geluid? Dan is het goed om bij aanschaf van een airco ook aandacht te besteden aan het geluidsniveau. Geluidsoverlast kan tenslotte niet alleen vervelend zijn, bijvoorbeeld tijdens het werken, maar het kan ook je nachtrust verstoren als je een airco aanschaft voor in de slaapkamer. En een verstoorde nachtrust heeft weer impact op je concentratievermogen en energielevel overdag.

De nieuwste airco's worden gelukkig niet alleen steeds zuiniger, maar ook steeds stiller. Meer en meer moderne airco's zijn dan ook fluisterstil, met een maximum geluidsniveau tussen de 40 en 50 dB, vergelijkbaar met het geluid van een regenbui. De meest stille airco's op de markt hebben zelfs een maximum van 30 dB. Wat je kunt vergelijken met het geluid van fluisteren.

Installatie van een airco

De installatie van airco’s verschilt nogal per systeem. Kies je voor een mobiele airco? Dan is het in de meeste gevallen een kwestie van een stekker in het stopcontact, de afvoerslang naar buiten hangen en de airco kan aan. Kies je echter voor een vaste airco? Dan is de installatie heel wat ingrijpender. Er moet tenslotte een buitenunit worden gemonteerd in combinatie met binnenunits die via leidingen met elkaar worden verbonden. Daarnaast wordt er gewerkt met koelmiddel waarmee alleen gewerkt mag worden door mensen in het bezit van een specifiek certificaat. Het aanleggen van een dergelijke airco dient dan ook te worden gedaan door een professionele partij en in veel gevallen wordt vaste airco aangelegd tijdens de bouw of een grote renovatie van een woning. Zelf doen is verboden.

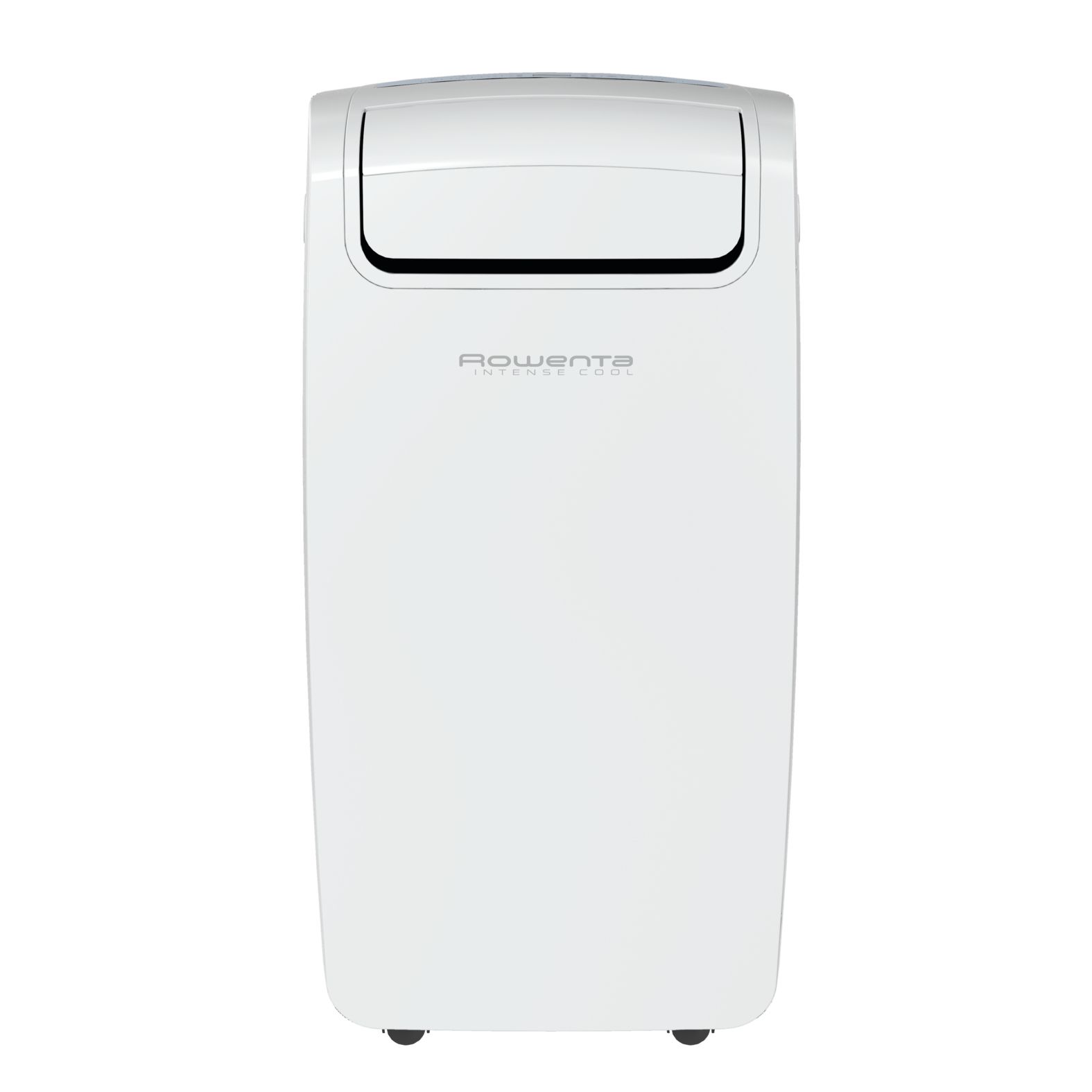

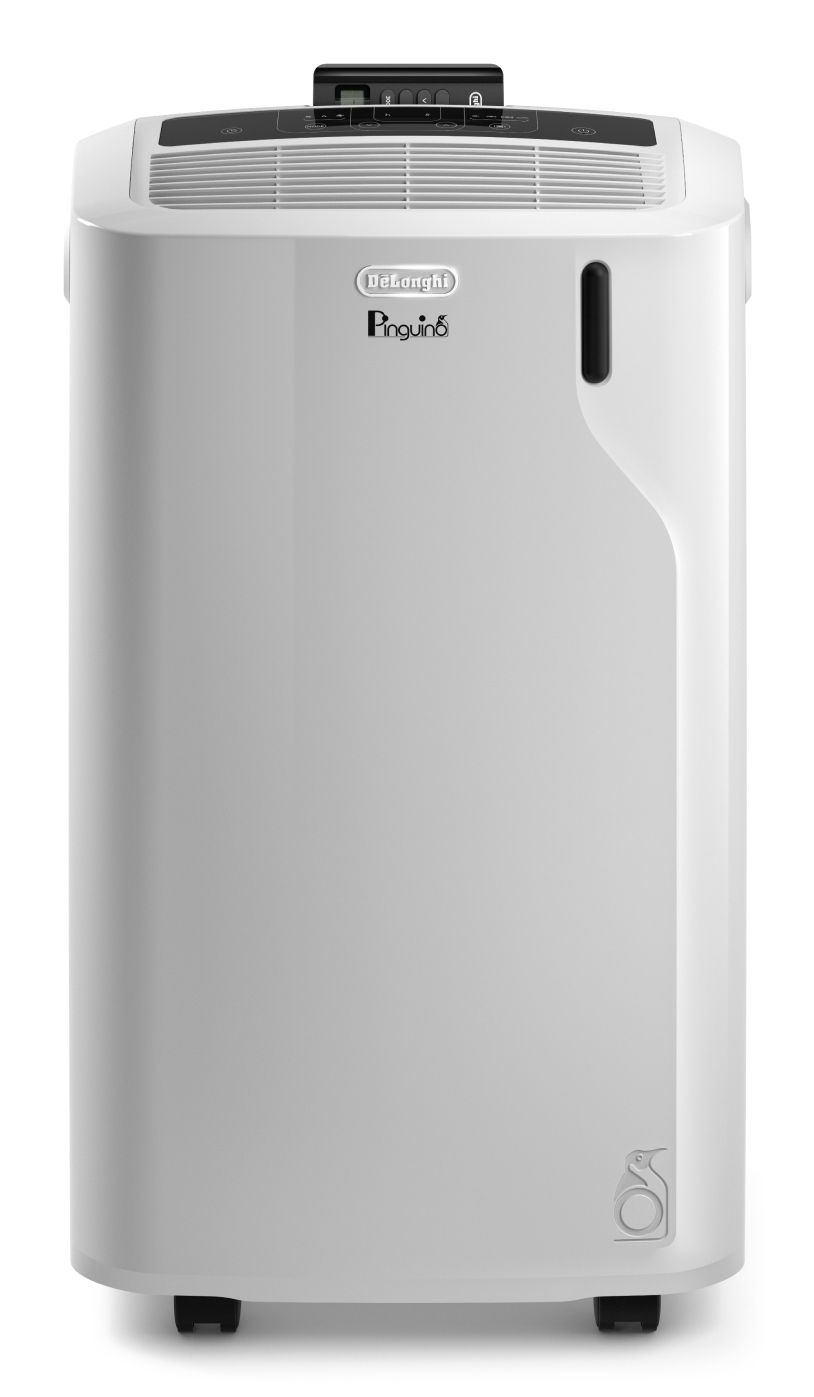

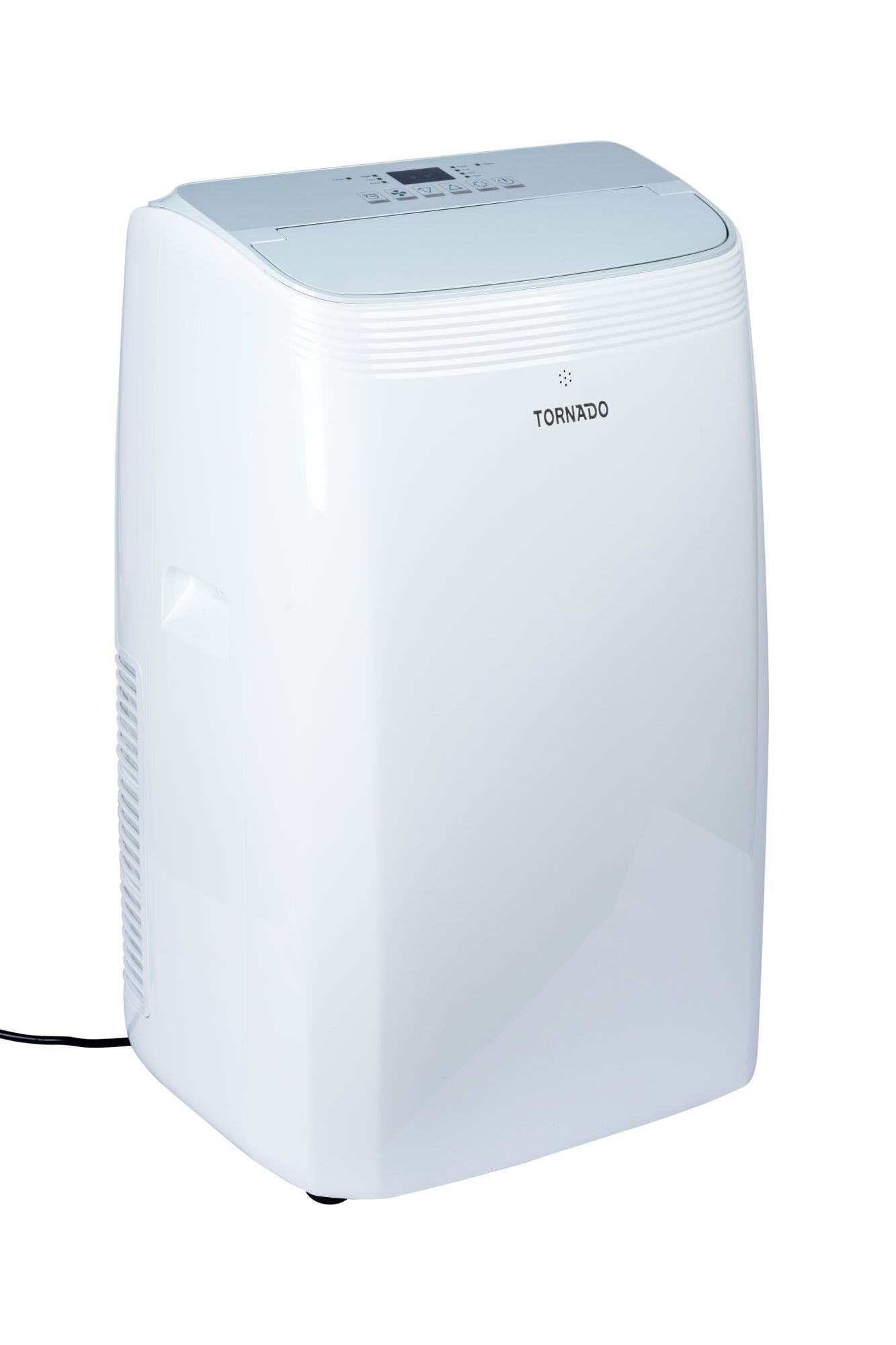

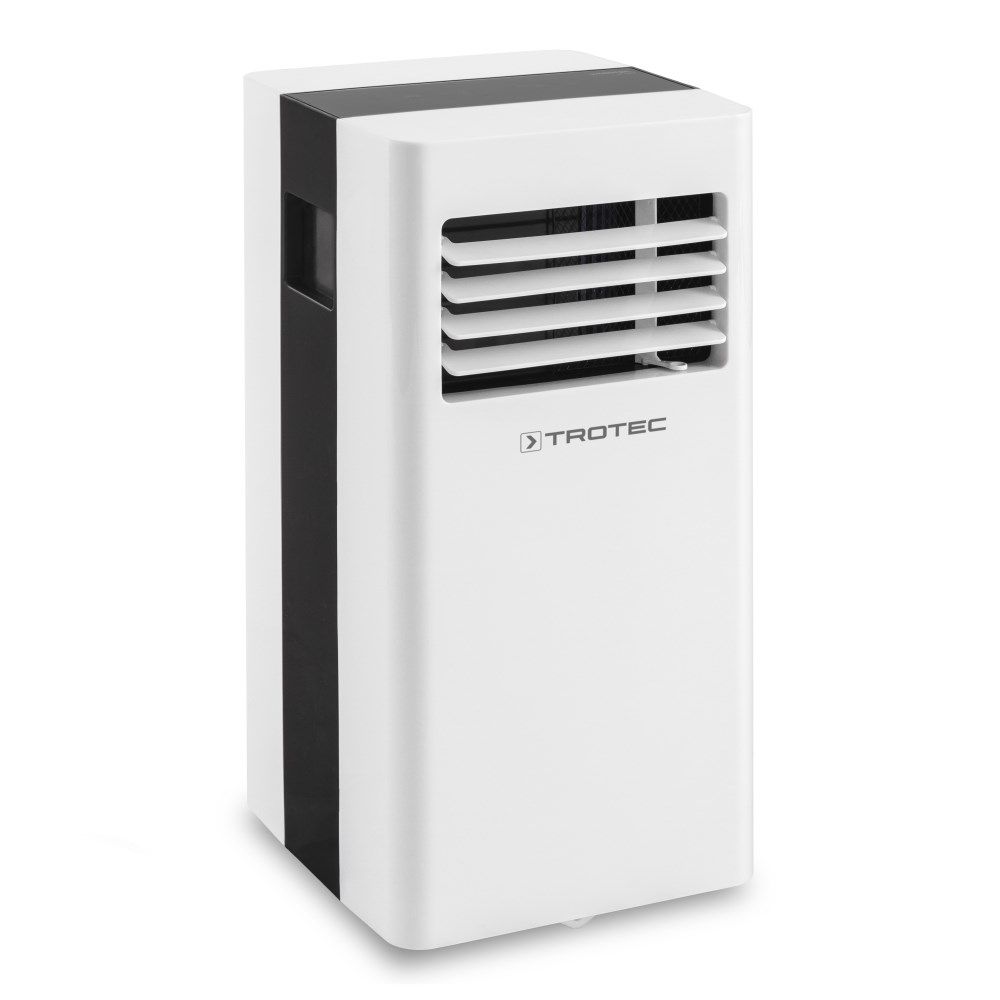

❄️Kies je voor gemak en je portemonnee? Ga dan voor mobiel👇🏻

Functies en bediening van een airco

Airco's worden steeds vaker uitgebreid met uiteenlopende functies en bedieningsmogelijkheden. Denk daarbij aan een timer, slaapmodus, afstandsbediening, bijbehorende apps of een luchtzuiveringssysteem. Ga daarom goed na welke functies en mogelijkheden jouw voorkeur hebben en je leven makkelijker kunnen maken en pas je aankoop daarop aan. Hieronder lichten we een aantal functies uit die je kunt tegenkomen op je airco:

• Timer: een timerfunctie maakt het mogelijk een airconditioner zo te programmeren dat deze automatisch aan- of uitgeschakeld wordt op een vooraf bepaalde tijd. Ideaal om een ruimte al op voorhand te koelen of de airco tijdens het slapen uit te laten gaan, maar ook om onnodig energieverbruik te voorkomen.
• Luchtstroomregeling: diverse airco's bieden de optie op de richting en intensiteit van de luchtstroom aan te passen. Hierdoor kun je de koele lucht op de gewenste plek richten (bijvoorbeeld niet op je nek maar iets lager).
• Smart home-integratie: steeds meer slimme airco's bieden de mogelijkheid deze te integreren met slimme thuisnetwerken, zoals spraakgestuurde assistenten als Amazon Alexa en Google Assistant en mobiele apps.
• Energiebesparende modus: sommige airco's zijn voorzien van speciale energiebesparende modi die het energieverbruik verminderen door bijvoorbeeld de koelcapaciteit of ventilatorsnelheid aan te passen. Dit helpt het energieverbruik en de bijbehorende kosten van een airco te verlagen.

©Milan Gucic | astrosystem

Onderhoud van een airco

Een airco is over het algemeen vrijwel onderhoudsarm, maar dit geldt niet voor alle systemen. Het is daarom goed om te checken wat voor onderhoud er nodig is voor de airco die je overweegt aan te schaffen. Vaak gaat het qua onderhoud bijvoorbeeld om het schoonmaken van filters om stof en vuil van buitenaf weg te halen, zodat de airco schone lucht blijft blazen. Ook kan het zijn dat het koelmiddel, waarmee de airco warme lucht koelt, moet worden bijgevuld of vervangen. Het koelmiddel vullen of vervangen is niet zonder risico. Dit moet je daarom altijd laten doen door een professionele partij.
