Pc-aansluitingen - leer alle computerpoorten kennen
Op de voor- en achterzijde van een pc en aan beide zijkanten van een laptop zijn er nogal wat aansluitingen beschikbaar. Denk bijvoorbeeld aan hdmi, dvi, vga, displayport, usb, ethernet, eSata, en s/pdif. Duizelt het al? Wij leggen je haarfijn uit welke pc-aansluitingen welke functie vervullen en hoe je de boel correct aansluit.

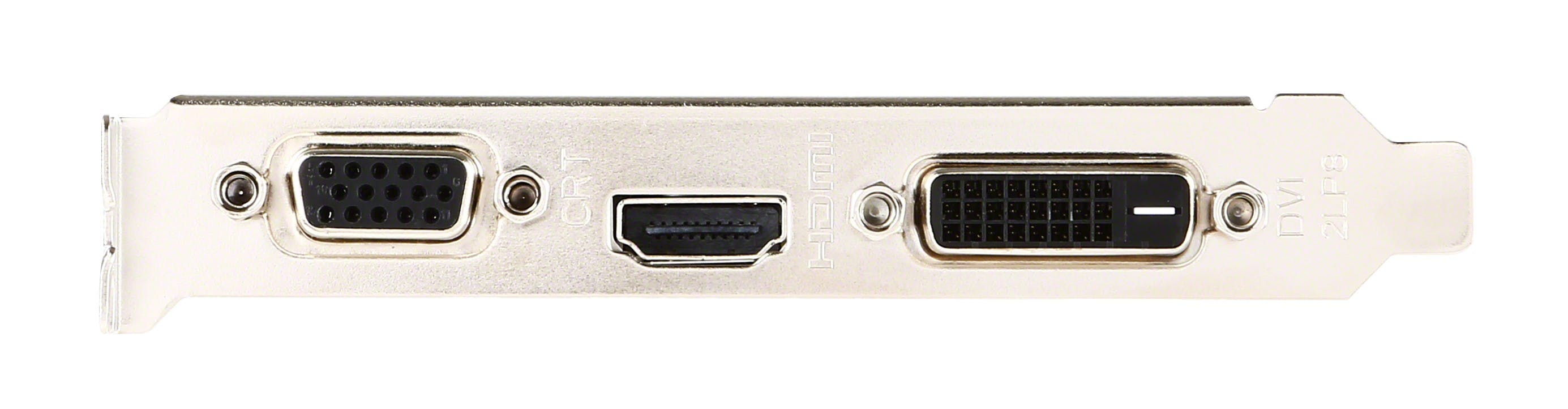

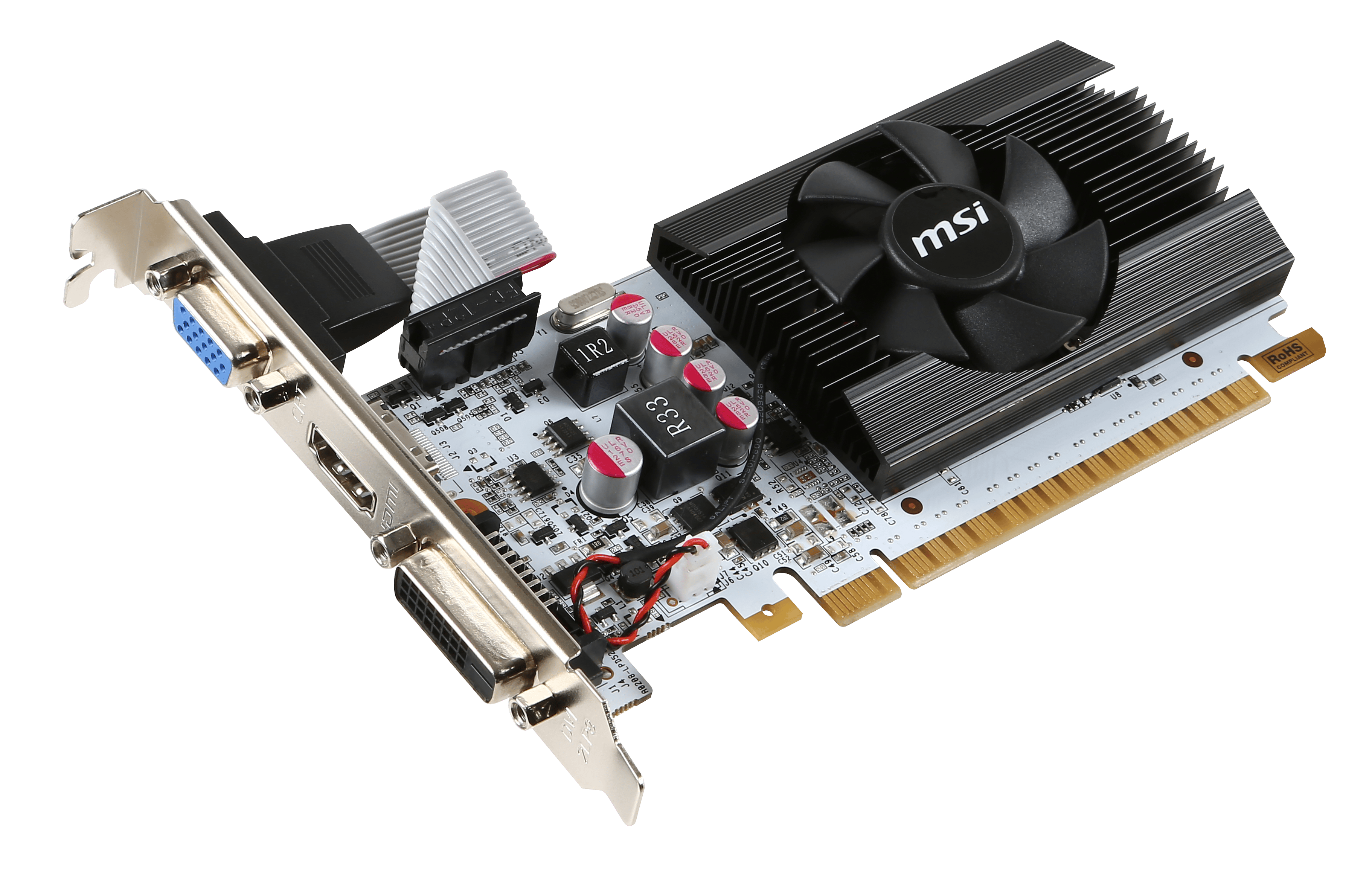

Tip 01: Hdmi
Iedere desktop heeft een (geïntegreerde) videokaart die de grafische berekeningen omzet naar een beeldsignaal. Via een kabel verstuurt deze videokaart de beelden vervolgens naar een monitor. De meest gebruikte uitgang hiervoor is tegenwoordig hdmi, herkenbaar aan twee afgesneden hoekjes aan de zijkant. Een voordeel van deze digitale uitgang is dat het video’s in een hoge resolutie kan doorgeven. Op een geschikte monitor geniet je bijvoorbeeld van full-hd-kwaliteit (1920 x 1080 pixels) of zelfs een nog hogere resolutie, mits de videokaart dat ondersteunt. Aansluiten is snel gepiept, want het maakt niet uit welke zijde van de kabel je in de monitor of computer prikt. Naast beeld kan een hdmi-kabel ook een audiosignaal transporteren, met name handig voor monitoren met ingebouwde luidsprekers.
©PXimport
Hdmi-versies
Er bestaan verschillende versies van hdmi. Hoe hoger de standaard, hoe meer functies de digitale verbinding bevat. Zo ondersteunde de eerste versie alleen video-overdracht in full hd, terwijl hdmi 1.4 ook een ultra-hd-signaal (3840 x 2160 pixels) kan doorgeven. Tegenwoordig is hdmi 2.1 de recentste hdmi-versie. Hiermee is het zelfs mogelijk om video’s in een maximale resolutie van 7680 x 4320 pixels aan een geschikte monitor door te geven. Deze ontwikkeling is echter vooral interessant voor toekomstige televisies met een (enorm) grote beelddiagonaal. Doorsnee computergebruikers kunnen in de meeste gevallen prima uit de voeten met een lagere hdmi-standaard.
©PXimport
Tip 02: Displayport

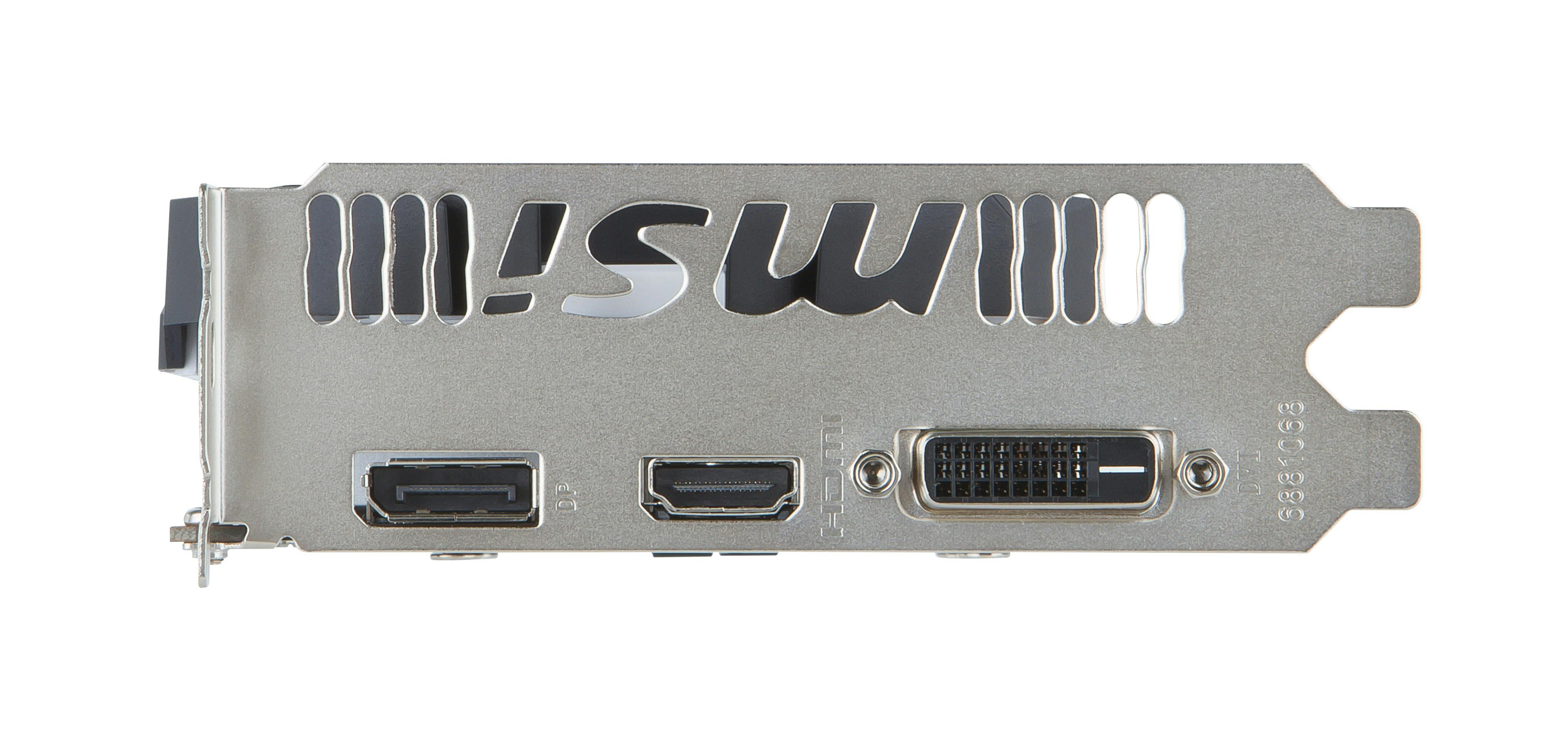

Er bestaan nog meer digitale aansluitingen die beeld in een hoge resolutie kunnen doorsturen. Met name displayport zien we steeds vaker terug op videokaarten voor pc’s en monitoren. Deze aansluiting lijkt optisch gezien op een hdmi-connector, met het verschil dat er aan de zijkant slechts één afgesneden hoekje zichtbaar is. Verder ondersteunt ook displayport hoge resoluties, waarbij de gebruikte versie een doorslaggevende rol heeft. Veel apparaten ondersteunen displayport 1.2, waarmee ultra-hd-kwaliteit haalbaar is in een hoge verversingssnelheid. Naast een videosignaal gebruik je een displayport-kabel eventueel ook om geluid door te geven. Als de monitor ingebouwde speakers heeft, hoef je in dat geval geen extra kabel aan te sluiten. Displayport is daarnaast geschikt om via een enkele aansluiting meerdere monitoren aan te sluiten. Deze functie noemt men ‘daisy chaining’. Bedenk wel dat lang niet alle monitoren deze functie ondersteunen.
©PXimport
Displayport 1.2 ondersteunt ultra hd met een hoge verversingssnelheid
-

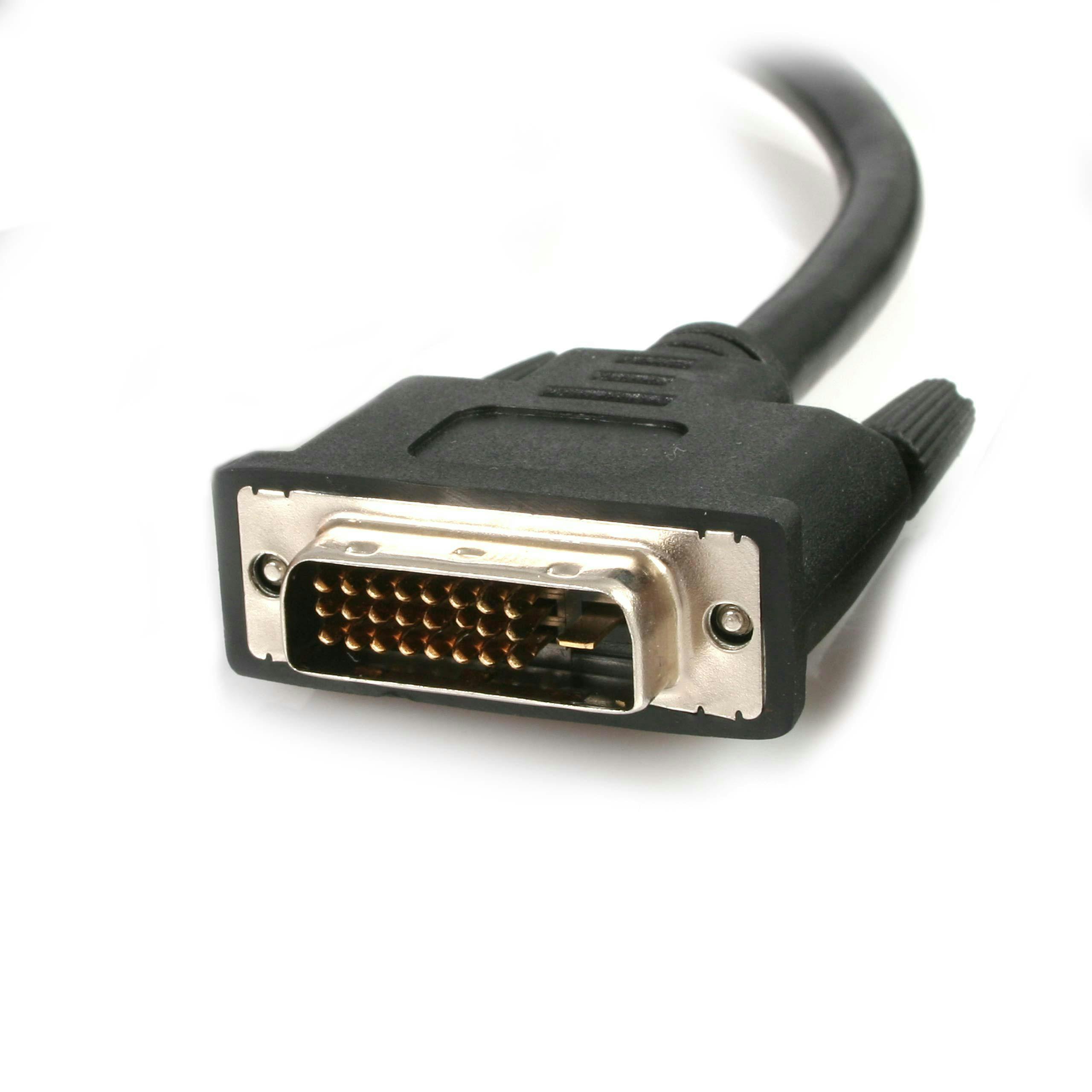

Tip 03: Dvi-d
Voor de doorvoer van een videosignaal van een computer naar een monitor hebben de eerder besproken aansluitingen hdmi en displayport de voorkeur. Niet iedereen gebruikt nieuwe hardware, waardoor we in dit artikel ook ‘gedateerde’ aansluitingen belichten. Van de dvi-standaard bestaan verschillende types, waarbij vooral dvi-d (duallink) nog zeer regelmatig voorkomt. Als je een nieuwe computer en/of monitor koopt, is de kans dan ook groot dat er een dvi-d-connector aanwezig is. Je herkent deze digitale aansluiting meestal aan de witgekleurde connector met plek voor 24 pinnetjes plus een liggende pin. Let goed op dat je een dvi-d-kabel (duallink) gebruikt met de juiste pinnetjes. Aansluiten is simpel, want je prikt de kabel in de connector. Gebruik eventueel beide schroefverbindingen aan de zijkant om de kabel stevig te bevestigen. In tegenstelling tot hdmi en displayport ondersteunt dvi-d geen transport van een audiosignaal. Verder bedraagt de maximale resolutie in de meeste gevallen 2560 x 1600 pixels.
©PXimport
Tip 04: Vga
De laatste videoverbinding die anno 2017 nog altijd regelmatig voorkomt, is vga (ook wel d-sub genoemd). Gebruik deze analoge aansluiting alleen als het echt niet anders kan. De videokwaliteit ligt namelijk beduidend lager vergeleken bij hdmi, displayport en ook dvi-d. Vooral op grote schermen is het verschil met de eerder besproken digitale videoverbindingen goed zichtbaar. Deze videoverbinding is namelijk ongeschikt voor hoge resoluties. Bovendien kan vga niet overweg met audio-overdracht. Wie noodgedwongen toch een vga-verbinding tussen de computer en monitor wil leggen, gebruikt hiervoor de blauwgekleurde connector met plek voor vijftien pinnen. Zodra de kabel correct is bevestigd, maak je de boel stevig vast door beide schroefverbindingen aan te draaien. De bevestigingsmethode van vga is vergelijkbaar met die van dvi-d.
©PXimport

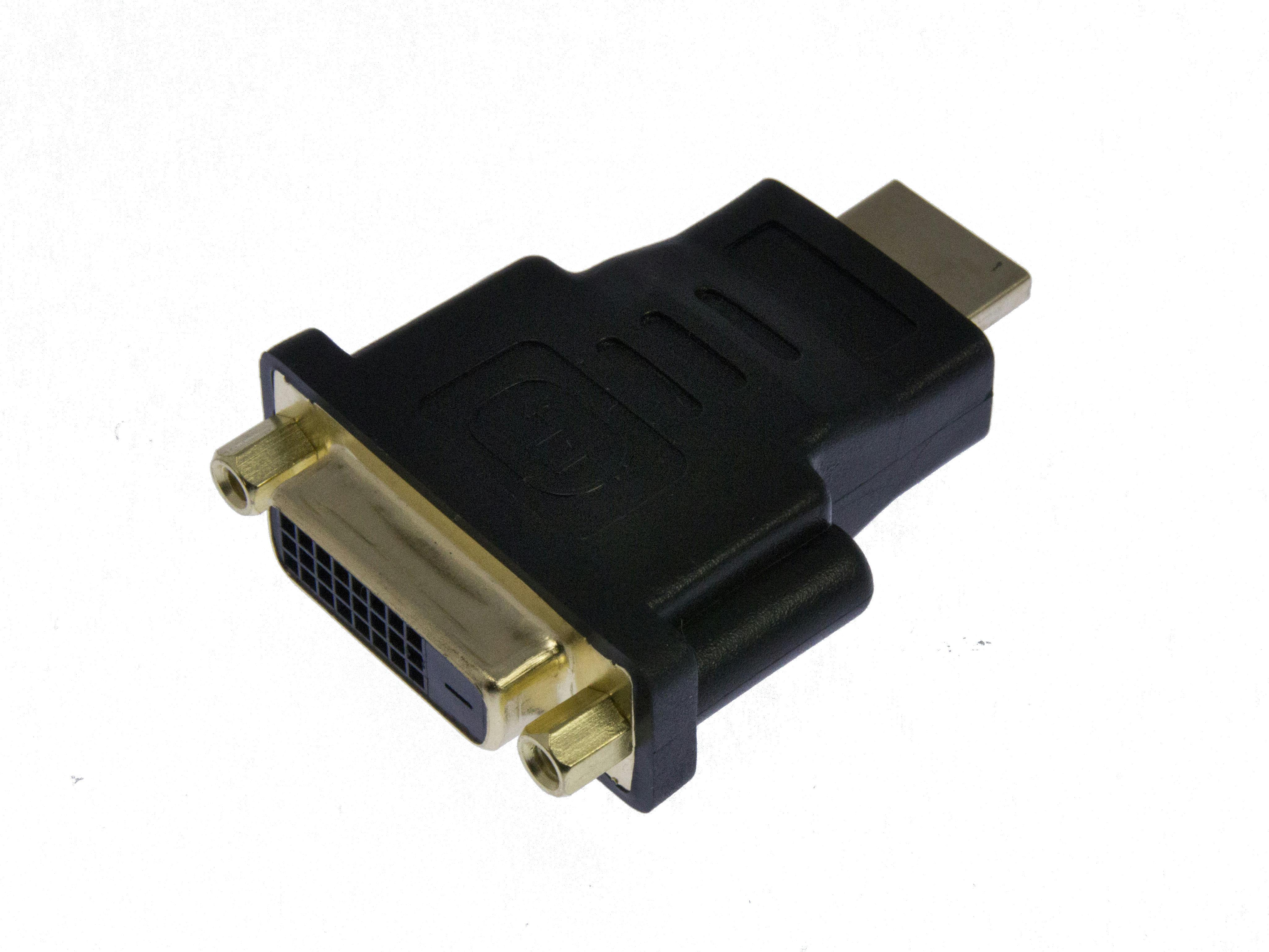

Verloopstekker
Het komt nogal eens voor dat de beschikbare videoverbindingen op de computer en monitor niet overeenkomen. Aan de achterkant van de pc is er bijvoorbeeld alleen een hdmi-aansluiting vrij, terwijl de monitor uitsluitend dvi-d ondersteunt. Vooral wanneer je twee schermen op de videokaart aansluit, loop je al snel tegen dit probleem aan. Gelukkig bestaan er allerlei verloopstekkers waarmee je dit euvel oplost. Zo zijn er onder meer adapters van hdmi naar dvd-d en van displayport naar hdmi. Daarnaast zijn er ook allerlei verloopkabels verkrijgbaar. Van een displayport-aansluiting leg je bijvoorbeeld rechtstreeks een verbinding naar een monitor met hdmi, dvi-d of zelfs vga.
©PXimport

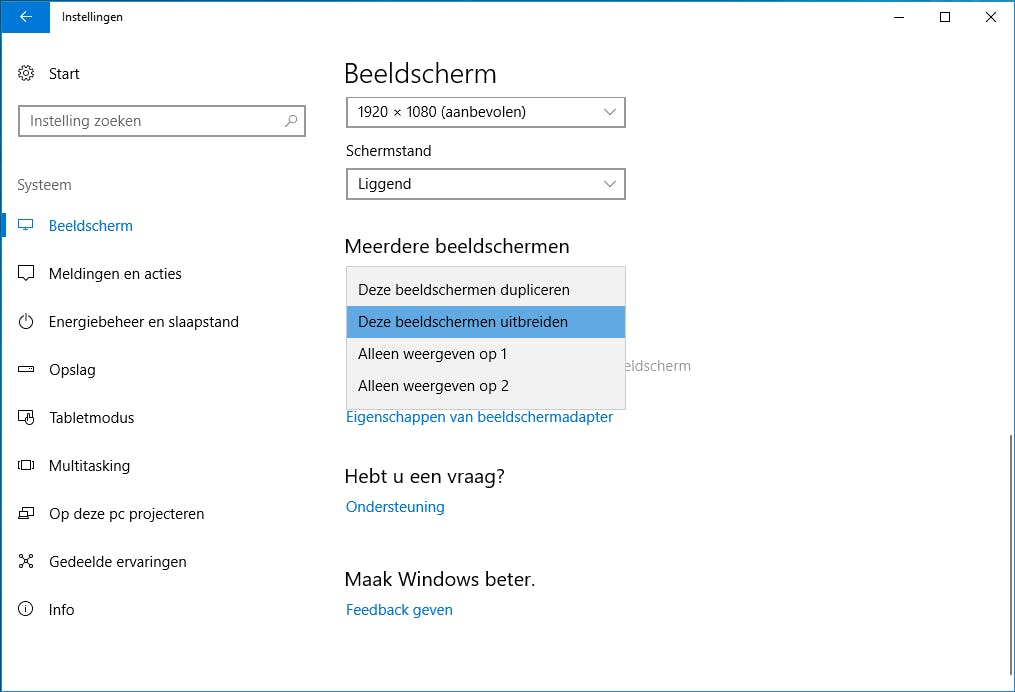

Tip 05: Monitor op laptop
Zelfs de kleinste laptops hebben aan de zijkant meestal een extra video-uitgang. Meestal is dat (micro-)hdmi, maar dat kan net zo goed (mini-)displayport, vga of usb-c zijn (zie hiervoor tip 7). Je gebruikt deze aansluitingen om een extra monitor op je laptop aan te sluiten. In feite breid je het bureaublad daarmee uit, zodat je meer ruimte hebt. Dit werkt een stuk prettiger, omdat je dialoogvensters niet meer hoeft te minimaliseren naar de taakbalk. Na aansluiting van een externe monitor herkent het besturingssysteem van je laptop het scherm meestal automatisch. Ga zo nodig naar Start / Instellingen / Systeem / Beeldscherm en kies bij Meerdere beeldschermen voor de optie Deze beeldschermen uitbreiden. Zo beschik je over een reusachtig bureaublad. Je kunt er ook voor kiezen om de beeldschermen te dupliceren. Dat is bijvoorbeeld handig wanneer er in plaats van een monitor een beamer op de laptop is aangesloten. De beamer geeft zo exact dezelfde beelden weer als het scherm van je laptop. Handig wanneer je een presentatie geeft of een diavoorstelling wilt laten zien!
©PXimport

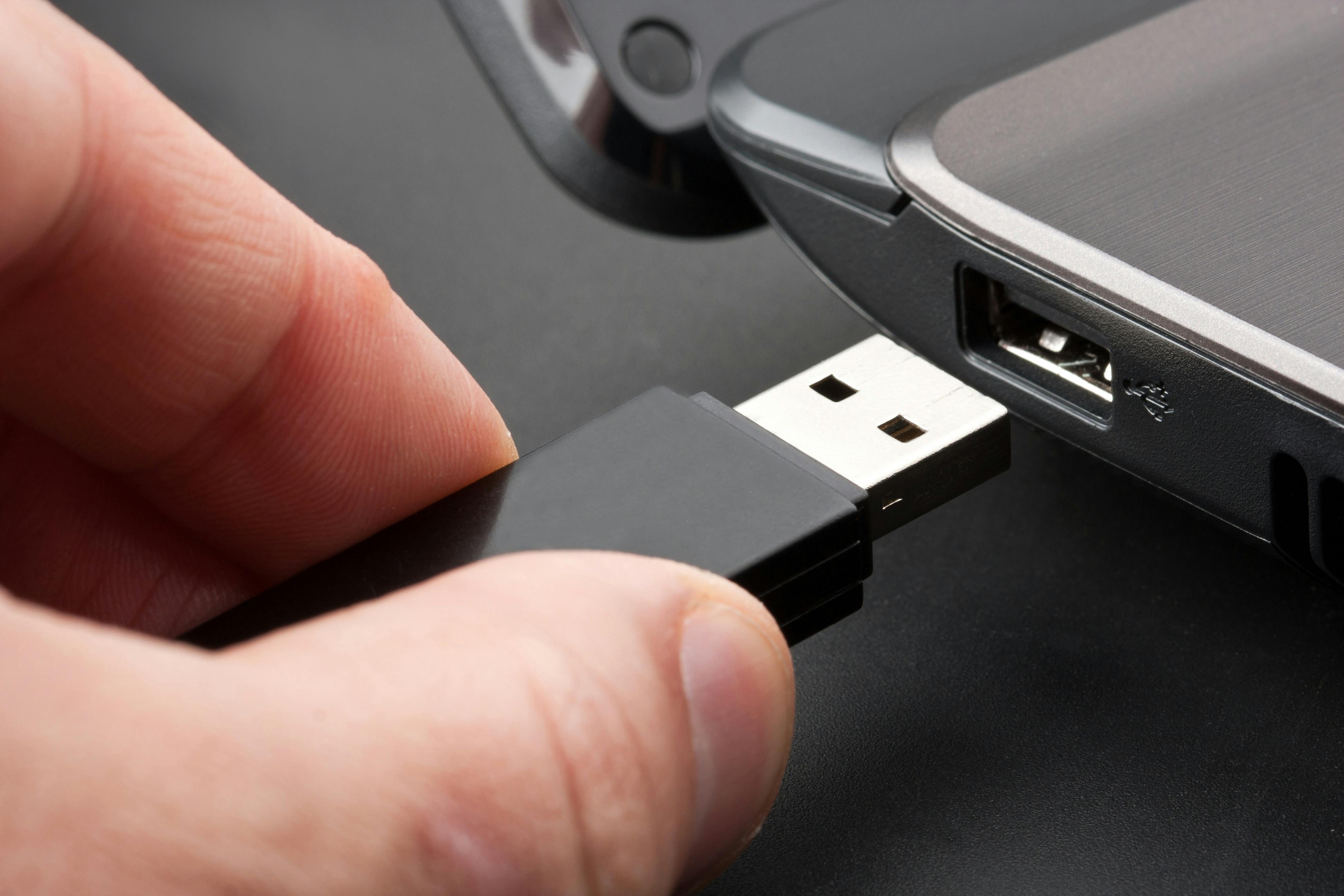

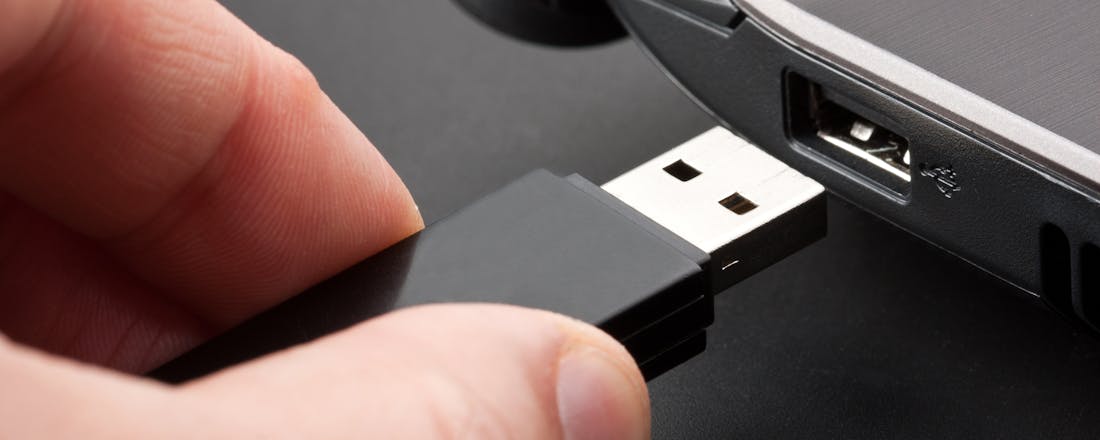

Tip 06: Usb-poorten
Iedere computergebruiker is wel bekend met het gebruik van usb-poorten. Op de computer gebruik je deze platte connector om allerlei randapparatuur met het systeem te verbinden, zoals een toetsenbord, muis, printer, usb-stick, externe schijf, digitale camera, smartphone en tablet. Gunstig is dat een usb-verbinding data in twee richtingen transporteert. Je kan bijvoorbeeld gegevens van een externe harde schijf kopiëren naar de pc en vice versa. Verder verzorgt een geschikte usb-poort ook de stroomvoorziening van mobiele apparaten. Op die manier hoef je een externe 2,5inch-schijf niet op het lichtnet aan te sluiten. Verder laad je smartphones en tablets probleemloos via usb op. Het is van belang dat je de usb-stekker op juiste wijze in de usb-poort prikt. Let hierbij goed op de onder- en bovenkant en druk bij enige weerstand vooral niet door. Naast de reguliere usb-a-stekker bestaan er met mini-usb en micro-usb ook kabels met kleinere stekkers.

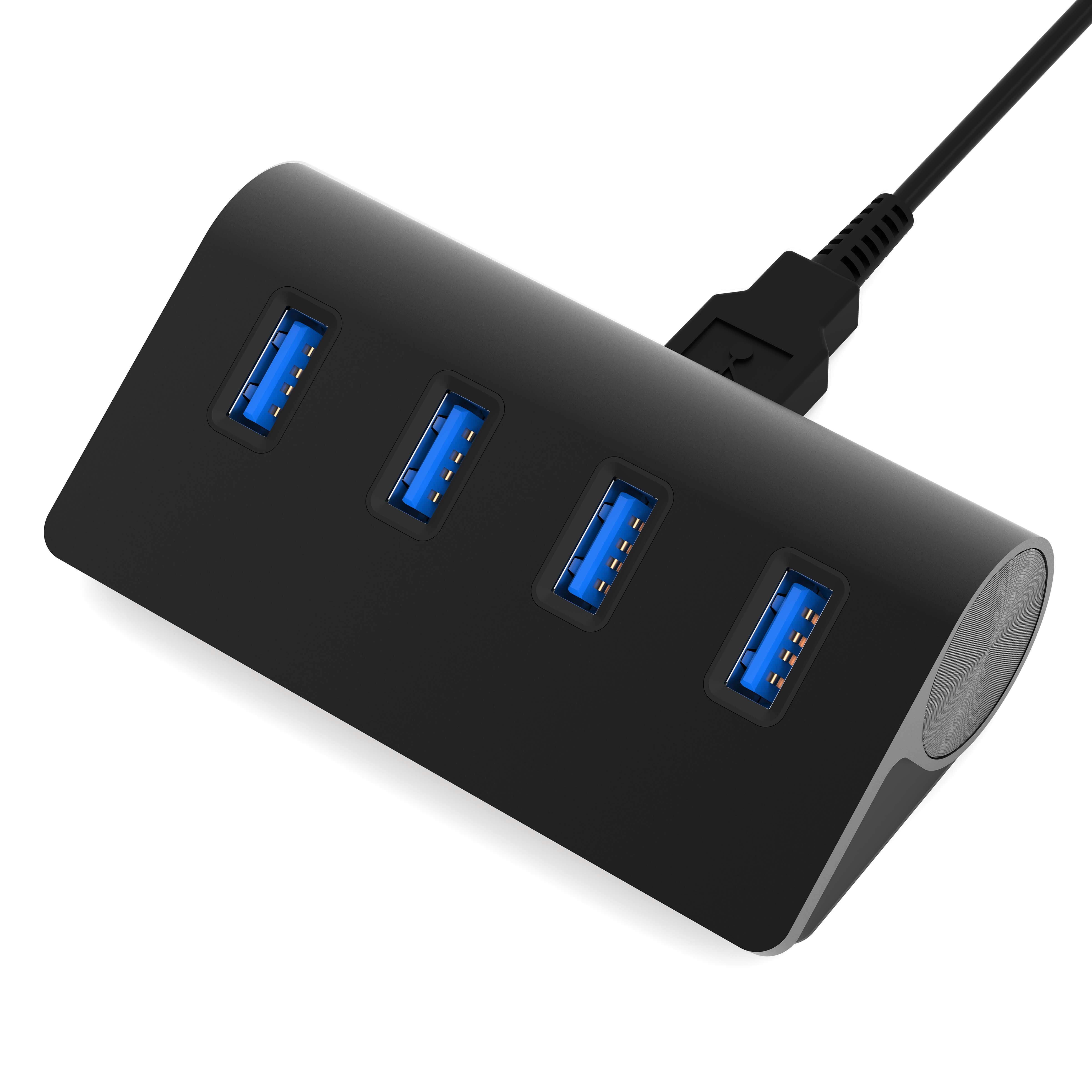

Usb-standaarden
Naast verschillende usb-aansluitingen bestaan er ook nog diverse usb-standaarden. Hoe hoger het versienummer, hoe snelle de dataoverdracht mogelijk is. Een ‘ouderwetse’ usb1.1-poort ondersteunt een maximale snelheid van 12 Mbit/s, terwijl usb 2.0 in theorie goed is voor 480 Mbit/s. De recentste standaard is usb 3.1. Verwarrend is dat hier twee varianten van bestaan, namelijk usb 3.1 gen1 en usb 3.1 gen2. Hoewel het verschil in naamgeving beperkt is, geldt dat niet voor de datasnelheid. Usb 3.1 gen1 is namelijk geschikt voor een theoretische dataoverdracht van 5 Gbit/s, terwijl usb 3.1 gen2 de datasnelheid verdubbelt naar 10 Gbit/s.
©PXimport

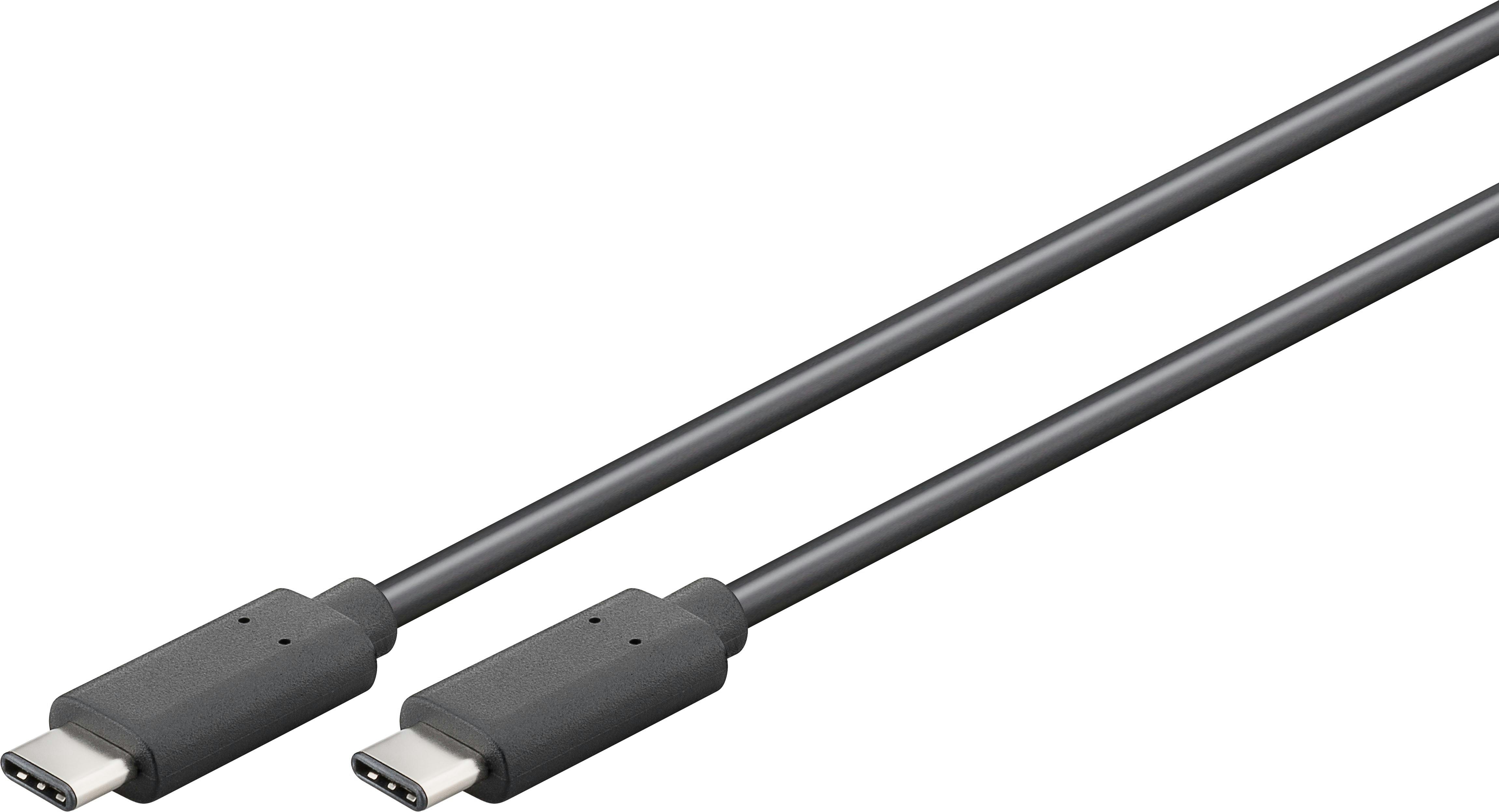

Tip 07: Usb-c
Sinds een aantal jaar bestaat er ook een nieuwe variant op de traditionele usb-aansluiting, namelijk usb-c. Vergeleken met reguliere usb-a-poorten is deze moderne aansluiting een stuk veelzijdiger. Buiten de overdracht van data en stroom via de gangbare usb-standaarden (zie kader ‘Usb-standaarden’), ondersteunt usb-c ook nog allerlei andere protocollen. Zo kun je usb-c bijvoorbeeld inzetten voor videoverbindingen via hdmi, dvi, vga, displayport en thunderbolt. Laatstgenoemde standaard is op MacBooks te vinden. Naast de uitvoer van een haarscherp videosignaal, kunnen MacBook-gebruikers hiermee ook mobiele apparaten opladen en data overzetten.
Gunstig is dat steeds meer apparatuur voorzien is usb-c, zoals smartphones, tablets, laptops, monitoren, powerbanks en externe schijven. Aangezien het via een enkele kabel mogelijk is om zowel stroom, data als video gelijktijdig te transporteren, zijn er in de toekomst naar verwachting steeds minder snoertjes vereist. Zover is het helaas nog niet, want nog niet alle potentiële functies zijn automatisch ook aanwezig op apparaten met een usb-c-aansluiting. Sommige producten laten zich bijvoorbeeld niet door een computer opladen via usb-c, terwijl er wel dataoverdracht mogelijk is. De compatibiliteit wordt gelukkig wel steeds beter. In tegenstelling tot een traditionele usb-poort heeft usb-c geen onder- en bovenkant. Verkeerd aansluiten is dankzij de omkeerbare stekker dus onmogelijk! Gebruik je een recente computer met usb-c, maar is je overige randapparatuur daar nog niet voor geschikt? In dat geval biedt een usb-c-naar-usb-a-verloopstekker uitkomst.
©PXimport
Naast de overdracht van data en stroom is usb-c ook geschikt voor videoverbindingen
-

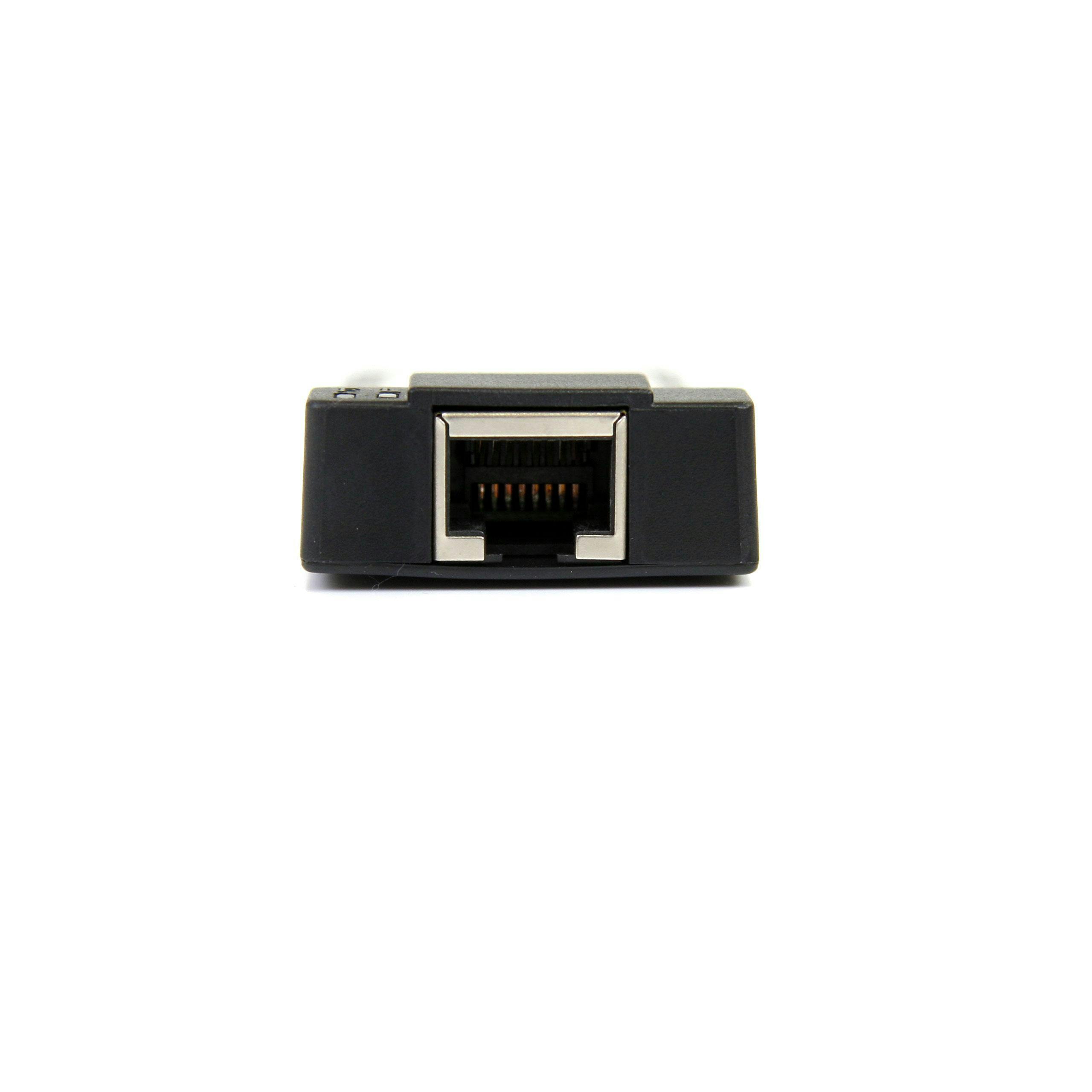

Tip 08: Ethernetpoort
Alle desktops en veruit de meeste laptops hebben een ethernetpoort. Hierin steek je een netwerkkabel, zodat het apparaat verbinding maakt met internet. Je duwt de zogeheten rj45-connector van de kabel in de poort totdat deze vastklikt. Aan de statuslampjes zie je of er momenteel dataverkeer is. Wil je de kabel weer losmaken, dan duw je de plastic clip voorzichtig omlaag en trek je het stekkertje vervolgens uit de connector. Iedere ethernetpoort ondersteunt een maximale snelheid. Oudere apparaten beschikken meestal over een netwerkadapter met een datasnelheid van maximaal 100 Mbit/s. Is je pc of desktop iets nieuwer, dan is de kans groot dat de ethernetpoort een snelheid van 1 Gbit/s ondersteunt. Tot slot bestaan er ook netwerkkaarten die een snelheid van 10 Gbit/s kunnen verdragen. Een snelheid van 1 Gbit/s is anno 2017 erg gangbaar, het is hiervoor wel noodzakelijk dat de router, eventuele switches en netwerkkabels deze doorvoersnelheid ook aankunnen.
©PXimport

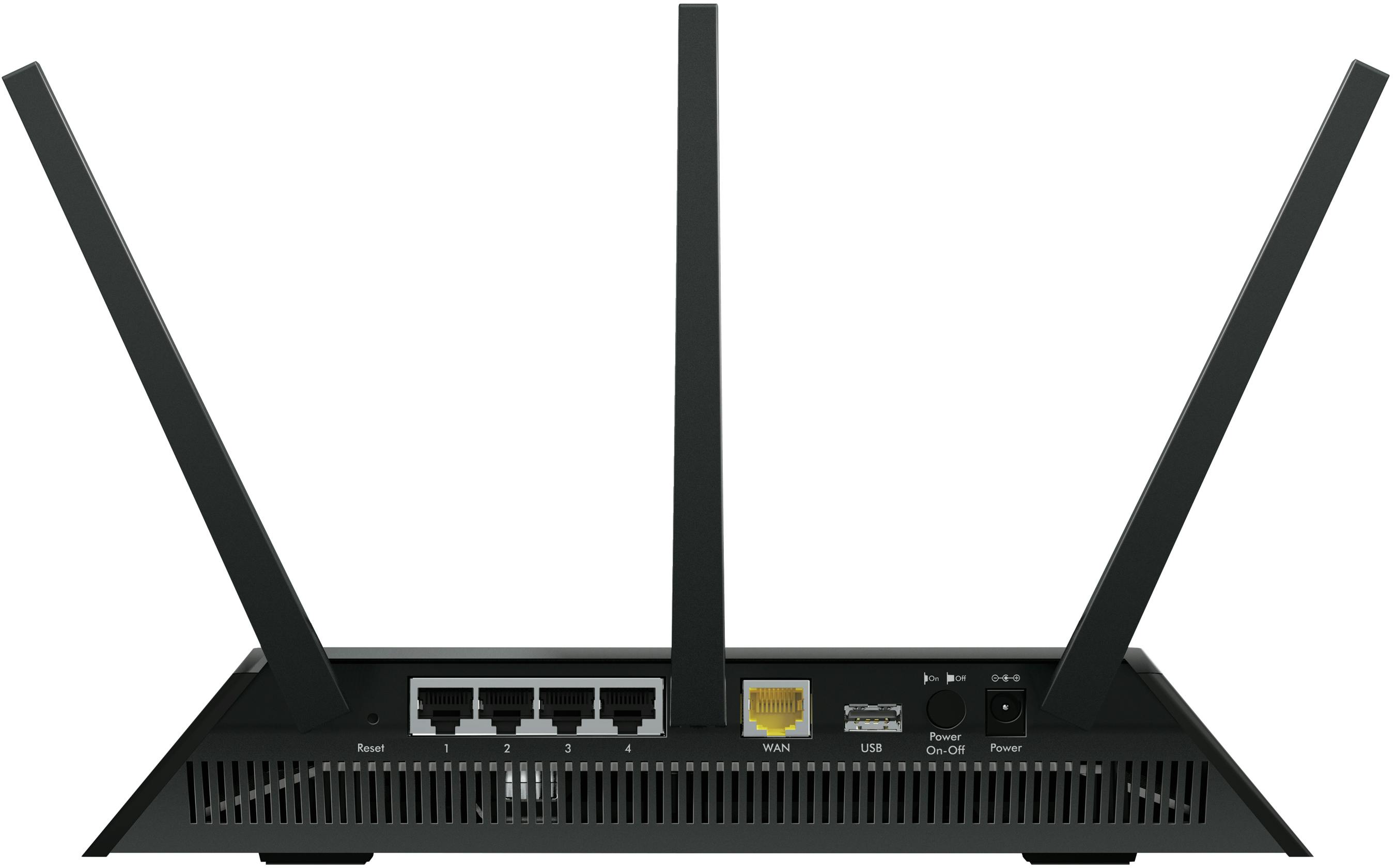

Draadloos of vast?
Heb je de keuze tussen een draadloze of vaste internetverbinding? Voor wat betreft de stabiliteit heeft een bekabelde aansluiting altijd de voorkeur. De radiogolven van een wifi-verbinding zijn namelijk gevoelig voor storingen, bijvoorbeeld vanwege naburige netwerken of apparaten die op dezelfde frequentie uitzenden. Verder is de bandbreedte van een draadloos netwerksignaal beperkt. Vooral als je films in een hoge resolutie streamt of zware netwerkgames speelt, kan dat voor problemen zorgen.
©PXimport
Tip 09: Toetsenbord en muis
Als je nog een oudere muis en toetsenbord gebruikt, kun je deze bedieningsapparaten aansluiten op de zogeheten ps/2-aansluitingen aan de achterkant van de pc. Dit zijn twee ronde ingangen, waarbij de groene connector is bestemd voor de muis en de paarse connector voor het toetsenbord. Veel aansluiting. Let wel even op dat de pinnetjes met de gaten overeenkomen. In plaats van twee losse aansluitingen is er op veel pc’s alleen een gecombineerde ps/2-aansluiting voorhanden. In dat geval heb je een speciale verloopkabel nodig, zodat je evengoed beide bedieningsapparaten kunt aansluiten. Toetsenborden en muizen met een ps/2-aansluiting zijn nauwelijks nog verkrijgbaar, al bestaan ze in sommige (web)winkels nog steeds. Meestal vindt de verbinding nu via usb plaats. Verder werken veel bedieningsapparaten draadloos via een speciale usb-adapter of bluetooth.
Tip 10: Geluidsuitgang
Veel monitoren hebben geïntegreerde speakers, maar de audiokwaliteit is vanwege de geringe klankkast niet ideaal. Voor een beter geluid sluit je externe speakers op de pc aan. Hiervoor doe je een beroep op de (meestal) groengekleurde 3,5mm-geluidsuitgang. Het is belangrijk dat je specifieke pc-speakers gebruikt. Dit betreffen meestal actieve luidsprekers met een geïntegreerde versterker, waarbij er een geschikte aansluitkabel met 3,5mm-plug is meegeleverd. Surround-sets vereisen overigens vaak meerdere 3,5mm-geluidsingangen, bijvoorbeeld voor de centerspeaker en achterste surround-speakers. Sommige computerluidsprekers laten zich als alternatief via een optische s/pdif-aansluiting (ook wel toslink genoemd) met de pc verbinden, al zijn die vrij zeldzaam. S/pdif wordt als alternatief meestal gebruikt om de computer als bron op een versterker of receiver aan te sluiten. Op die manier speel je bijvoorbeeld rechtstreeks mp3-bestanden af op een stereo-installatie. Een optische s/pdif-uitgang is op één zijde na vierkant en bevat meestal een zwart stofklepje. Een alternatieve manier om het geluid naar een versterker of receiver door te sturen, is via een coaxiale s/pdif-uitgang. Die is rond en doorgaans oranje van kleur.
©PXimport
Voor het aansluiten van speakers gebruik je de gekleurde 3,5mm-geluidsuitgang
-
Tip 11: eSata
Sommige laptops en computers hebben een eSata-aansluiting. De functie hiervan is simpel, namelijk een interne schijf extern aansluiten. Handig wanneer je nog ergens een harddisk hebt liggen waarvan je de data wilt uitlezen. Op die manier is het niet nodig om de harde schijf in te bouwen. Verder geniet je van een snellere doorvoersnelheid dan met een externe usb-schijf doorgaans haalbaar is. Overigens is voor deze verbinding wel een eSata-datakabel vereist. Fabrikanten combineren een eSata-aansluiting meestal met een reguliere usb-poort.
©PXimport
