Het kan behoorlijk frustrerend zijn als je koelkast of vriezer niet naar behoren werkt. Gelukkig kunnen veelvoorkomende problemen eenvoudig worden opgelost. Wij hebben de meest voorkomende problemen voor je op een rij gezet en vertellen je hoe je ze oplost.

Voordat we in de specifieke problemen duiken, willen we eerst benadrukken dat een preventieve aanpak vaak de beste verdediging is tegen veelvoorkomende koelkast- en vriezerproblemen. Regulier onderhoud, zoals het schoonmaken van de condensor en het controleren van de afdichtingen van de deur, kan je apparaten in topvorm houden. Ook het correct bewaren van voedsel kan helpen om problemen te voorkomen.

Maar zelfs met de beste zorg kunnen problemen nog steeds voorkomen. Als dat gebeurt, geen paniek. We hebben de meest voorkomende problemen die je kunt tegenkomen voor je op een rijtje gezet en geven je praktische oplossingen om ze aan te pakken. Laten we eens kijken!

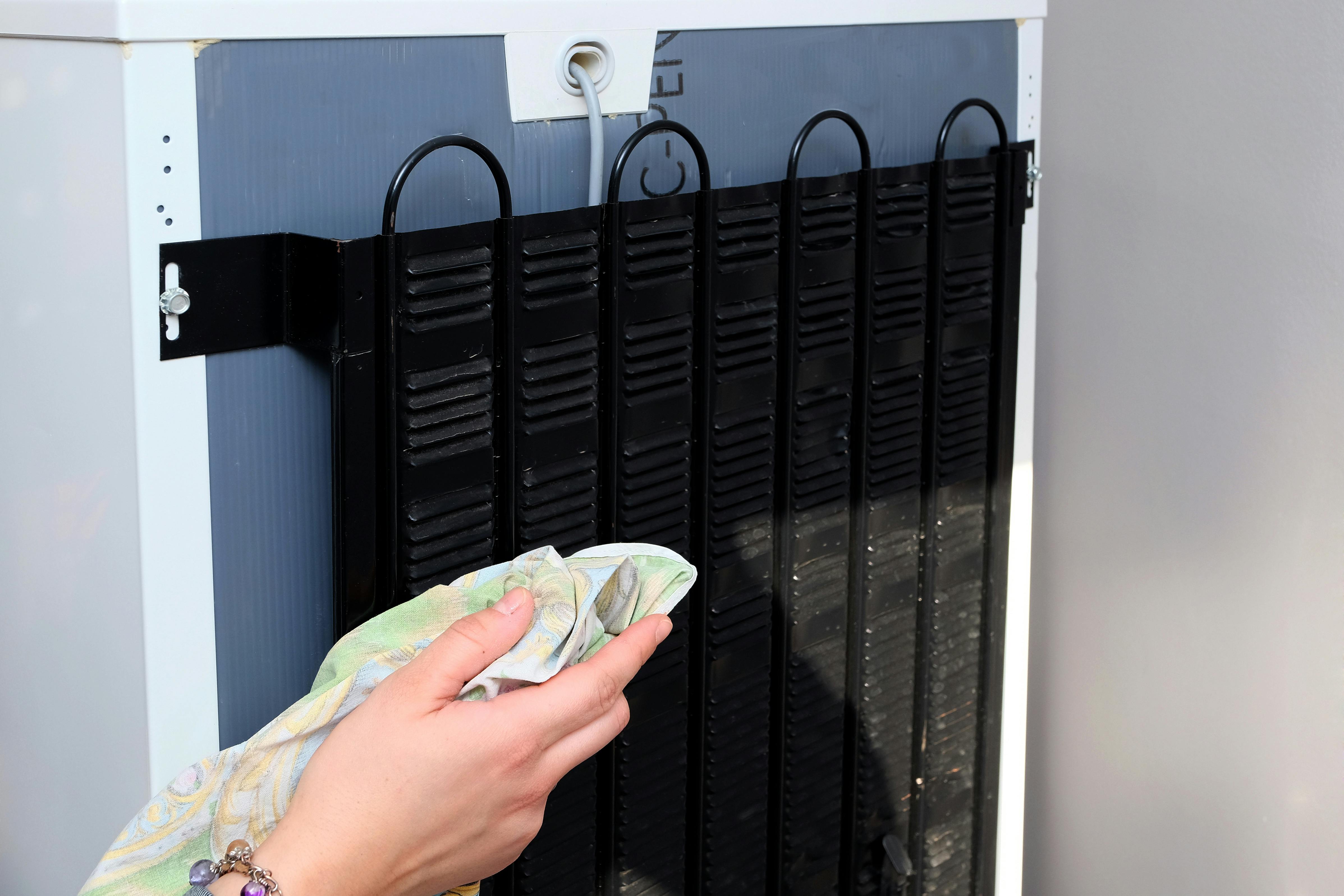

Het metalen 'rooster' achter op de koelkast is de condensor.

De koelkast koelt niet

Er is niets frustrerender dan een koelkast of vriezer die niet koelt. Zeker omdat veel koelkasten dat tegenwoordig luidkeels laten weten met een temperatuuralarm. Check eerst of je thermostaat juist is ingesteld. Zorg er ook voor dat je vriezer is ontdooid. Is dat het geval? Controleer dan of de condensor stoffig is. Als deze vervuild is, kan de koelkast de warmte niet meer goed kwijt.

Je vindt de condensor meestal aan de achterkant van het apparaat. Die kun je trouwens gewoon schoonmaken met een stofzuiger. Vergeet niet de koelkast eerst uit te schakelen. Bij een inbouwkoelkast kun je controleren of het apparaat genoeg ventilatie heeft. Meestal wordt er een rooster in de plint voorgeschreven, maar dat wordt vaak vergeten.

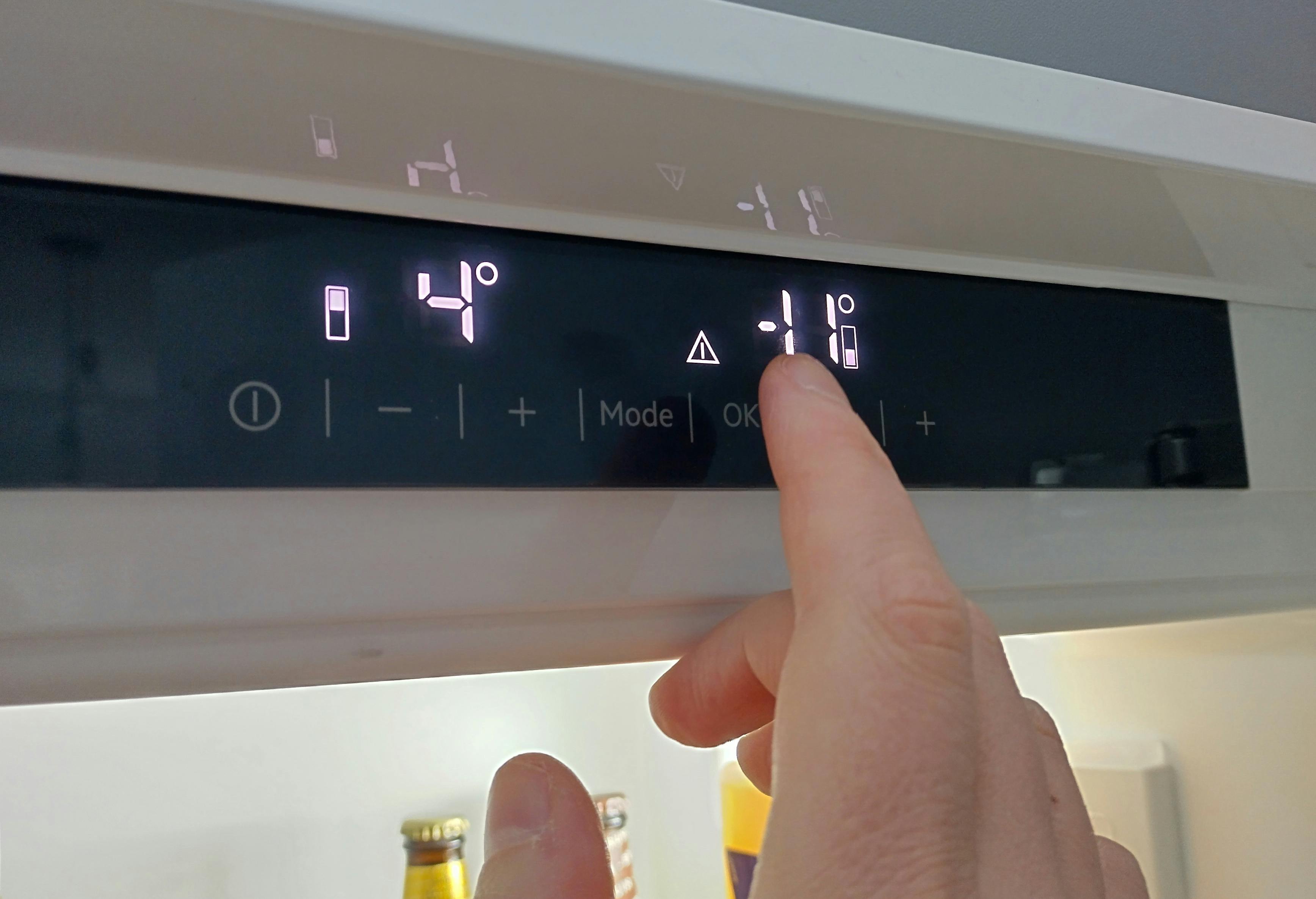

De koel-vriescombinatie geeft alarm omdat de ingestelde temperatuur van de vriezer niet wordt gehaald.

De koelkast is te lawaaierig

Een constante zoem van je koelkast is normaal en ook harde tikken en blazende geluiden kunnen normaal zijn. Moderne koelkasten zijn door het gebruik van een ander koelmiddel doorgaans wat lawaaiiger dan oudere koelkasten. In de handleiding vind je een omschrijving van geluiden die als 'normaal' worden bestempeld.

Koel-vriescombinaties met een no-frost-vriezer maken over het algemeen nog wat meer geluid. Maar echt luid bonken, piepen of ratelen kan erop wijzen dat de ventilator of de compressor niet goed werkt. Zeker als je merkt dat je koelkast opeens een ander geluid maakt dan normaal, kan het nodig zijn om je koelkast te laten controleren door een professional.

Er lekt water uit de koelkast

Een lekkende koelkast kan worden veroorzaakt door een verstopte of bevroren afvoer. Vaak zit er in de koelkast onderin een gootje met een afvoergaatje. Dat gaatje kan verstopt raken. Met een bij de koelkast geleverd ontstoppertje, een buisreiniger of een wattenstaafje kun je het gaatje vaak ontstoppen.

Er vormt zich ijs in de vriezer

Als er zich te veel ijs vormt in de vriezer, kan het zijn dat de deur niet goed sluit. Check de deurafdichtingen op scheuren of vuil. Deze kunnen vaak zelf worden schoongemaakt of vervangen. Uiteraard dien je een vriezer zonder no-frost regelmatig te ontdooien voor een goede werking.

De condensor draait constant

Als de condensor van je koelkast of vriezer constant lawaai maakt, kan dat een teken zijn dat het apparaat hard moet werken om de ingestelde temperatuur te handhaven. Dat kan worden veroorzaakt door verschillende problemen, waarvan we een deel al hierboven hebben behandeld. Andere oorzaken kunnen zijn een slechte isolatie, problemen met de thermostaat of problemen met de compressor. Het is het verstandigst om een professional in te schakelen om dit probleem op te lossen als je de andere oorzaken (zoals een stoffige condensor en te lang niet ontdooide vriezer) al hebt gecontroleerd.

©armaNDD

Bij een koelkast die constant te hard werkt zal zich veel ijs op de achterwand vormen.

De koelkast of vriezer stinkt

Als voedsel bederft en te lang in de koelkast blijft liggen, kunnen er onaangename geuren ontstaan. Reinig de binnenkant van het apparaat grondig en gooi het bedorven voedsel weg. Gebruik een open bakje met baking soda om toekomstige geuren te absorberen.

De deur sluit niet goed

Controleer de rubbers van de deur op scheuren of andere beschadigingen, want deze kunnen ervoor zorgen dat de deur niet goed sluit. Als de pakkingen beschadigd zijn, moeten ze worden vervangen. Controleer ook of de koelkast waterpas staat, want een scheef apparaat kan er ook voor zorgen dat de deur niet goed sluit.

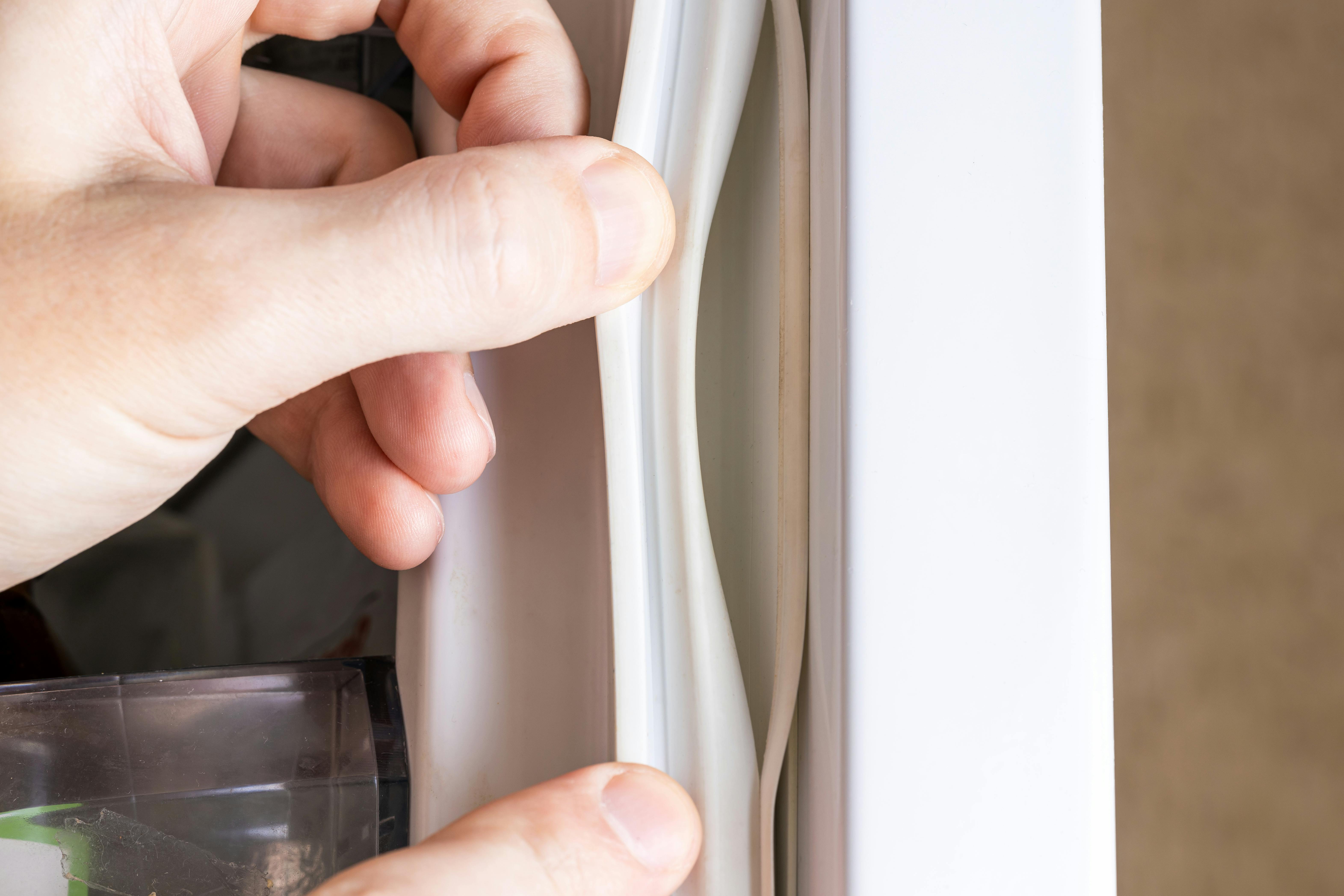

Controleer regelmatig de deurrubbers.
