Vroeger was alles beter! Met deze tools waan je je weer even in het verleden
© Soeren
Huis

Vroeger was alles beter! Met deze tools waan je je weer even in het verleden

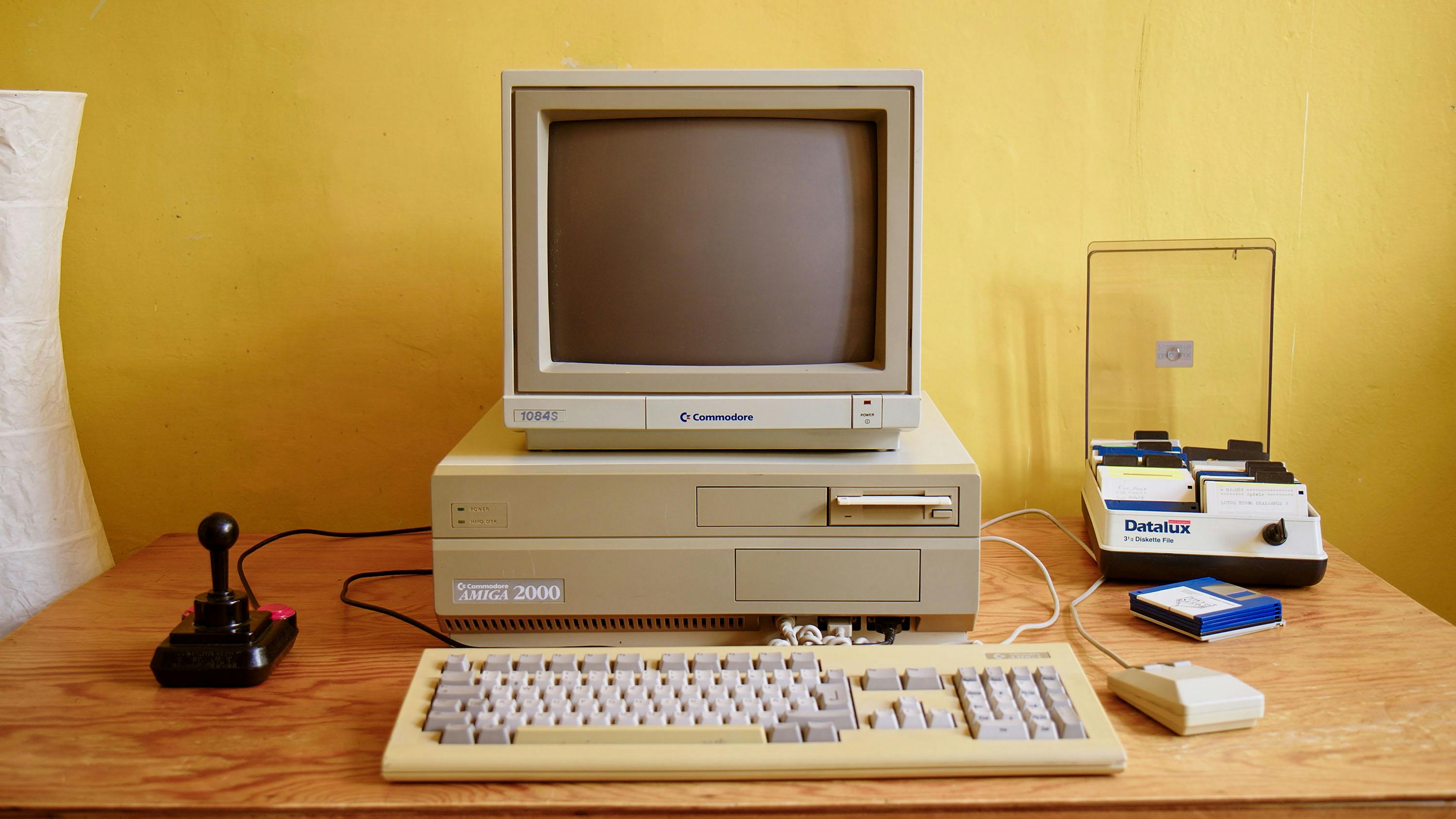

Denk je weleens weemoedig terug aan vintage besturingssystemen, verouderde technologieën, oude websites en ooit zo populaire diensten? Met deze vijftien tips en tools gaan we terug in de tijd.

In dit artikel geven we je 15 tips en tools waarmee jij je verlangen naar het verleden uiting kunt geven:

  • Windows 95 installeren
  • Nostalgische mobiele apps of spelletjes downloaden
  • Oude Windows-programma's gebruiken
  • Virtuele machine maken van je oude pc
  • Games uit de goede oude tijd spelen

Heb je nog foto's van vroeger op zolder liggen? Zo restaureer je je oude foto's met AI

1 Oude desktop-apps

Voor je dagelijkse werk gebruik je natuurlijk de meest recente softwareversies. Maar weet je nog hoe WordPerfect er ooit uitzag of een van de eerste versies van Winamp? Op www.oldversion.com vind je tienduizenden oude versies van zo’n tweeduizend freeware- en sharewareprogramma’s voor onder meer Windows, macOS en Linux. Daarnaast kun je ook terecht voor oudere versies van verschillende programma’s op www.filehorse.com (kies een applicatie en open het tabblad Old Versions), op www.filehippo.com (selecteer een toepassing en kijk rechts bij Older Versions) en www.softonic.nl (bij de meeste applicaties vind je een uitklapmenu bij Versie).

Duizenden oude versies van vele honderden applicaties vind je op oldversion.com.

2 Oude mobiele apps

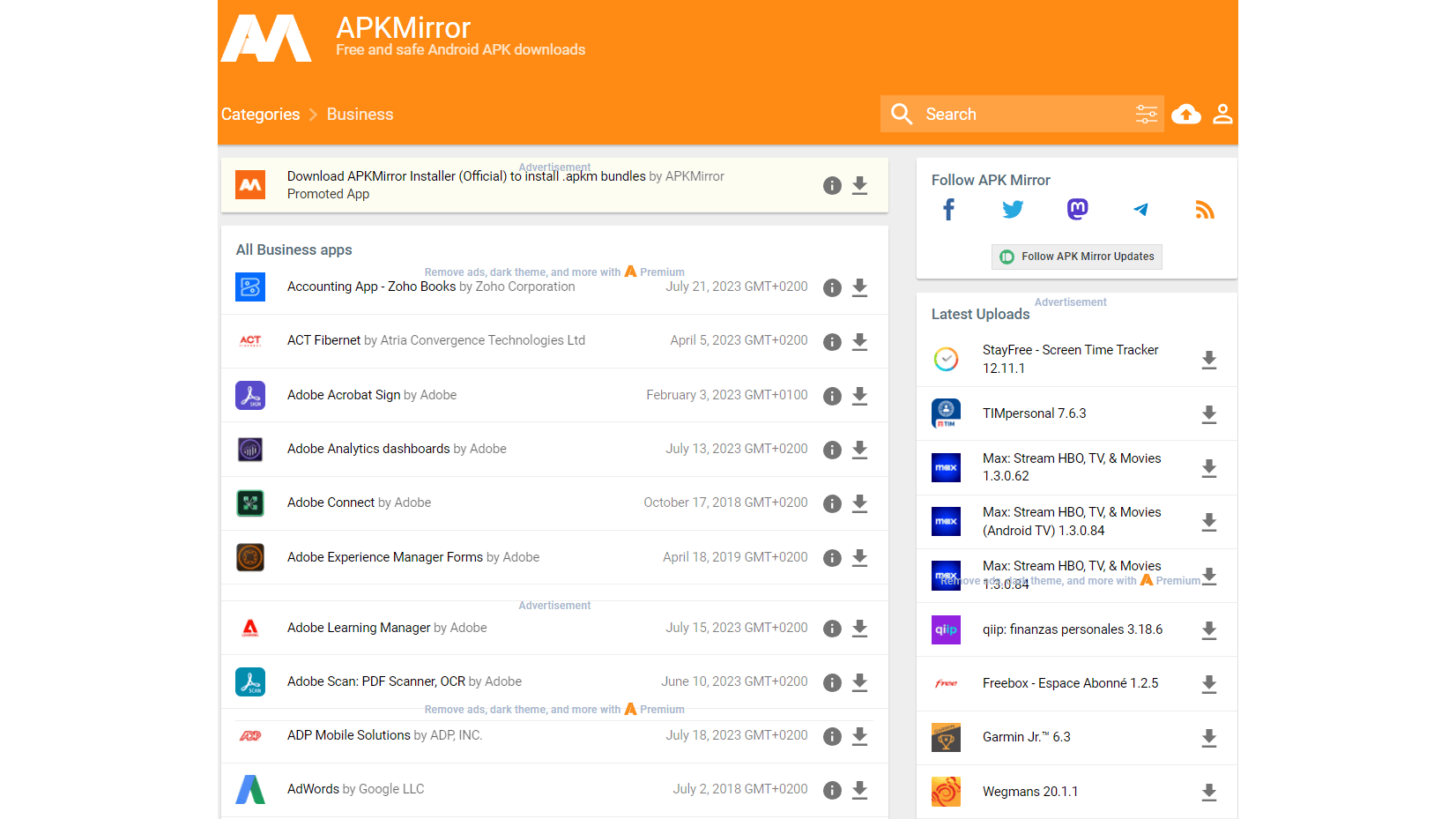

Op Oldversion.com vind je ook een Android-rubriek, maar voor een uitgebreidere collectie met apk-bestanden van oudere Android-apps kun je terecht op www.apkmirror.com. Hier vind je tientallen rubrieken, zoals Adventure Games, Business en Tools. Meestal zijn er meerdere versies van elke app beschikbaar. Het gaat om apk-bestanden die je moet ‘sideloaden’ op je Android-toestel. Uit veiligheidsoverwegingen gebruik je hiervoor het best een oud toestel, of je doet dit binnen een geëmuleerde Android-omgeving, zoals die van WSA, LDPlayer of BlueStacks.

Leef je uit met oude Android-apps (bij voorkeur op een oud toestel of emulator).

3 Compatibiliteitsmodus

Je zult merken dat veel oudere software niet goed werkt op moderne machines met bijvoorbeeld Windows 10 of 11. In dat geval kun je de zogeheten compatibiliteitsmodus proberen. Klik met de rechtermuisknop op de snelkoppeling naar het programma en kies Eigenschappen. Ga naar het tabblad Compatibiliteit, plaats een vinkje bij Dit programma uitvoeren in compatibiliteitsmodus voor en kies een oudere Windows-versie (tot Windows Vista). Onder Instellingen kun je ook andere opties aanpassen, zoals kleurenmodus en resolutie.

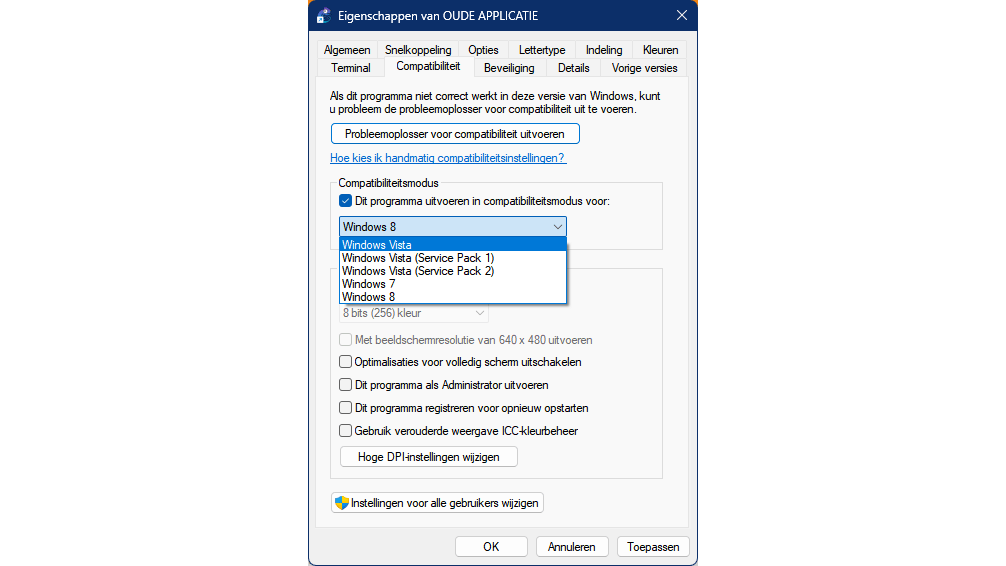

Probeer eerst de ingebouwde compatibiliteitsmodus om oude programma’s aan de praat te krijgen.

Nog meer nostalgie?

Check deze gave koffiemachine!

4 Virtuele machine

Helaas lost de compatibiliteitsmodus niet alle problemen op. In dat geval kun je overwegen om een ouder besturingssysteem in een virtuele machine te draaien met een hypervisor, zoals het gratis Virtualbox. Op deze pagina vind je verschillende oudere versies van besturingssystemen als DOS en Windows. Hier zijn schijfkopiebestanden beschikbaar in het iso- of img-formaat van bijvoorbeeld Windows for Workgroups 3.1, 95, 98 en ME, vaak ook in het Nederlands.

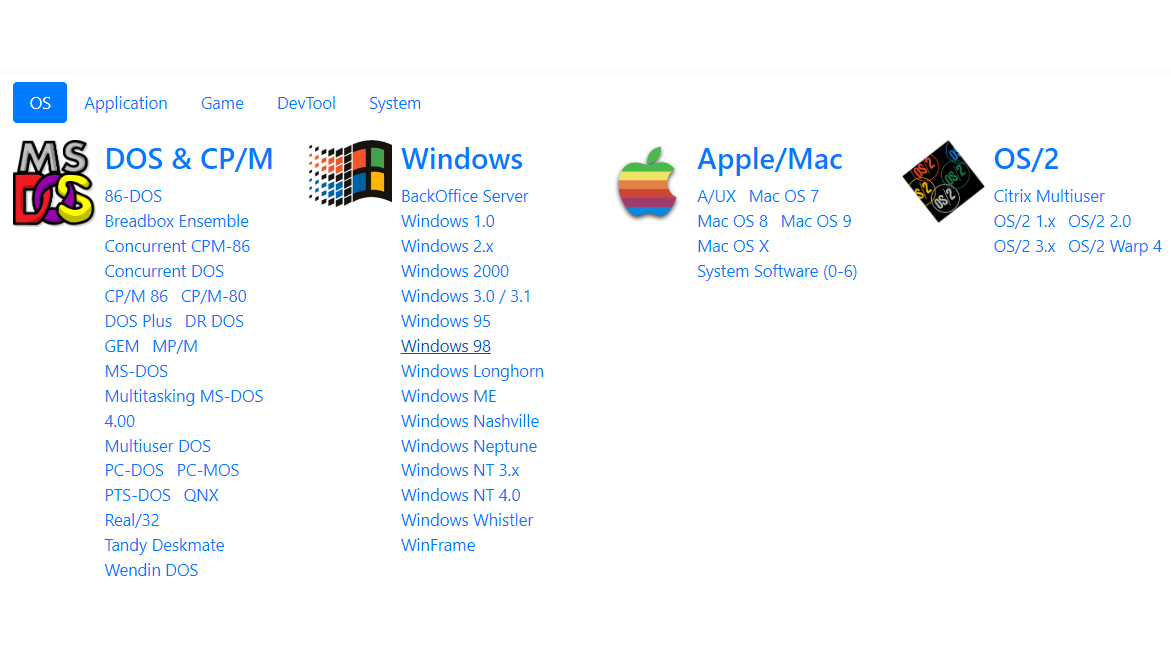

Er zijn nog sites waar je oudere versies van verschillende besturingssystemen kunt downloaden.

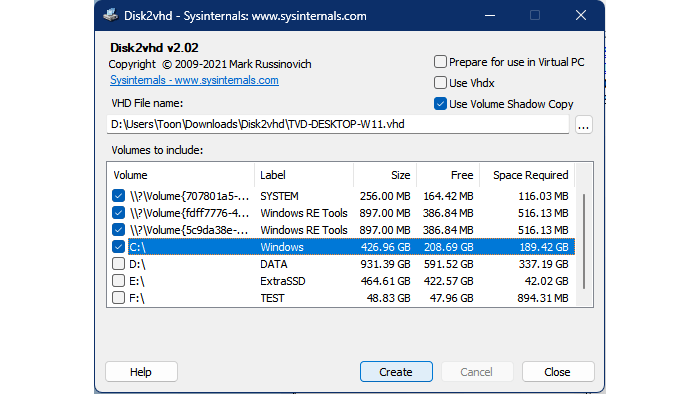

5 Fysiek naar virtueel

Heb je een oude pc met een verouderd besturingssysteem die je als virtuele machine wilt blijven gebruiken voordat het apparaat het begeeft? Met behulp van tools zoals VMware vCenter Converter (vereist registratie) of de portable Disk2vhd, kun je het volledige fysieke systeem omzetten naar een virtuele machine. Disk2vhd is zeer eenvoudig in gebruik. Start de app op, plaats (alleen) een vinkje bij Use Volume Shadow Copy, selecteer alle nodige (systeem)partities, geef de locatie van het vhd-bestand aan en start de – ongetwijfeld langdurige – operatie met Create.

Met een paar muisklikken maak je van je oude fysieke systeem een virtuele machine.

6 Systeememulator

Om oudere DOS- en Windows-versies goed te laten draaien op je moderne machine, gebruik je het best een low-level systeememulator als 86box. Deze bootst softwarematig het volledige systeem na, inclusief cpu (van 8086- tot Pentium-processors), chipset en uitbreidingskaarten. Met beheersoftware als WinBox for 86Box of de nog flexibelere 86Box Manager kun je zelfs meerdere geëmuleerde machines configureren. Hiermee hebben we succesvol systemen zoals MS-DOS 6.22 en Windows 98 gedraaid.

Lees ook: Retro-gaming op een moderne Windows-pc: zo werkt 86Box

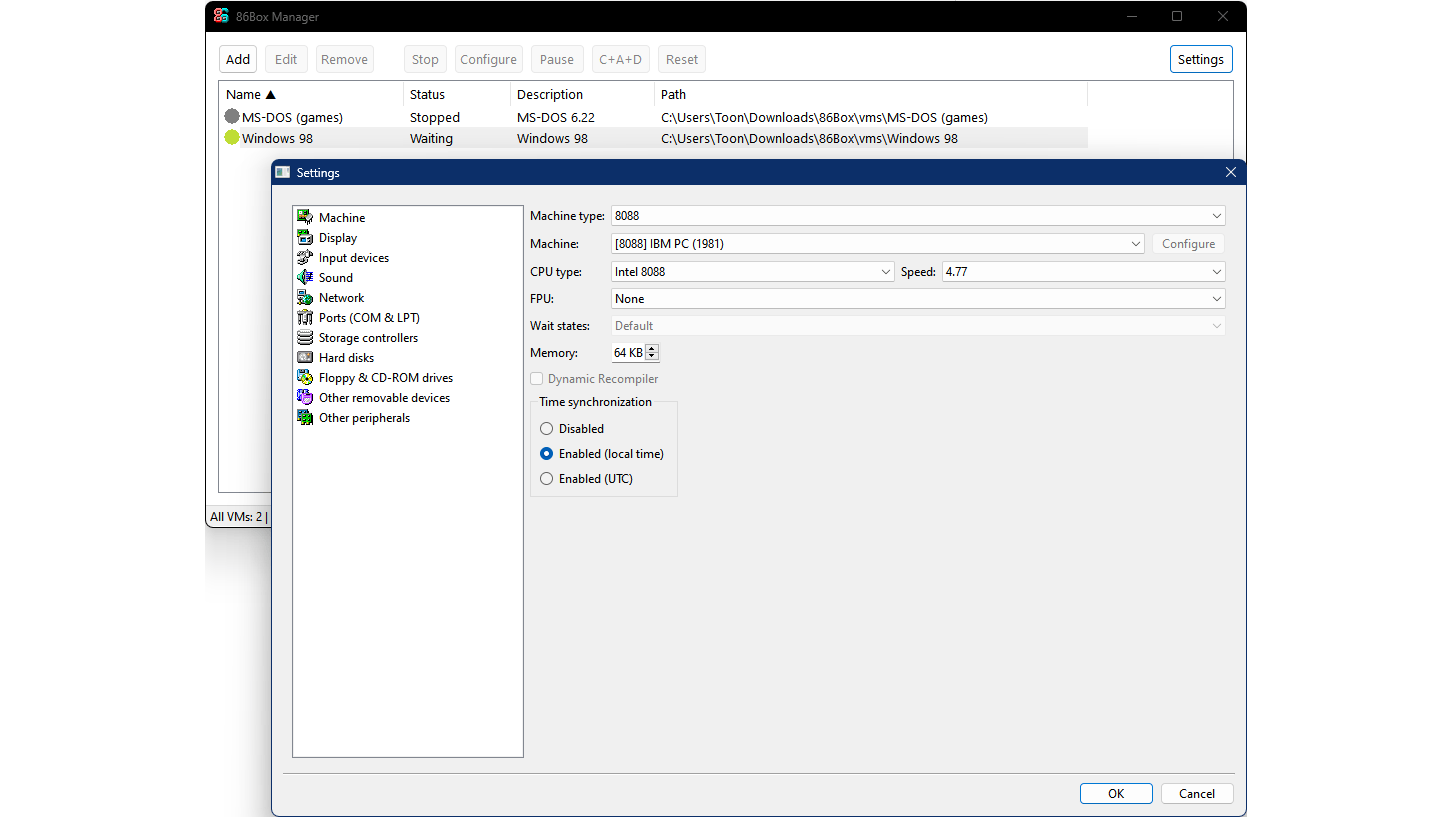

86box is een van de beste systeem-emulators voor IBM-compatibele pc’s vanaf 1981.

7 Windows 95

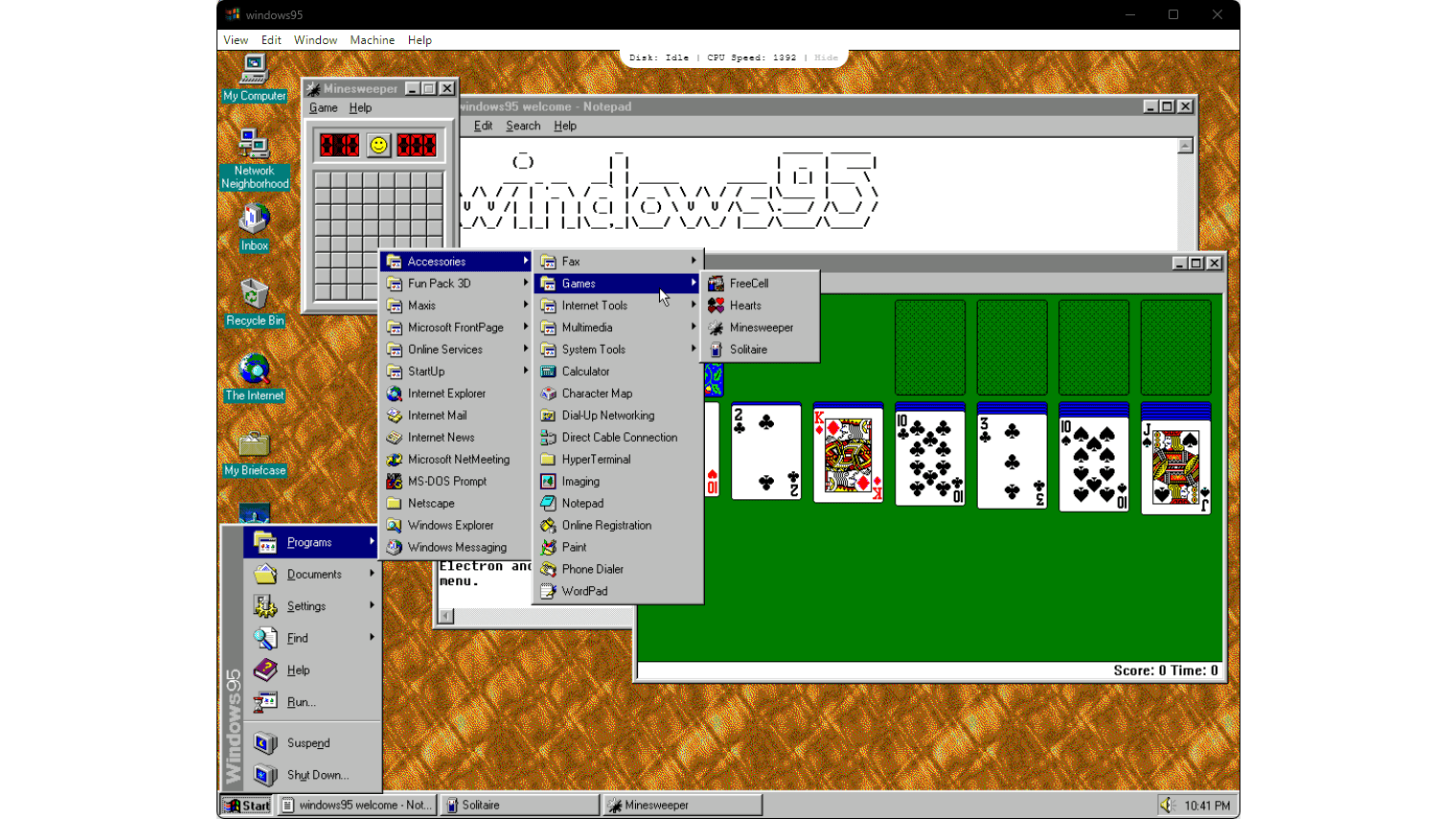

Als je de installatie via virtualisatie of emulatie te complex vindt en je vooral de sfeer van Windows 95 wilt ervaren, dan kan het veel eenvoudiger. Download via deze website een geschikte versie van Windows 95, bijvoorbeeld windows95-3.1.1-setup-x64.exe. Start de app door dubbel te klikken op het exe-bestand. Even later start (de Engelstalige editie van) Windows 95 op en kun je ermee aan de slag. Met een druk op Esc geef je de muisbesturing weer terug aan je eigen Windows-omgeving.

Windows 95, zomaar out-of-the-box.

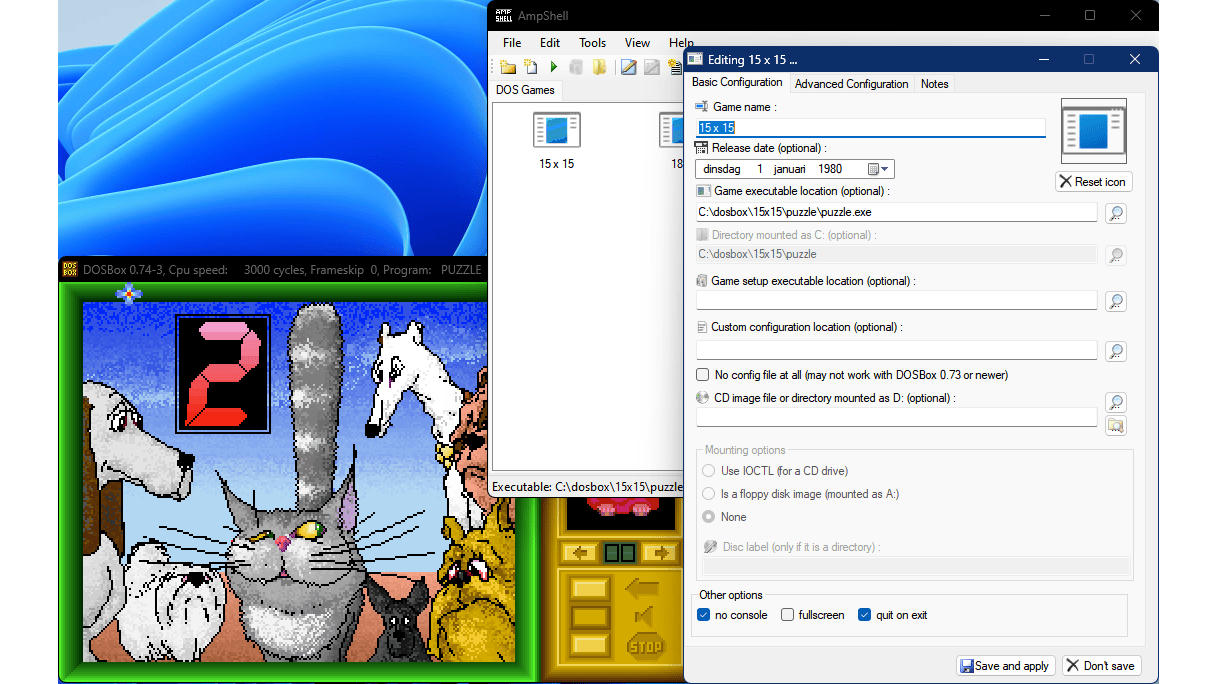

8 DosBox

Als je vooral geïnteresseerd bent in oude DOS- of Windows-applicaties en games, dan is DosBox een uitstekende keuze. Als de opdrachtregeltool je wat afschrikt, kun je een grafische front-end zoals AmpShell installeren. Verwijs naar de locatie waar je eerder DosBox hebt geïnstalleerd, creëer een categorie (bijvoorbeeld DOS Games) en klik met rechts in het venster. Kies Add a Game en vul de nodige gegevens in, zoals de locatie van het exe-bestand van het spel. Met een dubbelklik start je het spel en met de Windows-toets krijg je weer controle over de normale cursor.

Er zijn enorm veel DOS-games die je via de DosBox-emulator kunt spelen.

Oud, maar toch nieuw

De nieuwe gameconsole van Atari

9 Retrogaming

Je vraagt je misschien af waar je oude games kunt vinden. Een van de bekendste collecties vind je in dit programma. Voor games uit de DOS-rubriek werkt dit doorgaans goed met DosBox (zie tip 8). Maar het kan vaak ook gewoon online, rechtstreeks vanuit je browser, met online emulators, zoals DosBox of JSMAME. Op www.archive.org vind je vele tientallen games in de rubrieken MS-DOS Games en Internet Arcade. Je selecteert gewoon de gewenste game en drukt op Click to Begin om te kunnen spelen. Klik met rechts voor extra opties.

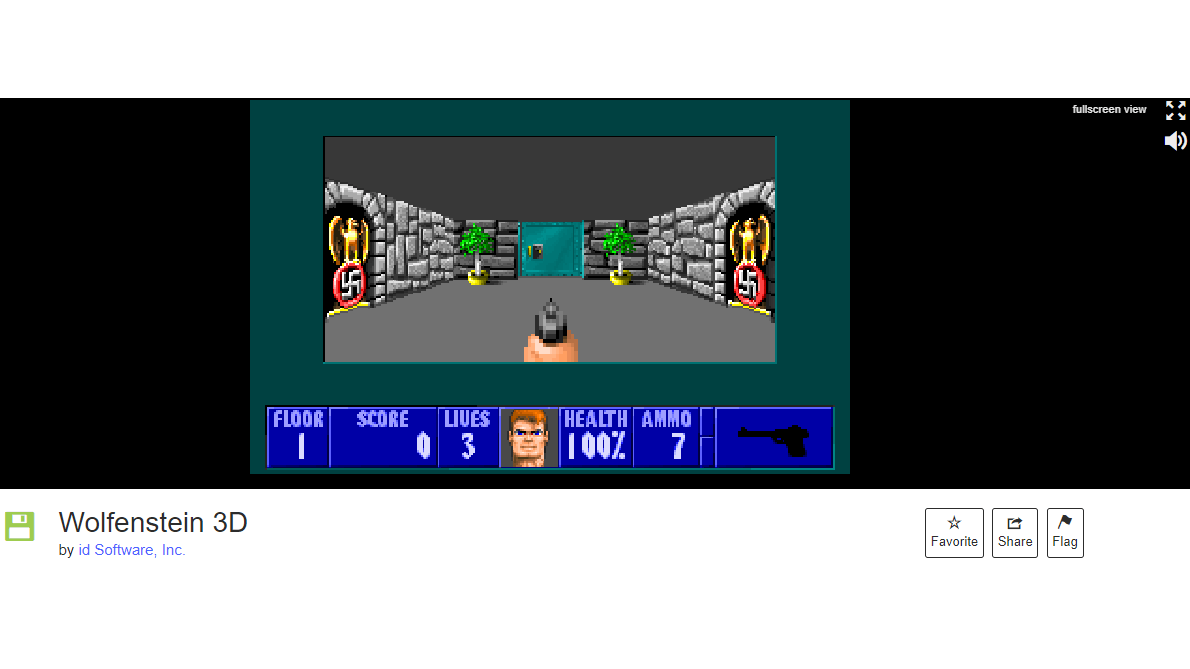

Op www.archive.org vind je vele tientallen klassiekers op gamegebied.

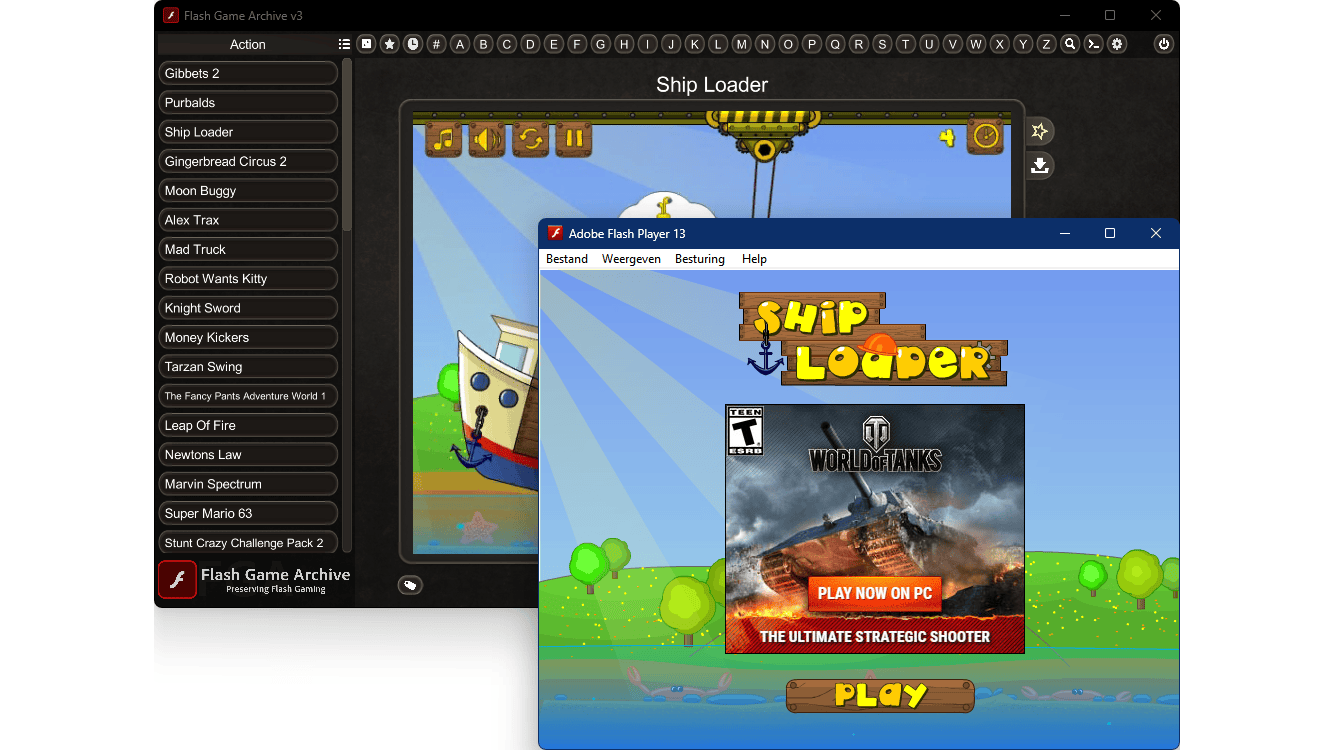

10 Flash-games

De Flash-technologie was jaren geleden erg populair, maar moderne browsers ondersteunen Flash niet meer. Gelukkig zijn er uitwegen, zoals het eerder genoemde Internet Archive. Een andere optie is Flashpoint. Als je 1,5 TB te veel vindt voor de Ultimate-collectie kun je voor Infinity kiezen (1,9 GB), waarbij een game alleen wordt gedownload als je op de Speel-knop drukt. Een alternatief is Flash Game Archive. Start de app op, klik op Download en haal het bijbehorende swf-bestand op. Met een standalone Flash-player zoals Ruffle of Adobe Flash Player kun je deze Flash-games spelen.

Maak handig gebruik van online emulators om vanuit je browser een potje te gamen.

11 Gameconsoles

Wat als je vroeger graag op een gameconsole speelde? Voor een emulator voor Nintendo’s Game Boy (Color en Advance) kun je terecht bij VisualBoyAdvance-M (klik op Latest), met tal van opties. Voor de NES kun je gebruikmaken van Mesen en voor de SNES is er Mesen-S. Als je liever GameCube- of Wii-games wilt spelen, kun je het best kiezen voor Dolphin. Voor game-ROM’s kun je dan weer terecht op onder meer de website EmulatorGames.net.

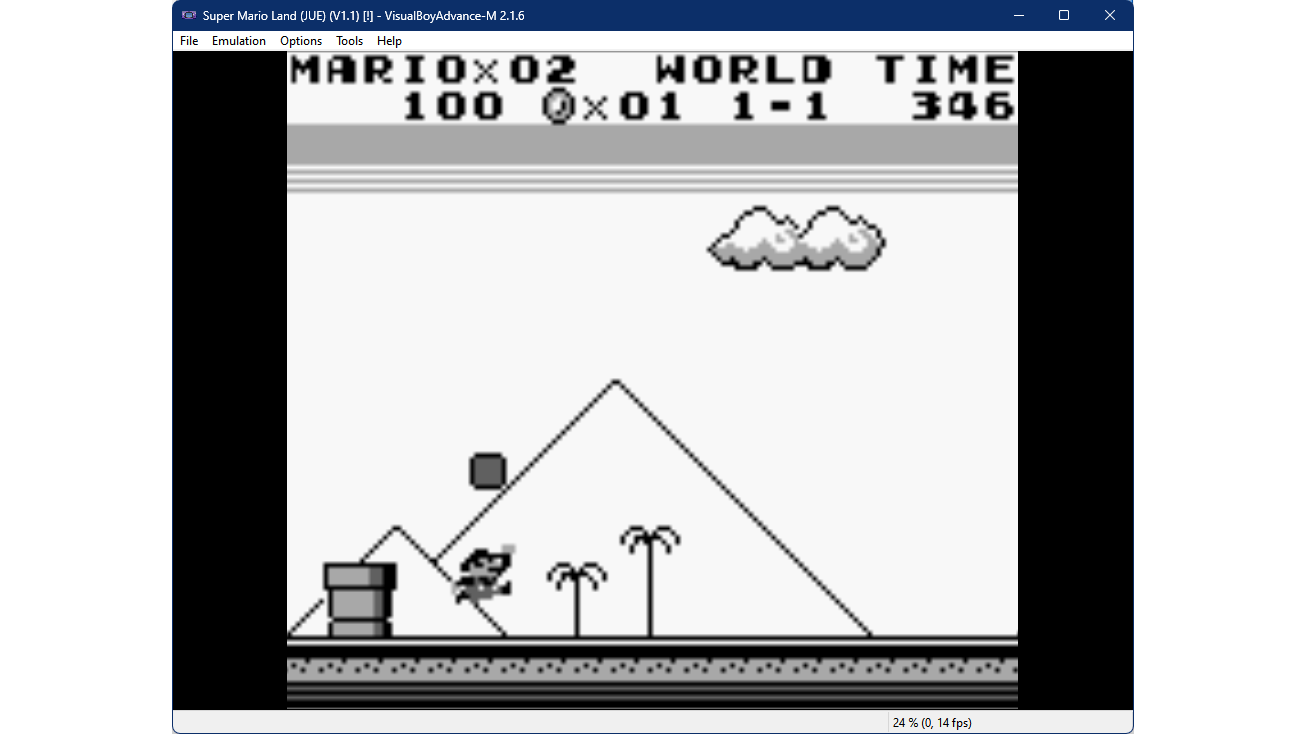

Mario op een geëmuleerde Game Boy, dankzij VisualBoyAdvance-M.

12 Oude siteversies

Er zijn ook talrijke webpagina’s die er tegenwoordig helemaal anders uitzien. Om deze veranderingen te kunnen bekijken, heeft Internet Archive de Wayback Machine ontwikkeld, met zo’n 820 miljard webpagina’s. Om een webpagina uit het verleden te bekijken, hoef je slechts een url in te vullen en vervolgens op Browse History te klikken. Je krijgt dan een kalender te zien met dagen en tijdstippen waarop een of meer snapshots van de gevraagde webpagina beschikbaar zijn. Met een muisklik kun je deze bekijken en zien hoe de webpagina er destijds uitzag.

Een teletijdmachine katapulteert je tientallen jaren terug in de tijd.

13 Rss (browser)

Rss is nooit echt verdwenen, maar veel gebruikers zijn niet meer bekend met deze technologie uit 1997. Met een rss-feed kunnen abonnees automatisch webinhoud ontvangen zonder de sites actief te hoeven bezoeken. Voor Chromium-browsers kun je een extensie zoals Feeder installeren vanuit de webstores om rss-feeds te beheren. Sommige browsers, zoals Opera, hebben een ingebouwde rss-reader. In Opera kun je rechtsklikken op de linkerzijbalk, Instellingen zijbalk kiezen en onder Opera Tools een vinkje plaatsen bij Persoonlijk nieuws. Klik op het bijbehorende pictogram in de zijbalk en kies Voeg bronnen toe. Typ bijvoorbeeld www.volkskrant.nl/rss/feeds in en voeg de gewenste feed(s) toe. Deze zijn voortaan beschikbaar en worden automatisch geüpdatet.

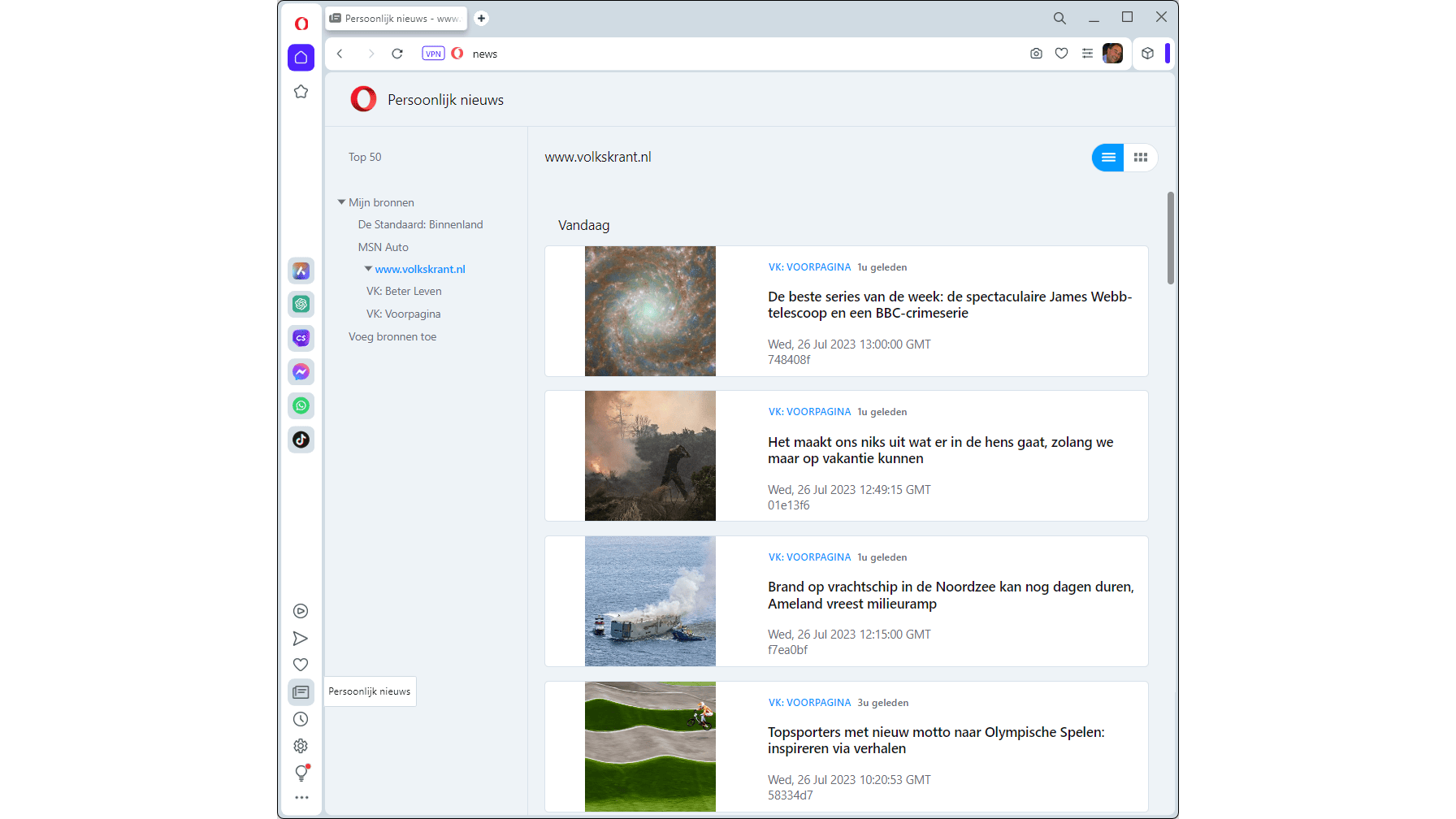

Browser Opera heeft een gebruiksvriendelijke rss-reader ingebouwd.

14 Rss (app)

Je kunt in plaats van je browser ook desktop- en mobiele applicaties gebruiken om rss-feeds binnen te halen. Voor Windows is bijvoorbeeld de app Newsflow een van de meest gebruiksvriendelijke opties. Deze is beschikbaar in de Microsoft Store. Start de app op en klik linksonder op de plusknop bij Bronnen. Vul een url in die rss-feeds aanbiedt of voer een trefwoord in (bijvoorbeeld recepten). Je kunt de feeds direct naar je toestel downloaden en ook meldingen ontvangen bij nieuwe feeds.

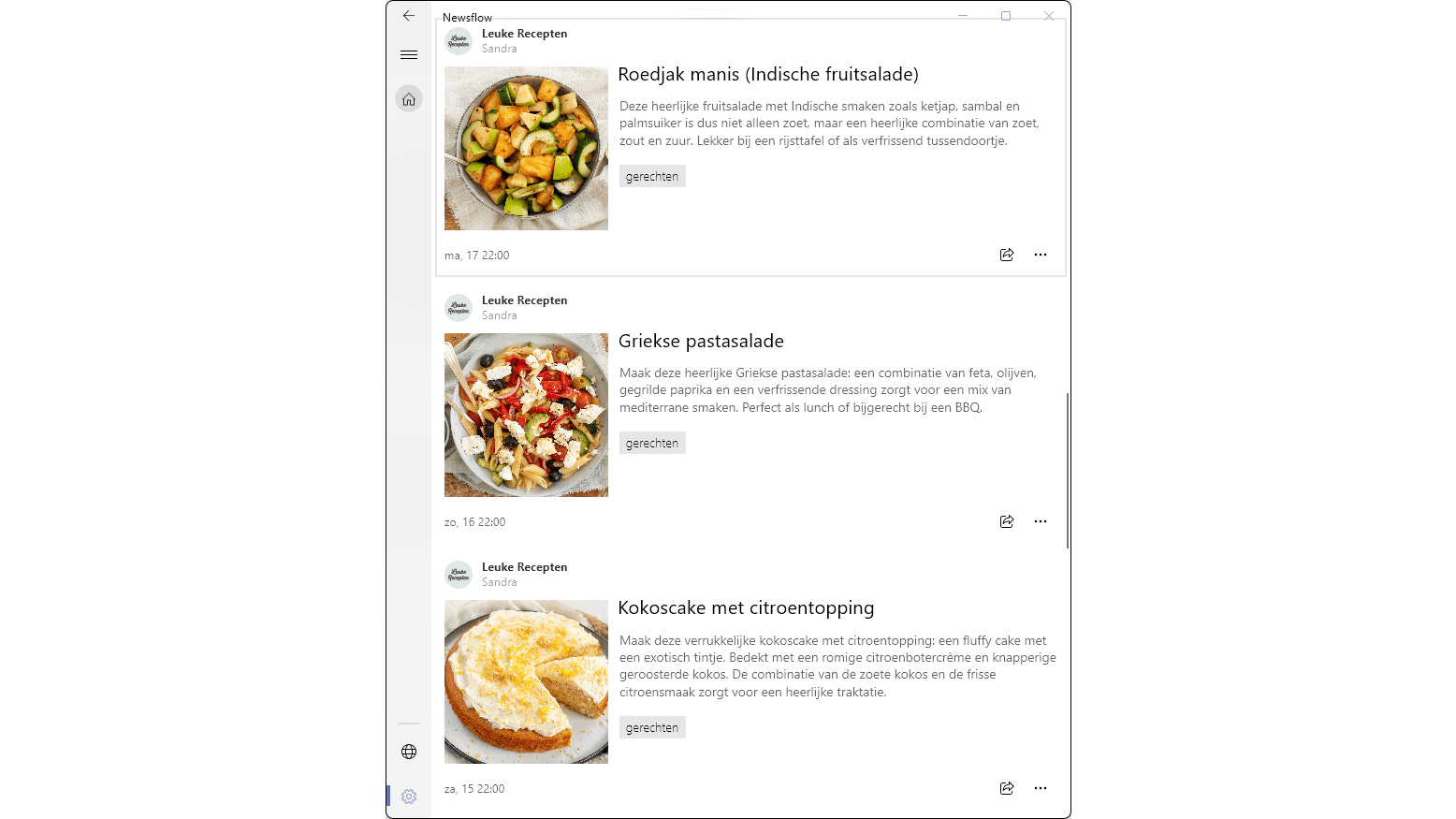

Met een app als Newsflow kun je het nieuws automatisch binnenhalen.

15 Nieuwsgroepen

Nieuwsgroepen oftewel discussiegroepen waren ooit erg populair. Het zijn hiërarchisch geordende communicatiekanalen op ‘Usenet’ en zijn enigszins te vergelijken met discussiefora op websites. Om toegang te krijgen tot nieuwsgroepen, heb je een nieuwslezer nodig. Naast tekstuele nieuwsgroepen zijn er ook ‘binaire’ nieuwsgroepen waarin veel bestanden te downloaden zijn. Als je toegang wilt, zit er weinig anders op dan een betaald account te nemen bij een Usenet-provider als Eweka of Pure Usenet. Reken op ongeveer 7 euro per maand voor een abonnement met onbeperkte snelheid en downloads.

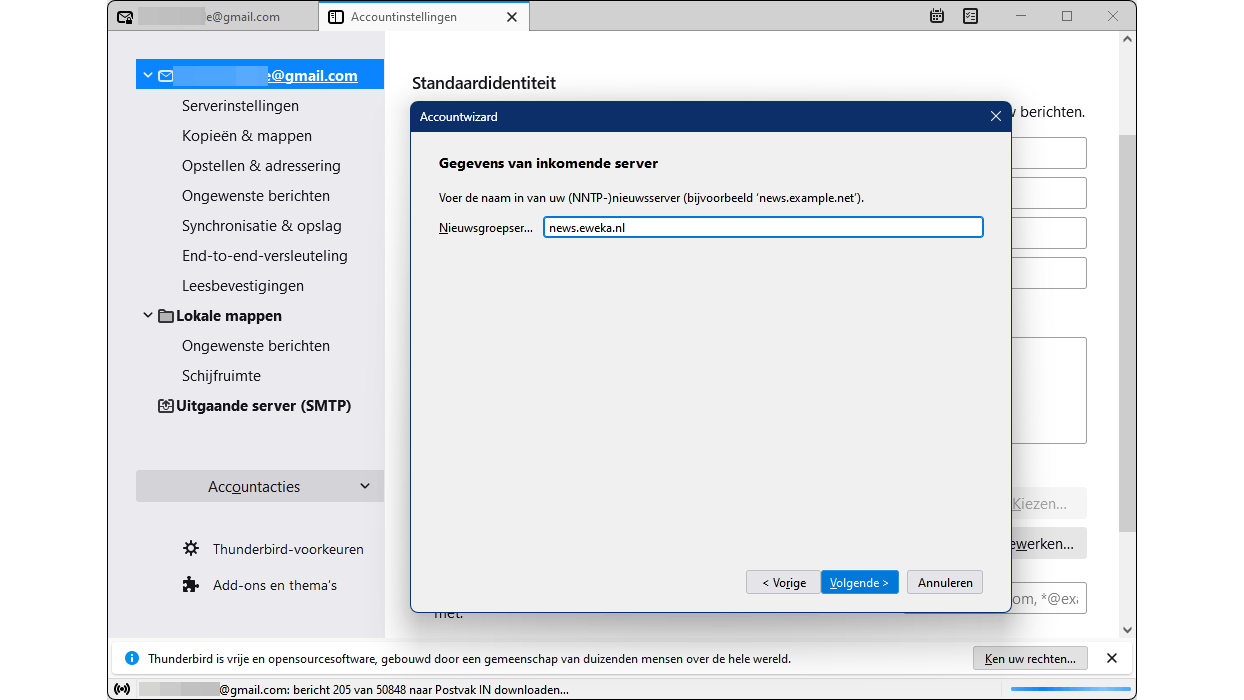

Mailclient Thunderbird heeft een ingebouwde lezer voor nieuwsgroepen.
