Shutter Encoder: de gratis alleskunner op het gebied van videobewerking
© africa-studio.com (Olga Yastremska and Leonid Yastremskiy)
Huis

Shutter Encoder: de gratis alleskunner op het gebied van videobewerking

Je mediaspeler ondersteunt het videoformaat niet en dus wil je de video converteren. Of misschien wil je de videokleuren wat oppoetsen, een logo toevoegen, ondertitels erbij zetten of meerdere videobestanden samenvoegen? Met Shutter Encoder kan dit allemaal. Er is zelfs nog meer mogelijk.

Problemen met een video? Of wil je hem optimaliseren? In dit artikel laten we zien wat je allemaal met Shutter Encoder kunt doen:

  • Converteren naar een ander formaat
  • Inkorten
  • Beeld bewerken, zoals het toevoegen van een logo
  • Ondertitels toevoegen
  • Timelapse maken
  • Audio vervangen

Lees ook: Superefficiënt! Je video ondertitelen of transcriberen met AI

Als mediatool schept Shutter Encoder hoge verwachtingen. Zeker omdat het programma intensief gebruikmaakt van populaire en beproefde gereedschappen, zoals ExifTool, FFmpeg, MediaInfo en Yt-dlp. Dat het opensource en gratis is, maakt Shutter Encoder extra aantrekkelijk. Het programma is voornamelijk gericht op videobewerking, maar het kan ook vlot overweg met audiobestanden en afbeeldingen. Wij focussen ons nu alleen op video, omdat de functies en mogelijkheden op dit gebied al zeer uitgebreid zijn. Weet wel dat Shutter Encoder zich vooral op de iets gevorderde gebruiker richt. De app kan soms ook wat nukkig zijn. Dit los je op door het venster heen en weer te bewegen of desnoods het programma te herstarten.

Installatie

Shutter Encoder is beschikbaar voor Windows (inclusief een portable versie), macOS en Linux. Je vindt het programma op www.shutterencoder.com. De website biedt ook een uitgebreide beschrijving van de functies. Ben je van plan een reeks video’s te converteren voor diverse platformen, zoals Vimeo, YouTube, Facebook, Instagram of X? Download dan direct de zip-bestanden met de bijbehorende voorinstellingen (presets) en pak deze uit. We komen hier later op terug.

We bespreken de Windows-versie die je met een aantal muisklikken installeert. Bij het starten van de tool opent zich een bescheiden ogend programmavenster, maar schijn bedriegt. Voordat je daadwerkelijk aan de slag gaat, is het goed om even te klikken op het tandwiel linksboven. Neem daar de instellingen door. Zo kun je bijvoorbeeld de taal instellen op Dutch en standaardmappen definiëren voor de uitvoer van je projecten. Bij Laden bij opstarten kun je een van je favoriete voorinstellingen selecteren, bijvoorbeeld voor YouTube. Daarover verder meer.

Ook leuk om te lezen: YouTube Studio: maak van een gewoon filmpje een verfijnde video

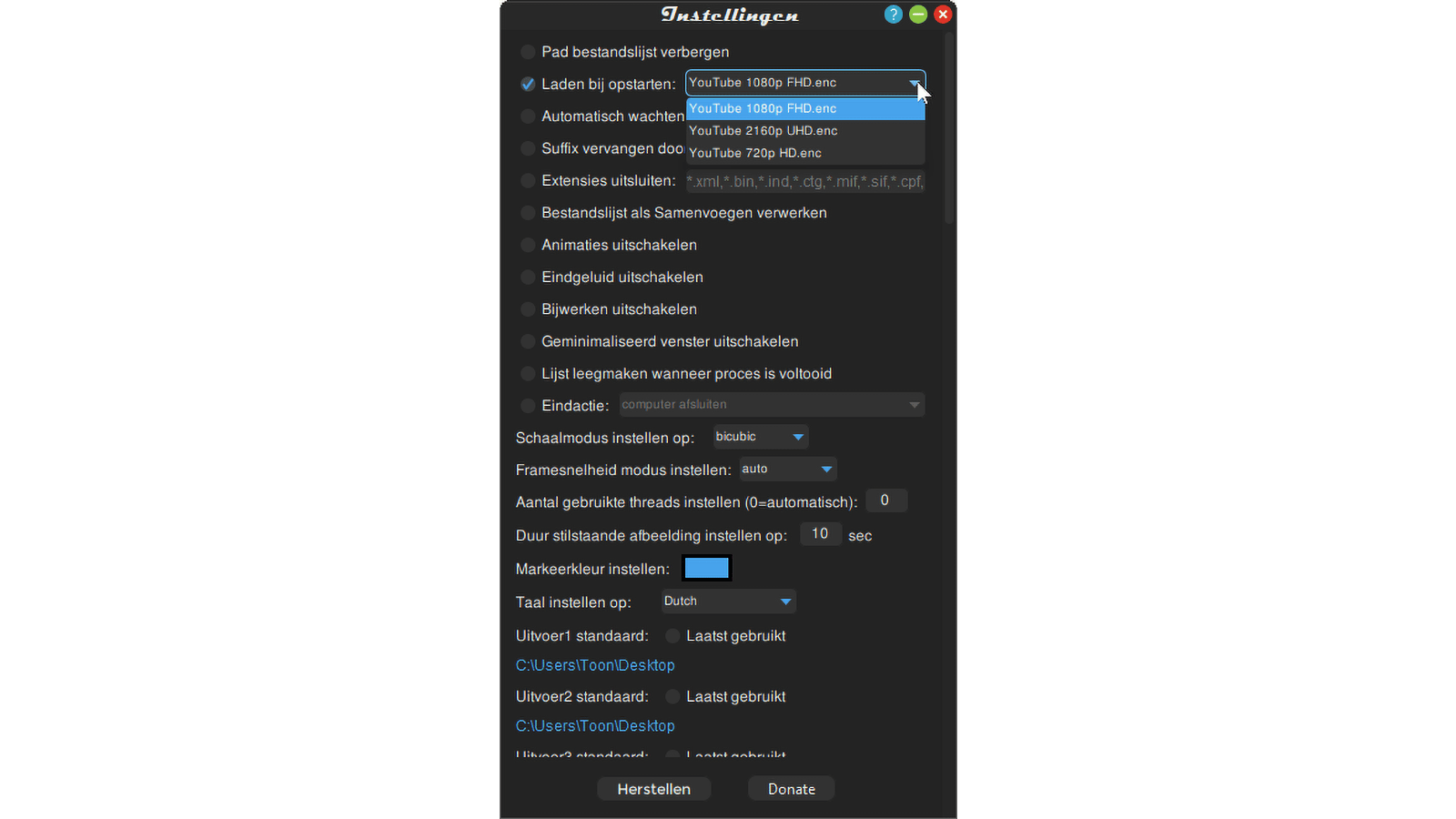

Ga eerst even na of de instellingen optimaal voor je zijn.

Informatie

Wanneer een apparaat of mediaspeler problemen heeft met een specifieke videocontainer (zoals avi, mpg, mkv of mov) of met de video- of audiocodec (technieken voor het comprimeren van de mediastreams), is Shutter Encoder een handige oplossing. Je kunt hiermee namelijk eenvoudig een andere codec of container instellen. Voordat je hiermee aan de slag gaat, is het verstandig om de codecs van je videobestand te controleren.

Sleep hiervoor een videobestand naar het programmavenster of selecteer het via Bladeren, waarbij je meerdere bestanden tegelijk kunt kiezen. Rechtsklik op een bestand en kies Informatie voor uitgebreide technische details, inclusief de gebruikte codecs onder Codec ID in de secties Video en Audio. Je vindt hier ook andere informatie, onder meer Width, Height, Frame rate, Color space en Bit rate. Handig om te weten: rechtsklik op de bestandsnaam en kies Weergave om de video in de ingebouwde mediaspeler te bekijken.

Je videobestand kun je volledig ontleden.

Codec-selectie

Als je mediaspeler problemen heeft met de huidige videocodec, klik dan op het Pijl-knopje linksonder Functie selecteren. Hier kies je een geschikte codec. Naast de veelgebruikte Uitvoer codecs, zoals H.264, H.265, VP9 of MPEG-2, zijn er ook Bewerk codecs beschikbaar, waaronder DNxHR, AppleProRes of QT Animation. Deze zijn vooral voor de verdere bewerking in geavanceerde video-editors, zoals Avid Media Composer of het gratis DaVinci Resolve.

Je vindt hier ook Uitzend codecs voor streaming, Oude codecs evenals een Archiveer codec (FFV1). Voor meer informatie kun je terecht bij Google of bij AI-chatbots, zoals ChatGPT of Bard. De ingebouwde helpfunctie van Shutter Encoder is helaas vrij beperkt.

Als de originele container geen probleem vormt, kun je dezelfde bestandsextensie houden. Als het nodig is, kies je een andere container via het Pijl-knopje rechtsonder. Heb je al voorinstellingen gedownload, open dan het Ster-pictogram en sleep een of meerdere uitgepakte preset-bestanden naar het venster Mijn functies. Dubbelklik op een preset om deze te selecteren.

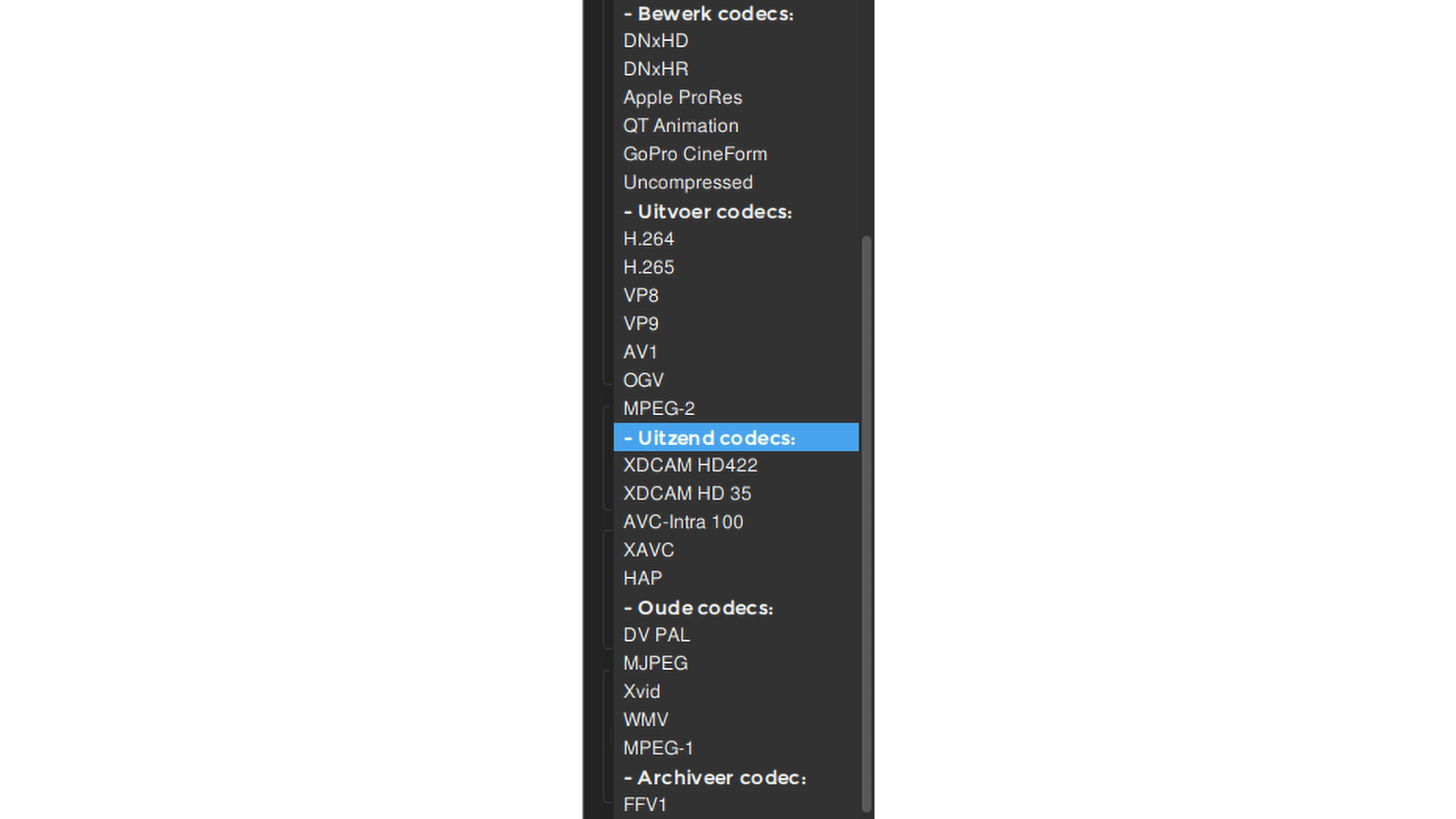

Aan videocodecs geen gebrek: er zijn er meer dan twintig.

Functie-uitvoer

Je kunt al meteen de knop Functie starten indrukken. Standaard wordt het geconverteerde videobestand opgeslagen in dezelfde map als het origineel. Om een andere opslaglocatie te kiezen, klik je op Uitvoer1 en vervolgens op Wijzigen. Je kunt ook simpelweg de gewenste map vanuit de verkenner naar het uitvoerveld slepen.

Ook handig: wanneer je hier op het Brief-icoontje klikt, je e-mailadres invult en Samenvattende e-mail verzenden selecteert, ontvang je meteen na afloop een statusmelding. Plaats je een vinkje bij Werken tijdens inactiviteit, dan pauzeert Shutter Encoder automatisch het lopende proces zodra je de muis of het toetsenbord gebruikt.

Als je meerdere bestanden hebt toegevoegd en verwacht dat verwerking wel wat tijd kost, kun je deze in een wachtrij plaatsen. Klik daarvoor op het knopje met de drie streepjes, selecteer een bestand uit de lijst en druk op Aan wachtrij toevoegen. Herhaal dit voor alle bestanden die je wilt verwerken. Als je klaar bent, klik je op Renderen wachtrij starten, onderaan het venster Renderen wachtrij. Als het goed is staan even later de getranscodeerde video’s in de beoogde map.

Onder in het scherm kun je het renderen van de toegevoegde bestanden starten.

FFmpeg-cli Shutter Encoder is gebruiksvriendelijk dankzij de overzichtelijke grafische interface waarin alle functies en opties zijn geïntegreerd. Onder de motorkap wordt voor alle bewerkingen wel de cli (command line interface) van FFmpeg gebruikt. Dit wordt duidelijk wanneer je na een verwerking met de rechtermuisknop klikt op Proces voltooid, dan Console selecteert en vervolgens het tabblad FFMPEG opent.

Als je vertrouwd bent met FFmpeg, kun je de commando’s direct invoeren in Shutter Encoder. Dit doe je in het veld onder Functie selecteren. Omdat je de invoer- en uitvoerpaden al hebt ingesteld, hoef je deze niet meer op te nemen. Probeer het bijvoorbeeld eens met: ffmpeg -c:v libx264 -an -b:v 5000k

Dit commando gebruikt Libx264 als videocodec (gebruikelijk voor H.264-compressie), zonder audio, en met een video-bitrate van 5000 kbit/s.

Onder de motorkap beland je in de complexe parameters van onder meer FFmpeg.

Lees ook: Met deze gratis programma's kun je ieder bestand openen of afspelen

Transcoderingsopties

Je hebt het waarschijnlijk al opgemerkt: wanneer je in Shutter Encoder bij Functie selecteren een andere codec kiest, verschijnt niet alleen een voorbeeldweergave met beeld en geluid (als Golfvorm weergeven is ingeschakeld). In het meest rechtse deelvenster kun je ook diverse aspecten aanpassen, afhankelijk van de gekozen codec. Als je bijvoorbeeld H.265 selecteert, kun je verschillende bitrate-parameters instellen, afhankelijk van je keuze voor VBR (variabele bitrate), CBR (constante bitrate) of CQ (constante kwaliteit).

Je kunt het ook omkeren: als je bij Grootte het slotje activeert en een specifieke bestandsgrootte (in MB) invoert, past Shutter Encoder dynamisch de parameters aan om ervoor te zorgen dat de bestandsgrootte niet boven de ingestelde limiet uitkomt. Met de knop Herstellen, onderaan, kun je altijd terugkeren naar de oorspronkelijke instellingen.

Afhankelijk van de gekozen codec kun je nog een en ander optimaliseren.

Videofragmenten

Om slechts een specifiek fragment van een video te transcoderen of te bewerken met Shutter Encoder, selecteer je eerst je video en stel je alle gewenste instellingen in. Onderaan de videoweergave gebruik je het linkerhaakje om het begin van het fragment aan te geven, en het rechterhaakje voor het einde. Je kunt ook de blauwe randen langs de tijdbalk verslepen om het fragment te selecteren. De overige stappen van de procedure zijn je al bekend.

Zijn er in de video zogeheten keyframes aanwezig, dan kun je het snijwerk ook zonder hercompressie laten uitvoeren. In dit geval kies je bij Functie selecteren de optie Snijden zonder hercoderen en activeer je rechtsboven de optie Invoer en uitvoerpunt wijzigen, waarna je in de voorbeeldweergave beide punten kunt instellen.

Stel nu even dat je met je favoriete video-editor enkele kleine videofragmenten hebt bewerkt en je wilt niet de hele video opnieuw renderen. Sla de fragmenten dan op als afzonderlijke videobestanden. Laad zowel de originele als de bewerkte bestanden in Shutter Encoder, selecteer Functie selecteren en kies Video invoegen. Daarna hoef je alleen nog maar op Functie starten te klikken. Je zult zien dat zo’n verwerking heel snel verloopt.

Je kunt ook meerdere videobestanden, mits ze dezelfde codec gebruiken, samenvoegen zonder hercompressie. Selecteer hiervoor de verschillende bestanden, kies bij Functie starten voor Samenvoegen en geef het uitvoerbestand een naam.

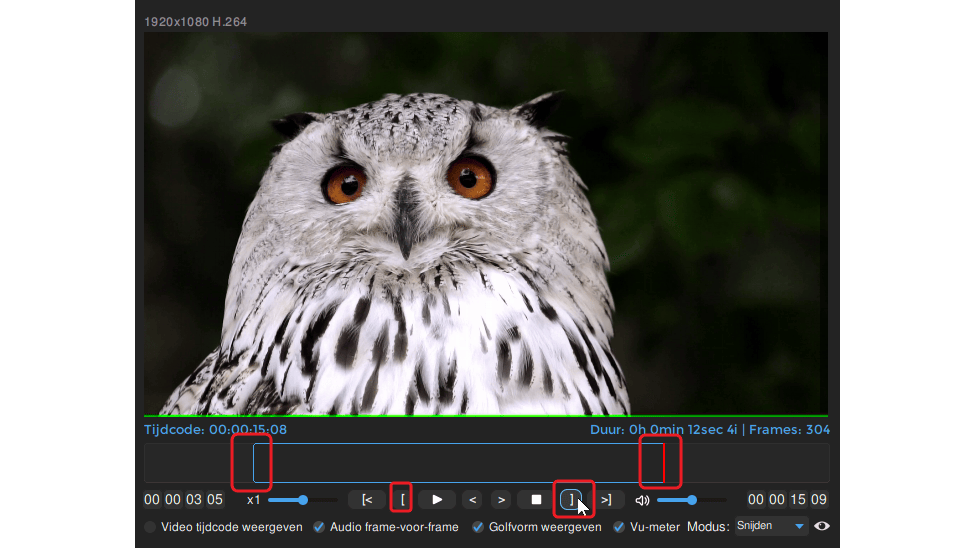

Selecteer het fragment dat je wilt hebben.

Beeldbewerkingen

In het rechterdeelvenster van Shutter Encoder, onder de optie Bitrate aanpassen, vind je afhankelijk van de gekozen functie, diverse instellingsopties. Denk aan Audio instellingen, Beeld bijsnijden, Ondertitels toevoegen, Afbeelding / video als watermerk toevoegen, Colorimetrie, Correcties en Overgangen. We bespreken hier enkele van deze mogelijkheden.

Om bijvoorbeeld een logo toe te voegen, klik je op Afbeelding / video als watermerk toevoegen. Activeer bij voorkeur Veiligheidsgebied (er verschijnt een dubbele rand waarbinnen je het watermerk het beste plaatst) en tevens Watermerk toevoegen. Kies een geschikte afbeelding en verplaats deze met de muis of voer handmatig de pixelposities in. Je kunt ook het percentage voor de Grootte en de Opaciteit aanpassen.

Het bijsnijden van een videobeeld is eveneens eenvoudig. Open Beeld bijsnijden, zet een vinkje bij Inschakelen en gebruik de muis of voer waarden in om de grootte en locatie van het gewenste beeldgedeelte aan te passen.

Watermerk of logo bijsnijden: je kiest maar.

Interessant om te lezen: Van een leuke gebeurtenis naar een sprankelende video: je maakt het met OpenShot

Ondertitels

Het kan ook leuk zijn om je video’s te ondertitelen. Importeer een video en kies Ondertiteling bij Functie selecteren. Onder de voorbeeldweergave kun je op de gewenste momenten je ondertitels invoeren. Deze verschijnen dan op de tijdlijn, boven de geluidsgolven, wat handig is voor het synchroniseren van tekst en audio. Om een verkeerde ondertitel te verwijderen, selecteer je deze op de tijdlijn en druk je op Verwijderen. Gebruik Toevoegen om een nieuwe ondertitel in te voegen vanaf de positie van de markeerknop.

Met de knop Bewerken open je een lijst van alle ondertitels voor snelle aanpassingen. Gebruik de optie Verschuiving om de timing van de ondertiteling aan te passen en te synchroniseren met de video. Na het afronden van de ondertiteling, sluit je het deelvenster. Je krijgt dan de vraag of je de ondertitels aan de video wilt toevoegen. Bij bevestiging met Yes kun je kiezen tussen Branden, een arbeidsintensief proces waarbij de ondertitels permanent in de video worden geïntegreerd, of Insluiten, waarbij de ondertitels in een apart srt-bestand worden opgeslagen.

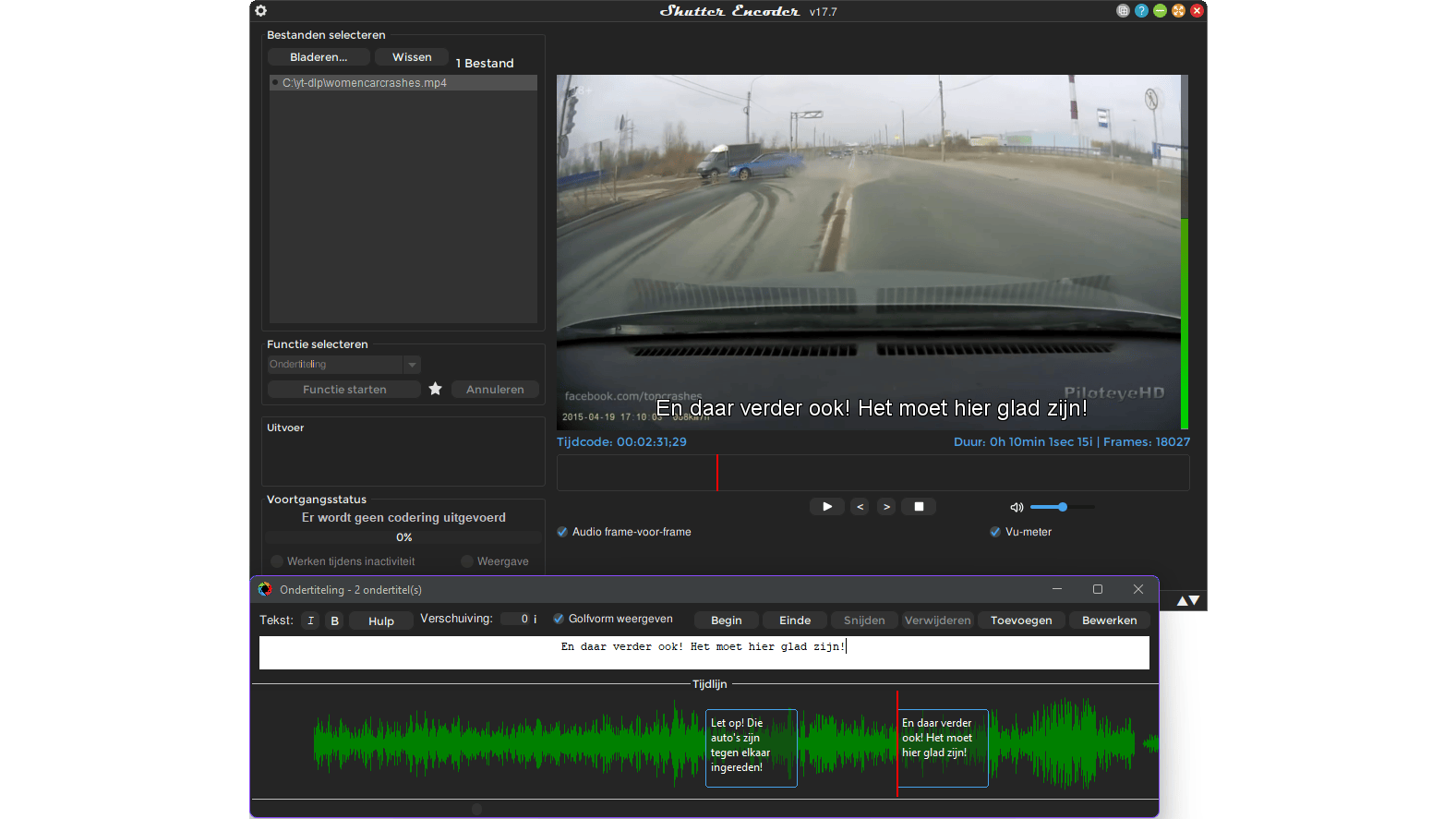

Voeg je eigen ondertitels toe aan je video’s.

Timelapse

Timelapse-video’s zijn populair. Deze bestaan uit opeenvolgende foto’s of snapshots die zijn genomen vanuit dezelfde positie, en die gebeurtenissen versneld weergeven. Om zelf zo’n video te maken met Shutter Encoder importeer je eerst alle fotobestanden in de juiste volgorde (bijvoorbeeld foto_01.jpg, foto_02.jpg enzovoort). Ga vervolgens naar het rechterdeelvenster, klik op Beeldsequentie en activeer Beeldsequentie activeren. Stel het aantal beelden per seconde in, bijvoorbeeld op 30.

Voor vloeiendere beeldovergangen kun je Frame mengen instellen, bijvoorbeeld op x12. Overweeg ook om Bewegingsonscherpte toe te voegen, maar weet dat dit proces arbeidsintensief kan zijn. In de sectie Afbeelding aanpassen kun je allerlei kleuroptimalisaties doorvoeren. Bekijk ook de mogelijkheden onder Correcties, waar je functies als Afbeelding stabiliseren, Anti-flikkering, Bandvorming verminderen en Belichting afvlakken kunt inschakelen om de kwaliteit verder te verbeteren. Bevestig met Functie starten.

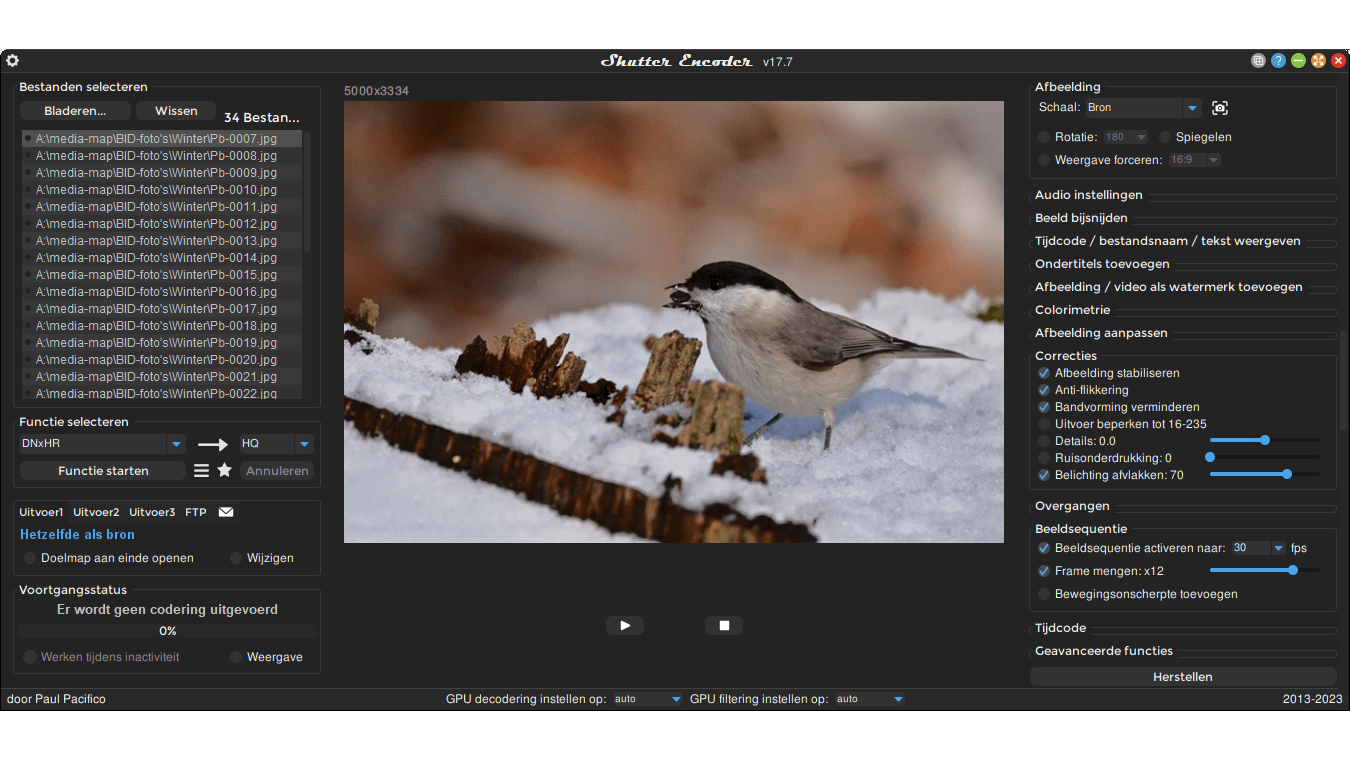

Timelapse-video’s: versnel de tijd!

Opeenvolgende foto's bekijken?

Laat ze zien in een digitaal fotolijstje

Audio vervangen

Het wordt tijd dat we ook iets met het audiospoor doen. Het aanpassen van het audiospoor van een video kan een aanzienlijke impact hebben op het eindresultaat. Om het originele audiospoor te vervangen, open je Shutter Encoder en selecteer je Audio vervangen bij Functie instellen. Je kunt bijvoorbeeld een eigen stemopname maken met een tool, zoals: www.online-voice-recorder.com.

Open vervolgens Shutter Encoder en selecteer Audio vervangen bij Functie instellen. Sleep het videobestand naar het venster en voeg daarna het audiobestand toe. Je kunt meerdere audiobestanden in de gewenste volgorde toevoegen. Ook is het mogelijk een leeg audiospoor toe te voegen door met de rechtermuisknop te klikken en Gedempte audiospoor toevoegen te kiezen. In het rechterdeelvenster kun je een ander audioformaat kiezen bij Convert en met Verschuiving de audio synchroniseren.

Kies naast Audio vervangen voor kortste of langste, afhankelijk van of je de lengte van het kortste of het langste spoor wilt aanhouden. Rechtsklik op een item in de lijst en kies Totale lengte van bestanden voor de exacte tijdsduur. Bevestig met Functie starten. In VLC Media Player kun je bijvoorbeeld wisselen tussen beschikbare audiosporen via Audio / Audiospoor.

Wil je de volgorde van de audiosporen later wijzigen, dan kan dit zonder hercompressie met de functie Opnieuw inpakken. Open in het rechterdeelvenster Audio instellingen en wissel bijvoorbeeld Audio 1 met Audio 2 en omgekeerd. Je kunt hier ook Audionormalisatie inschakelen om volumeverschillen te minimaliseren en het audioformaat converteren.

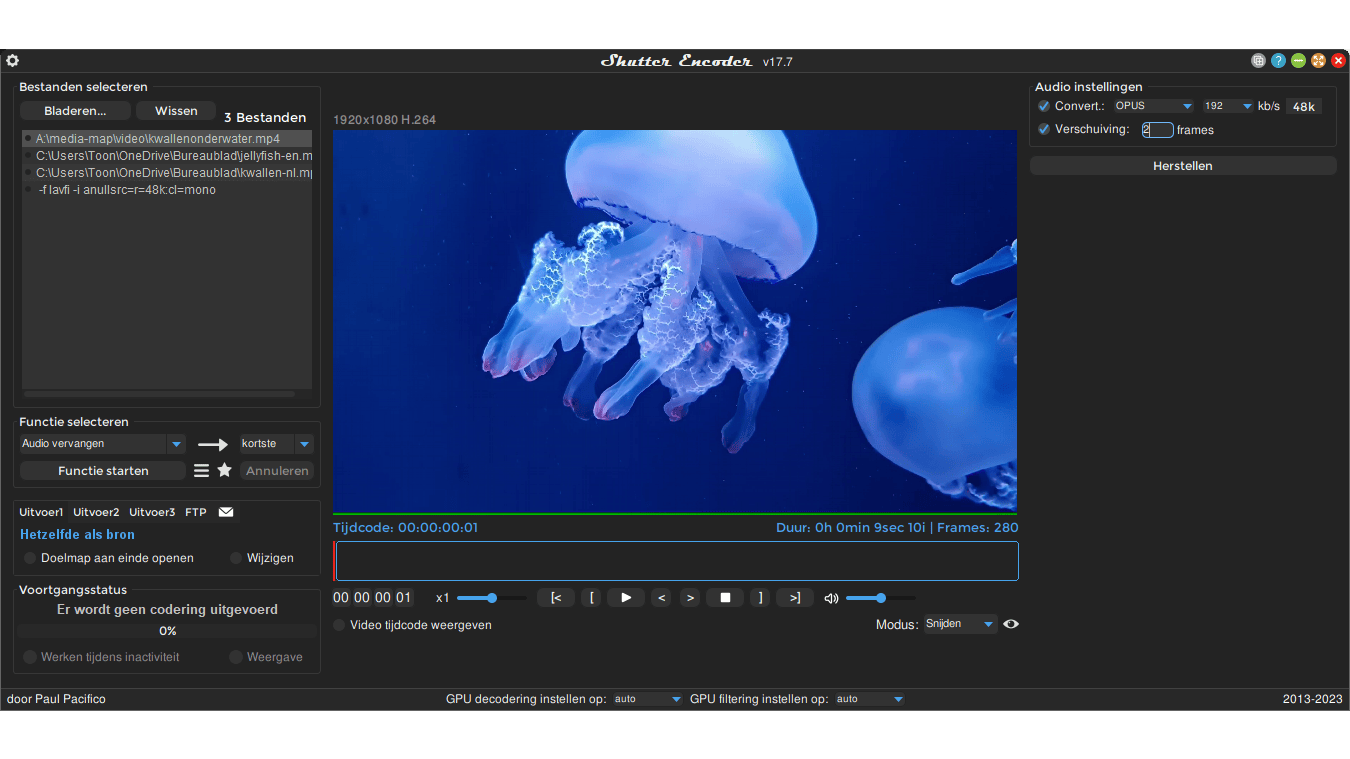

Voeg ook meerdere audiosporen toe aan je video, in het gewenste formaat.

Map monitoren

Werk je intensief aan een mediaproject en voeg je regelmatig nieuwe bestanden aan een specifieke map toe? Dan kun je Shutter Encoder zo configureren dat het automatisch nieuw toegevoegde bestanden verwerkt volgens je vooraf ingestelde parameters. Om deze mapmonitoring in te stellen, importeer je eerst een mediabestand uit de beoogde map in Shutter Encoder. Klik met de rechtermuisknop op dit item en kies voor Map scannen. Bevestig met OK en sleep een geschikte doelmap voor de opslag van de bewerkte mediabestanden naar de balk bij Uitvoer1. Selecteer vervolgens de gewenste functie en stel alle eigenschappen optimaal in. Als alles naar wens is ingesteld, klik je op Functie starten.

Laat Shutter Encoder open; de app verwerkt nu alle bestaande en nieuw toegevoegde mediabestanden in de bronmap volgens je instellingen. Alle bestanden worden in je doelmap opgeslagen. Je kunt het proces op elk moment onderbreken door in de lijst met de rechtermuisknop te klikken en Scannen stoppen te selecteren.

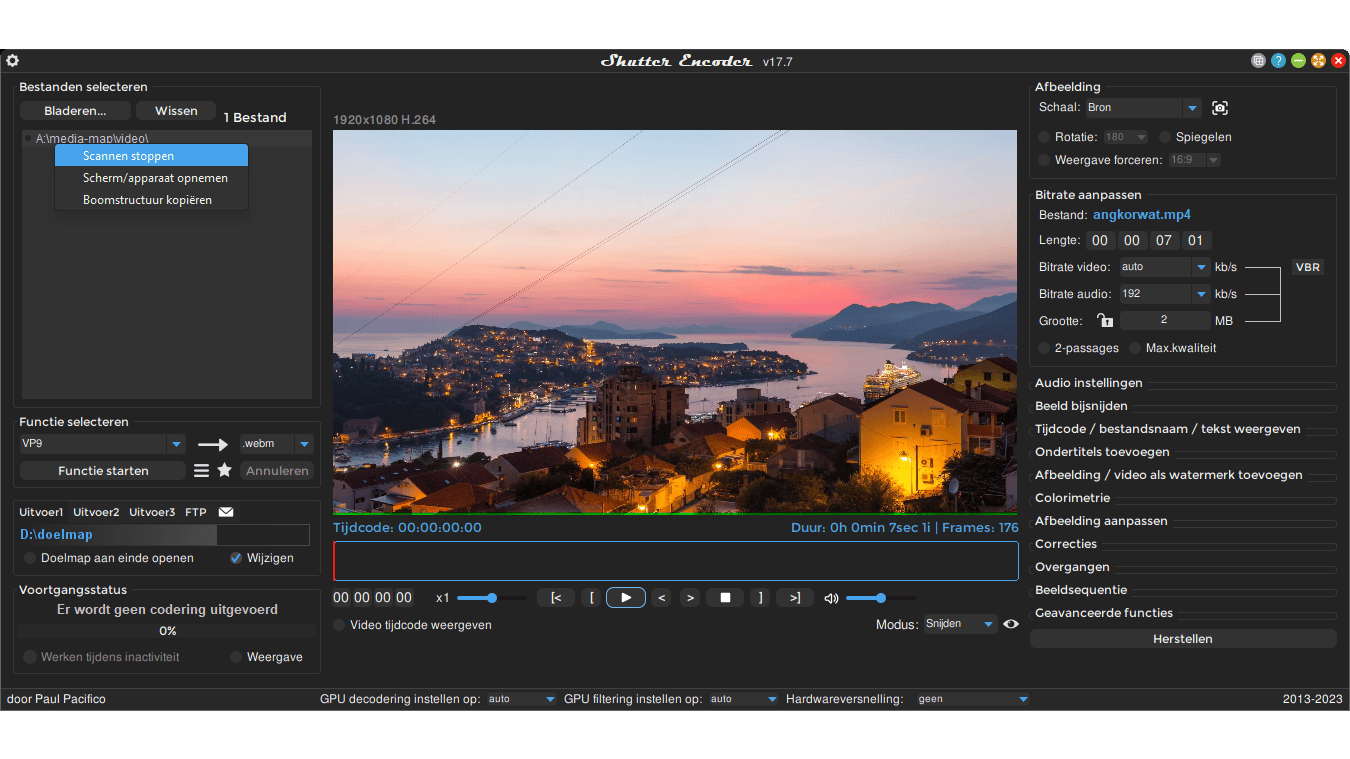

Shutter Encoder monitort je mediamap en voert automatisch de nodige bewerkingen uit.
