CO₂ maakt warmtepompen met een hoge temperatuur mogelijk

CO₂ heeft vandaag de dag een kwalijke reputatie. Toch kan dit gas in een beperkte hoeveelheid worden ingezet als koelmiddel van warmtepompen en op die manier bijdragen aan de reductie van ontzettend veel CO₂-uitstoot. Op die manier kun je de vijand min of meer met eigen middelen verslaan. Bovendien heeft een warmtepomp op CO₂ enkele opmerkelijke voordelen ten opzichte van andere koudemiddelen.

CO₂ is een gas dat door toedoen van de natuur aanwezig is in de atmosfeer. Door allerlei menselijke activiteit neemt CO₂ almaar toe, wat leidt tot een steeds warmere planeet die er op zijn beurt voor zorgt dat de hoeveelheid CO₂ blijft toenemen. Een vicieuze cirkel dus. Natuurlijk wil men de continue uitstoot van miljoenen tonnen CO₂ door bijvoorbeeld verbranding absoluut beperken, maar dat is niet vergelijkbaar met een eventuele lekkage van enkele kilo’s koelmiddel CO₂.

CO₂ = kooldioxide = R744

Veel warmtepompen draaien op zeer krachtige broeikasgassen die als ze vrijkomen medeverantwoordelijk zijn voor de opwarming van de aarde. Gelukkig zijn lekken in het koelmiddelcircuit klein, maar toch mag je ze niet verwaarlozen. Daarom zoekt men naar koudemiddelen die geen negatieve invloed hebben op het milieu, en dan kom je al snel uit bij niet-synthetische vloeistoffen zoals ammoniak, koolwaterstoffen en kooldioxide.

Kooldioxide (CO₂, ook bekend onder de technische naam R744) is een van de weinige niet-giftige, niet-ontvlambare vloeistoffen. CO₂ tast de ozonlaag niet aan en als koudemiddel heeft het vrijwel geen invloed op het broeikaseffect. Omwille van de uitstekende thermofysische eigenschappen beschouwt men R744 als een interessant alternatief voor synthetische koudemiddelen. Je kunt namelijk met CO₂ met een lage brontemperatuur erg hoge uitvoertemperaturen behalen.

CO₂ is een energieneutraal koudemiddel

In elke warmtepomp zit een gesloten circuit dat de energie door het apparaat transporteert. Door dat circuit – zeg maar de bloedsomloop van de warmtepomp – stroomt koudemiddel. Normaal gesproken gebruikten fabrikanten van warmtepompen daar synthetische koudemiddelen voor die ontzettend schadelijk zijn voor het milieu, mochten ze in de atmosfeer vrijkomen.

Die schadelijkheid voor het milieu wordt uitgedrukt in GWP (Global Warming Potential). Als een koudemiddel GWP 1 heeft, is het klimaatneutraal. De GWP-waarden van courante synthetische koudemiddelen variëren van GWP 4 tot GWP 3985. Er zijn ondertussen zelfs koudemiddelen verboden die piekten tot GWP 14.000. Daarom wil Europa de synthetische koudemiddelen vanaf 2035 zelfs helemaal verbieden.

In plaats van synthetische koudemiddelen schakelt men nu over op natuurlijke koudemiddelen. Zo’n natuurlijk koudemiddel is bijvoorbeeld propaan met een GWP van 3. CO₂ scoort als koudemiddel zelfs driemaal beter met een GWP van 1. Hierdoor gelden er geen restricties meer op het gebied van milieuvoorschriften. CO₂ als natuurlijk koudemiddel is immers niet schadelijk voor het milieu.

Hoge uitvoertemperatuur

Het grootste voordeel van de nieuwe warmtepompen met CO₂ als koudemiddel is dat zij hoge temperaturen tot 85°C kunnen leveren zonder elektrische bijverwarming. Zelfs het koudemiddel propaan haalt dergelijke hoge temperaturen niet. De warmtepomp op CO₂ heeft vergelijkbare aanvoer- en retourtemperaturen als een cv-ketel. Dat betekent dat deze warmtepomp de cv-ketel één op één kan vervangen en dat hij dus kan worden aangesloten op een gewoon afgiftesysteem, zoals radiatoren, convectoren en vloerverwarming.

Woningen met radiatoren en zonder goede isolatie kunnen dus worden verwarmd met een warmtepomp op CO₂. Van CO₂-warmtepompen weten we bovendien dat ze heel snel leidingwater kunnen verwarmen. Mitsubishi Electric / Alklima levert bijvoorbeeld al enkele jaren CO₂-warmtepompen aan bedrijven die dagelijks grote hoeveelheden warm water nodig hebben, zoals sportaccommodaties en hotels.

Buffer en warmtebatterij

Een ander belangrijk voordeel is het samenspel met de buffer. Het vermogen van de warmtepomp wordt hierin opgeslagen. Het gaat om een zogeheten stratificatiebuffer, een groot, perfect geïsoleerd vat met cv-water waarin het water op verschillende temperaturen wordt opgeslagen. Heet water bovenin, koud water onderin. Deze buffer levert via een warmtewisselaar energie voor de radiatoren en voor warm water.

Er is nog een groot voordeel van het buffersysteem: het werkt tevens als een grote warmtebatterij. Matig geïsoleerde woningen koelen ’s avonds snel af, en dat kost dan weer vermogen. De buffer kan als warmwaterbatterij samen met de warmtepomp de woning op temperatuur brengen. Als de woning eenmaal op temperatuur is, kan de buffer opnieuw worden opgeladen.

Nadelen van CO₂ als koudemiddel

CO₂ als koudemiddel heeft enkele interessante voordelen, maar er zijn ook een paar nadelen aan verbonden. Bij hoge buitentemperaturen kan de werkdruk oplopen tot 110 of zelfs 160 bar. Daar moeten fabrikanten rekening mee houden bij het ontwerp van de warmtepomp. Het interne systeem moet steviger zijn dan van een conventionele warmtepomp, en hierdoor kan het apparaat wel iets duurder uitvallen.

Vattenfall en Feenstra

Bij warmtepomp van Vattenfall en Feenstra is het buitendeel van de CO₂-warmtepomp geproduceerd in Japan. Het binnendeel is een gelaagd buffervat dat in Duitsland is samengesteld, samen met alle pompen en regelelektronica. Deze warmtepomp wordt geleverd voor een prijs die vergelijkbaar is met die van een traditionele warmtepomp van een goed merk.

Opmerkelijk is dat de buitenunit kleiner is dan de meeste buitenunits: 69 cm hoog x 37 cm diep x 90 cm breed. Bovendien weegt hij slechts 40 kg. De buffer bevat 230 liter en vraagt een vloeroppervlak van 1,5 meter x 1 meter en is ongeveer 1,4 m hoog met een gewicht van ruim 300 kg. Het systeem kan niet worden gekoppeld aan luchtverwarming, maar wel aan een watergedragen afgiftesysteem, zoals radiatoren, convectoren of vloerverwarming. Zonder elektrische bijverwarming kan deze opstelling temperaturen bereiken tot 80°C en hoger.

Durocan

Durocan komt met een 4,5kW-warmtepomp op CO₂. Directeur Rik van Bavel beklemtoont dat de CO₂-uitvoering vooral energiezuinig werkt als delta T (ΔT) hoog ligt. ΔT is het verschil tussen aan- en afvoer na het afgeven van de warmte. Elke andere warmtepomp is het meest efficiënt als ΔT niet hoger ligt dan slechts 5°C. Andere warmtepompen kunnen wel hogere temperaturen halen, maar dan trapsgewijs.

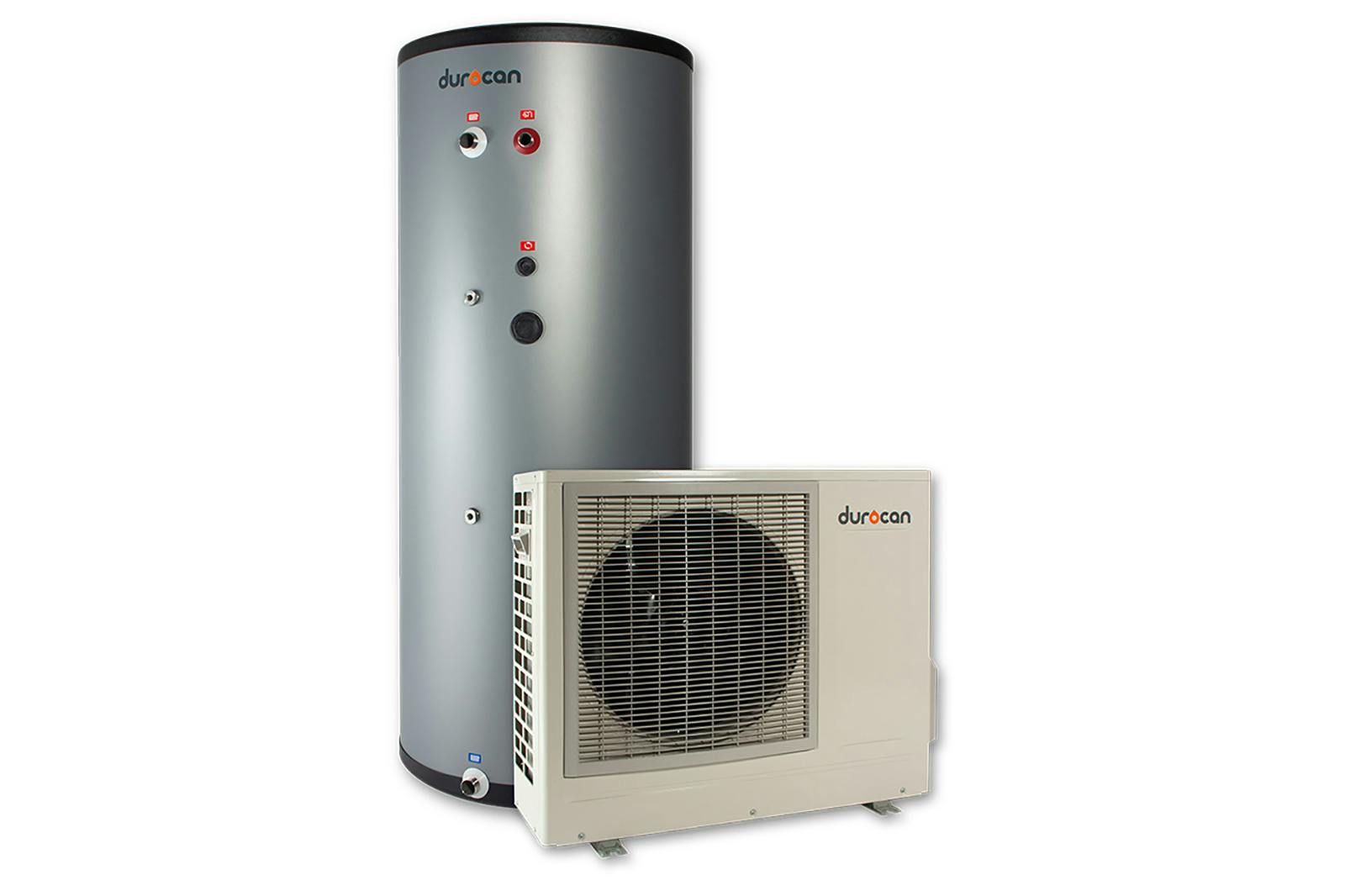

Een CO₂-warmtepomp werkt het best als de temperatuur van het retourwater onder de 30°C ligt. Dat betekent dat er slim moet worden omgegaan met het hydraulisch systeem. Durocan werkt daarom met een gelaagde buffer in roestvrij staal van 400 liter. De druk in het gesloten circuit waarin het koudemiddel circuleert, is 8 keer hoger dan bij een warmtepomp met een ander koudemiddel.

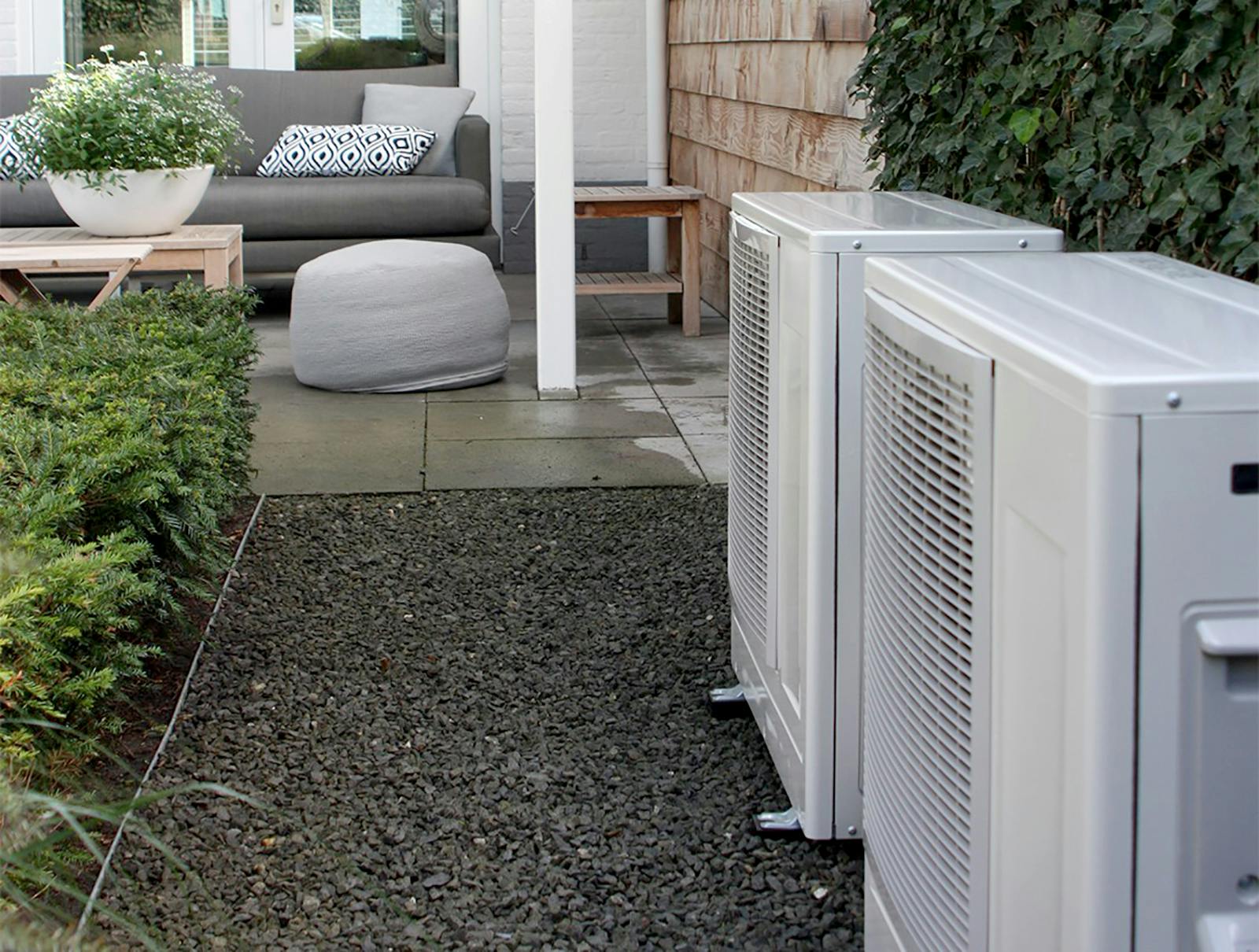

De buitenunit met een thermisch vermogen van 4,5 kW is zowel geschikt voor standalone all-electric oplossingen als voor hybride opstellingen. De prijs van een 4,5kW-unit zit op 4299 euro inclusief btw. Is er meer vermogen nodig, dan kan een tweede monoblock buitenunit in cascade worden opgesteld. Realistisch zijn een aanvoertemperatuur van 60°C of 65°C en een retourtemperatuur van 40° of 45°C. Wat dus voor de meeste radiatoropstellingen geldt.
