Van buiten oogt hij misschien smetteloos, maar vanbinnen kan je wasdroger behoorlijk smerig zijn. Warmte, vocht en pluis vormen namelijk de perfecte broedplek voor bacteriën en schimmels. En dat ruik je. Bovendien werkt een vervuilde droger minder goed én verbruikt hij meer energie. Tijd om in actie te komen: met dit 8-stappenplan houd je jouw wasdroger schoon, fris en in topconditie!

Waarom is schoonmaken belangrijk?

Een wasdroger draait op hoge temperaturen en heeft continu te maken met vocht. Ideale omstandigheden voor ongewenste gasten zoals schimmels en bacteriën. Tel daar opgehoopte pluisjes en resten wasmiddel bij op, en je snapt waarom je wasdroger soms muf ruikt of er langer over doet dan normaal. Regelmatig schoonmaken voorkomt vieze luchtjes, verlengt de levensduur én maakt je droger zuiniger.

Een schone droger in 8 simpele stappen

1. Stekker eruit

Voordat je iets doet, trek je de stekker uit het stopcontact. Veiligheid voorop!

2. Pluizenfilters legen

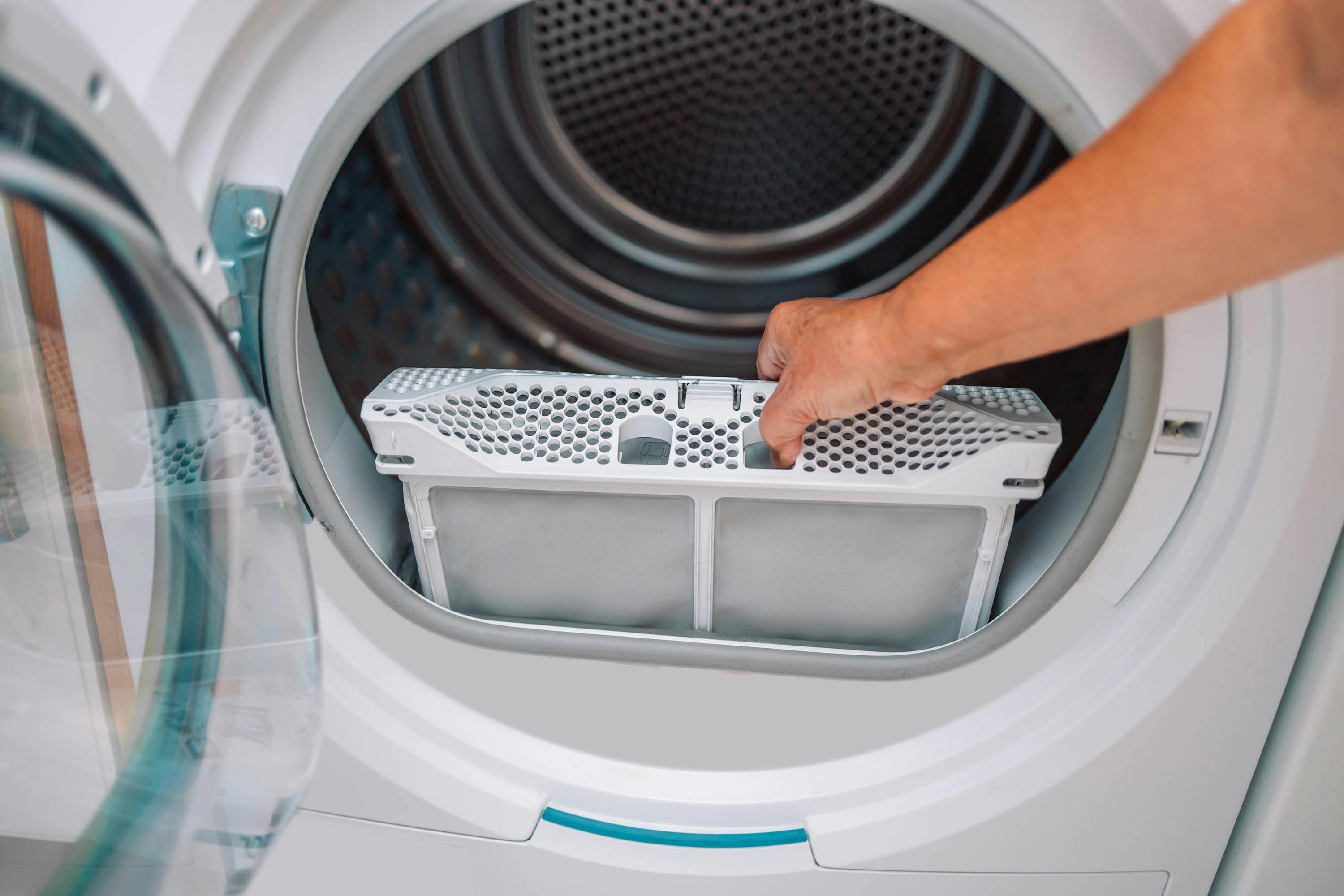

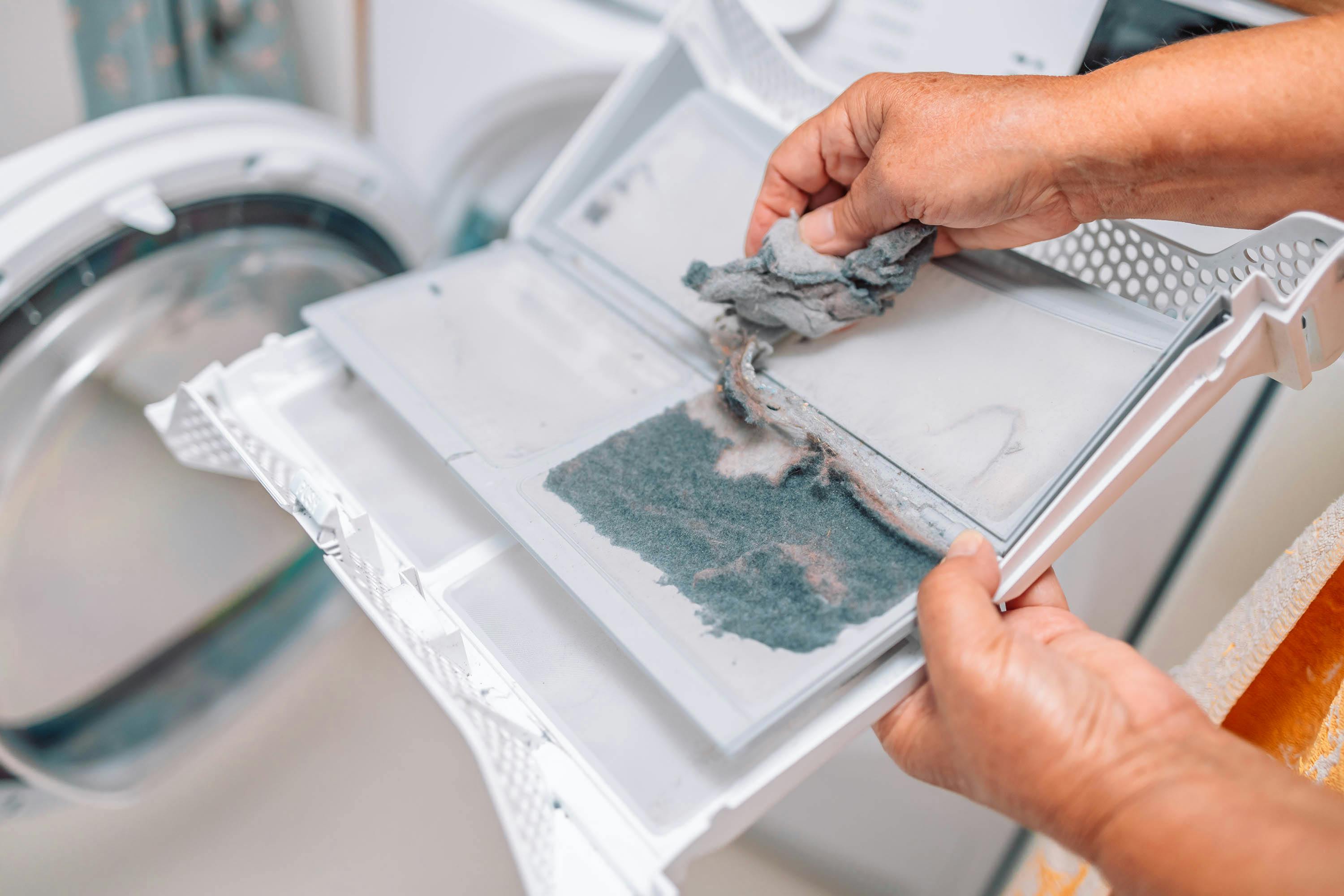

Open het klepje onderin en haal de filters eruit. Meestal zijn dat er twee: een pluizenfilter en een condensfilter. Spoel ze af onder de kraan en laat ze goed drogen voordat je ze terugplaatst.

3. Condensor schoonmaken

Achter een apart klepje aan de voor- of achterkant zit de condensor. Haal stof en pluis voorzichtig weg met een vochtige doek. Vergeet ook de randjes en het klepje zelf niet.

4. Afvoerslang controleren

Koppel de slang los (als jouw droger die heeft) en check of er geen verstopping in zit. Spoel hem goed door en maak de binnen- en buitenkant schoon. Zet hem daarna weer stevig terug.

5. Binnenkant afnemen

Gebruik een zachte, vochtige doek om de binnenzijde van de trommel schoon te maken. Voor hardnekkige vlekken kun je een beetje allesreiniger gebruiken. Vergeet ook de rubber rand niet.

6. Buiten schoon, net als binnen

Neem de buitenkant van de machine af met een vochtige doek. Gebruik wat allesreiniger voor de zijkanten en voorkant, maar houd het bedieningspaneel liever droog of gebruik een licht vochtige doek.

7. Deurtje open laten

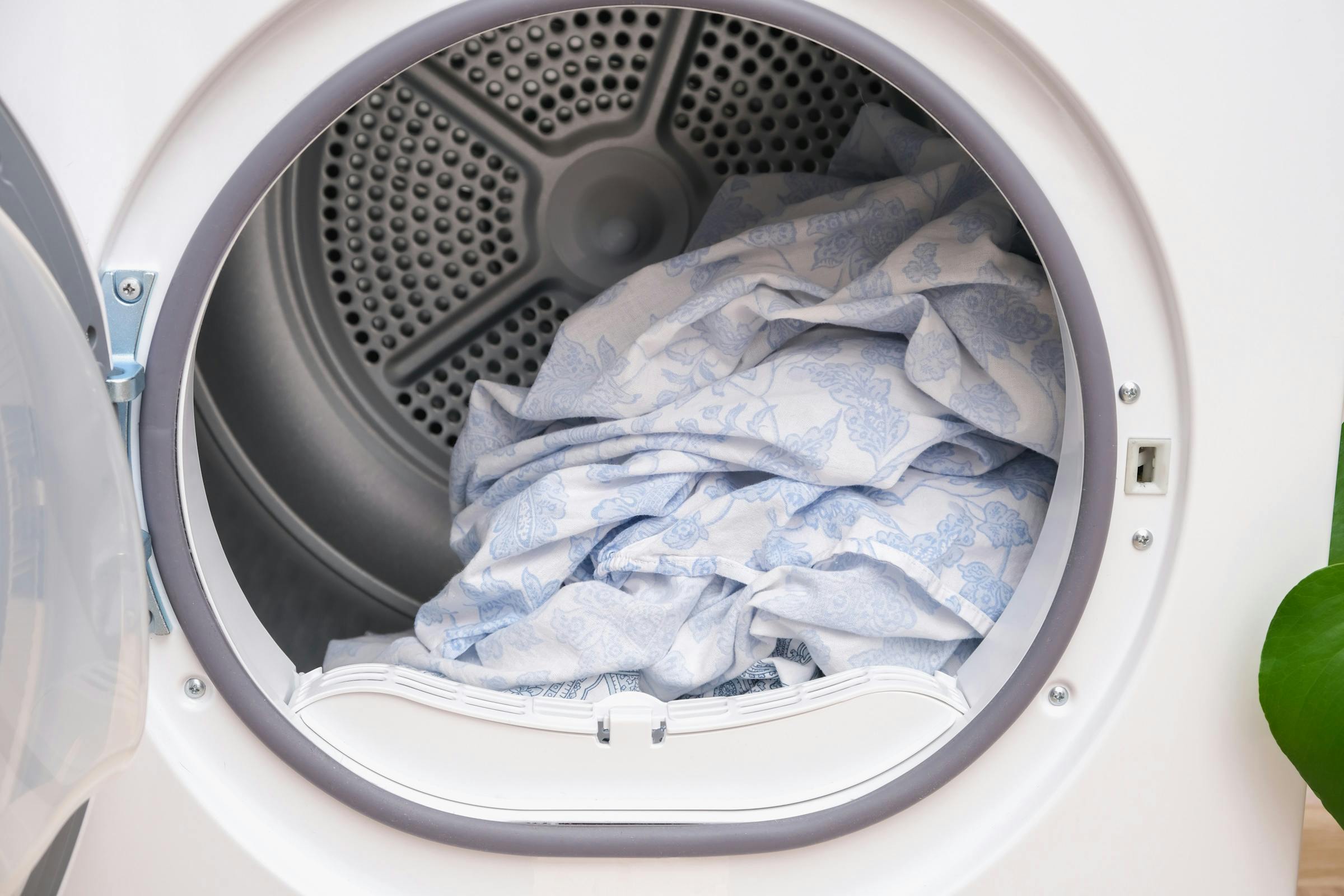

Laat na het schoonmaken de deur een tijdje openstaan. Zo kan de binnenkant goed drogen en voorkom je dat er schimmel ontstaat.

8. Lege droogbeurt draaien

Tot slot: draai een heet droogprogramma zonder was erin. Hiermee droog je de laatste vochtresten en geef je eventuele bacteriën geen kans.

©Shi

Hoe vaak moeten onderdelen worden gereinigd?

Niet alle onderdelen hoeven even vaak gereinigd te worden. Dit schema geeft een indicatie:

Merk je toch geurtjes op of neemt de droogprestatie van je wasdroger af? Voer dan een extra schoonmaakbeurt uit.

Schoonmaaktips voor specifieke onderdelen

Voor sommige onderdelen van je wasdroger zijn speciale schoonmaaktips. We zetten ze voor je op een rijtje.

©detry26

Schoonmaakmiddelen: wat gebruik je wel (en liever niet)?

Voor het grondig reinigen van je droger zijn er speciale producten op de markt. Denk aan schoonmaakmiddelen die vet, kalk en vuil aanpakken zonder onderdelen aan te tasten. Let altijd goed op of het middel geschikt is voor jouw type droger.

Ook populair zijn reinigingstabletten of -strips die je in de trommel legt voordat je een schoonmaakprogramma start. Die lossen nare geurtjes en aanslag op, maar gebruik ze niet te vaak. Overmatig gebruik kan het rubber en de binnenkant aantasten.

Liever een natuurlijk alternatief? Meng dan 5 eetlepels citroenzuur met een liter warm water en giet het in de wasmiddellade. Laat vervolgens een heet programma draaien. Goed voor je droger én het milieu.

Veelgestelde vragen over drogers schoonmaken

Kan ik een stoomreiniger gebruiken?

Nee. De hitte en vocht van een stoomreiniger kunnen onderdelen beschadigen. Gebruik altijd een microvezeldoekje met wat sop.

Wat te doen bij zwarte schimmel?

Reinig grondig de rubberen rand, filters en afvoerslang. Gebruik eventueel azijn als nabehandeling en draai daarna een heet programma. Herhaal dat regelmatig.

Waarom ruikt mijn schone was muf na het drogen?

Waarschijnlijk is je droger toe aan een schoonmaakbeurt. Begin bij het filter en de condensor en werk alles stap voor stap af. Vergeet ook de afvoerslang en het draaien van een heet leeg programma niet. Als dat allemaal niet helpt en de droger is al wat ouder, is het misschien tijd om uit te kijken naar een nieuw exemplaar.
