Van hot naar her: een gezinsagenda geeft inzicht in alle afspraken

Heb je een groot huishouden? En hebben jullie veel sportwedstrijden, etentjes, bezoekjes en vakanties? Hoe zorg je er dan voor dat al die afspraken goed worden bijgehouden en elkaar niet overlappen? Wij laten je zien hoe je een gezamenlijke agenda maakt en handig onderhoudt.

In dit artikel laten we zien hoe je in zowel Google als Outlook.com een gezinsagenda aan kunt maken.

  • In Google: gezinsgroep aanmaken, personen uitnodigen en agenda aanmaken
  • In Outlook.com: gezinsleden toevoegen, agenda vullen, verduidelijken met kleuren

Niet te missen: Met deze tips vergeet je geen enkele afspraak meer!

Gezinsgroepen

Je kunt slim gebruikmaken van Google om een kalender voor het gezin te maken. Google zelf ondersteunt zogeheten ‘gezinsgroepen’ van maximaal zes personen. Er zijn een paar belangrijke kenmerken. Allereerst kan iedereen in de familie items in de agenda maken, aanpassen en verwijderen. De minimale leeftijd is 13 jaar. Alleen familieleden hebben toegang tot de kalender: je kunt geen externe personen uitnodigen. Wel kun je anderen uitnodigen voor evenementen.

Je vindt de dienst via https://families.google.com. Klik op Aan de slag. Eerst creëer je een gezinsgroep: klik bovenin op Gezinsgroep maken. De persoon die de groep maakt, wordt automatisch de gezinsbeheerder. Klik op Bevestigen. Vervolgens kun je vijf anderen uitnodigen om lid te worden. Google geeft een aantal suggesties in het vak, maar je kunt ook zelf de e-mailadressen van anderen opgeven. Overigens kun je op elk later moment nieuwe personen uitnodigen. Zo kun je ervoor kiezen om eerst de gezinsfuncties in orde te maken en daarna pas uitnodigingen te versturen.

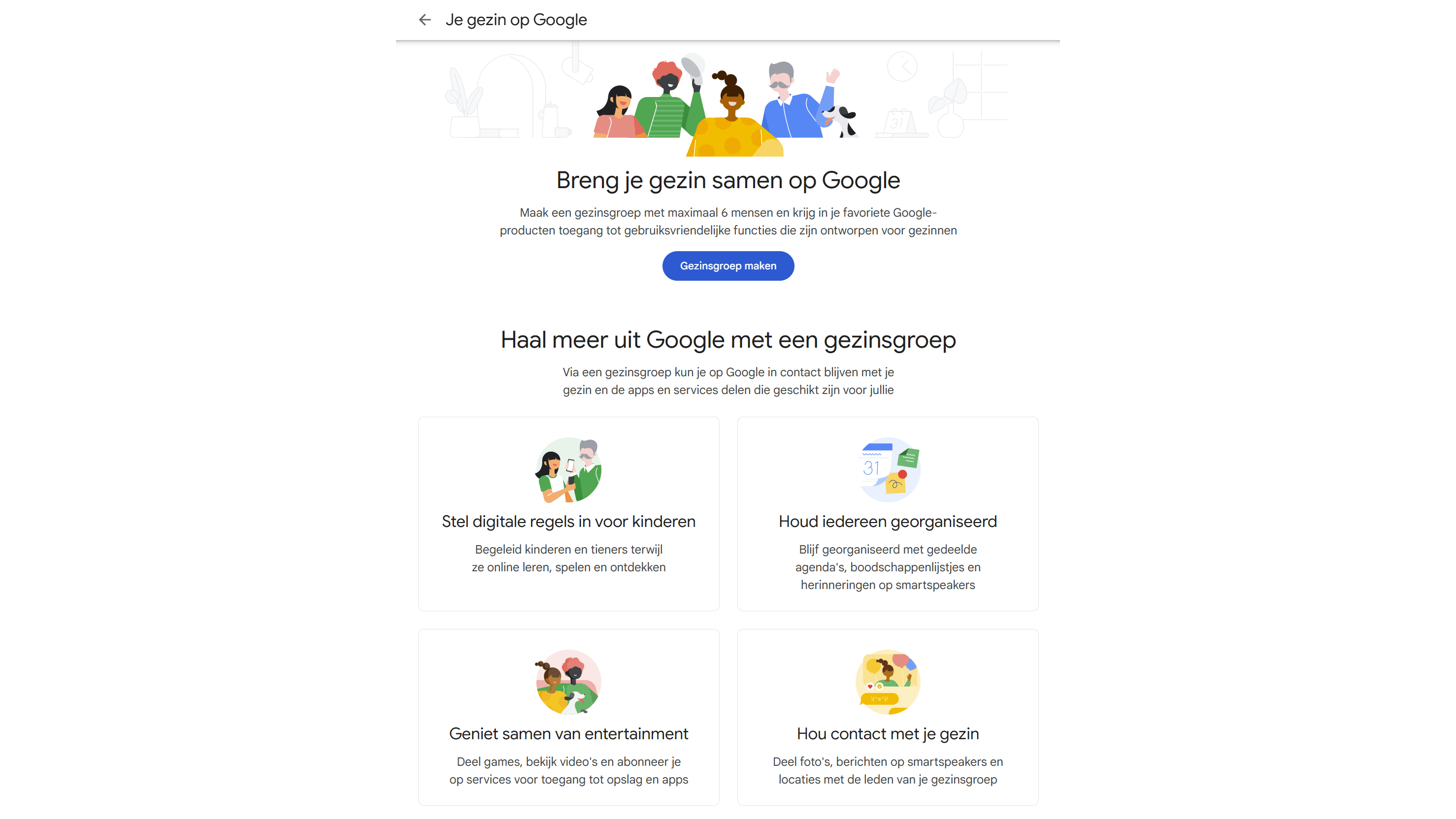

Google ondersteunt het maken van familieagenda’s.

Moeite alle afspraken te onthouden?

Deze familieplanner maakt het inzichtelijk!

Dashboard

Het merendeel van de functies komt samen in het dashboard. Bovenin zie je de actuele leden van het gezin en heb je de mogelijkheid om nieuwe personen toe te voegen (via de knop Uitnodigingen sturen). Tussen haakjes lees je hoeveel personen je nog kunt uitnodigen.

In het dashboard komt alles samen.

In het vak eronder zie je welke onderdelen je met de familie kunt delen. Dat gaat verder dan alleen een gedeelde agenda. Zo kun je ook takenlijstjes en opslagruimte delen. Klik op Delen met gezin bekijken voor een compleet overzicht van de gedeelde items.

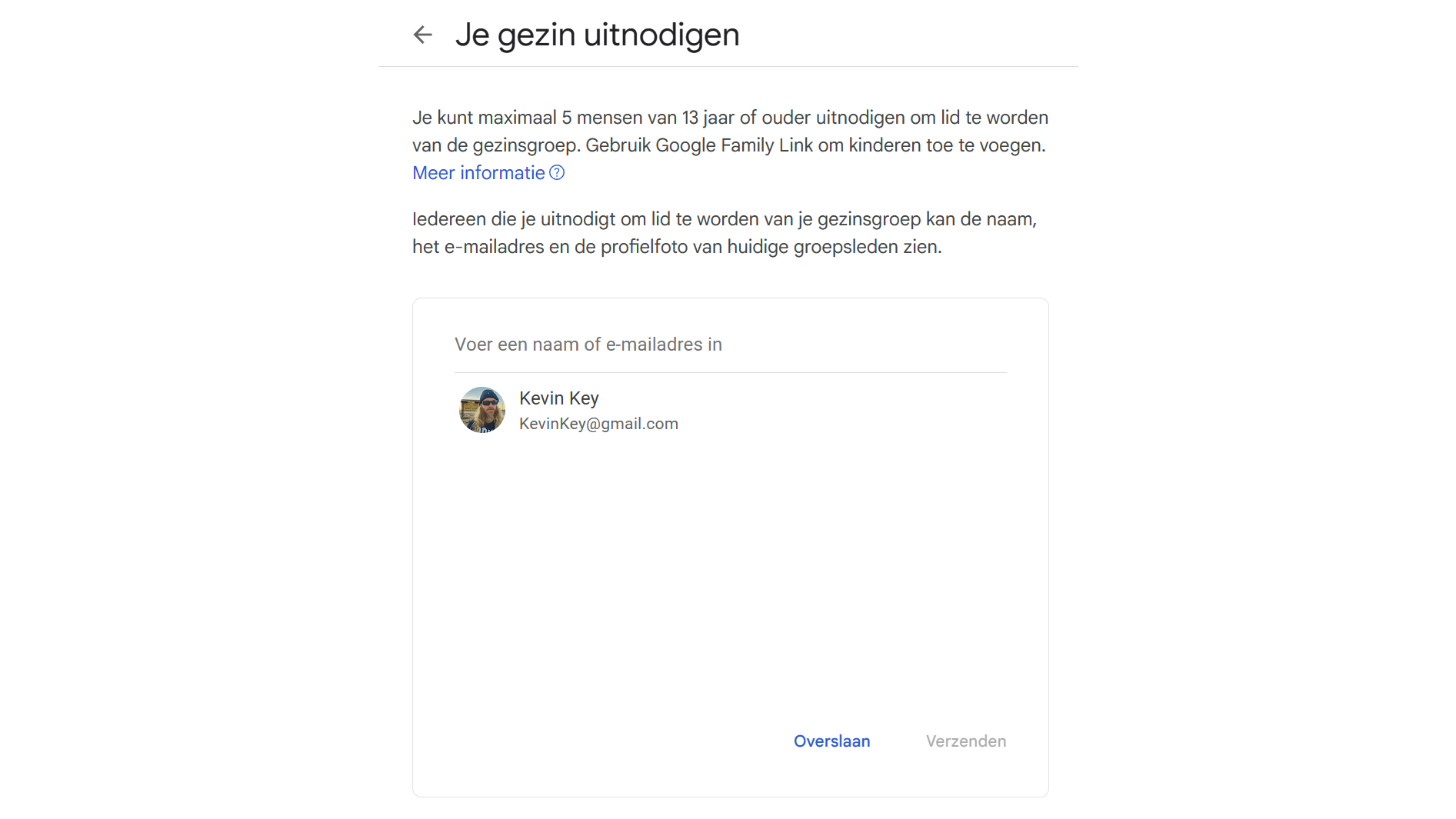

Nodig familieleden uit voor de agenda.

Agenda maken

Een belangrijk onderdeel van de gezinsgroep vormt uiteraard de gezinsagenda. Klik in het dashboard op Google-gezinsagenda. Een nieuw venster met de agenda opent. Voor wie al werkt met een eigen Google-agenda, komt de omgeving uiteraard bekend voor. We zorgen er eerst voor dat de agenda naar onze smaak is. Klap de sectie Mijn agenda’s uit. Klik op de drie puntjes bij Gezin (de optie Meer opties voor gezin) en kies Instellingen. Hier geven we de agenda een naam en bepalen we in welke tijdzone de agenda moet werken.

Standaard worden alle afspraken in de agenda gedeeld met de rest van het gezin. Je bepaalt zelf of je hiervan een melding ontvangt. Klik op Melding toevoegen in het vak Meldingen voor afspraken. Bepaal hoe je de melding ontvangt: E-mail of Melding. Geef vervolgens aan hoelang van tevoren de melding moet verschijnen, bijvoorbeeld 1 uur. Je kunt meerdere meldingen bepalen: klik daarvoor op Melding toevoegen en configureer de nieuwe melding.

Dezelfde stap kun je nemen voor afspraken van een hele dag, maar daarvoor gebruik je een andere sectie. Klik op Melding toevoegen bij Meldingen voor afspraken die de hele dag duren. In de sectie Overige meldingen kun je aangeven of je e-mail wilt ontvangen bij andere aanpassingen, zoals gewijzigde afspraken, reacties op een afspraak of dagelijks terugkerende afspraken.

Aanvullende instellingen voor je Google-gezinsagenda.

Extra opties

Google heeft verschillende opties om de gezinsagenda te gebruiken op verschillende andere plekken, bijvoorbeeld als je een website voor het gezin onderhoudt of een slim huis hebt waarvan je de agenda deel laat uitmaken. In het eerdergenoemde instellingenvenster vind je de sectie Agenda integreren. Hier vind je onder meer de mogelijkheid om de agenda op te nemen op een website. Kopieer de code van de agenda en verwerk deze op je eigen pagina. Klik op Aanpassen voor meer opties bij het insluiten van de agenda.

Je kunt de gedeelde agenda later altijd verbergen. Open Google Agenda. Links vind je de sectie Mijn agenda’s. Verwijder het vinkje bij Gezin. De agenda wordt verborgen. Wil je de agenda helemaal niet meer gebruiken? Open dan het instellingenvenster van de agenda en zoek naar de sectie Agenda verwijderen. Klik op Afmelden.

Gezamenlijke taken

Grote kans dat je ook gezamenlijke lijstjes wilt bijhouden, zoals takenlijsten of ideeën voor een weekendje weg. Daarvoor maak je in Google gebruik van Keep. Je kunt de lijsten met anderen samenstellen en deze ook delen met de rest in de groep. In het dashboard klik je op Keep voor gezinnen. Links vind je de verschillende secties, waarvan Notities eerst het belangrijkst is.

In het vak bovenin maak je de notitie. Klik erop en geef de notitie een naam. In het vak eronder kun je de eigenlijke aantekening maken. De rij met pictogrammen onderin geeft je toegang tot de aanvullende functies. Om de rest van het gezin te betrekken, klik je op het pictogram met de persoon (Bijdrager). Kies voor Gezinsgroep en klik op Opslaan. Een pictogram met huisje geeft aan dat de betreffende notitie wordt gedeeld. Gaat het om een belangrijke notitie, dan kun je deze vastpinnen door te klikken op de punaise (rechtsboven).

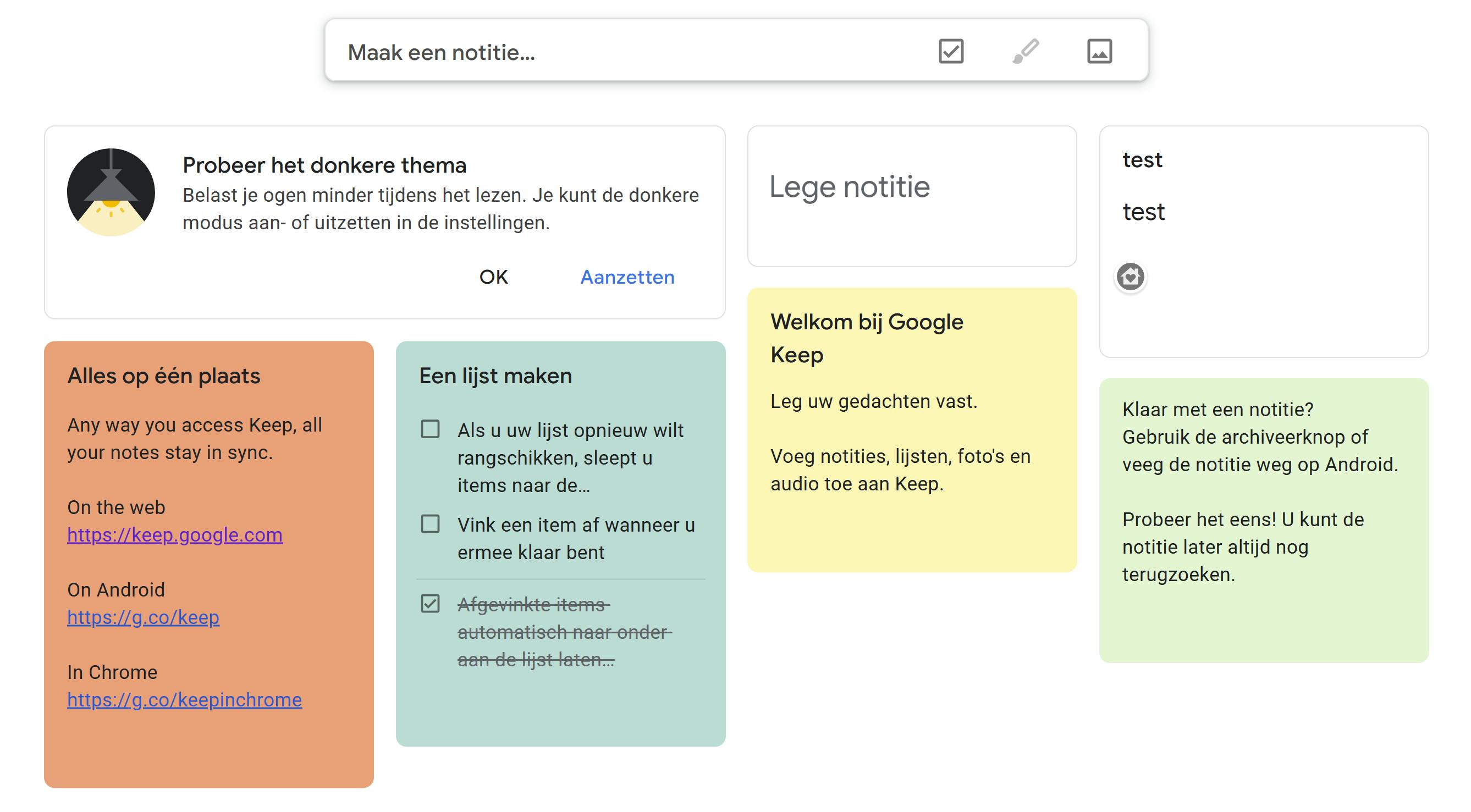

Niet alleen afspraken, maar ook taken bijhouden voor je gezin.

Opheffen Maak je geen gebruik meer van de familiefuncties van Google, dan kun je de gezinsgroep opheffen. In het algemene dashboard zoek je naar de sectie Je gezinsgroep verwijderen. Klik op de knop Gezinsgroep verwijderen. Je hebt hiervoor geen toestemming nodig van de andere gezinsleden.

Gezinsdashboard

Ook met Outlook.com kun je agenda’s voor het gezin maken. De gedeelde agenda wordt getoond bij de rest van je agenda’s, aan de linkerzijde van het venster onder Uw gezin. Ook op in de mobiele app van Outlook wordt de agenda getoond. Tijd om aan de slag te gaan.

Ga naar https://family.microsoft.com. Het dashboard van je gezin wordt geopend. Het bestaat uit meerdere secties. Uiterst bovenin vind je de huidige leden. De persoon die de gezinsagenda het eerste aanmaakt, wordt aangemerkt als de gezinsorganisator. Klik op het vak Een gezinslid toevoegen. Geef het e-mailadres op van het gezinslid. Als het gezinslid nog geen e-mailadres heeft, kies je voor Een account maken.

Hierna vraagt Outlook welke rol je aan het gezinslid wilt geven. Kies voor Lid als je de gebruiker geen administratorrechten wilt geven, bijvoorbeeld jonge kinderen. Wil je het gezinslid wel meer rechten geven, bijvoorbeeld om instellingen aan te passen, dan kies je voor Organisator. Klik op een rol om eronder de voorbeelden van de rechten te zien, zodat je een weloverwogen keuze maakt. Bevestig tot slot met een klik op Uitnodigen. De persoon wordt toegevoegd aan de lijst Openstaand lid, totdat zij de e-mailuitnodiging accepteren. Je kunt de uitnodiging ook ‘namens’ de andere gezinsleden accepteren, zodat je het proces versnelt. Klik in hetzelfde vak op Nu accepteren.

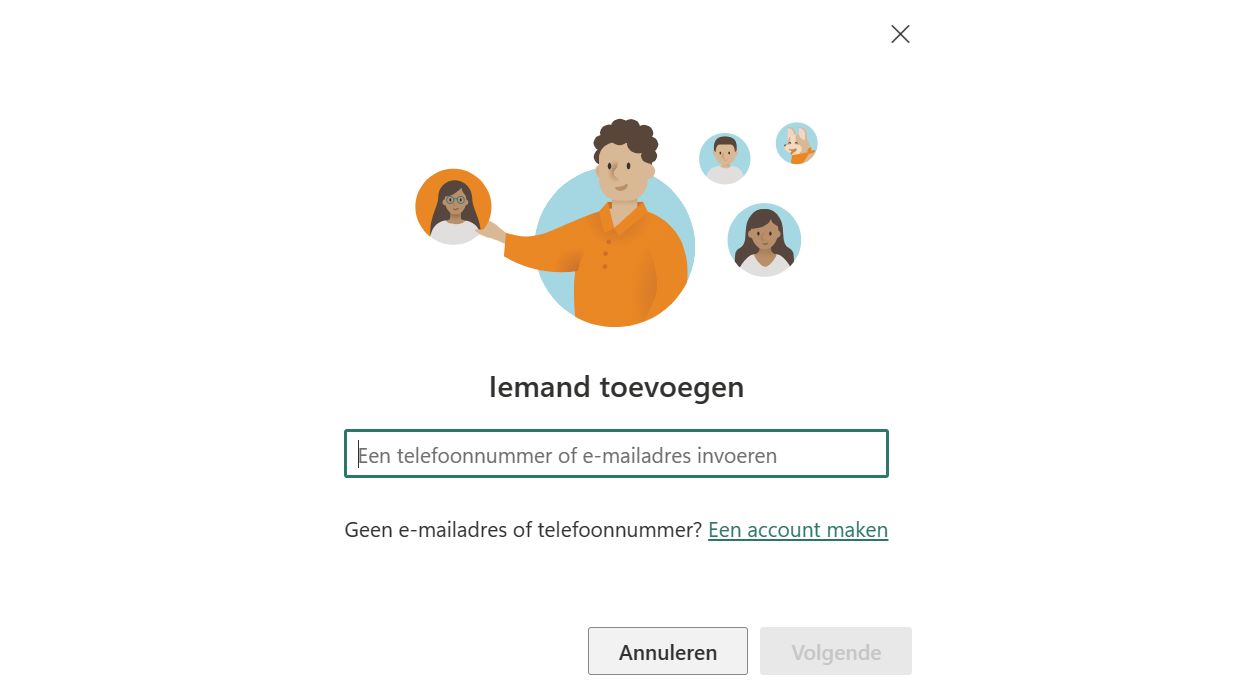

Gezinsleden toevoegen voor de Outlook-familieagenda.

Agenda vullen

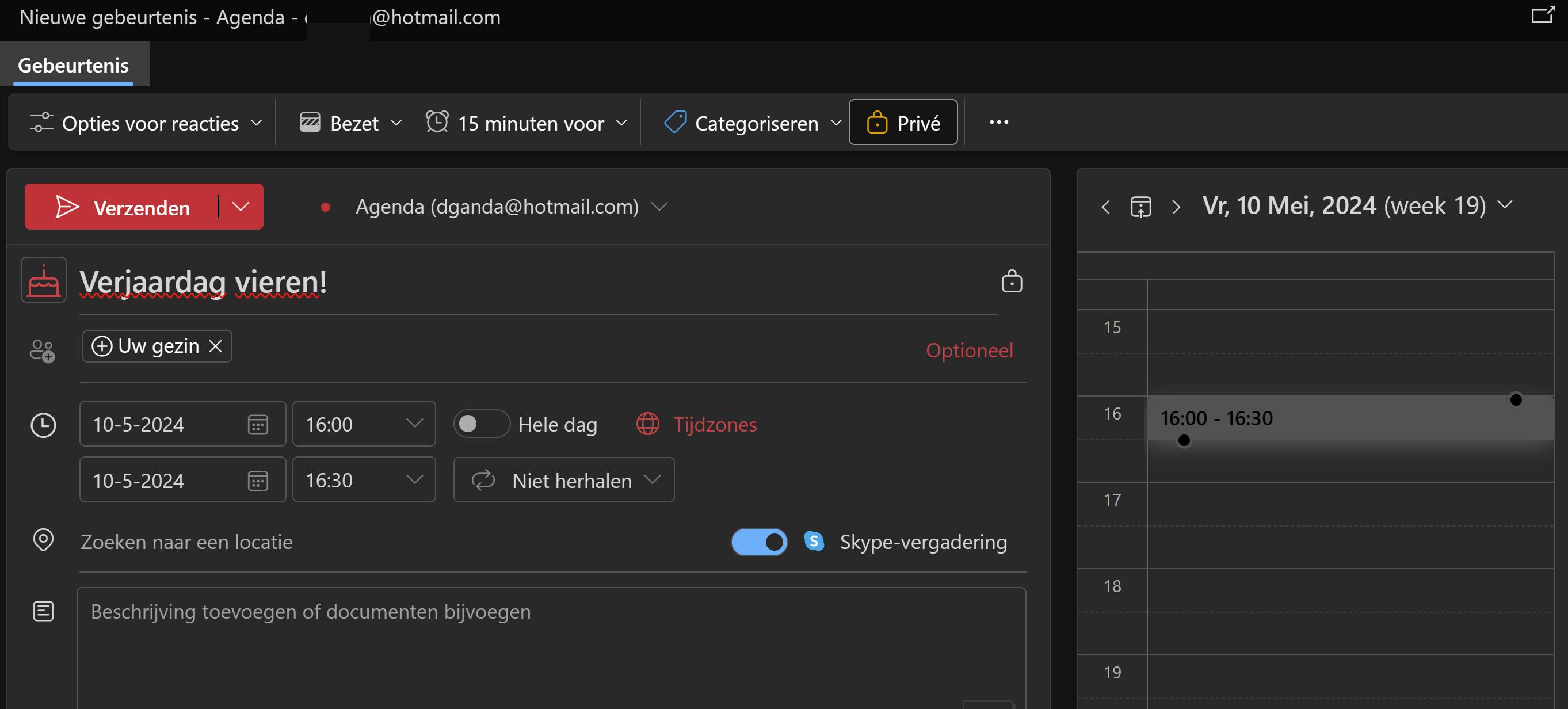

Via het dashboard heb je snel toegang tot de gezinsagenda. Klik in de sectie Je functies op Gezinsagenda. Hier kun je nieuwe afspraken inplannen, zoals je mogelijk al gewend bent van de agendafunctie van Outlook.com. Klik op Nieuwe gebeurtenis. Zorg dat de juiste agenda is geselecteerd: bovenin zie je de geselecteerde agenda, bijvoorbeeld Uw gezin. Geef nu de details van de gebeurtenis op.

Mogelijk wil je niet dat elke afspraak zichtbaar is voor iedereen. Markeer de afspraak dan als privé. Klik op de gelijknamige knop, die je rechtsboven in het afspraakvenster vindt. Eventueel kun je de afspraak nog voorzien van een eigen kleur (zie de paragraaf ‘Duidelijker met kleuren’). Tevreden? Bewaar de afspraak via Opslaan.

Je kunt ook afspraken aan de rest van het gezin voorstellen en om een reactie vragen. Bijvoorbeeld bij het plannen van een weekendje weg, waarbij je polst of de voorgestelde datum voor iedereen schikt. Kies voor Nieuwe gebeurtenis en maak de afspraak aan. Voordat je de afspraak bewaart, klik je op de knop Opties voor reacties. Je vindt deze linksboven in het venster. Hier kunt je vragen om een reactie (Reacties vragen).

Sommige afspraken kun je als privé markeren, zodat alleen jij de inhoud ziet.

Duidelijker met kleuren

Een agenda voor het hele gezin kan al gauw rommelig worden. Door bij elkaar horende afspraken of afspraken van hetzelfde type een kleur te geven, breng je structuur aan. Je geeft relatief eenvoudig een kleur aan een afspraak: klik met de rechtermuisknop op de afspraak en kies Categoriseren. Selecteer vervolgens de gewenste kleur. Interessant is de mogelijkheid om ook de categorienaam van die kleur aan te passen. Kies Alle categorieën en klik op Naam wijzigen. Je herkent de categorie later een stuk sneller.

Je kunt de agenda zelf ook duidelijker maken. Klik met de rechtermuisknop op Uw gezin (links in het venster). Klik op Kleur en pas de kleur van de agenda aan.

Iets belangrijks markeren?

Deze gekleurde post-its zijn superhandig

Eigen agenda delen Je kunt je bestaande agenda ook met familieleden delen. Het gaat hierbij dus niet om de gezamenlijke gezinsagenda, maar bijvoorbeeld om een eigen agenda die je al langer in gebruik hebt. Kies Agenda (links in het navigatiemenu) en klik op de knop Delen. Deze vind je rechtsboven in het venster. Geef vervolgens het e-mailadres op van de persoon met wie je de agenda wilt delen. Bevestig met een klik op Delen.

E-mailen

Behalve het inplannen van gezamenlijke afspraken, kun je de gezinsfuncties van Outlook.com ook goed gebruiken om met de andere gezinsleden te communiceren, bijvoorbeeld door uitnodigingen of interessante berichten aan elkaar door te sturen. In het dashboard van de gezinsfuncties ga je naar Je functies. Klik op Gezins-e-mail openen. De e-mailomgeving van Outlook.com wordt geopend. Links in het venster vind je de nieuwe sectie Uw gezin. Klik hierop om de gezinsgroep te openen. Om vervolgens in één keer een mail naar alle gezinsleden te sturen, klik je op de knop E-mail verzenden. Stel het bericht op. In de regel Aan zie je dat Uw gezin is geselecteerd.

Ook andere personen mogen berichten sturen aan je gezin, maar dit is pas mogelijk als je deze afzenders hiervoor hebt goedgekeurd. Open de groep Uw gezin. Klik nu op Uw gezin, zodat je de eigenschappen te zien krijgt. In het nieuw geopende venster klik je op de tab Vertrouwde afzenders. Klik op het invoervak en selecteer de persoon uit de lijst met veelgebruikte contacten. In plaats daarvan kun je ook een e-mailadres opgeven. Klik hierna op Afzender toevoegen. Herhaal deze stappen voor elke persoon die door de e-maillijst mag worden vertrouwd.

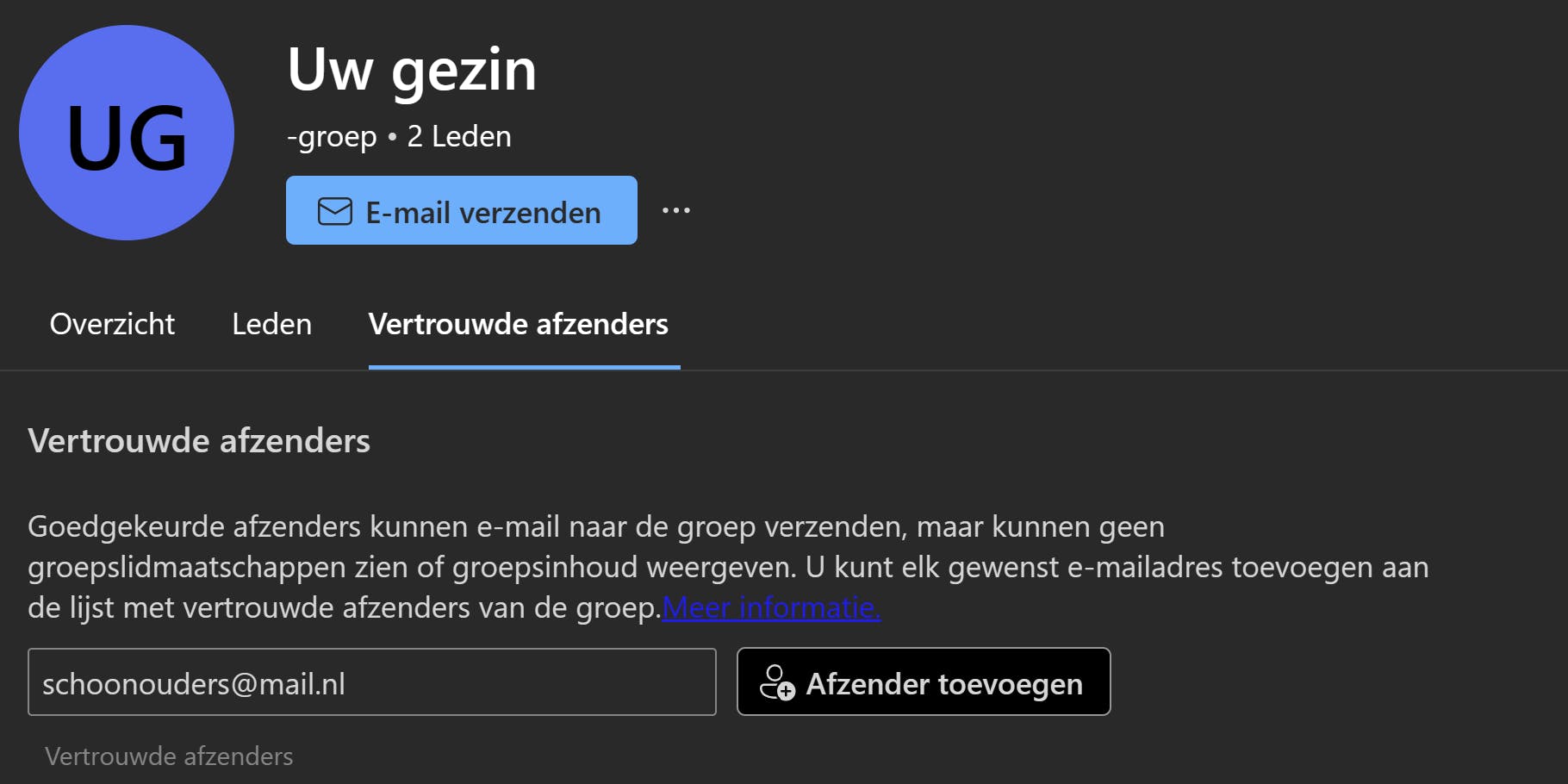

Vertrouwde afzenders toevoegen, zodat zij het gezin kunnen bereiken.

Snelle toegang Stuur je vaak berichten aan je gezin? Voeg de groep dan toe aan je favorieten, zodat je er snel toegang toe hebt. In het e-mailvenster van Outlook klik je met de rechtermuisknop op Uw gezin. Kies voor Toevoegen aan favorieten. Bovendien kun je het e-mailadres van het gezin (dat feitelijk een distributielijst is) toevoegen aan je persoonlijke adresboek en hiermee snel bereiken. Klik met de rechtermuisknop op Uw gezin en kies E-mailadres kopiëren. Voeg dit adres toe aan je adresboek.

Lijstjes bijhouden

Zoals Google de functie biedt om lijstjes bij te houden met Keep, kun je ook met Microsofts Outlook.com prima lijstjes bijhouden en delen in OneNote. In het eerdergenoemde dashboard klik je op de sectie OneNote Gezin. Het familienotitieblok wordt gemaakt. Links in het venster vind je de verschillende secties van het notitieblok. Zo kun je aparte secties maken voor hobby, sport en verjaardagen. Elke sectie krijgt een eigen kleur en kent meerdere subsecties. Heb je bijvoorbeeld de sectie Huishouden, dan kun je deze weer onderverdelen in secties met bijvoorbeeld de wachtwoorden voor het thuisnetwerk, eventuele bonnetjes en checklists voor het onderhouden van de tuin.

Lees ook: Gek op lijstjes? Dan is Microsoft Lists de app voor jou

Het bijhouden van gedeelde lijstjes gebeurt met OneNote.
