Siri-spraakopdrachten combineren doe je zo
© PXimport
Huis

Siri-spraakopdrachten combineren doe je zo

Je zegt tegen Siri simpelweg ‘Naar huis gaan’ en je Apple-apparaat toont de route, start je favoriete podcast en stuurt tegelijk je partner een bericht waarin staat hoe laat je zult thuiskomen. Of je kunt je iPad, iPhone of Apple Watch zodanig instellen zodat deze acties automatisch gebeuren iedere keer als je naar huis rijdt. Siri-spraakopdrachten combineren doe je zo.

De term snelkoppeling betekent in dit verhaal iets anders dan in Windows. Het gaat niet om een pictogram op het bureaublad waarmee je toegang krijgt tot een programma of een document. In de wereld van Apple is een snelkoppeling de snelle manier om één of meerdere taken uit te voeren met het besturingssysteem of met apps.

Apple gebruikt de termen snelkoppelingen en opdrachten allebei. Je kunt in Siri korte opdrachten inspreken of typen, zoals ‘Zet mijn wekker om halfacht’. Om het ons gemakkelijk te maken, zit er al een omvangrijke bibliotheek aan kant-en-klare snelkoppelingen in de app Opdrachten. Sommige routines bestaan uit één of twee opeenvolgende acties, bij andere gaat het om een domino-effect van elf of meer taken.

In de app Opdrachten kun je met een tikje de gewenste snelkoppeling activeren, maar de meeste luisteren naar Siri. Daarnaast zijn er ook snelkoppelingen die automatisch worden uitgevoerd op een bepaald tijdstip (zoals iedere ochtend om 8 uur), op een bepaalde locatie (bijvoorbeeld als je thuiskomt) of bij een bepaalde gebeurtenis (als je de koptelefoon inplugt).

©PXimport

Uitvoeren met Siri

Met Siri-snelkoppelingen kun je apps allerlei dingen laten doen door stembesturing. Zeg je bijvoorbeeld: Hé Siri, ik ga naar bed, dan zal de digitale assistent je telefoon automatisch op Niet storen instellen. Het centrum van de snelkoppelingen is de app Opdrachten, die gebaseerd is op de automatiseringstool Workflow die Apple in 2017 overnam.

Sinds iOS 13 is deze toepassing op iOS beschikbaar onder de naam Opdrachten. Je vindt deze app op de iPhone, de iPad, de Apple Watch en op de Mac als die draait op het laatste besturingssysteem Monterey.

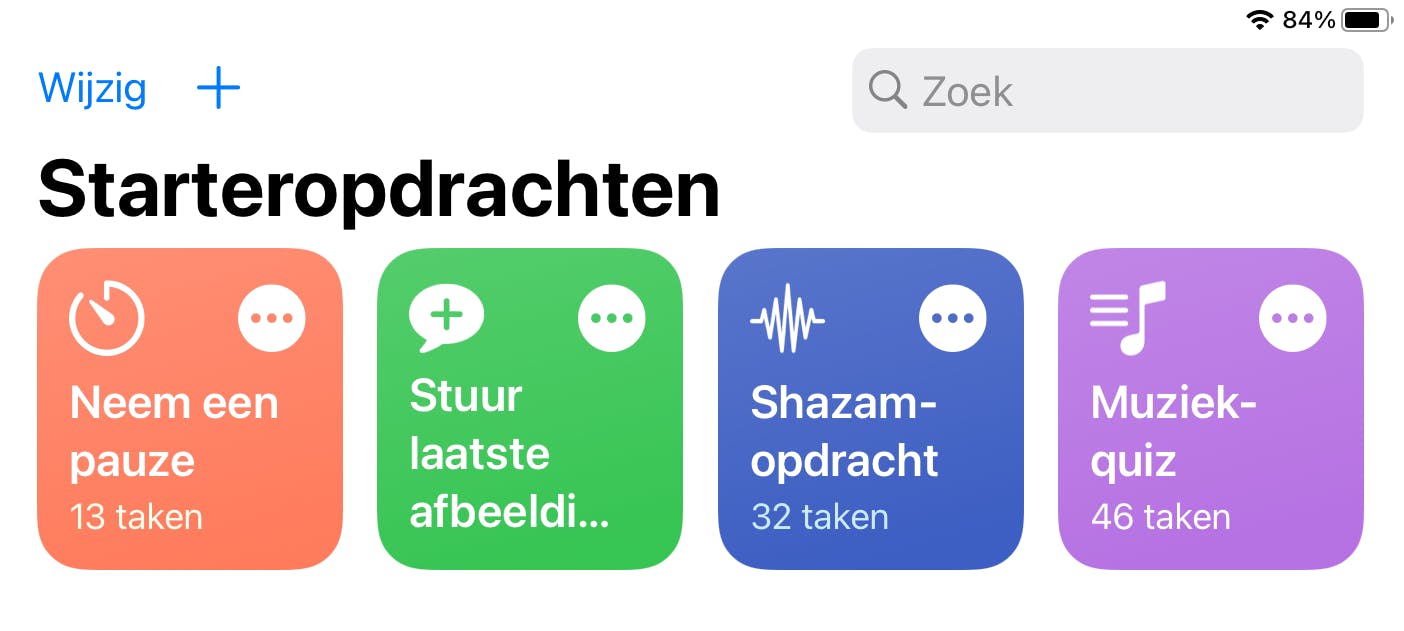

De app bevat al een selectie starteropdrachten voor nieuwkomers, zoals Neem een pauze, Stuur laatste afbeelding en Muziekquiz. Dat laatste is een spel waarbij je in vijf ronden titels moet herkennen uit je muziekbibliotheek. Om Siri een snelkoppeling te laten uitvoeren, moet je Siri eerst oproepen. Zeg dus ‘Hé Siri’ tegen je iPad, iPhone of Apple Watch en wanneer de animatie verschijnt die aangeeft dat Siri luistert, zeg je de naam van de snelkoppeling.

Belangrijk is het tabblad Galerie, daar kom je bij een brede collectie aan opdrachten die thematisch zijn gerangschikt. Wanneer een snelkoppeling je bevalt, kun je die toevoegen aan de groep Mijn opdrachten.

©PXimport

Slimme suggesties

Siri is meer dan een spraakassistent. De app werkt ook proactief en zal zelf suggesties aanreiken om bepaalde snelkoppelingen te maken. Die suggesties verschijnen op het scherm zonder dat je een woord hoeft te zeggen. Daarvoor analyseert Siri hoe je het toestel en de apps gebruikt.

Siri kijkt in de browsergeschiedenis van Safari, in e-mails, in berichten en gegevens in apps. Om deze suggesties te ontvangen, is het nodig dat je de optie Siri Suggesties hebt ingeschakeld. Dat doe je in de Instellingen bij Siri en zoeken

Je kunt daar vier soorten suggesties in- en uitschakelen: suggesties bij zoekopdrachten, suggesties op het toegangsscherm, suggesties op het beginscherm en suggesties wanneer je iets wilt delen met anderen. Een voorbeeld van zo’n suggestie is dat Siri voorstelt een familielid te bellen omdat diegene vandaag jarig is. De verjaardag en de telefoonnummer heeft de assistent gehaald uit de app Contacten.

Hoe zit het daarbij met privacy? Alle processen van de snelkoppeling gebeuren op je iPhone en er wordt dus niets met de cloud gedeeld of op de servers van Apple geplaatst. Siri leert van lokale data. Ten slotte koppelt Siri jouw gewoonten aan voorgestelde apps. Wat je daarna binnen die programma’s uitvoert, weet Siri niet.

 Taken combineren

Als je in de Galerie op een van de voorgestelde snelkoppelingen tikt, kom je meer te weten over wat hij doet. In de meeste gevallen gaat het om een combinatie van taken. Taken zijn de individuele bouwstenen waarbij je soms nog enkele parameters moet ingeven.

Laten we even de snelkoppeling Leesmodus bekijken. Het lijkt een simpele snelkoppeling die ervoor zorgt dat je een bepaalde tijd ongestoord een e-book op je iPad kunt lezen. Als je de opdracht opent, zie je dat hij uit zeven aaneengeschakelde taken bestaat. Als je ‘Hé Siri, leesmodus’ zegt, beslis je eerst hoelang de leessessie zal duren. Daarna schakelt het toestel over naar de modus Niet storen. Het wijzigt de weergave van de iPad of iPhone naar donker. De muziekspeler start en speelt nummers van een vooraf geselecteerde afspeellijst en daarna opent Siri de gewenste lees-app.

Iedere stap kun je aanpassen. Misschien wil je helemaal geen muziek horen tijdens het lezen? Of misschien bevalt de donkere weergavemodus je niet? Bij elke snelkoppeling kun je taken verwijderen of op een andere manier configureren. Een snelkoppeling die inmiddels in de groep Mijn opdrachten zit, kun je aanpassen door op de knop met de drie stippen te tikken. Hiermee open je de snelkoppelingseditor.

In apps van derden

Sommige ontwikkelaars zetten aangepaste Siri-snelkoppelingen klaar. Philips heeft bijvoorbeeld de Hue-lampen compatibel gemaakt met Siri-snelkoppelingen. Hiermee kun je in de Hue-app per kamer commando’s voor scènes instellen met stembediening.

Bovendien zal de Hue-app op basis van je gewoonte zelf suggesties geven om bepaalde scènes en lampen te activeren. Hierdoor hoef je dus niet meer naar de Hue-app te gaan om een instelling te starten, omdat Siri al weet wat je wilt.

Ook de NS-app ondersteunt Siri. Je kunt de vertrektijden van een bepaald station of je eigen traject opvragen. En met een snelkoppeling laat je in de app van de Nederlandse Spoorwegen opzoeken wanneer de eerstvolgende trein richting je bestemming vertrekt en tegelijk dim je de lampen in de woonkamer. De NS-app ondersteunt trouwens ook de Apple Watch om je stap voor stap door de reis te begeleiden. Hierdoor kun je vanaf je smartwatch aflezen hoe laat de trein vertrekt en wanneer je moet overstappen.

Als je met MyTuner Radio een zender kiest en je tikt op het Siri-icoontje in de app, dan kun je een voorbeeldzin inspreken om vanaf voortaan deze zender in de app te openen.

©PXimport

Zelf aan de slag

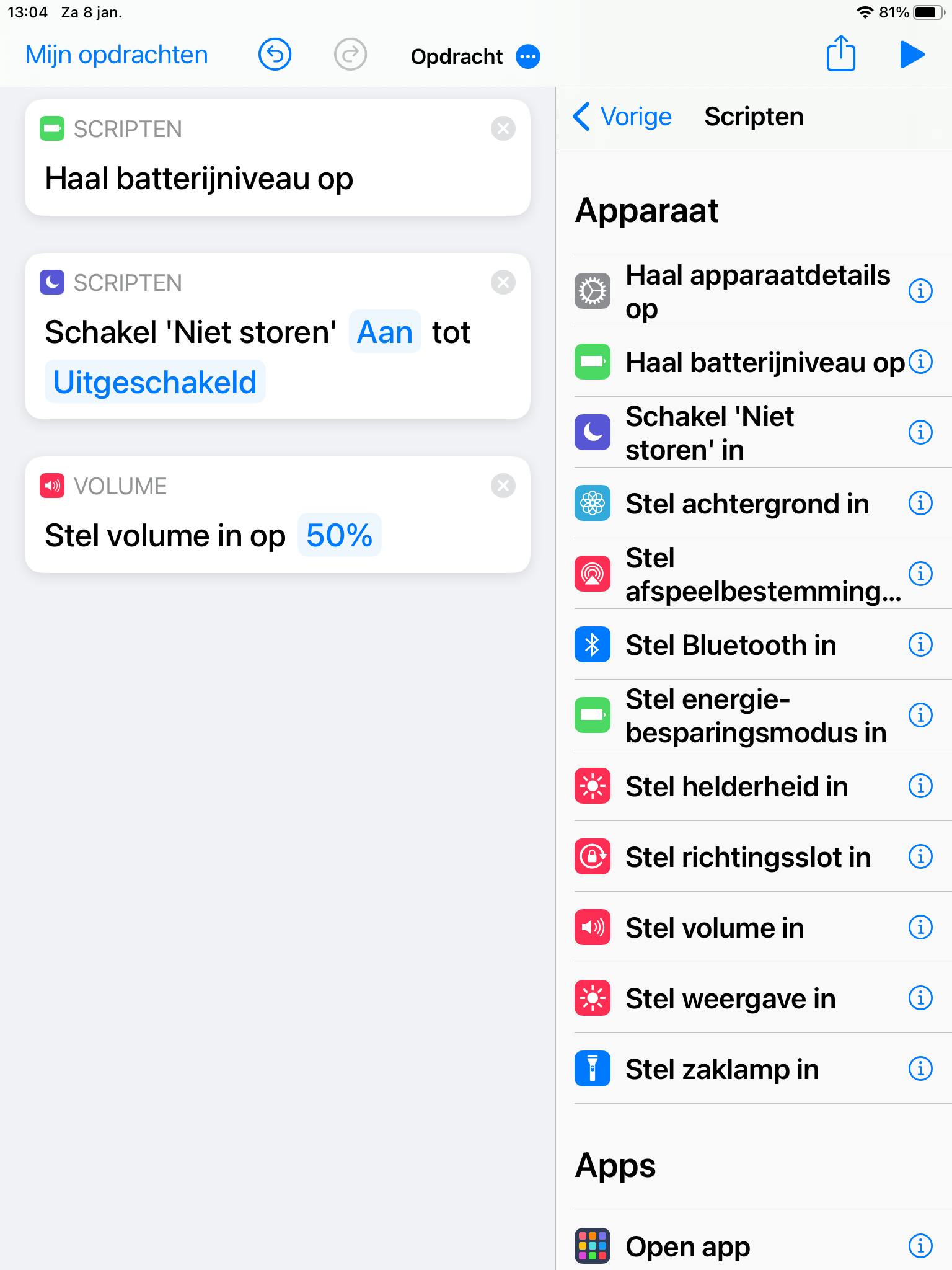

Het is uiteraard mogelijk om zelf vanaf nul eigen snelkoppelingen te maken. Daarvoor is de knop met het plusteken in de Galerie bedoeld. Hiermee stel je een routine samen, waarbij je de volgorde van scripts en apps aangeeft. De snelkoppeling wordt namelijk van boven naar onder uitgevoerd. Daarna sleep je de acties uit de rechterkolom naar de linkerkolom.

De lijst met beschikbare taken is lang, maar gelukkig is er een zoekfunctie. Het samenstellen van eigen acties is helaas niet zo gebruiksvriendelijk als de meeste iPad- en iPhone-functies. Het vergt toch enige ervaring, omdat je vaak allerlei parameters moet ingeven.

©PXimport

De vorm aanpassen

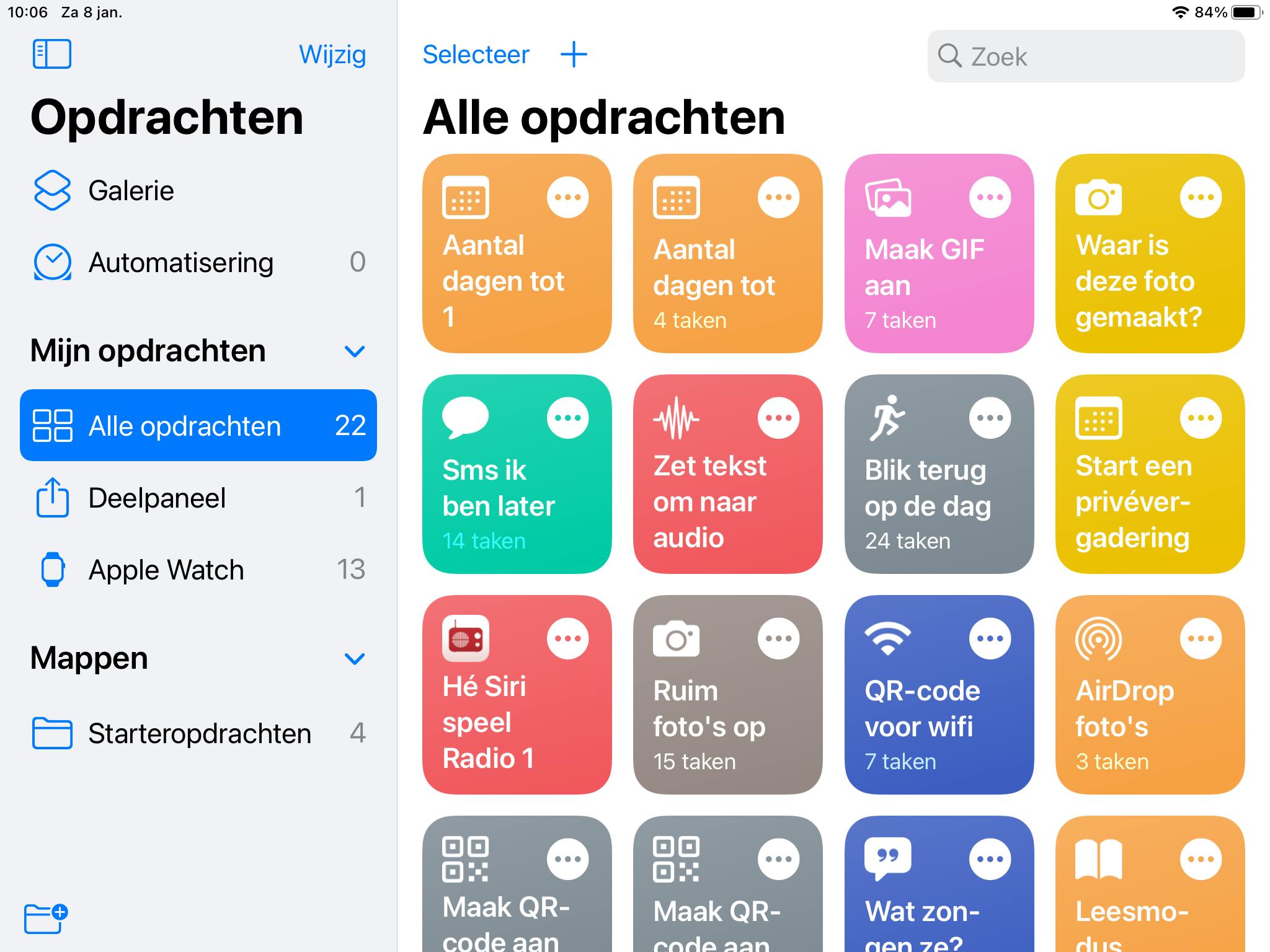

Als je de Opdrachten-app vaak gebruikt, kan de verzameling snelkoppelingen oplopen. Je kunt die collectie sinds iOS 14 en iPadOS 14 sorteren in zelfgemaakte mappen. Bovendien is het mogelijk om de naam, de kleur en het pictogram van de snelkoppeling te wijzigen.

Selecteer in Alle opdrachten de opdracht die je wilt aanpassen. Tik op het pictogram naast de opdrachtnaam. Nu kun je de kleur en het symbool wijzigen. Wanneer je een nieuwe opdracht maakt, dan krijgt die standaard het toverstafsymbool en een van de vijftien standaardkleuren.

Automatisering

In de app Opdrachten kun je in plaats van de Galerie ook de groep Automatisering openen. Hier komen automatiseringssnelkoppelingen. Deze groep koppelingen wordt niet geactiveerd door iets te zeggen of te typen voor Siri, maar door een gebeurtenis. Dit zijn dus prima oplossingen om huisautomatisering te regelen.

Je laat slimme huislampen iedere dag op een bepaald tijdsstip inschakelen. Of je zorgt ervoor dat de navigatie automatisch opstart wanneer je in de wagen stapt met of zonder CarPlay. Je kunt deze automatiseringen laten starten op specifieke tijdstippen of wanneer je een bepaalde locatie betreedt of verlaat.

Zo’n automatisering kan er bijvoorbeeld als volgt uitzien: wanneer je iPhone verbinding maakt met je koptelefoon, open Deezer (of een andere muziek-app).

©PXimport

 Of: wanneer ik een e-mail ontvang van (mailadres), stuur me een bericht. Of: wanneer mijn iPhone-verbinding maakt met mijn thuisnetwerk, speel muziek af van… We noemen hieronder enkele interessante snelkoppelingen.

Andere camera

Via snelkoppelingen kun je de normale werking van je mobiele toestel aanpassen. Al lang kun je vanaf het Vergrendelscherm snel de camera openen, maar dat is wel altijd de standaard Camera-app. Gebruik je liever een andere camera-app, zoals Camera+, dan kun je dit oplossen via een automatiseringssnelkoppeling.

Selecteer Persoonlijke automatisering en selecteer App. In het scherm Wanneer tik je bij App op de knop Kies en vervolgens selecteer je de app Camera en plaats je een vinkje bij Wordt geopend. Daarna tik je op Volgende en bij Open app selecteer je Camera +. In het volgende scherm zet je de optie Vraag voor uitvoeren uit en je tikt op Gereed. In mensentaal klinkt de opdracht dan ‘Als het systeem de app Camera vraagt, opent het automatisch Camera+’.

QR-code voor wifi

©PXimport

Een eenvoudige snelkoppeling die vaak van pas komt, is QR-code voor wifi. In deze opdracht noteer je eerst de naam en het wachtwoord van je wifi-netwerk. Als je daarna zegt ‘Hé Siri, QR-code voor wifi’ brengt de snelkoppeling een blokjescode op het scherm. Op die manier kun je deze gegevens eenvoudig delen met iemand anders die je toegang wilt geven tot je netwerk.

De andere moet op zijn beurt de QR-code scannen om toegang te krijgen. Dit heeft twee voordelen. Op deze manier krijgt de ander je wachtwoord niet te lezen. Bovendien is dit een handige manier als je een moeilijk te typen wachtwoord hebt ingesteld. Deze opdracht zit in de groep Opdrachten voor toegankelijkheid.

Foto’s en video’s

Zeg ‘Hé Siri, maak een selfie’ en Siri start meteen de app Camera en selecteert daarbij de lens die je nodig hebt om een selfie te maken. Dat is handig als je tijd wilt besparen of als je je handen vol hebt. Je moet nog wel op de sluiterknop tikken om de foto te maken of je kunt een van de volumeknoppen aan de zijkant van je telefoon gebruiken.

De naar achteren gerichte camera spreek je aan met de opdracht ‘Hé Siri, maak een foto’. De opdrachten Maak een panorama, Maak een video en Maak een slo-mo openden bij ons wel de camera-app, maar de specifieke keuze moesten we nog wel handmatig maken.

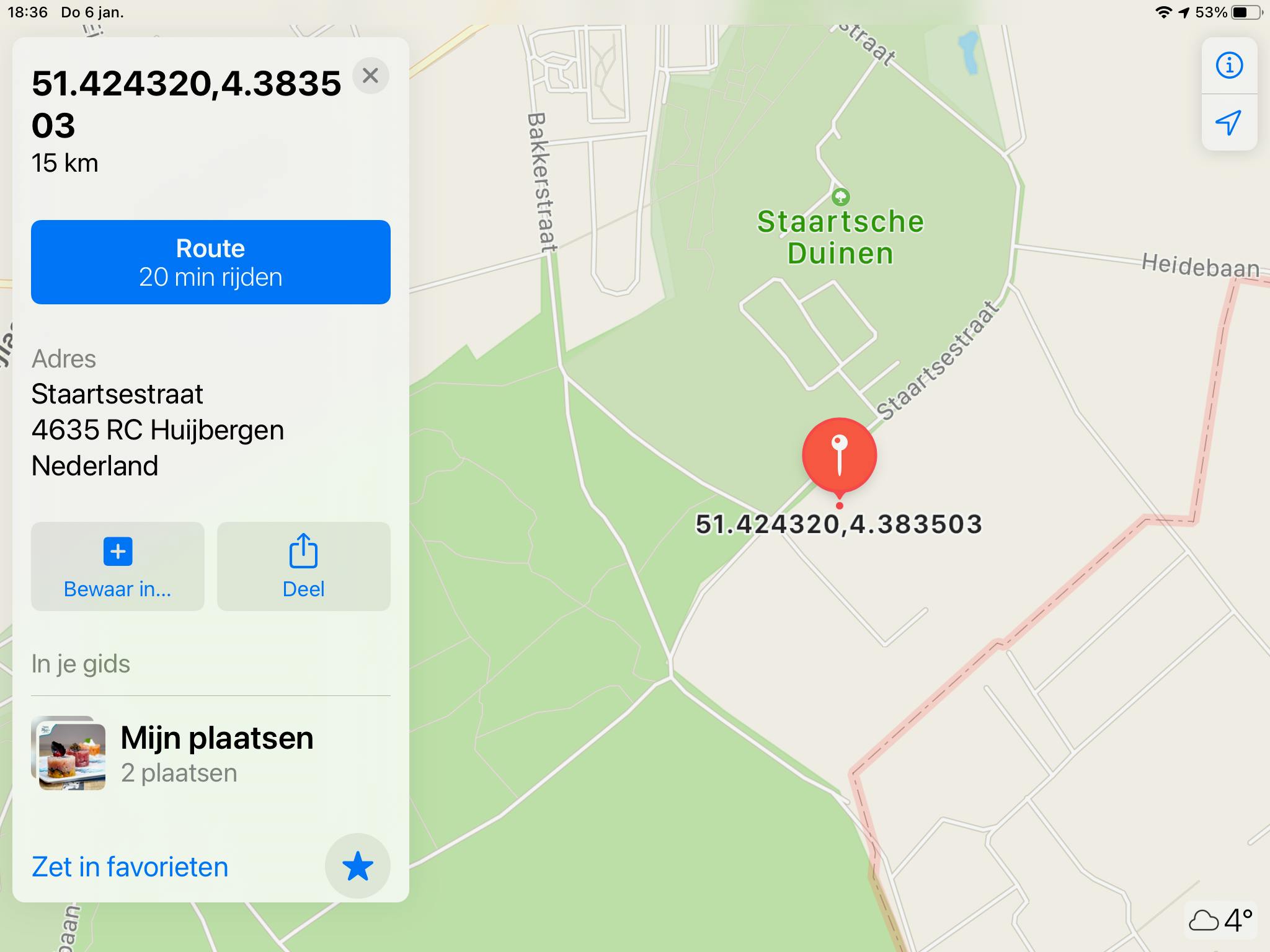

De opdracht Waar is deze foto gemaakt bestaat uit vijftien taken en toont de fotolocatie op een kaart. Wanneer de foto geen locatie-informatie bevat, ontvang je daar een melding van.

De snelkoppeling AirDrop foto’s opent de fotobibliotheek, waar je de bestanden selecteert die Siri via AirDrop naar je computer of naar een ander mobiel toestel zal overzetten. En met Maak GIF aan ga je eerst naar de fotobibliotheek waar je een filmpje selecteert om dit automatisch om te zetten naar een animated gif.

©CIDimport

Tekst dicteren

De snelkoppeling Dicteer en deel converteert in realtime wat je zegt. Daarna kun je de uitgeschreven tekst delen via e-mail, berichten, notities en herinneringen. Heb je geen zin om te typen, dan kun je deze snelkoppeling ook op de Mac gebruiken. Je kunt de opdracht zodanig instellen dat de tekst automatisch naar je mailadres wordt verzonden. Eventueel kun je nog andere e-mailadressen instellen om een kopie naar te versturen.

Ochtendbriefing gebruik je om ‘s morgens eerst de datum van vandaag te horen, daarna volgt de weersverwachting en Siri vertelt ook hoelang het duurt om naar je werk te gaan. Eventueel kun je ook nog een van je favoriete podcasts starten.

Een van de nieuwe taken in iOS 15 is Zet tekst om naar Audio. De snelkoppeling werkt op basis van slechts twee taken. Zodra je de snelkoppeling activeert, moet je een tekst plakken. Daarna leest Siri de tekst voor.

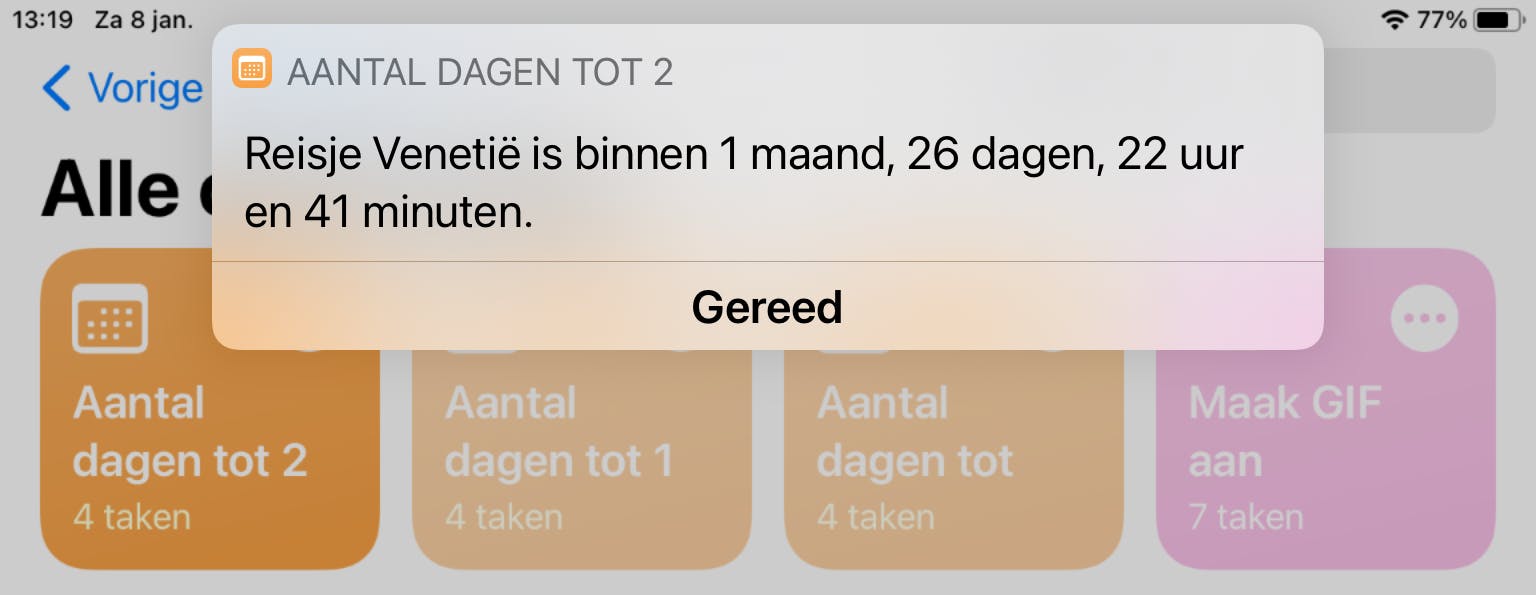

Je kijkt uit naar een feestje of een reisje? Zeg: ‘Hé, Siri, aantal dagen tot’. In vier stappen configureer je deze snelkoppeling. Wat is de datum waar je naar uitkijkt en wat is de activiteit? Iedere keer dat je de snelkoppeling activeert, lees je het aantal dagen, uren en minuten tot de activiteit af.

©CIDimport

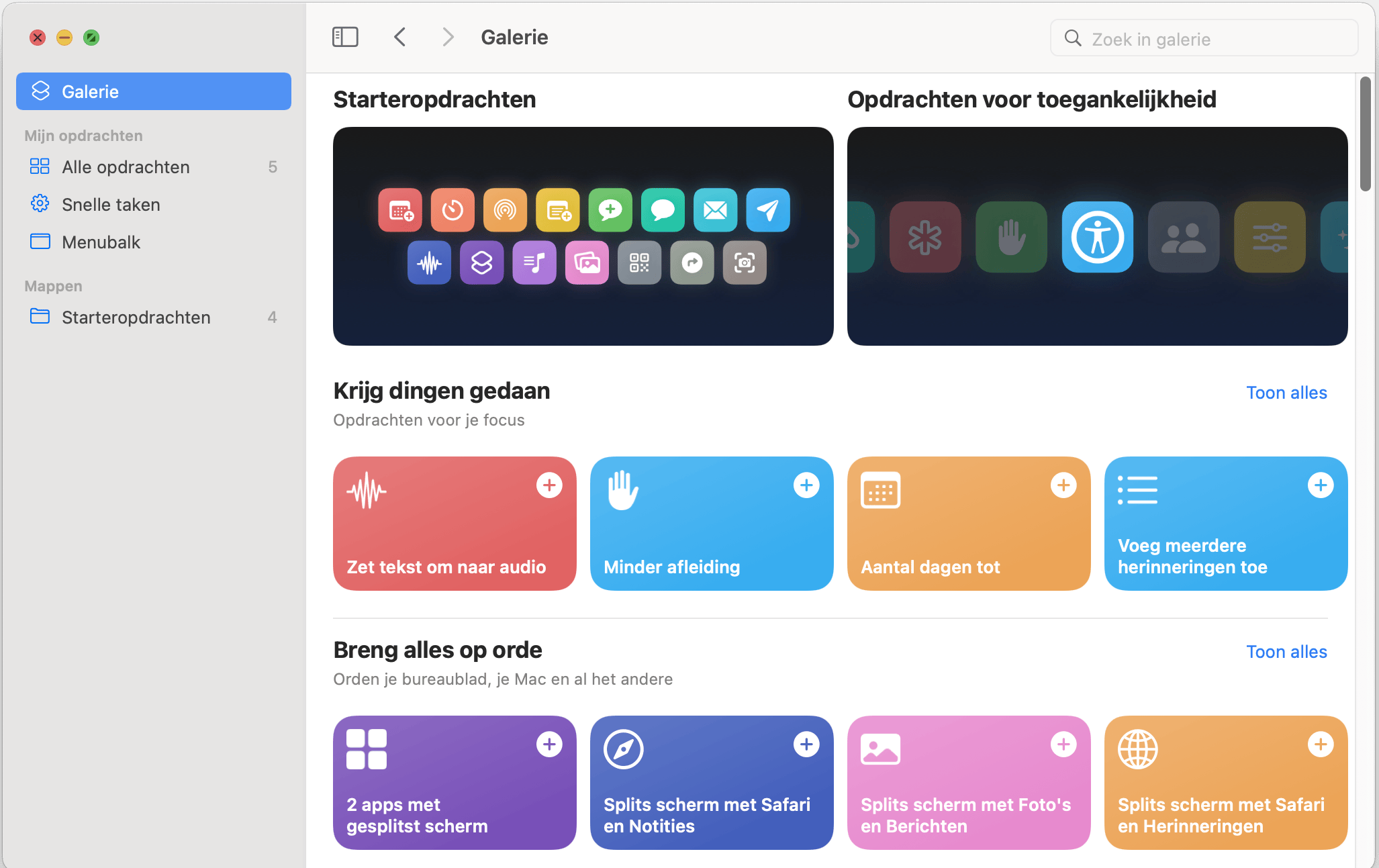

Voor de Mac

Snelkoppelingen hebben we lang moeten missen op de Mac. Er was Automator, maar die app kan niet tippen aan het gemak van de snelkoppelingen die je in macOS Monterey terugvindt. Je kunt de opdrachten selecteren via de zoekfunctie Spotlight of vanuit de app Opdrachten. We merken wel dat op een gelokaliseerd besturingssysteem sommige opdrachten in het Nederlands staan en andere in het Engels.

Het werkt een beetje traag, maar de snelkoppeling 2 apps met gesplitst scherm brengt de twee gekozen apps in zij-aan-zij aanzicht. In de galerie staan verschillende varianten op dit thema. zoals Splits scherm met Foto’s en Berichten of Splits scherm met Safari en Notities. Ondertussen weet je dat je gemakkelijk deze bestaande snelkoppelingen kunt aanpassen tot bijvoorbeeld Splits scherm met Safari en Word.

De snelkoppeling Minder afleiding helpt om meer gefocust te werken. Hiermee stop je alle actieve apps behalve degene waarmee je aan de slag wilt. De opdracht schakelt ook de Niet storen-modus in.

Start My Next Meeting is tenslotte een must-have voor liefhebbers van Zoom. De snelkoppeling scant je agenda naar de aanstaande Zoom-vergaderingen en maakt op het juiste moment verbinding met de app.

©CIDimport
