Onweer: de een is er bang voor, de ander ziet gelijk fotografiemogelijkheden. Het fotograferen van onweer is een uitdaging, maar met de juiste voorbereiding en technieken, kun jij het ook! Aan het einde leggen we ook nog even uit hoe je onweer met je smartphone zou kunnen fotograferen.

Misschien ook interessant: Zo fotografeer je de zonsondergang met je smartphone. 18 handige tips

Wees voorbereid

Het fotograferen van onweer begint met een goede voorbereiding. Bekijk bronnen zoals je favoriete weer-app of de Buienradar om te weten of er onweer op komst is. Vaak wordt er ook via het nieuws wel voor onweer gewaarschuwd.
Is er inderdaad onweer op komst, dan kun je via een radar kijken waar de onweersbui zich bevindt. Er zijn ook nog een paar natuursignalen waaruit je kunt aflezen dat het onweer dichterbij komt:

©Zsebok Tamas

Donkere wolken kunnen duiden op onweer.

Veiligheid

Een van de belangrijkste dingen bij het fotograferen van onweer: let op je eigen veiligheid! Zoek dus een veilige plek op om te gaan fotograferen, zoals binnen in een gebouw, onder een viaduct of in een auto. Vermijd open velden en ga nooit onder een boom staan. Bescherm ook je camera tegen de regen, dat kan met een goede (universele) regenhoes.

Stel je camera goed in

Het geheim achter een geweldige bliksemfoto is een lange sluitertijd. Hoe langer de sluitertijd, hoe meer licht de camera in komt. Door de sluiter bijvoorbeeld gedurende zestig seconden open te zetten, worden alle bliksemflitsen die binnen dat tijdsbestek plaatsvinden vastgelegd. Je hebt dus simpelweg meer kans op een flits in je foto als je een langere sluitertijd instelt. Zo’n lange sluitertijd instellen kan door je camera in de handmatige stand (M-stand) te zetten. Soms moet je de bulb-stand selecteren, waarbij je sluitertijd net zo lang wordt als jij de ontspanknop ingedrukt houdt.

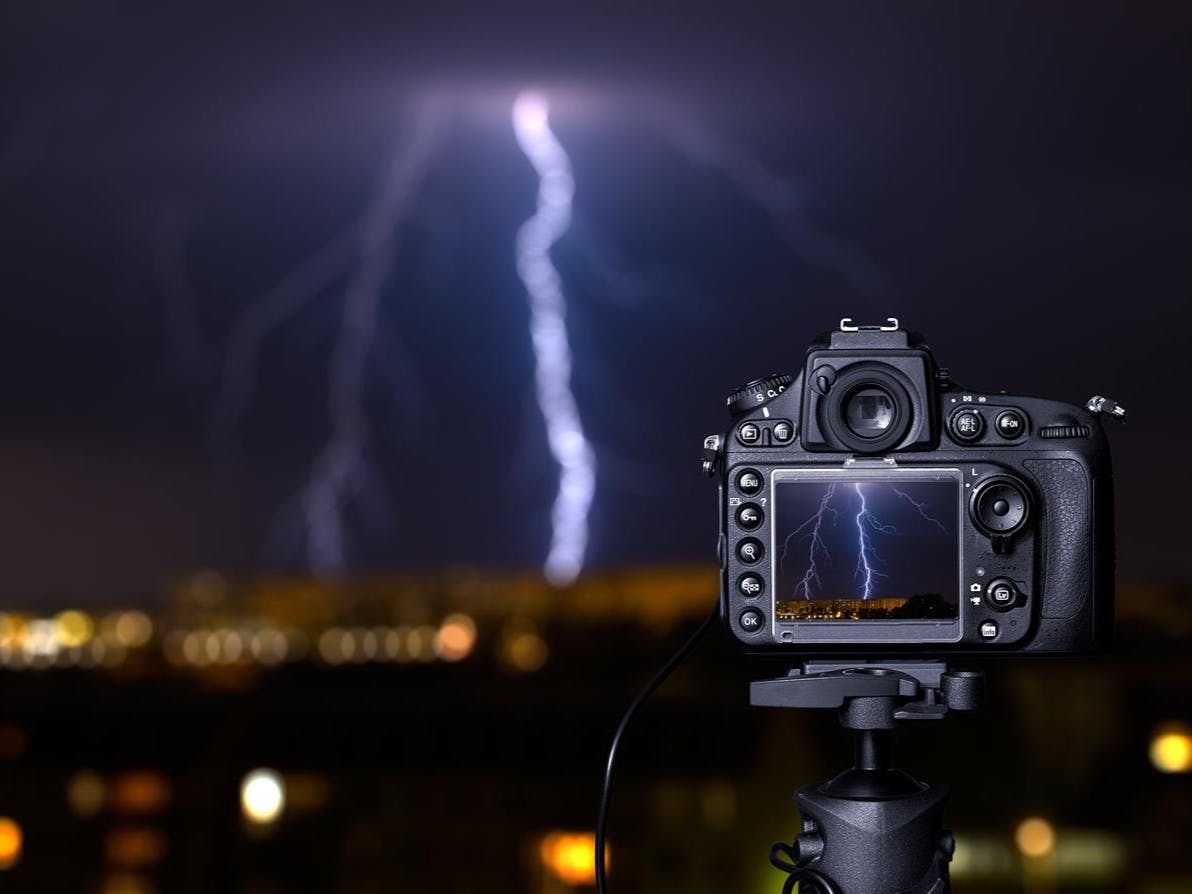

Zorg ervoor dat je je camera op statief plaatst, aangezien een lange sluitertijd ook veel bewegingsonscherpte met zich meebrengt als de camera niet perfect stil staat. Het is ook handig om een afstandsbediening te gebruiken, zodat je de camera niet hoeft aan te raken om de ontspanknop in te drukken.

Wil je meer leren over hoe je onscherpe foto's voorkomt? Lees: Onscherpe foto’s? 5 veel gemaakte fouten én oplossingen

©REDPIXEL

Bij het fotograferen van onweer, stel je het diafragma (F-getal) in op een hogere waarde (bijvoorbeeld F 8) om te voorkomen dat de foto overbelicht raakt doordat er te veel licht in de camera komt (doordat je een lange sluitertijd hebt). Daarnaast gebruik je een lage ISO-waarde (bijvoorbeeld ISO 100) om ruis te minimaliseren en de sluitertijd langer te kunnen instellen zonder overbelichting.

Gebruik een groothoeklens

Het is altijd een raadsel waar de bliksem precies inslaat. Om je kansen te vergroten is het handig om een groothoeklens te gebruiken, zodat je met een kleine brandpuntafstand kunt werken (liefst onder de 20mm). Hierdoor vang je een breed perspectief en weet je zeker dat de flits op je foto belandt.

Qua compositie: probeer ook iets op de voorgrond in beeld te nemen, zodat je niet alleen een flits fotografeert maar echt een interessant beeld creëert. Bijvoorbeeld een markante brug, kerktoren of kantorencomplex.

©Brent Wallace

In de verte zie je de onweersbui naderen, en er is ook gekozen voor een interessante voorgrond in de compositie.

Staat je camera op statief en is hij goed ingesteld? Dan is het vaak een kwestie van heel veel foto’s maken, geluk hebben én veel geduld hebben.

Hulpmiddel: gebruik een bliksemtrigger

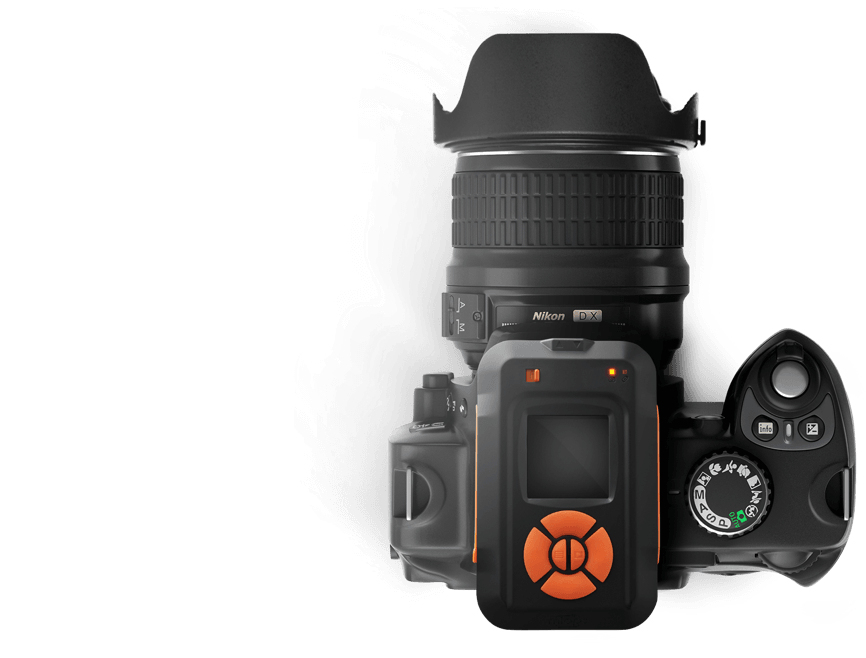

Een lightning trigger (oftewel bliksemtrigger) reageert op snelle veranderingen van licht en is daarmee ideaal om bliksem te fotograferen. Bij iedere bliksemflits maakt de camera direct een foto. Zo’n trigger is vooral handig als je overdag wil fotograferen, want nu kun je de sluitertijd niet lang open laten staan als bij de nachtfoto’s. Zo’n trigger heeft vaak trouwens meerdere sensoren, waardoor hij ook kan reageren op geluid.

Overdag onweer fotograferen

Gaat het overdag onweren en wil je dat vastleggen? Dan is het handig om een grijsfilter (ook wel ND-filter genoemd) te gebruiken. Het is overdag namelijk moeilijker om lange sluitertijden in te stellen, aangezien er veel natuurlijk licht aanwezig is. Zo’n grijsfilter werkt als een soortzonnebril voor de lens: alles wordt donkerder, waardoor je de sluitertijd langer kunt zetten.

Fotograferen van onweer met je smartphone

Het fotograferen van onweer met een smartphone kan een uitdaging zijn, maar het is zeker mogelijk. De meeste moderne smartphones hebben geavanceerde camera-instellingen die je kunt aanpassen. Het kan zijn dat je hiervoor een aparte app moet downloaden die meer instellingsmogelijkheden biedt dan de standaard camera-app.

Zoek naar instellingen zoals de sluitertijd, iso en witbalans. Net als bij het fotograferen met een spiegelreflex of systeemcamera kies je een langere sluitertijd voor het vastleggen van bliksem. Je zult ook een statief nodig hebben om bewegingsonscherpte te voorkomen. Er zijn vrij goedkope statieven om je smartphone op te monteren.
