De kracht van raw: bewerk rauwe beelden tot perfecte foto's

Wanneer je foto’s maakt met je digitale camera of smartphone, worden deze meestal als jpeg-formaat bewaard. Dat is op zich prima, maar als je de foto’s optimaal wilt kunnen bewerken, dan kun je beter kiezen voor het raw-formaat.

Schiet je je foto's in het raw-formaat, dan heb je uitgebreide bewerkingsopties tot je beschikking. We vertellen je meer over fotograferen in raw én laten je kennismaken met drie gratis programma's:

  • darktable
  • RawTherapee
  • digiKam

Op zoek naar een goede camera? Waar voor je geld: 5 goede systeemcamera's van max 2000 euro

De meeste camera’s en smartphones bewaren foto’s standaard in jpeg-formaat. Dit levert dankzij compressie relatief kleine bestanden op die breed worden ondersteund door besturingssystemen, apparaten en software. iPhones en andere Apple-apparaten bewaren foto’s meestal in heic/heif-formaat, wat kleinere bestanden met een betere beeldkwaliteit bij dezelfde compressie oplevert. Beide formaten gebruiken helaas wel een verliesgevende compressie. Daardoor gaan details verloren en is er minder ruimte voor correcties zonder verder kwaliteitsverlies.

Kies je voor foto’s van maximale kwaliteit en detail en zie je niet op tegen enige nabewerking, kies dan liever voor het raw-formaat. Raw verwijst naar het feit dat foto’s onbewerkt door de camerasensor worden vastgelegd. Witbalans, stijl of andere instellingen die je mogelijk hebt aangepast, worden afzonderlijk bijgevoegd aan het beeldbestand. Een raw-bestand wordt daarom vaak een digitaal negatief genoemd, omdat de gegevens op diverse manieren en met verschillende resultaten kunnen worden verwerkt en geprint, net als bij het negatief van een filmrolletje.

Oude tijden herleven met instant camera's

Klik en druk af!

Het jpeg-formaat (links) en het raw-formaat (rechts): je ziet het verschil in kwaliteit.

Waarom raw?

Bij raw wordt geen compressie toegepast. Daardoor behouden foto’s hun maximale details en een groot dynamisch bereik. Zowel in de lichte als de donkere delen van je foto worden de details vastgelegd. Dat is vooral belangrijk bij scènes met een hoog contrast, zoals zonsondergangen of binnenopnamen met fel zonlicht.

Bij raw-formaten is ook de kleurdiepte meestal hoger dan bij gecomprimeerde bestanden. Bij jpeg is dit meestal 8 bit per RGB-kleurkanaal (rood, groen, blauw), bij heic 8 of 10 bit en bij raw 12, 14 of zelfs 16 bit. Als je kijkt naar 8 bit, dan heb je het over 256 waarden per kleurkanaal. Bij 16 bit gaat het om 65.536 waarden, wat natuurlijk een veel hogere kleurnauwkeurigheid mogelijk maakt.

Raw-foto’s zijn daarmee een uitstekend uitgangspunt voor professionele nabewerking, zeker omdat het meestal om niet-destructieve bewerkingen gaat. Dat houdt in dat de oorspronkelijke gegevens intact blijven. Je kunt na de wijzigingen altijd naar het originele bestand terugkeren.

Bij het bewerken van een raw-bestand werk je met instructies die beschrijven hoe de weergave van het beeld moet worden aangepast. Deze instructies kunnen als metadata in het raw-bestand zelf worden bewaard. Maar meestal komen ze terecht in een database of in een apart bestand, zoals een xmp-sidecar-bestand. Hierdoor kun je ook meerdere bewerkingen uitvoeren zonder detailverlies of het introduceren van storende artefacten (afwijkingen in het beeld).

Standaard houdt foto-editor darktable alle fotobewerkingen bij in een xmp-sidecar-bestand.

Raw-ondersteuning

Wil je met raw-foto’s aan de slag, dan moet je camera deze natuurlijk kunnen genereren. De meeste fotocamera’s, systeem- en spiegelreflexcamera’s (DSLR, CSC en MILC) bieden geavanceerde instellingen en betere lensopties voor raw-fotografie. Ook steeds meer smartphones kunnen foto’s als raw-bestand bewaren, waaronder Apple (vanaf iPhone 12 Pro), Google (vanaf Pixel 5), OnePlus- en Samsung Galaxy-modellen (ook de al oude Galaxy S10).

Meestal kun je instellen of de camera of smartphone foto’s in een gecomprimeerd formaat als jpeg of heic/heif moet bewaren, in raw of in beide tegelijk. Raadpleeg hiervoor de handleiding van de camera of de foto-app op je smartphone. Op een Google Pixel 8 tik je bijvoorbeeld op het tandwielpictogram, kies dan voor Meer instellingen / Geavanceerd en schakel RAW/JPEG beheren in. Daarna kun je bij Foto-instellingen kiezen voor Alleen JPEG of RAW + JPEG. Sommige apps, zoals ProShot, bieden meer opties dan de ingebouwde foto-app op je smartphone.

Heb je nog geen apparaat dat raw ondersteunt, maar wil je wel met raw-editors experimenteren? Via de website van Signature Edits vind je zo’n honderdvijftig rechtenvrije foto’s in diverse raw-formaten.

Soms zit de optie voor raw-foto’s op smartphones wat verstopt, zoals op de Google Pixel 8.

Instellingen

Bij het maken van raw-foto’s stel je meestal zelf bepaalde opties in. De iso-waarde zet je bijvoorbeeld het liefst zo laag mogelijk om ruis te minimaliseren. Een iso-waarde van 100 of 160 geeft vaak de beste beeldkwaliteit. Verhoog de iso alleen als de lichtomstandigheden daarom vragen. Pas de sluitertijd aan op de bewegingssnelheid van het object en de lichtomstandigheden. Een snellere sluitertijd bevriest beweging, terwijl een langere sluitertijd meer licht vastlegt.

Pas het diafragma aan de gewenste scherptediepte aan. Een lager F-getal zoals F 2,8 (grotere lensopening) geeft een ondiepe scherptediepte en meer licht. Daardoor kun je het object isoleren om een mooie bokeh (onscherpe delen in de foto) te creëren. Een hoger F-getal zoals F 16 is gebruikelijker voor landschapsfotografie.

Houd er rekening mee dat de lichtmeter van je camera meestal een gemiddeld belicht beeld wil creëren. Gebruik eventueel de ingebouwde belichtingscompensatie om over- of onderbelichting te vermijden. Zo laat je de camera in de modus A/Av (aperture priority/value) de sluitertijd bepalen en stel jij het diafragma in. Met S/Tv (shutter priority/time value) is dat omgekeerd. Bij de M-modus (manual) stel je alles zelf in, terwijl in de P-modus (program) de camera beide waarden instelt, maar je kunt ze binnen de ingestelde parameters aanpassen.

Controleer ook het histogram (grafiek) van de foto op het display. Dat moet gelijkmatig zijn verdeeld zonder pieken aan de uiterste zijden om geen details te verliezen in de hooglichten of schaduwen. Let ook op de witbalans en gebruik eventueel voorinstellingen zoals daglicht, bewolkt of schaduw, al kun je de witbalans tijdens het nabewerken nog altijd aanpassen.

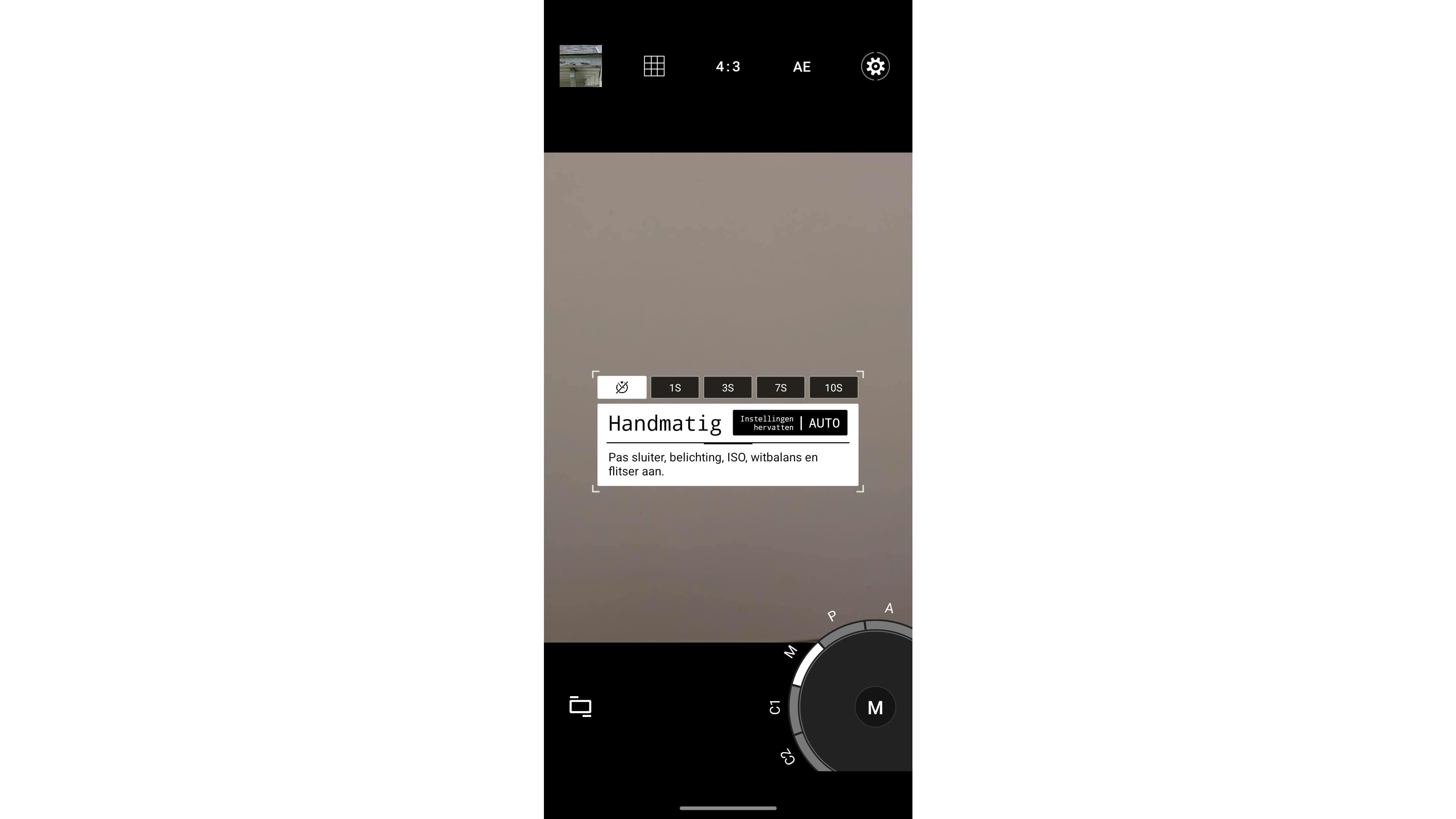

In sommige foto-apps kun je de cameramodus instellen, zoals bij ProShot.

Blijkt fotograferen een echte hobby?

Met deze camera's haal je er alles uit!

Raw-tools

Je beschikt nu over een reeks raw-foto’s die je nog moet nabewerken. Dat is een klus die je het beste doet op een computer. Je kunt gebruikmaken van diverse commerciële bewerkingsprogramma’s, zoals Adobe Lightroom, Adobe Photoshop en ON1 Photo RAW. In dit artikel richten we ons op drie uitstekende gratis opensource-tools die we beknopt voorstellen: darktable, RawTherapee en digiKam. Dit trio is beschikbaar voor zowel Windows 64 bit, macOS als Linux. Darktable en RawTherapee zijn ook in de populaire foto-editor GIMP te integreren.

Is het je alleen te doen om een eenvoudige viewer voor raw-foto’s? Dan kun je onder meer kiezen voor de gratis Image Raw.Viewer (Microsoft Store), FastStone Image Viewer of IrfanView (met plug-in Camraw). Om raw-foto’s als voorafbeeldingen in Windows Verkenner te bekijken, kun je eventueel de Microsoft Raw Image Extension (Microsoft Store) installeren.

Mocht je applicatie niet overweg kunnen met een specifiek raw-formaat, met Adobe DNG Converter kun je deze desnoods in batch converteren naar een universeler dng-formaat, al dan niet met het originele raw-formaat ingesloten.

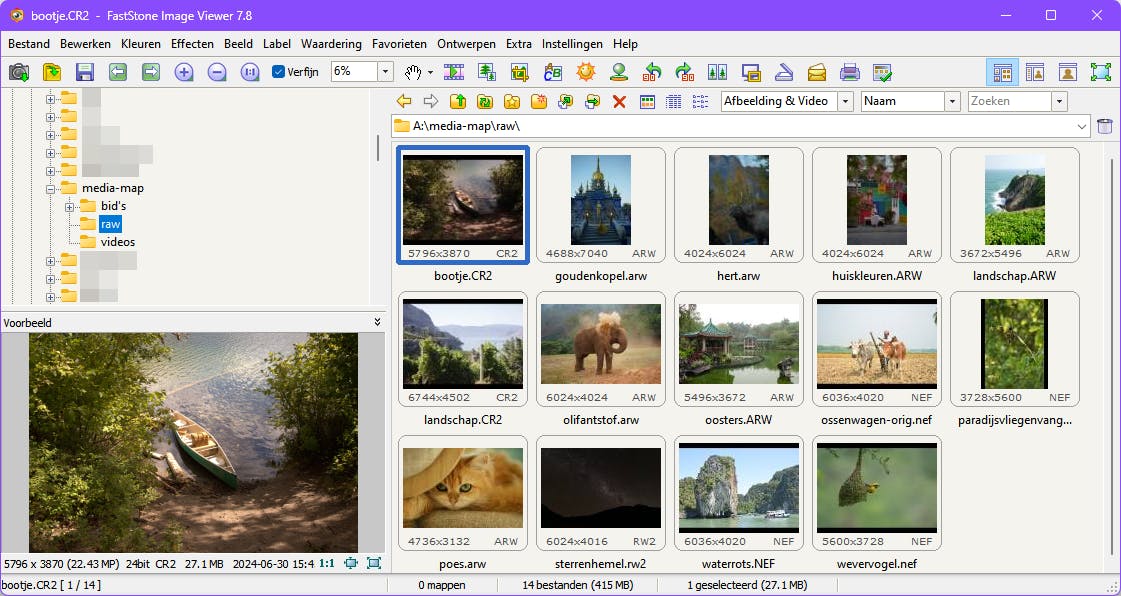

FastStone Image Viewer ondersteunt veel fotoformaten, waaronder de meeste raw-formaten.

Darktable

Download darktable, installeer de tool en start deze op. Klik in de module Bibliotheek op Importeren, kies Toevoegen aan bibliotheek en druk op het plusknopje bij Locaties om je bronmap(pen) te selecteren. Plaats een vinkje bij Onderliggende map als je ook de foto’s uit submappen wilt ophalen en haal eventueel het vinkje weg bij Negeer niet-RAW afbeeldingen. Bevestig met Voeg toe aan bibliotheek en de miniaturen van je raw-foto’s worden zichtbaar.

Selecteer een foto en open de module Ontwikkelen. Wil je de witbalans optimaliseren, tik dan op Witbalans in het veld naast het vergrootglas onder het histogram en open dit onderdeel. Pas de witbalans handmatig aan via de schuifregelaars bij Temperatuur en Tint, of klik op het pijlknopje bij Volgens camera referentie en selecteer een voorinstelling als Gloeilamp, Bewolkt of Schaduw.

Om snel de algehele belichting te wijzigen, open je het onderdeel Belichting en gebruik je de schuifregelaar. Ook voor contrastregeling zijn er meerdere onderdelen beschikbaar. Vanuit Kleurbalans kun je de kleurtint en verzadiging aanpassen, zowel in schaduwen, middentonen als hooglichten.

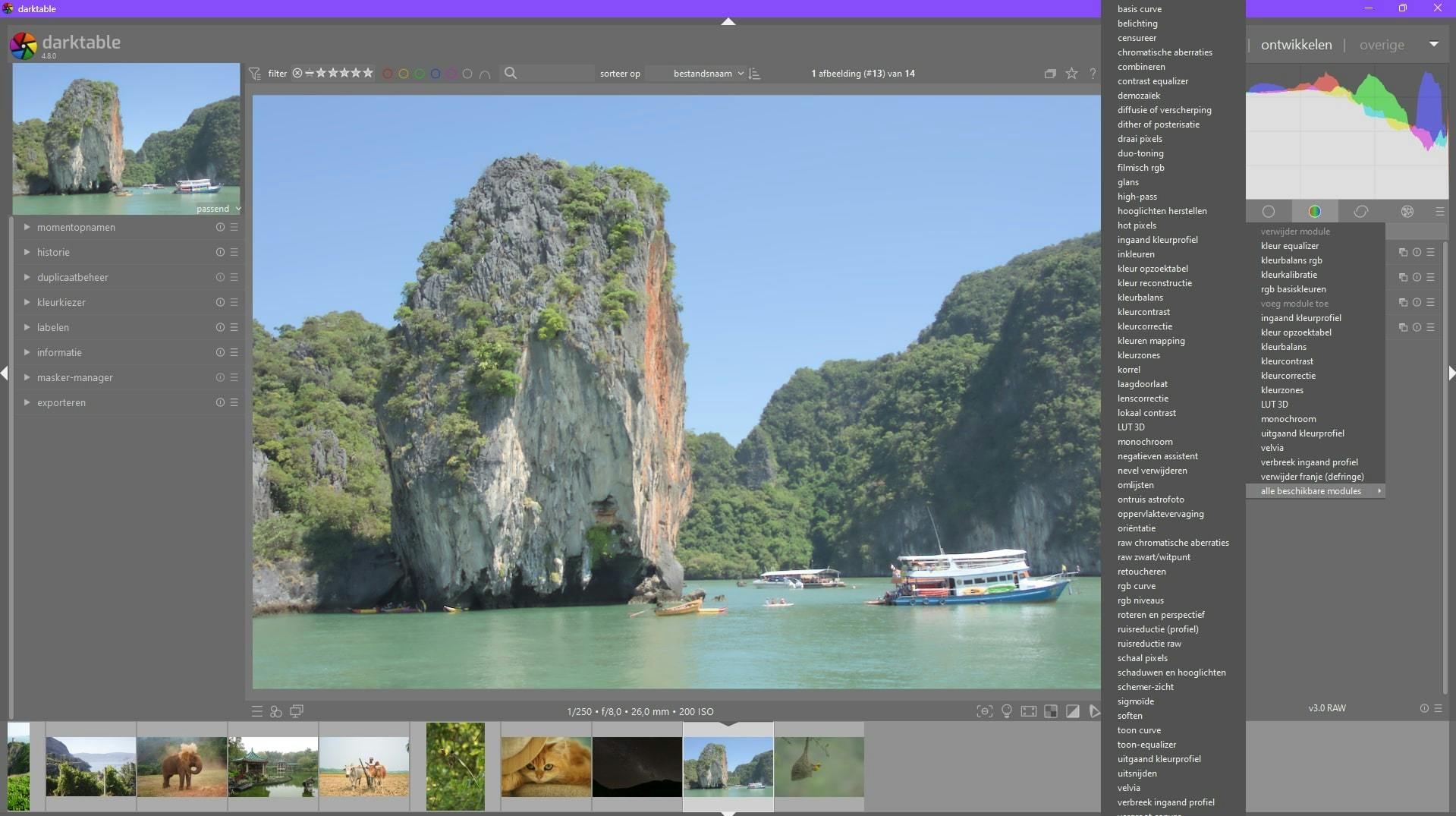

Er zijn in totaal zestig onderdelen beschikbaar. Maak ze zichtbaar door met rechts op een van de knoppen onder het histogram te klikken en Alle beschikbare modules te selecteren.

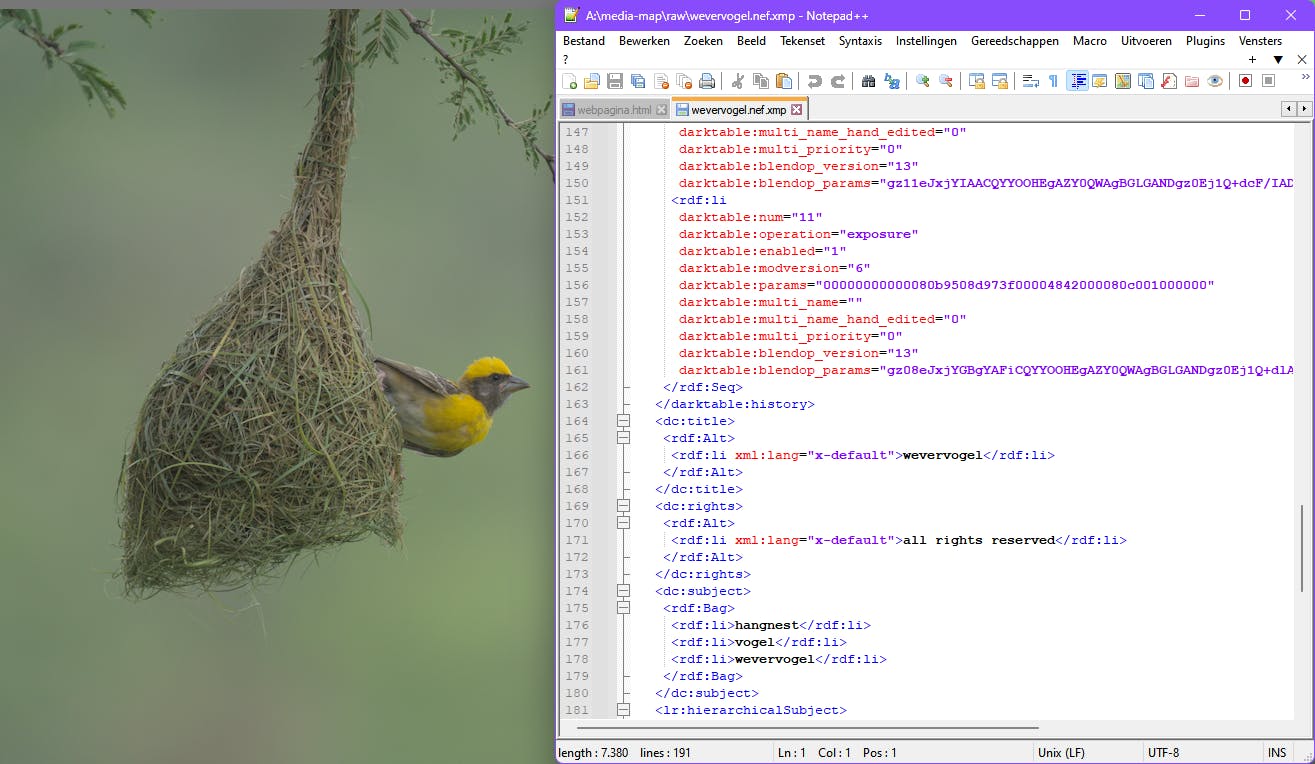

Darktable maakt in je map voor elke foto standaard een xmp-sidecar-bestand aan dat alle wijzigingen bevat. Om naar een ander fotoformaat te converteren, open je de Bibliotheek, selecteer je de gewenste foto’s en klik je onderaan in het rechterdeelvenster op Exporteren. Bij Bestandstype kies je het gewenste formaat, zoals JPEG (8-bit), PNG, WebP of TIFF.

Darktable is een erg flexibele tool met talrijke bewerkingsmodules.

High Dynamic Range Raw-fotografie leent zich door de vele fotodetails uitstekend voor High Dynamic Range (HDR). Hierbij gebruik je meerdere belichtingen om een groter dynamisch bereik te creëren dan met een enkele belichting mogelijk is. Dit bereik je via de belichtingsbracketingfunctie van je camera, waarbij automatisch meerdere foto’s met verschillende belichtingsinstellingen als -2, 0 en +2 EV worden gemaakt. EV staat voor Exposure Value en geeft de combinatie van sluitertijd en diafragma weer. Desnoods gebruik je een statief om via belichtingscompensatie meerdere foto’s te maken met verschillende belichtingen (zoals gemiddeld, onderbelicht en overbelicht), waarna je deze in je foto-editor importeert en tot één HDR-beeld samenvoegt.

In darktable doe je dit door de foto’s te selecteren in de bibliotheek, waarna je in het rechterdeelvenster Acties op selectie opent en Creëer HDR selecteert. Let wel, overdreven HDR-effecten kunnen tot onnatuurlijke kleuren en halo-effecten leiden. Dit kun je tegengaan met tonemapping. In darktable vind je dit bij Toon equalizer en in RawTherapee op het tabblad Fotobewerker bij Tonemapping.

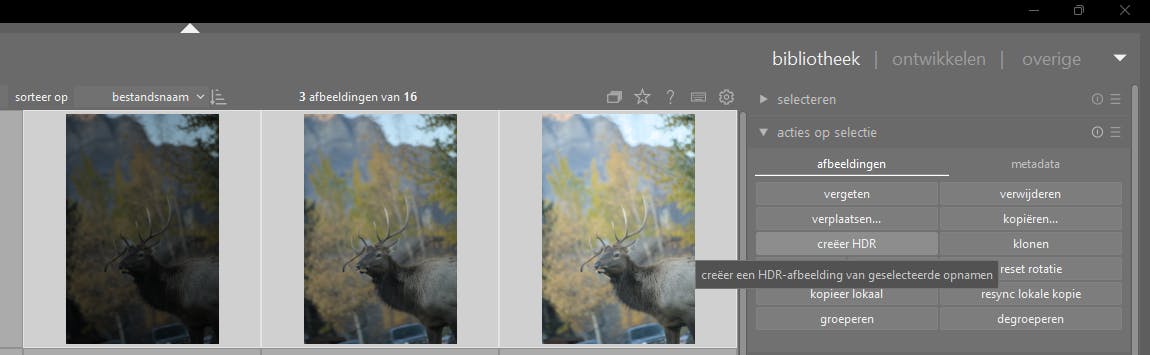

HDR met raw-foto’s in darktable.

RawTherapee

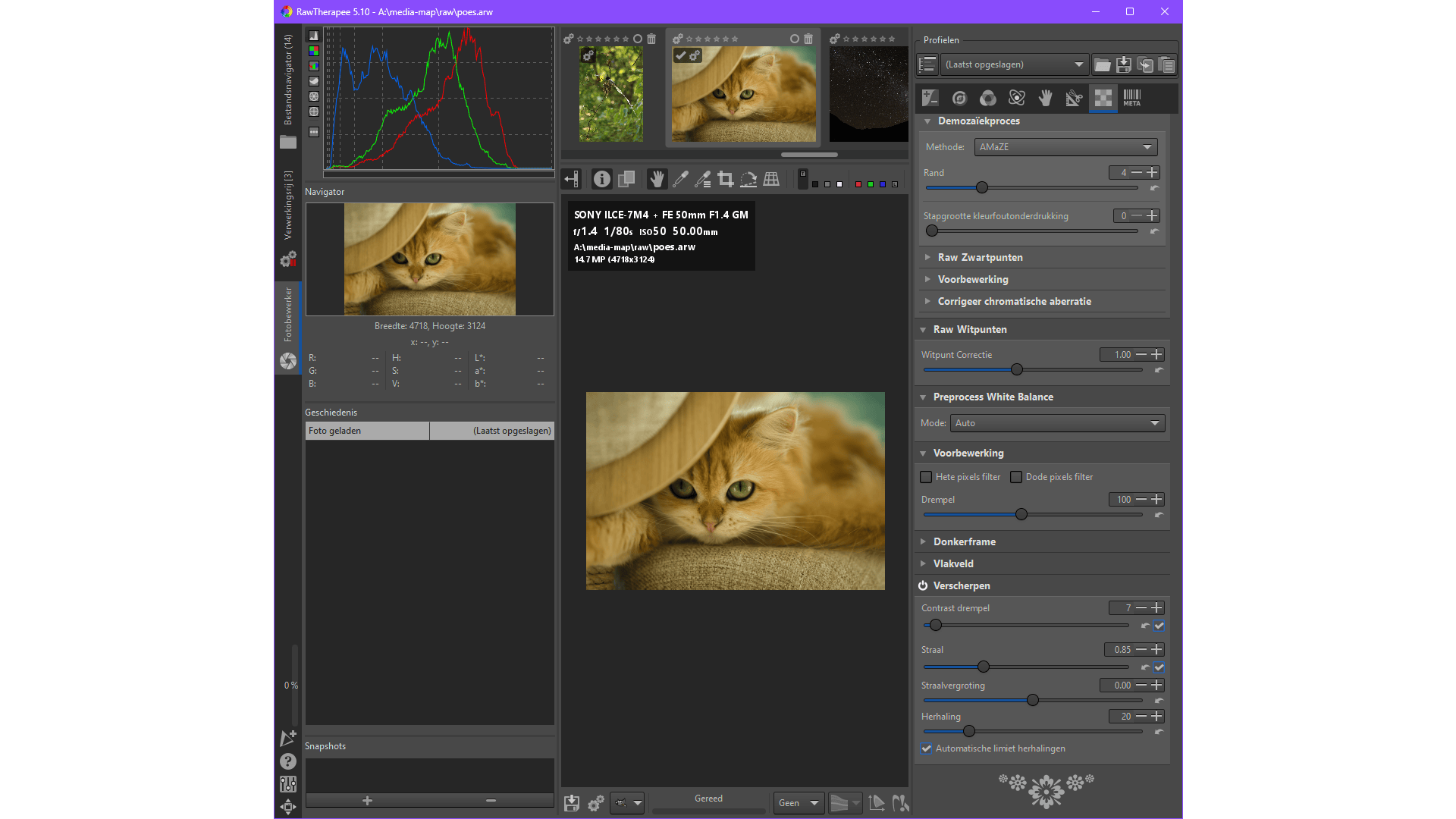

Een alternatief voor darktable, geheel afgestemd op raw-fotografie, is RawTherapee. Start de applicatie na installatie, open de Bestandsnavigator en selecteer de fotomap met raw-bestanden. Met een dubbelklik open je een foto in de module Fotobewerker.

Via de knoppenbalk in het rechterdeelvenster krijg je toegang tot diverse modules, waaronder RAW. Deze knop biedt geavanceerde opties om de oorspronkelijke gegevens van het raw-bestand te optimaliseren, bij voorkeur voor andere bewerkingen. Je vindt hier opties zoals Demozaïekproces (methodes om de raw-sensorgegevens optimaal weer te geven), Preprocess White Balance (voor betere kleurnauwkeurigheid, dit kun je ook later aanpassen) en Corrigeer chromatische aberratie (correctie van kleurfouten door de lens, vaak als gekleurde randen rond objecten). Na de nodige aanpassingen heb je een solide basis voor verdere bewerkingen onder de knoppen Belichting, Detail en Kleur. Net als darktable maakt ook RawTherapee niet-destructieve sidecar-bestanden aan (met extensie pp3).

Om bewerkte raw-foto’s naar een ander formaat te exporteren, selecteer je de gewenste foto’s, klik je met rechts op je fotoselectie en selecteer je Plaats in verwerkingsrij. Open vervolgens het tabblad Verwerkingsrij en stel het gewenste bestandstype in (JPEG, TIFF of PNG, met diverse kleurdieptes).

Raw Therapee heeft enkele bewerkingsopties die heel specifiek op raw-bestanden zijn gericht.

DigiKam

Darktable leent zich goed voor fotobeheer, maar voor geavanceerdere functies en grote fotocollecties is digiKam beter. Bij de eerste opstart geef je een locatie op waar digiKam de afbeeldingen moet bewaren. Alle wijzigingen worden niet-destructief in een database bijgehouden; je kunt de standaardinstellingen behouden, zoals SQLite.

Je moet kiezen hoe je raw-afbeeldingen wilt importeren: direct met automatische aanpassingen of handmatig. Handmatig geeft meer controle, maar kost meer tijd. Verder geef je aan of informatie die in digiKam aan foto’s wordt toegevoegd ook in de metadata van de fotobestanden zelf moet worden bewaard. Wil je raw-afbeeldingen zo correct mogelijk weergegeven zien, kies dan voor Afbeelding laden in plaats van een gereduceerde jpeg-versie. Aan het einde van deze initiële configuratie kun je drie krachtige plug-ins downloaden en activeren (AI-gezichtsherkenning, rode ogen-verwijdering en automatische labeling).

In het hoofdvenster druk je op de knop Albums. Klik vervolgens met de rechtermuisknop op Pictures en kies voor Nieuw om eigen albums toe te voegen. Je kunt nu foto’s vanuit de verkenner naar zo’n album verslepen om deze te kopiëren of te verplaatsen. In de verticale menubalk vind je opties om je foto’s te (geo)taggen, categoriseren en beoordelen. Vanuit een boomstructuur navigeer je door je fotocollecties op basis van locatie, periodes, albums en zelfs personen. Je kunt wijzigingen doorvoeren en foto’s voor en na je manipulaties naast elkaar vergelijken op een digitale lichttafel.

DigiKam is een krachtige fotobeheerder die je wel in de vingers moet krijgen.
