De Tado Slimme Thermostaat, die opvalt door handige geofencing en de mogelijkheid om uit te breiden met slimme radiatorknoppen, is al sinds 2016 een van onze favoriete slimme thermostaten. Na acht jaar introduceert Tado een flink verbeterde versie in de vorm van de Tado Slimme Thermostaat X. Wij hebben de nieuwe slimme thermostaat al getest en vertellen je waarin hij verschilt van zijn voorgangers.

De Tado Slimme Thermostaat X is onderdeel van een nieuwe generatie hardware die in tegenstelling tot voorgaande nieuwe hardwarevarianten (V2, V3 en V3+) niet langer compatibel is met bestaande Tado-producten. Om dat extra te benadrukken, heeft Tado de vormgeving voor het eerst sinds jaren aangepast. De Tado X-productreeks bestaat naast de slimme thermostaat vooralsnog uit nog vier producten in de vorm van de Slimme Radiatorknop X, Draadloze Temperatuursensor X, Warmtepomp Optimizer X en Bridge X. Wij hebben naast de slimme thermostaat waar je in dit artikel alles over leest ook de slimme radiatorknoppen (die zoneverwarming mogelijk maken) en draadloze temperatuursensor getest. Over onze ervaringen met de slimme radiatorknop en draadloze temperatuursensor lees je meer in een aparte review. De voor een warmtepomp bedoelde Warmtepomp Optimizer X hebben we niet getest.

We hebben de Tado X-producten gedurende enkele weken voor de lancering op 15 mei getest. Helaas was dat voor een groot gedeelte wel na het stookseizoen en was het de laatste paar dagen zelfs erg warm buiten en binnen. Toch heeft de verwarming nog even gebrand in de testperiode. Tijdens die dagen was het gewoon comfortabel dankzij de Tado Slimme Thermostaat X en werkte het verwarmen probleemloos.

©Jeroen Boer - ID.nl

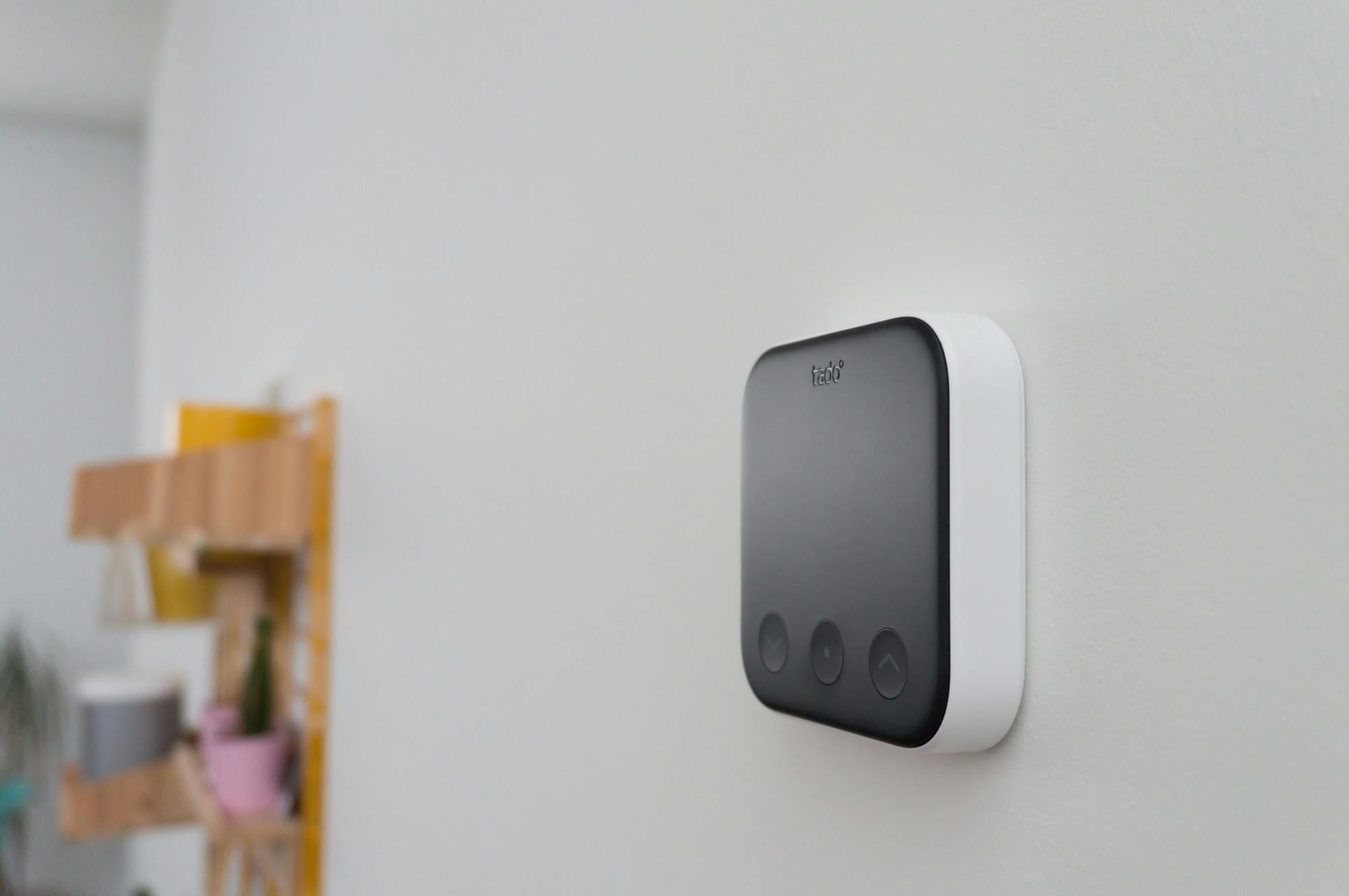

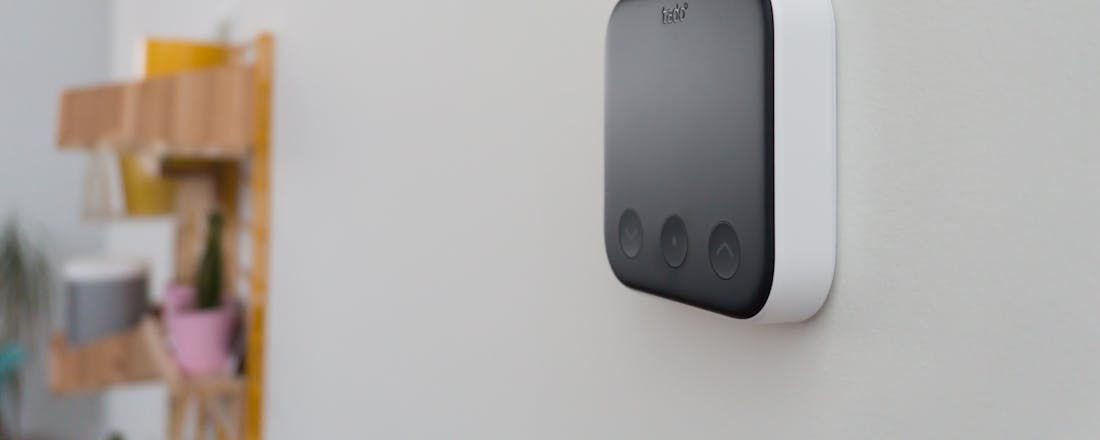

De Tado Slimme Thermostaat X vormt de basis van het nieuwe X-systeem. Standaard wordt er niks op het scherm getoond.

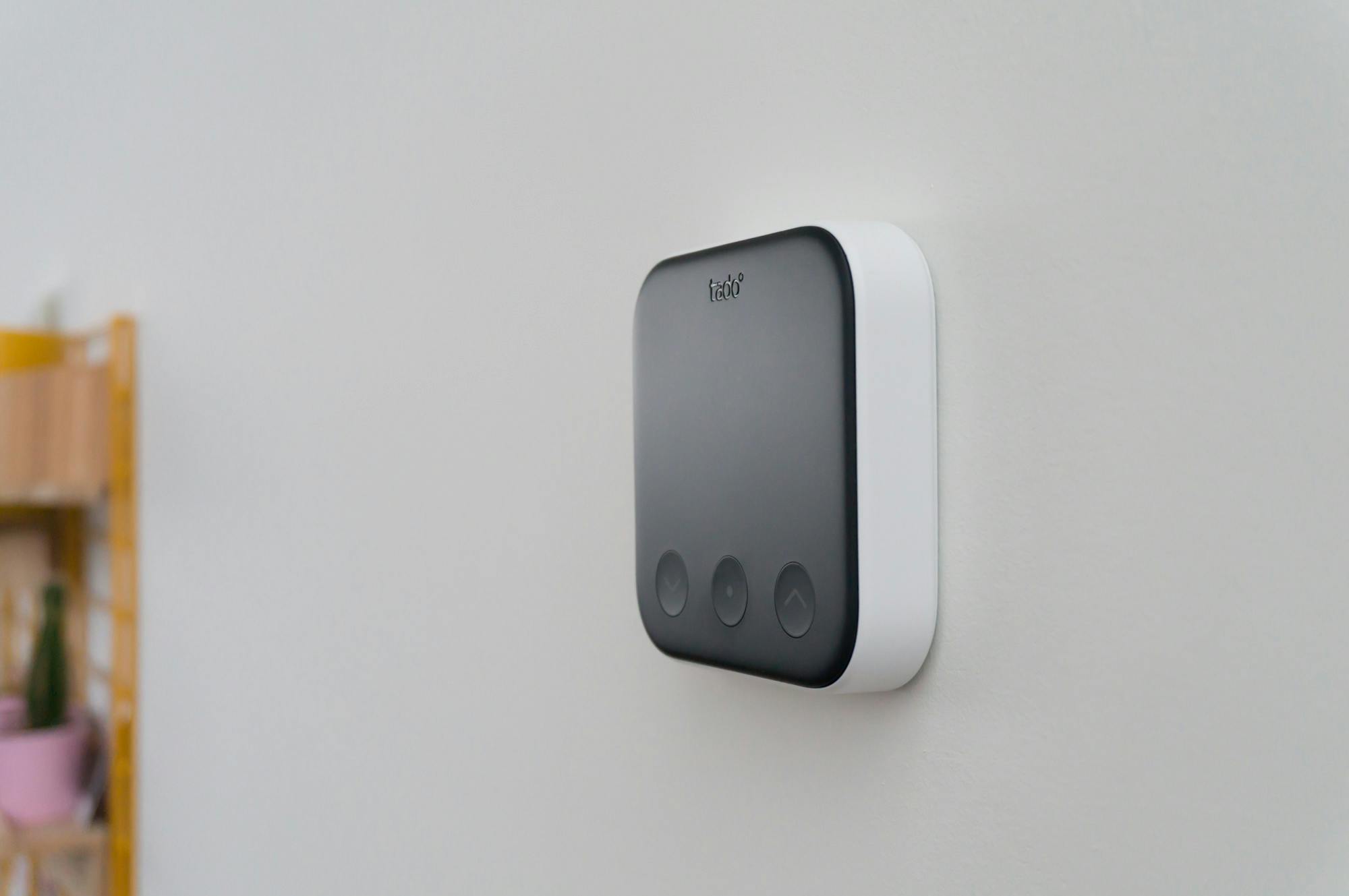

De Tado Slimme Thermostaat X is net als zijn voorgangers een vierkante simpel vormgegeven muurthermostaat. Met één heel groot verschil: de voorkant is nu mat zwart afgewerkt waar de voorgaande versie geheel wit was (al is er later ook een zwarte variant geïntroduceerd). De zijkant is wel nog steeds wit. Het is natuurlijk deels smaak, maar wij waren – omdat we witte muren hebben – wel gecharmeerd van een geheel witte en dus onopvallende Tado. Deze nieuwe variant valt een stuk meer op en is veel duidelijker een thermostaat.

©Jeroen Boer - ID.nl

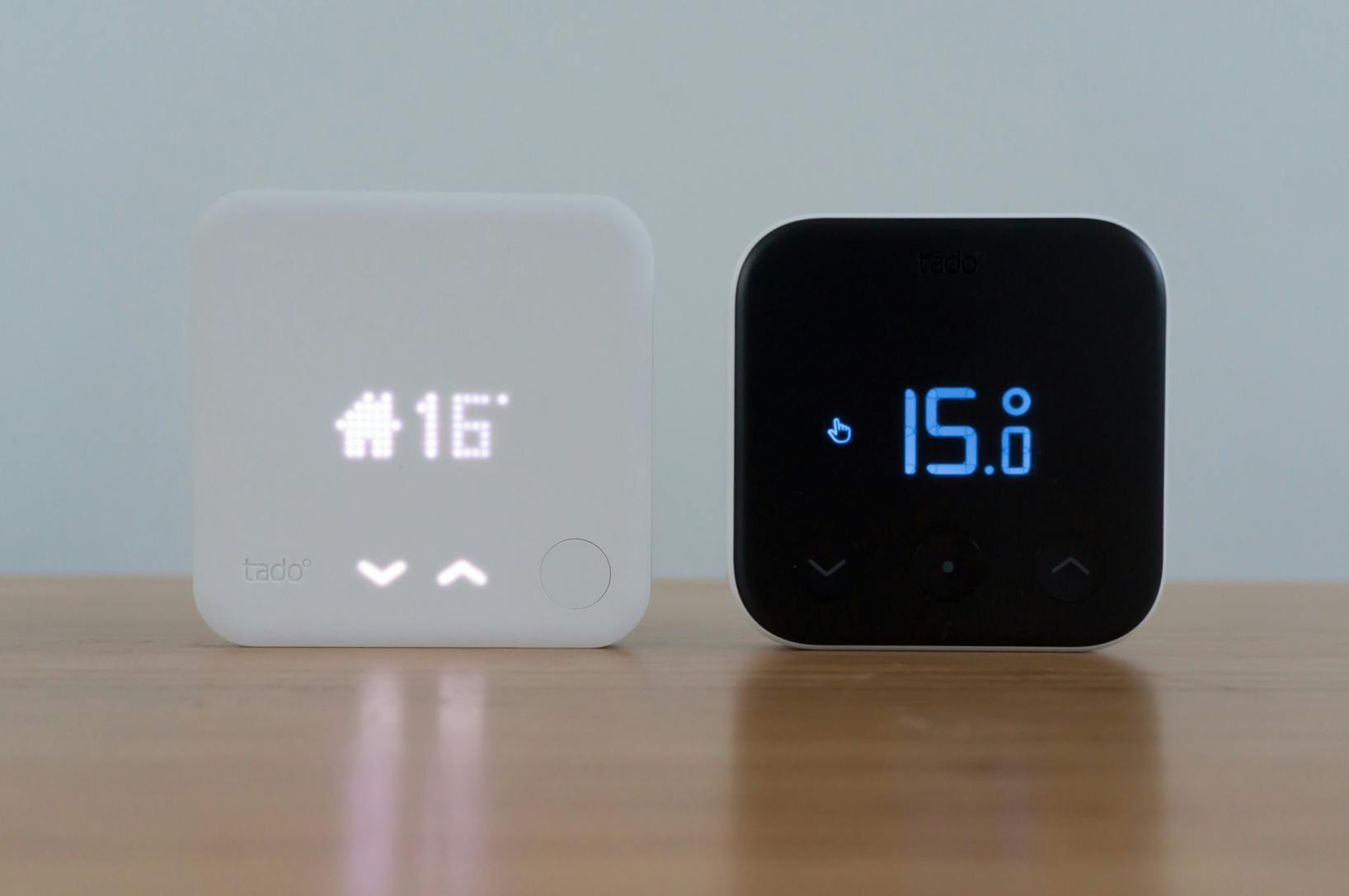

De Tado Slimme Thermostaat X (rechts) is nog steeds vierkant, maar is nu wel zwart.

Wat niet is veranderd, is dat de slimme thermostaat standaard niks toont. Pas als je op de middelste knop drukt, verschijnen achtereenvolgend de gemeten en ingestelde temperatuur. Het schermpje oogt anders dan op de voorgaande Tado’s, maar is nog steeds simpel te noemen. De twee knoppen waarmee je de temperatuur lager of hoger zet zijn nu net als de middelste knop uitgevoerd als fysieke drukknop, waar dat bij de vorige Tado’s nog aanraakgevoelige knoppen waren. Dat heeft als voordeel dat je nu direct op de temperatuurknoppen kunt drukken als je de temperatuur wilt wijzigen.

Een startset bestaande uit de slimme thermostaat en een bridge kost 199,99 euro; dat is iets lager dan de adviesprijs van de vorige generatie. De Tado Slimme Thermostaat V3+ heeft echter al een tijdje een flink lagere straatprijs.

Eenvoudige installatie

Qua fysieke installatie verschilt de nieuwe thermostaat niet veel van de voorgaande versies: je klikt hem nog steeds in een muurbevestiging die je op de muur schroeft. Het schroefje dat de thermostaat op de vorige versies borgde is verdwenen. Je kunt de thermostaat nu altijd gewoon lostrekken – maar dat gaat naar onze smaak eigenlijk net iets te makkelijk. De muurbevestiging is anders van vorm dan die van de vorige generaties (V2, V3 en V3+). Je kunt een oude Tado dus niet simpelweg losklikken en omruilen voor een nieuwe variant. De Tado X heeft aansluitingen voor aan/uit- en OpenTherm-regeling. De vorige Tado-thermostaten waren ook compatibel met Nefit EMS en Vaillant eBUS. Het verdwijnen van die veel minder gebruikte standaarden is wat ons betreft niet zo’n gemis.

©Jeroen Boer - ID.nl

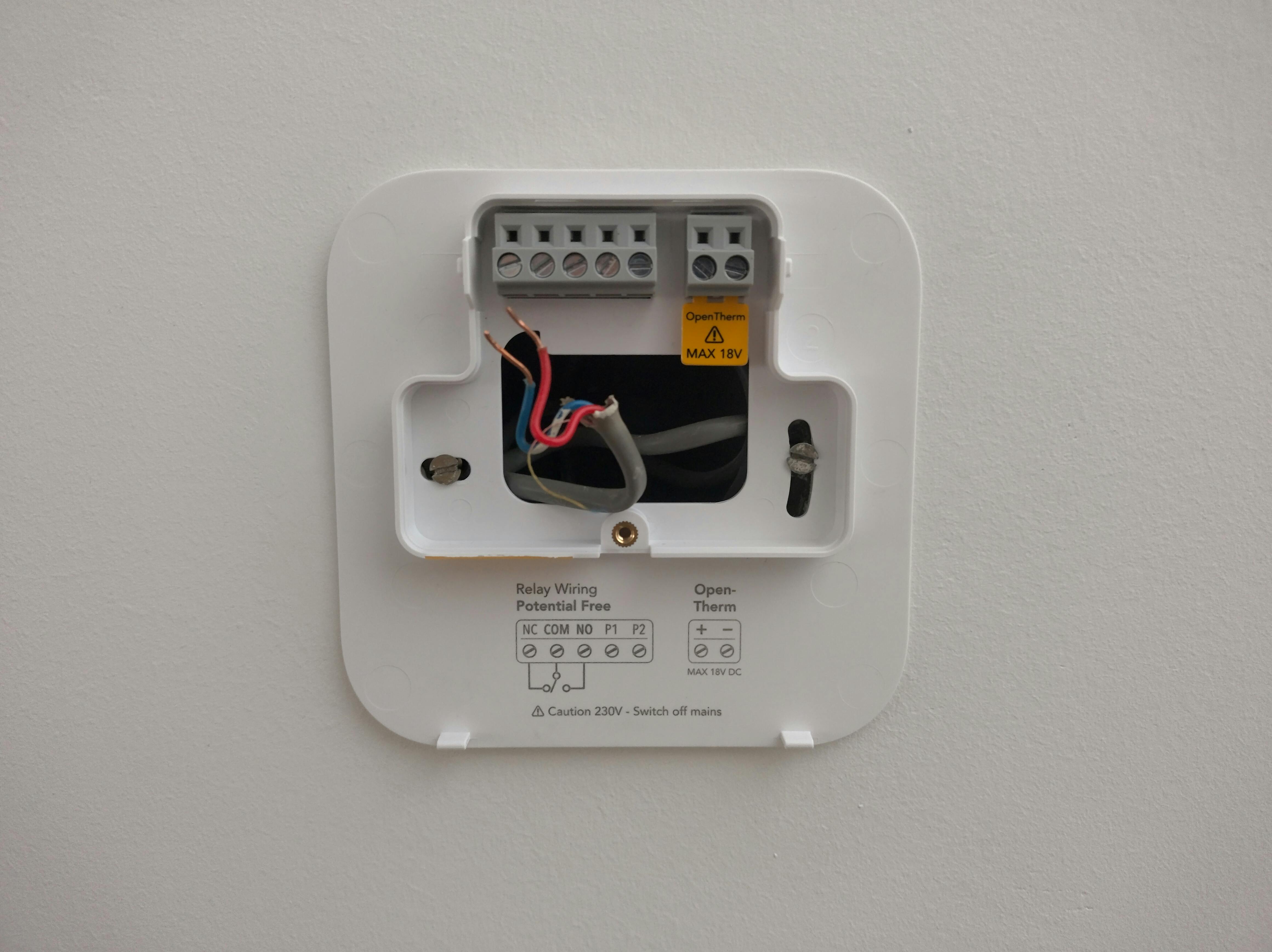

Het installeren van de Tado behelst niet veel meer dan het verbinden van twee draadjes.

De installatie is relatief eenvoudig doordat de Tado zelf nog steeds werkt op drie AAA-batterijen. Hierdoor hoef je geen voedingsmodule bij de cv-ketel zelf te verbinden. Als je nu een traditionele (klok)thermostaat hebt die met twee draadjes met je cv-ketel verbonden is, kun je die waarschijnlijk eenvoudig vervangen door deze Tado X. In de app kun je tijdens de installatie in een wizard je huidige thermostaat kiezen waarna je instructies krijgt om de Tado aan te sluiten.

©Jeroen Boer - ID.nl

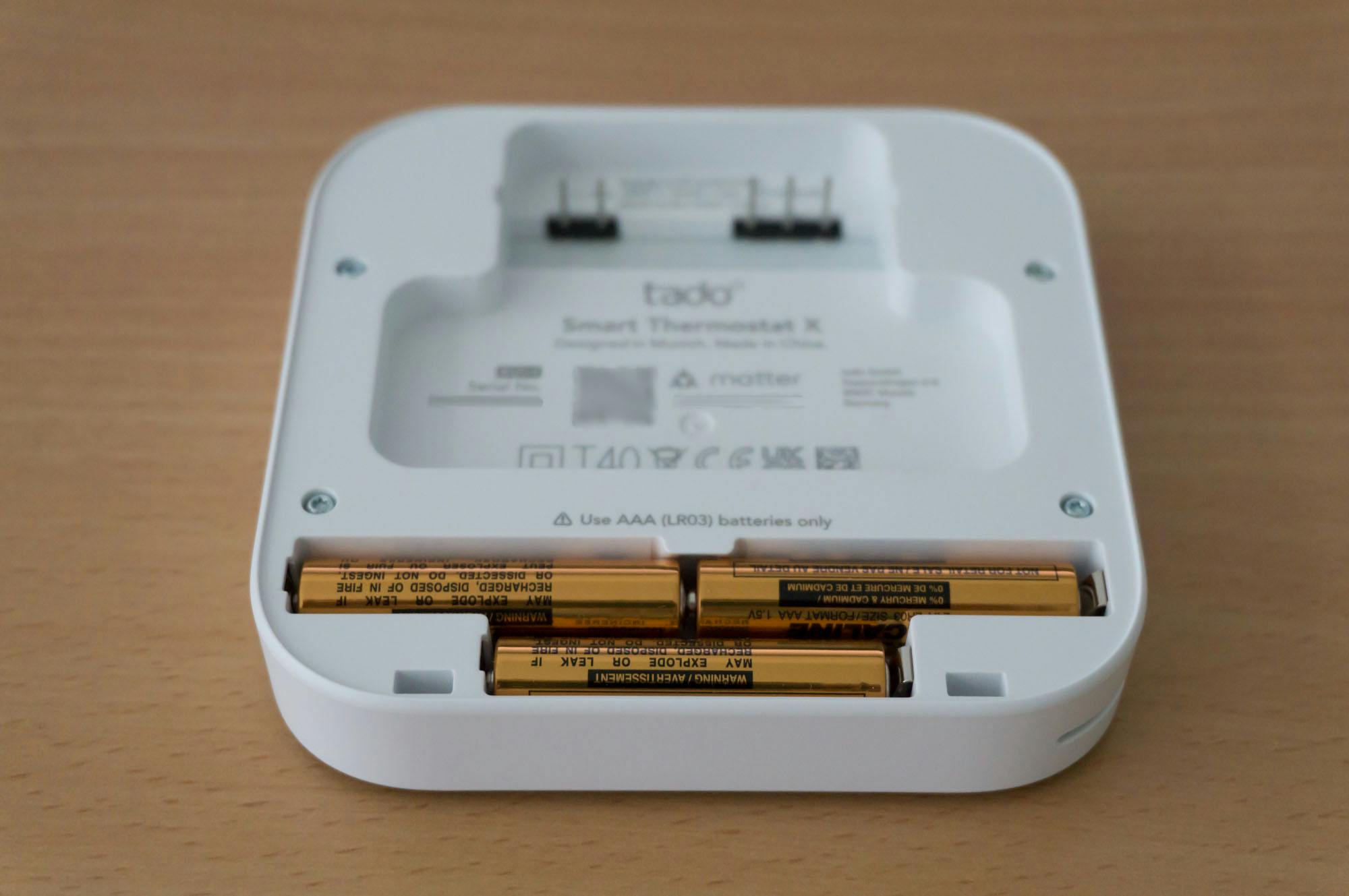

De Tado Slimme Thermostaat X werkt op drie AAA-batterijen.

Modern draadloos protocol

De reden dat Tado X niet compatibel is met bestaande Tado-componenten zoals de bestaande slimme radiatorknoppen (die zijn er nu ook in een X-versie en daar lees je in een ander artikel meer over) is de overgang naar een nieuw draadloos protocol. Op voorgaande Tado-producten gebruikte Tado de 868MHz-band in combinatie met het 6LoWPAN-protocol. Het grote voordeel van 868 MHz zou moeten zijn dat deze frequentieband een groot bereik biedt waardoor knoppen zelfs in een groter huis een goede verbinding met de bridge moeten kunnen maken. In de praktijk bleek dat in sommige huizen (inclusief ons huis) tegen te vallen. Bij problemen moest je dan goed zoeken naar de optimale centrale plek om de bridge op te hangen om alle slimme radiatorknoppen in huis te bereiken. Dat was nog extra gecompliceerd doordat de bridge een bedrade netwerkaansluiting had. Helaas was het bij het oude Tado-systeem niet mogelijk om een tweede bridge of repeater te gebruiken om het signaal te versterken. Je was met een Tado-systeem dan soms ook langdurig aan het troubleshooten, iets dat Tado vermoedelijk ook wel wist. In de app zat zelfs een functie om op de Tado-componenten het woordje Hi te laten tonen om te controleren of al je knoppen binnen bereik van de bridge waren.

©Jeroen Boer - ID.nl

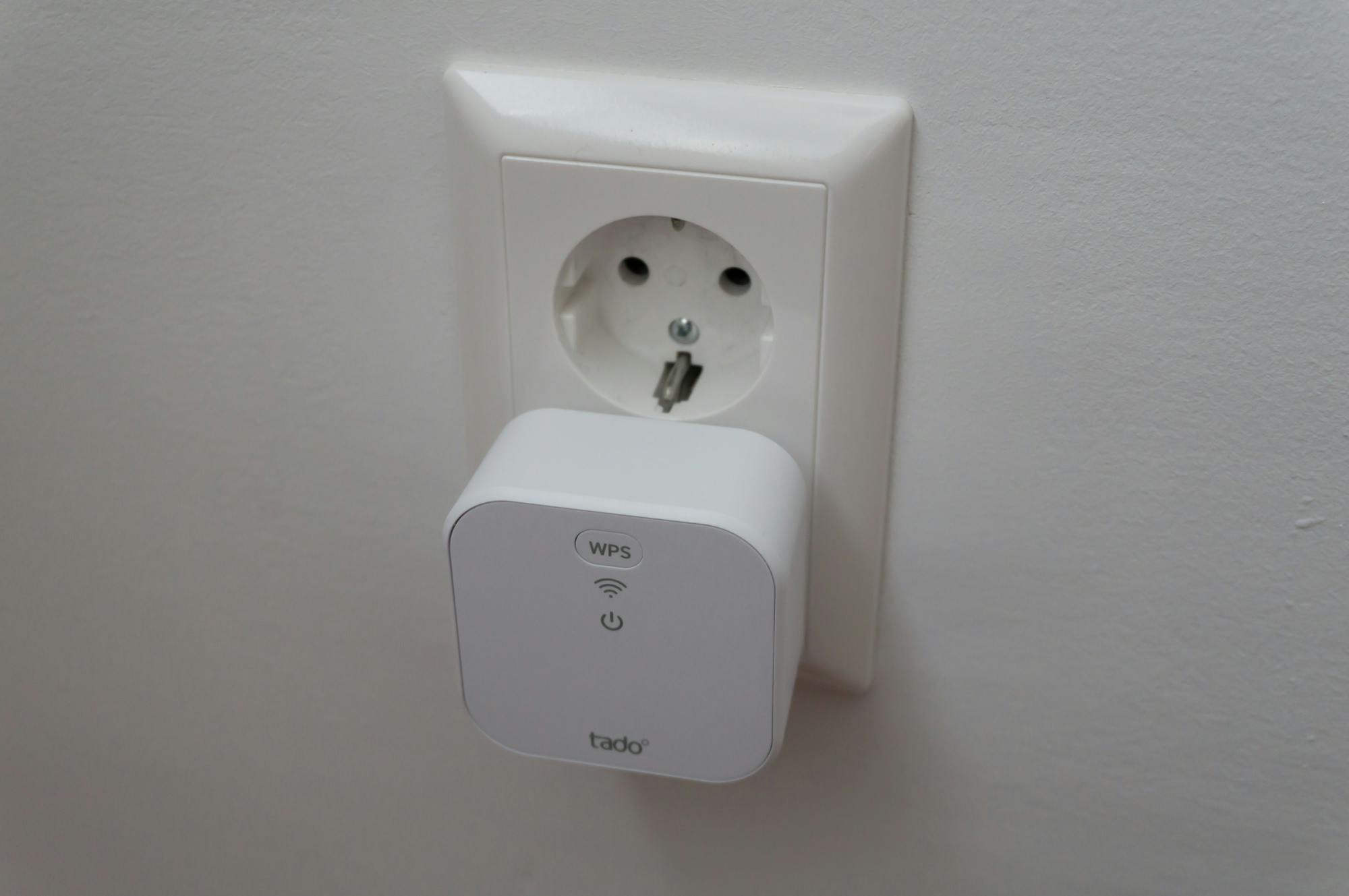

De nieuwe Bridge X maakt gebruik van Thread en is behoorlijk compact. Zelfs op dit compacte dubbele stopcontact voor een Y-doos kun je het tweede stopcontact nog gebruiken.

Bij Tado X heeft Tado deze verbindingsproblemen opgelost door een overstap naar de 2,4GHz-band op basis van het Thread-protocol (inclusief ondersteuning voor Matter). Dat protocol vormt een mesh-netwerk waardoor het nu mogelijk is om meerdere bridges toe te voegen. Ons huis blijft lastig voor draadloze signalen en ook bij dit nieuwe systeem verloor een van de nieuwe radiatorknoppen op de andere verdieping dan waar de bridge hangt soms even de verbinding. Misschien kunnen we een nieuw optimaal plekje vinden, maar er is nu dus een eenvoudigere oplossing. Tado stuurde ons naast de starterkit namelijk ook een extra bridge op (die kost 69,99 euro) en door die boven te hangen, is ook de verbinding daar perfect. Het aansluiten van de bridge is sowieso eenvoudiger geworden, want je verbindt hem nu via wifi met je netwerk (alleen 2,4 GHz) waardoor je sneller naar een goed plekje kunt zoeken. Een bridge heeft een energieverbruik van ongeveer 3 watt.

Je kunt de Tado Slimme Thermostaat X natuurlijk als losstaande thermostaat zonder slimme radiatorknoppen gebruiken. In dat geval zul je nooit last hebben van verbindingsproblemen omdat je de bridge dan simpelweg dicht bij de thermostaat kunt plaatsen.

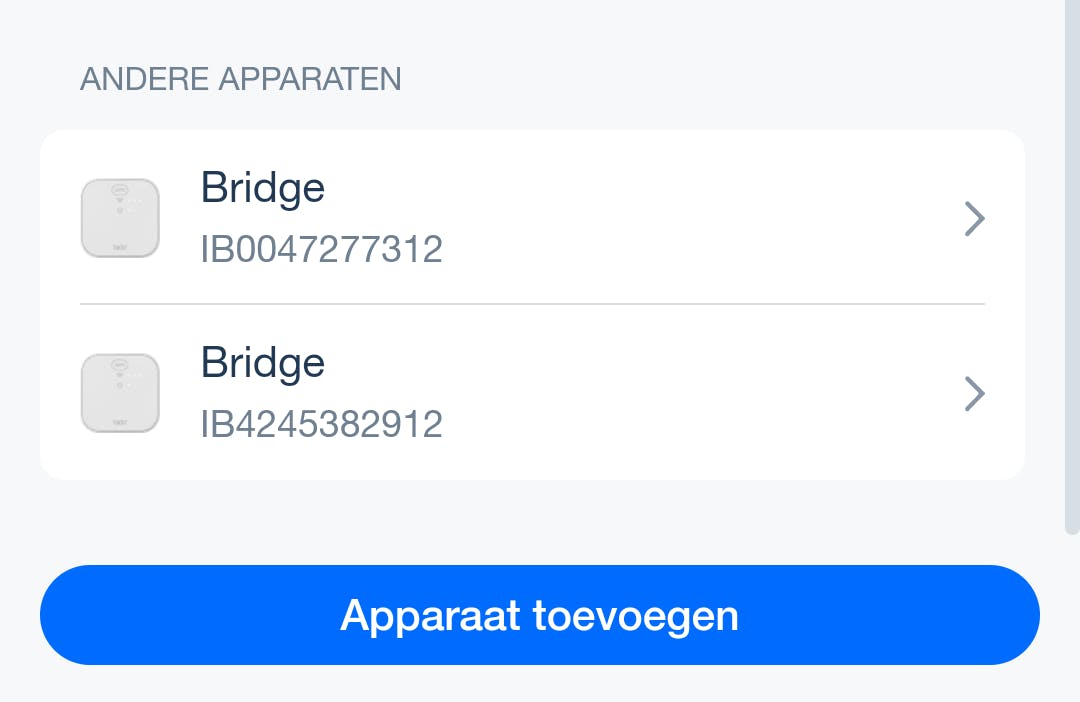

Je kunt nu meerdere bridges aan je Tado-systeem koppelen om het bereik van het draadloze netwerk in je huis te vergroten.

Prima app

De hardware van Tado X is dus flink veranderd, maar dat geldt gelukkig niet voor de software. Tado X gebruikt dezelfde app die al beschikbaar was voor het vorige systeem en werkt op heel kleine details na (zoals de mogelijkheid om de knoppen Hi te laten zien) volledig identiek. In de basis is Tado een geavanceerde klokthermostaat en je kunt voor iedere dag van de week (per kamer als je meerder kamers hebt) een apart schema instellen waarin je aangeeft wat de temperatuur moet zijn op een bepaald tijdstip. Een schema kun je kopiëren van de ene naar de andere kamer, dus je hoeft niet voor iedere kamer opnieuw te beginnen.

Dat klokprogramma geldt als je volgens de app thuis bent. Voor afwezigheid kun je een afwezigheidstemperatuur instellen. Je kunt de temperatuur uiteraard ook handmatig instellen en aangeven hoe lang het klokprogramma genegeerd moeten worden. Dat negeren kan ook onbeperkt.

Naast de app kun je ook inloggen via de website. Die biedt een vergelijkbare interface als de app. Mogelijk vind je webinterface prettig om in eerste instantie het klokprogramma in te stellen.

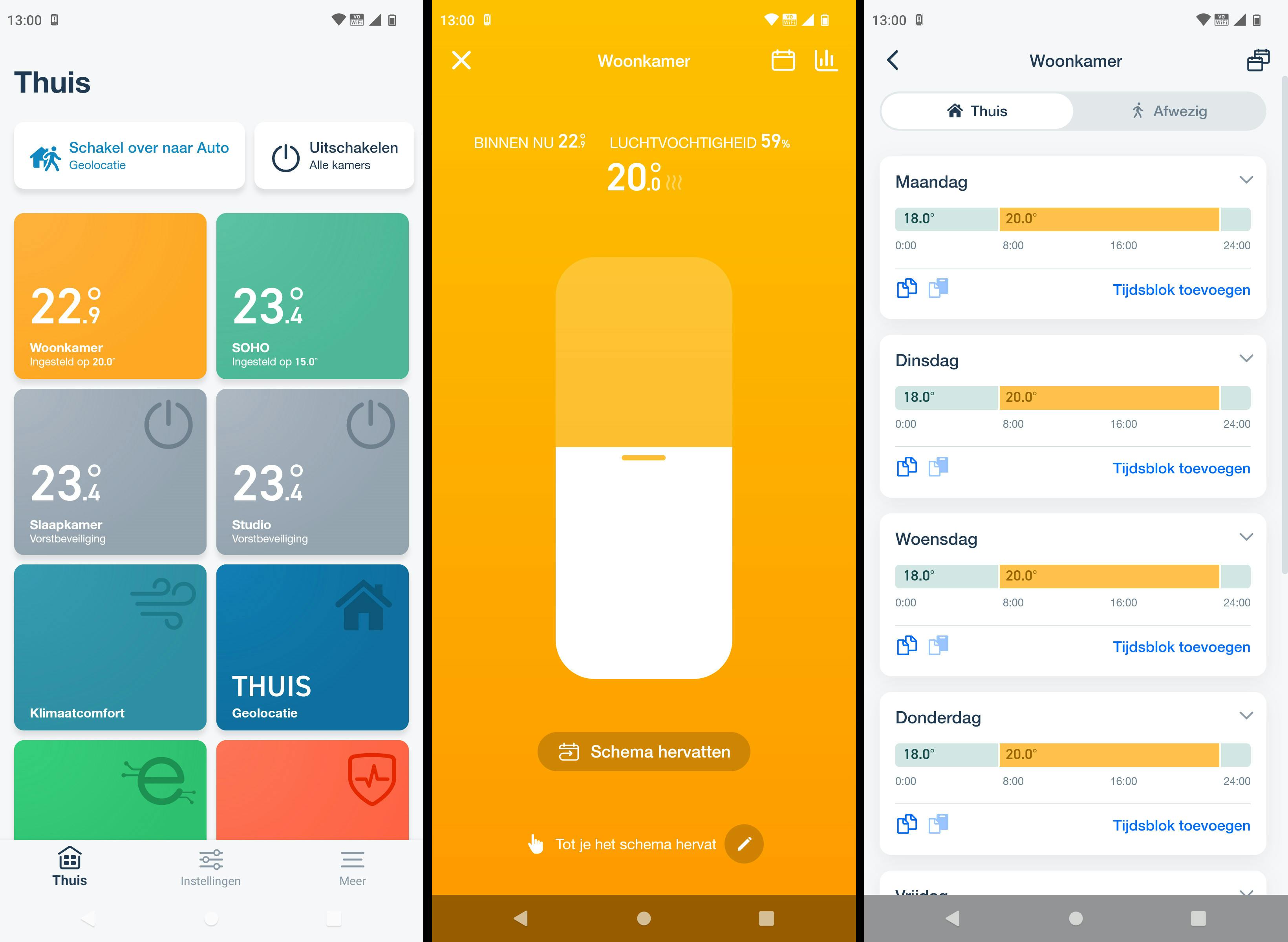

Tado heeft een gebruiksvriendelijke app waar je de thermostaat mee bedient en programmeert.

Auto-Assist

Een mogelijkheid waar Tado om bekend staat, is geofencing – wat door Tado Auto-Assist wordt genoemd. Dankzij je smartphone weet het systeem of je thuis of onderweg naar huis bent en kan het systeem op basis daarvan automatisch de verwarming in- of uitschakelen. Daarnaast kan Auto-Assist ook de verwarming in een kamer automatisch uitschakelen als een open raam gedetecteerd wordt (dit werkt aan de hand van een plotselinge temperatuurdaling). Op dat moment kan de verwarming een bepaalde tijd uitgeschakeld worden om energie te besparen.

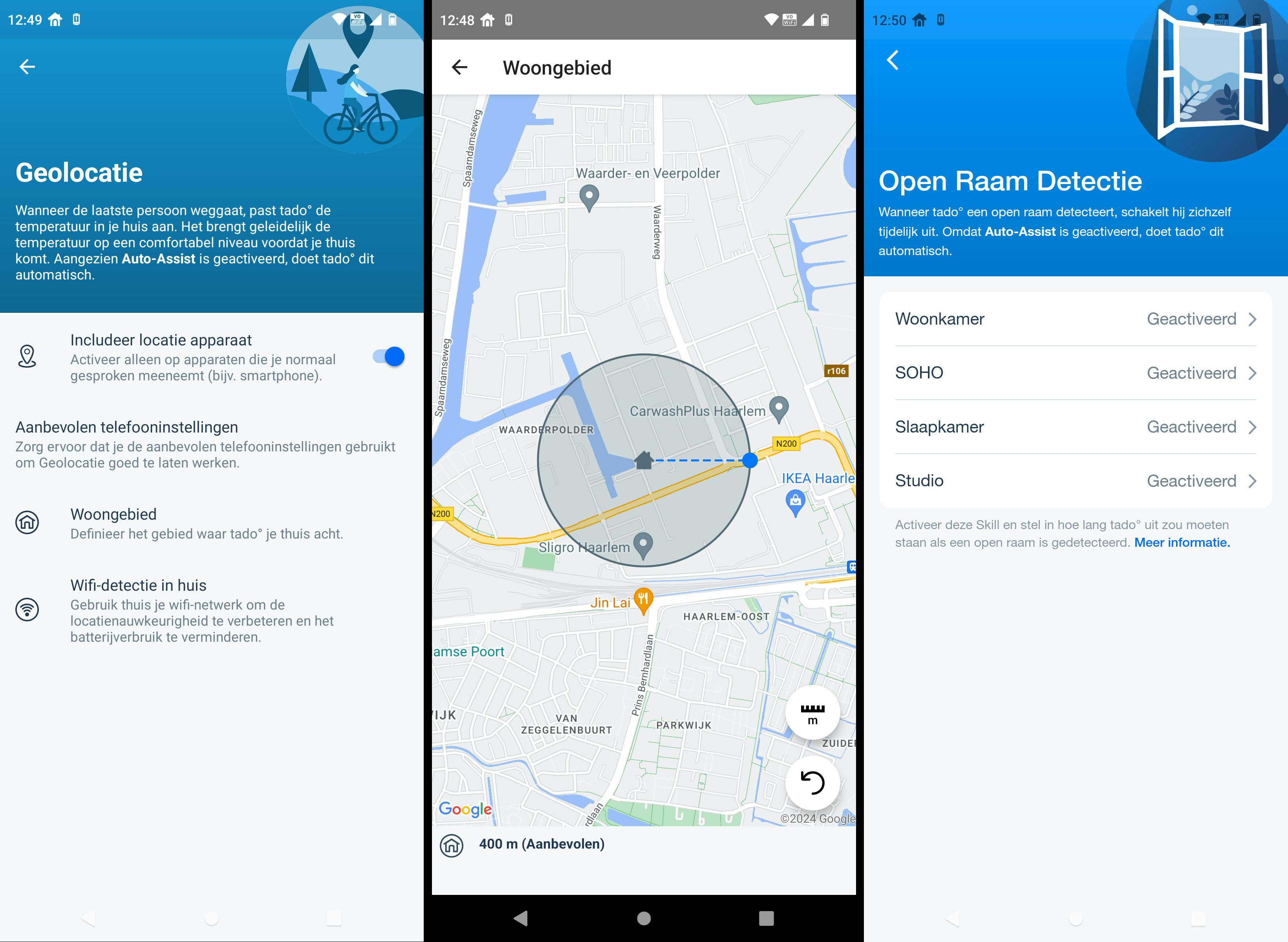

Onder de naam Auto-Assist biedt Tado geofencing en energiebesparing.

Abonnement voor alle functionaliteit

Om deze mogelijkheden volledig automatisch te kunnen gebruiken heb je een Auto-Assist-abonnement nodig dat 3,99 euro per maand of 29,99 euro per jaar kost. Dat abonnement was bij oudere V2- en V3-varianten niet nodig en werd geïntroduceerd bij de Tado V3+ die al een aantal jaar op de markt is. Als je een gebruiker van een ouder Tado V2- of V3-systeem bent waarbij je Auto-Assist zonder abonnement gebruikt, moet je bij een overstap naar Tado X toch gaan betalen omdat die functionaliteit aan de oude bridge was gekoppeld. Voor gebruikers van een V3+-systeem verandert er niks, die hadden al een abonnement voor Auto-Assist nodig. Voor nieuwe gebruikers maakt het helemaal niet uit: alle Tado systemen die je nu nieuw kunt kopen (de oudere V3+ en deze nieuwe X) vereisen een abonnement voor Auto-Assist.

Overigens krijg je ook zonder te betalen een vorm van geofencing en open-raamdetectie, alleen werkt dit dan niet automatisch. In plaats daarvan geeft de app je een melding als er een verandering gedetecteerd wordt en wordt als je op die melding klikt de app geopend. Vervolgens moet je zelf de verwarming uit- of inschakelen.

Daarnaast voegt het abonnement nog twee kleinere mogelijkheden toe in de vorm van Care & Protect dat de status van je cv-ketel monitort en je waarschuwt bij mogelijke storingen én uitgebreidere data laten zien over je energieverbruik. Ook zonder te betalen krijg je echter al gegevens te zien rondom je verbruik en in veel gevallen kun je je gasverbruik ook via een slimme meter monitoren. Je kunt het abonnement een week lang gratis uitproberen om te zien of het voor jou wat toevoegt.

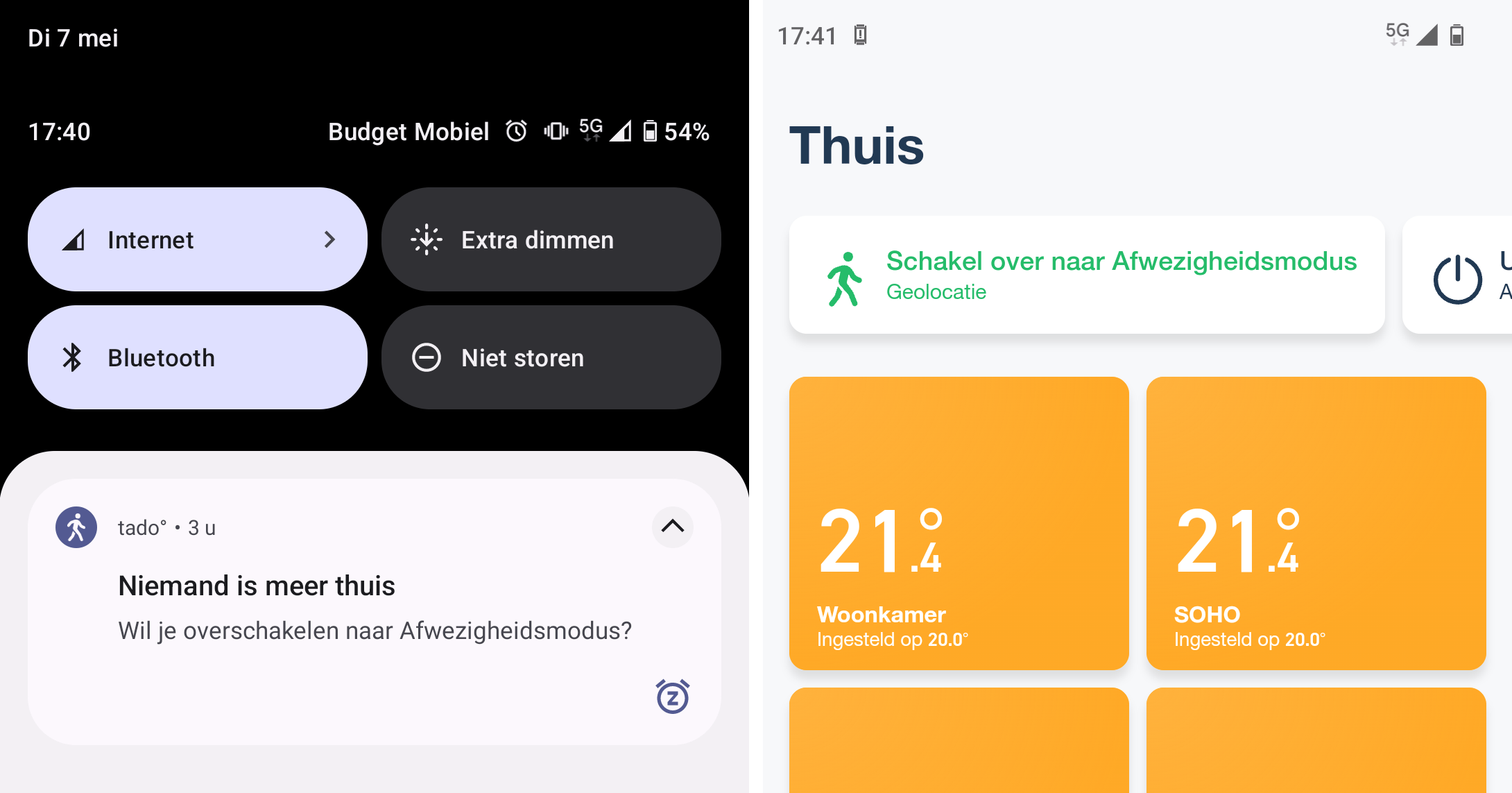

Zonder abonnement krijg je een pop-up op het moment dat je niet thuis bent waarna je zelf op de knop drukt om over te schakelen naar de afwezigheidsmodus.

Conclusie

De voorgaande Tado Slimme Thermostaat was al een prettige basis voor je verwarmingssysteem en dat is met de nieuwe Tado Slimme Thermostaat X alleen maar beter geworden. De verbetering zit hem wel vooral in het achterliggende protocol waar je alleen iets van merkt als je de slimme thermostaat ook combineert met slimme radiatorknoppen. Maak je zo'n combinatie niet, dan merk je in de praktijk weinig verschil met een oudere variant. Dat komt doordat je een slimme thermostaat vooral vanuit de app gebruikt en die app is precies hetzelfde gebleven. Dat is geen minpunt, want Tado had zijn zaakjes al uitstekend voor elkaar. De app zit helder in elkaar, laat zich snel programmeren en valt op door de handige geofencing-mogelijkheid. Om die helemaal automatisch te gebruiken heb je wel een abonnement nodig, maar ook zonder abonnement waarschuwt de app je netjes op het moment dat je niet meer thuis bent. De verwarming onnodig laten branden hoeft dus nooit meer. Wil je een slimme thermostaat aanschaffen, dan is de Tado Slimme Thermostaat X kortom een prima keuze, zeker als je van plan bent om het systeem uit te breiden met slimme radiatorknoppen.
