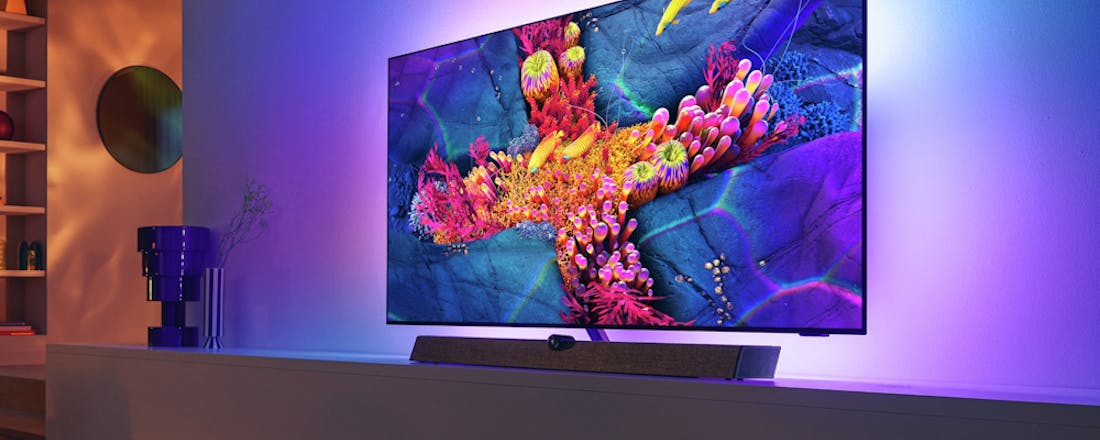

Review Philips 65OLED937/12 - Spetterend beeld én geluid
Huis

Review Philips 65OLED937/12 - Spetterend beeld én geluid

De Philips 65OLED937 biedt de beste beeldkwaliteit die Philips kan leveren én indrukwekkende geluidsprestaties dankzij een uitgekiende luidsprekerbalk van het gerenommeerde Bowers & Wilkins. Dat is genoeg om de aandacht van elke filmfan te trekken. Maar hoe goed is die combinatie eigenlijk?

Legendarisch
Conclusie

We zeiden het al aan de start van deze review: de Philips 65OLED+937 is niet voor iedereen. Maar, als je op zoek bent naar een echte thuisbioscoop, een toestel dat top beeld- én geluidskwaliteit levert, dan mag, misschien zelfs moet, deze bovenaan je lijst staan. De combinatie van het nieuwe OLED-paneel en de Philips P5 AI Dual Picture Engine zorgt voor knallende beeldkwaliteit met spetterende lichtaccenten, veel schaduwnuance, en intense maar natuurlijke kleuren.  De Bowers & Wilkins luidsprekerbalk geeft veel soundbars het nakijken. Draai het volume gerust open, en dompel de kamer onder in muziek. Ook op features is er niet bespaard, van HDMI 2.1 tot Android TV en natuurlijk Ambilight Plus, deze tv heeft veel plezier voor je in petto. Al dat moois zit in een strak en luxueus afgewerkt design. Goedkoop is hij niet, maar hij is het waard.

Plus- en minpunten
  • Nieuw OLED-paneel met uitstekende helderheid
  • Prachtige HDR-beelden, dankzij Advanced Tonemapping
  • Uitstekende beeldverwerking, met slimme lichtsensor
  • Universele HDR-ondersteuning
  • Sublieme audioprestaties, Dolby Atmos
  • Vierzijdige Ambilight Plus
  • HDMI 2.1 met alle gamefeatures
  • Rijke Android TV omgeving en DTS Play-Fi
  • Remote veroorzaakt soms foute toetsaanslagen
  • Slechts twee HDMI 2.1-aansluitingen

PHILIPS 65OLED937/12

  • Adviesprijs: 3.499 euro
  • Wat: Ultra HD OLED-tv
  • Schermformaat: 65 inch (165 cm), vlak
  • Aansluitingen: 4x HDMI (2x v2.1 48 Gbps, 2x v2.0 18 GBps, ARC/eARC, ALLM, 4K120 HFR, VRR, AMD Freesync, NVIDIA GSync), 3x USB, 1x optisch digitaal uit, 1x hoofdtelefoon, subwoofer pre-out, 2x antenne, 1x Ethernet, Bluetooth
  • Extra’s: HDR10, HLG, Dolby Vision, HDR10+ Adaptive, Dolby Atmos, WiFi ingebouwd, Android 11.0, DTS Play-Fi, USB/DLNA-mediaspeler, DVB-T2/C/S2, CI+-slot, 6th Gen P5 AI Dual Picture Engine, vierzijdige Ambilight Plus
  • Afmetingen: 1.444 x 929 x 268 mm (incl. voet)
  • Gewicht: 40,4 kg (incl. voet)
  • Verbruik: SDR 112 (G) / HDR 108 watt (G)

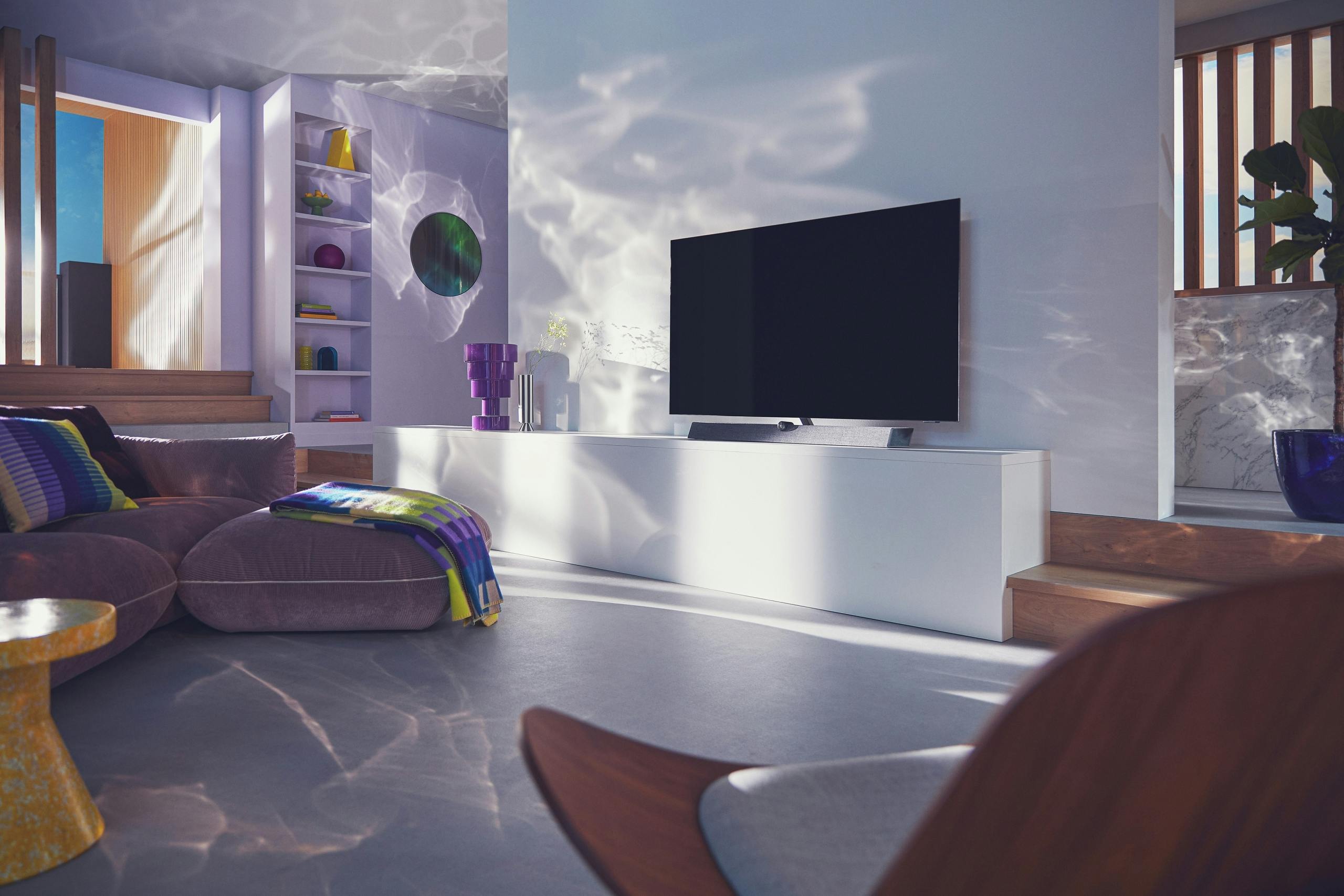

Van de OLED937 kan je onmogelijk zeggen dat hij er gewoontjes uitziet. Dat is niet te wijten aan het scherm, dat ziet er uit zoals we OLED-schermen ondertussen al lang kennen. Het is slank, met een fijne metalen rand, het woord kader is hier niet op zijn plaats. Nee, het is die forse luidsprekerbalk die tegelijk dienst doet als voet die het toestel zo opmerkelijk maakt.

Dat design is ongetwijfeld niet voor iedereen. Wie echt een thuisbioscoop wilt, zweert misschien bij een AV-receiver en luidsprekers. Maar wie zo dicht mogelijk bij bioscoopgeluid wil geraken zonder extra toestellen mag deze Philips zeker op zijn lijst zetten. De afwerking is in elk geval top.

De slanke maar stevige chrome hals verbindt het toestel met de luidsprekerbalk. Philips voorziet twee verschillende versies van die hals in de doos, een voor wandmontage, en een voor opstelling op een meubel.

Nieuwe Ambilight

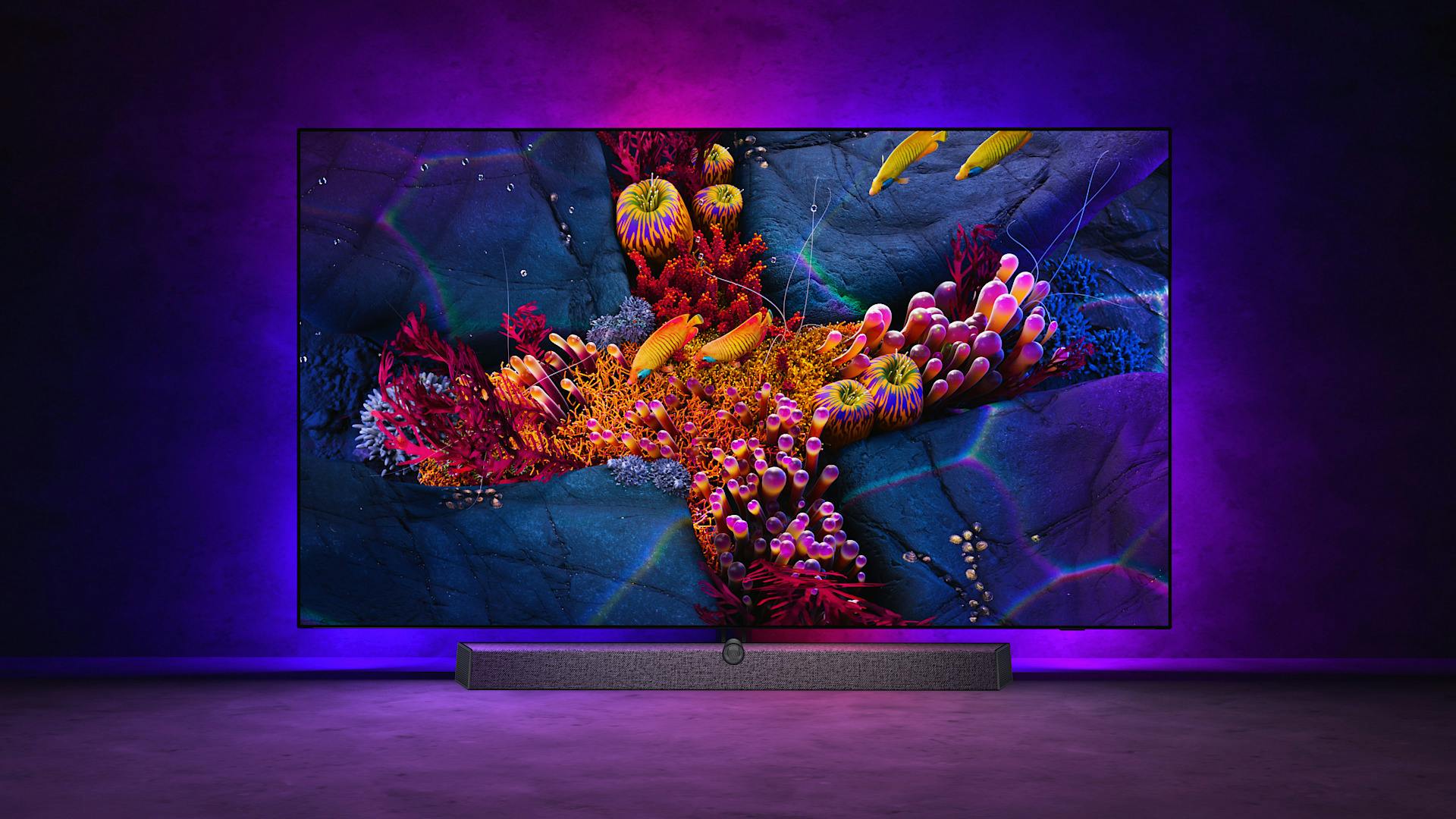

Het spreekt vanzelf dat Ambilight niet mag ontbreken op een topmodel. De vierzijdige versie op de OLED937 is bovendien de vernieuwde Ambilight Plus. Daarbij wordt elke LED individueel aangestuurd, op gewone Ambilight gebeurt die aansturing in groep. Zo kan Ambilight Plus een veel meer gedetailleerde gloed op de muur projecteren die nauwkeuriger de actie op het scherm volgt.

Ambilight smeert niet alleen de sfeer van de film over heel de muur uit, het is ook een feature waarvan je de mogelijkheden wat moet ontdekken. Je kan Ambilight inzetten als bias-light met een zachtwitte gloed, of als sfeerlamp. Je kan het laten reageren op de muziek van je party. En dankzij Aurora kan je nu ingebouwde sfeerbeelden op het scherm zetten, met Ambilight omkadering, zodat de tv de kamer opfleurt als er geen tv gekeken wordt.

©PXimport

Sprankelende beelden met het nieuwste OLED-paneel

Voor deze topper is enkel het beste goed genoeg, en dus koos Philips voor het nieuwste OLED-EX paneel met heatsink. En de resultaten stellen niet teleur. Op een 10% venster haalt deze tv 843 nits piekhelderheid (en op een 2% venster zelfs 970 nits). Die cijfers zijn goed maar laten geen grote winst zien. Dat verandert echter als je naar het volledig witte veld kijkt, daar haalt de OLED937 een vlotte 203 nits, en dat is voor een OLED-paneel erg goed, en bijvoorbeeld 10% meer dan de 55OLED807.

Ook het kleurbereik scoort uitstekend, maar daar zien we geen significante verbetering, 97% P3 is in elk geval uitstekend. Verwacht je dus aan knappe HDR-beelden, over de gebruikte standaard hoef je je alvast geen zorgen te maken, er is ondersteuning voor HDR10, HLG, HDR10+ en Dolby Vision.

De Filmmaker-modus is goed gekalibreerd, zowel in SDR als HDR, met heel wat schaduwdetail en uitstekend witdetail, en vooral erg accurate kleuren. Wie dat laatste extra beetje nauwkeurigheid wil en zijn toestel naar filmstudio referentieniveau wil krijgen, kan een kalibratie laten uitvoeren. De OLED937 ondersteunt automatische kalibratie met de Calman software van Portrait Displays.

Top beeldverwerking

De OLED+ topmodellen van Philips, te herkennen aan de 6th Gen P5 AI Dual Picture Engine, genieten van een aantal exclusieve voordelen op vlak van beeldverwerking. Dat betekent dat je alvast mag rekenen op de goede resultaten die we al zagen op de OLED807. Een slimme lichtsensor (Ambient Intelligence) die helderheid, tonecurve en kleurtemperatuur kan aanpassen, uitstekende upscaling, en goede ruisonderdrukking.

©PXimport

Als extra’s biedt de OLED937 AI-gebaseerde scherpte die binnen één beeld verschillende instellingen gebruikt. Zo haalt hij extra detail naar boven, zonder de typische artefacten van te hoge scherpte instelling. De processor werkt ook een van de zwakke punten van de OLED807 weg, want hij heeft een goede anti-banding oplossing die goed kleurstroken wegwerkt in zachte gradiënten, zonder overmatig veel detail weg te drukken.

Een extra speciale behandeling voor HDR

De beeldprocessor van de OLED937 heeft ook een verbeterde aanpak voor HDR-beelden, onder de naam ‘Advanced HDR Tonemapping’. Daarbij wordt elk frame van de video volledig geanalyseerd en bepaalt de processor hoe hij het best dat specifiek frame toont. De tonecurve kan dus van frame tot frame verschillen. Dat heeft verschillende voordelen. Donkere en matig heldere scenes worden niet donkerder gemaakt. En in heldere scènes wordt clipping van witdetail vermeden.

De resultaten van die aanpak mogen gezien worden. De Philips haalt heel veel kleur naar boven in heldere beelden, hij benadrukt lichtaccenten en bewaart heel goed witnuances. Philips kan misschien nog wat schaven aan het algoritme, want een keer zagen we ook witdetail verdwijnen, maar dat kijken we graag door de vingers.

Om echt het maximum uit het nieuwe OLED-scherm te halen kan je bovendien HDR Perfect activeren. Daarmee gebruikt de tv de lichtreserves die hij heeft bij matig heldere scènes om het beeld extra helder te maken. Dat is een handige truc als je HDR kijkt bij veel omgevingslicht.

©PXimport

Bowers & Wilkins audio om van te smullen

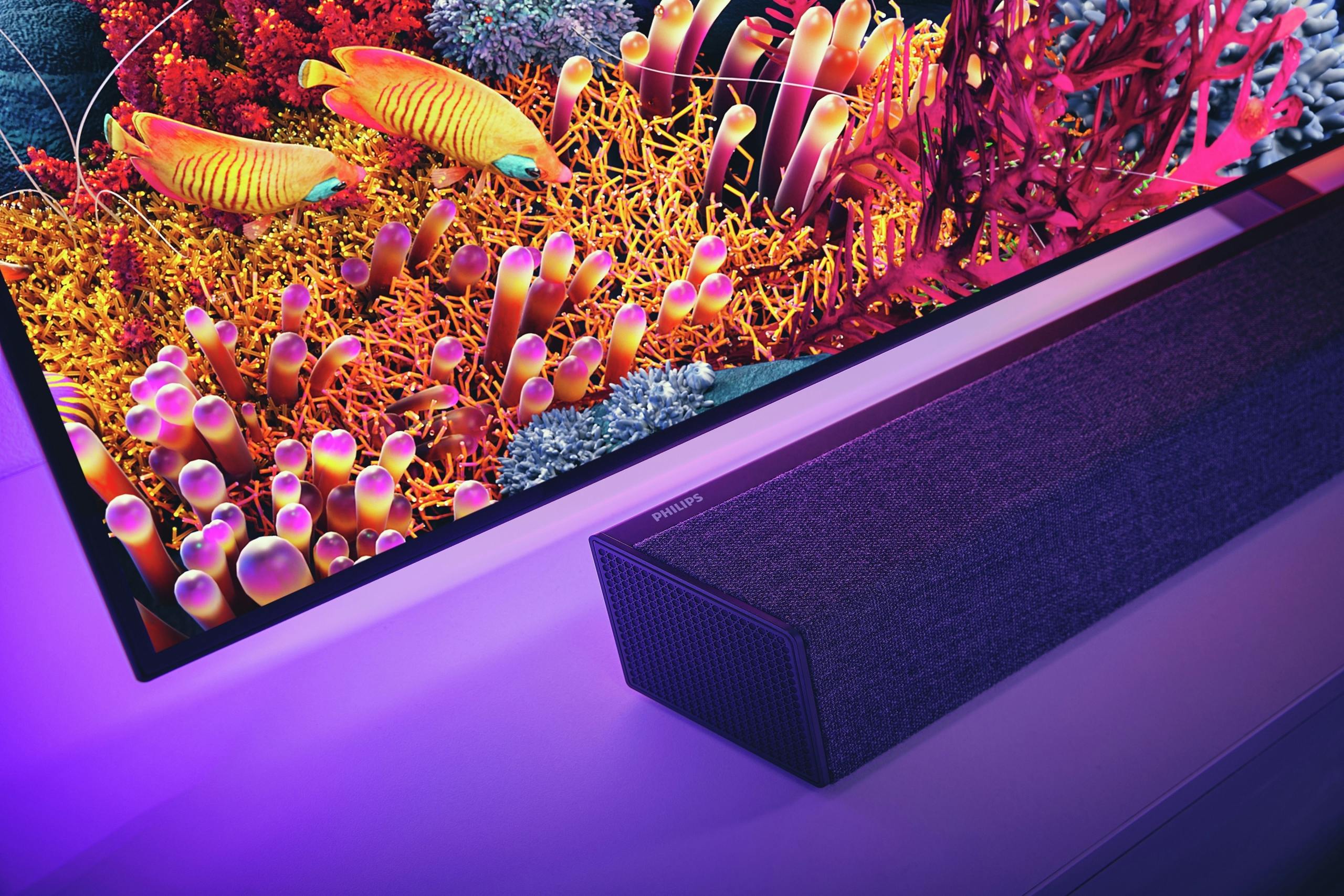

Die luidsprekerbalk onderaan de tv is niet alleen een blikvanger, het is ook een indrukwekkende audio-oplossing. Je herkent de Bowers & Wilkins signature ‘Tweeter-on-top’, die zorgt voor kristalheldere dialogen. Daarnaast bouwde de Britse fabrikant verder op het ontwerp van vorig jaar, met drie tweeters, vier midrange speakers, een krachtige woofer, en twee opwaarts gerichte Dolby Atmos speakers. Dat werd nog verder uitgebreid met twee extra zijwaarts gerichte speakers.

Samen goed voor een 5.1.2-systeem met 95 Watt vermogen, en een geluidskwaliteit waar we zowaar stil van worden. Want wat je ook speelt, subtiele soundtracks, krachtige, epische filmmuziek, maar ook harde metal of ingetogen stemmen, deze luidsprekerbalk levert knappe klank. En hij is bovendien echt in staat om je midden in de actie te zetten met uitstekende surround en een duidelijk Atmos-effect, met geluid dat van boven je komt.

©PXimport

Android TV en gamerplezier

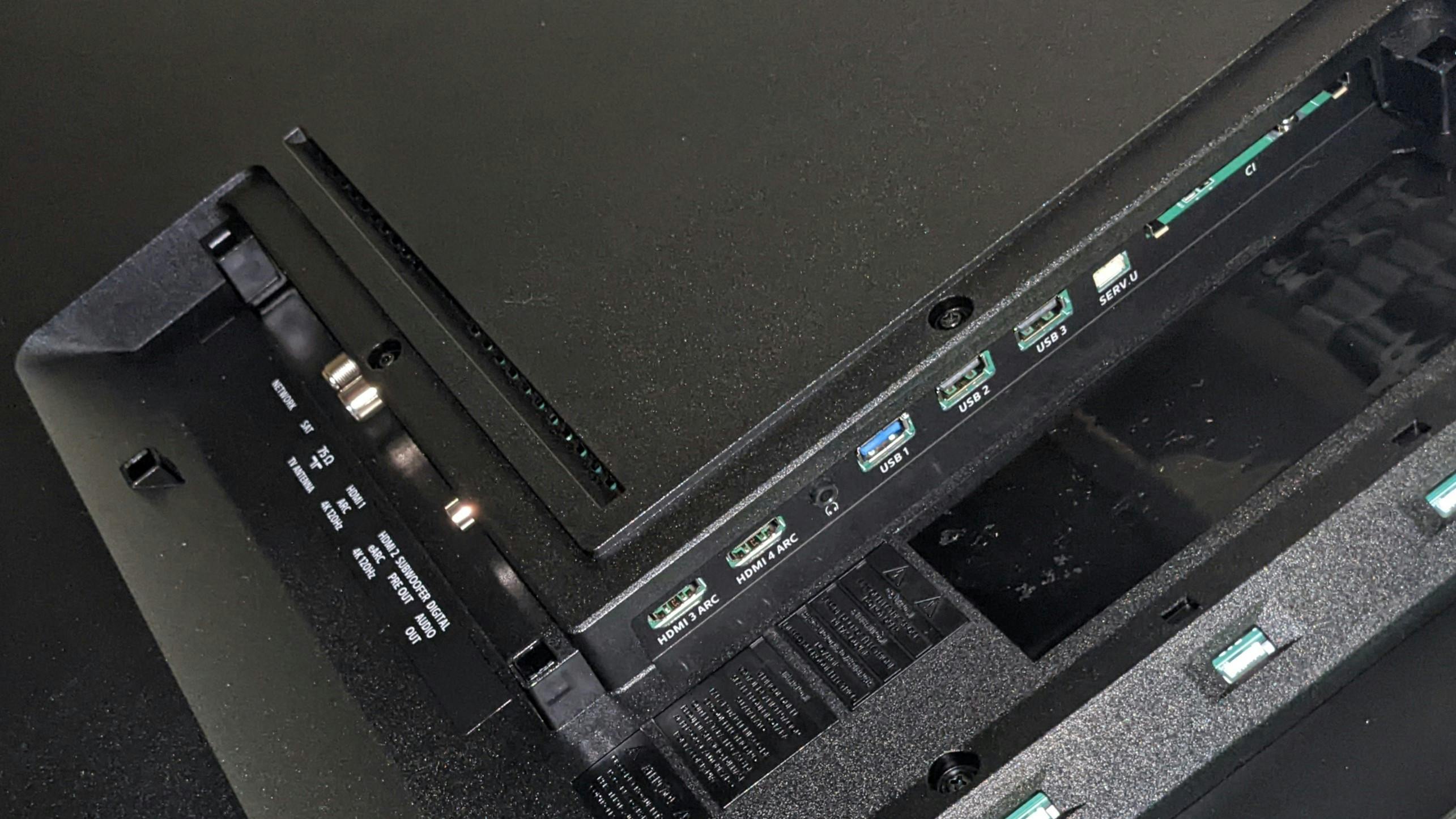

Deze Philips heeft vier HDMI-aansluitingen, waarvan twee de volledige HDMI 2.1 48Gbps bandbreedte leveren en ondersteuning voor 4K120, ALLM en VRR (HDMI VRR, AMD Freesync en NVIDIA Gsync). De input-lag van 21,7 ms in 4K60 en 11,0 ms in 2K120 is erg goed. Philips levert ARC op alle aansluitingen, maar wie eARC wil moet daarvoor een van de twee HDMI 2.1-aansluitingen opofferen.

Philips blijft voorlopig nog bij de Android TV interface, maar het kan zijn dat je bij een volgende software update toch de stap naar Google TV maakt. Het verschil tussen beide neemt af, en je krijgt hoe dan ook het ruimste app-aanbod op de markt. Wie de tv wilt opnemen in een multi-room audiosysteem kan dat doen met DTS Play-Fi. Philips levert helaas geen Airplay 2 op zijn toestellen.

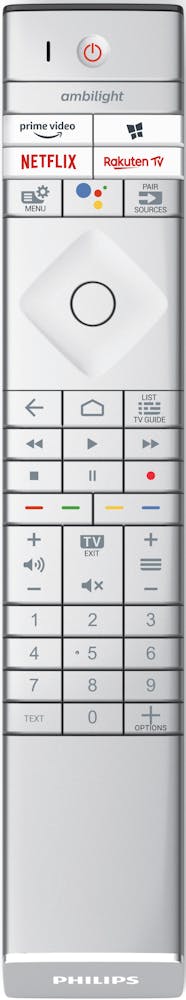

De afstandsbediening herkennen we van de OLED807. Het is een stijlvolle verschijning met verlichtte toetsen en een Muirhead leder rug die de remote een fijne luxe-touch geeft. Onze enige klacht is dat de nauw op elkaar aansluitende toetsen zo volledig vlak zijn afgewerkt dat je duim gemakkelijk afdwaalt en een foute toets aanslaat.

Conclusie

We zeiden het al aan de start van deze review: de Philips 65OLED+937 is niet voor iedereen. Maar, als je op zoek bent naar een echte thuisbioscoop, een toestel dat top beeld- én geluidskwaliteit levert, dan mag, misschien zelfs moet, deze bovenaan je lijst staan. De combinatie van het nieuwe OLED-paneel en de Philips P5 AI Dual Picture Engine zorgt voor knallende beeldkwaliteit met spetterende lichtaccenten, veel schaduwnuance, en intense maar natuurlijke kleuren.

De Bowers & Wilkins luidsprekerbalk geeft veel soundbars het nakijken. Draai het volume gerust open, en dompel de kamer onder in muziek. Ook op features is er niet bespaard, van HDMI 2.1 tot Android TV en natuurlijk Ambilight Plus, deze tv heeft veel plezier voor je in petto. Al dat moois zit in een strak en luxueus afgewerkt design. Goedkoop is hij niet, maar hij is het waard.
