Vroeger verdween je meteen na je pensioen al achter de geraniums. De senioren van nu doen dat anders: ze blijven actief en trekken er graag op uit. Bijvoorbeeld op de e-bike. Maar om veilig en comfortabel te blijven fietsen, zijn er wel een aantal zaken om rekening mee te houden.

Ben je op leeftijd en heb je een elektrische fiets of wil je er een kopen? ID.nl heeft acht nuttige tips voor je waarmee je veilig en comfortabel de weg op gaat. 1: Kies een e-bike die bij je past | 2: Neem een fiets met een lage instap | 3: Controleer of de zadelpen goed verstelbaar is | 4: Ga lager zitten | 5: Stel het stuur juist in | 6: Kies ergonomische handvatten | 7: Met een middenmotor fiets je zekerder en (dus) veiliger | 8: Onmisbare accessoires: achteruitkijkspiegel en fietshelm

Lees ook: Hoe verhoog je het comfort van je e-bike?

1: Kies een e-bike die bij je past

Ga bij de aanschaf van een e-bike niet over één nacht ijs. Natuurlijk, je nieuwe fiets zal in eerste instantie de juiste framemaat moeten hebben, maar wat ook belangrijk is: wat wil je ermee gaan doen? Op welk terrein ga je fietsen? Hoeveel kilometers wil je maximaal afleggen? Wil je hem vooral gebruiken voor lange fietsvakanties in de bergen, dan heb je waarschijnlijk een ander model nodig dan wanneer je hem alleen wilt gebruiken om op mooie dagen een stukje door de streek te fietsen.

Vergelijk verder merken met elkaar en probeer ook meerdere fietsenwinkels te bezoeken. Ook belangrijk: vergeet niet een proefrit te maken. Dan pas heb je een goed overzicht wat er op e-bikegebied te koop is en welke e-bike voor jou geschikt is.

2: Lage instap: makkelijker én veiliger

Heb je moeite met opstappen, kies dan een e-bikemodel met een zogenaamde lage, ruime instap. Gelet op de toekomst is het ook voor heren op leeftijd verstandig om voor een damesmodel te kiezen. Vrijwel ieder fietsmerk heeft wel een e-bike in het assortiment waarbij er voor de instap (en afstap) extra veel ruimte is gecreëerd. Hierdoor maak je het opstappen en afstappen voor jezelf extra makkelijk en zul je minder snel je evenwicht verliezen. Ook zijn er e-bikes met een éxtra lage instap: hierbij ligt het frame gelijk of zelfs lager dan de trapas. Wanneer je veel moeite hebt om je benen goed op te tillen is zo’n e-bike dé oplossing.

©luciano - stock.adobe.com

3: De zadelpen moet je ruim kunnen verstellen

Bij de aanschaf van een e-bike is de keuze van de juiste framemaat cruciaal. Let er daarbij vooral op dat de zadelpen genoeg instelruimte heeft in het frame. De zadelpen moet dus omhoog kunnen, maar er moet ook voldoende ruimte zijn om de zadelpen te laten zakken. Koop je een iets te groot frame, dan heb je later nooit meer de mogelijkheid om het zadel lager te zetten om meer veiligheid in te bouwen.

4: Probeer lager op het zadel te zitten

Fietsen op een e-bike vergt nogal wat aanpassingen. Twijfel je nu al aan het veilig op- en afstappen, zet het zadel dan zó laag dat je met je voeten plat op de grond kunt staan. In eerste instantie zul je dit niet als de meest comfortabele fietsmanier ervaren. Dé oplossing is een zadelpenverlengstuk waarbij het zadel naar achteren wordt verplaatst. Zo kun je je benen tijdens het fietsen iets meer strekken, terwijl je tegelijkertijd in noodgevallen meteen bij de grond kunt, waardoor de kans op omvallen kleiner wordt. Ben je eenmaal gewend aan het fietsen op een e-bike, dan kun je het zadel weer iets hoger instellen.

5: De juiste stand van je stuur zorgt dat je goed zit

Een goede zitpositie op de e-bike is voor een groot deel afhankelijk van de mate waarin je het stuur kunt verstellen. Pijn in de schouders, rug, armen en polsen op hogere leeftijd komen vaak doordat je zithouding op de fiets niet goed is. Daarbij speelt de positie van het stuur een belangrijke rol. Met de invoering van de a-head stuurpennen op e-bikes laat de instelbaarheid vaak te wensen over. Let er bij de aanschaf dus op, dat je het stuur niet alleen hoger en lager kunt zetten, maar ook dichter bij je of verder van je af.

Lees ook: De ultieme Top 20 e-bike-accessoires voor een geweldige fietservaring

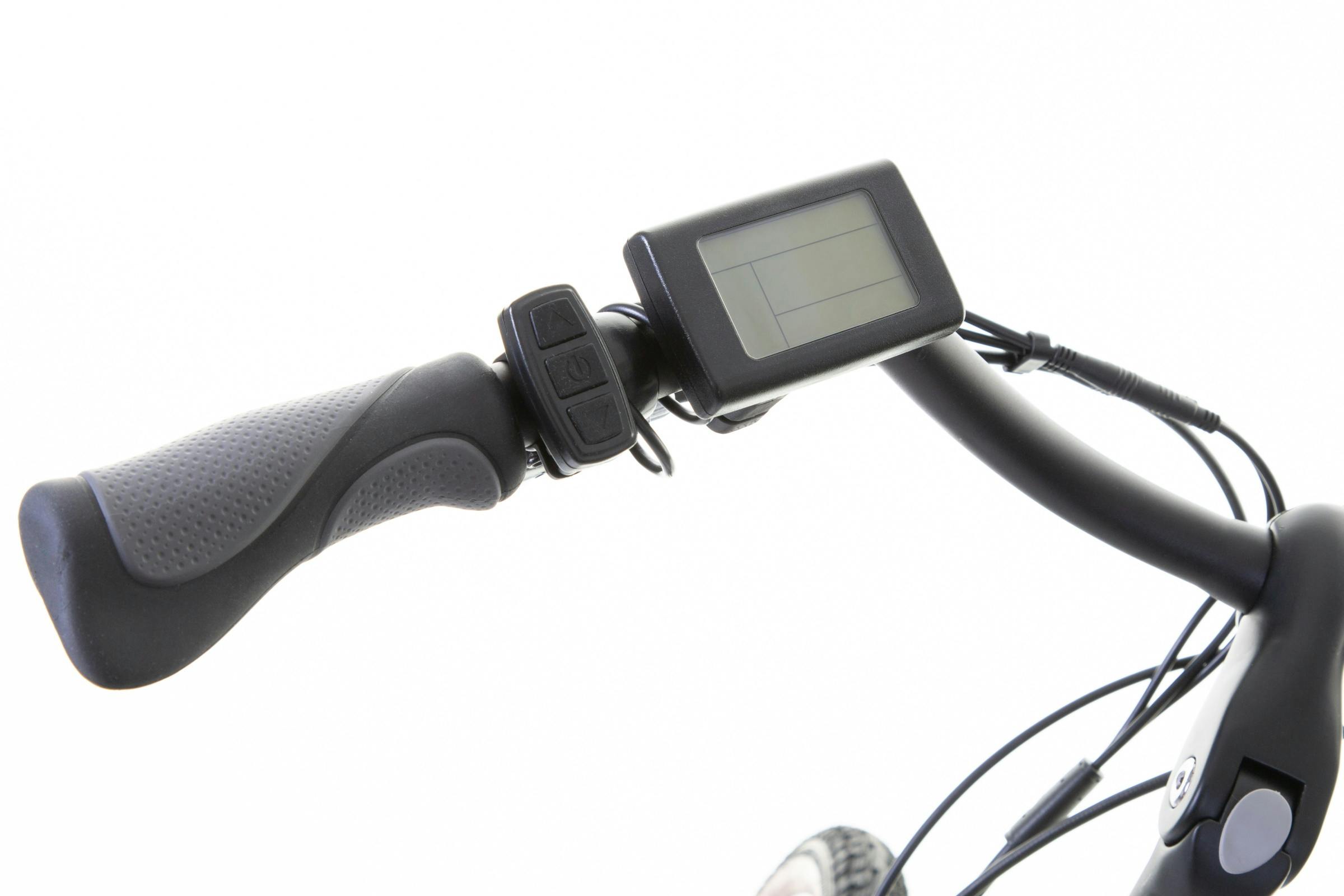

6: Ergonomische handvatten om hand- en polsklachten te voorkomen

Op oudere leeftijd ontstaan er vaak klachten aan handen en polsgewrichten. Tijdens het fietsen worden de handen stijf, kun je last krijgen van slapende vingers en treden er tintelingen op. Ook aan het polsgewricht kan een zeurende pijn ontstaan, waarbij het bewegen wordt bemoeilijkt. Tijdens het fietsen leunen je handen op het stuur om een deel van het gewicht van je bovenlichaam te dragen. Dit zorgt voor een hoge druk op een vrij klein gripoppervlak. De standaard handvatten op een e-bike bieden dikwijls niet genoeg ondersteuning en comfort. Daarom is het aan te raden om ergonomische handvatten van een bekend merk te kiezen. Deze zorgen voor een bredere verdeling van de druk op de handpalm en helpen zo verschillende ongemakken te voorkomen.

©Sylvain Robin | OceanProd - stock.adobe.com

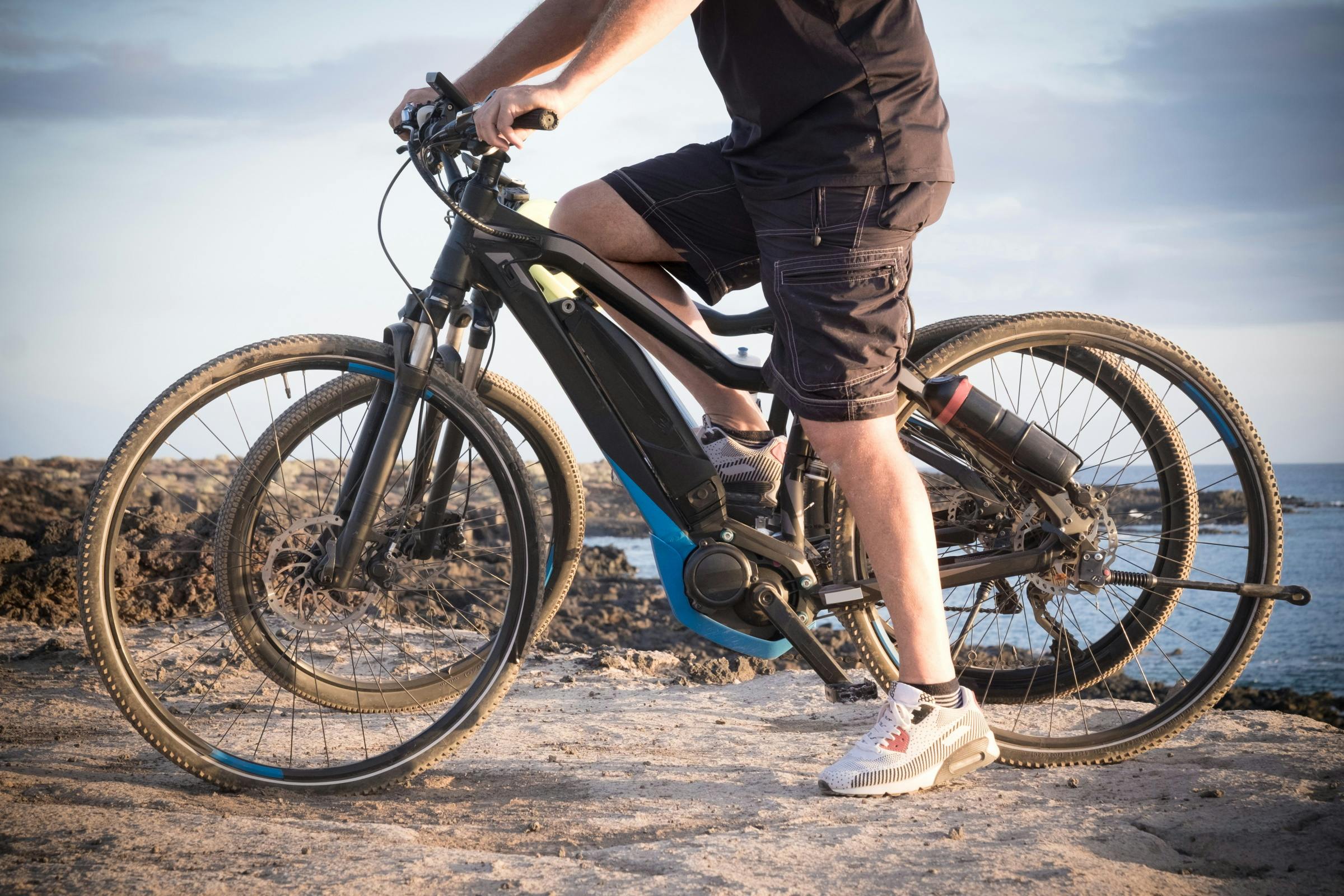

7: Liever een middenmotor dan een voorwielmotor

Op zich is er met een e-bike met voorwielmotor niet veel mis, maar door het gewicht in het voorwiel stuurt de fiets wel zwaarder. Bovendien kan een voorwielmotor op een gladde ondergrond sneller doorslippen. Daarnaast zijn e-bikes met een voorwielmotor uitgerust met een rotatiesensor, waardoor de ondersteuning een soort eigen leven leidt en je als berijder in bepaalde situaties minder controle hebt. Bij het wegrijden vanuit stilstand duurt het twee tellen voordat de ondersteuning start, bij vertrek op een hellend vlak kan dit een hachelijke situatie opleveren.

Wil je je zekerder voelen tijdens het fietsen, ga dan voor een middenmotor. Hierbij profiteer je van een veel betere gewichtsverdeling. De gebruikte sensor, een krachtsensor, zorgt voor een natuurlijke fietsbeleving. Bij het wegrijden is er direct ondersteuning en heb je alle tijd om je balans op de fiets te vinden.

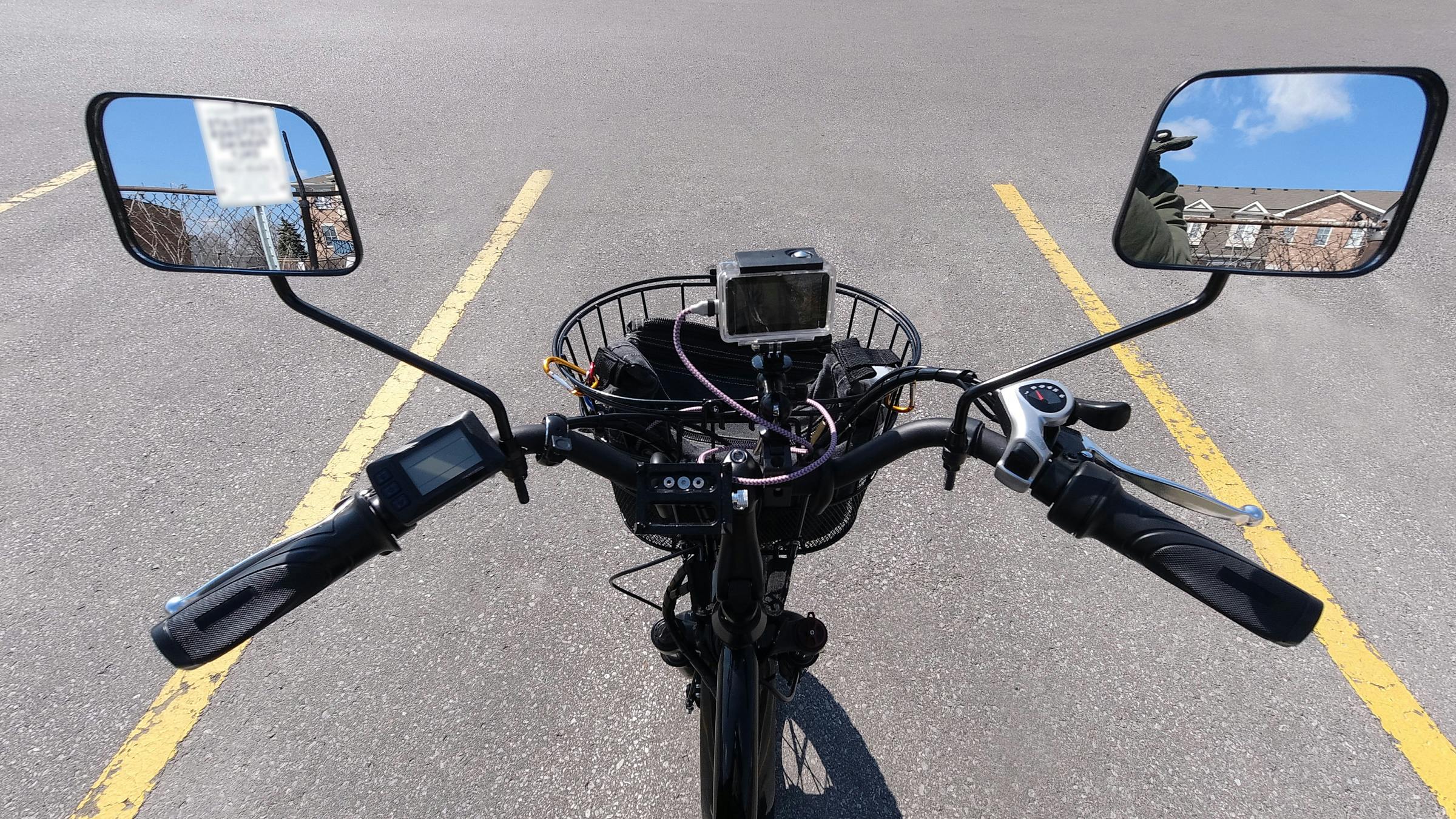

8: Fiets veiliger met achteruitkijkspiegels en een fietshelm

Steeds meer e-bikers ontdekken het nut van een achteruitkijkspiegel en een fietshelm. Dankzij de achteruitkijkspiegel heb je naderend verkeer eerder in de gaten en voorkom je een schrikreactie.

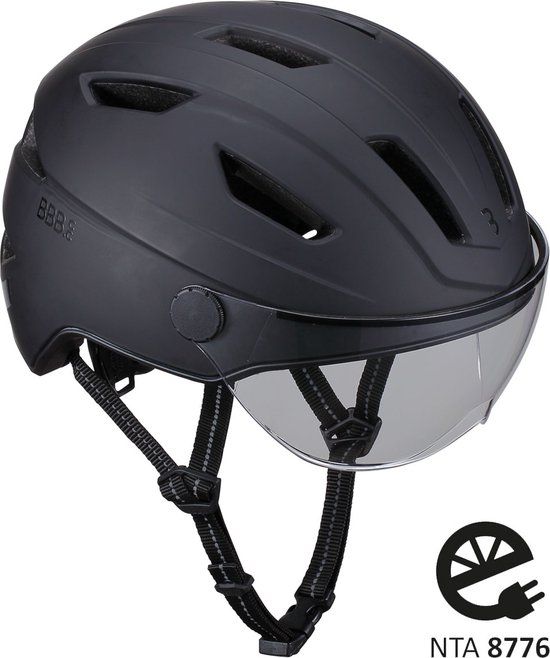

De fietshelm is het afgelopen jaar aan een geweldige opmars bezig. Hoewel de helm vaak vooral nog wordt wordt geassocieerd met wielrennen gaan gelukkig steeds meer e-bikers overstag. Een verstandige keuze aangezien het dragen van een fietshelm het risico op ernstig hoofdletsel met zestig pr,ocent vermindert.

©desertsands - stock.adobe.com

Lees ook: Zo kies je een goede fietshelm
