Zo zet je het Home Assistant-dashboard helemaal naar je hand
Huis

Zo zet je het Home Assistant-dashboard helemaal naar je hand

In Home Assistant kun je alle mogelijke apparaten en diensten toevoegen om je smarthome aan te sturen. Al snel wordt dat onoverzichtelijk, maar gelukkig biedt het smarthomepakket talloze mogelijkheden om aangepaste dashboards te maken, zodat alles op een handige plaats staat. En voor wie het uiterlijk wil aanpassen, zijn er ook allerlei mogelijke thema’s.

In dit artikel laten we zien hoe je Home Assistant naar je hand kunt zetten. Daarvoor nemen we de volgende stappen:

  • Kaarten toevoegen en configureren
  • Entiteiten tonen en erop filteren
  • Extra dashboard toevoegen
  • Uitbreidingen toevoegen

Ook interessant om te lezen: Maak je eigen controller voor Home Assistant

Wanneer je je op de webinterface van Home Assistant aanmeldt, krijg je standaard het dashboard Overzicht te zien. Home Assistant maakt ook een tweede dashboard aan, Energie (zie het kader ‘Energiedashboard’). Een dashboard bevat allerlei zogenoemde kaarten: dit zijn types visualisaties van entiteiten in je smarthome. Zo wordt het weerbericht op een andere manier gevisualiseerd dan sensoren of knoppen. Home Assistant bevat zo’n dertig kaarten en je kunt dit aantal nog uitbreiden.

Home Assistant maakt standaard een kaart aan voor elke ruimte waaraan je minstens één apparaat hebt toegekend. Dat geeft al een overzicht, maar nadat je veel apparaten hebt toegevoegd, krijg je per ruimte een kader met een lange lijst van entiteiten. Dat is waarschijnlijk niet het overzicht dat je wenst. Gelukkig kun je de dashboards volledig naar je hand zetten.

Dashboard configureren

De eerste stap om je dashboard te configureren, is om de controle over te nemen van Home Assistant. Het programma vult het dashboard dan niet meer automatisch met de entiteiten van toegevoegde apparaten, maar geeft je de mogelijkheid om dat zelf te doen. Klik daarvoor rechts bovenaan op de drie puntjes en kies dan Configureer UI.

Standaard behoudt Home Assistant de bestaande inhoud van het dashboard als je de controle overneemt. Klik op Begin met een leeg dashboard als je met een wit blad wilt beginnen. Klik vervolgens op Controle nemen. Je bent nu in de bewerkingsmodus.

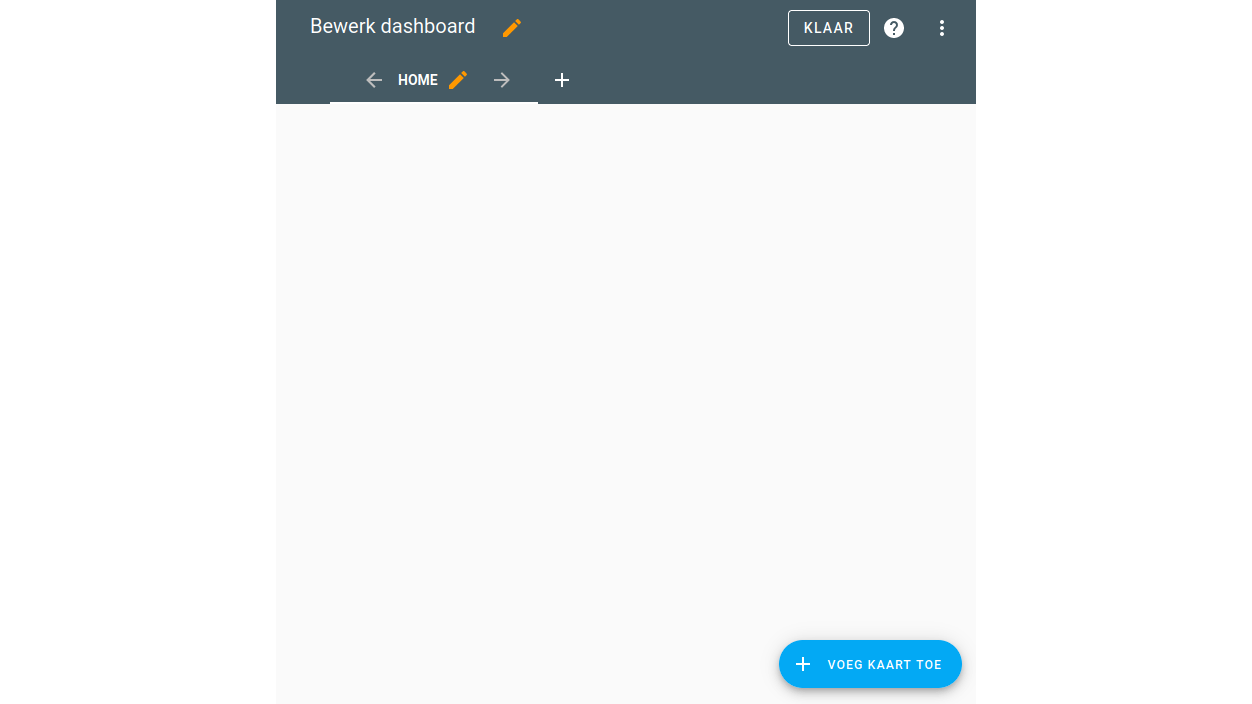

In de bewerkingsmodus kun je je dashboard naar wens aanpassen.

Kaarten toevoegen

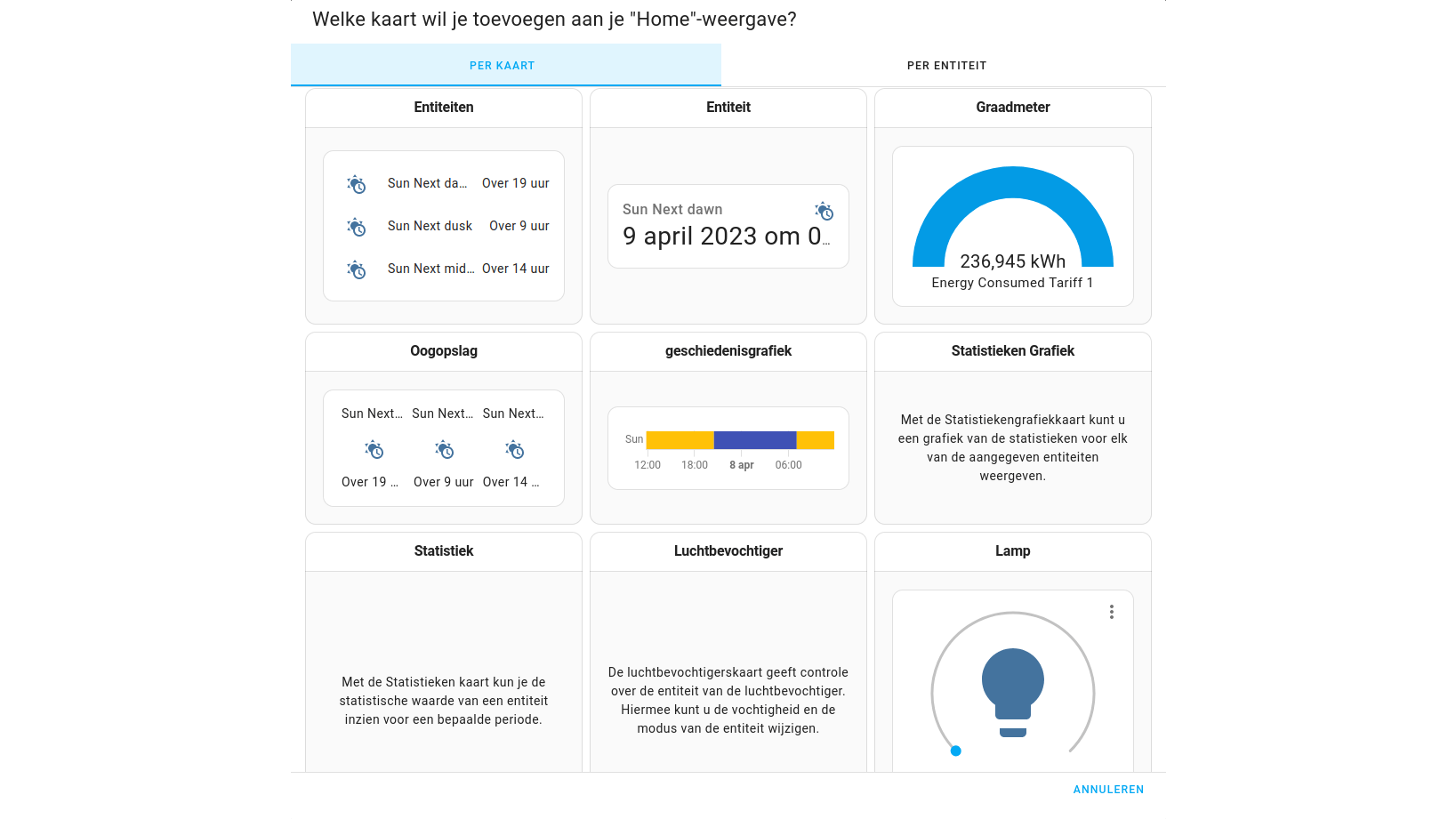

Klik in de bewerkingsmodus rechts onderaan rechts op Voeg kaart toe. Je krijgt nu een visueel overzicht van de dertig soorten kaarten die Home Assistant standaard ondersteunt. Voor elk type kaart waarvoor Home Assistant een compatibele entiteit kent in je systeem, zie je een voorbeeld.

Er zijn kaarten voor een knop, voor één entiteit, of een lijst of kleine blokjes met entiteiten, een graadmeter, een geschiedenisgrafiek, een lamp inclusief schuifregelaar om te dimmen, een sensorgrafiek, de weersverwachting enzovoort. Klik op de kaart die je wilt gebruiken en kies dan de entiteit die je wilt tonen uit de uitklaplijst.

Home Assistant geeft je de keuze uit dertig soorten kaarten om je dashboard mee te vullen.

Kaart configureren

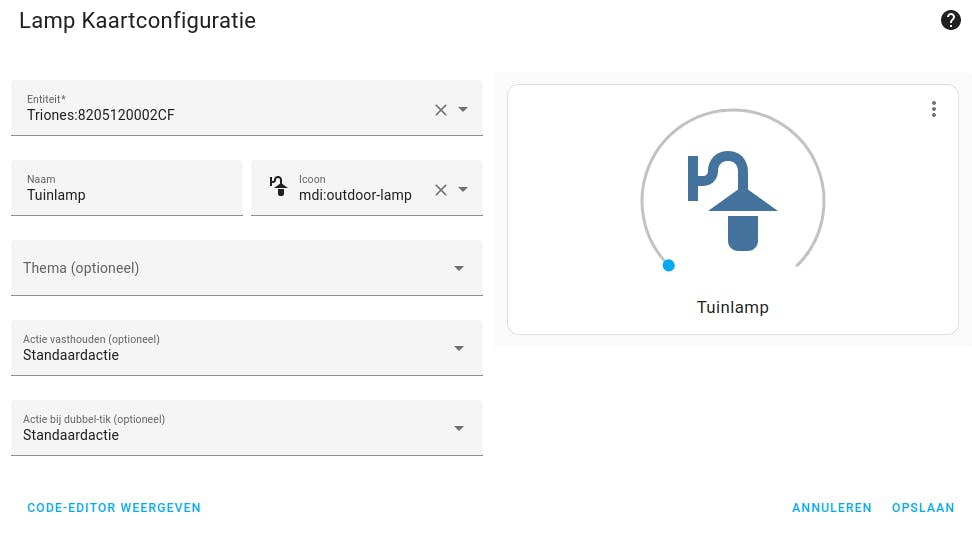

In de kaartconfiguratie stel je het uiterlijk van de kaart in. Home Assistant vult standaard al de naam van de entiteit in en toont het standaardicoontje van het type entiteit, bijvoorbeeld van een lamp. Beide kun je hier nog aanpassen.

Voor het icoontje typ je in het tekstveld Icoon een omschrijving in, waarna je de namen van ondersteunde icoontjes te zien krijgt, zoals mdi:desk-lamp of mdi:floor-lamp. Deze komen uit de lijst Material Design Icons. Rechts krijg je onmiddellijk een voorbeeldweergave te zien op de kaart.

Je kunt hier ook een thema kiezen en dat thema geldt dan alleen voor deze kaart. Verderop in dit artikel gaan we verder in op die thema’s, ze geven je dashboard of individuele kaarten een ander uiterlijk.

Je kunt ook instellen wat er gebeurt als je de kaart in de mobiele interface vasthoudt of erop dubbeltikt. Zo kun je dan meer informatie tonen, naar een ander onderdeel van Home Assistant navigeren of zelfs een specifieke url openen. Klik tot slot op Opslaan, waarna je kaart in je dashboard te zien is. Klik bovenaan rechts op Klaar wanneer je alle gewenste kaarten hebt toegevoegd.

Stel in hoe de kaart er in je dashboard moet uitzien.

Energiedashboard Onder het overzichtsdashboard maakt Home Assistant standaard ook een energiedashboard aan. Als je hier voor het eerst op klikt, krijg je instructies om het aan te maken op basis van de nodige informatie. Om je verbruik en teruglevering te kunnen visualiseren, heb je een slimme meter nodig en een apparaatje dat de P1-poort van je slimme meter uitleest. Om je zonne-energieproductie te visualiseren, moet de omvormer van je zonnepanelen door Home Assistant uit te lezen zijn. Verder kun je ook een ondersteund batterijsysteem toevoegen en een bron voor je gasverbruik en waterverbruik. Nadat je dit alles hebt toegevoegd, toont het energiedashboard je in één oogopslag de energiehuishouding van je woning.

Lees ook het artikel: Automatisch energie besparen met Home Assistant

Meerdere entiteiten

Sommige kaarten ondersteunen meerdere entiteiten. De eenvoudigste manier om die in een kaart te tonen, is om in de bewerkingsmodus op Voeg kaart toe te klikken en dan op het tabblad Per entiteit in plaats van het standaard geselecteerde Per kaart. Vink nu de entiteiten aan die je samen wilt tonen. Je kunt hier ook zoeken op naam. Klik op Doorgaan om op basis van deze entiteiten een kaart te maken.

Home Assistant kiest nu een kaarttype dat meerdere entiteiten ondersteunt en toont je het resultaat van de suggestie. Kies Toevoegen aan dashboard als je dit goed vindt of klik op Kies een andere kaart als je de informatie toch op een andere manier wilt visualiseren. Dan kies je het gewenste kaarttype uit de lijst. Daarna kun je de kaart configureren, waarbij je altijd ook het resultaat van je wijzigingen onmiddellijk te zien krijgt.

De volgorde van de entiteiten verander je door ze te verslepen. En in het kaarttype Entiteiten kun je ook bij elke entiteit de weergavenaam instellen.

Plaats eenvoudig meerdere entiteiten in één kaart.

Kaarten stapelen

Verder zijn er ook kaarten waarmee je van meerdere kaarten een groep maakt. Dat is handig als je bijvoorbeeld enkele sensorgrafieken onder elkaar wilt tonen, zodat je aan de hand van de tijd-as hun waarden altijd met elkaar kunt vergelijken op hetzelfde moment. Voeg daarvoor een Verticale stapel toe. In de configuratie kies je de eerste kaart die je wilt toevoegen. Nadat je die hebt geconfigureerd, klik je op het plusteken om een volgende kaart aan de stapel toe te voegen. De verschillende kaarten die je aan een stapel toevoegt, hoeven niet van hetzelfde type te zijn.

Met een Horizontale stapel toon je overigens kaarten op een rij naast elkaar en met een Raster toon je meerdere kaarten in een matrix met rijen en kolommen. Het zijn allemaal manieren om wat meer structuur in je kaarten te brengen, wat zeker nuttig is op het kleinere scherm van je telefoon. Dan verzeker je je ervan dat wat onder elkaar hoort te staan, ook altijd onder elkaar zichtbaar is.

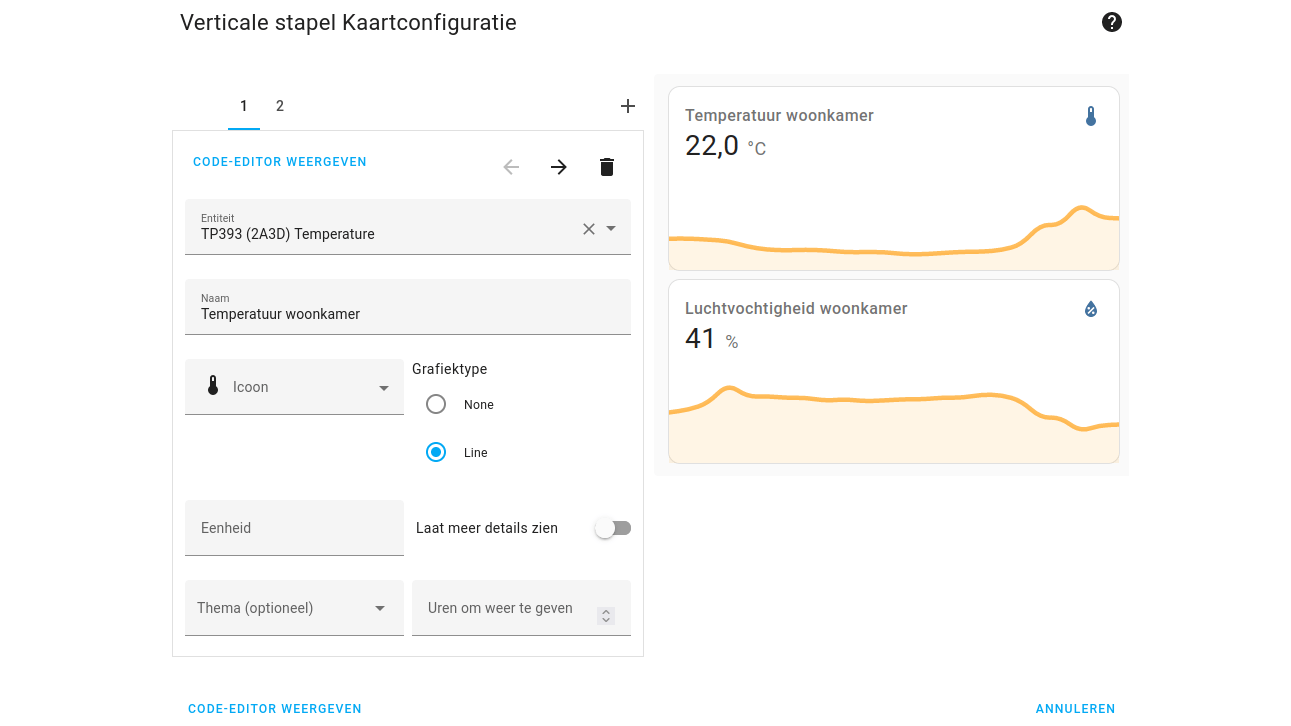

Kaarten kun je horizontaal, verticaal of in een raster stapelen.

Voorwaardelijke kaart

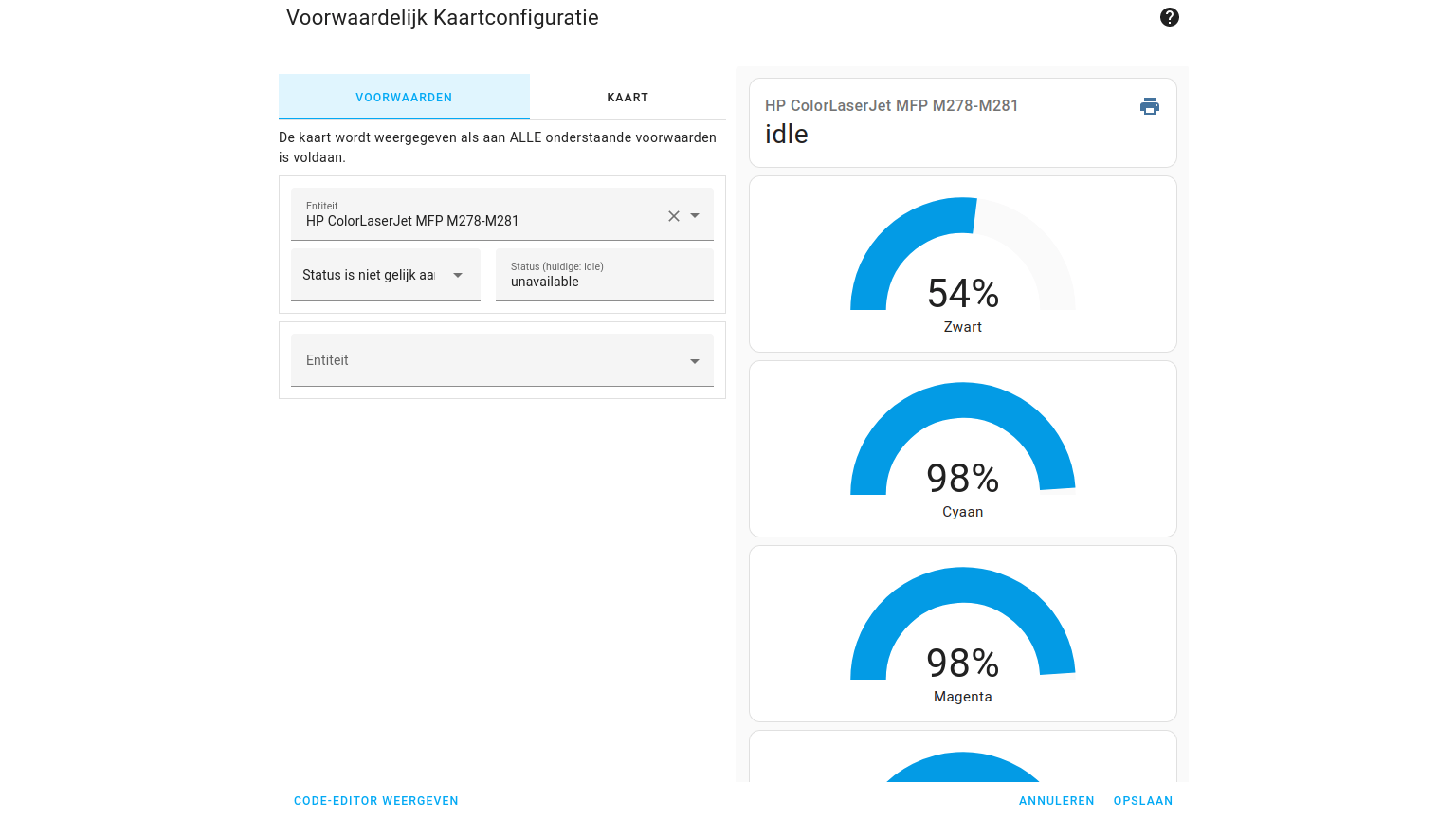

Een andere nuttige complexere kaart is de voorwaardelijke kaart. Hiermee toon je alleen een andere kaart wanneer een of meerdere gegeven entiteiten een specifieke waarde hebben. Dat is handig om bijvoorbeeld informatie van een apparaat zoals een printer alleen te tonen wanneer het apparaat is ingeschakeld. Voeg daarvoor in de bewerkingsmodus de kaart Voorwaardelijk toe.

Kies bij Voorwaarden de entiteit die beschikbaar moet zijn, kies eronder Status is niet gelijk aan en voor de status unavailable. Je kunt meerdere entiteiten bij de voorwaarden toevoegen. Die moeten dan allemaal de gevraagde status hebben.

In het tabblad Kaart kies je de kaart die wordt getoond als aan de voorwaarden is voldaan. Overigens kun je hier ook een stapel plaatsen, waarin dan meerdere kaarten komen.

Deze kaarten tonen we alleen wanneer de printer is ingeschakeld.

Entiteiten filteren

Nog een interessante kaart is het entiteitsfilter. Hierin definieer je een lijst met entiteiten die je alleen wilt tonen in een bepaalde status. Zo toon je eenvoudig een lijst met lampen die nog aan zijn, zodat je voor het slapengaan of het verlaten van je huis in één oogopslag ziet welke lampen je vergeten bent uit te schakelen.

Voor het entiteitsfilter is er helaas nog geen visuele editor beschikbaar. In de kaartconfiguratie krijg je daarom YAML-code te zien, met daarnaast gelukkig wel het resultaat zoals het in je dashboard te zien zal zijn. Bij entities vul je voor elke entiteit een regel zoals de volgende in:

- entity: switch.staanlamp_switch

    name: Staanlamp

Achter - entity: staat de ID van de entiteit. Die ID vind je via Instellingen / Apparaten & Diensten en dan in het tabblad Entiteiten in de kolom Entiteits-ID bij de gewenste entiteit. Tot slot vul je bij state_filter bijvoorbeeld - 'on' in als je lampen wilt tonen die nog aan zijn.

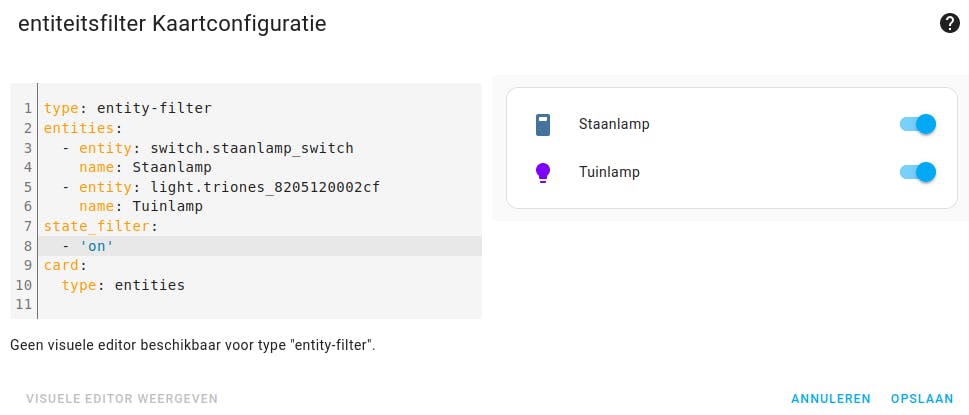

Toon deze lampen alleen wanneer ze aan zijn.

Extra weergaven

Tot nu toe heb je in je dashboard alles op één pagina toegevoegd. Maar als je in de bewerkingsmodus op het plusteken bovenaan bij Home klikt, voeg je een tabblad toe. Dit tabblad kun je een titel en een icoontje geven. Met een icoontje erbij wordt de titel overigens niet getoond. Bij Zichtbaarheid stel je in welke gebruikers deze weergave kunnen zien (zie ook het kader ‘Aangepaste weergave voor elke gebruiker’). Zodra je je weergave hebt aangemaakt, voeg je hier kaarten aan toe.

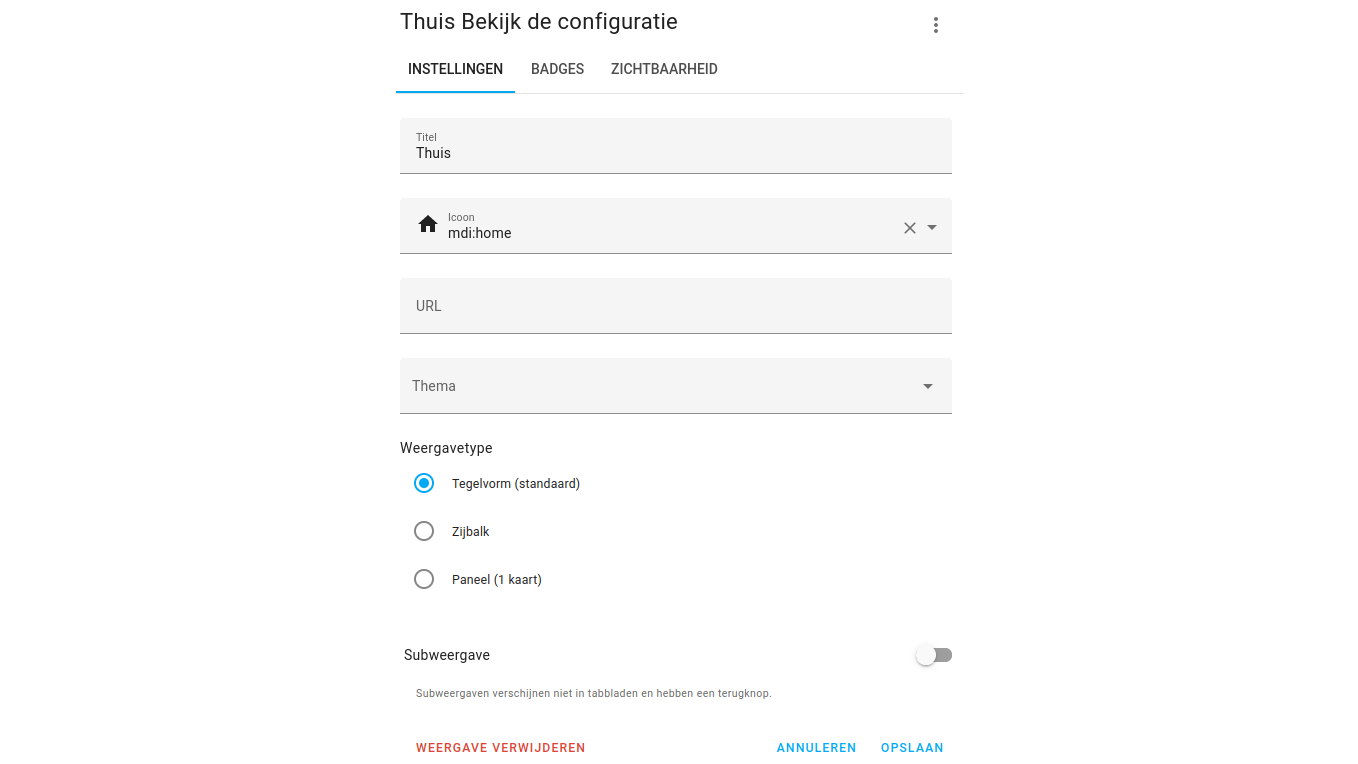

Ook van de standaardweergave pas je met een klik op het potloodicoontje de eigenschappen aan, zoals de naam, het icoontje en de zichtbaarheid.

Een dashboard kan bestaan uit meerdere tabbladen.

Extra dashboard toevoegen

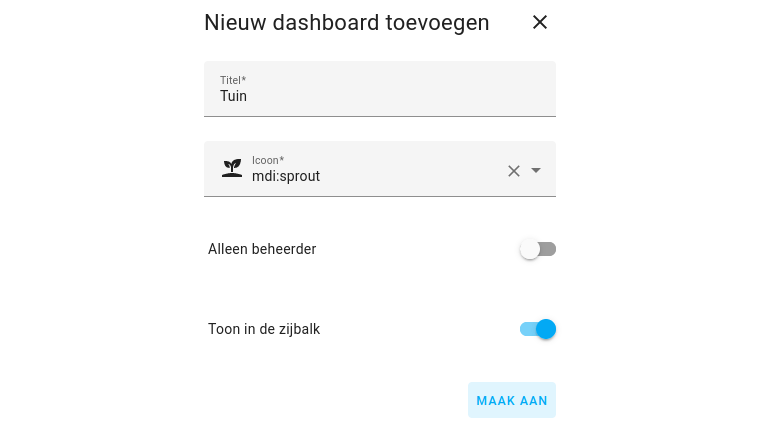

Naast de standaard aangemaakte dashboards Overzicht en Energie kun je zelf nog extra dashboards aanmaken (via de zijbalk krijg je hier toegang tot). Open Instellingen / Dashboards en klik rechts onderaan op Dashboard toevoegen. Geef het dashboard een titel en icoontje. Nadat je het dashboard hebt aangemaakt, krijg je de titel en het icoontje in de zijbalk te zien.

Standaard wordt ook dit dashboard gevuld met alle apparaten die Home Assistant kent, maar ook hier kun je de controle over het dashboard overnemen en dit vullen met je eigen kaarten.

Een extra dashboard aanmaken is eenvoudig gebeurd.

Uitbreidingen met HACS

Je kunt Home Assistant nog uitbreiden met extra kaarten en thema’s. Vele daarvan zijn te installeren vanuit HACS: de Home Assistant Community Store. Die biedt een gestroomlijnde manier om allerlei aanpassingen voor Home Assistant te installeren. Om HACS te installeren, dien je eerst enkele stappen te doorlopen. Open je profiel door op je naam linksonder te klikken en schakel de Geavanceerde modus in. Open dan Instellingen / Add-ons en klik rechtsonder op Add-on winkel. Klik op Terminal & SSH en installeer die. Dat duurt even en daarna klik je op Starten.

Als je Weergeven in zijbalk inschakelt, kun je links op Terminal klikken om een webterminal te openen. Hier vul je de volgende opdracht in om HACS te installeren:

wget -O - https://get.hacs.xyz | bash -

Herstart nu Home Assistant: klik op Instellingen, klik rechts bovenaan op het menu (met de drie puntjes), klik daarna nog twee keer op Home Assistant herstarten en tot slot nog eens op Herstarten.

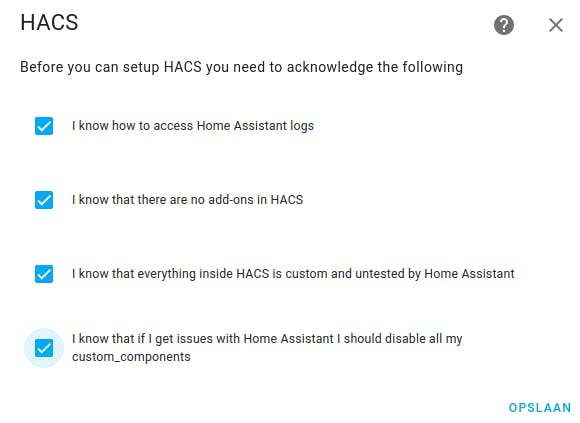

Wanneer Home Assistant is herstart, klik je op Instellingen / Apparaten & Diensten en dan rechts onderaan op Integratie toevoegen. Zoek op HACS, vink alles aan en klik op Opslaan. Volg dan de instructies. Je hebt hiervoor een (gratis) account bij GitHub nodig. Klik tot slot op Voltooien.

Installeer HACS als integratie voor extra kaarten en thema’s.

Kaarten en thema’s toevoegen

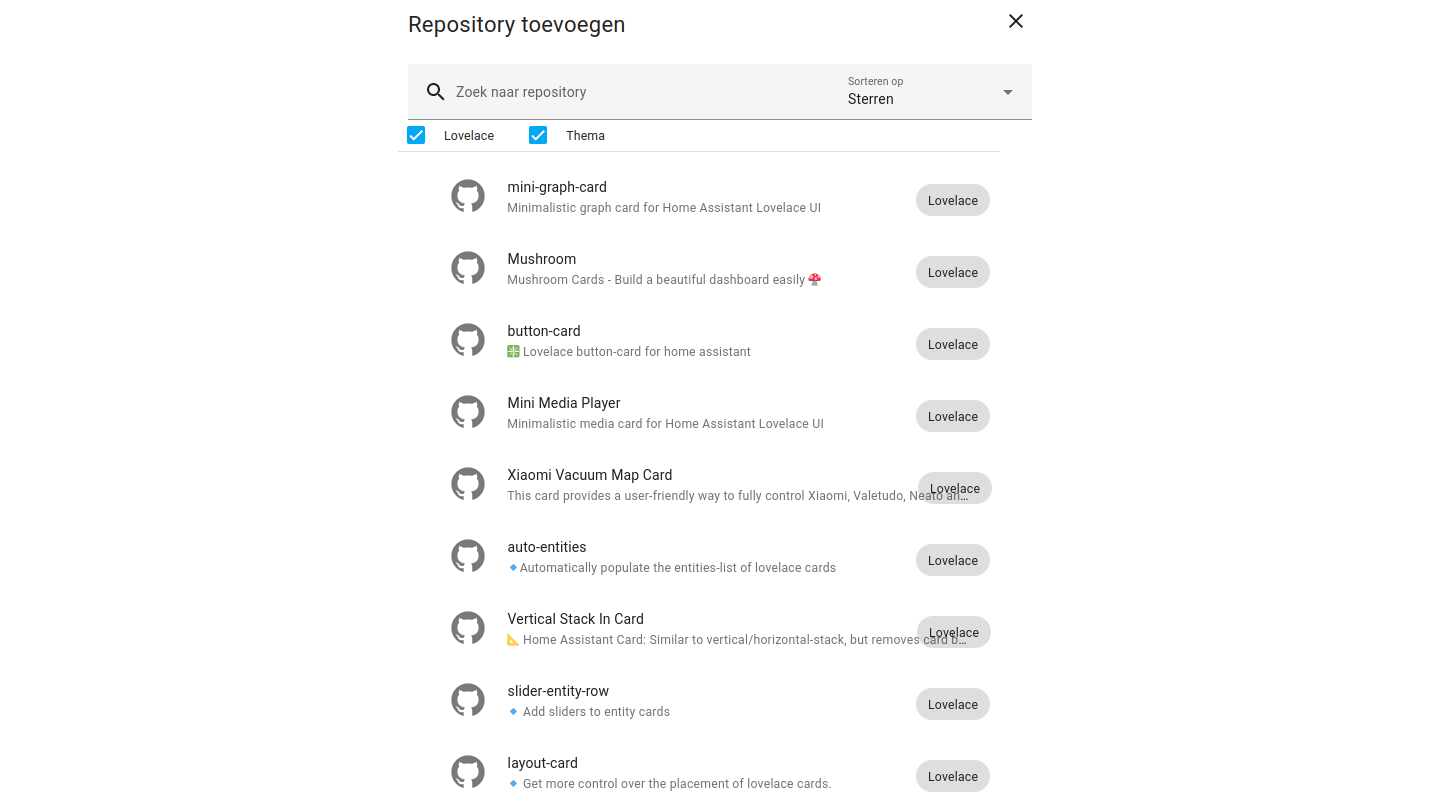

Nu de integratie van HACS is geïnstalleerd, vind je in de linkerzijbalk het nieuwe onderdeel HACS. Als je hierop klikt, vind je extra kaarten en thema’s onder Frontend. Klik rechts onderaan op Repositories verkennen en downloaden. Standaard krijg je nu alle uitbreidingen te zien voor het uiterlijk van Home Assistant. Vink je alleen Lovelace aan, dan krijg je alleen kaarten en andere visuele elementen te zien. Vink je alleen Thema aan, dan beperkt de lijst zich tot thema’s.

Als je iets ziet dat je interesseert, klik er dan op om een pagina met extra informatie te zien. Wil je het installeren, klik dan rechts onderaan op Download. Wanneer het om een thema gaat, kun je nu in de bewerkingsmodus van je dashboard het thema instellen in je weergave of zelfs in een individuele kaart.

En als je een extra kaart hebt geïnstalleerd, komt die beschikbaar in de lijst met kaarten wanneer je in de bewerkingsmodus op Voeg kaart toe klikt.

Voeg extra kaarten en thema’s toe vanuit HACS.

Scènes en scripts

Zoals je ziet, is Home Assistant helemaal naar je hand te zetten. Verder kent het smarthomesysteem ook nog scènes. Een scène is een toestand van enkele apparaten. Stel dat je tijdens het tv-kijken de grote lamp van de woonkamer wilt dimmen of uitzetten, maar juist de ledstrip achter de tv wilt inschakelen, dan voeg je beide apparaten aan een scène Tv kijken toe en stel je hun toestand in. Scènes zijn ook via het dashboard te activeren.

Tot slot kun je ook nog scripts aanmaken. Een script is een opeenvolging van acties, maar met extra’s zoals tests, vertragingen en herhalingen. Een script is vanuit het dashboard te activeren, maar kun je ook in een automatisering als actie uitvoeren.

Home Assistant met het thema Noctis.

Aangepaste weergave voor elke gebruiker Nuttig om te weten is dat Home Assistant meerdere gebruikers ondersteunt en dat je voor elke gebruiker kunt instellen welke weergaven die te zien krijgt. Wil jij een volledig overzicht van al je smarthome-apparatuur, maar hoeven je kinderen dat niet allemaal te zien? Dat kan perfect.

Je maakt een nieuwe gebruiker aan in Instellingen / Personen door een klik onderaan rechts op Persoon toevoegen. Geef de persoon een naam en schakel Persoon toestaan om in te loggen in. Kies dan een gebruikersnaam (die kan anders zijn dan de getoonde naam) en vul een wachtwoord in.

Als die gebruiker ook je Home Assistant-installatie mag beheren (bijvoorbeeld om apparaten toe te voegen, updates uit te voeren en dashboards aan te passen), schakel je Beheerder in. Daarna kies je in de configuratie van elke weergave voor welke gebruikers die zichtbaar is.
