Capisce? Maak het duidelijk met diagrammen
Huis

Capisce? Maak het duidelijk met diagrammen

Wil je iets duidelijk maken? Probeer in plaats van woorden eens een diagram. Met yEd maak je ze in soorten en maten en het programma is nog gratis ook.

In dit artikel laten we je zien hoe je met yEd eenvoudig duidelijke op tekst gebaseerde diagrammen kunt maken:

  • Venn-diagram
  • Beslisboom

Lees ook: Haal meer uit Collabora Office met deze tips

Dat een plaatje soms meer zegt dan duizend woorden, is bekend. Een populair type verhelderende afbeelding is de grafiek, waarmee je snel verbanden kunt zien in de wereld van getallen. Dat laatste is ook meteen de beperking ervan: zonder getallen heb je geen grafiek. In zulke situaties kunnen we terugvallen op een ander soort plaatje: het diagram.

Diagrammen zijn er in heel veel soorten: zo veel dat we geen enkel programma kennen waarmee je ze allemaal kunt maken. Eén soort diagrammen werkt met blokken die je aan elkaar kunt knopen met lijnen of pijlen. Dit is het type waarin het gratis yEd is gespecialiseerd. Je kunt ze in allerlei situaties gebruiken.

Live

Je kunt yEd downloaden in verschillende versies. Wanneer je maar af en toe een diagram hoeft te maken, kun je overwegen om met de onlineversie aan de slag te gaan. Daar gaan we dan ook uitgebreid naar kijken.

Wanneer je deze pagina opent, krijg je eerst een welkomstvenster te zien. Rechtsboven in dat venster zie je EN met een driehoekje. Klik je daarop, dan kun je desgewenst ook voor een Frans- of Duitstalige versie kiezen – het programma is van Duitse origine.

Het welkomstvenster bestaat uit slechts twee pagina’s, zodat je na één klik op Next al gereed bent om aan de slag te gaan met een klik op Start.

Het welkomstvenster geeft meteen een idee van het soort diagrammen dat je met yEd maakt.

Voorbeeld

Na de klik op Start kun je kiezen of je met een leeg vel aan de slag wilt (Start With Blank Diagram) of een voorbeeld wilt bekijken (Open Sample Graph). Dat laatste is een goed idee, omdat je daarmee een mooi beeld krijgt van het soort diagrammen waarvoor yEd bedoeld is, en daarmee ook van de soorten diagrammen waarvoor je niet bij yEd terecht kunt. Heb je eerder met yEd Live gewerkt, dan kun je overigens ook kiezen voor Continue Last Session om verder te gaan waar je gebleven was.

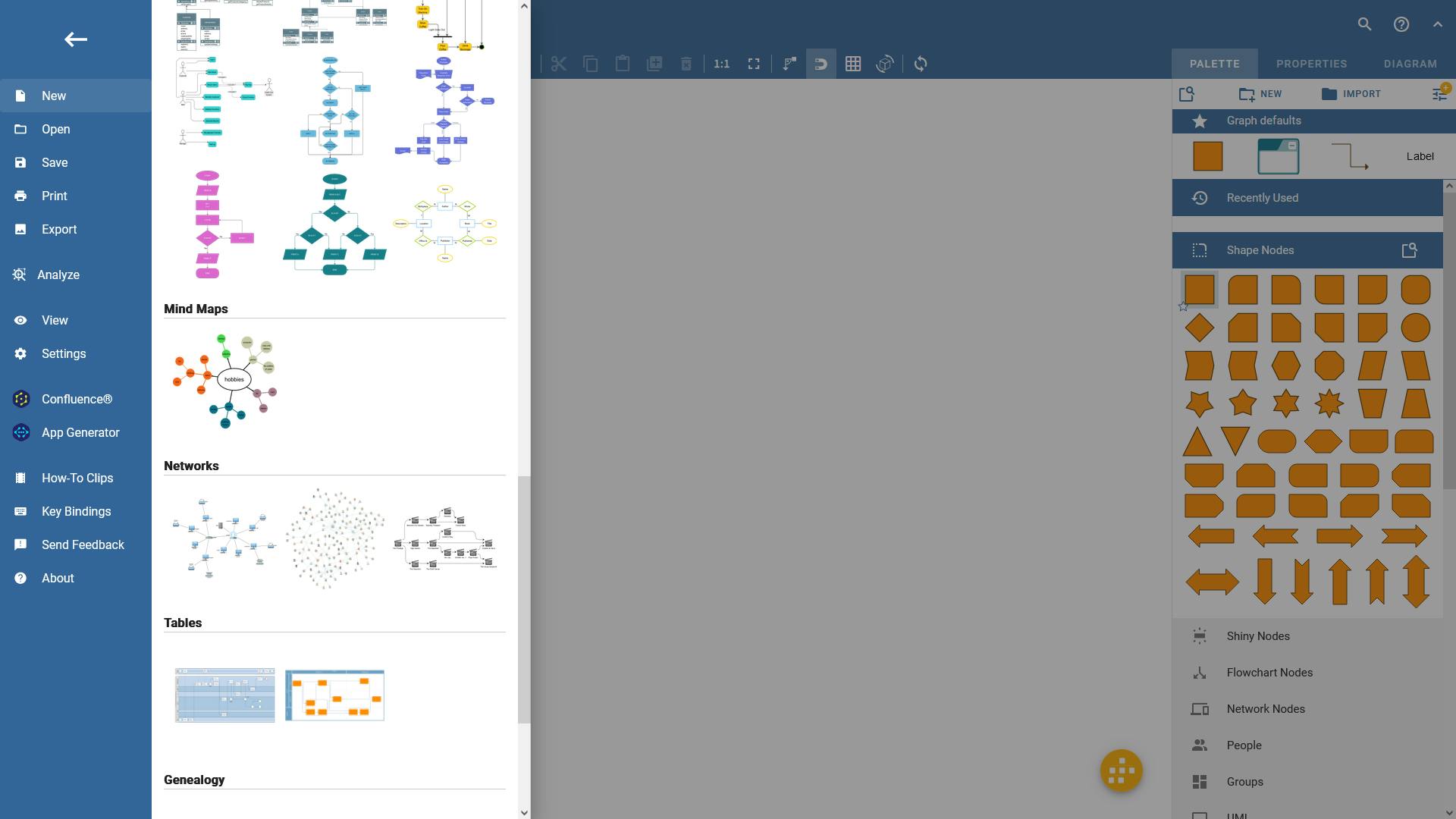

Zoals je kunt zien wanneer je klikt op Open Sample Graph, zijn de voorbeelden verdeeld in categorieën. De eerste categorie heet Layout en hierin zie je allerlei vormen die je diagrammen kunnen aannemen. Onder deze algemene categorie zie je rubrieken met diagrammen die specifiek worden gebruikt in zakelijke toepassingen (Business), programmeren (Programming), mindmaps, netwerken (Networks), tabellen (Tables), genealogie (Genealogy) en Venn-diagrammen.

De meegeleverde voorbeelden geven een beeld van wat yEd wel en niet kan.

Venn

Wat je uit dit aanbod ook leert, is dat yEd niet bedoeld is voor het maken van diagrammen op basis van cijfers, zoals taart- of staafdiagrammen, en ook niet voor bijvoorbeeld diagrammen met landkaarten. Liggen je grafische behoeften buiten het aanbod van yEd, dan zul je dus elders moeten zoeken.

In een algemene grafische editor kun je natuurlijk elk type diagram maken, maar dat is wel een heidens karwei omdat zulke programma’s allerlei gespecialiseerd gereedschap missen. Om te zien wat we daarmee bedoelen, open je het voorbeeld onder Venn.

Zoals je wellicht weet, kun je met een Venn-diagram laten zien of verzamelingen gemeenschappelijke elementen bevatten. Vaak zullen dat getallen zijn, maar in dit voorbeeld zijn de eigenschappen van verschillende Playstation-modellen.

Momentje van ontspanning nodig?

Hier vind je de verschillende Playstation-modellen

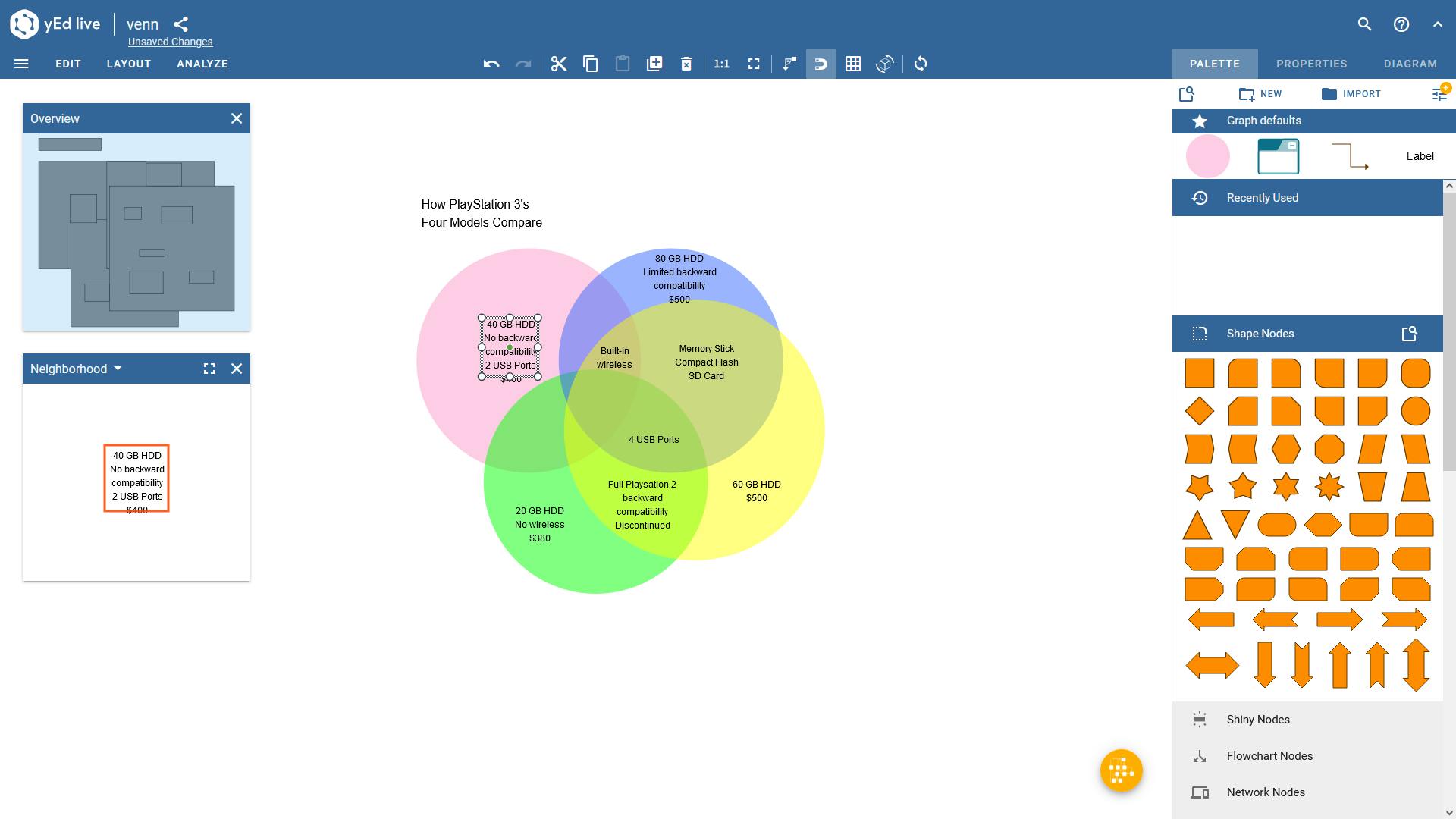

Ga je met de cursor over de grafiek, dan zie je dat deze uit vier gekleurde cirkels bestaat waarvan yEd de kleuren mengt waar ze elkaar overlappen. Daarnaast zijn er acht tekstblokken. Klik je op zo’n tekst (bijvoorbeeld die in de roze cirkel) en versleep je deze een beetje, dan zie je hulplijnen die je helpen de tekst optimaal te plaatsen. Dat zou een algemeen programma ook nog wel doen, maar als specialist doet yEd dat ook in overlapgebieden, zoals voor de tekst 4 USB Ports.

Gespecialiseerde diagram-functies helpen bij de opmaak.

Objecten plaatsen

Op de rechterschermhelft zie je allerlei objecten die je in je diagram kunt plaatsen en scrol je daar naar beneden, dan zie je naast de groep Shape Nodes nog heel wat meer categorieën. Rechtsboven zie je Graph Defaults. Dat venster bevat de standaardelementen die horen bij Venn-diagrammen. Omdat deze een buitenbeentje vormen binnen het aanbod van yEd, zul je hier in de praktijk alleen de eerste en laatste van de vier gebruiken.

Vanuit dit venster kun je snel passende elementen toevoegen aan je diagram. Sleep bijvoorbeeld de roze cirkel uit Graph Defaults naar rechtsonder in je grafiek, zodat deze de drie teksten rechtsonder omvat. Klik vervolgens rechtsboven op het tabblad Properties. Klik daar op het roze cirkeltje onder Color en kies een lichtblauwe kleur. Zoals je ziet, zorgt yEd zelf weer voor het mengen van kleuren.

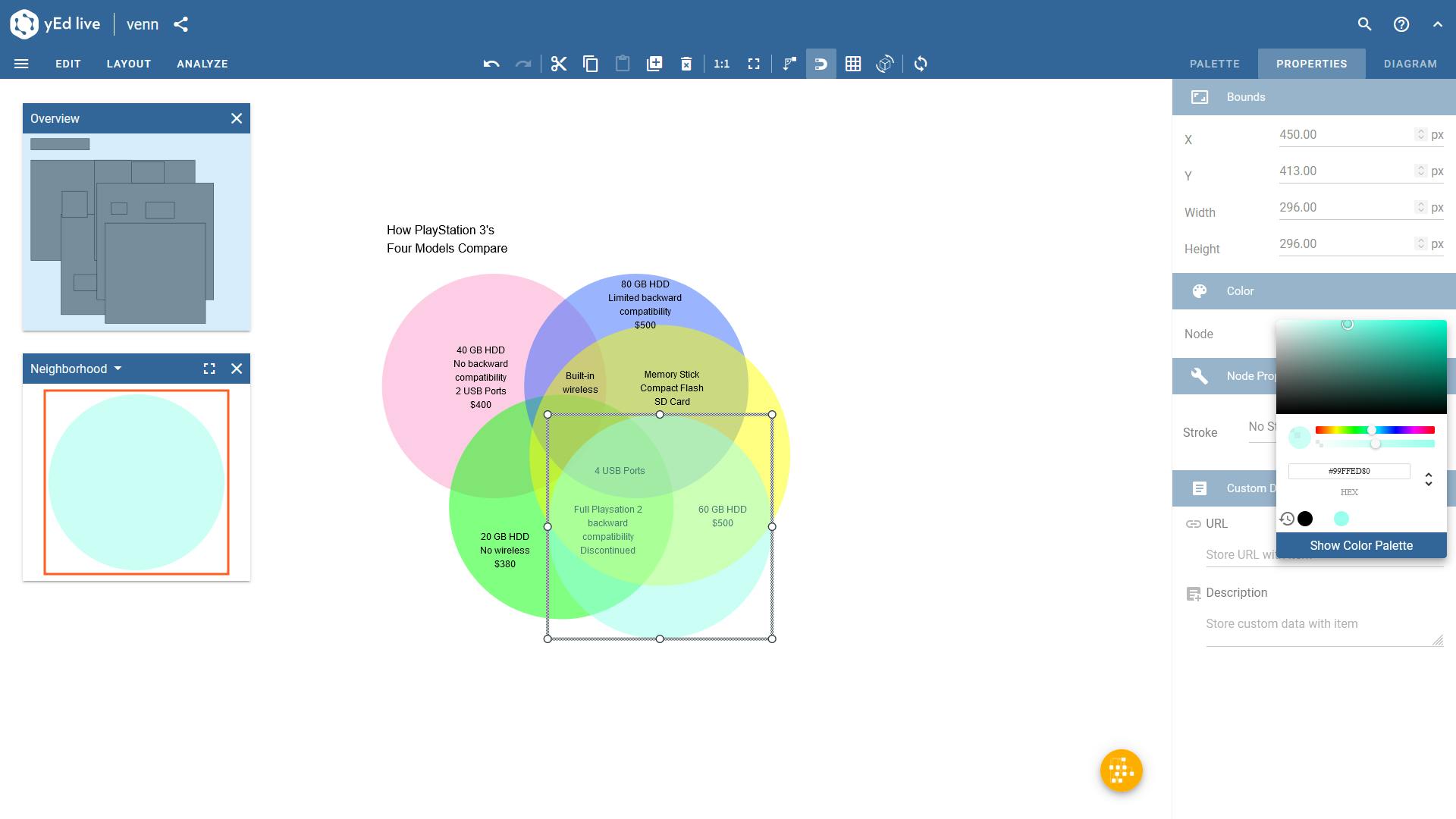

Bij Properties kun je van elk element het uiterlijk in detail aanpassen en zoals je ziet, kun je er zelfs een beschrijving aan toevoegen en een url aan koppelen.

Van elk element in een diagram kun je de eigenschappen aanpassen.

Jargon

De diagrammen die je in yEd maakt zijn – met uitzondering van het Venn-diagram – allemaal van hetzelfde type. Dat is een object dat in de wiskunde een graph wordt genoemd (graaf in het Nederlands). Een graph bestaat uit nodes (knopen) en edges (lijnen). Deze lijnen kunnen ook een richting hebben (pijl) en eventueel voorzien zijn van een waarde, bijvoorbeeld om een afstand aan te geven. De woorden Graph, Node en Edge kom je dan ook volop tegen in yEd.

Lees ook: Met deze software kun je een organigram maken

Boom opzetten

Nu je het jargon kent en weet hoe je een object kunt toevoegen en aanpassen, is het tijd om zelf eens een diagram te gaan maken. Klik daarvoor linksboven op de drie lijntjes en kies New / Clear Diagram / Clear Diagram.

Klik nu linksboven op Layout en kies Orthogonal. Dit is een lay-out met een horizontale en verticale structuur voor knopen en lijnen en is daarmee zeer geschikt voor het type diagram dat we willen maken: een beslisboom. Klik op Apply om aan de slag te gaan.

Van elk element in een diagram kun je de eigenschappen aanpassen.

Node en Edge

Sleep vanuit Shape Nodes een rechthoek naar het werkblad en maak deze groter (ongeveer 8 bij 8 roostervakjes) door een hoek te verslepen. Klik met rechts erop en kies Edit / Copy en vervolgens Edit / Paste. Versleep de kopie horizontaal en plaats hem rechts van het origineel. Zoals je merkt (en ook eerder zag), geeft yEd je hulp bij het mooi uitlijnen. Maak nog een kopie en plaats deze onder het origineel.

Rechtsklik nu op de knoop linksboven en kies Add Label. Typ in het tekstvak Beschik je over een pc? en druk op Enter. Zoals je ziet, is de tekst niet al te groot. Selecteer de tekst met Shift+linkermuisknop en verander bij Properties de tekstgrootte van 12px naar 18px.

Ga naar het tabblad Palette en open de groep Edges. Sleep het eerste element uit de groep naar de knoop met de ingevoerde tekst, laat de muisknop los en klik in de knoop rechts ervan. Er is nu een pijl geplaatst tussen de twee vakken. Plaats op dezelfde manier een pijl van het vak met de tekst naar het vak eronder.

Rechtsklik op de horizontale pijl en kies Add Label. Geef de tekst Nee gevolgd door Enter. Geef de verticale pijl op dezelfde manier de tekst Ja.

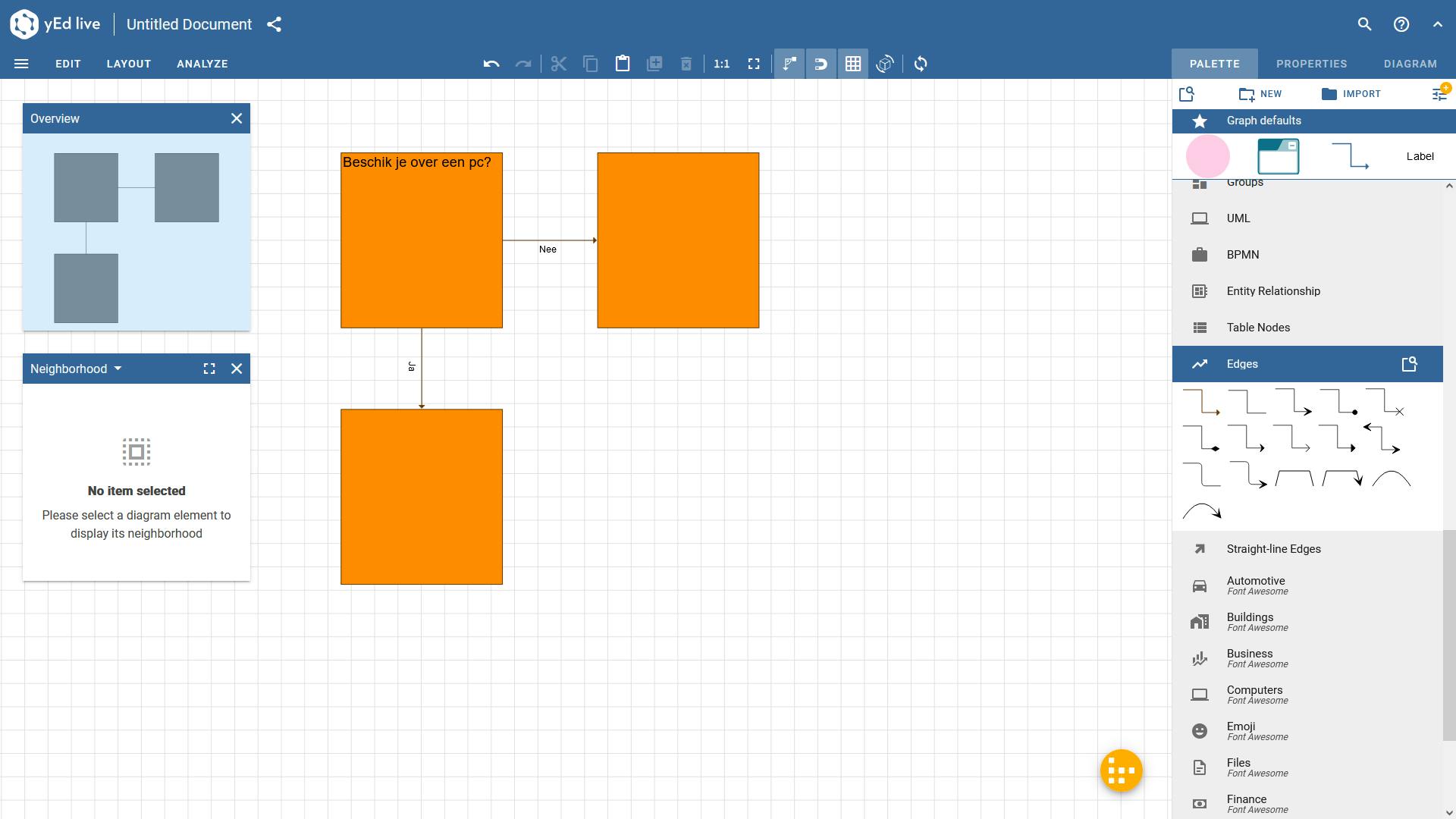

Zowel nodes als edges worden door yEd keurig in het gelid geplaatst.

Stijl

Zouden we een nieuwe tekst invoeren in een van de andere knopen, dan zou deze weer de oorspronkelijke grootte hebben. Dat kunnen we eenvoudig voorkomen door een stijl te definiëren.

Selecteer eerst weer de tekst die we al hebben ingevoerd en zorg dat deze bij Properties zowel horizontaal als verticaal gecentreerd is met de pictogrammen onder Text Styling. Kies bij Placement voor Stretch Center. Selecteer het oranje vak bij de tekst en geef het via Properties een wat minder schreeuwerige kleur, zoals grijsblauw.

Rechtsklik nu in deze aangepaste knoop en kies Style / Set as default node style. Klik nu op een van de oranje vakken en Ctrl+klik op het andere om ze beiden te selecteren. Rechtsklik vervolgens op één van beide en kies Style / Apply default style. Merk op dat deze nieuwe stijl nu ook is terug te vinden onder Graph Defaults op het tabblad Palette, zodat je nieuwe elementen met dezelfde stijl van daaruit snel kunt toevoegen.

Op dezelfde manier kun je een standaard-stijl toekennen voor de lijnen (edges) en de tekst erbij (labels). Gewapend met deze standaard-stijl kunnen we onze beslisboom voltooien.

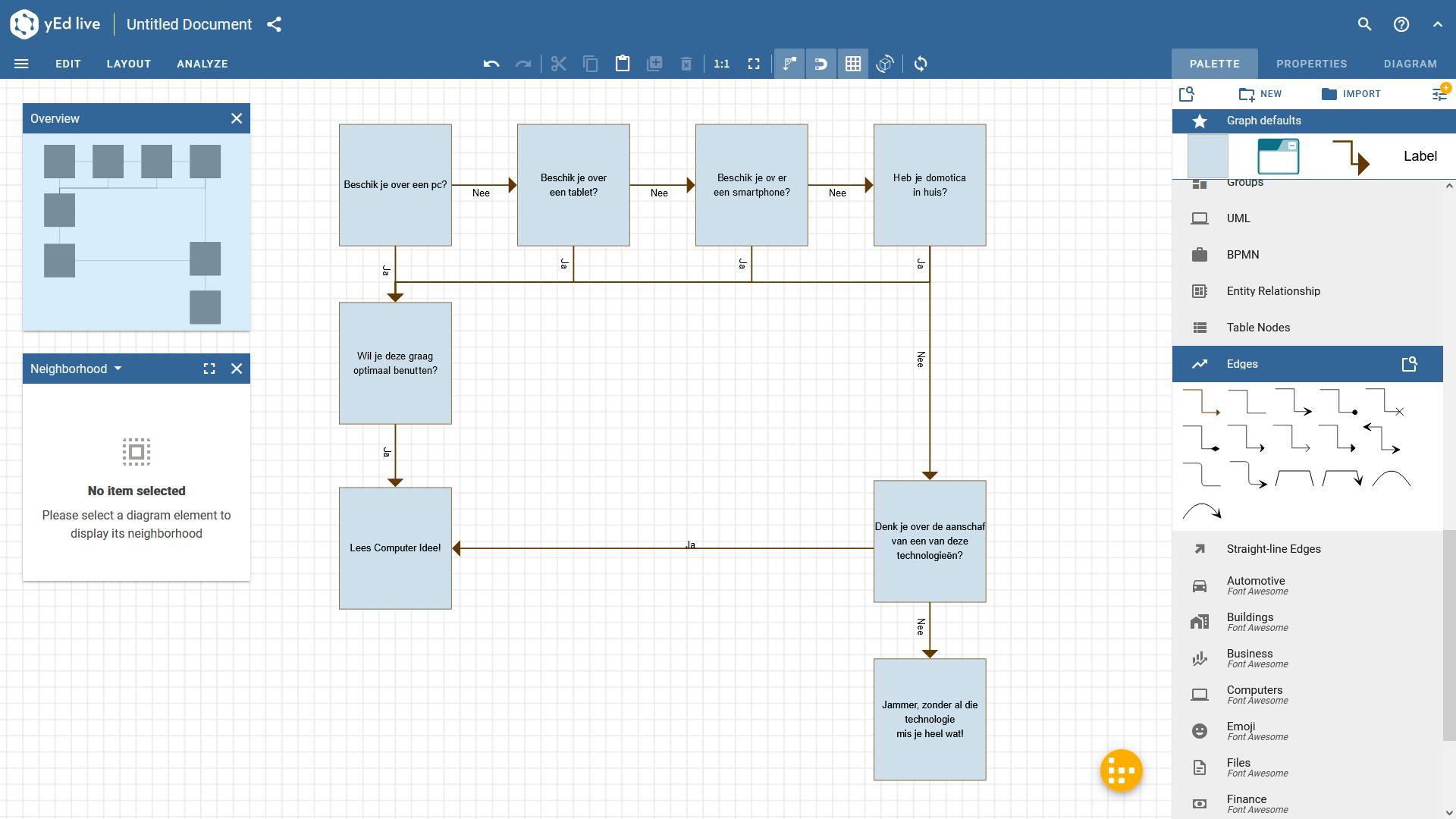

Uiteindelijk is onze beslisboom klaar.

Optimaliseren

Toe we aan de beslisboom begonnen, kozen we voor de orthogonale lay-out, wat betekent dat componenten horizontaal en verticaal in het gelid staan. Wij hebben daarvoor zelf gezorgd bij het plaatsen van elementen.

Rechtsonder in het diagramvenster zie je een oranje pictogram, dat als je het aanwijst een pop-up geeft met de tekst Apply layout… Klik je hierop, dan zal yEd je hele diagram proberen te optimaliseren. Als het niet bevalt, kun je overigens met Ctrl+Z of het Undo-pictogram boven in beeld eenvoudig terug naar je vorige lay-out.

Ben je tevreden, dan kun je je diagram via het bestandsmenu opslaan (Save) of in verschillende formaten (png, svg, pdf) als plaatje exporteren (Export). Je kunt vanuit yEd Live zelfs je diagrammen laten analyseren. Dat wil onder andere zeggen dat je ze snel in verschillende lay-outs kunt bekijken via Explorer. Zo kom je er makkelijk achter of er geïsoleerde knopen zijn waarnaar niet wordt verwezen of dat er knopen zijn die naar zichzelf verwijzen.

Analyse van een diagram kan foutjes aan het licht brengen.

Andere soorten diagrammen maken? Het gratis Google Presentaties is de redder in nood

Lokaal

We hebben je een idee gegeven van hoe je met yEd Live diagrammen kunt maken en aanpassen. Werk je liever lokaal, dan is er de desktopversie van yEd. Je kunt kiezen uit versies voor Windows, macOS en Linux. Het programma draait op Java, wat automatisch mee wordt geïnstalleerd. De installatie kent geen bijzonderheden.

Eenmaal gestart, zul je merken dat de desktopversie er weliswaar anders uitziet, maar dat de functionaliteit in grote lijnen hetzelfde is als die van yEd Live. Bovendien kun je de diagrammen die je daarin hebt gemaakt ook in de desktopversie openen (en omgekeerd).

Wil je voorbeelden bestuderen, dan vind je die in de desktopversie niet in het bestandsmenu, maar onder Help / Example Graphs. Een ander belangrijk verschil is dat yEd Live meer grafische objecten biedt om in je diagrammen te gebruiken.

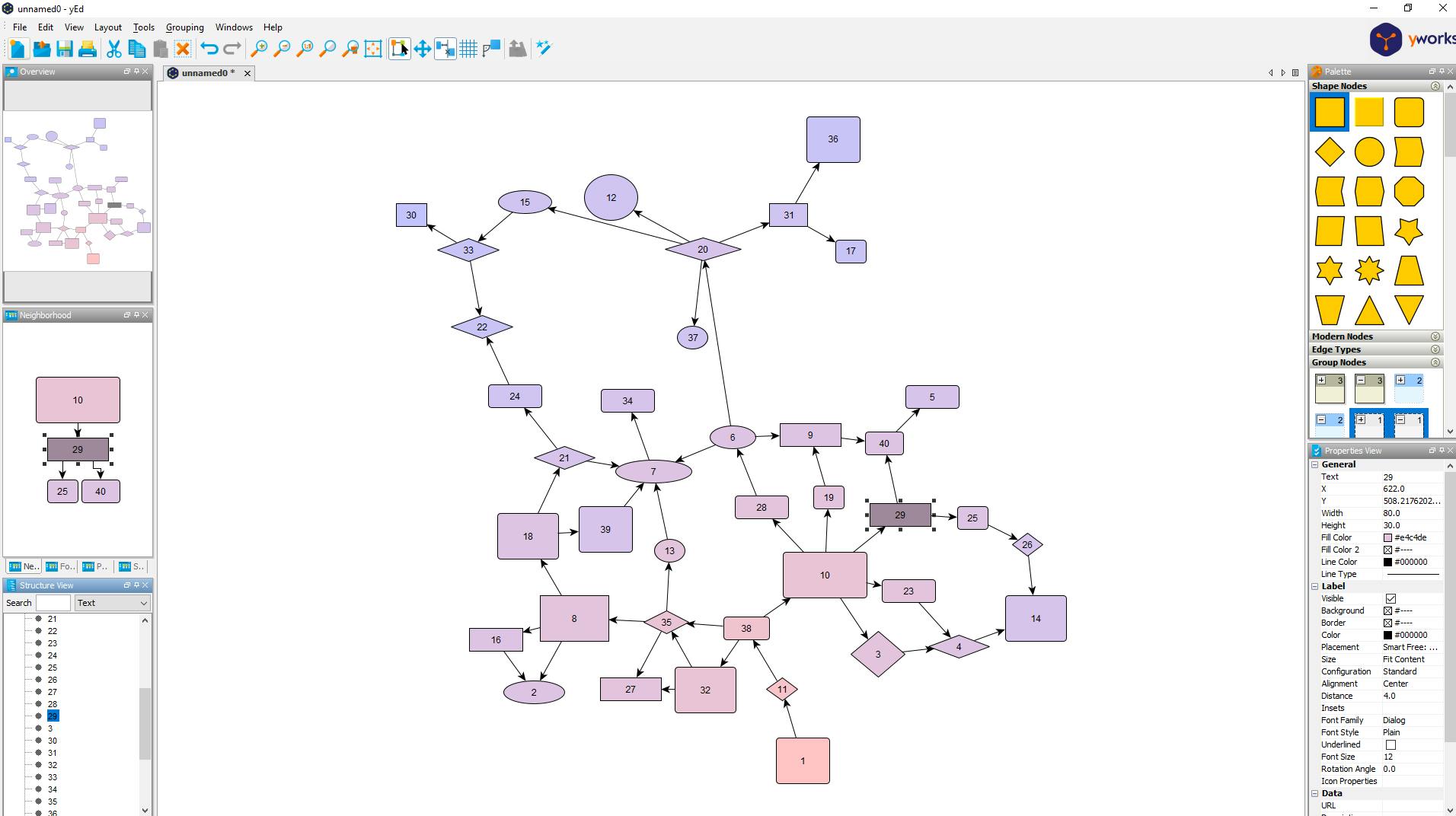

De desktopversie van yEd oogt wat gedateerd, maar de werking is vrijwel gelijk aan die van yEd Live.
