Android op je computer? Geen probleem!
Huis

Android op je computer? Geen probleem!

Heb je een Android-telefoon, maar vind je het scherm wat aan de kleine kant voor games en apps? Geen zorgen, gebruik gewoon je Windows-pc! Met een Android-emulator is dit goed mogelijk. We gaan eerst in op de oplossing van Microsoft zelf en bespreken vervolgens enkele andere emulators.

Aan de hand van dit artikel kun je Android op je Windows-computer gebruiken. Dat doe je door een emulator te gebruiken. We bespreken er drie:

  • WSA
  • LDPlayer
  • BlueStacks

Lees meer over BlueStacks: Laat Android-apps moeiteloos op je computer draaien

Een Android-emulator is een softwaretoepassing die het Android-besturingssysteem nabootst op een ander platform, zoals een Windows-pc. Hiermee kun je Android-apps en -games draaien op je computer, alsof je ze op een Android-telefoon of -tablet gebruikt. Dit kan handig zijn voor app-ontwikkelaars die hun apps willen testen op verschillende apparaten en schermformaten, of voor gebruikers die de Android-ervaring op hun pc willen beleven. Omdat een doorsnee computer krachtiger is dan een mobiel apparaat kun je zelfs vaak van betere prestaties genieten.

Toe aan een nieuwe smartphone?

Kies er een uit het ruime aanbod

WSA

Laten we beginnen met de Microsoft-emulator voor Windows 11, het Windows Subsysteem voor Android (WSA). Je bent mogelijk al bekend met dit concept, aangezien er al geruime tijd een vergelijkbaar systeem voor Linux bestaat, genaamd WSL.

Hoewel WSA nog niet officieel beschikbaar is in ons land, kun je het via een omweg verkrijgen. We hebben dit succesvol getest op twee apparaten, maar je voert het wel uit op eigen risico. Om WSA te gebruiken, moet je Windows 11-systeem een redelijk moderne processor hebben, zoals een Core i3 van de achtste generatie of een Ryzen 3000 of hoger, minimaal 8 GB RAM en ingeschakelde hardwarevirtualisatie.

Er zijn enkele voorbereidende stappen nodig. Open in het Windows-startmenu Windows-onderdelen in- of uitschakelen, zet een vinkje bij Platform voor virtuele machine in het venster en bevestig met OK.

Helaas zul je WSA niet vinden in de (Nederlandse) Microsoft Store, maar de populaire site store.rg-adguard.net biedt een oplossing. Selecteer Productid in het eerste uitklapmenu, voer 9P3395VX91NR in het tweede in, en kies Slow in het derde menu. Klik op het vinkje en scrol naar beneden om een bestand met de extensie .msixbundle (ongeveer 1,3 GB) te vinden. Klik er met de rechtermuisknop op, kies Link opslaan als en hernoem de download in (bijvoorbeeld) ms-wsa.msixbundle. Bevestig met Opslaan en indien nodig met Behouden. Installeer dit als beheerder met een dubbelklik of, als het zo niet lukt, start PowerShell als administrator op, tik Add-AppxPackage -Path in, gevolgd door het volledige pad naar je msixbundle-bestand, tussen aanhalingstekens.

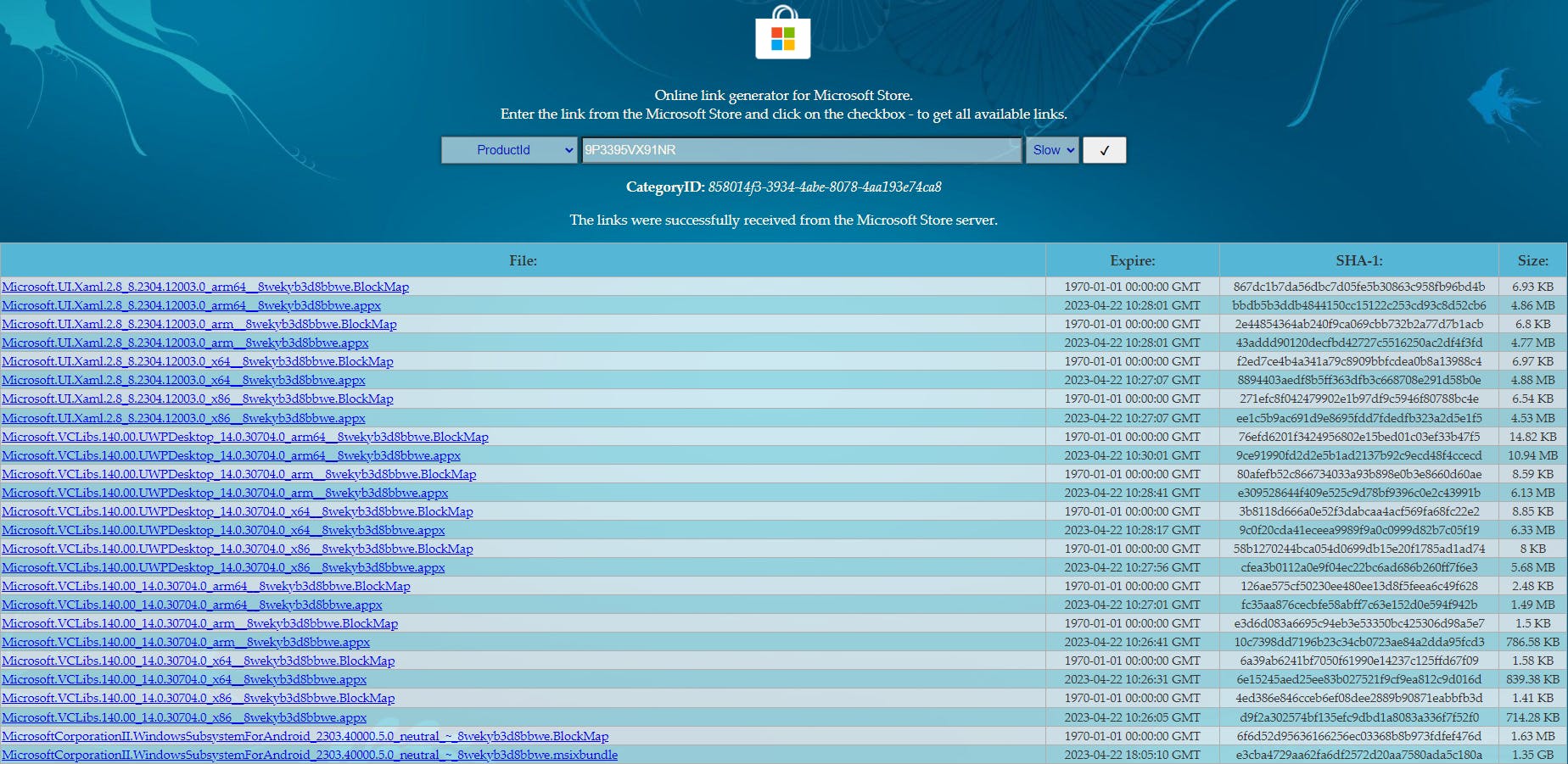

Via een omweg kom je alsnog bij de WSA-applicatie terecht.

Hardware-virtualisatie Moderne processors bieden ondersteuning voor hardwarevirtualisatie, maar het kan zijn dat deze functie nog niet is ingeschakeld in je UEFI/BIOS. Om dit te controleren, open je Taakbeheer met de sneltoets Ctrl+Shift+Esc en ga je naar het tabblad Prestaties. Klik op Processor en kijk of de optie Virtualisatie ingeschakeld staat. Zo niet, dan moet je naar het UEFI/BIOS gaan. Om dit te bereiken vanuit Windows, houd je de Shift-toets ingedrukt terwijl je Afsluiten selecteert via de Aan/Uit-knop. Kies daarna voor Problemen oplossen / Geavanceerde opties / Instellingen voor UEFI-firmware. Bevestig met Opnieuw opstarten om zo in het UEFI/BIOS setupvenster te komen.

Waar je precies moet zijn, hangt af van je systeem. Op ons HP-systeem vonden we de optie bijvoorbeeld onder Vergevorderd / Systeemopties bij Virtualisatietechnologie (VTx). Voor instructies voor diverse systemen kun je onder meer terecht op de site van LDPlayer. Raadpleeg indien nodig je systeemhandleiding.

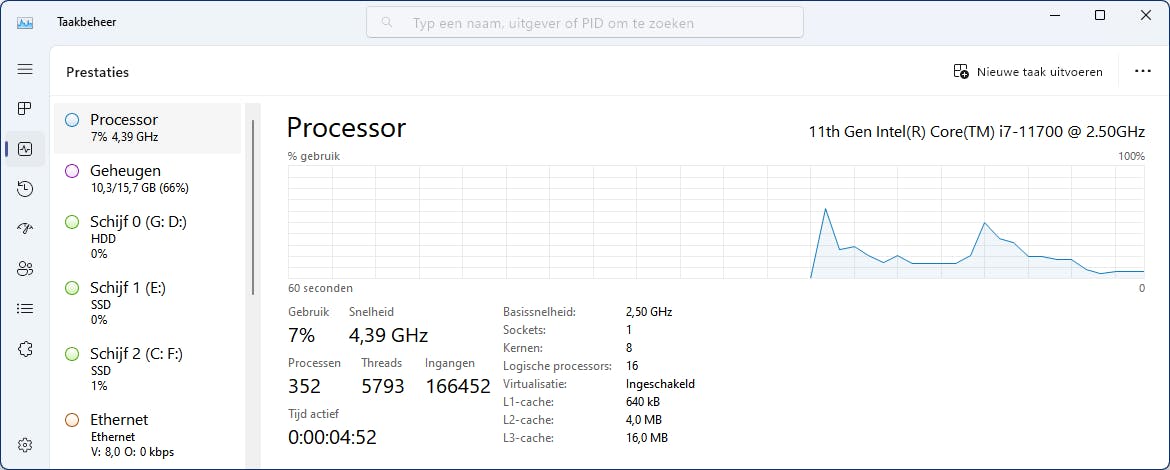

Controleer eerst even of de hardware-virtualisatie is ingeschakeld.

Configuratie

Zodra je android invoert in het startmenu, verschijnt Instellingen voor Windows-subsysteem voor Android. Open de app en stel bij Systeem de optie Subsysteembronnen bij voorkeur in op Doorlopend en Grafische voorkeuren op Hoge prestaties. In de rubriek Ontwikkelaar activeer je de optie Modus voor ontwikkelaars. Je kunt de emulator-configuratie nu afsluiten.

De emulator is nu helemaal klaar om apps te installeren en te draaien, maar waar haal je deze vandaan? Hiervoor schakel je de hulp in van onder meer WSATools.

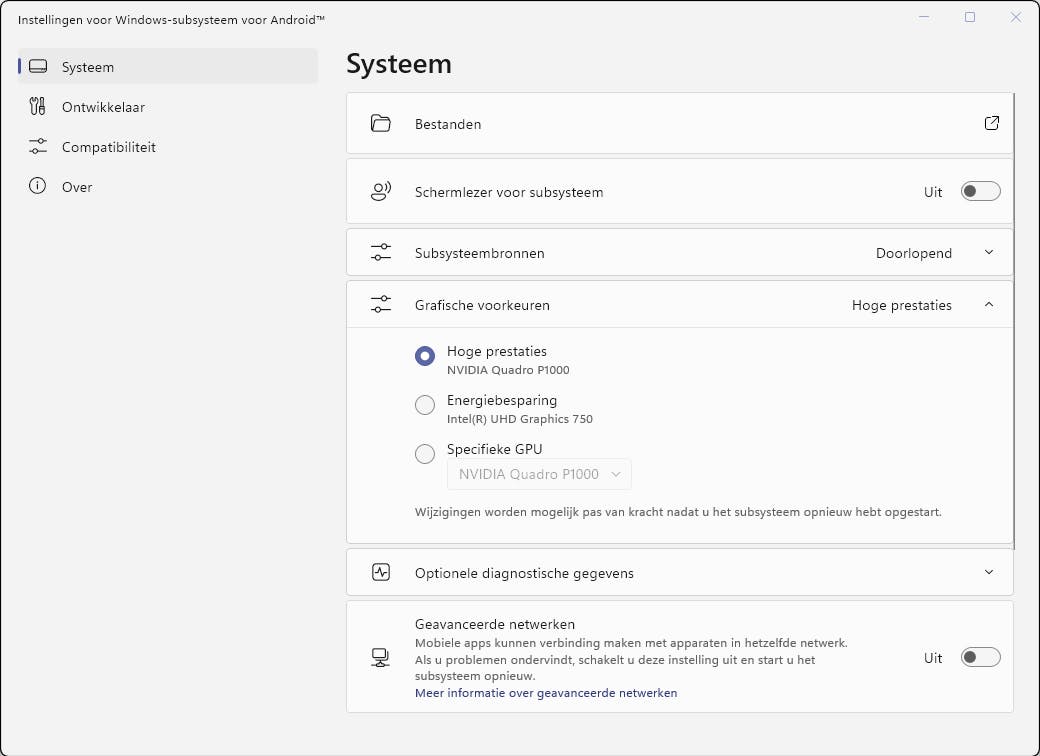

Check ook de instellingen van WSA.

WSATools

Je kunt WSATools vinden in de Nederlandse Microsoft Store. Zoek naar wsatools en download en installeer de app. Start de app, klik op Install an APK en vervolgens op Install om de ADB-tool (Android Debug Bridge) te installeren, indien nodig. In dit geval moet je ook een geschikte (bij voorkeur lege) installatiemap voor ADB selecteren en bevestigen met Install ADB here.

Met WSATools hoef je nu alleen nog maar naar een gedownload APK-bestand (Android Package Kit) op je pc te verwijzen, het op te halen met de knop Load APK en te installeren met Install. Indien gevraagd, klik je op Always allow from this computer. Als alles goed gaat, vind je de Android-app even later in je Windows-startmenu, gewoon tussen je andere applicaties.

Je vraagt je nu misschien af waar je APK-bestanden met Android-apps en -games kunt vinden. Google kan je hierbij helpen, maar het is eenvoudiger om APK’s van alternatieve app-stores zoals F-Droid of Aurora Store te installeren. Bij de laatste kun je zelfs met een Google-account inloggen, maar gebruik hiervoor bij voorkeur een extra (nep)account. Je kunt ook terecht op collecties zoals die van APKMirror.

Aangezien je apps installeert via ‘sideloading’ en dus niet rechtstreeks uit de officiële Google Play Store, moet je extra voorzichtig zijn met potentiële malware. Je installeert APK-apps dus op eigen risico.

Ook in de Aurora Store vind je talrijke leuke en handige Android-apps.

Andere emulators

Als je geen fan bent van WSA als emulator of als deze niet werkt op je systeem, zijn er tal van andere Android-emulators beschikbaar. Bij het kiezen van een emulator zijn er naast de prijs nog een aantal andere criteria om rekening mee te houden. Het is verstandig om vooraf wat onderzoek te doen, aangezien emulators kunnen variëren in prestaties, geheugengebruik en gebruiksvriendelijkheid.

Sommige emulators bieden handige functies zoals key mapping (het koppelen van aangepaste toetscombinaties aan bepaalde acties), multi-instance (het tegelijkertijd draaien van verschillende app- of game-instanties met bijvoorbeeld verschillende accounts of instellingen) en ondersteuning voor gamepads en de Google Play Store.

Controleer verder welke Android-versies, en dus vaak ook welke apps en games, worden ondersteund, of er advertenties worden weergegeven (in de gratis versies) en welke schermresoluties worden ondersteund. Het is raadzaam om te kijken naar eventuele kwetsbaarheden waaraan een emulator kan worden blootgesteld.

In het vervolg van dit artikel stellen we kort twee populaire, goed presterende en ook gratis alternatieven voor: LDPlayer en BlueStacks.

LDPlayer: start

Ga naar https://en.ldplayer.net en download de nieuwste, stabiele versie van LDPlayer 9, een 64bit-emulator die zowel 64- als 32bit-APK’s ondersteunt. Zorg er, net als bij andere emulators, voor dat hardware-virtualisatie (Intel VT-x of AMD-V) is ingeschakeld. Schakel de optie Platform voor virtuele machine eventueel uit (voor het gebruik van WSA moet deze juist ingeschakeld zijn). De emulator werkt op Windows XP SP3 of hoger. Idealiter beschik je over 16 GB RAM of meer en een krachtige grafische adapter, maar het kan ook met minder.

Start de installatie door te dubbelklikken op het gedownloade exe-bestand en klik vervolgens op Install. Na de installatie open je LDPlayer. Je kunt direct een sideload uitvoeren door een gedownload APK-bestand vanuit Verkenner naar het startvenster van LDPlayer te slepen. Of klik in de balk aan de rechterkant op Install APK en verwijs naar het gewenste bestand. Hier vind je ook een knop om de app op volledig scherm te bekijken (Full Screen) of gebruik de sneltoets F11.

Er zijn tevens knoppen om een schermafbeelding en zelfs een schermvideo van je Android-app te maken. Opgestarte Android-apps komen terecht in een eigen tabblad en de pictogrammen van de reeds geïnstalleerde apps verschijnen in het startvenster. Je kunt ook gewoon naar de Google Play Store gaan en van hieruit apps ophalen.

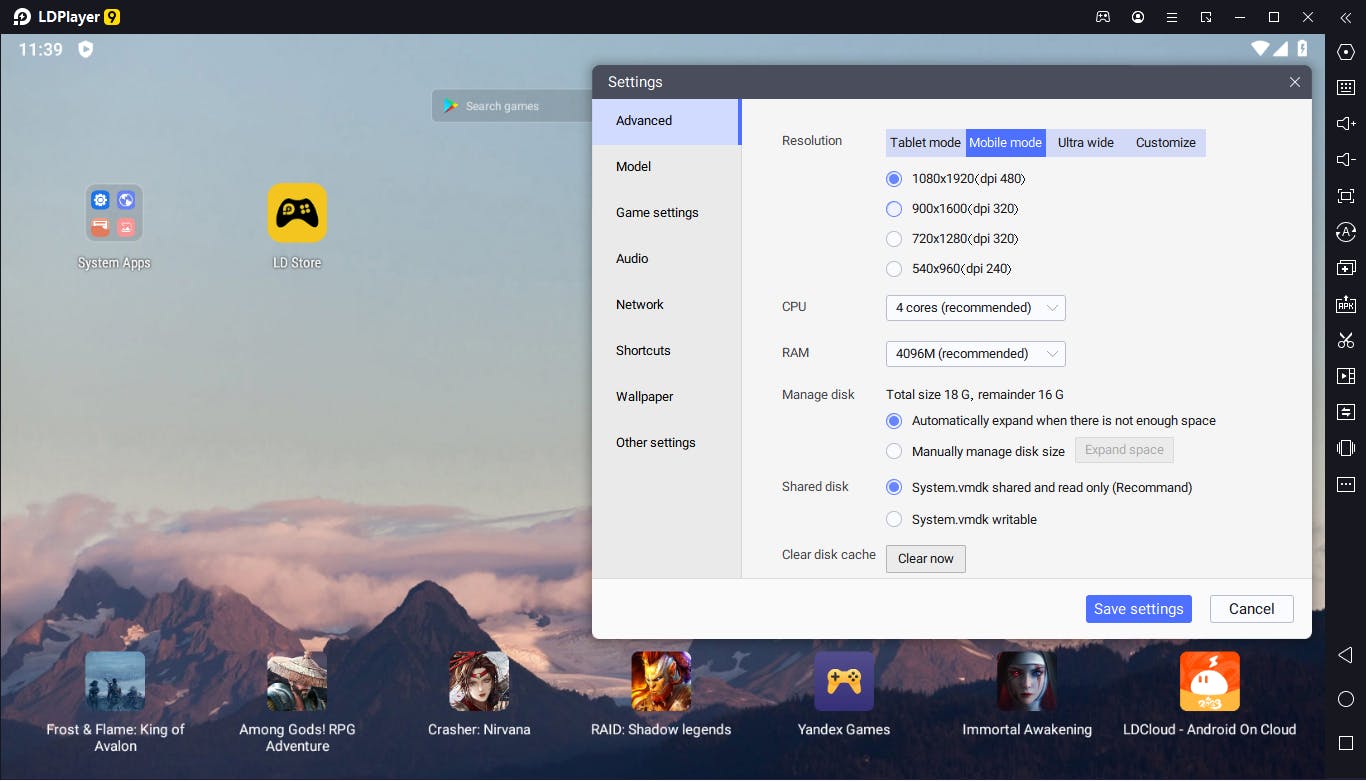

De interface van LDPlayer 9, met uitgebreide instellingen en knoppenbalk.

LDPlayer: multi

In deze balk kom je nog meer handige functies tegen, zoals de mogelijkheid om je scherm te draaien of een virtuele gps, waarmee je kunt aangeven op welke fysieke locatie je je (zogenaamd) bevindt.

De optie LDMultiPlayer is behoorlijk indrukwekkend. Hiermee kun je eenvoudig meerdere instanties van LDPlayer tegelijkertijd uitvoeren, zelfs met verschillende Android-versies, zoals Android 9.0 (64-bit) tot Android 5.1 (32-bit). Mogelijk is hiervoor wel een extra download en installatie vereist, maar dit verloopt vrijwel automatisch. Je beheert deze instanties vanuit een apart venster.

Elke instantie heeft bovendien een eigen Instellingen-knop. Hier kun je in diverse categorieën uiteenlopende opties aanpassen, zoals de gewenste schermresolutie, het aantal cpu-kernen, de hoeveelheid RAM (4 GB aanbevolen), het model van de smartphone, de framerate, de sneltoetsen en meer.

LDPlayer ondersteunt tevens ‘keyboard mapping’: je vindt hiervoor een knop, boven in de balk. Via de helppagina van LDPlayer krijg je hiervoor de nodige instructies.

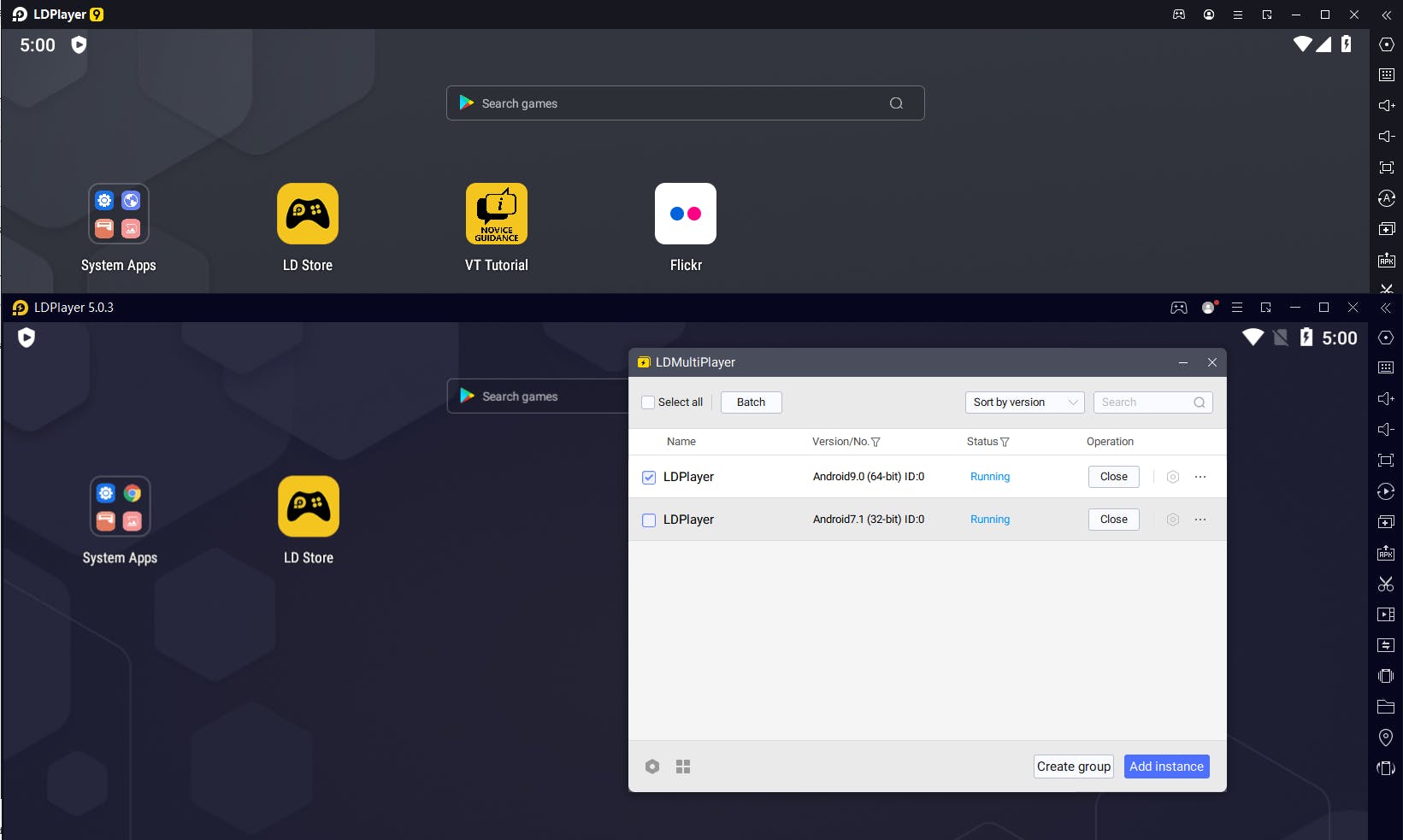

Je kunt ook meerdere LDPlayer-instanties tegelijk starten.

BlueStacks

Een van de oudste en bekendste Android-emulators is BlueStacks. De mogelijkheden, prestaties en systeemvereisten zijn goed vergelijkbaar met die van LDPlayer, inclusief de geavanceerde functies.

Ga naar de website van BlueStacks, waar je onder aan de pagina zowel BlueStacks 5 als 10 aantreft. We raden je aan BlueStacks 5 te downloaden, die prima verschillende Android-versies kan emuleren, van Android Nougat (32 bit) tot Android 11 (Bèta) (Android Pie 64 bit is standaard). BlueStacks 10 is daarentegen meer bedoeld voor wie over een minder krachtige machine beschikt en via gamestreaming toch optimaal van Android-games wil genieten.

Dubbelklik op het gedownloade exe-bestand en klik op Install now. Er worden nu extra onderdelen gedownload. Na een automatische systeemcontrole wordt alles geïnstalleerd en kun je even later BlueStacks opstarten.

De overeenkomsten met de interface van LDPlayer zijn opmerkelijk, en dat geldt ook voor de knoppen en functies die vanuit de balk aan de rechterkant toegankelijk zijn. De instellingen zijn hier minstens even uitgebreid. Je kunt onder meer de grafische renderer selecteren (OpenGL, DirectX of Vulkan), de gewenste luidsprekers, microfoon en webcam kiezen, verbinding maken met je (eventuele) gamepad en meer.

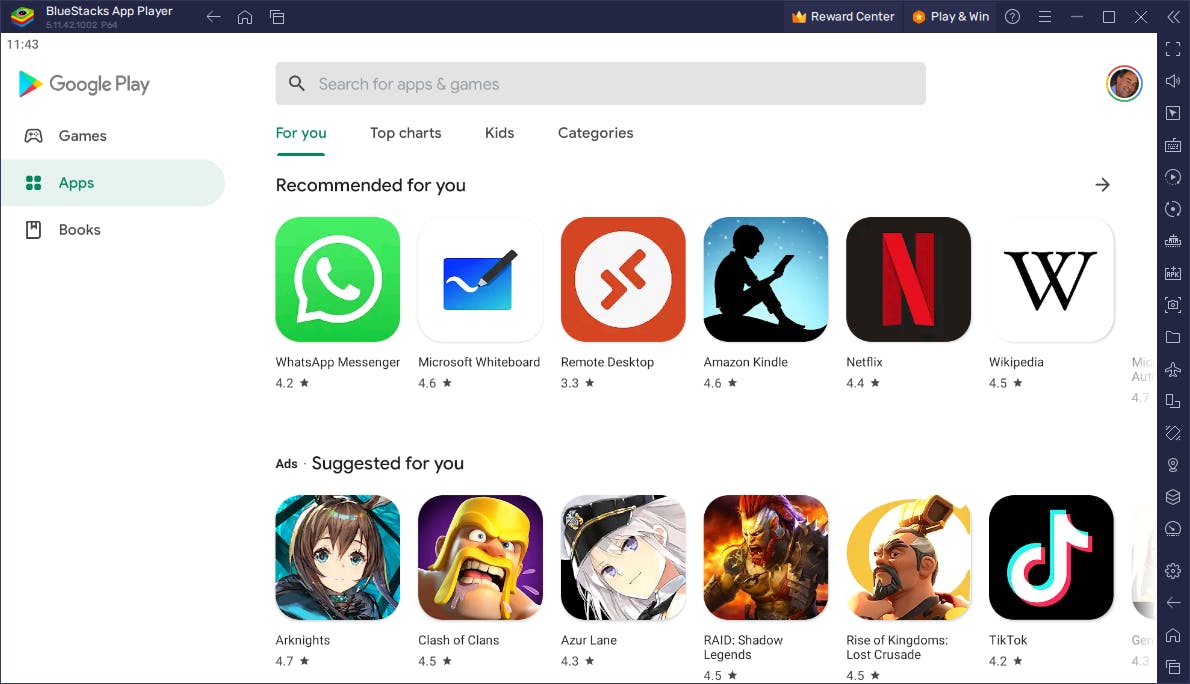

Het valt op dat het pictogram van de officiële Play Store in het startscherm staat. Na het aanmelden met je (nep?) Google-account kun je hier vervolgens moeiteloos apps ophalen.

Net als bij LDPlayer vind je ook bij BlueStacks een multi-instance manager, die je afzonderlijk vanuit het Windows-startmenu kunt opstarten. Klik op de blauwe Instance-knop en kies Fresh instance om een nieuwe emulator-instantie te creëren en die eventueel gelijktijdig te gebruiken.

BlueStacks 5: de gelijkenissen met LDPlayer zijn opvallend.
