Alleen voor jouw ogen: je privégegevens hermetisch afgesloten
© SRISUWAN - stock.adobe.com
Huis

Alleen voor jouw ogen: je privégegevens hermetisch afgesloten

Op je computer, tablet en mobiel staat genoeg informatie die je waarschijnlijk liever voor jezelf houdt. Denk aan persoonlijke gegevens, zoals je identiteitsbewijs, financiële gegevens, foto’s, video’s en correspondentie. De oplossing? Een omgeving creëren waarin je je bestanden optimaal beveiligt, vergrendelt en afschermt.

In dit artikel bekijken we welke manieren er zijn om je kostbare bestanden beter te beschermen dan met enkel een pincode of wachtwoord:

  • OneDrives Persoonlijke kluis
  • Vergrendelde map in Google Foto's
  • Verborgen Foto's-map in iOS en macOS
  • Iobit Protected Folder
  • VeraCrypt

Lees ook: Veilige map op Samsung-smartphones: zo werkt het

Uiteraard beveilig je je apparaten met een pincode of wachtwoord. Er zijn echter ook slimme manieren om je kostbare bestanden nog beter te beschermen. In dit artikel bekijken we de handige mogelijkheden voor de computer, tablet en telefoon. Houd er rekening mee dat je eventuele wachtwoorden goed bewaart. Als je je wachtwoord onverhoopt kwijtraakt, is de kans namelijk klein dat je nog toegang krijgt tot je data.

Persoonlijke kluis

Als je Microsoft OneDrive voor je online opslag gebruikt, dan kun je de Persoonlijke kluis activeren. Hierin plaats je je documenten, foto’s en video’s. De app van OneDrive werkt op onder meer Windows, iPhone en Android. De Persoonlijke kluis is standaard uitgeschakeld; je moet deze dus wel nog even aanzetten.

Uiteraard is OneDrive zelf ook beveiligd, maar met de Persoonlijke kluis voeg je nog een extra beveiligingslaag toe. De kluis is beveiligd met een tweestapsverificatie, ongeacht of je al bent aangemeld op je computer of telefoon. Ook wordt de map na drie minuten automatisch op je mobiel vergrendeld. Bij de computer is dit na twintig minuten. Verlies je je laptop of telefoon, dan is de kans dus kleiner dat kwaadwillenden de geopende map kunnen bekijken. Gebruik je de Persoonlijke kluis op je mobiel, dan kun je deze ontgrendelen via biometrie, zoals je vingerafdruk.

Prettig aan OneDrive is de mogelijkheid om de dienst op zowel je computer als telefoon te gebruiken. In het systeemvak van de Windows-taakbalk open je de OneDrive-app. Als je de Persoonlijke kluis nog niet hebt gebruikt, verschijnt er nu een uitnodiging voor de kluis en klik je op Aan de slag. Zie je de melding niet of heb je deze in het verleden weggeklikt? Open dan Verkenner (gebruik hiervoor de toetscombinatie Windows-toets+E) en zoek aan de linkerkant naar OneDrive. Klik op Persoonlijke kluis. Doorloop vervolgens de stappen van de wizard.

OneDrive controleert je identiteit en stelt de tweefactorauthenticatie in, als dit nog niet is gebeurd. Die tweefactorauthenticatie wordt telkens gebruikt bij het openen van de kluis. Hierna wordt de Persoonlijke kluis geopend en kun je je bestanden erin onderbrengen. Je kunt de Persoonlijke kluis ook activeren via je telefoon. De stappen zijn vergelijkbaar, maar in dit geval vraagt OneDrive je om ook een pincode aan te maken.

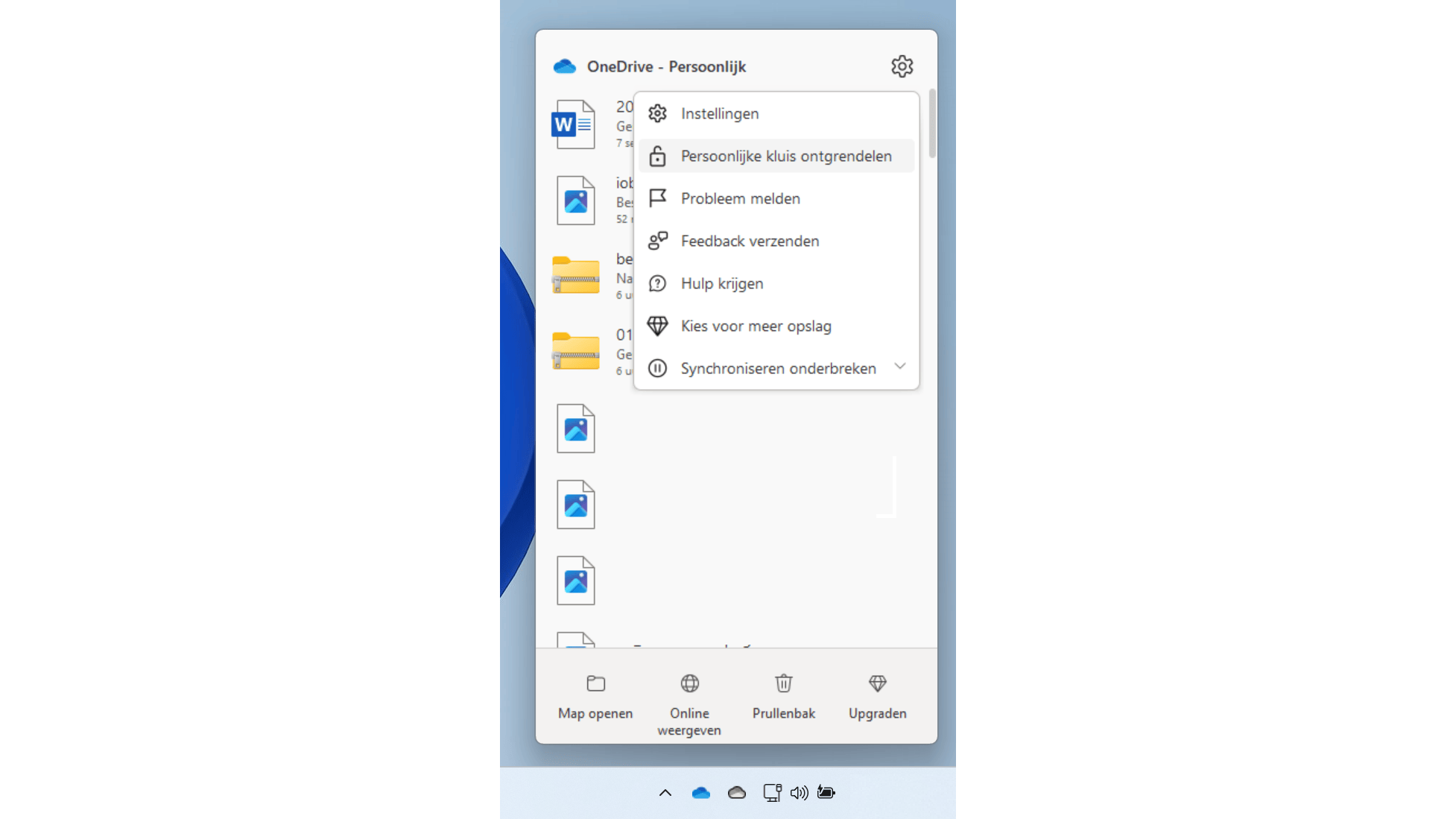

Met OneDrive kun je op elk apparaat je documenten, foto’s en video’s beschermen.

Sesam open u

Het openen van de kluis is vanaf nu eenvoudig. Klik met de rechtermuisknop op het pictogram van OneDrive in het systeemvak en kies Persoonlijke kluis ontgrendelen. Nadat je je hebt geverifieerd, opent het venster met bestanden. Zoals je hebt gelezen, werkt de Persoonlijke kluis ook op je mobiele apparaten, zoals Android-telefoon en iPhone. In de app van OneDrive kies je voor de tab Bestanden. Tik hierna op Persoonlijke kluis.

Via je telefoon kun je snel belangrijke persoonlijke documenten – zoals paspoort en rijbewijs – scannen en opslaan in de kluis. In het hoofdscherm van Persoonlijke kluis vind je een overzicht van aanbevolen bestanden. Tik op Scannen bij een document om het vast te leggen. De lijst met suggesties is groter dan standaard wordt getoond. Tik op Alle suggesties weergeven om de volledige lijst te zien. Maak je gebruik van de gratis versie van OneDrive, dan kun je maximaal drie bestanden in de vergrendelde map plaatsen. Bij de betaalde versie van de opslagdienst is er geen limiet.

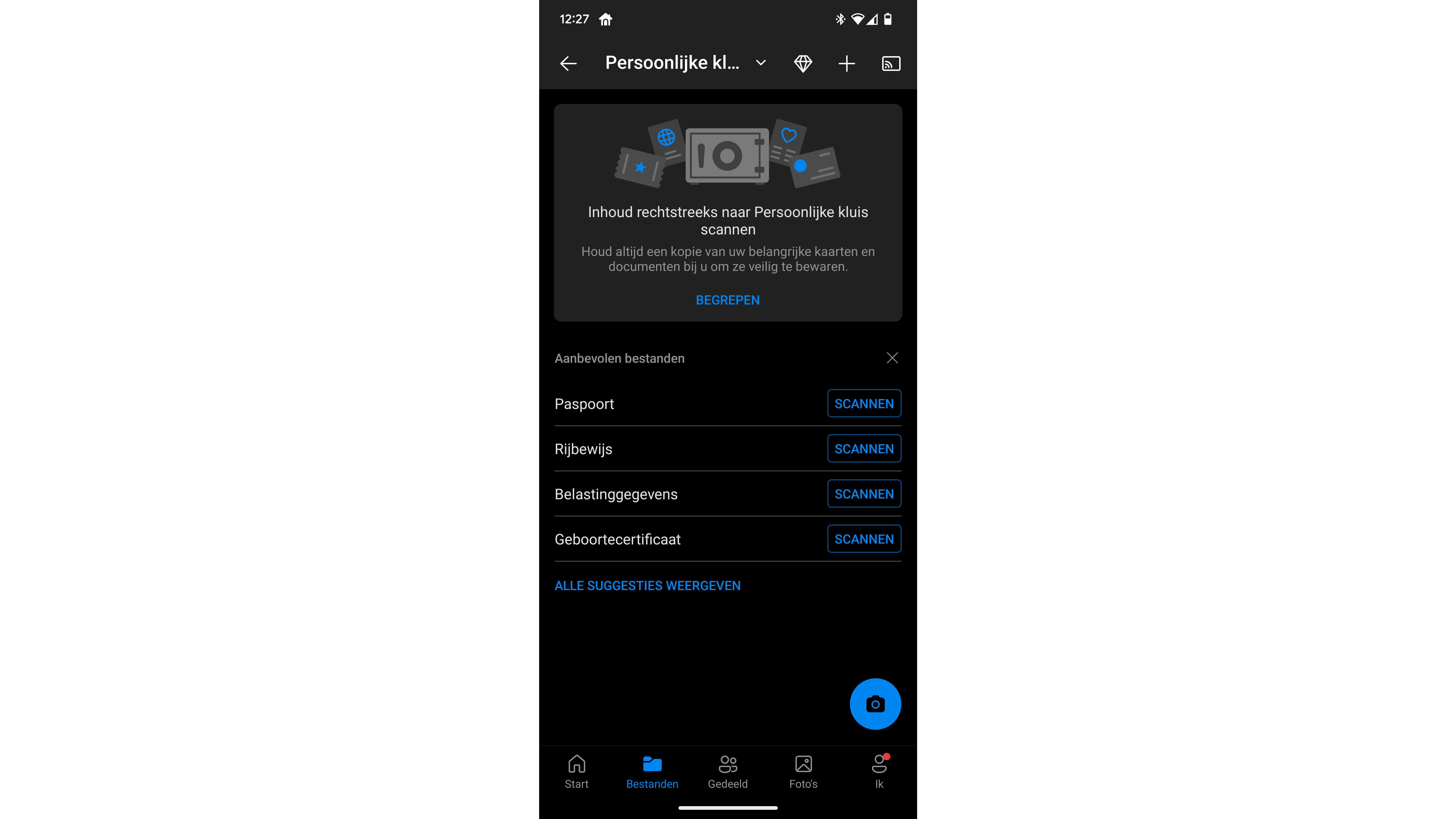

Bekijk de suggesties voor een overzicht van gevoelige bestanden.

Extra instellingen

De mobiele versie van de Persoonlijke kluis kent iets meer instelmogelijkheden om de beveiliging nóg strenger te maken. Open de instellingen van OneDrive en blader naar de sectie Beveiliging. Tik op Persoonlijke kluis. Activeer de optie Vergrendelen bij afsluiten, zodat de map altijd wordt vergrendeld als je de app niet meer gebruikt. Tik hierna op Kluis automatisch vergrendelen. Nu kun je de standaardperiode van drie minuten aanpassen in een kortere en daarmee strengere tijdsduur, bijvoorbeeld 1 minuut of 2 minuten. De andere kant op kan ook: maximaal 10 minuten is mogelijk.

Je kunt overigens de kluis op elk moment eerder afsluiten. Tik hiervoor in het scherm van de Persoonlijke kluis op de titel bovenin en kies Vergrendelen. Wil je de Persoonlijke kluis beveiligen met een pincode en niet meer met je vingerafdruk? Zet dan in het instellingenscherm de schuif op Uit bij Biometrie gebruiken. In hetzelfde scherm vind je ook de mogelijkheid om de Persoonlijke kluis uit te schakelen, als je deze niet meer wilt gebruiken. Tik op Persoonlijke kluis uitschakelen.

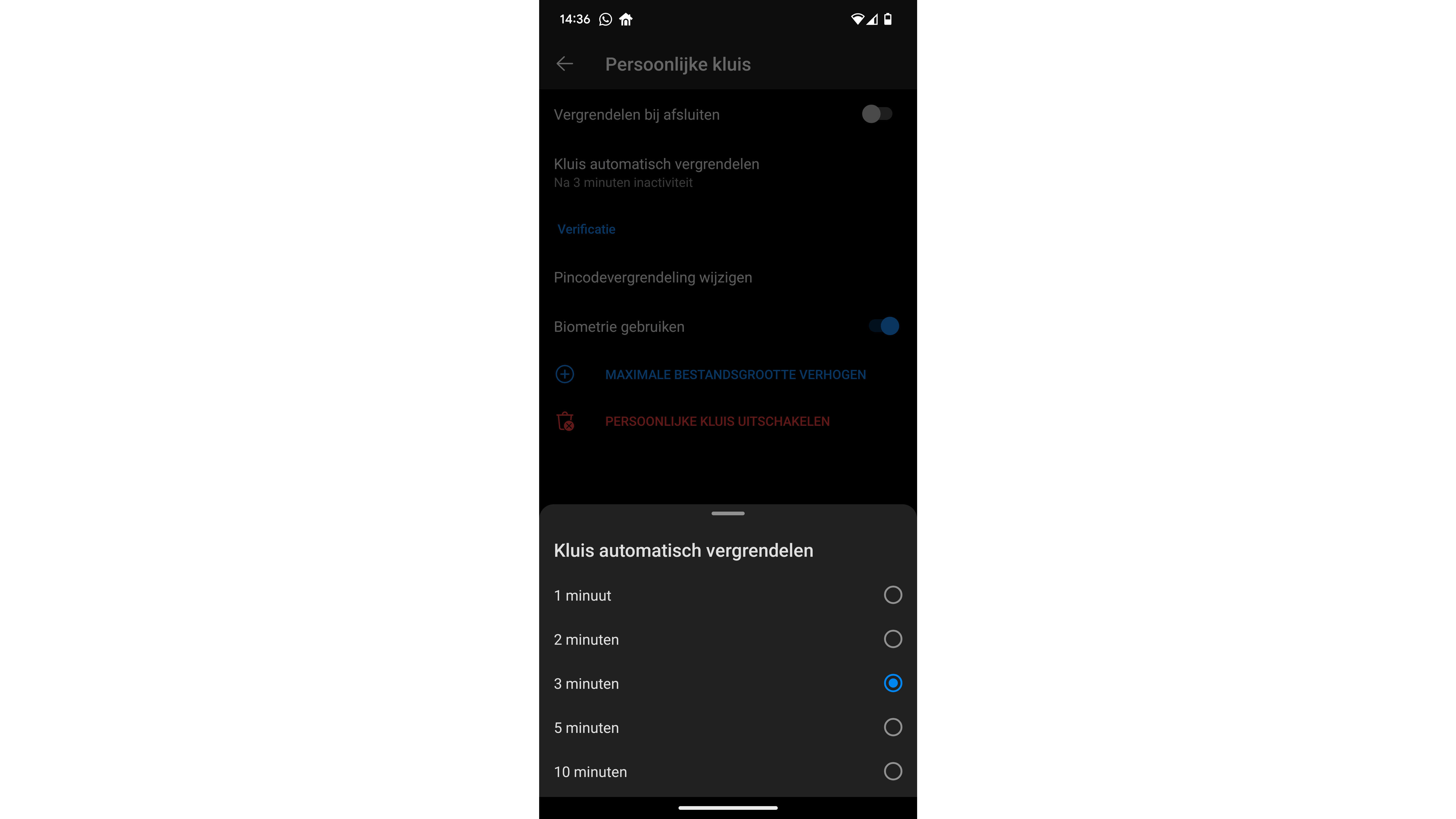

Pas de standaardinstellingen van OneDrive naar eigen wens aan.

Foto’s beveiligen

Google Foto’s biedt je de mogelijkheid om persoonlijke foto’s in een afgeschermde map te plaatsen. Deze functie kun je activeren als je de app gebruikt op je iPhone vanaf versie 15, of op je Android-toestel vanaf versie 6. Eenmaal geactiveerd, worden de vergrendelde foto’s niet meer getoond in het overzichtsvenster en niet meer opgenomen in andere functies, zoals herinneringen. Google Foto’s schermt het materiaal ook af voor de zoekfunctie van je telefoon en voor de andere apps die toegang tot je foto’s vragen.

Open Google Foto’s en tik op Bieb. Tik op Vergrendeld en daarna op Vergrendelde map instellen. De app vraagt of je een back-up wilt maken van de inhoud. Ook de back-up wordt vergrendeld. Je kunt hiermee je foto’s meenemen naar een nieuw apparaat. Je behoudt met deze optie ook de foto’s als je de app verwijdert: het is dus verstandig om te kiezen voor Back-up aanzetten.

Zodra de vergrendelde map is geactiveerd, plaats je hierin de foto’s die je wilt afschermen. Tik op Items verplaatsen. Je map met huidige foto’s verschijnt. Selecteer de foto’s en kies voor Verplaatsen. Je kunt de foto’s ook later verplaatsen vanuit de overzichtsweergave. Tik dan lang op een foto en kies in de menubalk voor Verplaatsen naar vergrendelde map.

Beveiligen tegen diefstal?

Dat kan met een laptopslot

Direct vergrendelen

Afhankelijk van je telefoon, kun je de foto’s tijdens het maken direct in de vergrendelde map laten zetten. Onder meer de eigen Pixel-telefoons van Google bieden deze functionaliteit. Open de app Camera en houd je vinger ingedrukt als je links in het venster tikt op de laatst gemaakte foto. De optie Opslaan in verschijnt. Kies voor Vergrendelde map. Je ziet aan het slotje dat de foto in de vergrendelde map is gezet.

Uiteraard heb je in Google Foto’s toegang tot de map met gearchiveerde items. Deze verschilt van de vergrendelde map. Items in de archiefmap kunnen in theorie nog wel worden geopend door andere apps en andere gebruikers. Ook kunnen deze nog worden getoond bij een zoekactie.

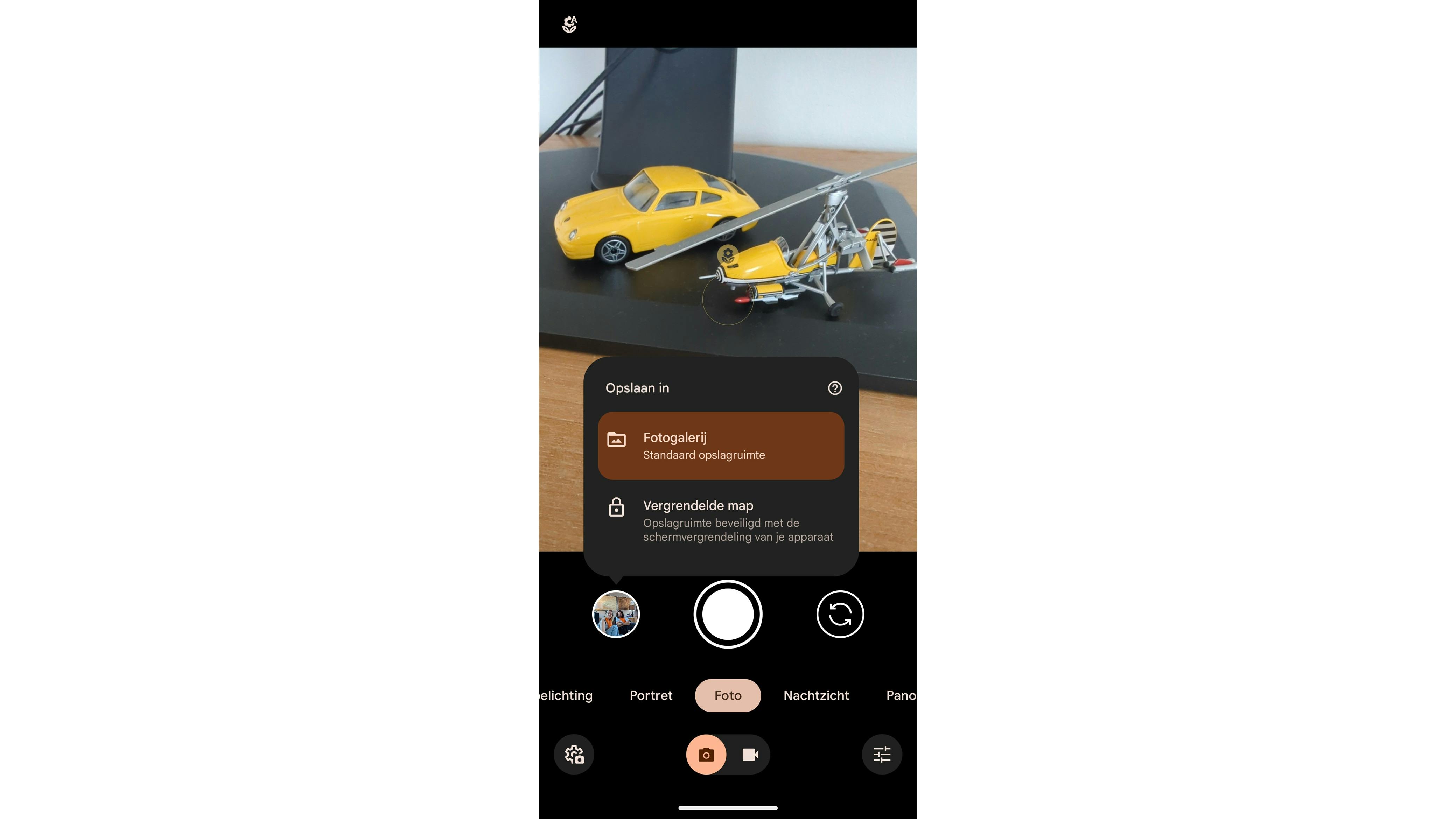

Met Google Foto’s kun je je persoonlijke foto’s en video’s vergrendelen.

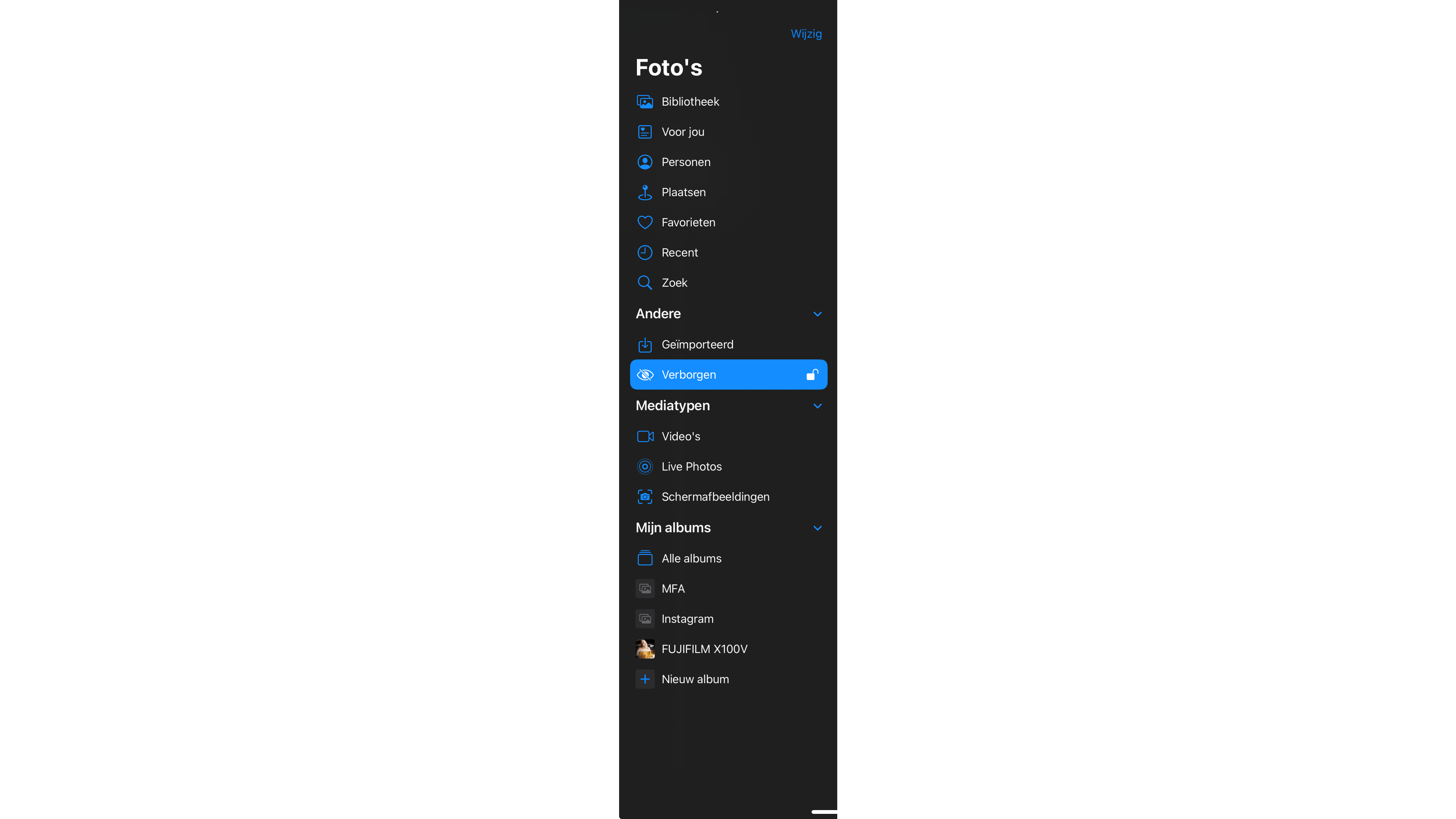

Apples vergrendelde map

Maak je gebruik van een iPhone, iPad of macOS? Apple biedt je een aantal opties om je foto’s af te schermen. Bij de recentste versies van deze besturingssystemen (vanaf versie 16) is er de standaard vergrendelde map Verborgen aanwezig. Je hoeft deze map dus niet apart te activeren. De werking is relatief eenvoudig.

Open de app Foto’s en selecteer het materiaal dat je wilt afschermen. Tik vervolgens op de knop Meer (herkenbaar aan de drie puntjes) en kies Verberg. Bevestig met een tik op Verberg foto’s. Je kunt de map nu openen via de app Foto’s. Zorg ervoor dat de mapweergave links in het scherm wordt getoond (via de deelvensterknop linksboven). In de sectie Andere tik je op Verborgen. Geef de vereiste pincode op of gebruik Face ID om je identiteit te verifiëren.

Mogelijk vind je het niet prettig dat de map Verborgen continu zichtbaar is in de gebruikersomgeving. Gelukkig kun je de vergrendelde map verbergen. Open de instellingen van iOS en kies Foto’s. Zet de schuif op Uit bij Toon verborgen album. Op een Mac is dit andersom: hierbij wordt de map standaard niet getoond, tenzij je deze via het instellingenvenster voor Foto’s weer zichtbaar maakt.

Apple kent een ingebouwde verborgen map die standaard is ingeschakeld.

Mappen verbergen in Windows Soms wil je in Windows bepaalde mappen niet zien, maar ze niet verbergen of afschermen voor anderen. Je hebt bijvoorbeeld een groot aantal mappen voor een archief, maar die heb je niet altijd nodig. Je kunt de mappen dan verbergen. Open verkenner. Blader naar de map die je wilt verbergen en klik hierop met de rechtermuisknop. Kies Eigenschappen. Op de tab Algemeen plaats je een vinkje bij Verborgen. Bevestig met een klik op OK: de map is niet meer zichtbaar.

Wil je de map weer zien? Kies in verkenner voor Weergeven (in de menubalk bovenin). Kies wederom voor Weergeven / Verborgen items. Houd er rekening mee dat deze manier er niet voor zorgt dat de map niet toegankelijk is voor anderen: er vindt dus geen vergrendeling plaats.

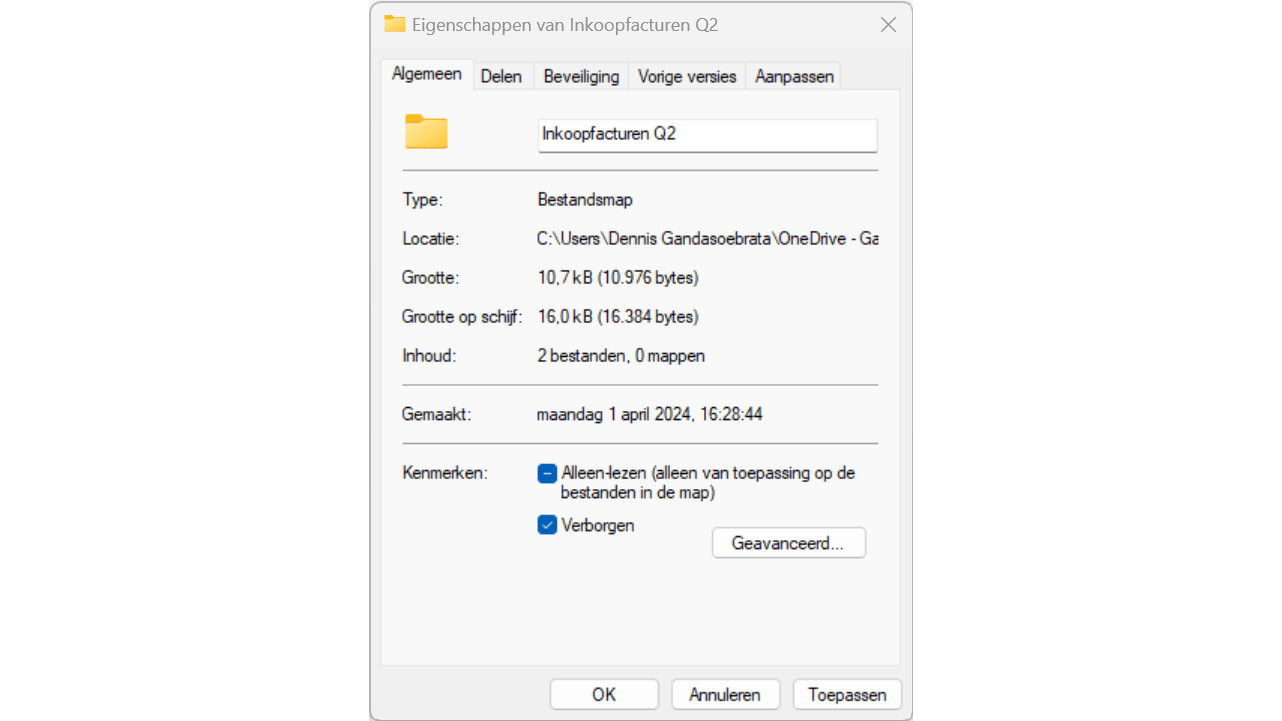

Een map aan het zicht onttrekken via Windows Verkenner.

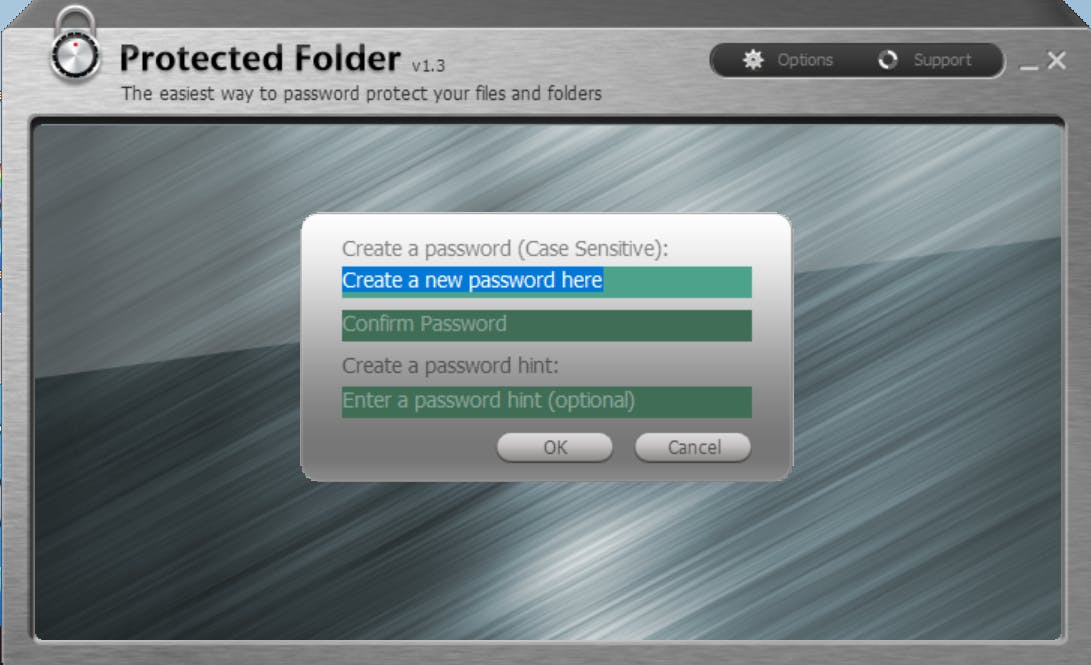

Iobit Protected Folder

Om een afgeschermde map te maken met bestanden, kun je ook gebruikmaken van Iobit Protected Folder. De software werkt op zowel Windows 10 als Windows 11 en stelt je in staat om belangrijke bestanden af te schermen met een wachtwoord. Op de website van de makers vind je een proefversie. Ben je tevreden met de werking, dan kun je het programma voor ongeveer 20 euro aanschaffen.

Eenmaal geïnstalleerd, geef je een sterk wachtwoord op. Hierna opent het hoofdvenster. Klik op Add om je bestanden toe te voegen. Je kunt de bestanden ook zelf naar het venster slepen. Zoals voor alle programma’s geldt: controleer de werking eerst met testbestanden en nog niet met je waardevolle documenten. Pas wanneer je tevreden bent over de werking, ga je aan de slag met de daadwerkelijke bestanden.

Onder in het venster lees je op welke wijze de bestanden zijn beveiligd. Zo zie je bij Status de termen Hide, Deny Read en Deny Write staan. De map wordt verborgen en zonder toegang kunnen er geen bestanden worden toegevoegd of aangepast.

Heb je de map gevuld met de bestanden die je wilt beschermen? Kies dan voor Lock & Exit. Via Options (rechtsboven in het venster) zet je de beveiliging nog meer naar je hand. Standaard wordt de vergrendelde map verborgen in Verkenner. Wil je de map wel zien, zet dan de schuif op Off bij Hide for Explorer or other programs.

Je kunt bestanden ook beschermen met wat hulp van buitenaf.

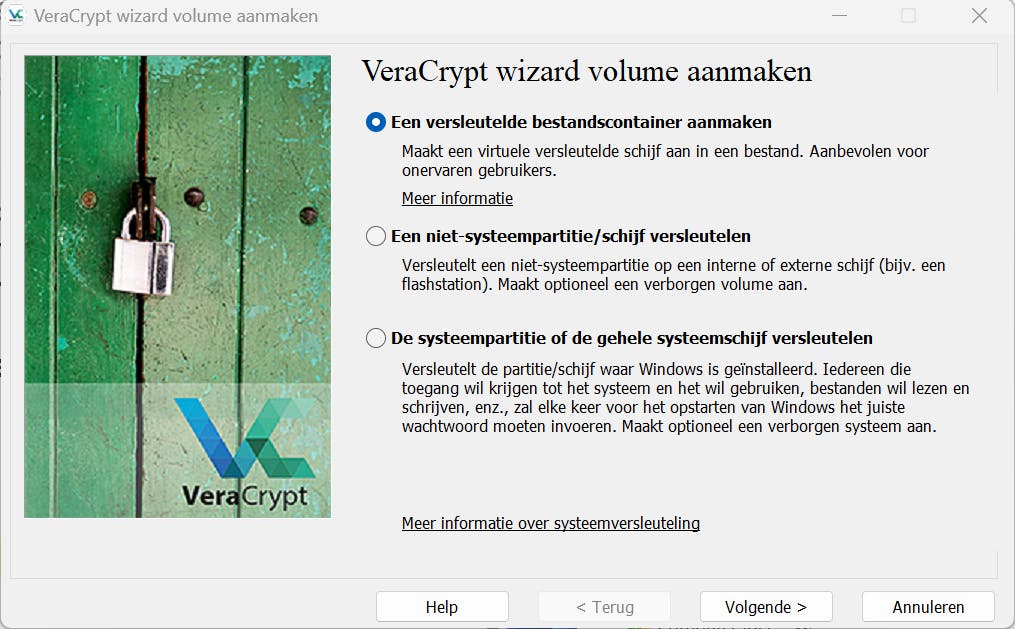

VeraCrypt

VeraCrypt mag niet ontbreken in onze tocht langs de beste manieren om je persoonlijke gegevens extra af te schermen. Met het programma maak je versleutelde volumes op je harde schijf. Vergelijk het met een partitie die extra is afgeschermd. Eerlijk is eerlijk: VeraCrypt is in de praktijk hoofdzakelijk gericht op de wat meer gevorderde gebruiker, want het aantal mogelijkheden is heel uitgebreid.

VeraCrypt maakt gebruik van containers: dit zijn de afgeschermde gedeelten waarin je de bestanden plaatst. Na installatie kies je voor Volume maken: je geeft in de wizard aan welke onderdelen moeten worden beschermd. Kies daarna voor Een versleutelde bestandscontainer aanmaken.

Overigens kun je ook een volledige partitie afschermen, dan kies je voor Een niet-systeempartitie/schijf versleutelen. Volg de stappen van de wizard om de container te maken en je bestanden te versleutelen. Ook hier geldt: probeer het eerst altijd met testbestanden en pas met de persoonlijke bestanden als je zeker bent van je zaak.

VeraCrypt is meer gericht op de gevorderde gebruiker en biedt zeer krachtige opties om je bestanden af te schermen.
