Geen plek voor een buitenunit? Deze warmtepompen kunnen zonder
Nu we stap voor stap moeten overstappen op duurzame energie, is de warmtepomp op termijn voor veel gezinnen de enige oplossing voor verwarming. Is het om een of andere reden niet mogelijk of wenselijk om een buitenunit te plaatsen, dan bestaan er toch warmtepompen die zonder zo’n buitenkast werken.
Voor veel mensen die een warmtepomp overwegen, is de buitenunit een bezwaar. Er zijn gelukkig ook warmtepompen die speciaal zijn ontworpen voor de typische Nederlandse rijtjeswoningen, en die werken zonder buitenunit.
Een buitenunit ontsiert vaak de tuin en er is altijd een risico dat het geluid de buren of jezelf zal storen. In onze zoektocht naar warmtepompen zonder buitenkast hebben we het al gehad over systemen die gekoppeld zijn aan een mechanisch ventilatiesysteem, de zogenaamde ventilatiewarmtepomp, en de warmtepomp die zijn energie haalt uit dakpanelen: de PVT-warmtepomp. In onze zoektocht stuitten we op nog twee opvallend compacte systemen die zonder buitenunit hun energie uit de buitenlucht halen: de Vincent van Itho Daalderop en de Nav5Ai van Envazu.
Tsjechisch of Nederlands?
Beide toestellen worden volledig binnenshuis opgesteld en hebben alleen een dakdoorvoer nodig. De Nav5Ai werkt trouwens ook met een muurdoorvoer. Importeur Enzavu brengt de Oost-Europese warmtepomp Nav5Ai naar Nederland. Enzavu geeft de naam van de fabrikant zelf om strategische reden niet prijs. Wij weten ondertussen dat het om een Tsjechisch product gaat van fabrikant Hotjet.

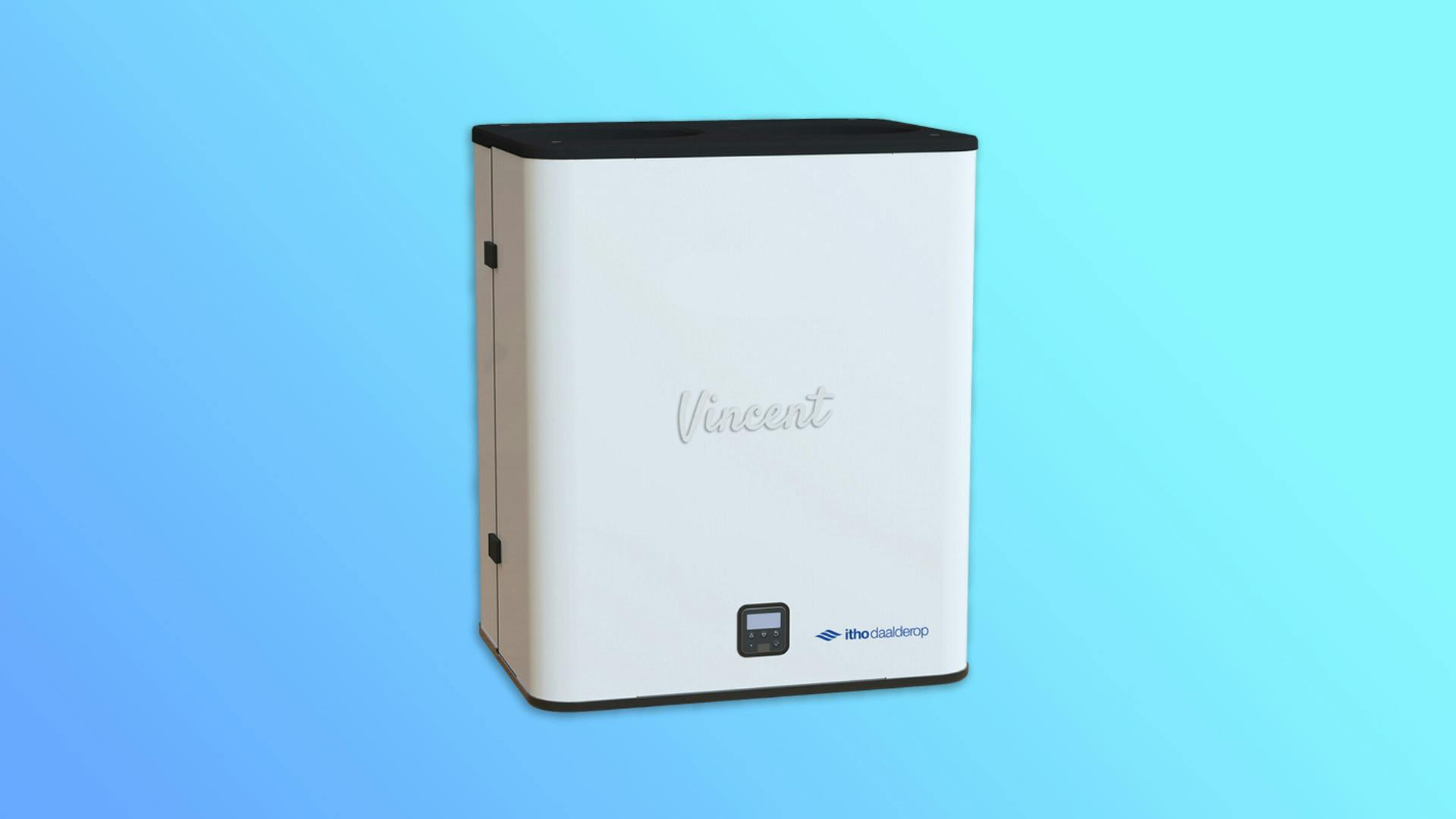

De Vincent-warmtepomp van Itho Daalderop is niet alleen een product van Nederlandse bodem, hij is ook afgestemd op de typisch Nederlandse (rijtjes)woningen.
©Ithodaalderop.nl

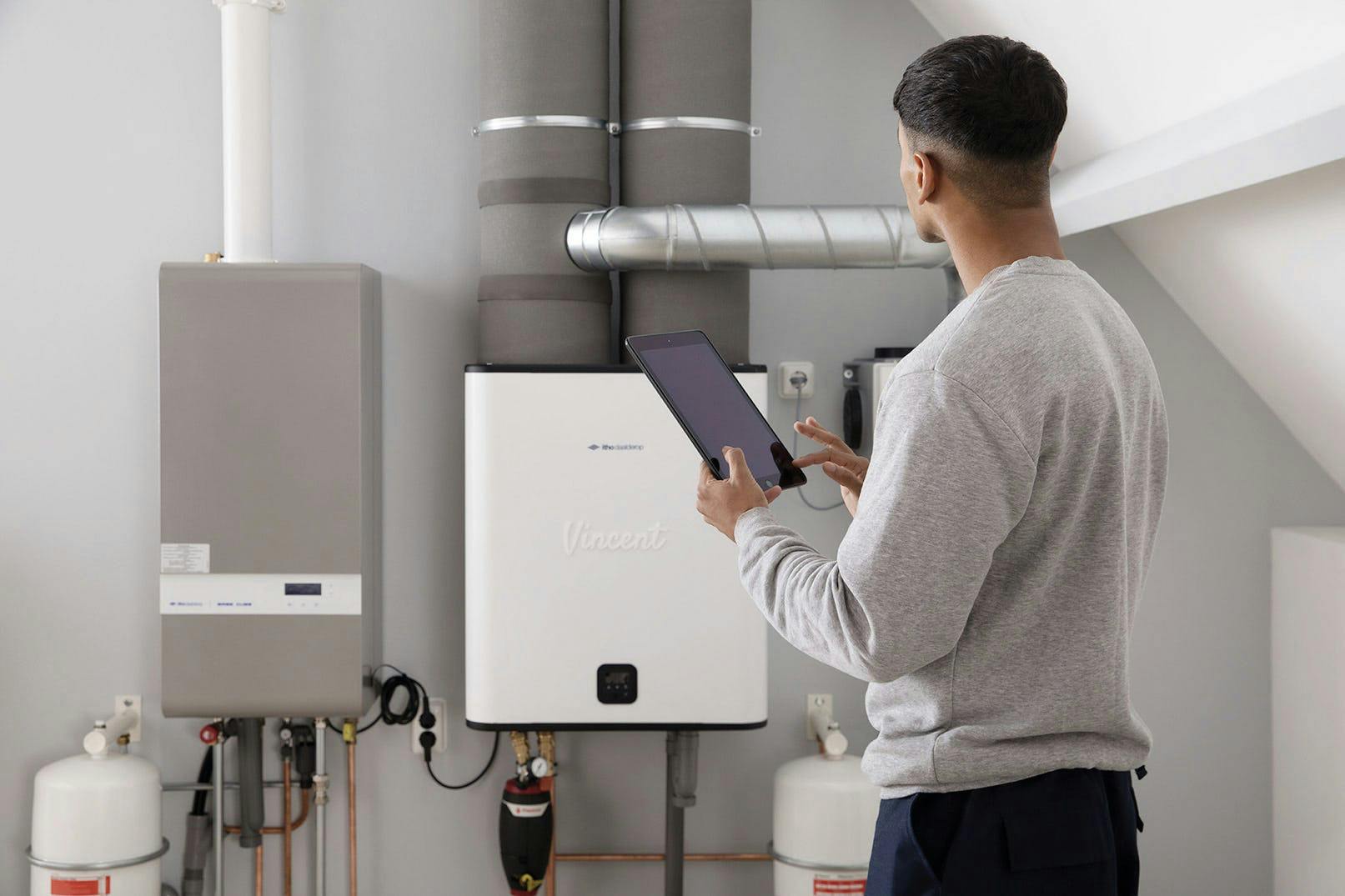

Twee luchtkanalen van Vincent zorgen voor de luchtaanvoer en -afvoer.
Twee luchtkanalen
De Nav5Ai is een compacte warmtepomp waarbij het luchtaanzuig en -afblaasproces verloopt door twee luchtkanalen van elk 250 mm, die door het dak of de gevel worden geplaatst. Vincent werkt op basis van primaire en secundaire energie. De primaire energie haalt dit apparaat uit de buitenlucht. De omgevingslucht komt via het ene luchtkanaal tot bij de warmtepomp, en via een tweede luchtkanaal vertrekt de koude lucht weer naar buiten. Daarnaast kunnen woningen die over een mechanisch ventilatiesysteem beschikken de afgevoerde ventilatielucht ook naar de warmtepomp leiden voor extra rendement. Dat is de secundaire energie.
Warmtepomp binnenshuis
Verder werken beide toestellen zoals elke andere warmtepomp. In het gesloten systeem zit een circuit met koudemiddel dat al bij heel lage temperaturen verdampt. Deze damp passeert een compressor waar door de drukverhoging de temperatuur van de damp toeneemt. In de condensor draagt het koudemiddel zijn energie over aan het cv-water.
Als het koudemiddel weer vloeibaar is, vertrekt het opnieuw richting de verdamper en zo is de cirkel rond. De warmtepomp geeft zijn energie via een warmtewisselaar af aan het cv-water, zodat de vloerverwarming, radiatoren of convectoren de woning op temperatuur kunnen brengen.
Vermogen en koelen
De Nav5Ai heeft een modulerend vermogen van tussen de 1,8 en 6,2 kW. Dat betekent dat het vermogen zich aanpast aan de buitentemperatuur. Bij -7 graden Celsius draait hij op 6,2 kW afgegeven vermogen voor verwarming, tapwater en koeling.
De Vincent (met een vermogen van 4,5 kW hybride) is beschikbaar in twee varianten. De V45 Combi zorgt voor verwarming, koeling en warm water. De V45 kan alleen verwarmen. Om de woning af te koelen moet het afgiftesysteem wel geschikt zijn om te koelen. Bij vloerverwarming en radiatoren lukt dat, maar convectoren zijn niet geschikt om de ruimte te koelen.
Op dit moment zit er bij Itho Daalderop nog geen uitvoering van 6 kW in de pijplijn; voor de 4,5kW-uitvoering zijn de luchtkanalen nu al fors.
Kostprijs
Bij de Nav5Ai lezen we dat de warmtepomp inclusief geïntegreerde boiler én montage verkocht wordt vanaf 44,49 euro per maand. De totale verkoopprijs van dit toestel is alleen op aanvraag beschikbaar.
De verkoopadviesprijs van de Vincent V45 Hybride (alleen woningverwarming) bedraagt 3.975 euro exclusief btw. De Vincent V45 Combi (woningverwarming/-koeling en warm water) kost 4.450 euro, eveneens exclusief btw. Hierbij hebben we geen rekening gehouden met de installatiekosten en materiaalkosten. Er is wel een ISDE-subsidie van 2.325 euro inclusief btw mogelijk. Die subsidie ontvang je op basis van de factuur van een geregistreerd installateur.
Hybride en all-electric
Beide warmtepompen kunnen worden ingezet als hybride en als all-electric warmtepomp. In de hybride-opstelling werkt hij samen met elke verwarmingsketel. Dat betekent dat Vincent of Nav5Ai het grootste deel van het jaar de verwarming voor zijn rekening neemt, maar als de warmtevraag te hoog wordt of als er plotseling veel warm water wordt gevraagd, dan komt de gas- of stookolieketel in actie.
In een all-electric-opstelling is er geen verwarmingsketel meer. In beide opstellingen zijn er nog wel elektrische verwarmingselementen die kunnen bijspringen, mocht dat nodig zijn: één voor verwarming en één voor warm water.
©Enzavu.nl

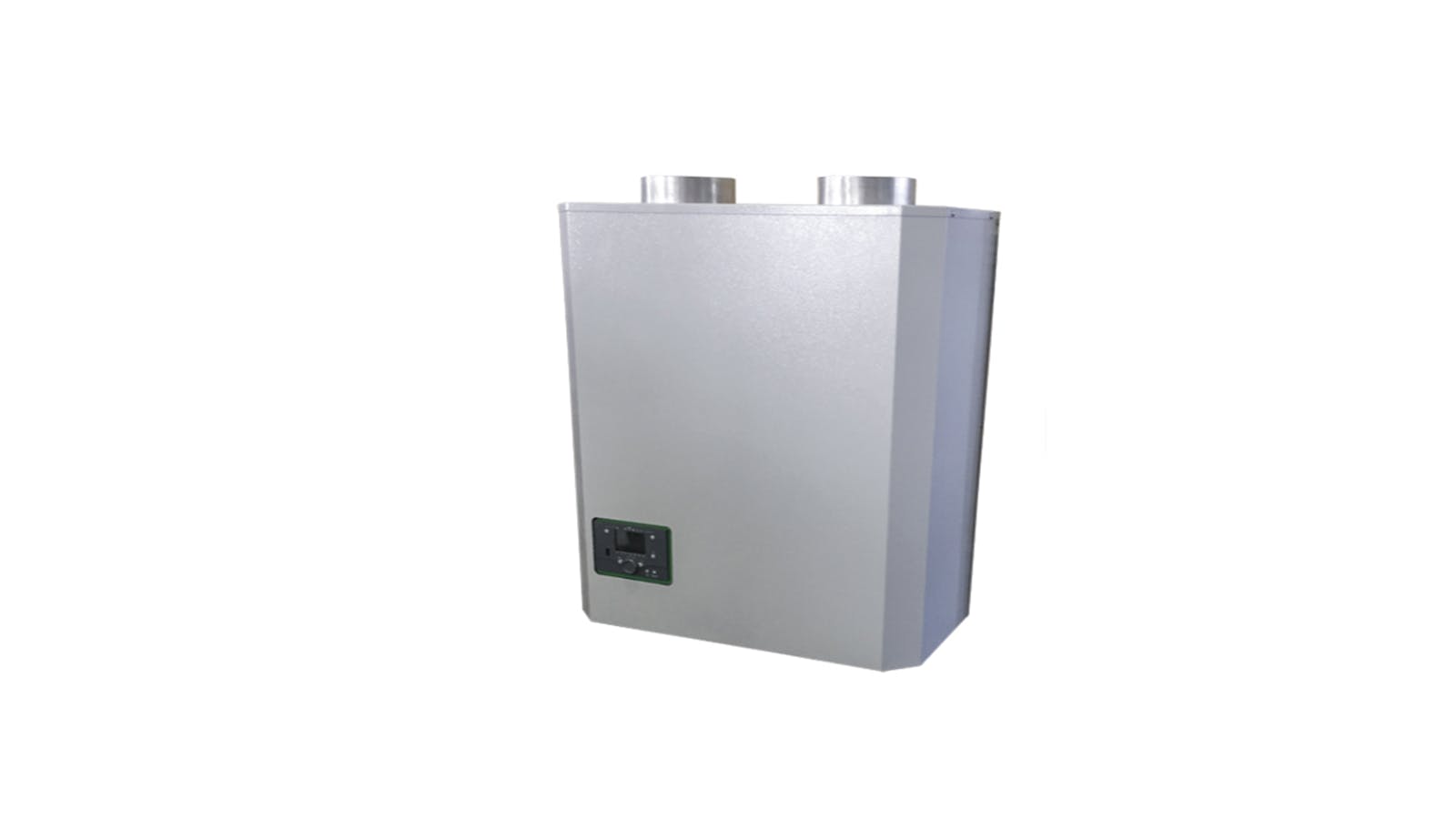

De Nav5Ai kan ook worden geïnstalleerd met een muurdoorvoer.
Doe de check
Beide toestellen wordt ingezet voor nieuwbouw en renovatie. Toch is niet elke woning geschikt voor dit type warmtepomp. Een all-electric-opstelling is geschikt voor woningen die een warmteverlies hebben van maximaal 4,5 kW. Voor de hybride-opstelling mag het warmteverlies hooguit 12 kW zijn.
Omdat je waarschijnlijk niet weet hoe hoog het warmteverlies van jouw woning is, kun je door stapsgewijs enkele vragen te beantwoorden op de Vincent check-pagina nagaan of dit een oplossing biedt voor jouw woning. Bij oudere woningen betekent dat vaak dat je nog stevig moet na-isoleren.
Klein formaat
Het gaat om relatief kleine apparaten. De Vincent is 72 cm hoog, 60 cm breed en 45 cm diep, de Nav5Ai is 80 cm hoog, 52 cm breed en 65 cm diep. Daardoor zijn ze gemakkelijk inpasbaar in de stookruimte, op een kleine zolder of onder een schuin dak.

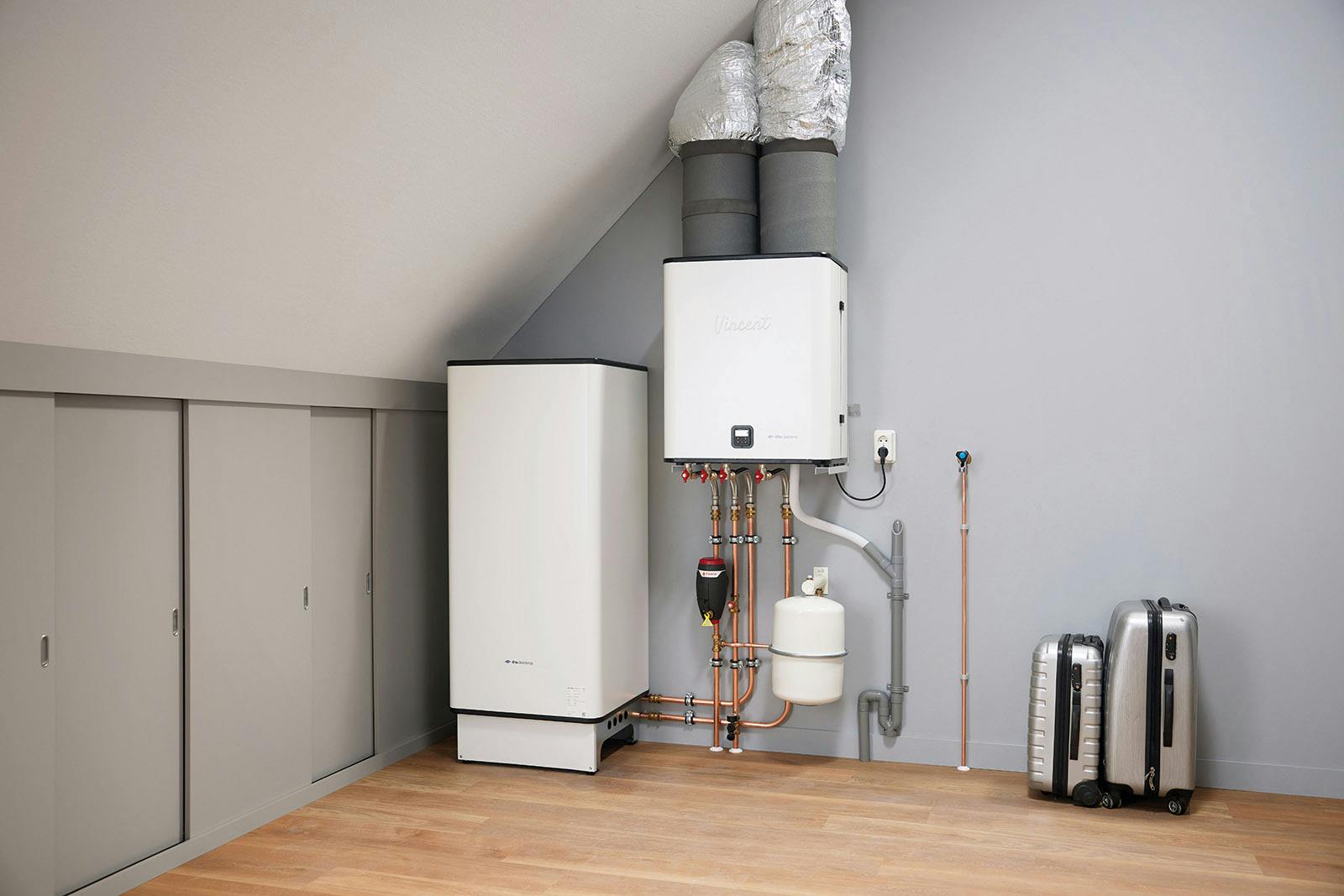

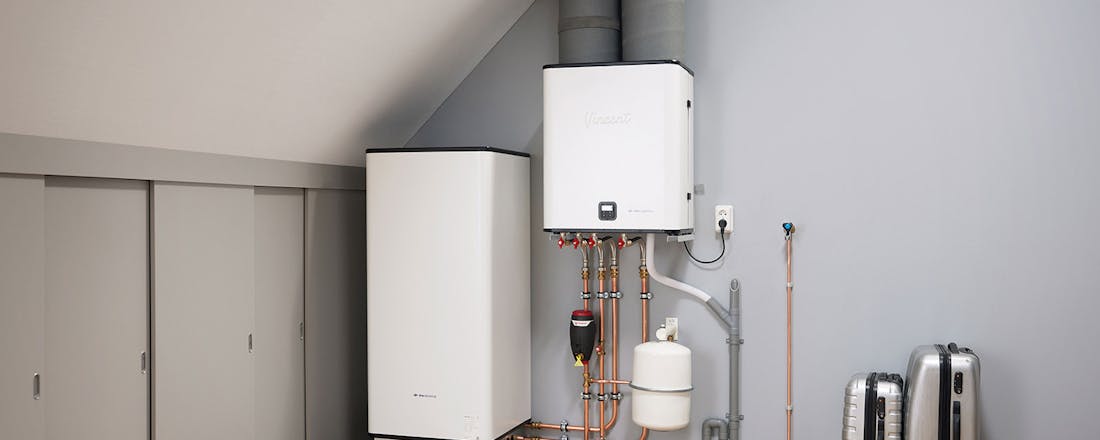

De Vincent in all-electric-opstelling is beschikbaar met een apart voorraadvat voor warm water, verkrijgbaar in 90, 120, 150, 200, 240 en 270 liter. Deze combinatie is ook beschikbaar in torenopstelling, waarbij de warmtepomp boven op het vat wordt gemonteerd. Dat scheelt in vloeroppervlak.
De Nav5Ai heeft een bijbehorende hydromodule. Dat is de naam die de fabrikant geeft aan de combinatie van een buffer, boiler, expansievat, pomp en regeling, met een opslag van 200 of 300 liter.
©Ithodaalderop.nl

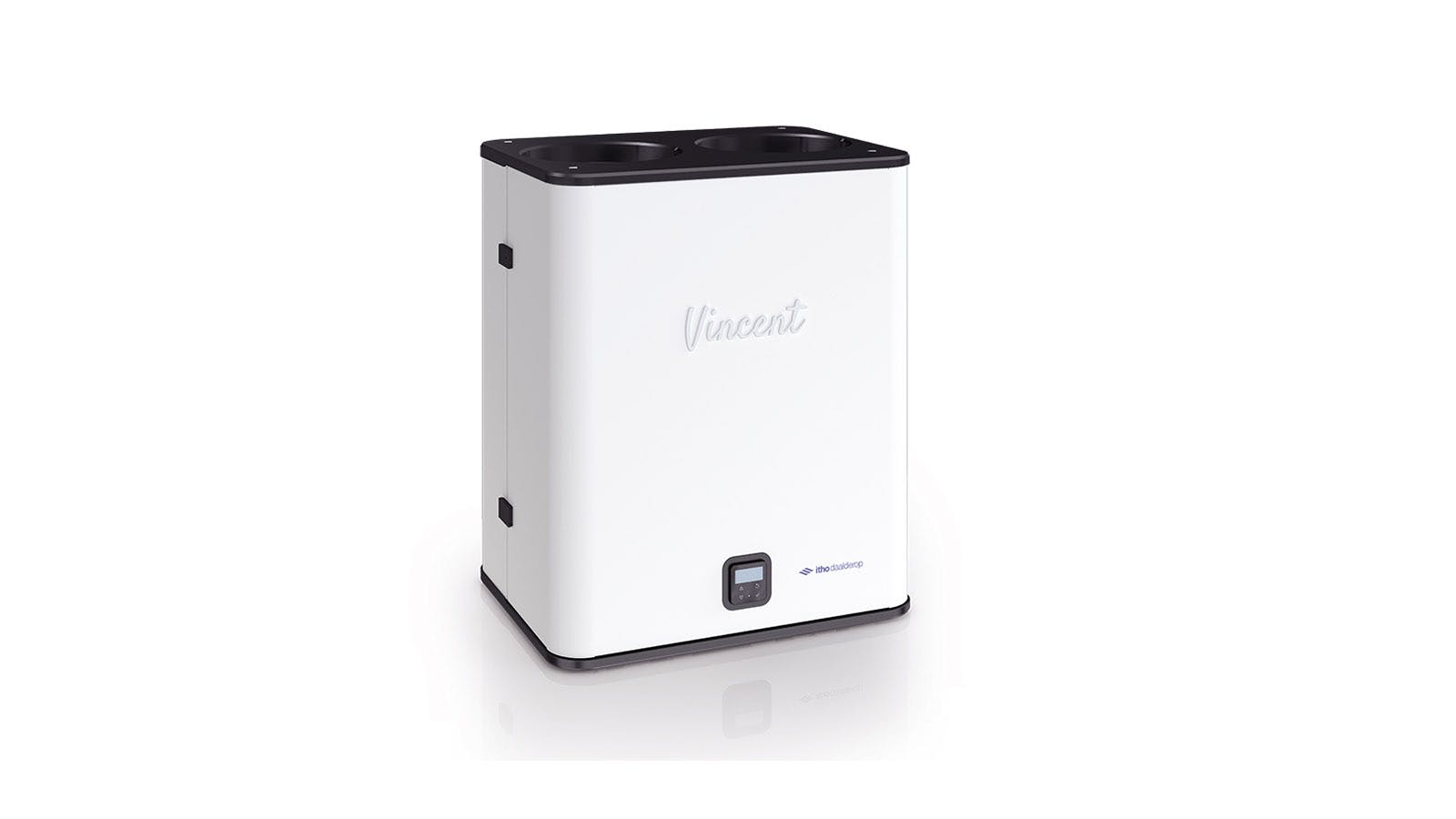

Vincent is een compacte warmtepomp.
Propaan
De twee toestellen gebruiken een verschillend koudemiddel. De Tsjechische warmtepomp werkt met R410, een synthetisch mengsel waarvan we verwachten dat Europa het op termijn zal uitfaseren. Het koudemiddel van de Nederlandse concurrent is R290, zeg maar propaan. In tegenstelling tot R410 is propaan een natuurlijk koudemiddel. De huidige propaan-warmtepompen zijn in staat om hoge temperaturen te leveren. Hierdoor kunnen de bestaande afgiftesystemen (vloerverwarming, radiatoren, convectoren) behouden blijven.
Door de thermodynamische eigenschappen van propaan kan met de compressor ook warm water worden geproduceerd zonder dat een extra elektrisch element nodig is. Is propaan niet erg brandbaar? Jawel, daarom zit dit koudemiddel in een hermetisch afgesloten circuit. De warmtepomp wordt in de fabriek in een gecontroleerde omgeving gevuld met R290.
En ook aan het eind van de levensduur van de warmtepomp gebeurt het leegpompen onder strikte voorwaarden. Het Nederlandse bedrijf Itho Daalderop onderzoekt om deze redenen de mogelijkheden om al haar warmtepompen tegen 2027 uit te rusten met R290.
De voordelen van dit type warmtepomp
Geen buitenunit
Je bespaart op gas en CO₂
Eenvoudige installatie en onderhoud
Werkt in de hybride-opstelling samen met elke cv-ketel
Klein van formaat en dus flexibele opstellingsmogelijkheden
Modulerende compressor (het vermogen van de compressor past zich aan de warmtevraag aan)
Het geluid
De techniek, dus ook de compressor, zit in het binnendeel verwerkt. Dat betekent dat de buren in elk geval nooit last kunnen hebben van het geluid, maar binnen hoor je wel het gebrom. Vincent produceert 54 dB aan geluid. Deze warmtepomp klinkt als een afzuigkap in werking. De documentatie van de Nav5Ai belooft een geluid van 38 dB. Hoe dan ook, beide warmtepompen moet je in een afgesloten ruimte hangen.
