Met de winter voor de deur zorg je dat je woning in topconditie is, want de vrieskou, ijsvorming en winterstormen kunnen flink wat schade aanrichten. Bovendien vormen de wintermaanden een aanslag op je energierekening, en zonnepanelen halen dan nauwelijks rendement. Met een paar simpele maar doeltreffende ingrepen kun je geld besparen en toch comfortabel leven, zelfs als de temperatuur daalt.

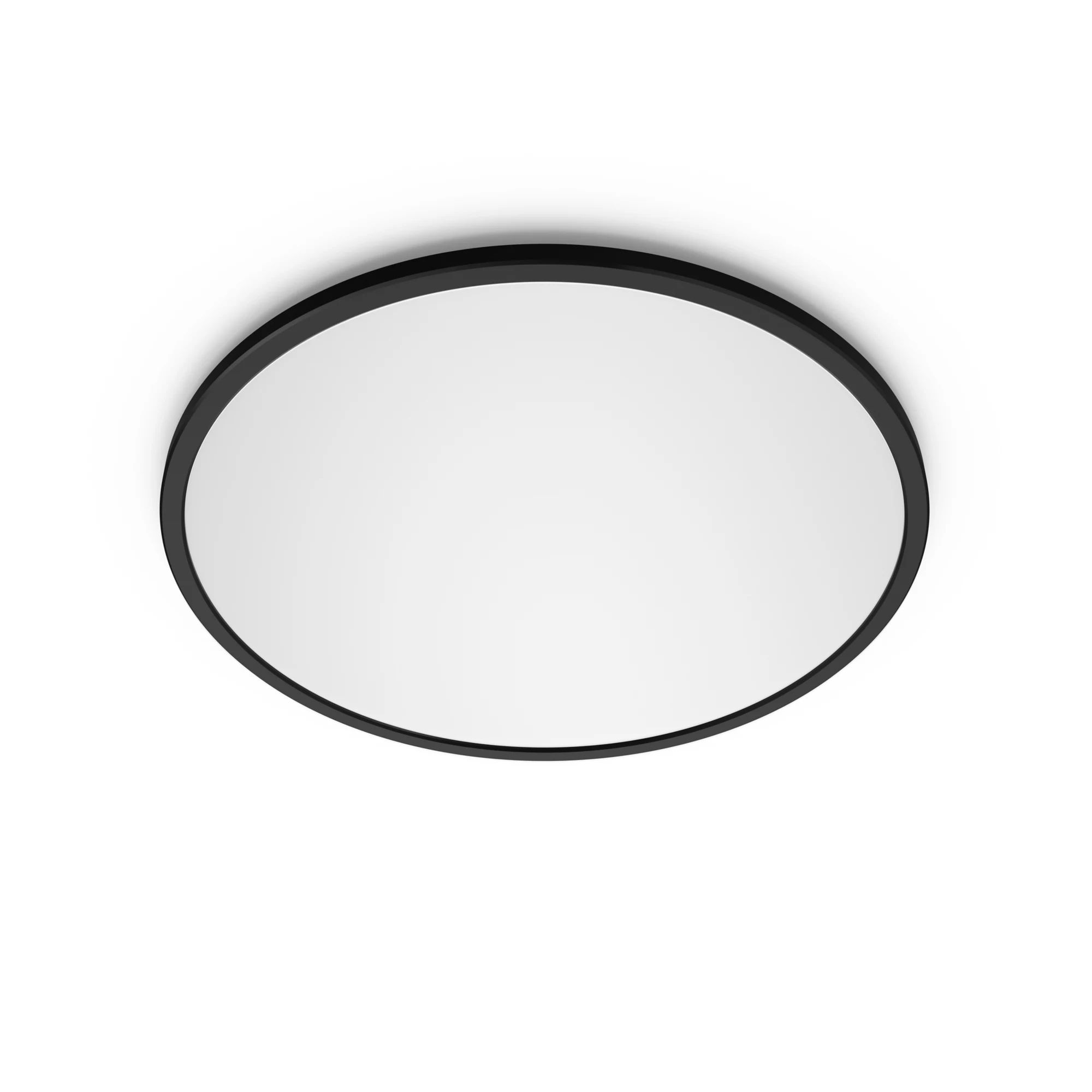

Ga voor ledverlichting

Begin met een ronde door het huis en bekijk de verlichting in elke kamer. Nu de donkere dagen er aan komen, is dit het moment om de laatste gloeilampen te vervangen door ultrazuinige ledlampen, die nog geen 10 procent van de elektriciteit verbruiken om dezelfde hoeveelheid licht te produceren. Vaak halen mensen de wattage en de hoeveelheid licht door elkaar. Watt geeft aan hoeveel energie een lamp verbruikt, de lichtopbrengst wordt uitgedrukt in lumen.

Een gloeilamp van 75 watt kan al worden vervangen door een ledlamp van 5 tot 8 watt. Let daarbij wel op de kleurtemperatuur. In de beginjaren van ledverlichting brachten die lampen allemaal koud, blauw licht. Vandaag zijn ledlampen beschikbaar in warm, extra warm licht of zelfs daglicht. De lichtkleur wordt weergegeven in kelvin. Hoe lager het getal, hoe warmer de kleur. Elke gloeilamp kun je dimmen, maar niet elke ledlamp ondersteunt een dimmer. Je leest op de verpakking of de ledlamp geschikt is voor dimmers.

©Jan | adobe.stock.com

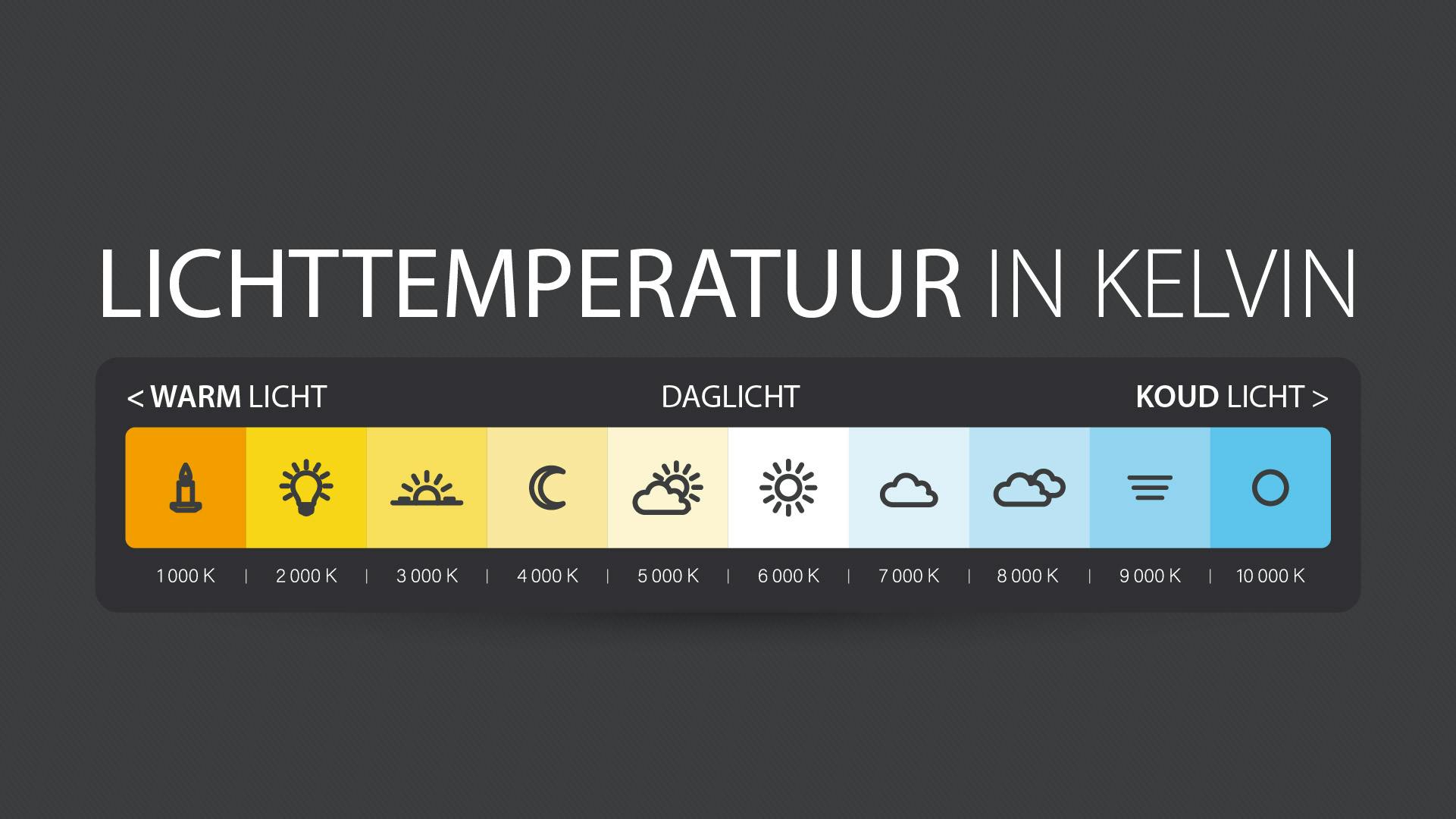

Hier zie je een overzicht van de waarden kelvin en de bijbehorende kleurtemperatuur.

Ontlucht de radiatoren

Komen er borrelende geluiden uit de radiatoren? Daar zit gegarandeerd lucht in, want het geluid dat je hoort, is afkomstig van luchtbellen. Die luchtbellen moeten er uit, en niet alleen omwille van het irritante geluid. De lucht belet dat het warme water in de leidingen vlot kan circuleren, en dat verhoogt het energieverbruik. Ook wanneer de bovenkant van de radiator koud blijft en de onderkant warm, dan weet je dat een grote hoeveelheid lucht de boosdoener is. Ontluchten doe je stapsgewijs.

©TOMASZ MAJCHROWICZ

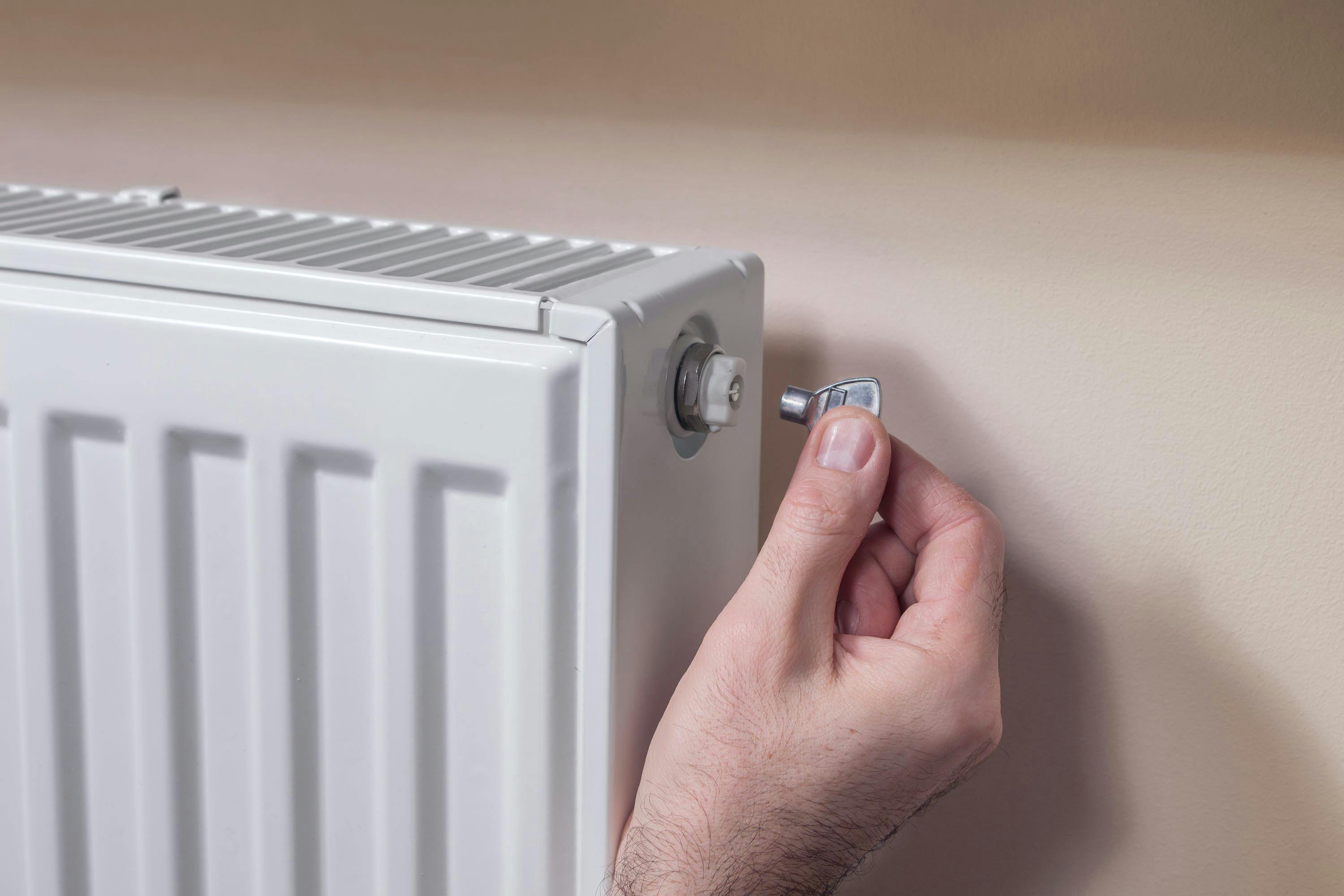

Gebruik een speciaal ontluchtingssleuteltje.

Controleer de werkdruk van de installatie

De druk van de cv-ketel moet tussen de 1,5 en 2 bar liggen. Als de druk onder 1 bar zakt, werkt de ketel niet meer zoals het hoort. Je kunt de druk op het schermpje van de cv-ketel aflezen of op de manometer die in de buurt van het expansievat staat. Is de druk te laag, dan moet je water bijvullen. Bij oude installaties moet je een vulslang gebruiken, maar meestal heeft de installateur twee vulkranen naast elkaar geplaatst. In dat geval is er geen vulslang nodig.

©Evgen - stock.adobe.com

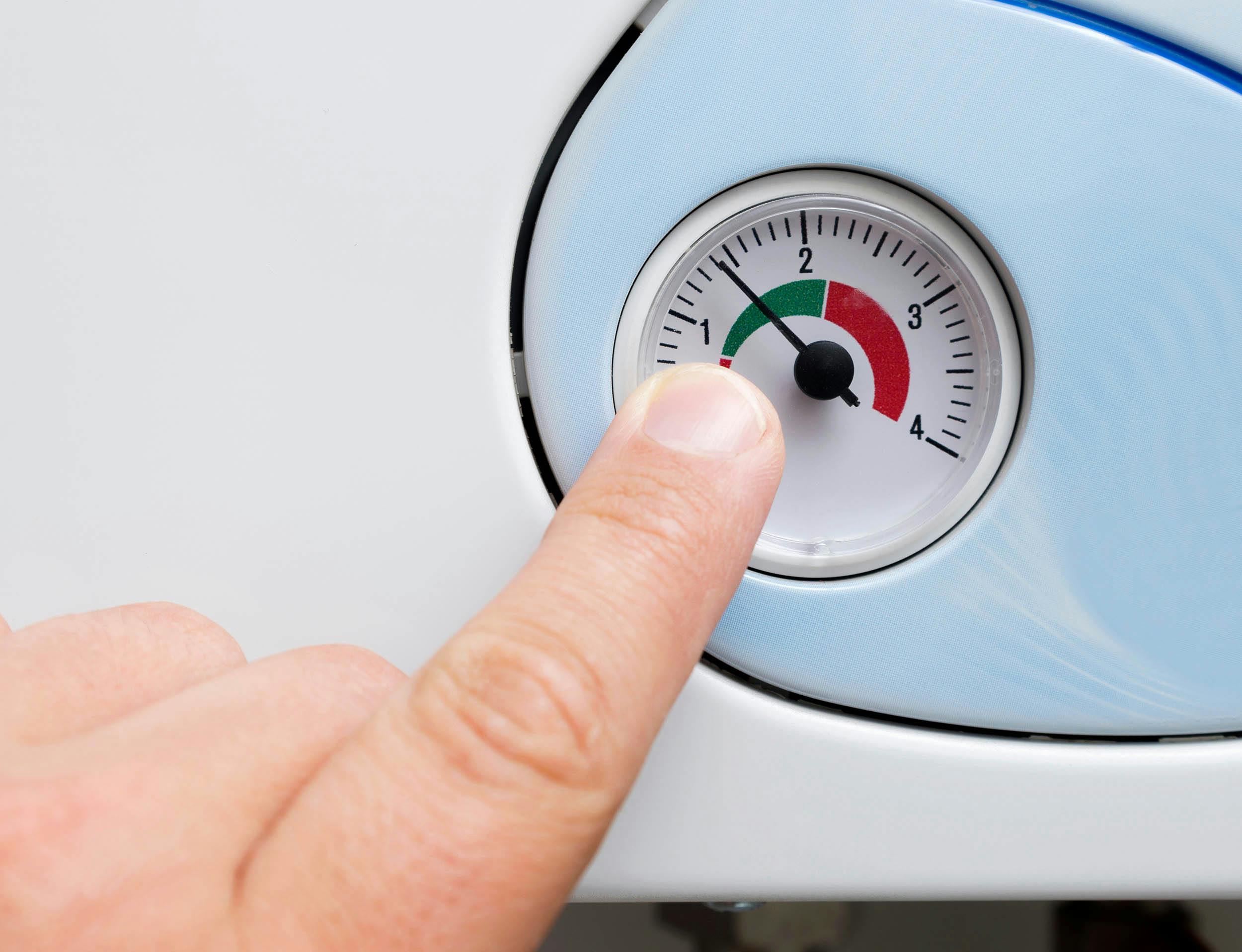

Houd de werkdruk tussen de 1,5 en 2 bar.

Deblokkeer de thermostatische kranen

Het gebeurt regelmatig dat een radiator die is voorzien van een thermostatische kraan niet meer warm wordt. Vaak is de oorzaak dat het pennetje van thermostatische kraan vastzit. Het is gelukkig niet heel ingewikkeld om dat te deblokkeren.

©Dirk Schoofs | ID.nl

Deblokkeer het pipet van de kraan door tegen de zijkant van de koppeling te tikken.

Laat de verwarmingsketel onderhouden

Als je verwarmingsketel het hartje winter begeeft, moet je in allerijl beroep doen op een (dure) monteur. Houd je dus stipt aan de verplichte tweejaarlijkse onderhoudsbeurt voor de verwarmingsketel. Dat is een routine die je zeker niet mag vergeten en waarvoor je een erkend technicus inschakelt.

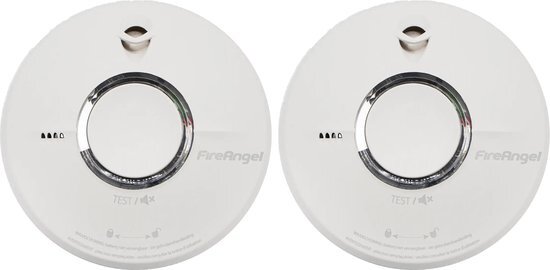

Controleer de rookmelders

Niets is 's winters zo gezellig als kaarsen, het vlammenspel van de openhaard en de houtkachel. Daarom controleer je of de rookmelders naar behoren werken. Een lampje of een geluidssignaal waarschuwt wanneer de batterij bijna leeg is. Maar er bestaan ook slimme rookmelders die meldingen naar je telefoon sturen, die zichzelf testen en die koolstofmonoxide kunnen detecteren.

Ramen en deuren goed afdichten

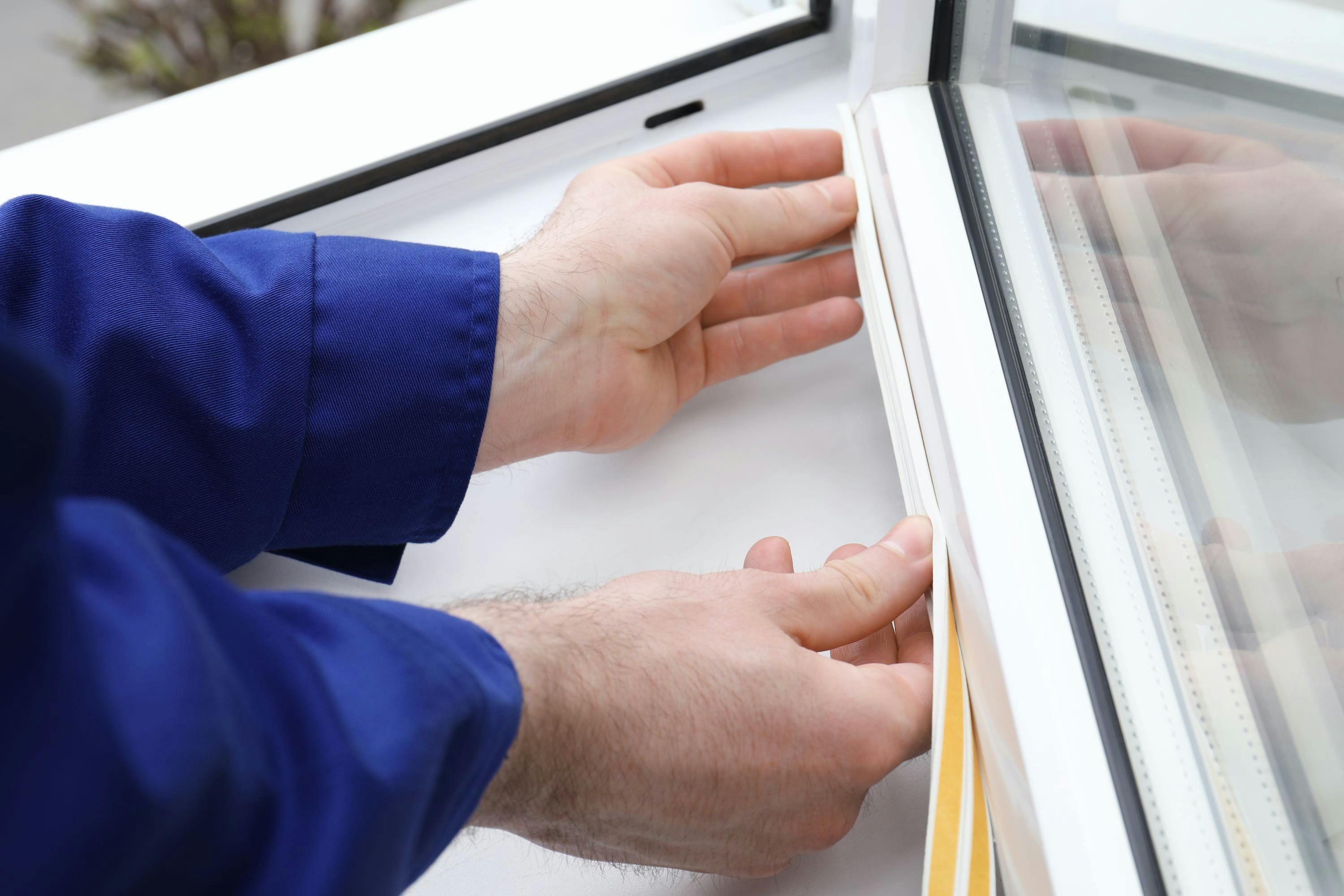

Langs ramen en deuren ontsnapt veel warmte. Maak ramen en deuren tochtvrij. Je kunt indien nodig deurtochtlatten en tochtstrips aanbrengen. Ze dichten de kamers goed af en zorgen voor thermische en akoestische isolatie. En ja, zelfs een ouderwetse tochthond werkt wel degelijk.

©Olga Yastremska

Buitenkranen beschermen

Sluit de buitenkranen op tijd af. Doe dat voordat de eerste vrieskou ze laat bevriezen en barsten. Om te vermijden dat de buitenkraantjes bevriezen, sluit je ze af gedurende de wintermaanden. Het best draai je de stopkraan dicht en de buitenkraan draai je open tot het resterende water uit de leiding is gelopen. Als je de buitenkraan niet kunt afsluiten, bescherm je 'm door er isolatiemateriaal rond te wikkelen. Daaroverheen maak je dan een plastic zakje vast. Wil je zo’n kraan op een elegantere manier beschermen, dan bestaan goedkope kant-en-klare beschermhoezen die water- en winddicht zijn en waarin waterdichte isolatie zit.

©Dirk Schoofs | ID.nl

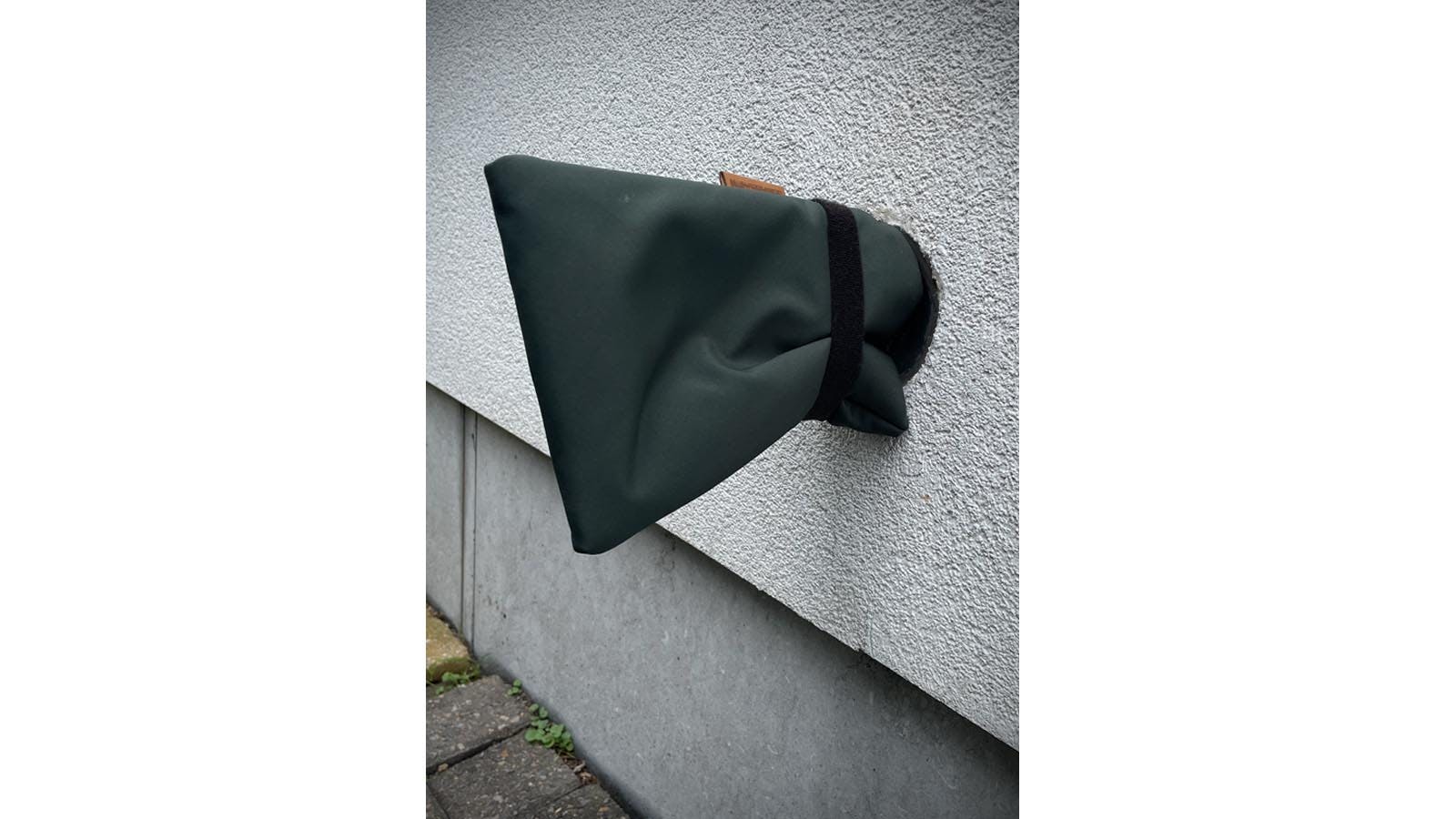

Zo'n geïsoleerde kraanhoes heeft een klittenband om de bescherming vast te zetten.

Laat je schoorsteen vegen

De meest voorkomende brand is een schoorsteenbrand. Laat je schoorsteen tijdig reinigen door een erkend vakman, anders kunnen opgebouwde creosoot en roet ontbranden. Iedereen die verwarmt met hout, kolen of stookolie kan hiermee te maken krijgen. Reinigen kun je het best nét voor de winter doen. Stook alleen met droog, natuurlijk en onbehandeld hout. Gebruik liever geen geverfd hout, spaanplaat en multiplex. Witte kleurloze rook wijst op een goede verbranding.

Schoonmaakbeurt dakgoten

Een minder aangename klus is het schoonmaken van de dakgoten. Wanneer de dakgoten verstopt zitten met bladeren, kan de smurrie bevriezen tot een grote, ijskoude massa, die de dakrand kan beschadigen. Verwijder de dode bladeren en takjes. Op die manier vermijd je schade aan de dakgoten, wat kan leiden tot schade en mosvorming. Tegelijkertijd kun je de lasnaden van de dakgoot inspecteren om te voorkomen dat er barstjes en scheurtjes ontstaan door de vrieskou.

Smeer niet alleen het cilinderslot maar ook het slotmechanisme.

Voorkom bevriezing van sloten

Vroeger las je dat je in elk slot waar een sleutel in past een beetje grafietpoeder moest spuiten. Wij zijn hier geen voorstander van, gewoon omdat dit grafiet aan je sleutels blijft hangen, en die stop je achteraf in je zak of tas. Gebruik ook geen kruipolie. Het cilinderslot zal tijdelijk goed werken, maar die olie trekt na verloop van tijd alleen maar extra viezigheid aan. Gebruik liever siliconenspray of slotspray. Siliconenspray is op basis van water en trekt geen vuil aan. Bovendien maakt dat nauwelijks vlekken als je ermee knoeit.
