De brandstofcel: warmte en stroom in huis zonder CO₂-uitstoot
© Наталья Евтехова
Energie

De brandstofcel: warmte en stroom in huis zonder CO₂-uitstoot

De overstap naar groene energie wordt vooral bemoeilijkt door het opslagprobleem. Zonnepanelen leveren overdag bákken met stroom, maar hoe sla je die op voor de winter? Een veelbelovende oplossing is de brandstofcel, die zonne-energie maandenlang opslaat als waterstof. In de wintermaanden zet deze 'mini-energiecentrale' de waterstof om in stroom en verwarming voor je woning. Lees in dit artikel hoe deze Nederlandse technologie energieopslag betaalbaar maakt.

De brandstofcel, die populair is in Japan, is bij ons nooit echt van de grond gekomen voor huishoudelijke toepassingen. Toch verwachten we heel interessante innovaties van de brandstofcel. Als het de goede kant blijft uitgaan, zal het zelfs mogelijk worden om de overproductie van zonnestroom tot de winter op te slaan.

Ook interessant: Alternatieve bodemwarmtepomp: niet diep, maar breed!

Iedereen heeft de mond vol van de overschakeling naar duurzame energiebronnen en we gaan verwoed de strijd aan tegen de CO₂-uitstoot. Toch blijven er prangende vragen. Bij groene elektriciteitsproductie blijft de buffering en opslag een heikel punt. En is de warmtepomp wel de enige zaligmakende oplossing? Een alternatief is de brandstofcel, maar die is nog erg duur en vrij onbekend. Hoewel, er komt een nieuwe generatie brandstofcellen die als een mini-energiecentrale de woning van elektriciteit en warmte voorziet, en die de overproductie van zonnepanelen zelfs maandenlang kan opslaan. Het gaat zelfs om een vondst van eigen bodem.

Koude verbranding

Een brandstofcel is een manier om via een chemische reactie elektriciteit op te wekken. Het gaat om een toestel met de omvang van een grote koelkast dat door een elektrochemisch proces waterstof aan de bronbrandstof onttrekt en tegelijkertijd zuurstof toevoegt. Die bronbrandstof is bij de huidige brandstofcellen aardgas of biogas. Tijdens deze chemische reactie komt zowel warmte als elektriciteit vrij. Er vindt dus geen verbranding plaats, zoals bij een conventionele condensatieketel. Daarom noemt men het elektrochemische proces 'koude verbranding'.

De brandstofcel zelf stoot geen CO₂ uit, maar slechts water. Bovendien heeft de cel een duurzaam karakter; het apparaat bevat bijvoorbeeld geen bewegende delen. Toch wordt deze oplossing tot op vandaag niet als hernieuwbare energie beschouwd, omdat er bij de huidige generatie brandstofcellen nog steeds fossiele brandstof nodig is. Terecht, maar bij de brandstofcellen die we later in dit artikel zien, komt ook daar verandering in.

©sivvector

De brandstofcel produceert waterstof en stoot alleen water uit.

Big in Japan

Klinkt dat futuristisch? Hier in de Lage Landen misschien wel, maar in Japan is de huishoudelijke brandstofcel Ene-Farm Home Fuel Cell van Panasonic in samenwerking met Tokyo Gas al sinds 2009 op de markt. Het gaat om een brandstofcel die aardgas gebruikt om waterstof aan te onttrekken en zo elektriciteit en warm water te produceren. Deze huishoudelijke brandstofcellen worden vandaag in meer dan 200.000 Japanse woningen gebruikt.

©Panasonic.com

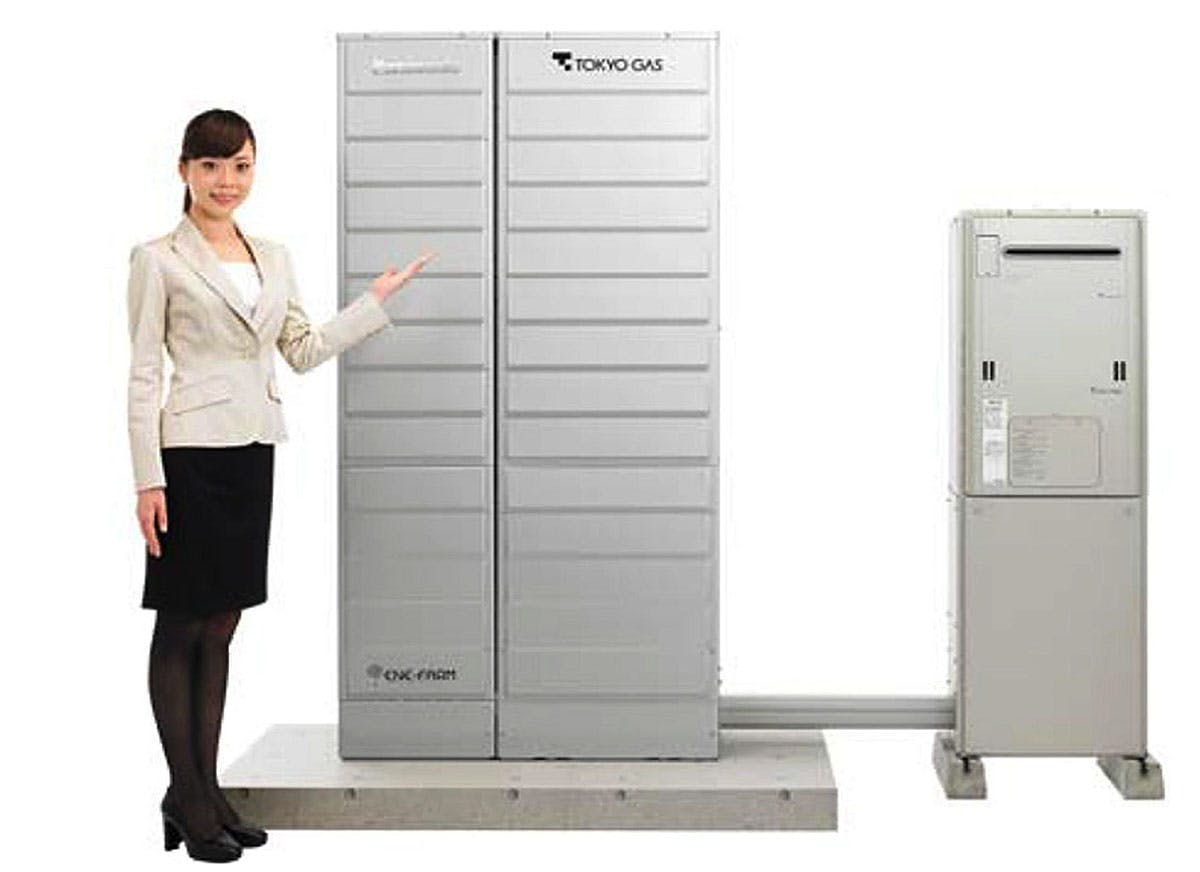

De Ene-Farm Home-brandstofcel links met daarnaast een eenheid voor warm water.

In combinatie met de hoogrendementsketel

Daarop startten ook Europese fabrikanten zoals Viessmann in samenwerking met technologiereus Panasonic met de ontwikkeling van brandstofcellen voor huishoudelijke toepassingen. Hier worden brandstofcellen gecombineerd met een hoogrendementsketel op gas. Samen zorgen ze voor verwarming, warm water en elektriciteit.

Er zijn opstellingen waarbij de brandstofcel gekoppeld wordt aan de condensatieketel en uitvoeringen met een ingebouwde gascondensatieketel. De brandstofcel en de gasketel zijn verbonden met een warmtewisselaar die ervoor zorgt dat de restwarmte van de brandstofcel in het buffervat van de ketel wordt opgeslagen. Overigens wordt dit product niet langer gecommercialiseerd in Nederland en België. In Duitsland worden ze nog wel verkocht.

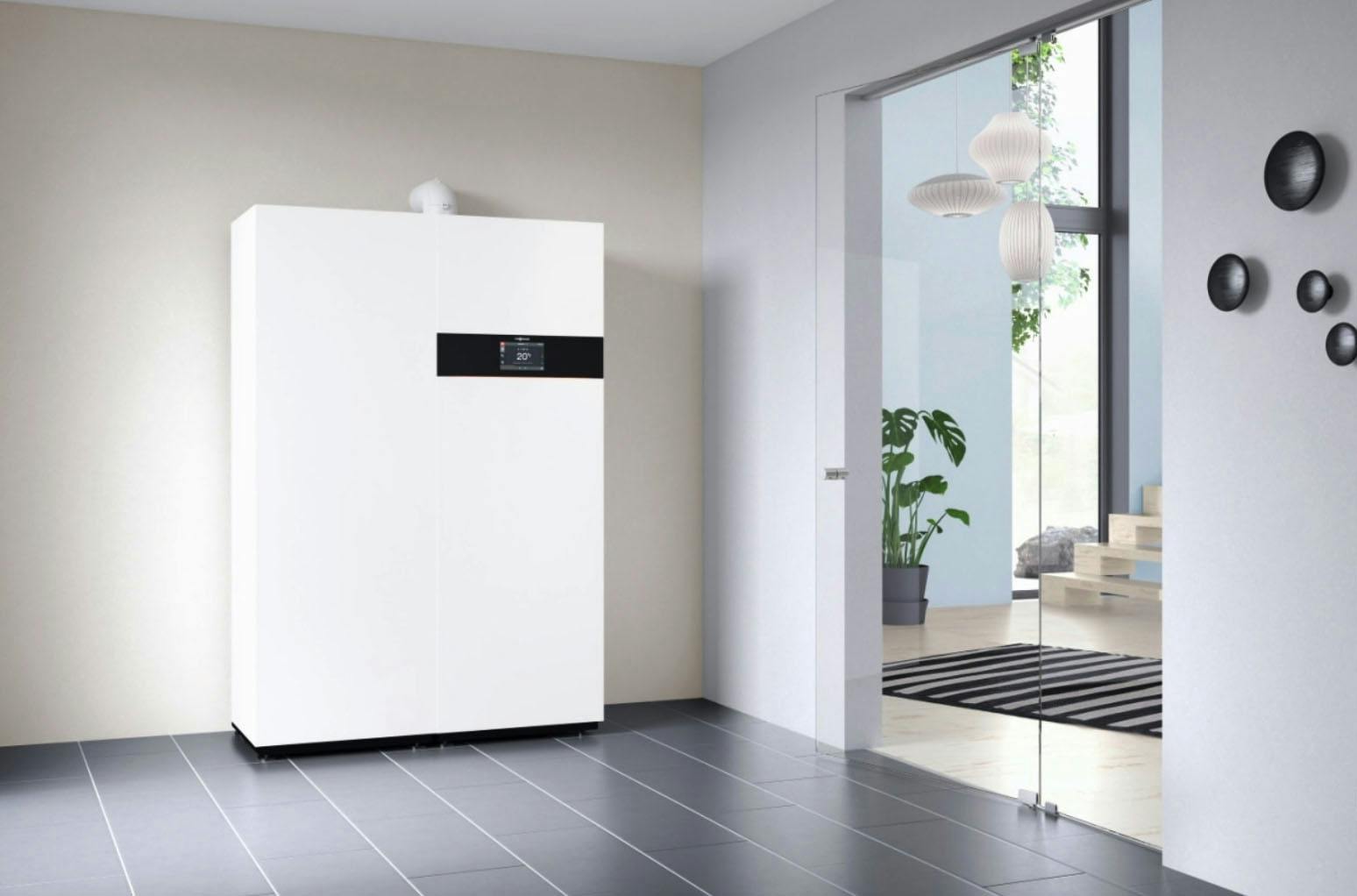

De Vitovalor PT2, een verwarmingssysteem met brandstofcel.

De eerste generatie duur en kwetsbaar

Behalve dat deze generatie brandstofcellen aardgas verbruiken is een ander probleem dat ze op dit moment erg prijzig zijn en alleen aantrekkelijk zijn voor grootverbruikers. Wie meer dan 3500 kWh à 4000 kWh elektriciteit per jaar nodig heeft, kan een brandstofcel overwegen. Als je weinig verbruikt of als je een energiezuinige woning hebt, zal de brandstofcel minder aantrekkelijk zijn. De prijs loopt al snel op richting de 15.000 en zelfs 20.000 euro, en het duurt dus wel even om deze investering terug te verdienen.

De brandstofcel als energiegenerator

Zo’n brandstofcel werkt met een anode en kathode. De plaats waar de elektrische stroom in de cel binnenstroomt, is de anode. De kathode is de plek waar de stroom de cel weer verlaat. Een voordeel van een brandstofcel ten opzichte van de batterij is dat je constant nieuwe energiedragers aan de cel kunt blijven toevoegen om stroom en warmte te produceren. Dat is een proces dat kan blijven doorgaan, terwijl de accu van een batterij na verloop van tijd 'op' raakt.

Stroom naar waterstof en terug naar stroom

Overtollige zonnestroom opslaan en bewaren is duur en bedoeld voor korte periodes. Zonne-energie gedurende maanden opslaan in een batterij was tot voor kort ondenkbaar. Toch beweert het Duits bedrijf Home Power Solution een oplossing te hebben om dit soort overschotten veel rendabeler op te slaan via een brandstofcel: de Picea. Dit apparaat gebruikt overtollige zonnestroom van de zonnepanelen om water te splitsen in waterstof en zuurstof. De geproduceerde H₂ (waterstof) wordt vervolgens gebufferd in tanks.

©Homepowersolutions.de

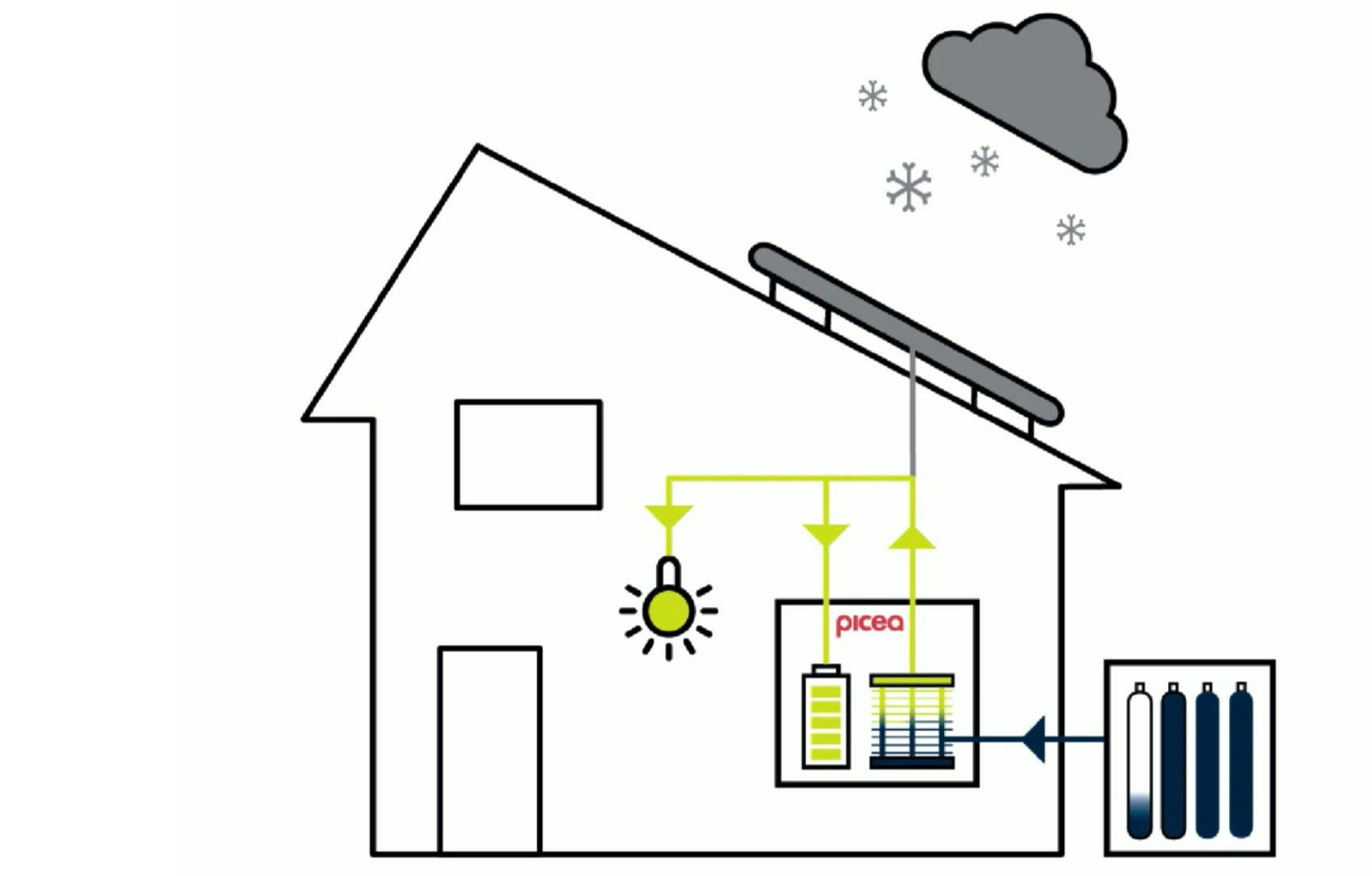

In de wintermaanden zet de brandstofcel de opgeslagen waterstof opnieuw om in stroom.

Zomerstroom bewaren voor de winter

's Winters wordt de waterstof van de Picea weer omgezet in stroom door middel van de brandstofcel. De brandstofcel zou dus ook een oplossing kunnen zijn voor langetermijnopslag van stroom. De woordvoerder van Home Power Solution vertelt ons dat het product momenteel – en ook volgend jaar – alleen in Duitsland wordt verkocht. Bovendien moeten de opslagtanks met het licht ontvlambare waterstofgas buiten de woning worden opgesteld. Verder weten we nog niets over de efficiëntie van het systeem. Volgens de website zou de Picea in staat zijn om 1500 kWh aan 's zomers opgewekte zonnestroom te bewaren voor de winter.

©Homepowersolutions.de

De Picea slaat het waterstofgas op in tanks.

Circulaire energie

Een ander veelbelovend project vinden we in Nederland bij Circonica. Diederik Jaspers en Wouter van Neerbos hebben in 2018 het bedrijf Circonica Circular Energy B.V. opgericht om samen met de TU Delft en Rijksuniversiteit Groningen een betaalbare en breed inzetbare brandstofcel te ontwikkelen. We spraken met Diederik Jaspers.

"Het grootste probleem van de brandstofcellen die we kennen is dat ze te duur zijn en dat ze een te korte levensduur hebben. In ons onderzoek werkten we met chemicaliën waarmee je deze elektrische energie in combinatie met CO₂ en waterstof toch kunt opslaan, bijvoorbeeld in methanol. De methanol zorgt dan voor zogenaamde ‘chemical storage’. Hierdoor kan de brandstofcel worden ingezet als bouwsteen voor de energietransitie en bij de opslag van duurzame energie. De brandstofcel van Circonica is vooral goedkoper en efficiënter dan zijn tegenspelers."

©Circonica.com

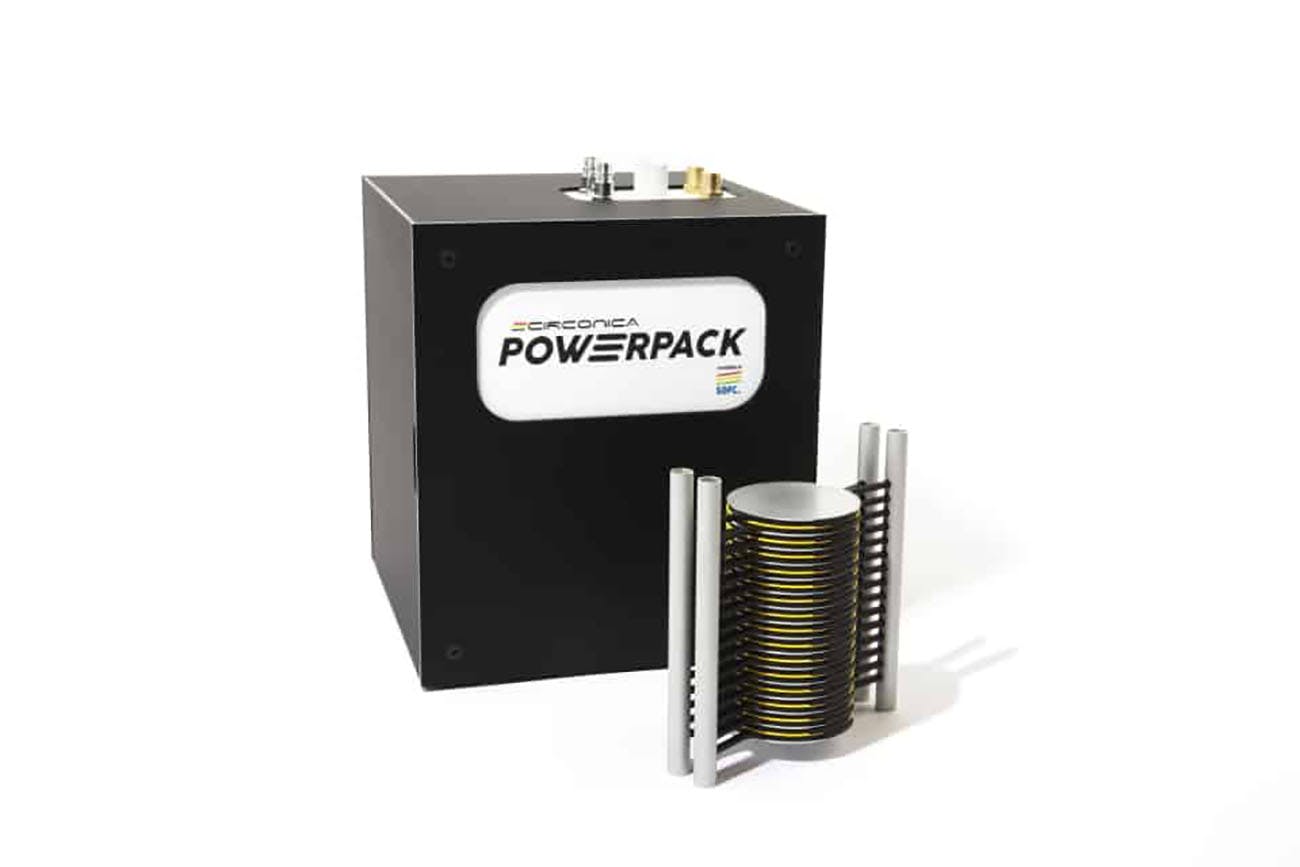

De brandstofcel van Circonica moet een betaalbare en veelzijdige energiegenerator worden.

20 cellen samen zo groot als een colablikje

Ook deze nieuwe brandstofcel zet door een elektrochemische reactie de brandstof om in elektriciteit en warmte. De Circonica is gebaseerd op het HELP-concept: Holle Elektrodes en Losse Platen. De elektrodes zijn gemaakt uit keramiek en niet uit dure, zeldzame materialen. De cellen worden los op elkaar gestapeld. Zo’n stapel van twintig cellen heeft de doorsnede en hoogte van een colablikje. Zo'n 'stack' heeft een vermogen van 250 watt.

Voor een huishouden volstaan één tot vier stacks, aangevuld met een kleine accu voor de momenten van piekbelasting. Uniek aan deze brandstofcel is dat hij tevens dienst kan doen als elektrolyser om overtollige stroom van zonnepanelen om te zetten in waterstof, waarmee hij later opnieuw elektriciteit kan opwekken.

Deze brandstofcel is een alleseter en kan vele typen brandstof aan: aardgas, biogas, waterstof, ammoniak en mengsels daarvan. Door de directe elektrochemische omzetting in elektriciteit is deze brandstofcel drie keer zo efficiënt als een verbrandingsmotor. Ook is het relatief eenvoudig om de cel in een cv-ketel te integreren, omdat de uitvoertemperaturen vergelijkbaar hoog zijn.

Toekomstmuziek

De startup Circonica heeft ondertussen een werkende brandstofcel. In samenwerking met de genoemde universiteiten worden verschillende brandstoffen getest om de brandstofcel te optimaliseren. Door de samenwerking met grondstofleveranciers, spuitgieterijen en een fabrikant van verwarmingsketels mikt men op een prijs van 1500 euro per kW als de productie eenmaal geautomatiseerd en opgeschaald is. Haalbaar dus voor een huishouden, zes tot tien keer lager dan andere brandstofcellen en bovendien veel goedkoper dan warmtepompen die nu 7000 tot 15.000 euro kosten.
