Een elektrische fiets is gebaat bij goed onderhoud. Door je fiets de aandacht te geven die hij verdient, kan-ie zonder meer langer mee. Het spreekt vanzelf dat je lastige klusjes beter kunt overlaten aan de expert in de winkel, maar een beetje persoonlijke liefde voor onder meer je accu en display kan geen kwaad. En het is niet moeilijk! Want juist door je fiets normaal te gebruiken, ben je goed bezig. Ook voor een elektrische fiets geldt namelijk: rust roest.

Natuurlijk, zoals je ook de bandenspanning, de verlichting, ketting en tal van andere bewegende delen van je 'gewone' fiets moest onderhouden, verdienen die onderdelen op je elektrische fiets ook je aandacht. Logischerwijs is het van groot belang om zeker ook de elektrische onderdelen van je fiets goed te onderhouden.

In sommige gevallen zul je het werk moeten overlaten aan de vakman. Gun je fiets daarom geregeld een onderhoudsbeurt bij een gerenommeerde fietsenwinkel. Toch kun je een flink aantal zaken ook zelf goed doen. Dat bespaart je geld én zorgt ervoor dat je fiets langer meegaat.

Houd 'm schoon en droog

Als je terugkeert van een rit door de regen, of je hebt onder winterse omstandigheden (met vorst én pekel) gefietst, maak dan bijvoorbeeld altijd even je fiets schoon. Dat kan gewoon met een spons en een mild reinigingsmiddel. En droog je fiets vooral ook af. Zeker de elektronische onderdelen van je fiets houden niet van vocht.

Motor uit en pak de ruimte

Het is misschien een overbodige tip, maar toch zeggen we het er altijd bij: zet de motor van je elektrische fiets uit als je je fiets onderhoudt. Dat voorkomt kleine ongelukjes. Ga ook niet in een hoekje van je schuur staan prutsen, maar neem de ruimte. Zorg er bovendien voor dat je fiets op een stabiele vloer staat.

©jozsitoeroe

De accu: zo houd je 'm gezond

De accu is als het ware het kloppend hart van je e-bike. De prestaties van je fiets zijn voor een groot deel afhankelijk van de capaciteit van de accu. Wees dan ook zuinig op die accu; er zijn veel factoren die de prestaties van je accu beïnvloeden.

De belangrijkste tip voor het behoud van je accu? Gebruik je fiets regelmatig. Ja, ook in de winter. Staat de fiets lang stil, dan wordt de accu daar minder van. Juist het geregeld opladen van de accu zorgt ervoor dat deze in goede conditie blijft. Laat de accu ook nooit helemaal leeglopen, daar houdt hij niet van. Staat de batterij op 10 procent? Leg 'm dan aan de lader. Als je fiets voor een onderhoudsbeurt naar de fietsenmaker gaat, is het slim om ook je accu en acculader te laten testen.

Normaal gesproken hoef je verder niets met je accu te doen. En is er een elektrische storing, dan kun je die in 99 van de 100 gevallen helaas niet zelf oplossen. Het is vanwege de complexe materie erg onverstandig om zelf aan een accu te sleutelen.

Het is sowieso slim om de accu op een vorstvrije plek te bewaren, de kou heeft invloed op het prestatievermogen van je accu. Je kunt de accu het best op een droge plaats bij een temperatuur van tussen de 10 en 20 graden bewaren. Zorg ook altijd dat de accu al een tijdje in een dergelijke omgeving verkeert als je gaat laden. Leg de accu dus niet direct aan de lader als je net terugkomt van een ritje in de vorst.

De accu: de prestaties

Zegt de fabrikant dat je met jouw accu bij benadering zo'n 75 kilometer kunt afleggen, dan is dat altijd berekend onder ideale omstandigheden. Op goede windstille wegen, tegen een snelheid van pakweg 20 kilometer per uur en in de ecostand. Ze gaan er daarbij ook vanuit dat de fietser zelf niet zwaarder is dan 75-80 kilogram. Maar er zijn veel factoren die de actieradius beïnvloeden. Korte ritjes, met veel stoplichten, trekken de accu eerder leeg. Als je veel bagage meeneemt, of zelf wat zwaarder bent, is dat ook van invloed. Trap je langzaam, dan moet de motor ook harder werken. Een knisperend schelpenpad langs de kust trekt bovendien veel meer energie dan een gloednieuw stukje asfalt. Flinke tegenwind, extreme temperaturen (zowel veel zon als flinke kou) hebben eveneens hun weerslag.

Een accu is spatwaterdicht, dus regen heeft weinig invloed. Houd wel goed in de gaten dat de contactpunten netjes droog blijven, anders kan er sneller slijtage of eventueel zelfs kortsluiting optreden.

©Sebastian Rothe Photography

Het display

Vrijwel elke fabrikant van elektrische fietsen maakt zijn eigen displays. Het is verstandig om de bijgeleverde handleiding van je fiets – en je display specifiek – goed door te nemen. De kleine handige apparaatjes kunnen vaak meer (weergeven) dan je denkt. Kleine reparaties, zoals het vervangen van batterijen of een (oplaad)kabeltje, kun je doorgaans zelf. Als de contactpunten van je display erg vochtig of zelfs roestig zijn, kun je deze zelf proberen te reinigen (met speciale contactspray). Vaak is een verbindingsprobleem dan zo weer verholpen. Meer specifieke elektronische problemen zijn vaak alleen door de fabrikant en/of fietsenmaker op te lossen.

In sommige gevallen lijkt alles te werken, maar geeft het display toch aan dat je maar 0 kilometer per uur rijdt. Dat zit 'm dan vaak in de verbinding tussen de magneet (vaak op het achterwiel) en de sensor. Schuif de magneet dichter richting de sensor en het probleem is vaak al verholpen.

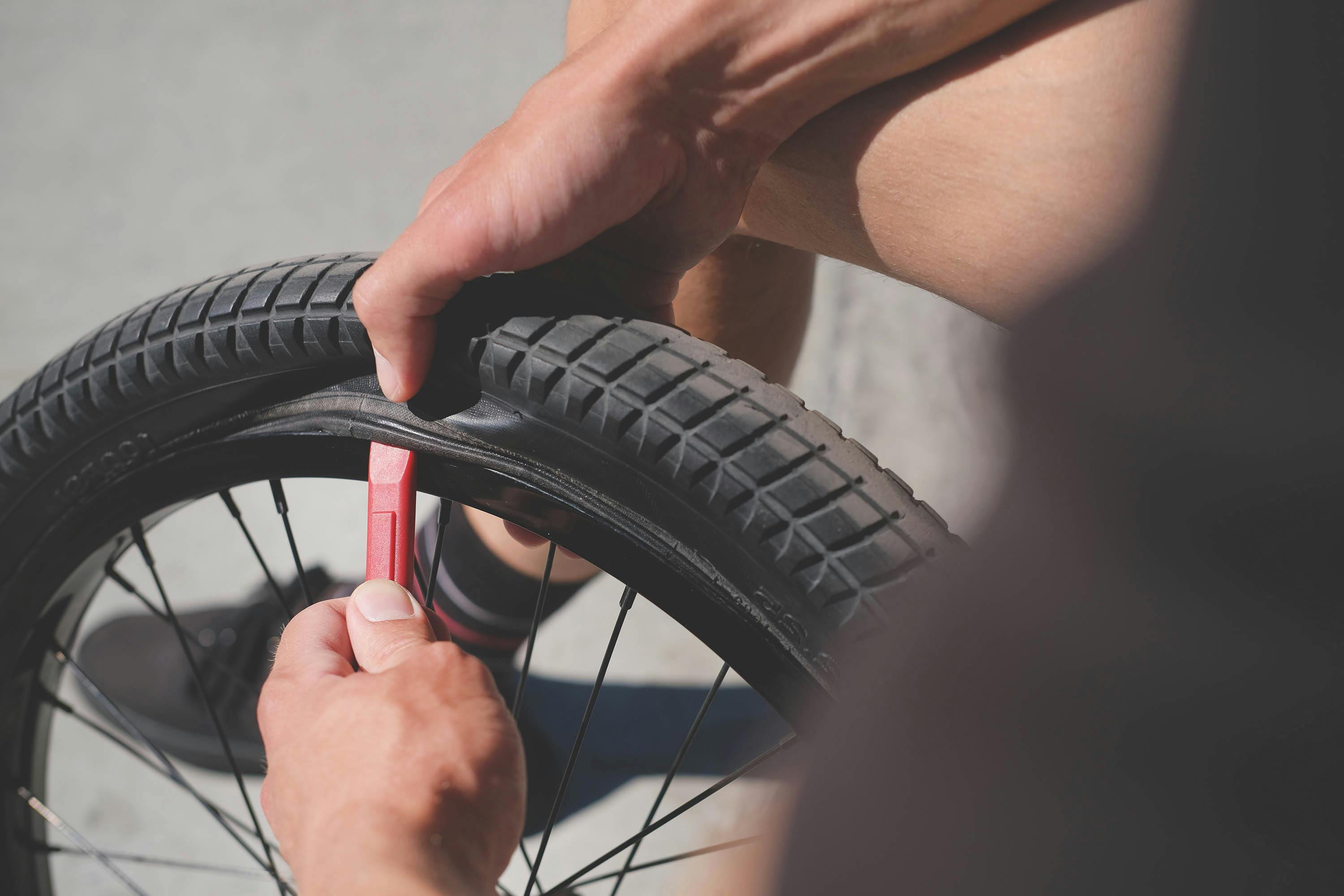

Ook niet onbelangrijk: de banden...

Vergeet je banden niet. Ze zijn belangrijker dan je denkt. Niet alleen is het van belang voor hun behoud dat je ze op de juiste spanning houdt, ze hebben ook nog eens invloed op de actieradius van je fiets. Zijn je banden zacht, dan slijten ze sneller én is er meer rolweerstand, waardoor de motor harder moet werken. Dat betekent dat je accu eerder leeg is dan je op voorhand misschien dacht. Overigens: zijn de omstandigheden winters, rijdt dan met iets minder bandenspanning. Dan heb je iets meer grip.

In de regel wordt aanbevolen ongeveer 4,5 bar in de banden van je elektrische fiets te pompen. Rijd je met smallere banden, voeg dan iets meer lucht toe. Dat is ook de aanbeveling als je met veel bagage reist. Vanzelfsprekend weet je pas hoeveel bar je in een band hebt gepompt als je een spanningsmeter hebt. Vraag anders de fietsenmaker om hulp, pomp de banden op 4,5 bar en gebruik dat als referentiepunt als je thuis de band op gezette tijden bijpompt.

...en de remmen!

Niet alle elektrische fietsen hebben hetzelfde remsysteem. Hydraulische schijfremmen zijn het duurst, maar ook – en zeker in natte weersomstandigheden – het best. Het systeem is wel kwetsbaar en hulp van een fietsenmaker bij het onderhoud is dan onontbeerlijk. Onderhoud van hydraulische velgremmen – die met oliedruk de remblokjes tegen de velg duwen – is eenvoudiger. Remblokjes zijn eenvoudig te vervangen. Remblokjes hebben een profiel: worden de groeven minder goed zichtbaar of zijn ze zelf weg, dan is het tijd om de remblokken te vervangen.

Laat sowieso – ook al denk je dat je remblokjes nog wel even meekunnen – eens in de zo veel tijd je remmen even controleren door de fietsenmaker.

De velgrem, of met een moderne term V-brake, is vele malen goedkoper. Maar deze remblokjes slijten wel veel sneller, zeker in vergelijking met een 'gewone' fiets. Logisch. Je snelheid ligt immers hoger, dus je moet meer kracht uitoefenen om tot stilstand te komen. Het is een secuur klusje om de remblokjes van de V-brake te vervangen.

Wie een e-bike met rollerbrakes koopt, is spekkoper qua onderhoud. De rollerbrakes – dat zijn trommelremmen die remkracht ontwikkelen door rolletjes tegen een remschoen te duwen – zijn namelijk onderhoudsarm. Nadeel is wel dat áls er een rollerbrake kapot gaat, deze door een vakman moet worden vervangen. Reparatie is niet mogelijk. Maar wees gerust: dat gebeurt slechts zelden.

Last, but not least: de ketting

Het is verstandig om de ketting van je fiets regelmatig te smeren met kettingolie. Daar blijft-ie lekker soepel van rijden. Wil je alles over het onderhoud van je ketting weten, check dan vooral dit artikel!
