Review Xiaomi 14 Ultra – De moderne camerasmartphone
© Wesley Akkerman
Huis

Review Xiaomi 14 Ultra – De moderne camerasmartphone

Met de 14 Ultra zet Xiaomi vol in op de cameramogelijkheden van de smartphone. Als gebruiker heb je toegang tot allerlei handige opties en functies, waardoor je daadwerkelijk mooie en soms zelfs unieke foto’s en video’s maakt.

Uitstekend
Conclusie

Onderaan de streep houden we een smartphone over die vooral op het gebied van foto- en videografie enorm overtuigt. De resultaten zijn veel meer natuurgetrouw dan wat je op een Samsung aantreft, en er zijn allerlei extra modi en mogelijkheden die de ervaring daadwerkelijk uniek maken. Kijken we naar de ‘gewone’ smartphonefuncties, dan biedt Xiaomi een hoop moderne snufjes, maar daarin is het merk niet per se uniek. Het updatebeleid en de verdeling van het gewicht vallen bovendien een beetje tegen. Vooral qua software moet Xiaomi het beter gaan doen.

Plus- en minpunten
  • Kwaliteit foto's en video's
  • Verschillende opnamemogelijkheden
  • Snel besturingssysteem
  • Prachtig beeldscherm
  • Veel invloed op uitkomst foto's en video's
  • Prijs aan de hoge kant
  • Overige functies zijn modern, maar niet uniek
  • Veel vooraf geïnstalleerde apps
  • Dure Photography Kit
  • Updatebeleid kan beter

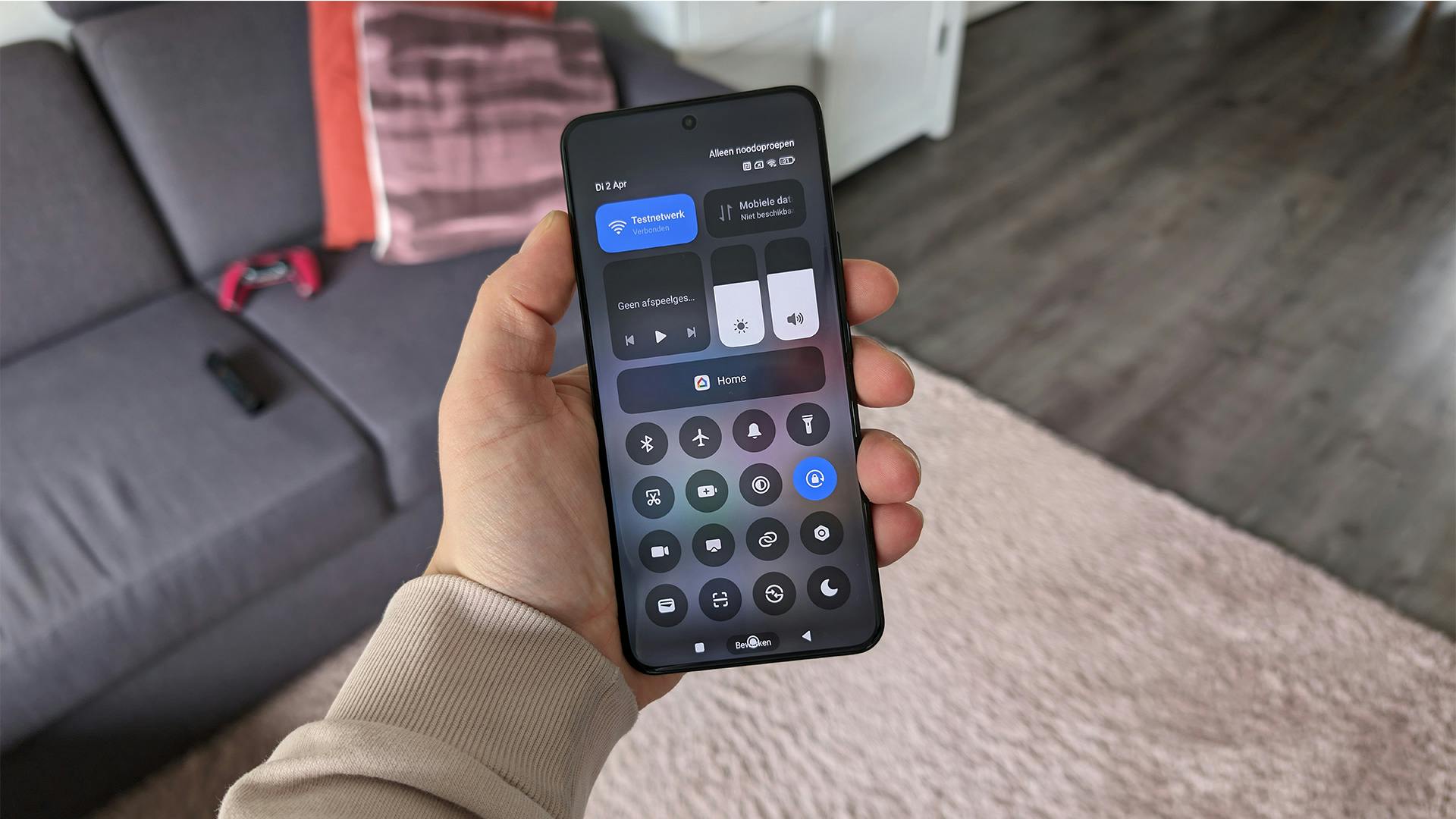

Voordat we dieper ingaan op de camerafuncties van de Xiaomi 14 Ultra, bekijken we het toestel eerst als reguliere smartphone. Het lijkt erop dat Xiaomi kosten noch moeite heeft bespaard om een van de meest geavanceerde Android-telefoons van dit moment uit te brengen. Denk daarbij aan een prachtig en kleurrijk oledscherm van 6,73 inch dat beschikt over een resolutie van 1440 bij 3200 pixels. Dankzij de piekhelderheid van 3000 nits kun je altijd zien wat er op het scherm gebeurt, ongeacht de felheid van de omgeving. Daarnaast is het toestel water- en stofdicht.

©Wesley Akkerman

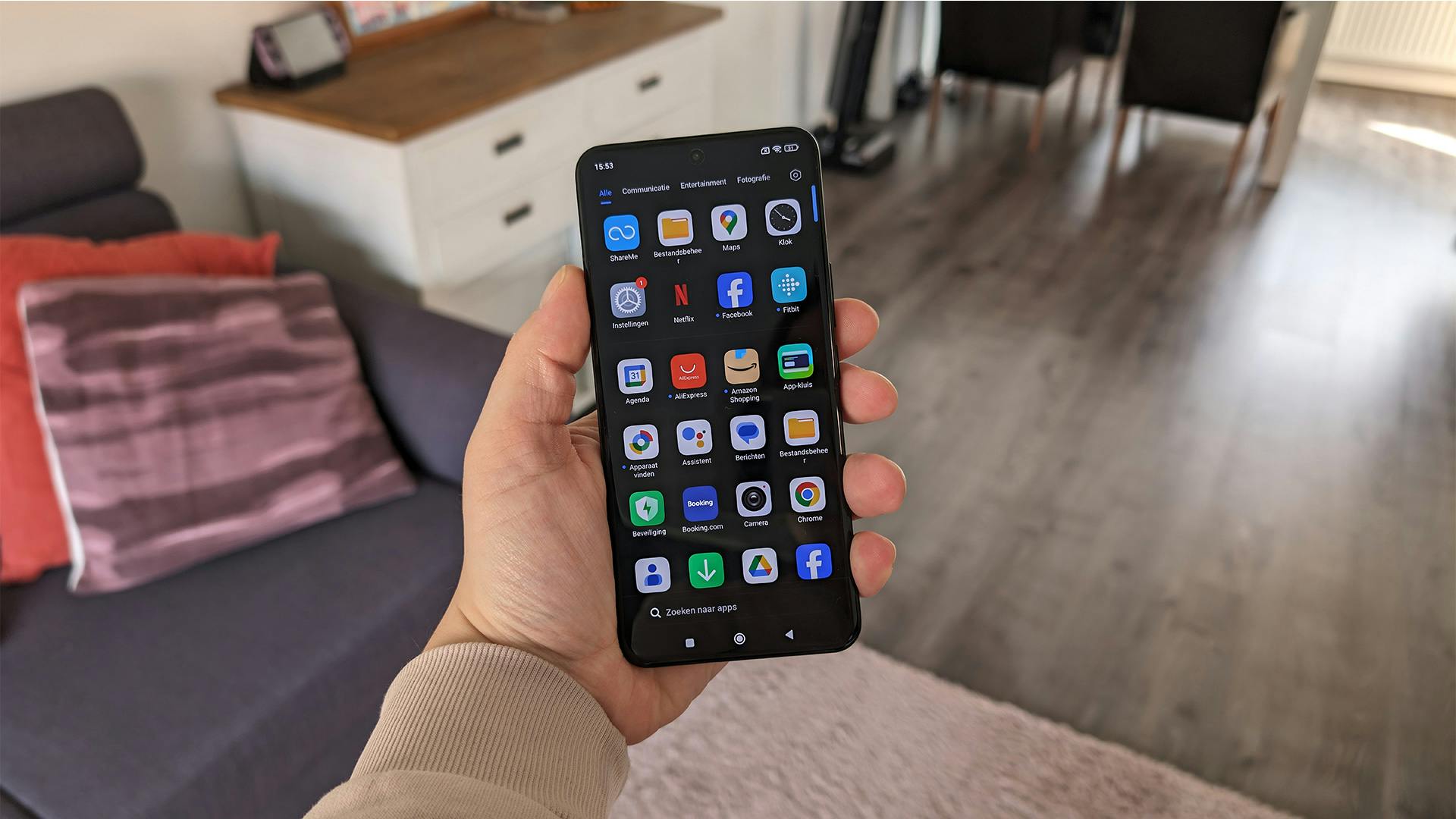

Er staan standaard al flink wat apps op het toestel.

©Wesley Akkerman

©Wesley Akkerman

De Xiaomi 14 Ultra in vogelvlucht

Onder de motorkap zit een Qualcomm Snapdragon 8 Gen 3-processer, die we inmiddels goed kennen. De cpu is de krachtigste van dit moment, maar kan nog weleens warm worden. Het toestel is in Nederland beschikbaar met 16 GB aan werkgeheugen en 512 GB aan opslagruimte. Je betaalt daar 1499 euro voor. Dat is net zo duur als de topversie van de ASUS ROG Phone 8, die 24 GB aan werkgeheugen en 1 TB aan ruimte heeft. Het grote verschil zit 'm natuurlijk in het camerasysteem, waar we verderop meer over vertellen.

De Xiaomi 14 Ultra heeft een titanium body en een glazen of ecovriendelijk leren achterkant. Verder is het toestel voorzien van allerlei moderne snufjes. Wat dacht je van ondersteuning voor wifi 7, bluetooth 5.4, support voor hi-res audio, een usb-c-poort (3.2 Gen 2), een accu van 5.000 mAh (die het gemakkelijk anderhalve dag volhoudt) en zowel bedraad als draadloos opladen? Bedraad gaat dat met een snelheid van 90 watt, terwijl je met de juiste draadloze oplader tot 80 watt kunt gaan. Opladen duurt respectievelijk 30 tot 45 minuten.

Verder is het goed om te weten dat de Xiaomi 14 Ultra op HyperOS en Android 14 draait. HyperOS is een nieuw besturingssysteem van Xiaomi, dat van de grond af aan is opgebouwd. Aan de voorkant heeft de software nog veel weg van MIUI, maar door veranderingen achter de schermen voelt alles veel sneller en soepeler aan. Dankzij HyperOS kan de Xiaomi 14 Ultra moeiteloos verbinding maken met andere Xiaomi-producten. Het toestel krijgt overigens 'slechts' vier Android-upgrades; een opvallend contrast met de zeven jaar van Google en Samsung.

©Wesley Akkerman

©Wesley Akkerman

Waar het allemaal om draait

Waar het natuurlijk allemaal om te doen is, is de cameramodule. Daar besteedt Xiaomi immers veel aandacht aan. De algemene ervaring komt echter grotendeels overeen met wat je op andere Android-smartphones aantreft. De foto- en videokwaliteit zijn voortreffelijk en in de basis vergelijkbaar met wat je bij Samsung aantreft. Dat kan haast ook niet anders, gezien de vier lenzen van 50 megapixel: een hoofdlens, een groothoeklens, een periscooplens en een telelens.

Zo kun je, net als bij de Galaxy S24 Ultra, tot 120 keer inzoomen. Er zijn ook allerlei AI-opties beschikbaar waarmee je het beeld kunt opfleuren. Maar daarmee is echt niet alles gezegd, aangezien de Xiaomi 14 Ultra een aantal exclusieve functies biedt die bij een eventuele overweging doorslaggevend zouden kunnen zijn. Door de samenwerking met Leica kun je kiezen uit twee algemene modi: Leica Authentic en Leica Vibrant. De termen laten niets aan de verbeeldingskracht van de lezer over en spreken voor zich: authentiek versus levendig.

Met de eerste modus legt de camera de omgeving veel natuurgetrouwer vast, terwijl Leica Vibrant het beeld een soort Samsung-behandeling geeft: de kleuren worden opgedoft, maar niet tot op het niveau dat objecten er onwerkelijk uitzien. Het is duidelijk dat Xiaomi over het algemeen een wat zachter beeld verkiest ten opzichte van het harde en vaak scherpe beeld van Samsung. Voor social media is beide prima, maar voor andere fotografiedoeleinden heeft de Xiaomi een streepje voor.

Leica Vibrant.

Leica Authentic.

Leica Vibrant.

Leica Authentic.

Leica Vibrant.

Leica Authentic.

Bijzonder veel invloed op het resultaat

Opvallend is de hoeveelheid invloed die je op het beeld hebt. Binnen de standaard camera-app tref je namelijk een knopje genaamd EV. Daarmee bepaal je zelf in hoeverre de sluiteropening open of dicht is. Zo bepaal je dus met een simpele druk op de knop hoeveel licht er binnenkomt. Dat luistert wel wat nauw, maar gelukkig zie je per stap direct het resultaat in de zoeker. En het mooie is: deze optie staat gewoon bij de standaard cameramodus, waardoor je voor betere fotografie niet direct afhankelijk bent van de wat ingewikkeldere Pro-modus.

Dan hebben we het nog niet over de videografie gehad. Binnen diezelfde camera-app van Xiaomi staan opties als Video (voor normale video’s), Film (die de beeldinstellingen aanpast) en Director Modus (waarmee je direct toegang krijgt tot specifieke lenzen van de cameramodule). Elke modus heeft zijn eigen stijl van filmen. Opvallend aan de modus Film is dat je direct filmt met zwarte balken in beeld, waardoor de resolutie een lichte klap krijgt. Je neemt dan standaard op in 1920 bij 800 pixels. Maar eerlijk is eerlijk: daardoor ogen de video’s wel uniek aan.

Verder biedt de Xiaomi de optie om in 8K te filmen, net als zijn voorganger. Kleine kanttekening: je filmt dan wel ‘slechts’ in 30 frames per seconde. Zo hebben veel videomodi hun eigen mitsen en maren waar je even op moet letten, maar over het algemeen geldt dat je bijzonder veel invloed hebt op het eindresultaat. De beelden ogen – in vergelijking met het model van vorig jaar – dankzij de optische beeldstabilisatie over de hele breedte natuurlijker en rustiger. Ook kan het systeem veel beter omgaan met directe lichtbronnen in beeld.

0,5x

1x

2x

3,2x

5x

10x

30x

60x

120x

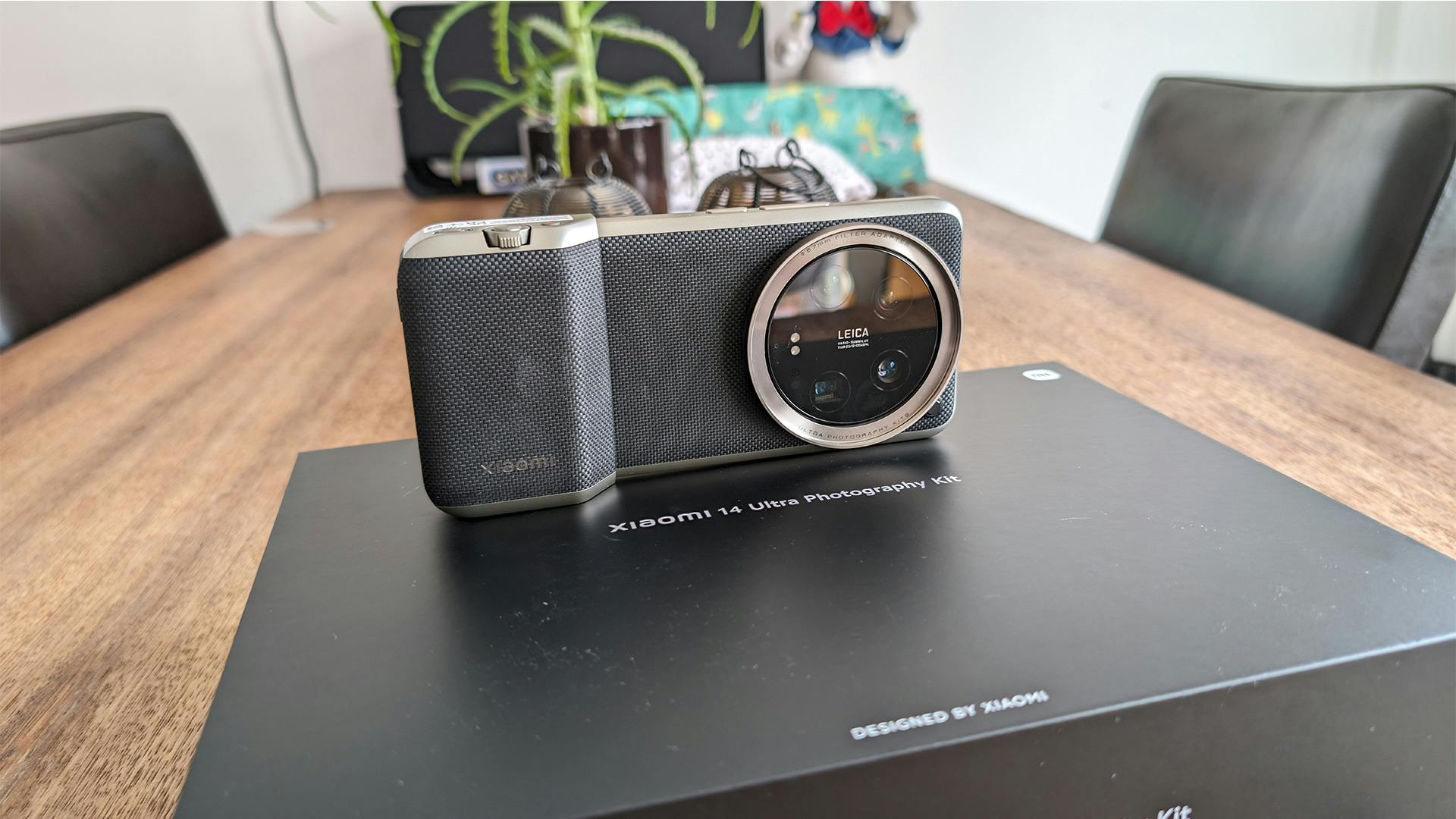

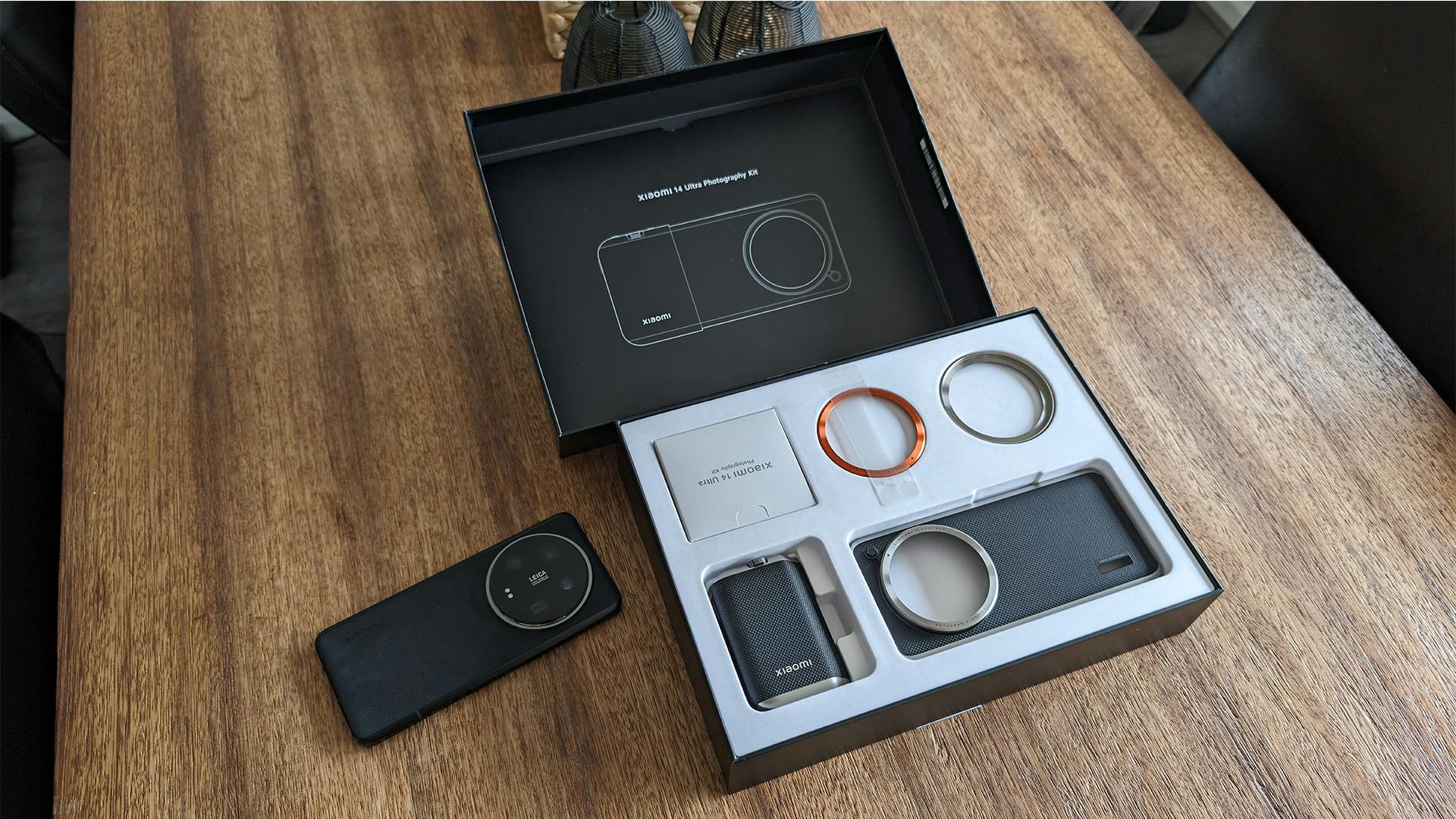

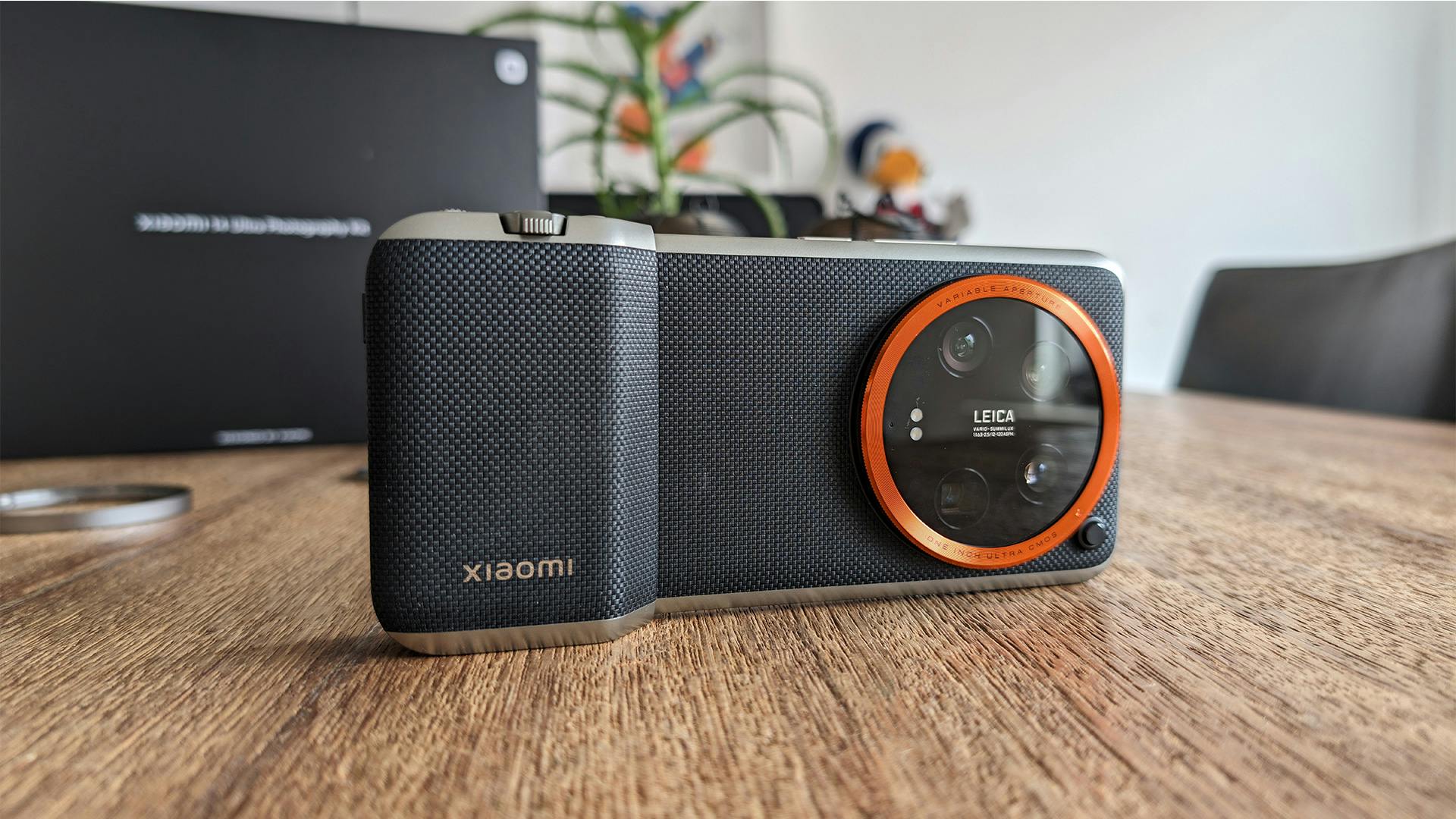

Photography Kit

Omdat de Xiaomi 14 Ultra zo op het camerageweld gefocust is, heeft Xiaomi de Xiaomi 14 Ultra Photography Kit uitgebracht. Dat is een speciaal hoesje inclusief een ontspanner en powerbank waarmee je opeens 6500 mAh tot je beschikking hebt (in plaats van de standaard 5.000 mAh). Deze uitbreiding kost 199,99 euro, en dat komt dus boven op de aanschafprijs. Dat is aan de hoge kant. Dan rest dus de vraag of dit een onmisbare accessoire is voor iedereen die al bereid is 1499 euro uit te geven aan dit toptoestel.

Hoe bevalt deze extra kit? Naast een ontspannerknop zit er een zoomhendel, een aanpasbare video-opnameknop en een extra draaiknop op. De powerbank die je aan de onderkant vastklikt, fungeert daarnaast als greep waar je vingers prettig omheen vallen. Bovendien zorgt die ervoor dat het gewicht van de Xiaomi 14 Ultra veel beter in balans is (zonder merk je duidelijk dat de cameramodule zwaarder is dan de andere kant van het toestel). De knop licht indrukken zorgt voor het bepalen van het focuspunt, en hem helemaal indrukken produceert uiteraard een foto – net als vroeger.

Met Photography Kit tover je de Xiaomi 14 Ultra dus eigenlijk om tot een digitale compactcamera. Wanneer je tijdens het filmen of fotograferen inzoomt, is het even wennen hoe snel dat gebeurt, maar na een paar keer zoomen vormt dat geen probleem meer. Verder kun je de ring voorop gebruiken om een filter te installeren, maar die krijg je er helaas niet bij. Die moet je dus nog apart aanschaffen. Onderaan de streep betaal je voornamelijk voor comfort, want – op de filters na – haal je niet per se functionaliteit in huis die de Xiaomi 14 Ultra niet al aanbiedt.

©Wesley Akkerman

©Wesley Akkerman

Xiaomi 14 Ultra kopen?

Onderaan de streep houden we een smartphone over die vooral op het gebied van foto- en videografie enorm overtuigt. De resultaten zijn veel meer natuurgetrouw dan wat je op een Samsung aantreft, en er zijn allerlei extra modi en mogelijkheden die de ervaring daadwerkelijk uniek maken. Kijken we naar de ‘gewone’ smartphonefuncties, dan biedt Xiaomi een hoop moderne snufjes, maar daarin is het merk niet per se uniek. Het updatebeleid en de verdeling van het gewicht vallen bovendien een beetje tegen. Vooral qua software moet Xiaomi het beter gaan doen.
