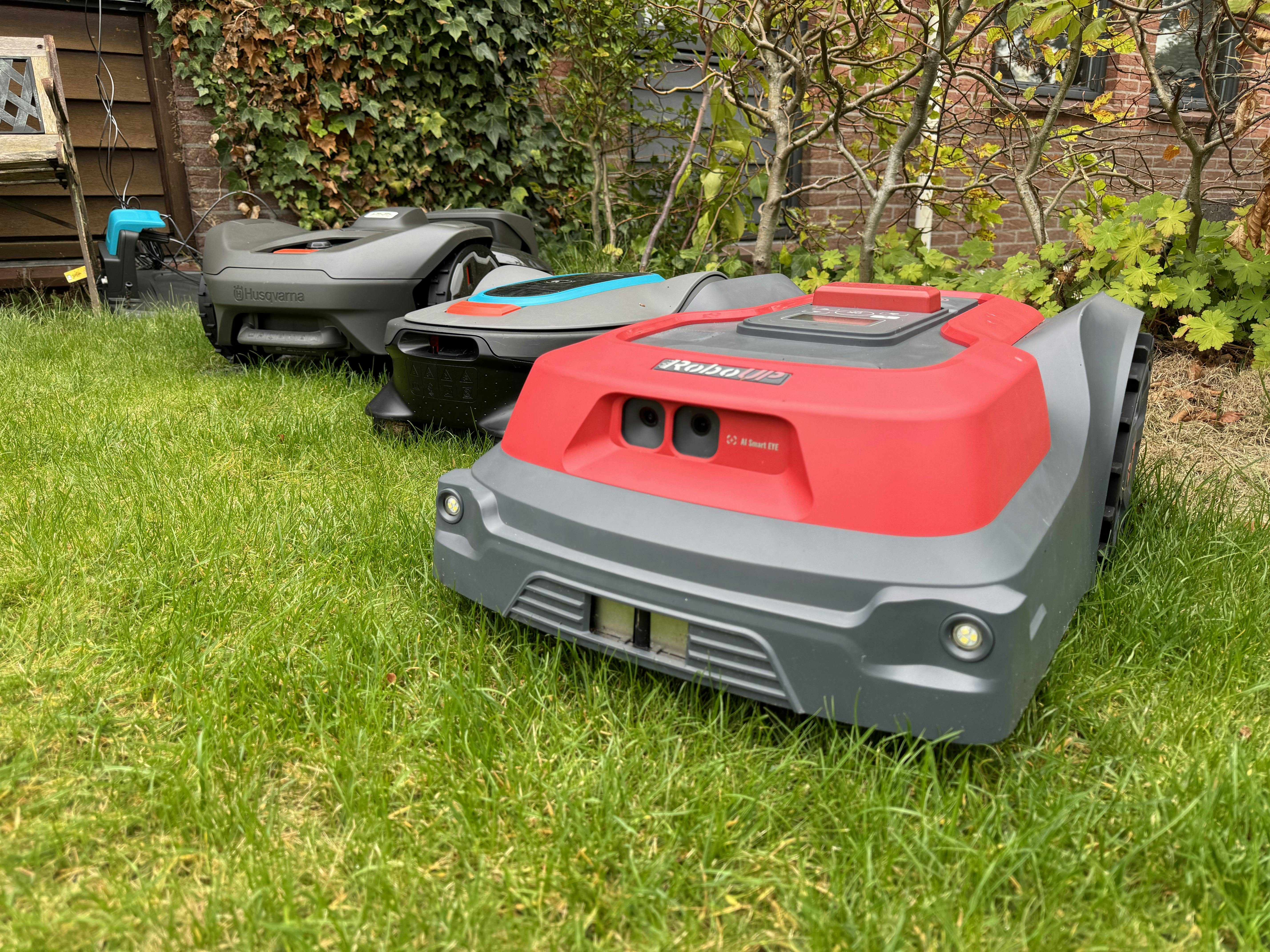

De tijden waarin je een gazon iedere week zelf moet maaien zijn allang voorbij. Met de juiste robotmaaier wordt je veld automatisch op exact de juiste lengte gehouden, maar bij de aanschaf bij zo'n machine komt veel kijken. Hoe werken de verschillende robotgrasmaaiers van Gardena, Husqvarna en andere merken, en welke past het best bij je tuin? We kijken naar drie machines om het voor je uit te zoeken.

Het basisidee achter een robotmaaier

Welke robotmaaier je ook koopt, het basisidee is bijna altijd hetzelfde: ze hebben allemaal een oplaadstation in de tuin en kunnen worden geprogrammeerd om op gezette tijden over je veld te gaan en alles te kortwieken. Een grote, rode stopknop zorgt dat je hem snel kunt uitschakelen als hij bijvoorbeeld dreigt over een tuinslang te rijden. Probeert iemand hem op te tillen, dan gaat er een alarm af dat je alleen kunt deactiveren met een ingestelde pincode. Zo voorkomen fabrikanten dat de buurman jouw maaier steelt om zijn eigen gazonnetje te onderhouden.

Het voornaamste verschil in maaiers zit in hoe ze de grenzen van je grasveld in de gaten houden. De één gebruikt een draad die je rond je gazon legt, terwijl een ander op gps leunt. Onderstaande drie maaiers gebruiken allemaal een net wat ander systeem – met ook wisselende resultaten.

Lees ook: Tuinonderhoud: zo maak je je tuin klaar voor de herfst

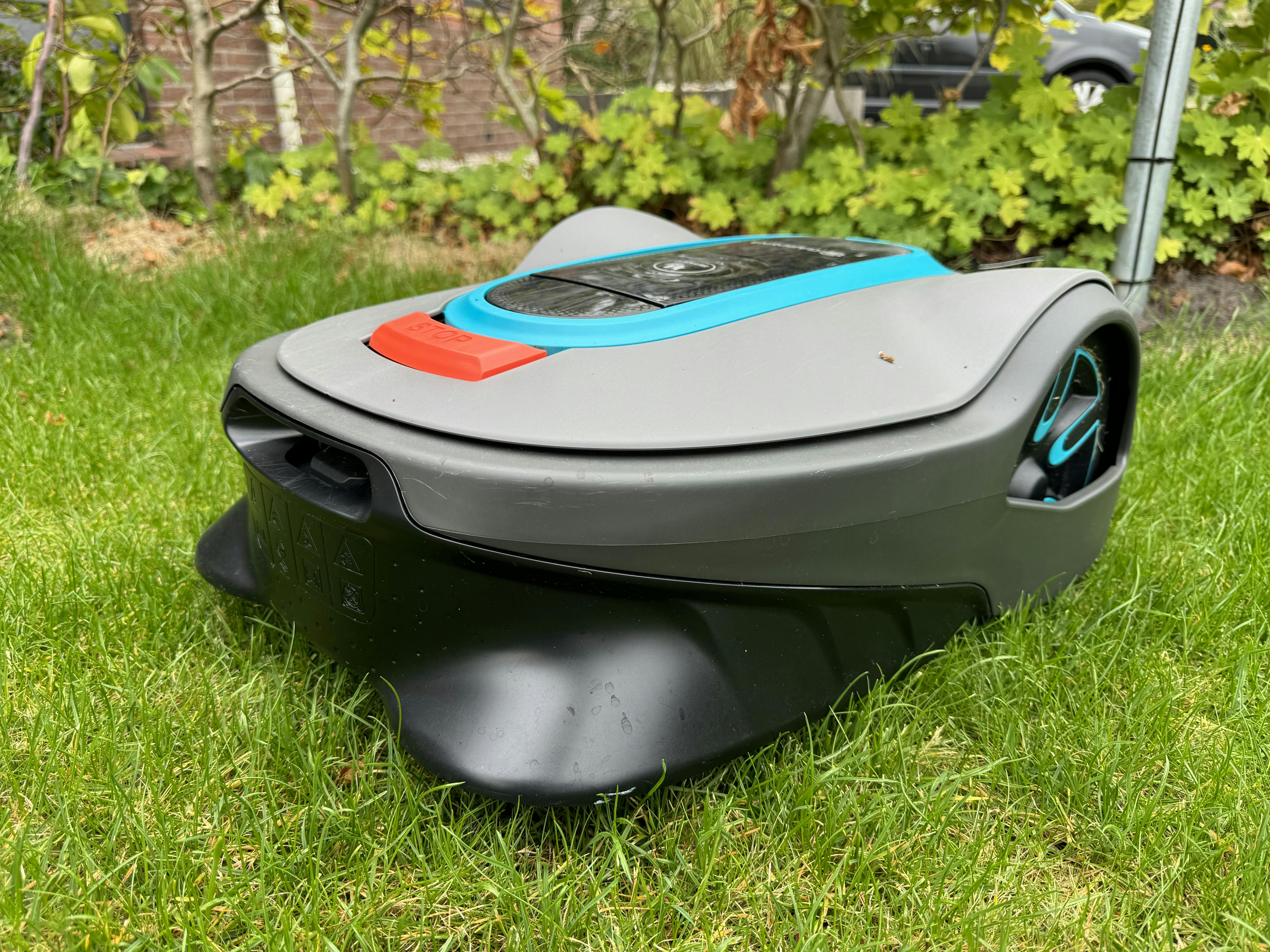

Gardena smart SILENO life

Het systeem dat de Gardena smart SILENO life gebruikt, is het populairst bij fabrikanten. Met speciale haringen bevestig je een grensdraad rond de randen van je gazon, met een extra draad die de maaier weer naar zijn oplaadstation kan sturen. Hierdoor leent het systeem zich het best voor kleine en middengrote tuinen: het aanleggen van zo'n snoer neemt immers even wat tijd in beslag. Al heeft de grasmaaierfabrikant ook installateurs die dat tegen betaling voor je doen. Dat kost tussen de 183 en 226 euro.

Zo'n draad valt de eerste weken op, maar uiteindelijk vergroeit hij met je grasveld en is hij nagenoeg onzichtbaar. Een goede, minimalistische oplossing, al hadden we bij onze tests wel last van wat problemen. In de eerste week sneden de messen van de maaier bijvoorbeeld door de draad op een diagonaal stuk van de tuin waardoor de verbinding werd verbroken en de maaier weigerde zijn werk te doen.

De sensoren van de smart SILENO life hadden bij onze tests soms ook wat kuren - die waren op te lossen door de maaier heen en weer te schudden, tipte de fabrikant ons. Na een paar keer dat te hebben gedaan, werkte het systeem uiteindelijk wel vlekkeloos.

Dit is overigens meteen ook de meest betaalbare optie in onze tests. Het door ons geteste model kostte 1349 euro, maar dit exemplaar is gemaakt voor tuinen van 1000 vierkante meter. Heb je een veldje van hooguit 250 vierkante meter, dan zijn er kleinere Gardena-maaiers in deze reeks die voor minder dan 600 euro over de toonbank gaan.

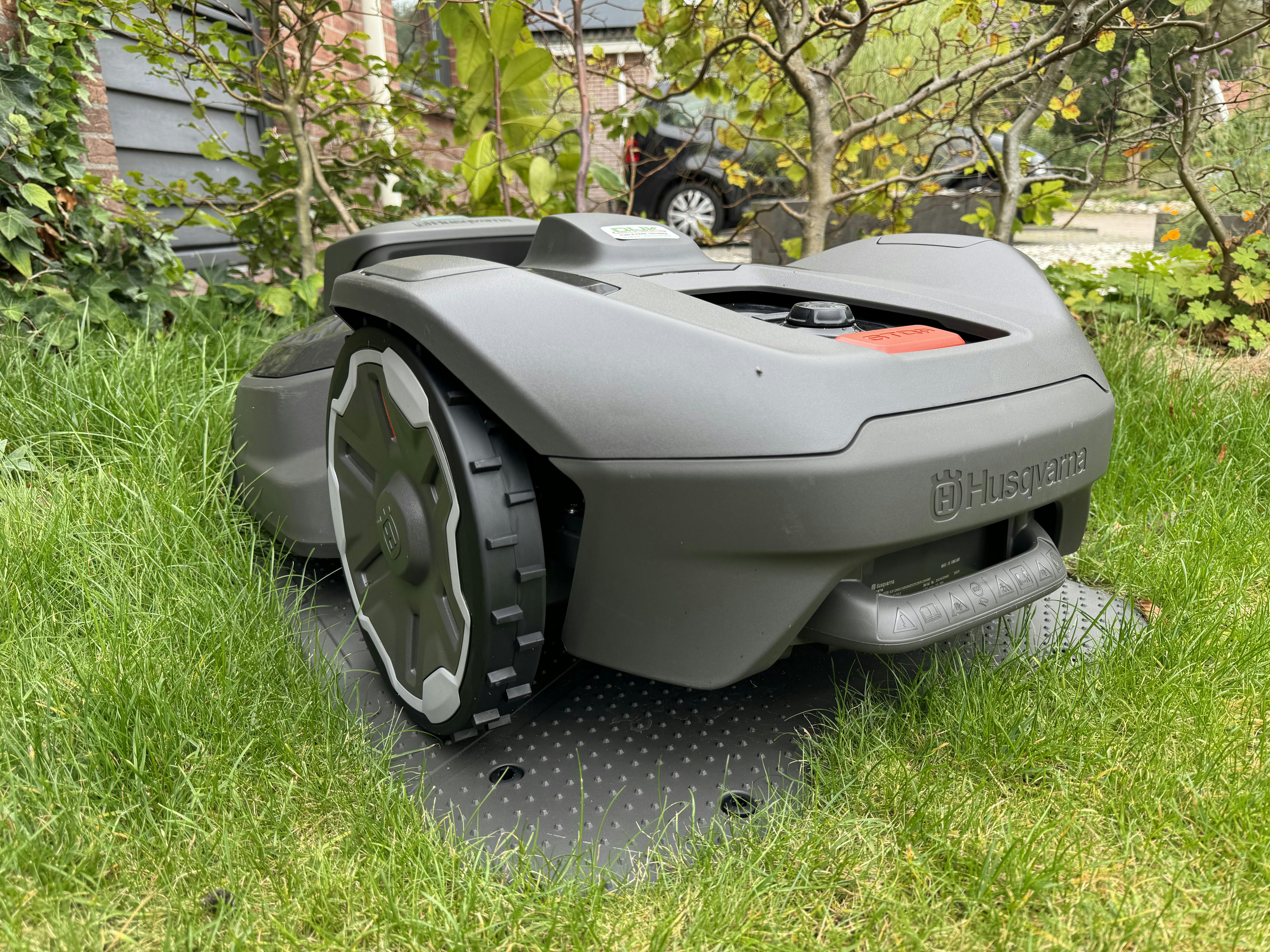

Husqvarna NERA

De Husqvarna NERA is een systeem gebouwd voor grotere tuinen, met gazons tot 5000 vierkante meter. Een grensdraad is hierbij niet nodig – in plaats daarvan gebruikt de robotmaaier gps om je tuin in beeld te brengen en te zien waar de grenzen van het gazon precies lopen.

Wel moet je daarbij een speciaal referentiestation in je tuin installeren op minstens twee meter hoogte. Als je die niet aan je huis of een hoge schutting kunt hangen, moet je dus een paal aan de rand van je veld neerzetten. Esthetisch geen fraaie oplossing, maar effectief is het wel: de NERA reed probleemloos op ons veld rond zonder problemen te veroorzaken. Omdat hij geen draad gebruikt, is er ook geen risico dat hij iets onbedoeld kapotsnijdt.

Het is meteen wel de duurste oplossing in onze lijst. De goedkoopste NERA kost 2869 euro. Dat is meteen ook een model voor tuinen van 2200 vierkante meter. Het is een systeem vooral bedoeld voor grotere tuinen, wat die hoge prijs weer deels rechtvaardigt.

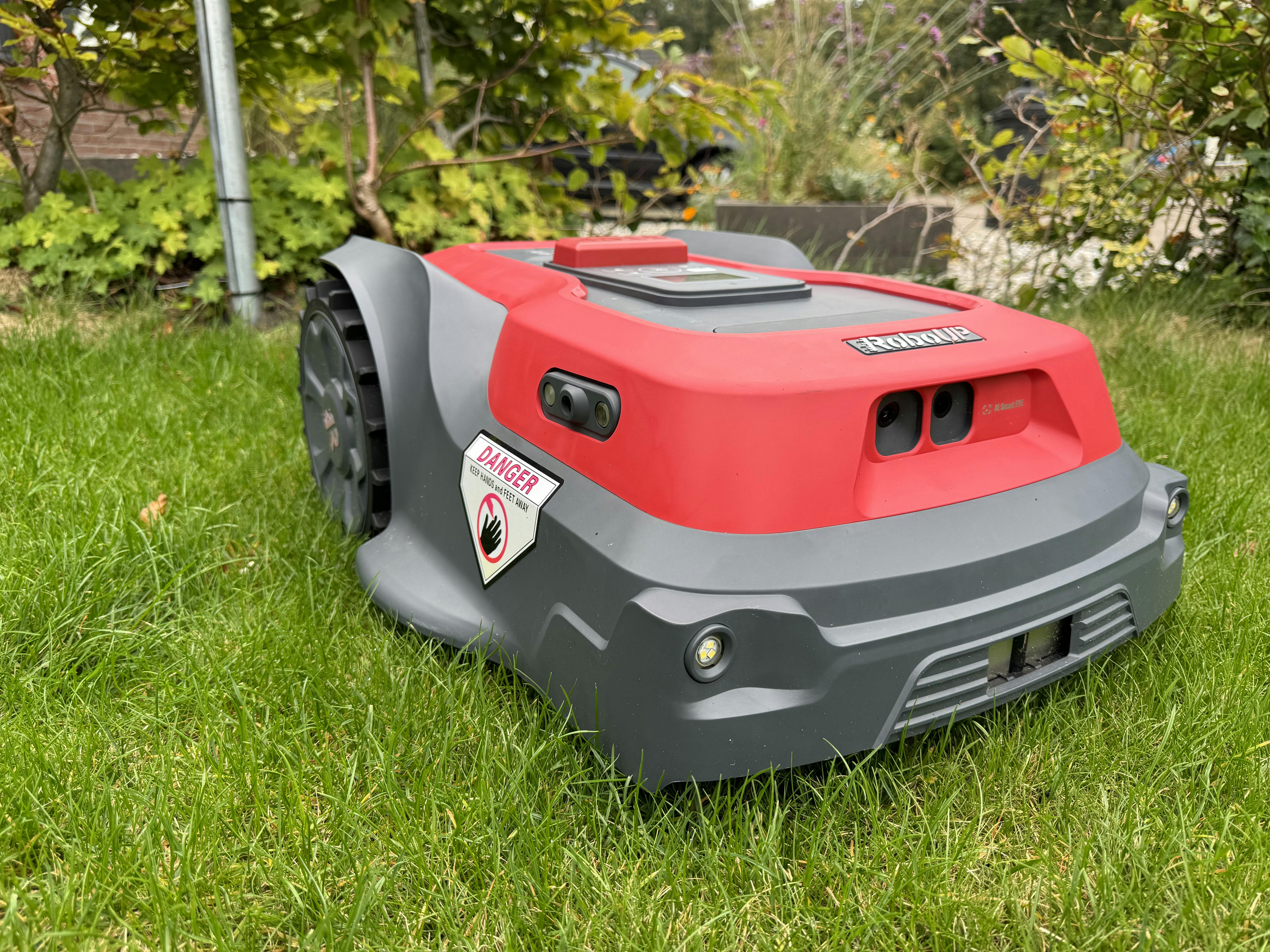

RoboUP

De RoboUP is een nieuwe speler op de robotmaaiermarkt. Deze slimme maaier is afkomstig uit Hong Kong, waar hij werd geproduceerd na een succesvolle crowdfundingscampagne op Kickstarter. Hij belooft het beste van beide werelden van bovenstaande maaiers: de RoboUP werkt zonder grensdraad, maar heeft ook geen lompe paal in je tuin nodig om je gps-locatie te bepalen.

De RoboUP gebruikt namelijk zijn oplaadstation als referentiepunt voor het gps-systeem. Op papier een handig idee, maar we merkten bij onze tests dat dit in de praktijk wat haken en ogen heeft. Zo werkt het station pas goed als hij niet vlakbij hoge gebouwen staat – waardoor je hem in de praktijk niet naast een huis of schuur kunt zetten. Wij kregen hem pas aan de praat nadat we het station hadden verplaatst naar een open gedeelte van het veld, waar geen obstakels het gps-signaal tegenhielden.

Het daadwerkelijke gps-systeem werkte toen ook niet heel erg goed. RoboUP belooft dat de maaier de grenzen van je gazon detecteert, maar bij onze eerste ritten ging hij consequent richting de oprit naast het veld en kwam hij onder de auto vast te zitten. In zo'n geval is het mogelijk je veld met de hand af te bakenen door vanuit een app een rondje te rijden, maar dit werkte priegelig en onhandig. En zelfs toen werden grote delen van het gazon overslagen – en raakte de maaier in de war als hij in de buurt van een schommel kwam.

Het maakt het lastig om de RoboUP aan te raden - die met zijn vanaf-prijs van 1500 euro voor velden van 500 vierkante meter ook niet heel goedkoop is. We begrepen dat de maaier het beter doet op afgesloten velden met bijvoorbeeld een hek eromheen. Maar als je zulke stappen neemt, kun je net zo goed een grensdraad in het gras steken.
