Ontwerp zelf je huis met Sweet Home 3D

Tip 01: Installeren

Je downloadt Sweet Home 3D hier. Het programma laat je met behulp van JavaScript en Java 6 weliswaar ook toe rechtstreeks vanuit je browser te werken, maar wij verkiezen toch de wat solider en snellere methode: een installatie op je eigen systeem. Lees ook: Wat print jij straks in 3D?

Gezien Sweet Home 3D onderliggend met Java werkt, maakt het besturingssysteem niet zoveel uit: het draait zowel op Windows, OS X als Linux. Ga naar de downloadpagina op de website. Heb je Java 6 of hoger op je systeem geïnstalleerd, dan kun je kiezen voor de versie Java Web Start. In het andere geval kies je voor de installer voor jouw besturingssysteem, hierbij wordt Java ook gelijk geïnstalleerd. De installatie is eenvoudig. De gratis versie van dit programma beperkt je tot een catalogus van een honderdtal meubels. Ben je meer gecharmeerd van circa 1200 meubelstukken, dan moet je voor de betaalde versie gaan (circa 15 euro).

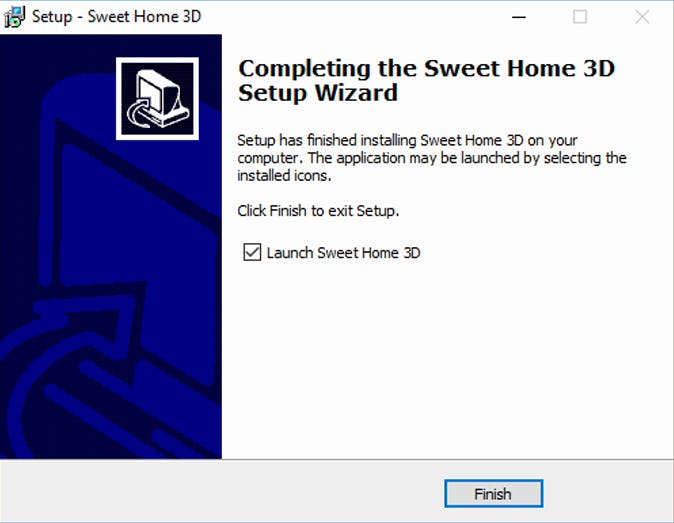

Tip 01 De installatie heb je met een paar muisklikken voor elkaar.

Tip 02: Verkennen

Wanneer je Sweet Home 3D opstart, zie je vier panelen voor je. Linksboven de catalogus met objecten (zoals meubilair, deuren, ramen en verlichting), rechtsboven de ontwerpruimte, linksonder een overzicht van de reeds toegevoegde objecten en rechts daarvan de 3D-weergave van je 2D-ontwerp. Op dit moment valt daar natuurlijk nog weinig te beleven, maar daar gaan we in dit artikel natuurlijk verandering in brengen. In principe kun je al meteen beginnen met het toevoegen van muren en andere objecten, maar het werkt een stuk makkelijker als je eerst al een blauwdruk of plattegrond op papier of met je favoriete tekenprogramma gecreëerd hebt.

De digitale of gedigitaliseerde (lees: ingescande) plattegrond kun je dan (tijdelijk) als achtergrond voor je ontwerp in Sweet Home 3D gebruiken. Hoe je dat doet, lees je in de volgende tip. Blijkt de interface nog Engelstalig, dan pas je dat snel aan via File / Preferences / Language. Zorg er meteen voor dat hier ook de Eenheid bij voorkeur op Centimeter staat ingesteld. De onderdelen Magnetisme, Linialen en Raster laat je hier best ook geactiveerd. Bevestig met OK.

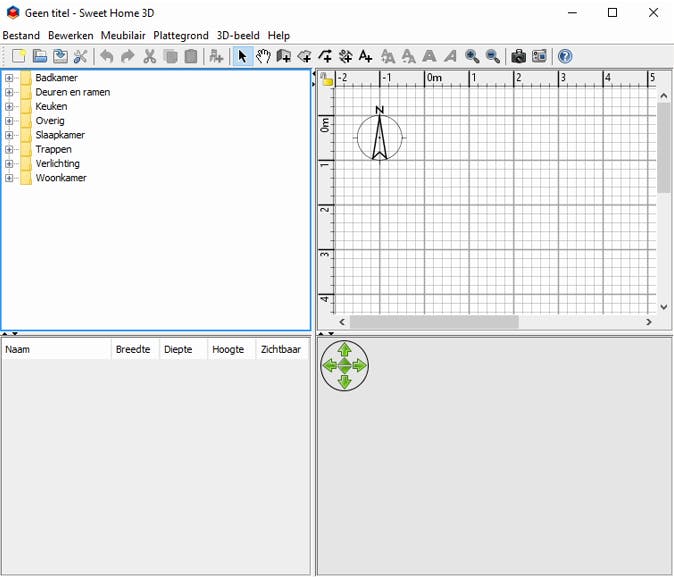

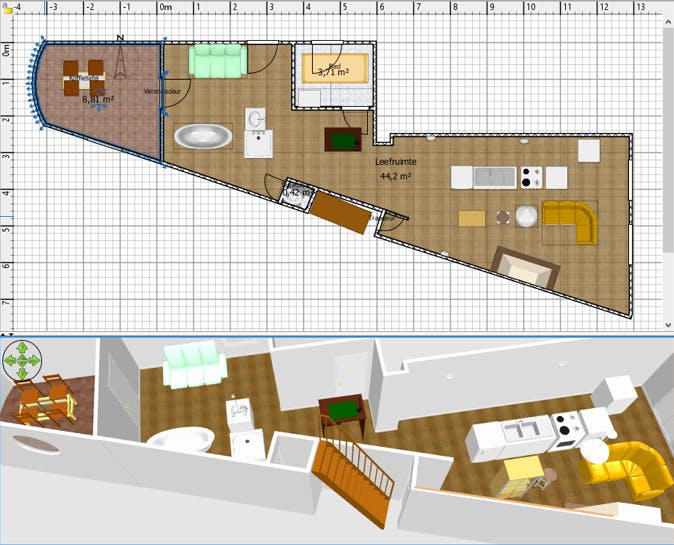

Tip 02 De vierdeling van Sweet Home 3D: links de objecten, rechts het ontwerp in 2D en 3D.

Tip 03: Plattegrond importeren

Over nu naar het menu Plattegrond, waar je Importeer achtergrondafbeelding selecteert. Druk op Kies afbeelding en verwijs naar je plattegrond (in png-, gif-, jpeg- of bmp-formaat). Druk vervolgens op OK en op Verder. Nu volgt een belangrijke stap. De tool geeft je namelijk de gelegenheid de schaalgrootte van de geïmporteerde afbeelding in te stellen. Dat doe je door de eindpunten van de blauwe lijn te positioneren tussen twee punten in je plattegrond waarvan je de exacte lengte kent. Die lengte vul je dan in bij Lengte van tekenlijn (cm).

In een volgende stap verplaats je het blauwe bolletje naar het punt waar je in Sweet Home 3D het (0,0)-punt van je 2D-ontwerp wenst. Dat kan bijvoorbeeld een hoek tussen twee muren zijn. Maak gebruik van het vergrootglaspictogram om dit snijpunt nauwkeuriger te positioneren. Rond af met Voltooien: je plattegrond komt nu als achtergrond in het ontwerppaneel terecht.

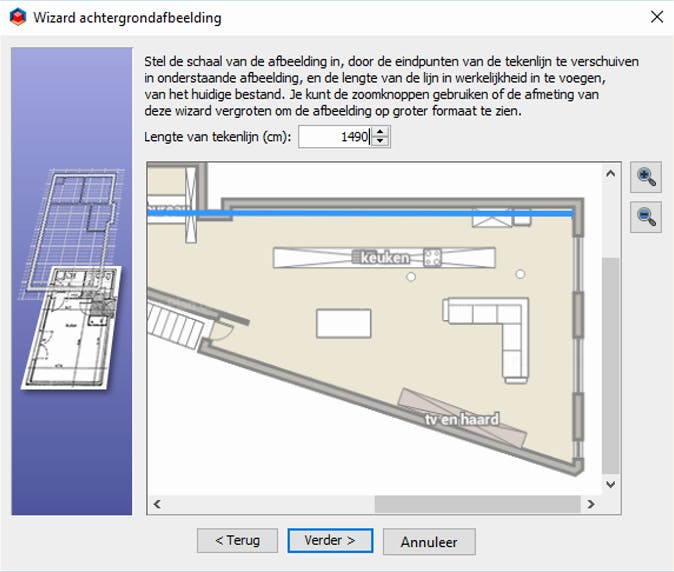

Tip 03 Bepaal de juiste afmeting en het 'beginpunt' van je 2D-ontwerp.

Tip 04: Muren plaatsen

Een logisch begin voor je 2D-ontwerp is het plaatsen van muren, waarbij we ons voorlopig even niets aantrekken van eventuele ramen of deuren. Zorg dus dat je voldoende hebt ingezoomd op je plan en dat je al minstens de volledige eerste muur in beeld krijgt. Druk vervolgens op Maak muren in de knoppenbalk en klik met de linkermuisknop nauwkeurig op het beginpunt van de beoogde muur. Op deze manier kun je alle muren afwerken, waarbij je telkens het eerstvolgende hoekpunt aanklikt. Wil je een schuine muur plaatsen, houd dan de Alt-toets ingedrukt zodat je niet langer beperkt bent tot stappen van 15°. Wil je (tijdelijk) ophouden met het tekenen van muren, druk dan op Esc.

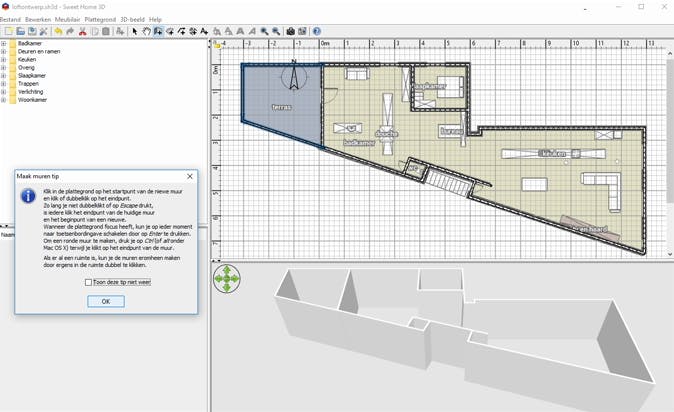

Tip 04 Trek je bij het uittekenen van muren (voorlopig) niets aan van ramen of deuren!

Tip 05: Muren bewerken

Je muren zijn geplaatst en de 3D-weergave geeft al een goede eerste indruk. Je kunt echter nog allerlei eigenschappen van een muur aanpassen. Of van een selectie muren: houd de Shift-toets ingedrukt terwijl je met behulp van het pijlknopje Selecteer objecten in plattegrond de gewenste muren aanklikt. Klik je muur(selectie) met de rechtermuisknop aan en kies Bewerk muren. Vanuit dit dialoogvenster kun je beide zijden van de muren inkleuren of van de gewenste structuur voorzien, zoals Marmer of Kleine rode stenen.

Het is ook mogelijk de ruimtes van muurplinten te voorzien en via de knop Bewerk plint ook die een aangepast uiterlijk en de gewenste afmetingen mee te geven. Een hellende muur kan ook: het volstaat de Hoogte aan het begin anders in te stellen dan de Hoogte aan het eind. En ook een gebogen muur is mogelijk, afhankelijk van wat je invult bij Mate van de boog (°). Mocht je een fout hebben gemaakt, geen probleem: Sweet Home 3D bevat voor zowat alle handelingen pijlknopjes met Ongedaan maken en Opnieuw doen.

Tip 06: Openingen

Tenzij je van plan bent een versterkt bastion te bouwen, geef je je ontwerp de nodige ramen en deuren. Dat gaat heel gemakkelijk in Sweet Home 3D. Open de rubriek Deuren en ramen in de catalogus en versleep een geschikt object (zoals Deur, Garagedeur of Schuifraam) naar de gewenste locatie in een van je muren. Het vergt enige behendigheid, maar je zult snel ondervinden dat (de draairichting van) het object zich afstemt op de exacte locatie waar je de muisknop loslaat.

Blijkt het object wat nukkig, dan kun je alles nog haarfijn aanpassen door middel van de blauwe indicaties in de hoeken van het geselecteerde voorwerp. Er zijn indicaties voor de grootte, de hoogte, de rotatiegraad en de elevatie (de hoogte vanaf de vloer). Of je dubbelklikt op het object en je past alles aan vanuit het eigenschappenvenster.

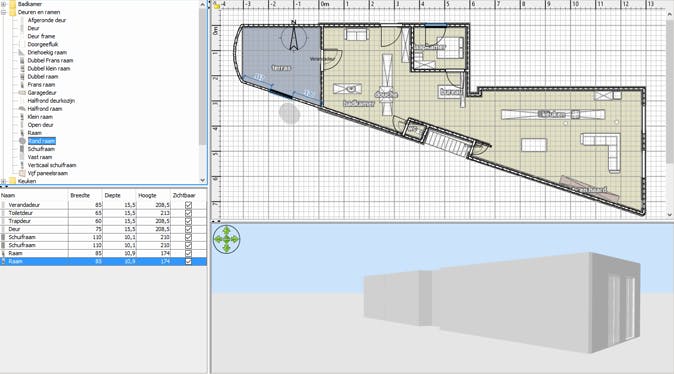

Tip 06 Het exact positioneren van ramen en deuren vergt enige behendigheid.

Tip 07: Kamers vullen

De contouren van je woning zien er al goed uit, maar je bent er natuurlijk nog niet. Laten we nu eerst een van de leukste onderdelen van je woningdesign uitvoeren: het opvullen met aangepast meubilair, verlichting enzovoort. Ook daarvoor spreek je de catalogus aan, met rubrieken als Badkamer, Keuken, Slaapkamer, Woonkamer en Verlichting. Het principe is hetzelfde als bij ramen en deuren: object verplaatsen naar je ontwerpruimte en via het eigenschappenvenster tot in de kleinste details aanpassen.

Vind je niet meteen je gading in de (beperkte) catalogus van het gratis Sweet Home 3D, dan kun je nog aankloppen bij een online bibliotheek.

Download een bruikbaar object, open het menu Meubilair en kies Importeer meubilair. Druk op de knop Kies model en verwijs naar het gedownloade zip-bestandje. Klik op Verder (2x), pas eventueel al bepaalde eigenschappen aan (plaats bijvoorbeeld een vinkje bij Voeg toe aan catalogus en duid de gewenste Categorie aan) en klik nogmaals op Verder. Rond af met Voltooien: het object is nu beschikbaar. Het is ook mogelijk een hele objectenbibliotheek te downloaden: dit zip-bestand moet je dan wel eerst even uitpakken (naar een sh3f-bestand), waarna je in het menu Meubilair de optie Importeer meubilairverzameling kiest en naar het sh3f-bestand verwijst.

Wil je een object uitlijnen tegenover een ander object, dan maak je gebruik van het menu Meubilair. Selecteer de betreffende objecten en kies een van de beschikbare uitlijnopties. Vanuit dit menu is he overigens ook mogelijk verschillende geselecteerde objecten te groeperen.

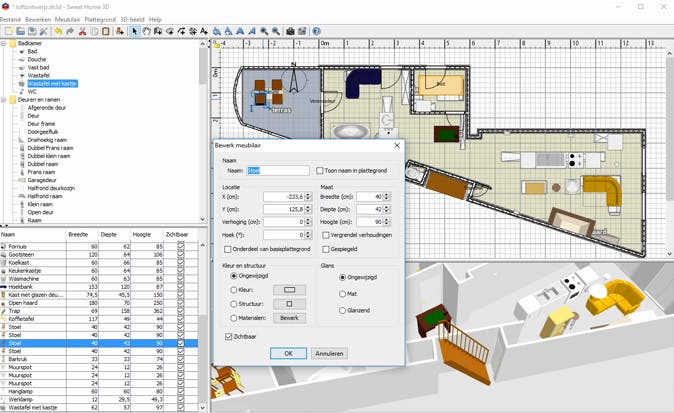

Tip 07 Het krijgt vorm: meubeltjes plaatsen (desnoods geïmporteerd vanuit een online collectie).

Tip 08: Ruimtes creëren

Je beseft het misschien niet, maar tot nog toe heb je alleen muren getekend en meubels geplaatst. Een vloer (of plafond) is er nog niet. Daarvoor moet je Sweet Home 3D eerst duidelijk maken wat de grenzen van één kamer zijn. Voor je dat doet, halen we eerst de achtergrondafbeelding weg. Open het menu en kies Verberg achtergrondafbeelding.

Vervolgens druk je in de knoppenbalk op Maak ruimtes. De snelste manier om een 'ruimte' te creëren, is door ergens op een lege plaats in zo'n kamer te dubbelklikken. Meerdere kamers tot één ruimte verenigen kan ook: je hoeft dan maar in de gewenste kamers te dubbelklikken. Het is ook mogelijk 'handmatig' een ruimte af te bakenen: dat doe je door achtereenvolgens elk hoekpunt van de kamer aan te klikken. Heb je alle nodige ruimtes gemaakt, dan kun je beginnen met het leggen van de vloeren. Klik de gewenste kamer(selectie) aan en kies Bewerk ruimtes. Je herkent intussen het typische eigenschappenvenster wel. Laat je verbeelding hier maar even de vrije loop!

Tip 08 Net echt, met een gepast vloertje erin!

Tip 09: Ontwerp documenteren

Wil je op basis van het ontwerp in Sweet Home 3D de renovatie uitvoeren, dan doe je er goed aan het ontwerp zo goed mogelijk uit te werken. Zorg bijvoorbeeld dat je alle objecten duidelijk benoemt. Dat doe je door het object in het objectenoverzicht (linksonder) aan te klikken en in het eigenschappenvenster achter Naam: een goed beschrijvende naam in te vullen. Plaats een vinkje bij Toon naam in plattegrond als je de naam ook in het ontwerp zelf wilt zien. Het kan ook handig zijn allerlei afmetingen in je ontwerp op te nemen. Wil je bijvoorbeeld de juiste afmeting tussen twee muren zien, druk dan op het knopje Teken afmetingen, klik op de eerste muur en vervolgens op de tweede en klik ten slotte op de plaats waar je de afmeting wilt zien verschijnen. Klik op de selectietool om het plaatsen van afmetingen stop te zetten.

Tip 10: Werk bewonderen

Het is fijn dat Sweet Home 3D je tijdens het ontwerpen direct een 3D-weergave van je ontwerp in wording toont. Maar er zijn nog wel meer mogelijkheden. Klik met de rechtermuisknop in de 3D-weergave en kies Sla gezichtspunt op. Je kunt nu de huidige weergave (perspectief, zoomfactor, richting etc.) een naam geven en bewaren zodat je naderhand via Ga naar gezichtspunt snel weer diezelfde weergave kunt oproepen.

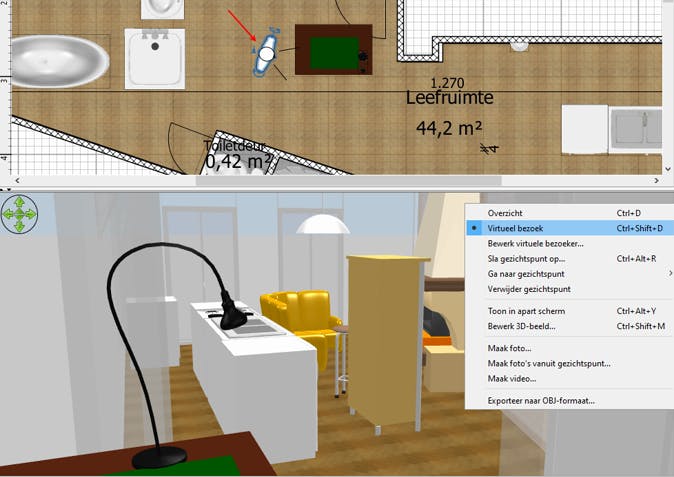

En wat dacht je van de optie Virtueel bezoek? Die zet een figuurtje in je 2D-ontwerp dat je kunt verplaatsen en waarvan je met de blauwe ronde pijlen de richtings- en hoofdhoek kunt wijzigen. Het resultaat is meteen te zien in de 3D-weergave. Zo maak je als het ware een virtuele wandeling door je huis. Overigens is het vanuit het contextmenu van deze weergave ook mogelijk een foto of zelfs een video (mov) te maken. Exporteren naar een obj-bestand (bijvoorbeeld voor verdere bewerking in een 3D-tool als Blender) kan ook en via Bestand / Print als PDF giet je alles in een mooi pdf-document. Het échte werk kan nu beginnen, en jij kunt alvast genieten van je 3D-voorbeelden.

Tip 10 De kroon op het digitale werk: een (virtuele) wandeling door je woning.

Stapeldoos

Sweet Home 3D kan ook prima overweg met meerdere verdiepingen. In principe volstaat het om het menu Plattegrond te openen en daar Voeg verdieping toe te selecteren. Net boven je 2D-ontwerp komt er nu een extra tabblad bij, met de naam Verdieping #, waarbij # een nummer is. Je kunt de naam overigens aanpassen door te dubbelklikken op dit tabblad. Zorg dat dit tabblad is geopend om wijzigingen binnen deze verdieping te kunnen doorvoeren. Op dezelfde manier kun je nu nog andere verdiepingen bouwen.
