Inkjet of laser? Bij het kiezen van een nieuwe printer is de grote vraag: inkjet of laser? Beide technologieën hebben hun sterke punten, afhankelijk van je printgewoonten. Print je vaak foto's of vooral tekst? Dagelijks of af en toe? We vergelijken de belangrijkste kenmerken, zodat jij de printer vindt die het beste bij je past.

Lees ook: Printerproblemen? Zo los je ze op

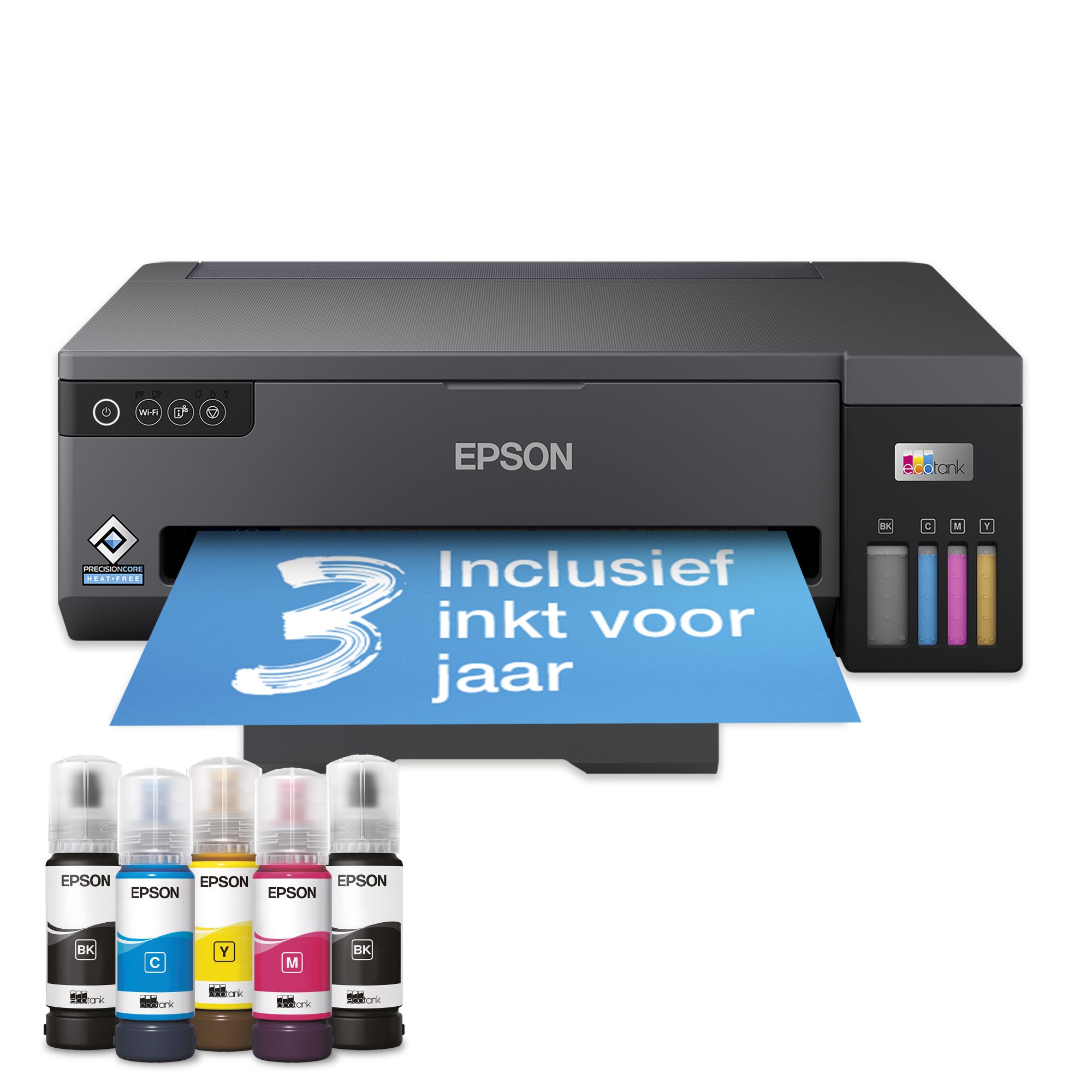

Inkjetprinters: veelzijdig en betaalbaar

Een eenvoudige inkjetprinter kun je al aanschaffen vanaf ongeveer 70 euro. Dat maakt het voor veel mensen een aantrekkelijke optie. Hieronder lees je meer over printers met deze technologie.

Hoe werkt een inkjetprinter?

Inkjetprinters gebruiken vloeibare inkt die door een reeks spuitmondjes op het papier wordt gespoten. Deze printers zijn doorgaans kleiner en goedkoper dan laserprinters en bieden uitstekende resultaten, vooral bij het afdrukken van foto's en afbeeldingen met veel kleuren.

Wanneer kies je voor een inkjetprinter?

Er zijn verschillende redenen waarom je specifiek voor een inkjetprinter zou kiezen:

1. Kleurenafdrukken en foto's

Inkjetprinters zijn de beste keuze als je regelmatig foto's of documenten met veel kleur wilt printen. Ze bieden – vooral op speciaal fotopapier – een hoge afdrukkwaliteit. Dankzij hun hoge resolutie krijg je scherpe en gedetailleerde afdrukken.

2. Lage aanschafkosten

Inkjetprinters zijn vaak goedkoper in aanschaf dan laserprinters. Dit maakt ze aantrekkelijk voor thuisgebruik, maar bijvoorbeeld ook voor studenten.

3. Flexibiliteit

Inkjetprinters kunnen op verschillende soorten papier printen, van gewoon papier tot dikker fotopapier en etiketten. Bovendien kun je ze gebruiken in combinatie met printbaar canvas, leuk wanneer je eens iets bijzonders met je foto's wilt doen!

©hanohiki

Nadelen van inkjetprinters

Ondanks deze voordelen hebben inkjetprinters ook enkele nadelen:

1. Hogere gebruikskosten

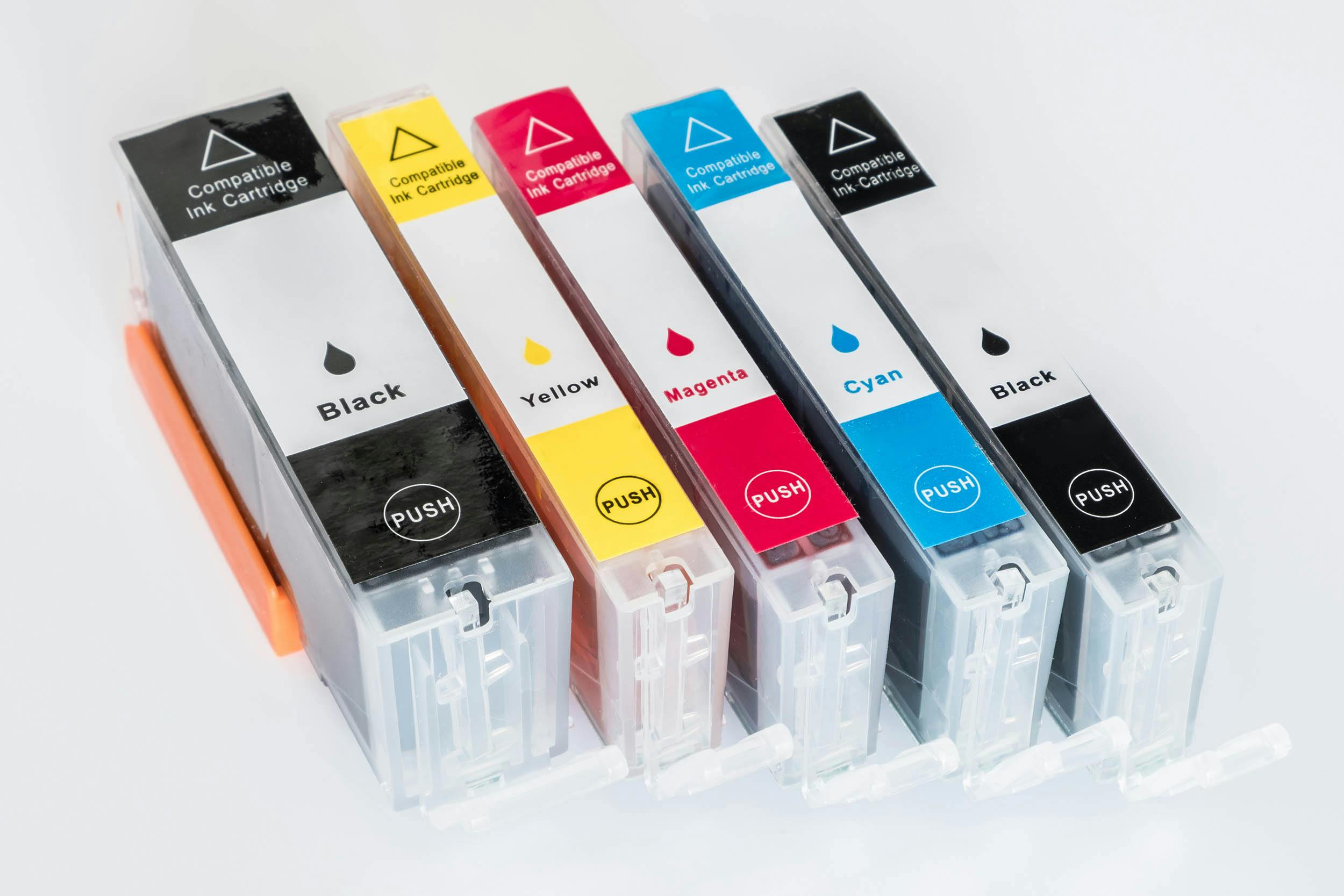

De kosten per pagina kunnen oplopen, vooral als je veel kleur print. De inktcartridges zijn vaak duur en moeten regelmatig worden vervangen.

2. Langzaam

In vergelijking met laserprinters zijn inkjetprinters meestal langzamer, vooral bij grote documenten.

3. Inkt kan uitdrogen

Als je een inkjetprinter lange tijd niet gebruikt, kan de inkt in de cartridges of de inktkoppen uitdrogen. Dit leidt tot verstopte spuitmondjes en slechte afdrukkwaliteit, zoals strepen of geen afdrukken.

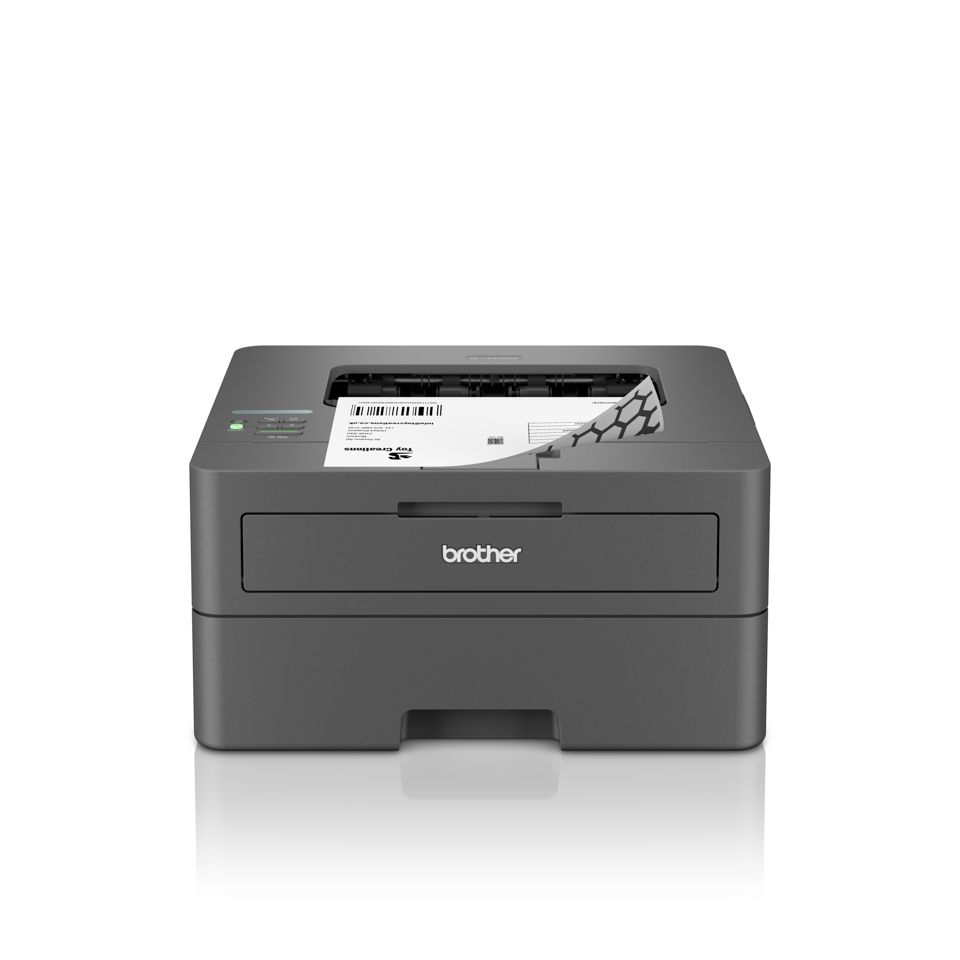

Laserprinters: snel en efficiënt

Laserprinters zijn in de aanschaf doorgaans duurder dan inkjetprinters. Daat staat tegenover dat ze sneller zijn en dat de gebruikskosten lager zijn. Hieronder lees je meer over printers met deze technologie.

Hoe werkt een laserprinter?

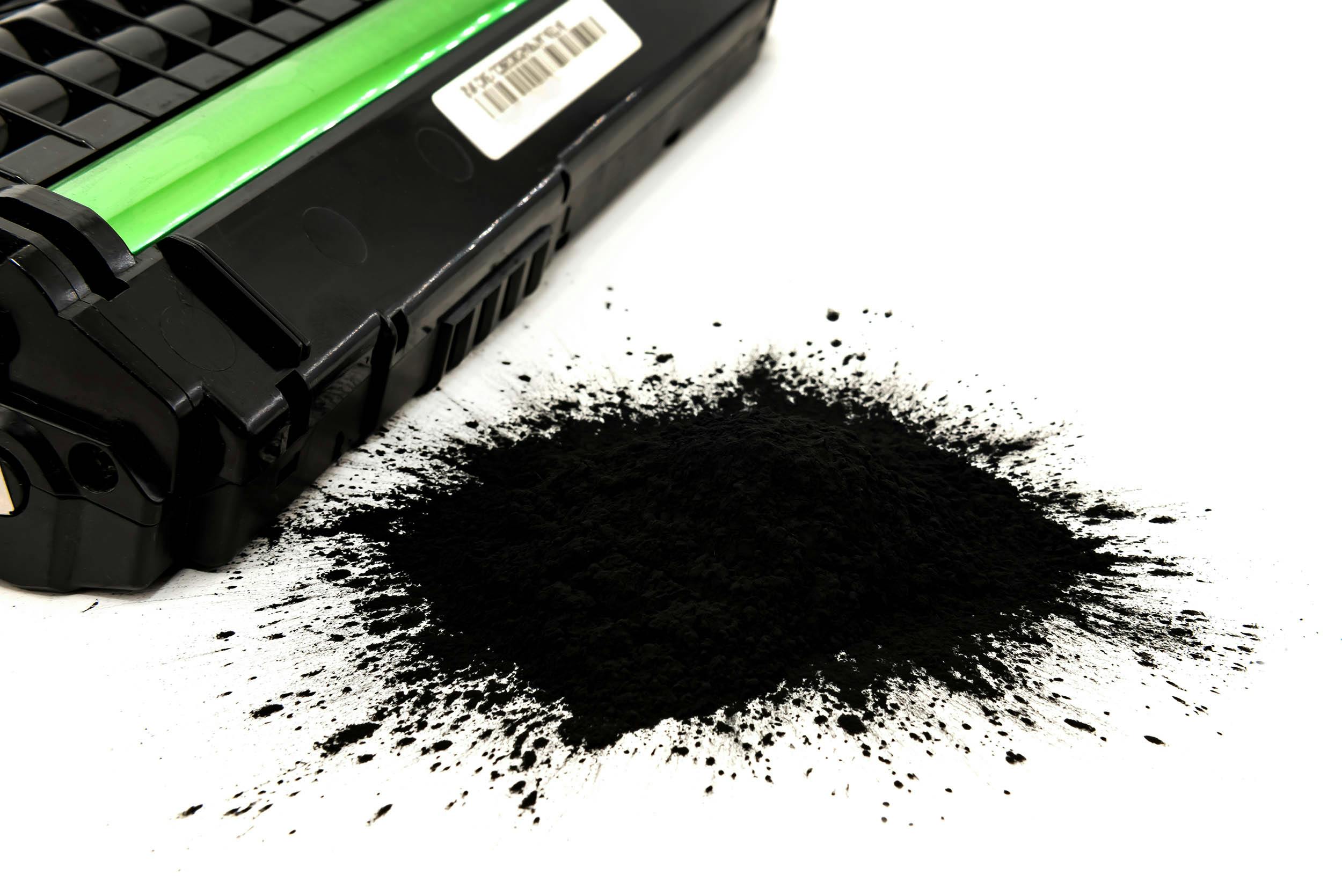

Een laserprinter gebruikt een laserstraal om toner (een soort poeder) op papier aan te brengen. Dit proces is snel en efficiënt, waardoor laserprinters ideaal zijn voor het afdrukken van grote hoeveelheden documenten.

©Vadzim

Wanneer kies je voor een laserprinter?

Er zijn verschillende redenen waarom je specifiek voor een laserprinter zou kiezen:

1. Tekst en zwart-wit documenten

Laserprinters zijn uitermate geschikt voor het afdrukken van scherpe, duidelijke tekst. Ze zijn een uitstekende keuze voor kantoren of huishoudens waar veel documenten worden afgedrukt.

2. Hoge snelheid

In tegenstelling tot inkjetprinters kunnen laserprinters sneller afdrukken. Moet je dus vaak grote hoeveelheden documenten in korte tijd afdrukken, dan is een laserprinter echt iets voor jou.

3. Lagere gebruikskosten

Hoewel de aanschafprijs vaak hoger is, zijn de kosten per pagina doorgaans lager. Dit komt doordat tonercartridges langer meegaan dan inktcartridges en minder vaak hoeven te worden vervangen.

Nadelen van laserprinters

Echter, laserprinters hebben ook enkele nadelen:

1. Hogere aanschafkosten

Laserprinters zijn over het algemeen duurder dan inkjetprinters.

2. Beperkte kleurenopties

Kleurenlaserprinters zijn vaak duurder en bieden minder levendige kleuren dan inkjetprinters, waardoor ze minder geschikt zijn voor afdrukken waarbij het heel belangrijk is dat de kleuren helemaal perfect zijn (denk aan foto's of grafische ontwerpen).

3. Minder geschikt voor fotoprints

Door hun technologie leveren kleurenlaserprinters minder detail en subtiele kleurovergangen, wat ze ongeschikt maakt voor het afdrukken van hoogwaardige foto's.

4. Grootte

Laserprinters kunnen groter en zwaarder zijn, wat een nadeel kan zijn als je weinig ruimte hebt.

Welke printer past bij jou?

De keuze tussen een inkjetprinter en een laserprinter hangt sterk af van je specifieke behoeften:

Kies een inkjetprinter als je regelmatig foto's of kleurenafdrukken maakt en je doorgaans niet heel veel hoeft te printen. Een inkjetprinter is een goede keuze voor thuisgebruik, vooral als je waarde hecht aan veelzijdigheid en hoge kwaliteit kleurenafdrukken.

Een laserprinter is de betere keuze als je vooral documenten in zwart-wit afdrukt en snel, efficiënt en tegen lagere kosten wilt printen. Laserprinters zijn ideaal voor kantoren en thuiskantoren. Wil je thuis regelmatig grote aantallen pagina's afdrukken, dan is een laserprinter ook een goede optie voor je.

Uiteindelijk draait het bij de keuze tussen inkjet en laser om het vinden van de juiste balans tussen je printbehoeften, budget en de specifieke sterke punten van elke technologie.
