Printerproblemen? Zo los je de staking op

Draadloze printers zijn een zegen. Zo kun je vanaf de bank met je laptop of zelfs smartphone documenten afdrukken. Toch blijft wifi-printing een foutgevoelige technologie. Wanneer je printer het weer eens vertikt, gooi het apparaat dan niet meteen uit pure frustratie het raam uit, maar probeer eerst de volgende oplossingen.

Werkt je draadloze printer niet? Misschien helpt een van de oplossingen die we in dit artikel aanbevelen:

  • Check de wachtrij
  • Reset de printer spooler
  • Controleer het ip-adres
  • Verwijder de printer en voeg 'm weer toe
  • Update de stuurprogramma's
  • Werkt niets? Zet de printer dan terug naar fabrieksinstellingen

Ook interessant: [Haarscherpe foto's thuis afgedrukt: met deze tips vind jij de perfecte fotoprinter](Haarscherpe foto's thuis afgedrukt: met deze tips vind jij de perfecte fotoprinter)

De redenen waarom een wifi-printer niet werkt, kunnen divers zijn, en dat geldt ook voor de oplossingen. Begin in ieder geval niet met op goed geluk veranderen van allerlei instellingen. De kans is klein dat je het probleem verhelpt door een staaltje computer-voodoo zonder te begrijpen wat je precies hebt gedaan. De kans is zelfs groter dat je de problemen alleen maar verergert, zodat je daarna zelfs niet meer kunt e-mailen of surfen.

Laten we daarom de problemen eerst proberen af te bakenen. Gaat het om een slechte verbinding, een verouderde printerstuurprogramma, een afdrukrij die geblokkeerd is, of de printer die eigenwijs volhoudt dat hij offline is? Elke diagnose vraagt een andere aanpak.

Primaire aanpak

Voordat we in de instellingen van het systeem duiken, gaan we eerst wat zaken controleren.

Check of de printer wel stroom krijgt, dat zie je aan het lampje of het display. Desnoods stop je het apparaat in een ander stopcontact. Kijk na of er geen papier in de printer zit dat het apparaat blokkeert en of er voldoende inkt is om de bestanden af te drukken.

Daarna sluit je het apparaat even aan met een usb-kabeltje om na te gaan of het probleem door de printer of door de wifi-verbinding wordt veroorzaakt. Soms staat de printer gewoon te ver verwijderd van de wifi-router. De meeste mensen plaatsen hun printer waar het hen het beste uitkomt, en dat is vaak niet de plek waar de printer het beste wifi-signaal krijgt. Overweeg in dat geval om de printer dichter bij de computer te plaatsen, waar er geen interferentie is en kijk dan of de verbinding lukt. Controleer ten slotte of de printer verbonden is met hetzelfde wifi-netwerk als je pc.

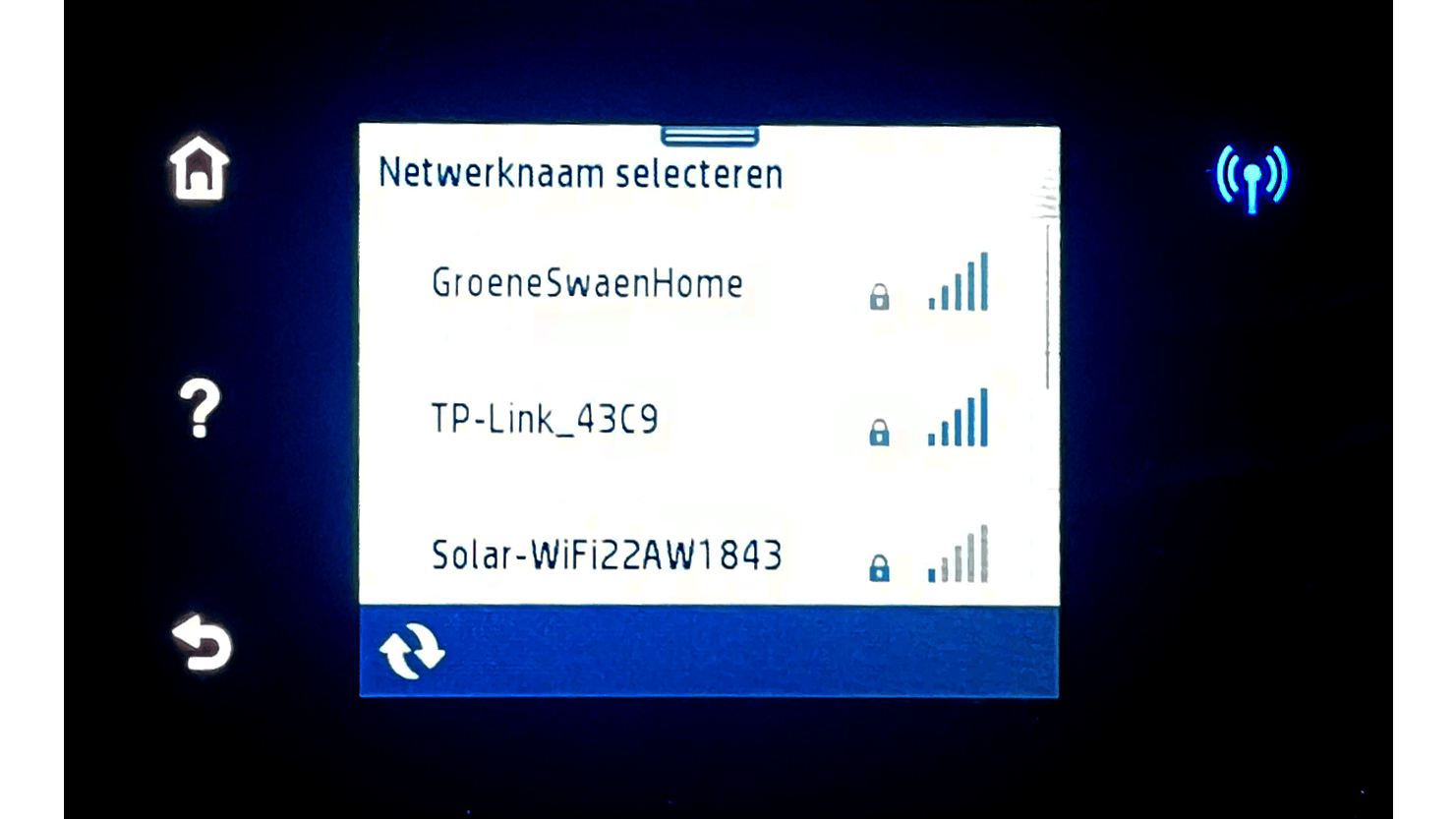

Kijk of de printer met het juiste netwerk is verbonden.

Geblokkeerde wachtrij

Lijkt alles in orde met de printer, dan zou het kunnen dat een bepaalde printtaak de zaak blokkeert. Typ in het zoekvak naast Start het woord configuratiescherm. Ga vandaar in Windows 10 naar Apparaten en printers. In Windows 11 kies je Configuratiescherm / Hardware en geluiden / Apparaten en printers weergeven. Vervolgens selecteer je de juiste printer.

In Windows 10 klik je met de rechtermuisknop op de printer en kies je Afdruktaken weergeven. In Windows 11 klik je op het pijltje achter de naam van printer. In het venster dat wordt geopend krijg je een lijst van alle documenten die in de wachtrij staan om afgedrukt worden.

Het oudste document in de rij is meestal de boosdoener. In de kolom Verzonden zie je wat het oudste document is. Klik met de rechtermuisknop op de juiste regel en selecteer Opnieuw starten. Komt de printer niet in actie, dan kun je de afdruktaak verwijderen door hem te selecteren. Daarna gebruik je via de rechtermuisknop de opdracht Annuleren.

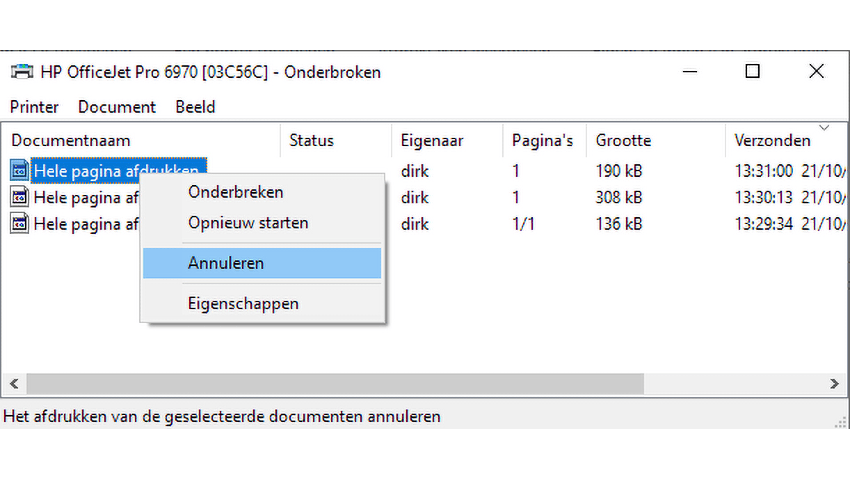

Annuleer de oudste printtaak.

Afdrukken gelukt?

Met een inbindmachine houd je alle blaadjes bij elkaar

Staat netwerkdetectie aan?

Werkt de wifi-printer prima met andere computers die aan hetzelfde netwerk zijn gekoppeld, maar niet met jouw pc? Kijk dan of Netwerkdetectie is ingeschakeld op jouw computer. Deze instelling zorgt dat computers en apparaten onderling zichtbaar zijn.

Open het Configuratiescherm waar je het Netwerkcentrum opent. Vervolgens selecteer je Geavanceerde instellingen voor delen wijzigen. In het volgende scherm onder het kopje Gast of Openbaar selecteer je de optie Netwerkdetectie inschakelen. Bevestig met de knop Wijzigingen opslaan.

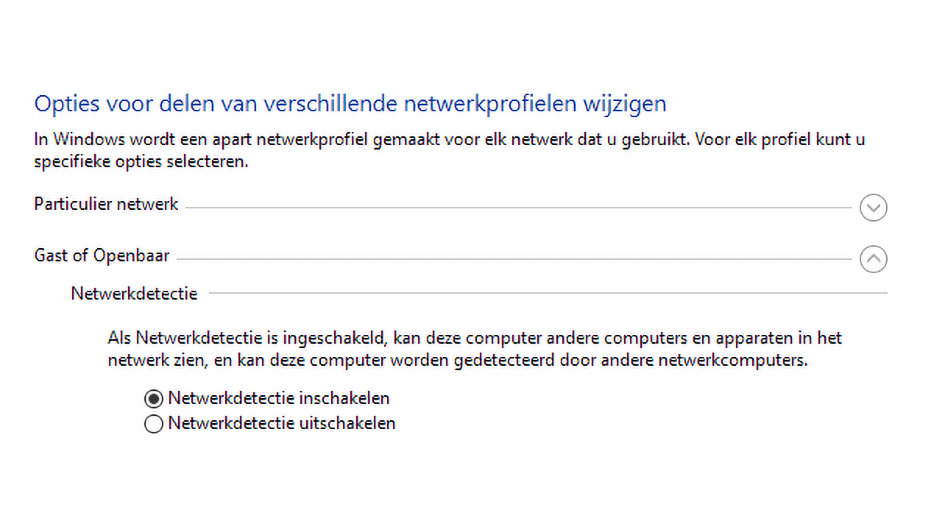

Dankzij Netwerkdetectie kunnen apparaten elkaar vinden in het netwerk.

Reset de print spooler

De print spooler is een Windows-onderdeel dat communicatie mogelijk maakt tussen het besturingssysteem en de printer. Deze service bereidt de documenten voor die worden afgedrukt. Wanneer het niet lukt om een printtaak te verwijderen of een printtaak te herstarten, dan kun je de printer vaak toch nog aan de praat krijgen door de print spooler te resetten.

In het zoekveld van Windows typ je services, waarop een lange lijst verschijnt met alle diensten die je computersysteem kan gebruiken. Klik op een naam van zo’n dienst en druk de P-toets in om snel de Print Spooler in de alfabetische lijst te vinden. Klik met de rechtermuisknop op deze service en selecteer Stoppen.

Terwijl het venster Services nog geopend is, open je Windows Verkenner. In het adresvak typ je %windir%\System32\spool\PRINTERS. Waarschijnlijk krijg je een waarschuwing, maar ga gewoon door. Verwijder vervolgens de volledige inhoud van deze map door Ctrl+A en daarna de Delete-toets in te drukken. Als je vervolgens in het Services-venster de print spooler opnieuw met de rechtermuisknop start, zullen alle documenten opnieuw naar de printer worden gestuurd. Grote kans dat je printer het nu wel doet.

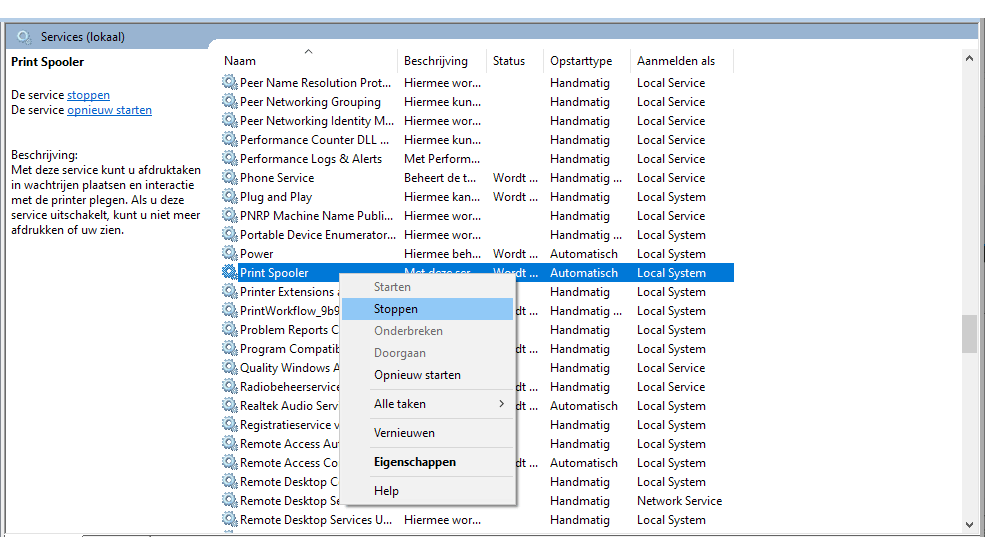

Met de rechtermuisknop stop je de print spooler.

Controleer het ip-adres

Zowel de computer als de printer hebben een eigen ip-adres. Een ip-adres bestaat uit een reeks van vier getallen gescheiden door punten, bijvoorbeeld 192.158.1.38. Om goed met elkaar samen te werken, moeten de eerste drie segmenten van het ip-adres van de printer dezelfde zijn als die van de pc. In dit voorbeeld is dat dus 192.158.1.

Om achter het ip-adres van de pc te komen, open je via het zoekvak de Opdrachtprompt, waarin je ipconfig typt en vervolgens op Enter drukt. In de informatie die verschijnt, lees je achter IPv4 Address het ip-adres van de pc. Noteer dit. Open daarna Configuratiescherm / Apparaten en printers. Klik met de rechtermuisknop op de printer die je nodig hebt en kies Eigenschappen van printer (dus niet Eigenschappen). In het tabblad Algemeen staat het ip-adres van de printer; nu weet je meteen of de eerste drie delen van dit adres overeenkomen met dat van de pc.

Is dat niet het geval, dan ga je verder. Open het tabblad Poorten en klik op de knop Poort toevoegen. Selecteer Standaard TCP/IP Poort en klik op Nieuwe poort. Hierdoor opent de Printerpoortwizard, waar je op Volgende klikt. Vervolgens kun je naast Printernaam of IP-adres het ip-adres van de printer typen. Klik op Volgende en wacht tot het proces voltooid is.

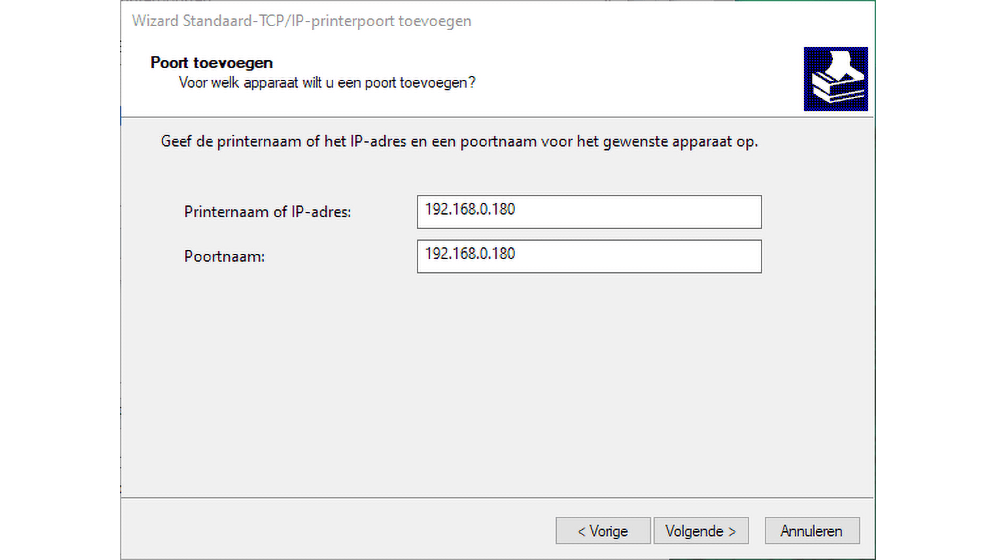

Geef de wifi-printer een ip-adres waarvan de eerste drie segmenten overeenkomen met het ip-adres van de pc.

Windows-probleemoplosser

Windows heeft een ingebouwde probleemoplosser voor verschillende doeleinden. Laat die probleemoplosser controleren of er mogelijk printerconflicten zijn.

Ga naar Instellingen en vervolgens naar het gedeelte Bijwerken en beveiliging, waar je Problemen oplossen selecteert. Open in het volgende venster de optie Extra probleemoplossers. Start de probleemoplosser voor Printer door op Probleemoplosser uitvoeren te klikken.

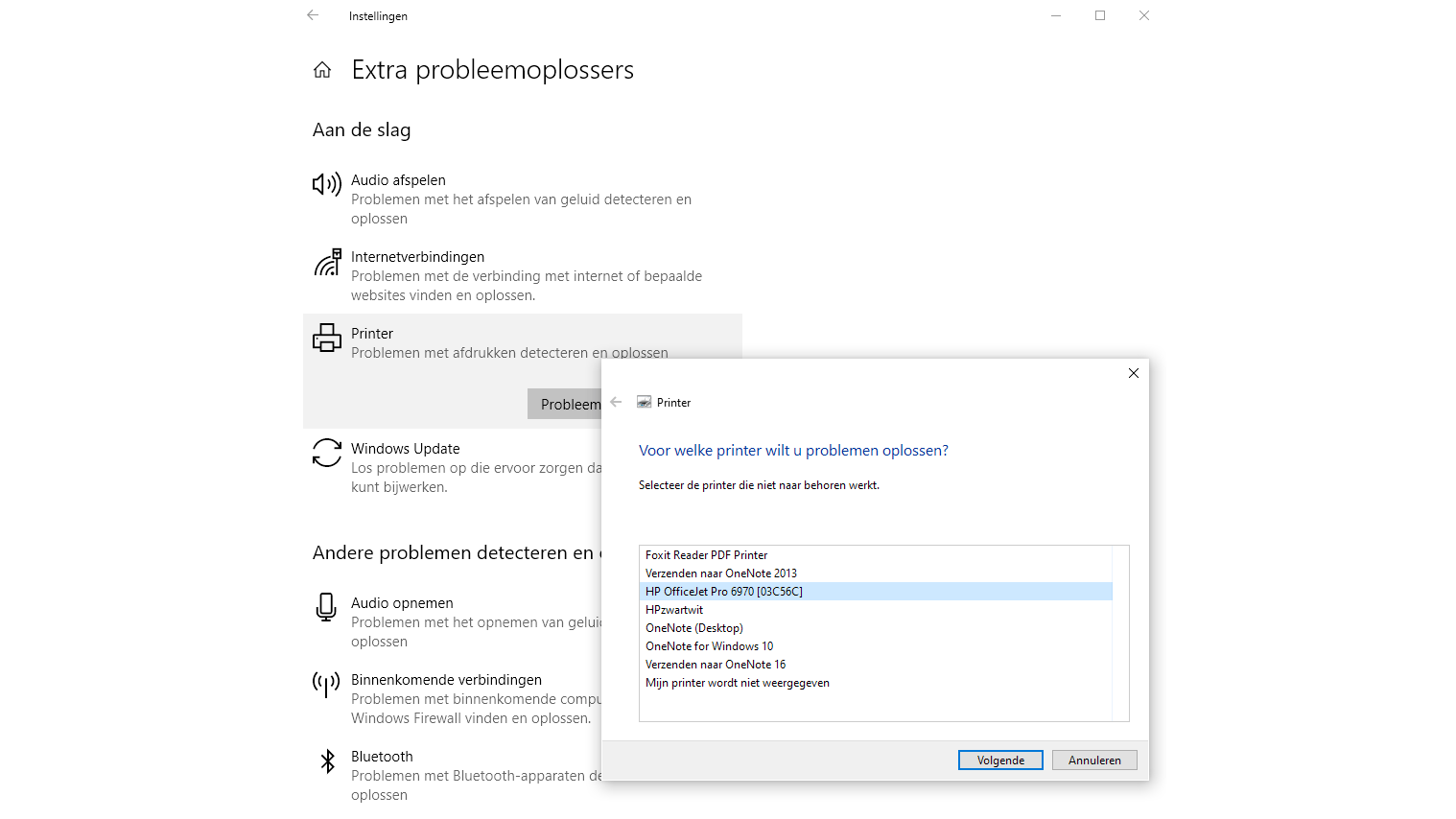

Je kunt de ingebouwde probleemoplosser inzetten voor jouw specifieke printer.

Alles herstarten Het is een cliché geworden in IT, maar bij printers is het vaak waar … Soms moet je de boel gewoon even uit- en weer aanzetten. Bij een printer betekent dit vaak dat je de aan-uitknop ingedrukt houdt totdat deze wordt uitgeschakeld. Doe hetzelfde met je computer en met de router.

Wanneer je computer de kluts kwijt is, is een herstart meestal de eenvoudigste optie. Bij het opnieuw opstarten zal de pc alles in de juiste volgorde inladen en is de kans groot dat het probleem is opgelost. Voor routers geldt in principe hetzelfde; ook die moeten nu en dan opnieuw worden opgestart.

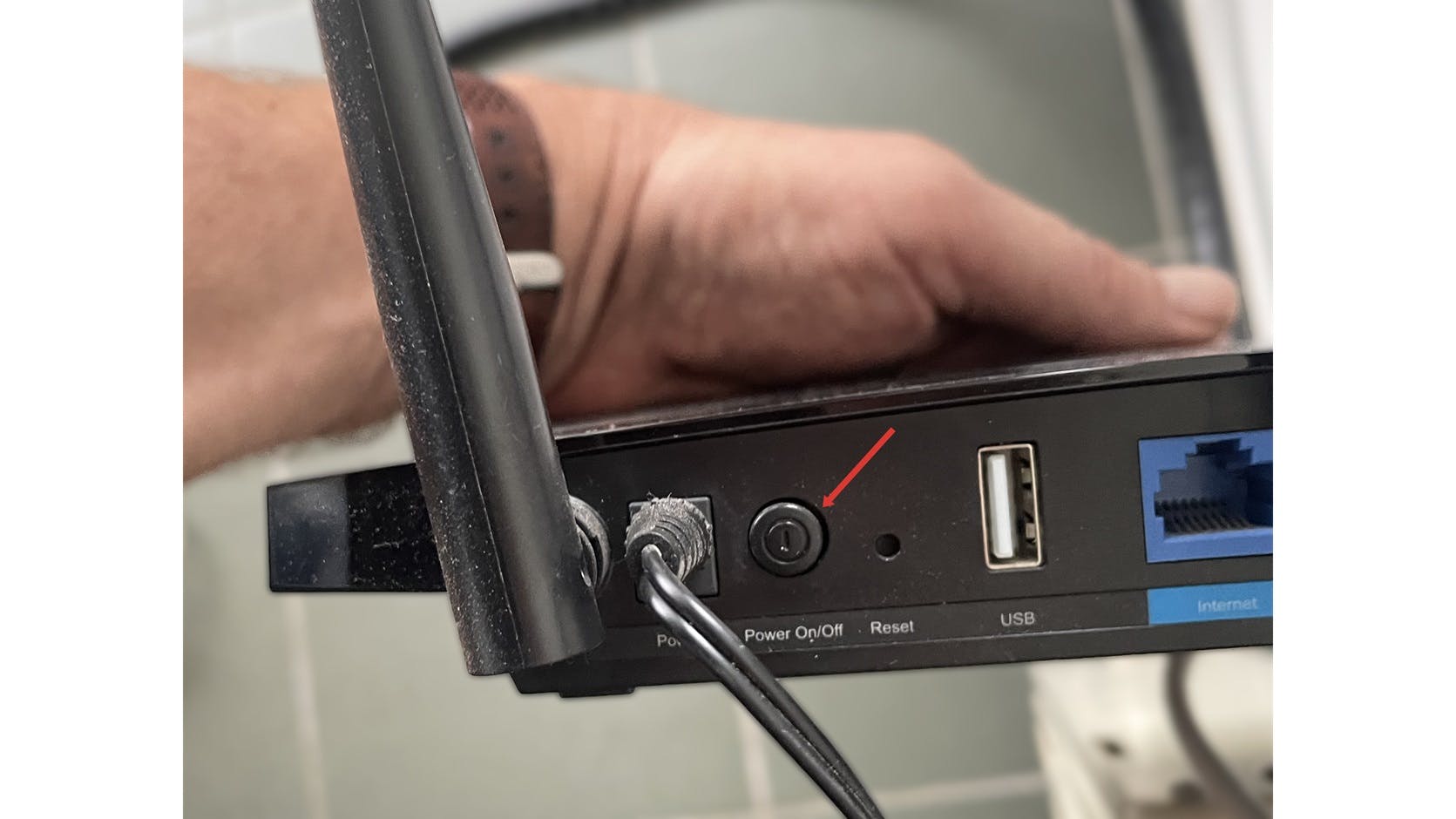

Schakel de router tien seconden uit en zet hem weer aan.

Verwijderen en weer toevoegen

Verschijnt het bericht dat de printer offline is? Dan kun je de koppeling van de printer met de pc verwijderen en opnieuw toevoegen. Hierdoor zullen de drivers zichzelf herstellen.

Ga naar Instellingen / Apparaten en vervolgens naar Printers en scanners. Klik op de naam van de printer. Vervolgens klik je op de knop Verwijderen. Het systeem zal vragen of je zeker bent van deze beslissing. Bevestig dit. Wacht enkele minuten totdat de printer definitief verwijderd is en klik vervolgens op Een printer of scanner toevoegen.

Als alles goed gaat, zal de eerder verwijderde printer opnieuw tevoorschijn komen. Is dat niet het geval, dan moet je de computer even opnieuw opstarten en dezelfde handelingen uitvoeren.

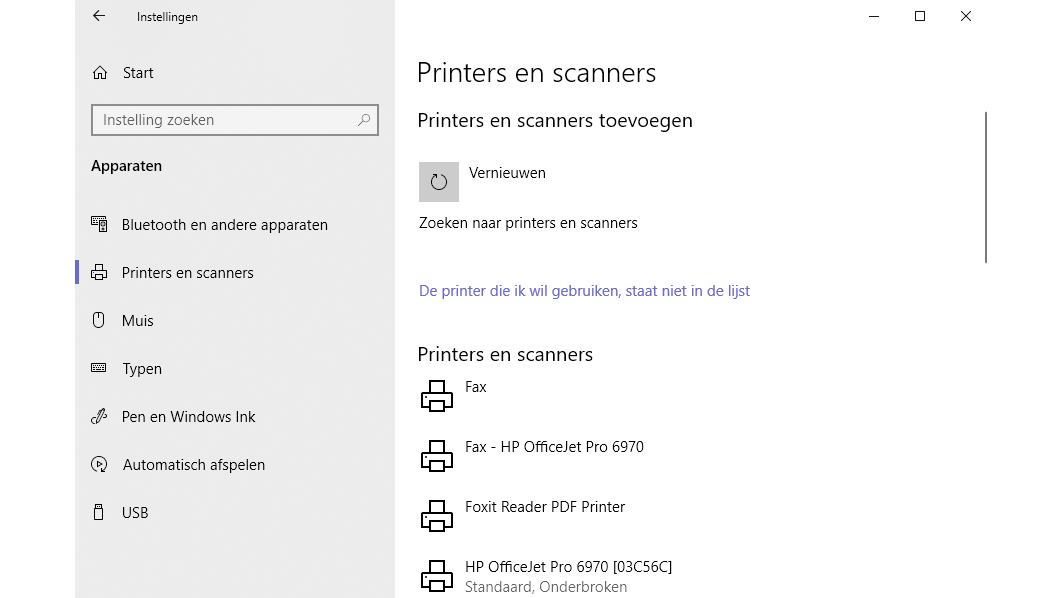

Verwijder de probleemprinter en voeg hem opnieuw toe.

Wifi-direct De meeste printers die na 2014 op de markt zijn gebracht, ondersteunen wifi-direct. Dat is een draadloze verbinding die losstaat van het netwerk. Wifi-direct zou je kunnen vergelijken met bluetooth, maar het werkt via een wifi-adapter en het is vijftig keer sneller.

In een printer met bedieningspaneel moet je wifi-direct pictogram selecteren om de naam en het wachtwoord ervan te kunnen lezen. Het pictogram ziet eruit als een smartphone die voor een printer wordt gehouden. Meestal is het wachtwoord behoorlijk onnozel, zoals 12345678.

Om bijvoorbeeld rechtstreeks vanaf je smartphone met de printer af te drukken via wifi-direct selecteer je in de wifi-instellingen eerst de naam van de printer en daarna typ je het wachtwoord dat je op de printer hebt zien staan. Vanaf dat moment kun je gewoon documenten afdrukken.

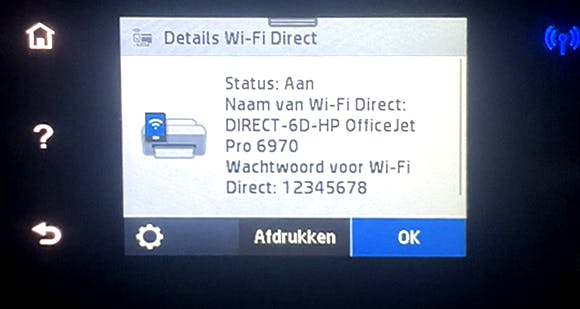

De fabrikanten geven wifi-direct meestal een gemakkelijk wachtwoord.

Update stuurprogramma’s

Vaak duiken er problemen op na een update van het besturingssysteem. Iedere nieuwe versie heeft zijn kinderziektes. Normaal zal Windows zelf de updates van stuurprogramma’s voor je printer vinden en installeren. Is dat niet gebeurd, dan doe je dat handmatig. Printerstuurprogramma’s mag je gratis downloaden. Deze updates zijn ontworpen om verbindings- of compatibiliteitsproblemen tussen de computer en printer op te lossen en ze kunnen extra functies bieden. Daarom heeft het weinig zin om de oorspronkelijke installatiebestanden van stuurprogramma’s op de pc te bewaren; je bent beter af met de recente update.

Surf naar de website van de printerfabrikant en zoek het model van jouw toestel. Download de nieuwste driver en eventueel de firmware-update om ervoor te zorgen dat iedere schakel in de keten up-to-date is.

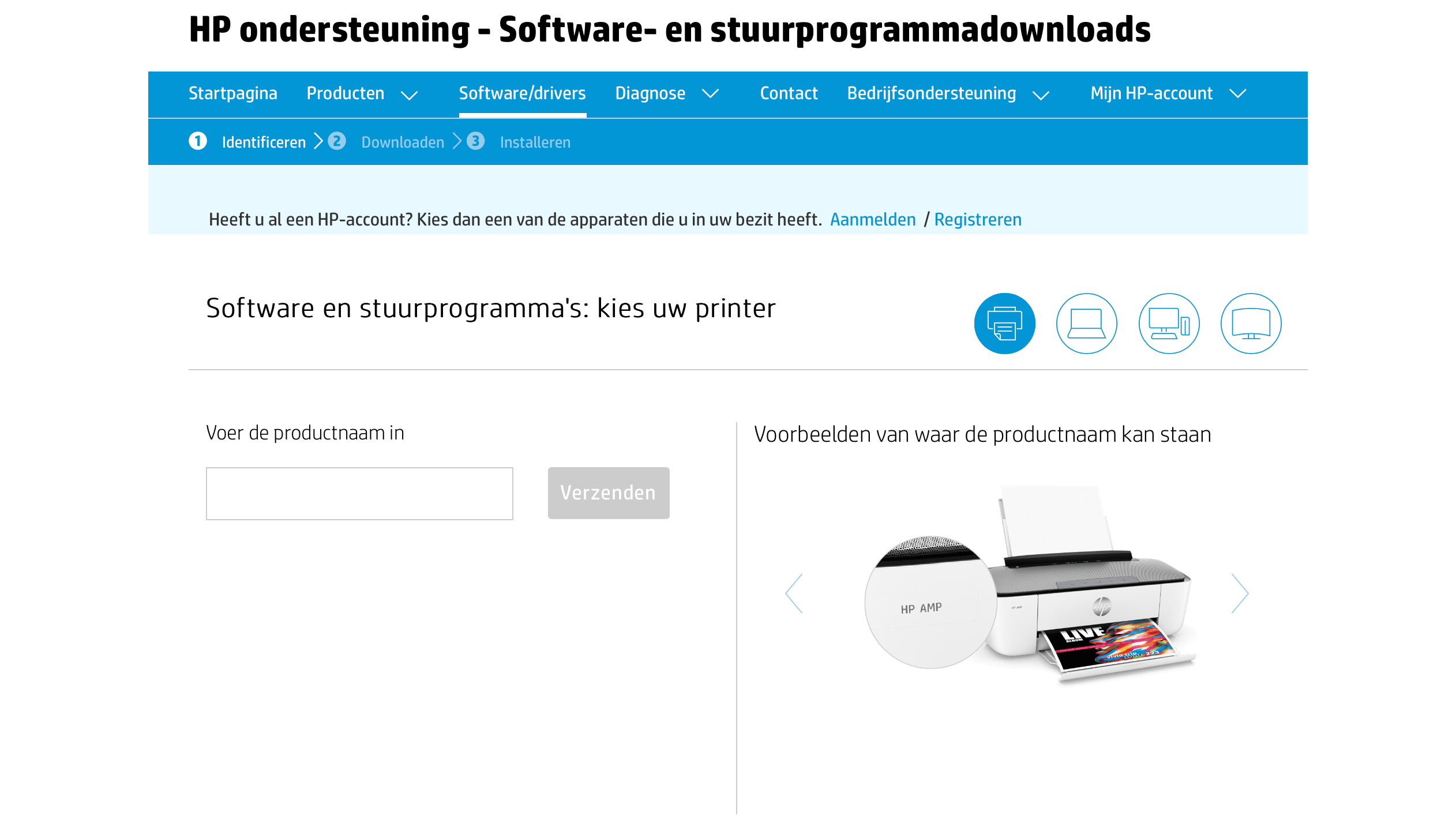

Geef het type van printer in en je komt automatisch bij de updates.

Complete reset

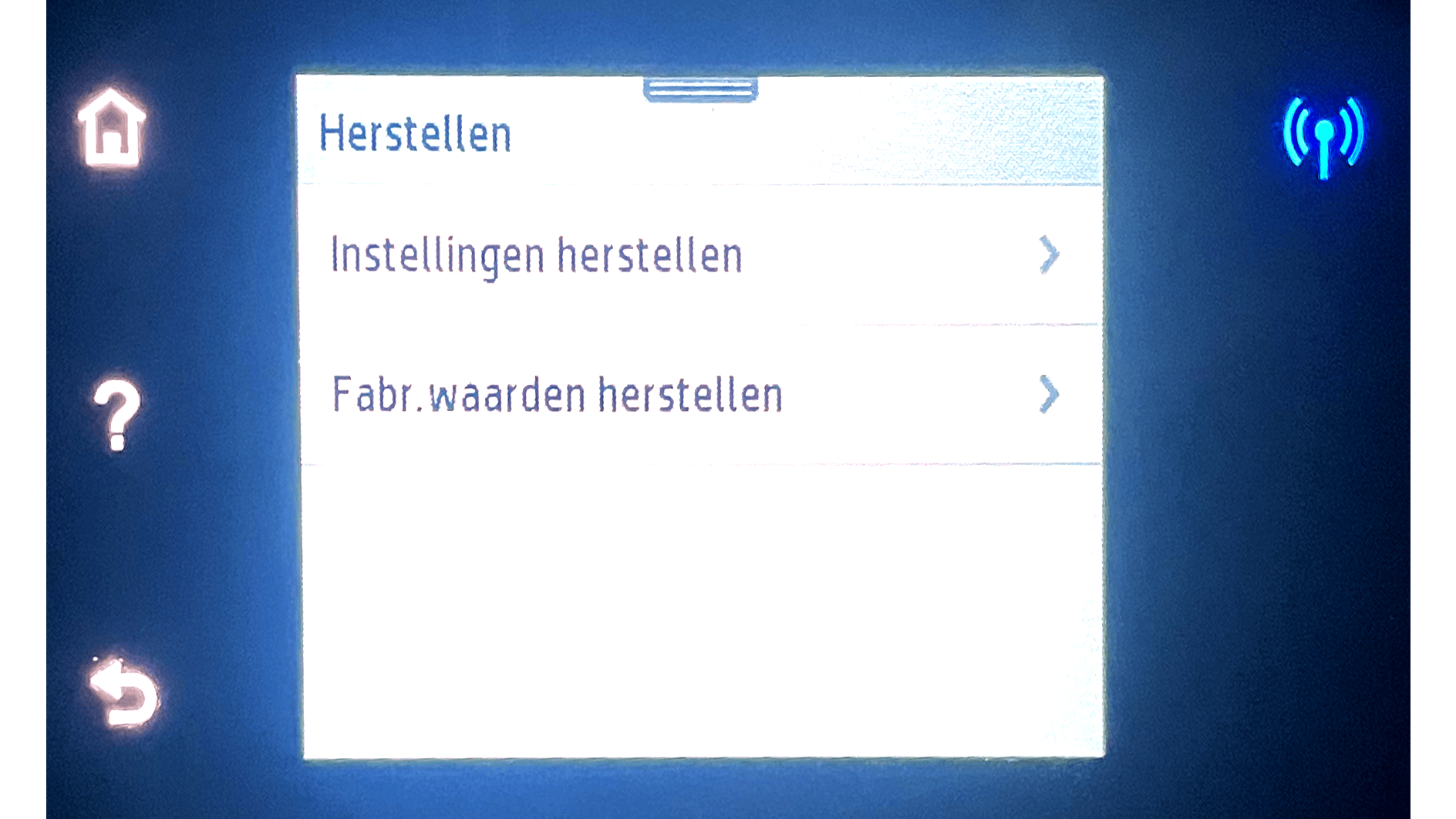

Zijn alle andere oplossingen mislukt, dan kun je als laatst redmiddel de printer resetten. Hierdoor keert die terug naar zijn fabrieksinstellingen en worden bijvoorbeeld ook de wifi-inloggegevens gewist. Raadpleeg de handleiding van de printer voor de manier waarop je zo’n fabrieksreset moet uitvoeren, want de stappen verschillen per merk en model. Deze informatie is ook altijd online beschikbaar als je de gebruikershandleiding niet meer kunt vinden.

Na een complete reset moet je de netwerkinstellingen van de printer opnieuw invoeren.
